Ремонт цапфы – основные причины неисправностей и способы их устранения

В широком смысле цапфа — это конструктивный элемент шейки стрежня втулки вала или оси. Например, она может служить опорой для подшипника. Эта деталь конструкции моста автомобиля может быть передней и задней. Замена или ремонт цапфы потребуется в случае ее значительного износа. Основной причиной ремонта этой детали машины, как правило, становится нарушение в работе подшипников ступицы или их разрушение. Подобные поломки возможны при большом перегрузе автотранспортного средства, низком качестве подшипника и смазывающих материалов, а также из-за ударного воздействия некачественного дорожного покрытия, то есть глубоких ям, выбоин и иных дефектов. При этом значительно возрастает трение, что и ведет к перегреву, а в дальнейшем к истиранию посадочных мест подшипников. И в результате ремонт цапфы становится неизбежным. Кроме этого заменить или восстановить эту деталь подвески авто необходимо в случае, если по каким-либо причинам нарушилась ее центровка. Например, это может произойти при боковом ударе в развернутое колесо. В подобном случае цапфа, скорее всего, просто согнется и потеряет все свои функциональные возможности. В некоторых случаях вместо замены этой детали или даже моста можно выполнить комплекс ремонтно-восстановительных работ, который будет включать в себя такие операции, как расточка, наплавка и нарезка новой резьбы. С этой задачей прекрасно может справиться имеющиеся в распоряжении нашей фирмы современные станочные комплексы. Понятно, что восстановление детали по стоимости обойдется гораздо дешевле, нежели покупка новой.

Немаловажным аспектом любых ремонтных работ является диагностика. В большинстве случаев необходимость ремонта цапфы оценивается чисто визуально. Иногда применяется специальный инструментарий, позволяющий оценить и проверить данный конструктивный элемент автотранспортного средства. В любом случает выполнение диагностических процедур и в конечном итоге ремонт цапфы будет зависеть от модельного ряда техники и его марки.

Наша компания ООО «РИПП» выполняет ремонт цапфы, ремонт лопнувшей балки и множество других аналогичных работ качественно в оптимальные сроки и по доступным ценам. Мы даем гарантию на все выполненные нашим предприятием ремонтно-восстановительные работы.

Для получения дополнительной информации, позвоните менеджеру по телефону (812) 507-84-85

Что такое цапфа?

Цапфа — это часть вала и вал в сборе, на котором размещен подшипник, или несколько подшипников. Поворотный кулак устанавливается как на переднюю, так и на заднюю ось. Существует множество исполнений цапфы в зависимости от типа подвески, применяются разные сплавы. Далее рассмотрим поворотный кулак со всех сторон.

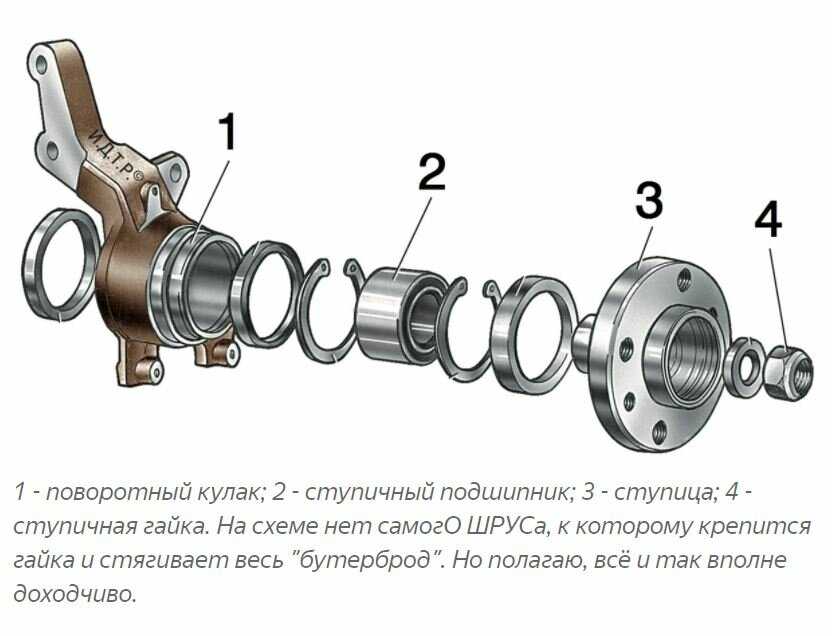

Устройство цапфы

Чаще всего цапфа изготавливается из легированной стали, чугуна и алюминия. Главным требованием к изделию является прочность и способность выдерживать ударные нагрузки. Особенность поворотных кулаков, кроме алюминиевого, при повреждении они лопаются, а значит не поддаются ремонту.

Поворотный кулак делится на три категории:

• для передней оси независимой подвески;
• для задней оси полузависимой подвески;
• для задней оси независимой подвески.

Передняя ось

Цапфой здесь называют поворотным кулаком за возможность поворачивания колес. Кулак имеет ось для конических подшипников или отверстия под ступичный узел. Крепится к подвеске за счет шаровых опор рычагов:

• на двухрычажной подвеске (ВАЗ 2101-2123, “Москвич”) цапфа крепится к двум рычагам через нижнюю и верхнюю шаровую опору;
• на подвеске типа МакФерсон нижняя часть кулака крепится через шаровую к рычагу, верхняя часть предусматривает крепление к амортизатору, который держится за счет опоры на кузовном стакане.

Помимо прочего, на цапфе предусмотрены отверстия или сошки под крепление рулевого наконечника, за счет чего колеса способны поворачивать при усилии на руль.

Задняя ось

Кулак задней подвески имеет разные модификации:

• для балки (полузависимая подвеска) цапфа имеет несколько отверстий для крепления к балке, ось под ступичный узел, а также резьбу для крепления ступичного подшипника. Цапфа крепится к балке, ступичный узел выпрессовывается на ось цапфы, после зажимается центральной гайкой;
• для независимой подвески предусмотрена цапфа аналогичной конструкции, что и в передней подвеске. К кулаку крепится один или несколько рычагов, также есть модификации (алюминиевая цапфа), где в кулак выпрессовывается плавающий сайлентблок. Чаще всего в задний кулак подшипник не выпрессовывается, вместо это 4 или 5 болтами крепится ступичный узел.

Срок службы цапфы и причины поломки

Срок службы поворотного кулака рассчитан на всю эксплуатацию авто. Выход из строя цапфы может быть в нескольких случаях:

• ДТП, когда при сильном ударе происходит деформация подвески и разлом кулака;
• попадание в глубокую яму на высокой скорости, для алюминиевых кулаков приводит к их деформации, а значит невозможности стабилизировать развал-схождение колес;
• износ посадочного места под ступичный подшипник, возникает вследствие долгой езды с незатянутой ступичной гайкой, а также из-за эксплуатации авто с неисправным подшипником (сильный люфт создает сильное трение и вибрацию).

Крайне редко возникают ситуации, когда возникает выработка в посадочных местах под палец рулевого наконечника и шаровой опоры. В данном случае сильная затяжка не помогает, шарниры все равно болтаются в “ушах” кулака, эксплуатация авто при этом запрещена.

Передний кулак

Для замены кулака требуется сразу же заменить ступичные подшипники или узел в сборе. Перед демонтажом необходимо сразу сорвать центральную гайку ступицы (требуется длинное плечо), а также сорвать гайки крепления шаровых опоры, рулевого наконечника. После колесо вывешивается, снимается. Первым разъединяется наконечник рулевой тяги, за счет этого цапфа будет свободно вращаться. Далее демонтируется шаровая опора (если привод передний, то снимается амортизатор) и кулак снят

Важно заранее обработать соединения “жидким ключом”, так как болты и гайки подвески часто подвергаются коррозии. Монтаж цапфы производится в обратном порядке

Задний кулак

Если подвеска независимая, то принцип демонтажно-монтажных работ одинаков. Для цапфы полузависимой балки достаточно снять колесо, после открутить 4 болта, которыми крепится кулак. Если вы оставляете старую ступицу, ее следует выпрессовать, но это возможно при наличии трехлапого съемника или гидравлического пресса. При установке новой цапфы болты крепления должны быть новыми, обязательно обработаны медной смазкой.

После монтажа нового кулака обязательно отрегулируйте подшипники, а также обеспечьте ступичный узел достаточным количеством смазки.

» Статьи » Что такое цапфа?

Замена ступицы/цапфа переднего колеса Солярис

1. Слегка ослабьте затяжку колесных гаек.

Поднимите автомобиль и убедитесь в надежности опор.

2. Снимите переднее колесо (A) со ступицы.

Момент затяжки

88,2 ~ 107,8 Н·м (9,0 ~ 11,0 кгс·м, 65,0 ~ 79,5 фунто-фута)

Действуйте осторожно, чтобы при снятии переднего колеса (A) не повредить болты ступицы. 3. Выверните болты крепления тормозного суппорта и подвяжите тормозной суппорт (В) проволокой

Выверните болты крепления тормозного суппорта и подвяжите тормозной суппорт (В) проволокой

3. Выверните болты крепления тормозного суппорта и подвяжите тормозной суппорт (В) проволокой.

Момент затяжки

78,4 ~ 98,0 Н·м (8,0 ~ 10,0 кгс·м, 57,8 ~ 72,3 фунто-фута)

4. Снимите кронштейн (А) тормозного шланга и датчик частоты вращения колеса (В).

5. При активированной тормозной системе отверните гайку (А) крепления приводного вала от передней ступицы.

Момент затяжки

196,1 ~ 274,5 Н·м (20,0 ~ 28,0 кгс·м, 144,6 ~ 202,5 фунто-фута)

Примечание

Гайку крепления приводного вала следует заменить на новую.

После затяжки гайки крепления приводного вала заблокируйте ее с помощью зубила и молотка, как показано на следующем рисунке.

6. Отсоедините от кулака шаровой шарнир соединительной тяги.

(1) Извлеките шплинт (А).

(2) Отверните корончатую гайку (B).

Момент затяжки

23,5 ~ 33,3 Н·м (2,4 ~ 3,4 кгс·м, 19,4 ~ 24,5 фунто-фута)

7. Снимите нижний рычаг (A) с кулака.

Момент затяжки

196,1 ~ 274,5 Н·м (20,0 ~ 28,0 кгс·м, 144,6 ~ 202,5 фунто-фута)

8. Извлеките приводной вал (A) из узла ступицы.

9. Отверните болты крепления стойки и снимите поворотный кулак в сборе (А).

Момент затяжки

98,1~117,7 Н·м (10,0~12,0 кгс·м, 72,3~86,8 фунт-сила·фут)

10. Установка выполняется в порядке, обратном разборке.

 1. Снимите стопорное кольцо (A).

2. Снимите узел ступицы с узла поворотного кулака.

(1) Установите узел (A) переднего поворотного кулака на пресс.

(2) Поставьте подходящую оправку (B) на вал узла ступицы.

(3) С помощью пресса снимите ступицу в сборе (С) с поворотного кулака в сборе (А).

3. Снимите с узла ступицы внутреннее кольцо подшипника ступицы.

(1) Установите на узел ступицы подходящее приспособление (A) для снятия внутреннего кольца подшипника ступицы.

(2) Поставьте узел ступицы и приспособление (A) на подходящую оправку (B).

(3) Поставьте подходящую оправку (С) на вал узла ступицы.

(4) Снимите с узла ступицы внутреннее кольцо (D) подшипника ступицы, используя пресс.

4. Снимите пылезащитную крышку (A).

5. Снимите с узла поворотного кулака внешнее кольцо подшипника ступицы.

(1) Поставьте узел ступицы (A) на подходящую оправку (B).

(2) Поставьте подходящую оправку (С) на внешнее кольцо подшипника ступицы.

(3) Снимите с узла поворотного кулака внешнее кольцо подшипника ступиц, используя пресс.

6. Замените подшипник ступицы.

1. Установите подшипник ступицы на узел поворотного кулака.

(1) Установите узел (A) поворотного кулака на пресс.

(2) Поставьте новый подшипник ступицы на узел (A) поворотного кулака.

(3) Поставьте подходящую оправку (B) на подшипник ступицы.

(4) Установите подшипник ступицы на узел поворотного кулака с помощью пресса.

Примечание

Не сдавливайте внутреннее кольцо подшипника ступицы, поскольку это может повредить узел подшипника.

Всегда используйте новый узел колесного подшипника.

2. Установите пылезащитную крышку (A).

3. Установите узел ступицы на узел поворотного кулака.

(1) Поставьте узел ступицы (A) на подходящую оправку (B).

(2) Поставьте узел (С) поворотного кулака на узел (A) ступицы.

(3) Поставьте подходящую оправку (D) на подшипник ступицы.

(4) Установите узел (A) ступицы на узел (С) поворотного кулака с помощью пресса.

Не сдавливайте внутреннее кольцо подшипника ступицы, поскольку это может повредить узел подшипника.

4. Установите стопорное кольцо (A).

1. Проверьте ступицу на наличие трещин, а шлицы — на наличие износа.

2. Проверьте тормозной диск на наличие задиров и повреждений.

3. Проверьте поворотный кулак на наличие трещин.

4. Проверьте подшипник на наличие трещин и повреждений.

Комментарии ()

Разборка и сборка узлов подвески Ваз 2101 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Разборка и сборка узлов подвески

Снятие ступицы переднего колеса съемником А.40005/1/В

1 – ступица колеса; 2 – съемник

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓ 1. Технические данные 1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1.7 Органы управления вентиляцией и отоплением салона 2. Эксплуатация и обслуживание 2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля 3. Двигатель 3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3.14. Система смазки 4. Топливная система 4.0 Топливная система 4.1. Система питания 4.2. Карбюратор 5. Система зажигания

Что такое цапфа в автомобиле?

Что такое цапфа в автомобиле? Это механизм представляющий собой часть вала или ось, на которой расположен подшипник. Данная деталь, называется по-разному, зависит это от места расположения. Если располагается на краю вала, то называется шип. Деталь, которая в середине вала называется шейкой. Если же цапфа концевая и принимает на себя осевые нагрузки, то носит название пята.

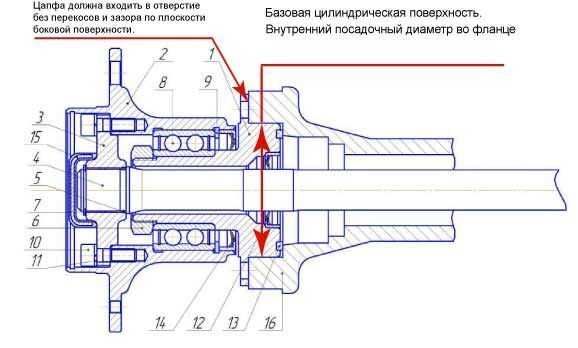

Устройство поворотной цапфы

Что же такое цапфа в машинах с полным приводом и чем она отличатся от обычной? Данная деталь, имеет несколько конструктивных особенностей по сравнению с обычной цапфой. В полноприводном автомобиле она состоит из двух частей: шаровая опора и собственно сама деталь.

Шаровая опора перекрывает собой внутреннюю полость, мусор не попадает внутрь, при этом делает возможным поворот. Сама поворотная цапфа играет роль связующего звена, между ступицей и шаровой опорой.

Некоторые машины оснащены системой накачки колес, в них используются специализированные цапфы, оснащённые отверстием, по которому, осуществляется подкачка. У детали такого вида характерная резьбовая часть, посадочная поверхность под подшипник, втулка под сальник, втулка вилки наружной полуоси и, конечно, опорная шайба.

Функции:

1. Резьбовая часть обеспечивает нужный натяг во время регулировки подшипников ступицы, удерживает колесо на положенном ему месте. Мастер нарезает резьбу с шагом в два миллиметра, чтобы поверхность выполнила положенные ей функции.
2. Посадочная поверхность под подшипники обеспечивает натяг нужный для установки подшипников, защищает его от проскальзывания в будущем и держит под контролем люфт в самой ступице.
3. Специальная втулка под сальник сэкономит хозяину автомобиля некоторое количество денежных средств. Без этой части придётся делать дополнительную наплавку на рабочую поверхность, а потом ещё обтачивать и шлифовать, а так замена старой втулки на новую спасёт положение.
4. Втулка вилки наружной полуоси выполняет такие же функции. Единственное отличие заключается в том, что к этой детали предъявляются более высокие требования. Это делается для того, чтобы сделать зазор в паре трения минимальным.
5. Опорная шайба исключает возможные утечки воздуха, уплотняя шаровую и цапфу. Она играет не такую важную роль, как другие детали, так что к ней в основном предъявляются требования повышенной износоустойчивости во время продолжительной работы.

Состав стали цапфы

Когда делается новая цапфа поворотного кулака, то очень большое внимание уделяют размеру и качеству обработки. Мастера используют литьё при изготовлении запчасти и применяют сталь 35ХГСА. В состав такой стали входят:

В состав такой стали входят:

1. Углерод содержится в металле для получения стали, именно в сплаве с ним железо становится сталью и получает положенные ей свойства во время термической обработки.
2. Сера с фосфором играют роль вредных примесей, которые остаются в металле. Из-за них материал твердеет и во время обработки образуются горячие трещины. Примеси снижают вязкость в твёрдом состоянии и делают металл хрупким при минусовых температурах. Поэтому содержание серы и фосфора строго ограничено.
3. Кремний и марганец литейщик добавляет в жидкий металл. Примеси играют роль раскислителей во время выплавки. Эти примеси полезны и остаются в стали, так происходит частичное удаление серы.

С другой стороны, цапфа ступицы колеса может быть изготовлена из легированной или углеродистой стали это повысило бы безопасность и ощутимо увеличило срок службы детали. Но так не делается, потому что при изготовлении материал проходит многоступенчатую термообработку. Таким образом, даже сталь 35 ХГСА получает хорошую твёрдость и прочность, и при этом стоит намного меньше легированной или углеродистой.

Малоизвестный AMC Rebel Machine
Последний из AMC — AMC Hornet SC 360
Что означает удельная теплоемкость?
Абетка автомобилиста
Выбор автомобиля
Что входит в трансмиссию автомобиля?

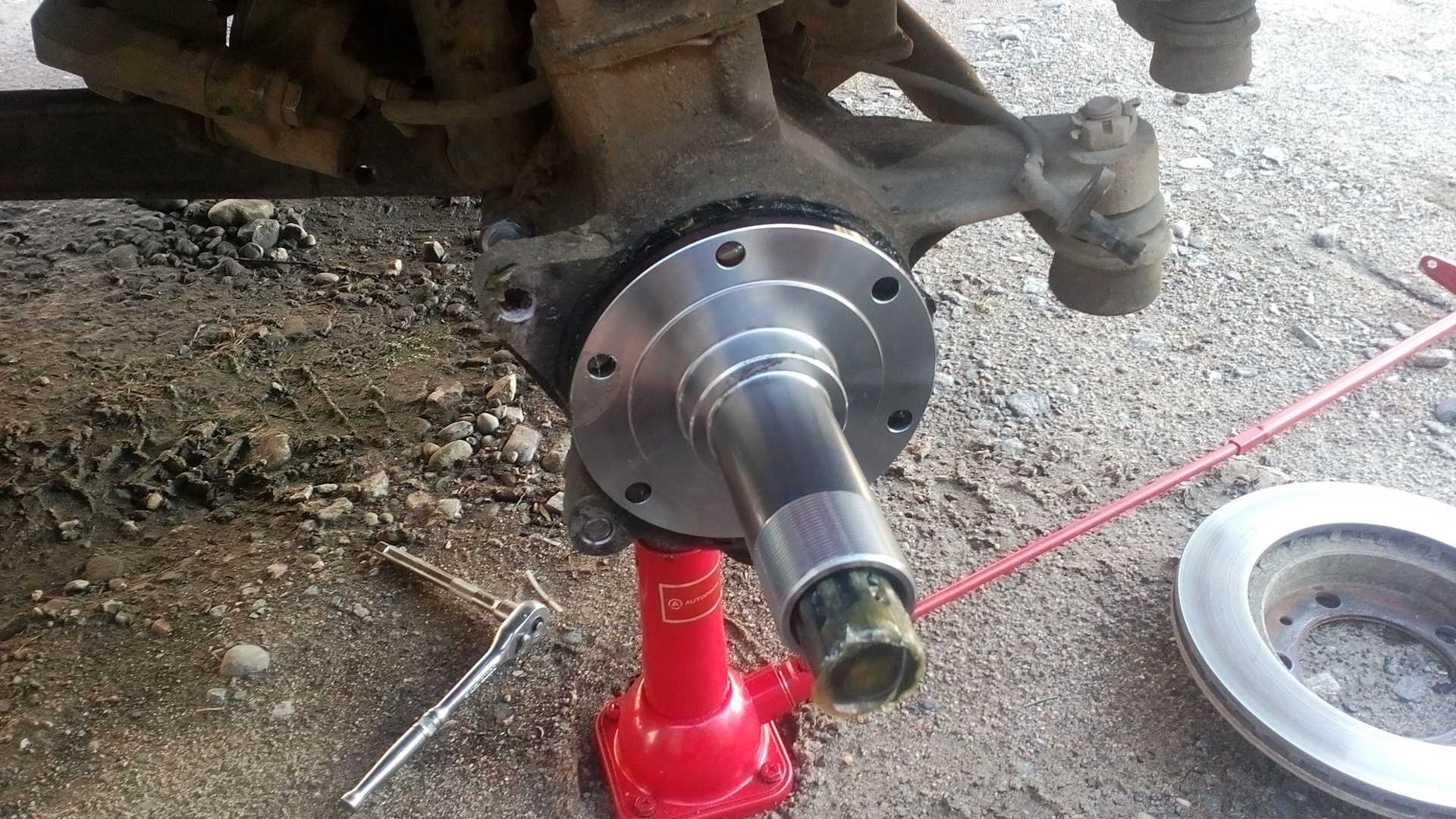

Как произвести замену поворотного кулака в УАЗ “Патриот” собственноручно?

Невзирая на представляющуюся трудность, смена такого элемента, как кулак рулевой, не предполагает особых трудностей. Для начала необходимо установить автомобиль на ручной тормоз, потом под колеса заднего хода противооткатные планки и немного поднять переднюю часть автомобиля домкратом.

Далее процедура замены рулевого кулака происходит следующим образом:

Снимите тормозной диск;
Отвинтите крепление цапфы;
Снимите ее совместно с муфтой отключения колеса, щитком тормозного диска и ступицей;
Снимите полуось;
Отделите наконечник рулевой тяги от самого поворотного кулака;
Выверните болты, крепящие шаровую опору к фланцу кожуха полуоси;
Снимите ограничитель колес;
Поддев монтажкой, выпрессовать хвостовик шаровой опоры из кожуха полуоси

Для этого используйте съемник для шаровых шарниров;
Осторожно снимите необходимый элемент, в данный момент этим элементом является поворотный кулак;. После того, как произвели замену поворотного кулака, действия следует выполнить в обратном порядке, не забывая ограничитель поворота установить на место. Для того, чтобы произвести ремонтные работы поворотного кулака, его нужно зажать в тиски и разобрать, открутив крепежные болты манжеты, стопорный болт с контргайкой

Для того, чтобы произвести ремонтные работы поворотного кулака, его нужно зажать в тиски и разобрать, открутив крепежные болты манжеты, стопорный болт с контргайкой

После того, как произвели замену поворотного кулака, действия следует выполнить в обратном порядке, не забывая ограничитель поворота установить на место. Для того, чтобы произвести ремонтные работы поворотного кулака, его нужно зажать в тиски и разобрать, открутив крепежные болты манжеты, стопорный болт с контргайкой.

Затем зажим манжеты и войлочное уплотнение снимаются. В завершении изымается сальник шаровой опоры.

Наиболее тяжелое за спиной, но то, что потребует интереса, остается

Осторожно снимается шаровая опора. Вот так производится ремонт и замена поворотного кулака на УАЗ “Патриот”

Цапфа что это? Значение слова Цапфа

Значение слова Цапфа по Ефремовой:

Цапфа — 1. Шип вала или оси, опирающийся на подшипник и вращающийся в нем. 2. Один из цилиндрических выступов на стволе орудия или на люльке части упругого лафета, вставляемый в особое гнездо жесткого лафета.

Значение слова Цапфа по словарю Ушакова:

ЦАПФА цапфы, ж. (нем. Zapfen). 1. Шип, шейка вала или оси, опирающаяся на подшипник и вращающаяся в нем (тех.). Поворотная цапфа (устройство, на к-ром вращается переднее колесо автомобиля). 2. Небольшой цилиндрический выступ на середине ствола орудия, вставляемый в особое гнездо у лафета (воен.).

Значение слова Цапфа по словарю Брокгауза и Ефрона:

Цапфа — название цилиндрической части конца вала, которой он опирается при своем вращении. Нижняя Ц. вертикального вала называется также «пятою». В противоположность шейкам вала Ц. не подвергаются скручивающим усилиям, а только сгибающим и срезывающим. По Рело, если l (мм) длина, d (мм) диаметр, а n число оборотов в минуту Ц., P (кг) боковое усилие, на нее действующее, а — постоянное отвлеченное число 75 при P постоянного направления и 150, когда P меняет свой знак, то: Натяжение на 1 кв. мм σ, производимое здесь усилием Р, не должно превышать прочное сопротивление материала, 10 кг для стали, 6 кг для железа и 3 для чугуна. Для очень больших скоростей, когда n больше 150, сначала вычисляют отношение l/d по формуле: l/d = 0,14&#8730.n, и потом уже d. слишком короткие Ц. нагреваются при больших скоростях вследствие недостаточной поверхности опоры. Ц. осей часовых колес называются: кончики. их приходится весьма тщательно полировать для уменьшения трения. В. Л. Цапфы, или вертлюги — два выступа в средней части артиллерийских орудий, цилиндрической формы, служащие для накладывания орудия на лафет и придавания орудию углов возвышения. У бронзовых и чугунных орудий Ц. составляют одно целое с телом орудия, у стальных же орудий Ц. располагаются на цапфенном кольце, в орудиях же, скрепляемых муфтами, — на этих последних. Новейшие скорострельные орудия скользят в длинных муфтах, которые соединяются с орудием посредством самонакатывающей части компрессора, на лафет же накладывается уже муфта, имеющая для этого Ц. Для плотного прилегания орудия к лафету и избежания колебаний в горизонтальной плоскости Ц. имеют основания квадратной формы. В орудиях очень больших калибров Ц. заменяются особыми поясками на орудии. эти пояски входят в соответственные углубления верхней части станин станка. А. Н.

Определение слова «Цапфа» по БСЭ:

Цапфа (от нем. Zapfen)участок вала или оси, поддерживаемый опорой. Концевая Ц. называется Шипом, расположенная в средней части вала, — шейкой, торцевая — пятой. Шипы и шейки выполняются цилиндрическими, коническими, иногда сферическими. пяты — кольцевыми (с одной опорной плоскостью) и иногда гребенчатыми (с несколькими плоскостями). Конические Ц. позволяют регулировать зазор в подшипнике скольжения, сферические допускают значительный перекос вала относительно подшипника. Если Ц. поддерживается подшипником скольжения или её поверхность непосредственно контактирует с телами качения подшипника качения, то для обеспечения износостойкости Ц. должна иметь высокую твёрдость и малую Шероховатость поверхности. Отклонения формы и размеров Ц. от заданных существенно влияют на работу механизма, поэтому она изготовляется с большой точностью.
