Mazda 3 фиолетик бортжурнал схема предохранителей mazda 3 1gen для памяти

Порядок замены предохранителей

В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:

1. Необходимо отключить зажигание;
2. Отсоединить аккумулятор от питания;
3. Произвести демонтаж наружной защитной накладки блока предохранителей;
4. Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
5. Отверткой выкрутите винты крепления;
6. При помощи защелки произведите извлечение устройства;
7. Установите новый предохранитель и в обратном порядке повторите процедуру.

1. Замена масла Мазда 6 GJ Фото инструкция как поменять масло на Мазде 6 третьего поколения
2. Замена масла АКПП Мазда 3 Видео
3. Замена предохранителей Киа Рио 3 Фото инструкция как поменять предохранители на Рио 3
4. Замена масла в двигателе Mazda 3

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

• водитель вставляет ключ в замок и включает зажигание;
• после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
• затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
• последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
• после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda  3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda  3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

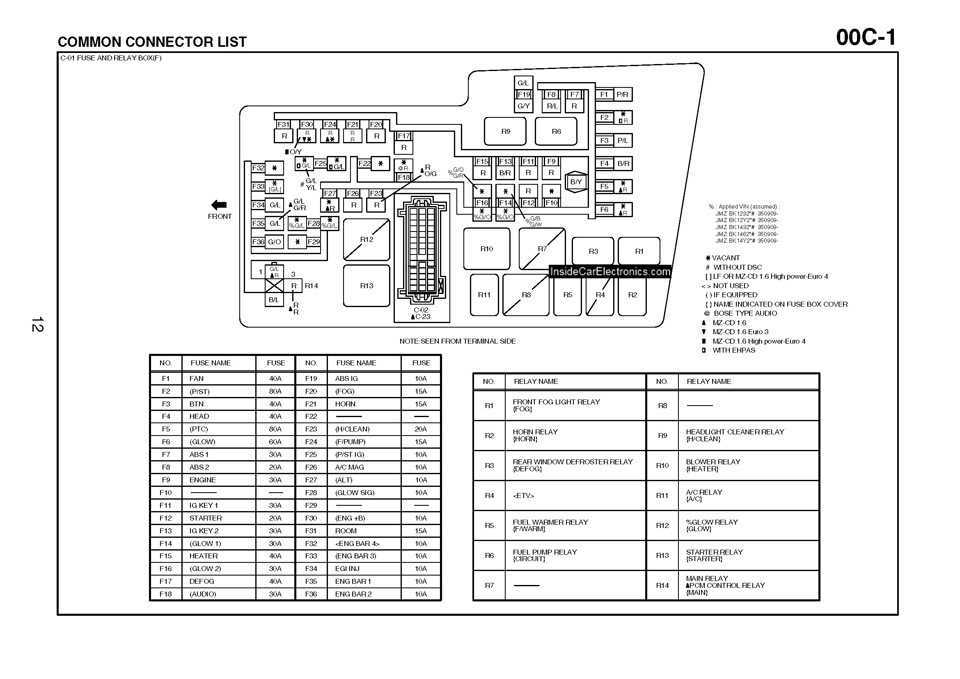

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda  3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от компании «За рулем» показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Второй вариант защитных элементов в салоне

№	Номинал	А	Защитная цепь
№ 1	R.SOCKET	А-15	Для других цепей электрооборудования.
№ 2	WIPER	А-20	Защищает стеклоомыватели.
№ 3	A/C	А-15	Отвечает за климат-контроль.
№ 4	RADIO	А-15	Защищает аудиосистему.
№ 5	R.WIPER	А-10	Отвечает за работу задних дворников.
№ 6	ST/SG	А-7,5	Отвечает за исправность бортового компьютера.
№ 7	—	—	Свободный.
№ 8	ROOM	А-10	Отвечает за свет внутри салона и в багажнике.
№ 9	MIRR DEF	А-7,5	Защищает обогрев зеркала.
№ 10	—	—	Свободный.
№ 11	DOOR LOCK	А-30	Отвечает за работу замков дверей.
№ 12	TAIL	А-15	Свободный
№ 13	—	—	Свободный
№ 14	ENGINE	А-10	Отвечает за работу бортового компьютера и ABS.
№ 15	METER	А-10	Отвечает за фары движения назад, повороты и приборную панель.
№ 16	P/WIND	А-20	Защищает стеклоподъемники.
№ 17	P/WIND	А-30	Защищает стеклоподъемники.

Предохранители и реле Mazda 3 (BK), 2003 — 2009

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Мазда 3 БК 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

В салоне

Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, извлеките пластмассовый держатель правой накладки тоннеля пола

2. затем уберите накладку.

3 Отожмите два пластмассовых фиксатора крепления крышки блока предохранителей (для наглядности крышка снята).

4. снимите крышку

5. На 90 градусов поверните два фиксатора

6. и опустите блок вниз 7. корпус блока можно выдвинуть вперед

Общий вид.

Схема предохранителей/реле в монтажном блоке салона
№	Ток, А	Расшифровка
37	15	Центральный замок
38	—	Резерв
39	10	Левая фара дальнего света
40	10	Правая фара дальнего света
41	—	Резерв
42	—	Резерв
43	15	Предохранитель прикуривателя Мазда 3
44	7,5	Аудиосистема
45	10	Электропривод зеркал
46	7,5	Правые габариты
47	10	Диагностический разъем
48	—	Резерв
50	20	Цепь замка зажигание
51	10	ЭБУ электрооборудованием
52	15	Аварийная сигнализация и указатели поворота
53	20	Электропривод люка в крыше
54	20	Омыватели стекол
55	Резерв
56	30	Правые электростеклоподъемники
57	30	Левые электростеклоподъемники
58	7,5	Сигнализация
59	7,5	Цепь обогрева стекол
60	Резерв
61	15	Ближний свет правой фары
62	15	Ближний свет левой фары
63	Резерв
64
—
64	10	Система подушек безопасности
65	10	Иммобилизатор комбинация приборов, система блокировки ключа в замке зажигания
66	20	ABS, система курсовой устойчивости, электронасос гидроусилителя руля
67	20	Очистители стекол
68	20	ЭБУ двигателем
69	10	Замок зажигания
70	7,5	Система подушки безопасности
71	—	Резерв
72	—
73	20	Обогрев сидений
74	25	Центральный замок
75	10	Реле муфты компрессора кондиционера
76	30	Правые передние электростеклоподъемники
77	30	Левые передние электростеклоподъемники
78	10	Фонари света заднего хода, приборы и органы управления
79	7,5	Люк в крышке
80	7,5	Левые габариты
81	7,5	Противотуманные фары, подсветка панели приборов и органов управления
82	—	Резерв
83	—
84	—
85	—
86
R1-R9	Резерв
R10	Блокировка перемещения АКПП
R11	Реле первой скорости переднего стеклоочистителя
R12	Реле второй скорости переднего стеклоочистителя
R13	Реле включения дальнего света фар
R14	Реле включения габаритов
R15	Резервное место реле
R16
R17	Реле блокировки приводов центрального замка
R18	Реле разблокировки приводов центрального замка
R19	Реле заднего стеклоочистителя
R20	Резервное место реле

В подкапотном пространстве

1. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните за рычажок на задней части блока..

2. и поднимите крышку

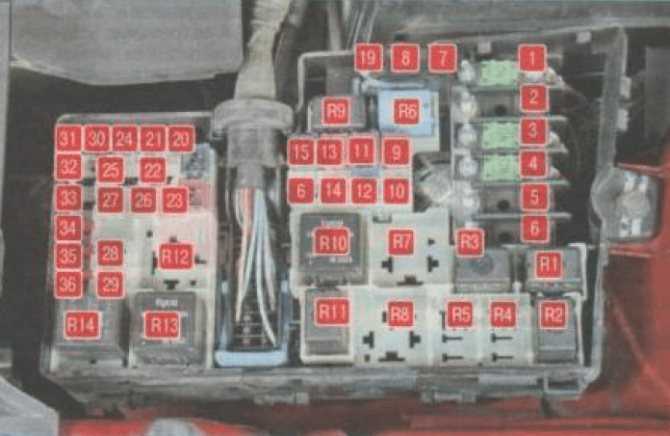

Общий вид.

Предохранители и реле в салоне

Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.

Для того чтобы добраться до салонных предохранителей и реле, необходимо:

• Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
• Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
• Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
• Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

Общий вид салонного блока предохранителей Мазда 3 бкСхема предохранителей и реле в салоне Мазда 3 бк

№ на схеме	Номинал предохранителя	Защищаемая цепь
37	15 А	Центральный замок (D/LOCK 2)
38	Пусто либо 10А (на более поздних моделях; в зависимости от комплектации)	Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN)
39	10 А	Дальний свет (Левая фара) (HEAD HIGH L)
40	10 А	Дальний свет (Правая фара) (HEAD HIGH R)
41	—	Пусто (Резерв)
42	—	Пусто (Резерв)
43	15 А	Прикуриватель Мазда 3 (Lighter/Cigar)
44	7,5 А	Магнитола, Аудиосистема, Радио (RADIO)
45	10 А	Электропривод корректиовки боковых зеркал заднего вида (Mirror)
46	7,5 А	Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R)
47	10 А	Диагностический разъем (OBD)
48	—	Пусто (Резерв)
49	20 А	Цепь замка зажигания (TR/Lock)
50	10 А	Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера)
51	15 А	Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs)
52	20 А	Люк в крыше (его электрический привод) (SUN ROOF)
53	20 А	Омыватели переднего лобового стекла (WASHER)
54	—	Пусто (Резерв)
55	30 А	Стеклоподъемники с правой стороны (передние и задние) (P/WIND R)
56	30 А	Стеклоподъемники с левой стороны (передние и задние) (P/WIND L)
57	7,5 А	Cигнализация охранная (ALARM)
58	7,5 А	Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF)
59	—	Пусто (Резерв)
60	15 А	Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей
61	15 А	Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей
62	—	Пусто (Резерв)
63	—	Пусто (Резерв)
64	—	Пусто (Резерв)
65	10 А	Сис-ма Подушек безопасности (SRS Airbag)
66	10 А	Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER)
67	20 А	Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION)
68	20 А	Дворники (очистители лобового стекла) (WIPER)
69	20 А	Электронная система управления двигателем (ENGINE)
70	10 А	Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели)
71	7,5 А	Сис-ма Подушек безопасности (SRS 2)
72	—	Пусто (Резерв)
73	—	Пусто (Резерв)
74	20 А	Подогрев сидений (обогрев) (SEAT WARM)
75	25 А	Центральный замок (D/LOCK 1)
76	10 А	Кондиционер, муфта компрессора кондиционера, (А/С)
77	30 А	Стеклоподъемник передний правый P/WIND R
78	30 А	Стеклоподъемник передний левый P/WIND L
79	10 А	Фонари заднего хода (свет ламп при движении назад) (BACK)
80	7,5 А	Люк в крыше (электропривод) (SUN ROOF)
81	7,5 А	Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L)
82	7,5 А	Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI)
83	—	Пусто (Резерв)
84	—	Пусто (Резерв)
85	—	Пусто (Резерв)
86	—	Пусто (Резерв)

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и релеСняли защитный корпус. Монтажный блок в разборе.

№ на схеме	Защищаемая цепь
R11	Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя)
R12	Реле второй скорости работы передних дворников (стеклоочистителя)
R13	Блок реле включения дальнего света фар
R14	Реле вкл-ния габаритных огней/фонарей
R15	Пусто (Резерв)
R16	Пусто (Резерв)
R17	Реле блокированя приводов центрального замка (закрытие замка)
R18	Реле разблокировки приводов центрального замка (открытие замка)
R19	Реле включения заднего дворника (стеклоочистителя), при его наличии
R20	Пусто (Резерв)

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

Схема блока предохранителей в салоне Мазда 3 БК

Второй блочок, где находится релейная часть и плавкие вставки Mazda 3 BK, смонтирован под бардачком.

Для доступа к защитным элементам снимается пластиковая накладка тоннеля, предварительно вынув фиксатор из пластмассы. Затем отжимаются два фиксирующих элемента крышки силового блочка, и она снимается. Далее необходимо опустить и выдвинуть корпус блочка с защитными устройствами. Для этого понадобится провернуть на девяносто градусов фиксирующие элементы в количестве двух штук.

Схема зон защит предохранителей Mazda 3 BK:

• 37 – центральный замок (15А);
• 38, 41, 42, 48, 55, 60, 63, 71, 72, 82-86 – не используются;
• 39, 40 – дальний свет левой и правой блок-фары (10А);

• 44 – мультимедийный комплекс (7.5А);
• 45 – электрические регуляторы положения наружных зеркал (10А);
• 46, 80 – габаритные огни по правой и левой стороне (7.5А);
• 47 – разъем для подключения диагностического оборудования (10А);
• 50 – замок зажигания (20А);
• 51 – управляющая программа электрическим оборудованием Mazda 3 BK (10А);
• 52 – поворотники, световое оповещение аварийной остановки (15А);
• 53, 79 – цепь открытия крышного люка (20, 7.5А);
• 54 – омывающая система стекол (20А);
• 56, 57 – привода подъемников стекол по правой и левой стороне (30А);
• 58 – охранная сигнализация (7.5А);
• 59 – система подогрева стекол (7.5А);
• 61, 62 – ближний свет правой и левой блок-фары (15А);
• 64, 70 – SRS (10, 7.5А);
• 65 – иммобилайзер, программа блокировки ключа в замке зажигания (10А);
• 66 – насос ГУР, антиблокировочная и система курсовой устойчивости (20А);
• 67 – дворники (20А);
• 68 – электронный блок управления ДВС (20А);
• 69 – замок зажигания (10А);
• 73 – система подогрева кресел (20А);
• 74 – центральный замок (25А);
• 75 – муфта компрессора системы кондиционирования Mazda 3 BK электромагнитного типа (10А);
• 76, 77 – привода подъёма передних стекол справа и слева (30А);
• 78 – огни заднего хода, органы и приборы управления (10А);
• 81 – подсветка комбинации приборов и органов управления, противотуманки (7.5А).

Блок предохранителей в салоне

Кликните, чтобы увеличить

Реле

Реле силового блочка в салоне Mazda 3 BK защищают следующие электрические цепи:

• R1-R9, R15, R16, R20 – не задействованы;
• R10 – блокиратор переключения автоматической трансмиссии;
• R11, R12 – I и II скорость дворников лобового стекла;
• R13 – дальний свет передней оптики;
• R14 – габаритные огни Mazda 3 BK;
• R17, R18 – цепи блокирования и разблокирования дверных замков;
• R19 – дворники стекла сзади.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

Последовательность действий:

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Электросхема Мазда Демио

Схема (Мазда Демио электрическая) достаточно сложная. Работает под напряжением 12 Вольт с отрицательной «землей»

Параллельно необходимо обращать внимание на указанные ключевые обозначения

• Цвет провода.
• Текст (скобки).
• Точки заземления проводов, ламп.
• Разъемы.
• Открытые реле.

При регламентных работах автоэлектрики в салоне, иногда неисправен блок illumi (электрические цепи Мазда Демио горит).

Электрическая (Мазда Демио схема) предусматривает наличие проводов разного цвета:

• черного;
• оранжевого;
• коричневого;
• розового;
• зеленого.

На страницах технической документации они обозначены заглавными латинскими буквами, где первая литера – основной колер провода. Вторая – указывает цвет полосы. Количество цепей (электрические Мазда Мемио, горит, illum) бывает неодинаковым.

Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, при необходимости заменяйте их новыми;
• После долгих поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите стол струей сжатого воздуха;
• Устанавливайте модули с одинаковой силой тока (силой тока). Не превышайте (недооценивайте) Ампер;
• Если механизм вдруг перестал работать, не спешите заменять его на новый. Проверить состояние модуля, использовать для диагностики мультиметр;
• Во время профилактического обслуживания проверяйте качество крепления клемм, концевых выключателей. При необходимости затяните плоскогубцами.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводить на СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

схемы блоков предохранителей мазда3 G1 — Технические проблемы

JMZ BK12F5*# 500001—JMZ BK12F6*# 500001—JMZ BK12R6*# 500001—JMZ BK12Y2*# 500001—JMZ BK12Z2*# 500001—JMZ BK12Z5*# 500001—JMZ BK1462*# 500001—JMZ BK14F5*# 500001—JMZ BK14F6*# 500001—JMZ BK14J2*# 500001—JMZ BK14L6*# 500001—JMZ BK14R6*# 500001—JMZ BK14Y2*# 500001—JMZ BK14Z2*# 500001—JMZ BK14Z5*# 500001—

подкапотный блок:

Блок MPS

Дизель

F1 — вентилятор системы охлажденияF2 — усилитель рулевого управленияF3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверейF4 — головной светF5 — печкаF6 — система подогрева свечей(дизель)F7 — блоки ABS и DSCF8 — блоки ABS и DSCF9 — система управления двигателем (для всех)F10 — не используетсяF11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т.ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплейF12 — стартерF13 — то же, что и F11F14 — система управления двигателем (дизель)F15 — вентилятора салонаF16 — система управления двигателем (дизель)F17 — обогрев заднего стеклаF18 — аудиосистема (Bose)F19 — блоки ABS и DSCF20 — передние ПТФF21 — клаксонF22 — не используетсяF23 — подогрев топлива (дизель), омыватель фарF24 — топливный насосF25 — EPHAS (электрогидроусилитель)F26 — компрессор кондиционераF27 — система зарядки АКБ (генератор)F28 — система управления двигателем (дизель)F29 — розетка в подлокотникеF30 — система управления двигателем, датчик топлива (дизель)F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверейF32 — не используетсяF33 — система управления двигателемF34 — система управления двигателем (инжектор)F35 — система управления двигателемF36 — cистема управления двигателем

R1 – реле ПТФR2- реле клаксонаR3 – реле обогрева заднего стеклаR4 – ETV ??R5 – реле подогрева топлива (дизель)R6 – реле топливного насосаR7 – не используетсяR8 — не используетсяR9 – реле омывателя фарR10 – реле вентилятораR11 – реле кондиционераR12 – glow relay (не понял, но для дизеля)R13 – реле стартераR14 – «главное реле», реле системы управления двигателем.

Схема блока предохранителей под бардачком:

F37 — центральный замок (двойная блокировка)F38 — стоп сигналы/звуковой сигналF39 – дальний свет, левая фараF40 – дальний свет, правая фараF41 — не используетсяF42 — не используетсяF43 – прикуривательF44 – ГУ (автомагнитола), информационный дисплейF45 — эл.привод наружных зеркал заднего видаF46 – габаритные огни передней и задней фары, подсветка номера (правые лампы)F47 — диагностический разъемF48 — не используетсяF49 – электрозамок задней двериF50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализацияF51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стеклаF52 – люкF53 – дворники и омыватели (ветровое и заднее стекла)F54 — не используетсяF55 – эл.стеклоподъемник передний правыйF56 – эл.стеклоподъемник передний левыйF57 – не используется (заводская сигнализация)F58 – обогрев наружных зеркал заднего видаF59 — не используетсяF60 – ближний свет, правая фараF61 – ближний свет, левая фараF62 – не используетсяF63 – не используетсяF64 — не используетсяF65 – подушки безопасностиF66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборовF67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель)F68 — дворники и омыватель ветрового стеклаF69 — система управления двигателем, диагностический разъемF70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождяF71 — не используетсяF72 — не используетсяF73- не используетсяF74 – подогрев сиденийF75 — электрозамок дверейF76 — климат контроль (конд-р, печка), обогрев заднего стеклаF77 – эл.стеклоподъемник задний (левый)F78 – эл.стеклоподъемник задний (правый)F79 — система управления двигателем, фара заднего ходаF80 – люкF81 — габаритные огни, подсветка номера (лампы левой стороны)F82 – освещение салонаF83 – не используетсяF84 – не используетсяF85 – не используетсяF86 — не используется

P.S.: спасибо огромное maroc за помощь в создании темы.

Изменено 22 Сентября 2013 пользователем Uran

Когда менять масло в Мазда 3

Производитель рекомендует выполнять замену масла раз год или во время прохождения ТО автомобиля на 5, 15, 30, 45, 60, 75, 90, 105, 120, 135 тыс. км пробега, каждые 10-15 тыс.км. Вместе с ним подлежит замене масляный фильтр. В том случае, когда машина преодолела менее 15 тыс. км, но год истек, обновить масло необходимо в связи с изменением его свойств. Жидкость стареет, теряет необходимые качества, что может негативно сказаться на ресурсе двигателя. Не критичной считается просрочка в 3 месяца или несколько тысяч километров.

Следует учитывать индивидуальные особенности эксплуатации транспортного средства и пребывание его в тяжелых условиях, длительных простоях, изношенность двигателя. И если уровень масла на нуле, – точно не стоит ориентироваться ни на какие рекомендации и подсчеты, нужно действовать!

Mazda 3 | Предохранители | Мазда 3

1.43. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Блок предохранителей

Блок предохранителей расположен под приборным щитком на стороне водителя. В
случае если перегорит какой-либо из предохранителей, необходимо отыскать и устранить
причину перегорания предохранителя перед его установкой нового. Запасные предохранители
расположены в блоке предохранителей.

Мощности предохранителей

Электрооборудование салона

1

15 А

Прикуриватель

2

10 А

(Радиоприемник)

3

10 А

Реле печки

4

10 А

4А/ Т (модели с автоматической коробкой передач)

5

20 А

(Передний и задний кондиционер)

6

10 А

Указатели поворотов

7

10 А

Приборы приборного щитка

8

10 А

Звуковой сигнал

9

15 А

Стеклоочистители

10

10 А

Стеклоподъемники

11

10 А

Система привода на все колеса, управление повышающей передачей
(модели с автоматической коробкой передач)

12

15 А

Замки дверей

13

10 А

Фонарь освещения слона, часы

14

15 А

Фонарь заднего хода

15

15 А

Огни стоп-сигнала

16

25 А

Печка

17

15 А

Гнездо питания

18

10 А

(Печка, обогревающая заднюю часть салона)

( ) – обозначает оборудование, которое может быть не установлено
А/Т – автоматическая коробка передач

Двигательный отсек

Пережигаемые перемычки

1	60 А	Аккумулятор
2	100 А	Генератор
3	20 А	Система многоточечного впрыска топлива
4	40 А	Замок зажигания
5	30 А	Обогреватель заднего стекла
6	30 А	Стеклоподъемники
7	30 А	(Кондиционер)
8	40 А	Фары

Предохранители

9	10 А	(Компрессор кондиционера)
10	25 А	Вентилятор компрессора
11	10 А	Задние габаритные огни
12	10 А	Фары дальнего света
13	10 А	Система аварийной сигнализации

( ) – обозначает оборудование, которое может быть не установлено

Перед заменой предохранителя
поверните ключ в замке зажигания в положение LOCK или достаньте его из замка
зажигания.

10 А	Красный
15 А	Голубой
20 А	Желтый
30 А	Зеленый

Если вам необходимо заменить предохранитель, снимите ключ для снятия предохранителей с крышки и с его помощью достаньте перегоревший предохранитель так, как показано на рисунке.

Мощности предохранителей
и защищаемые ими цепи указаны на крышке блока предохранителей. Если предохранитель
часто перегорает, отыщите причину неисправности и устраните ее.

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.
