Распорки, растяжки, проставки и опоры двигателя

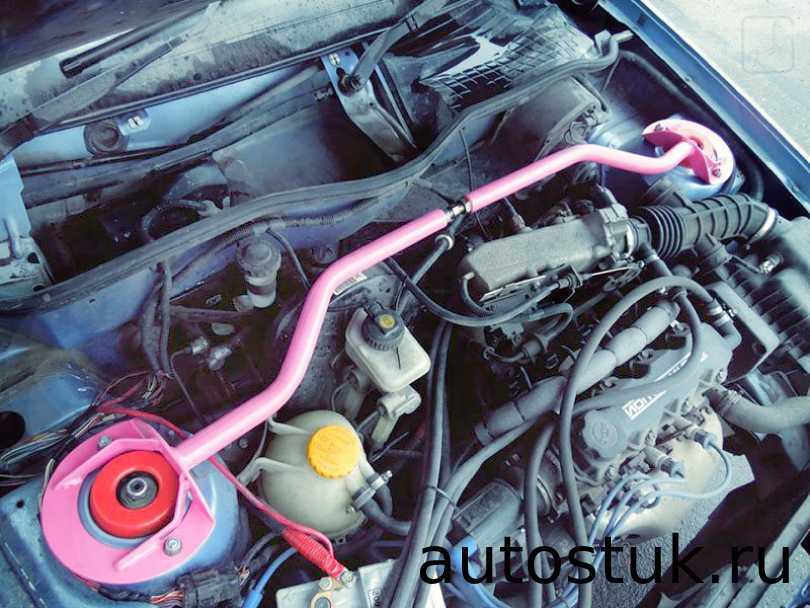

Распорка передних стоек

Растяжки для передних стоек бывают цельные и составные, то есть те, которые можно регулировать по длине. Цельные растяжки можно ставить только в том модели машины, под которую они разработаны. Составные же распорки имеют мощную резьбу и контргайку, благодаря чему такое приспособление можно поставить в машину практически с любой шириной кузова. Накладки на стаканы стоек также могут быть различными.

Есть такие, которые сделаны горячей штамповкой, а есть и такие накладки, которые выполнены свариванием отдельных элементов. По прочности лучше накладки первого типа, но и прочности накладок второго типа хватит для того, чтобы сделать кузов значительно жестче.

У большинства распорок для передних стоек всего две точки крепления, но есть модели, у которых точек крепления три. Третья точка выполнена для того, чтобы закрепить растяжку на перегородке кузова, для чего придется сверлить несколько отверстий.

Что касается материал, из которых делают распорки, то наиболее распространенным является дюралюминий. Есть также распорки, изготовленные из карбона и углепластикового волокна. Карбоновые детали достаточно дорогостоящие. Не следует забывать о том, что установка новой детали в машину существенно увеличивает его массу, поэтому распорки должны быть легкими, но прочными. Очень хорошие отзывы получили растяжки из дюралюминия от японских изготовителей, так как они достаточно жесткие, не разрываются и не деформируются.

Чтобы сделать распорку собственноручно, нужно уметь работать с болгаркой и другими приспособлениями для работы с металлом. Сначала нужно измерить диаметр стаканов между дальними болтами, на которые будет крепиться распорка. Желательно взять за основу уже имеющуюся распорку. Для того, чтобы изготовить элемент, который будет крепиться к стакану, нужно взять металлическую пластину (толщина должна быть 5 – 7 мм), а на нее нужно положить картонный трафарет, который нужно вырезать по диаметру стакана после измерения всех размеров. Далее на сам металл можно нанести некий чертеж, используя баллончик с краской. По готовому чертежу болгаркой нужно вырезать одну из деталей будущей распорки.

Чтобы сделать внутренний круг, можно попробовать вырезать отверстие болгаркой, или же взять дрель и высверлить по всему диаметру круги по сверлу, а уже потом удалить ненужный металлический кружок. Если Вы решили вырезать отверстие болгаркой, то нужно брать диаметр чуть меньше, чем истинный диаметр стакана, чтобы потом можно было довести окружность до необходимого размера напильником или на точильном диске. По готовому изделию, как по лекалу, нужно сделать элемент для второй стороны распорки. Следующим этапом будет изготовление каркаса. Для этого нужно взять трубу 20 мм длиной 2,5 м и изогнуть ее.

Сразу переходить к деформации трубы не стоит. Лучше сделать заготовку из проволоки, которую нужно будет изменить согласно той форме, по которой потом нужно будет изогнуть трубу.

Трубогибом нужно изменить форму трубы так, чтобы она хорошо легла под капот. Уже изогнутую труду, которую Вы должны подогнать по размеру, нужно приварить к площадкам, а по бокам труды нужно приварить 2 прямоугольные пластины, которые сделают конструкцию более прочной.

После того, как вся распорка будет скручена, ее нужно отшлифовать, обезжирить, загрунтовать и покрасить. Установка растяжки заключается в прикручивании площадок к стаканам. Вот и все. Финансовые затраты могут быть разными. Делать распорку самостоятельно или нет – решать Вам. Главное – не забыть поставить машину на ровную поверхность.

Некоторые считают распорки дешевыми понтами, а некоторым они просто необходимы. Выбор за Вами. Успехов на дорогах.

Среди общего числа автомобилистов всегда есть люди, стремящиеся различными способами улучшить своих «железных коней», повысить их эксплуатационные характеристики, надёжность и долговечность. Подавляющее большинство этих водителей устанавливают на автомобили металлические распорки (иначе — растяжки) передних и задних стоек. Но такое усовершенствование вызывает множество споров, а число сторонников и противников подобного тюнинга примерно одинаковое. Поэтому стоит подробнее рассмотреть вопрос о том, для чего нужны растяжки и о том, как их изготавливать своими руками.

Как установить распорку передних стоек?

Произвести самостоятельную установку распорки по силам практически любому автолюбителю. Этот процесс не требует никаких особенных навыков, а во время осуществления монтажа задействуется минимальное количество инструмента. Алгоритм установки передних распорок выглядит так:

1. Откручиваем гайки крепежных болтов амортизаторных стоек. Они расположены под капотом по углам, ближним к стеклу.
2. Надеваем на болты распорку. Как правило, все монтажные отверстия четко совпадают. В ситуациях, когда этого не происходит, требуется либо слегка поддомкратить одну из сторон автомобиля, либо наоборот чуть прижать её вниз. С этими манипуляциями необходимо быть максимально осторожными. Установка распорки, не соответствующей модели транспортного средства, способно нарушить углы расположения его колес, чем сильно нагрузит ходовую часть и ускорит выход из строя её узлов. Если вы не уверены, что модельная распорка вам подойдет, лучше приобретите универсальную, с возможностью регулирования ширины.
3. Далее нужно зафиксировать элемент с помощью штатных гаек амортизаторов.

Что это за растяжки и здля чего они нужны

Распорка изогнута в соответствии с размерами подкапотного пространства Чтобы объяснить, в чём оно состоит, придётся углубиться в историю. Итак, современные легковые машины давно отошли от рамной конструкции (за исключением некоторых внедорожников). То есть цельная рама больше не принимает на себя все колебания и удары, возникающие при движении автомобиля. В современной машине всё это делает кузов, собранный из отдельных частей, соединённых в единое целое либо с помощью сварки, либо с помощью резьбовых соединений, которые и являются слабым местом нынешних кузовов.

Всё просто: при движении машины части кузова немного смещаются относительно друг друга. Соединения постепенно изнашиваются. В результате управляемость машины снижается, что особенно хорошо чувствуется на поворотах. Здесь-то и приходит на помощь распорка, назначение которой сводится к тому, чтобы добавить прочности тонкому стальному кузову и предотвратить преждевременный износ его основных соединений, надолго сохранив хорошую управляемость автомобиля.

Плюсы и минусы передних распорок

• Главное достоинство было озвучено выше: упрочнение кузова, предотвращение износа его соединений и улучшение управляемости.
• А основной минус таков: если автомобиль во время ДТП получит удар в область переднего крыла, то пострадает не одна передняя стойка, а обе (и это неизбежно, ведь распорка жёстко связывает их между собой). Но есть и положительный момент: деформация стоек не будет серьёзной, поскольку за счёт распорки импульс удара распределится между ними, а не придётся целиком лишь на одну из них.

Виды распорок

Эти детали принято классифицировать по типу используемого материала. Они бывают:

• Стальные.
• Дюралюминиевые.
• Углепластиковые.

Разновидности распорок

Перемычка из профильной трубы смотрится красивее

Перемычки для стоек изготавливаются из труб круглого и прямоугольного сечения. Особой разницы в их эксплуатационных параметрах нет, разве что профильная труба выглядит несколько симпатичнее. Существует 2 способа крепления штанги к посадочным фланцам:

• жёсткий, выполненный посредством сварки;
• подвижный, сделанный на шарнире.

Растяжка шарнирного типа

Шарнирное исполнение надёжнее жёсткого, поскольку сварные швы с течением времени могут лопнуть от воздействия деформаций кузова. По способу крепления распорки делятся на 2 группы:

1. Двухточечные. Крепятся к стаканам передних стоек, то есть, имеют 2 точки опоры.
2. Трехточечные с промежуточным креплением к кузову.
3. Трехточечные с дополнительной подушкой для двигателя.

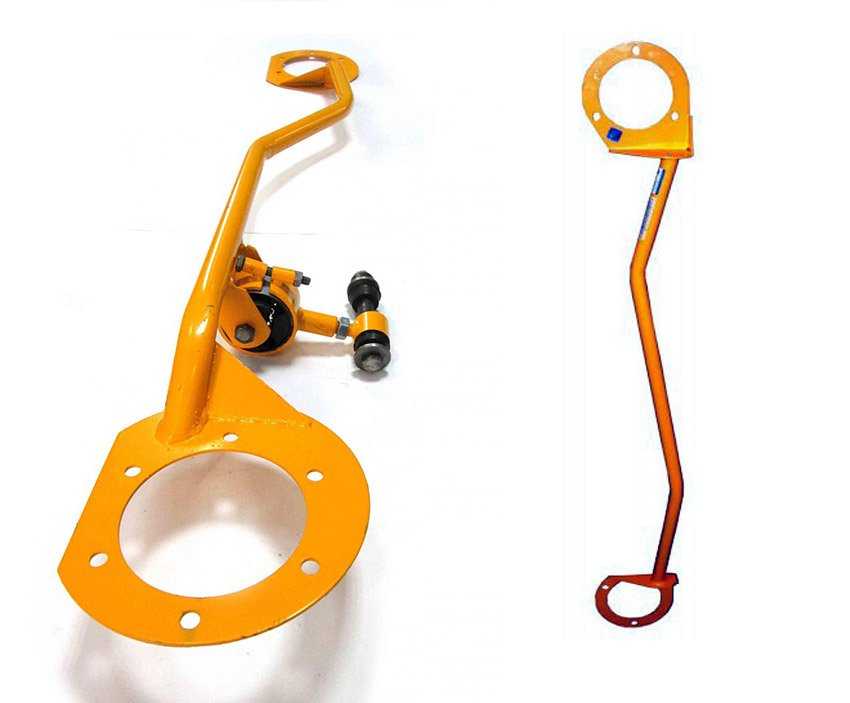

Третья точка опоры — двигатель

Последний тип растяжек снабжается кронштейном, прикреплённым к штанге через резиновую опору. К нему прикручивается верхняя часть двигателя, что позволяет заметно снизить вибрацию, передающуюся на весь корпус авто.

Здесь третья точка опоры — кузов

По функциональности перемычки делятся на обычные и регулируемые. В последних штанга состоит из двух частей, жёстко соединённых посредством резьбовой муфты, чьё вращение удлиняет либо укорачивает трубу. Смысл идеи в том, чтобы распорка подходила к автомобилям любого возраста, в том числе и старым, где стойки уже смещены в сторону центра.

Двухточечная растяжка с возможностью регулировки по длине

На большинстве заводских поперечин производители делают специальные глубокие насечки. Таким путём они пытаются нивелировать главный недостаток всех растяжек — способность передавать удары от одной стороны кузова другой. По заверениям продавцов, при ДТП с боковым столкновением элемент с насечками просто сложится и не передаст энергию удара противоположной стойке.

Поперечина обычная и с опорой двигателя

Регулируемая задняя поперечина

Как правило, поперечины устанавливаются только на стаканы передних стоек. Но существуют и задние распорки, хотя они не столь популярны в силу таких причин:

• перемычка в багажнике зачастую становится помехой для перевозки грузов, поскольку перегораживает часть отсека;
• применение задней распорки не даёт настолько заметных улучшений управляемости и устойчивости, как передняя;
• не в каждой машине есть возможность смонтировать штангу, разве что смастерить самодельную.

Усиление задней части авто уменьшает объём багажника

Нижняя распорка ставится в проушины тяг

Обслуживание и проверка передней подвески Ваз 2113-2114-2115

Обслуживание и проверка подвески на наличие повреждений.

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поперечных рычагов, растяжек, штанги стабилизатора и ее стоек и деталей передка кузова в местах крепления узлов и деталей подвески. Деформация деталей подвески лада самара 2 и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и приводит к невозможности их регулировки

Деформация деталей подвески лада самара 2 и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и приводит к невозможности их регулировки

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поперечных рычагов, растяжек, штанги стабилизатора и ее стоек и деталей передка кузова в местах крепления узлов и деталей подвески. Деформация деталей подвески лада самара 2 и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и приводит к невозможности их регулировки.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние верхних опор телескопических стоек подвески.

Резинометаллические шарниры ваз 2113, резиновые подушки и верхние опоры телескопических стоек ваз 2114 подлежат замене при разрывах и одностороннем “выпучивании” резины и при подрезании их торцевых поверхностей.

Передняя подвеска в сборе 1 – верхняя опора телескопической стойки 2 – верхняя опорная чашка 3 – буфер хода сжатия с защитным кожухом 4 – опора буфера сжатия 5 – пружина подвески 6 – нижняя опорная чашка пружины 7 – шаровой шарнир рулевой тяги 8 – поворотный кулак 9 – телескопическая стойка 10 – эксцентриковая шайба 11 – регулировочный болт 12 – кронштейн стойки 13 – поворотный кулак 14 – защитный кожух переднего тормоза 15 – диск тормозного механизма 16 – стопорное кольцо 17 – гайка ступицы колеса 18 – шлицевой хвостовик корпуса шарнира привода колеса 19 – направляющий штифт 20 – подшипник ступицы колеса 21 – шаровой шарнир 22 – рычаг подвески 23 – регулировочные шайбы 24 – стойка стабилизатора 25 – штанга стабилизатора 26 – подушка штанги стабилизатора 27 – кронштейн крепления штанги стабилизатора 28 – кронштейн кузова для крепления рычага подвески 29 – растяжка рычага подвески 30 – кронштейн крепления растяжки 31 – защитный чехол шарового пальца 32 – подшипник шарового пальца 33 – шаровой палец 34 – корпус шарового пальца 35 – шток стойки подвески 36 – наружный корпус верхней опоры 37 – внутренний корпус верхней опоры 38 – подшипник верхней опоры 39 – резиновый элемент верхней опоры 40 – ограничитель хода верхней опоры 41 – защитный колпак верхней опоры В — зона для контроля шарнира подвески

Для проверки состояния шарового шарнира подвески снимите колесо и замерьте расстояние между нижним рычагом 22 и защитным кожухом 14 в зоне В Если при покачивании подвески это расстояние меняется более чем на 0,8 мм, шаровой шарнир замените. Более точная проверка шарового шарнира описана в главе “Проверка технического состояния”.

Для замера зазора в шаровом шарнире на автомобиле ваз 2115 пользуйтесь приспособлением 02.7834.9503.

Какие бывают распорки стоек?

При выборе распорок стоит разобраться в их видах и особенностях. Так, по количеству место для фиксации устройства делятся на два типа:

• 2-точечные. Такие распорки фиксируются только к двум местам — чашкам брызговика, установленным слева и справа.
• 3-точенчеые. Кроме уже упомянутого крепежа, здесь предусмотрено дополнительное место для фиксации к кузову.

Трехточечная распорка стоек

Преимущество 3-точечных распорок в том, что с их помощью удается гарантировать максимум жесткости кузову. Недостаток — большие временные затраты на монтаж устройства. Кроме того, распорки делятся по возможности регулировки.

Распорки стоек бывают:

• Регулируемые. Главная особенность — наличие в составе двух узлов, которые объединяются друг с дружкой с помощью муфты. Благодаря действию последней удается изменять длину распорки (делать ее меньше или больше).
• Нерегулируемые. В отличие от рассмотренного выше вида, деталь цельная (в ее составе отсутствуют разъемные узлы).

Если сравнивать по жесткости, нерегулируемая растяжка отличается меньшей жесткостью. Ее применение оправдано только в крайней ситуации, когда ни один из видов распорок не соответствует уже имеющемуся на автомобиле креплению.

Детали различаются и по сечению. Оно бывает:

• Прямоугольным.
• Круглым.

И первый, и второй вариант идентичны с позиции качества и жесткости. Разница проявляется только при изменении толщины. В этом случае меняются два параметра, вес и жесткость. Оптимальная толщина — два, три миллиметра. В остальном же стоит ориентироваться на конфигурацию и соответствие выбранной детали транспортному средству.

Подготовка к самостоятельному изготовлению

Чтобы самому сделать перемычку для передних стоек, нужно приготовить такие материалы:

• сталь листовая толщиной не меньше 3 мм;
• труба диаметром 32—40 мм с толщиной стенки 3 мм и более;
• тонкий картон и маркер для изготовления шаблона;
• грунтовка по металлу и краска в аэрозольном баллончике.

Толстостенная труба — то что нужно для изготовления растяжки

Независимо от того, какую конструкцию поперечины вы изберёте — жёсткую или с шарнирами, без сварочного инвертора обойтись не удастся, как и без навыков работы с ним. Проще всего сварить жёсткую нерегулируемую распору, чётко определив все размеры. Кроме сварки, для работы потребуются и другие инструменты:

• машина шлифовальная угловая (в просторечии — болгарка) с кругом для резки металла;
• дрель электрическая с комплектом свёрл;
• слесарный инструментарий — молоток, керн, круглый напильник и пассатижи;
• металлическая щётка;
• гаечные ключи;
• приспособления измерительные — рулетка, линейка, угольник;
• сварочные перчатки и защитные очки.

Необходимый набор инструмента

Совет. Чтобы сделать растяжку нужной формы, которая и внешне выглядит симпатично, вам наверняка понадобится станок — трубогиб. Поскольку таковой есть далеко не у каждого автолюбителя, придётся обратиться в специализированную мастерскую либо изгибать трубу ручным способом. Для получения красивого радиуса поворота металл необходимо нагреть.

На подготовительном этапе важно определиться, в каком месте подкапотного пространства разместить трубу и можно ли её сделать прямой. Перемычка не должна мешать обслуживанию авто и перекрывать доступ к бачкам тормозной системы либо сцепления. В то же время надо предусмотреть расстояние 3—5 см от закрытого капота, дабы крышка не тёрлась о металл поперечины и фланцев крепления

В то же время надо предусмотреть расстояние 3—5 см от закрытого капота, дабы крышка не тёрлась о металл поперечины и фланцев крепления.

Совет. Разрабатывая конструкцию распорки, учтите, что трубу можно перемещать назад или вперёд в пределах диаметра стаканов стойки. Выдвигать её дальше, наваривая длинный кронштейн, не допускается, потому что в таком случае на фланец станут действовать силы, стремящиеся повернуть его вокруг собственной оси.

Для чего устанавливают распорки на стойки

Между верхними опорами  передних стоек в конструкции автомобиля монтируют распорку. Она придает дополнительную жесткость. По конструктивной особенности растяжка представляет собой трубу из металла с фланцами на концах. На фланцах делают отверстия равные диаметру шпилек стаканов стоек.

Из за разной ширины автомобилей, распорку делают такой, чтобы можно было регулировать ее длину.

Производители машин экономят на металле, кузов делают тонким. Если аккуратно ездить, то ничего страшного в этом нет, но если ездить наклоняя автомобиль, кузов испытывает большие нагрузки, что вредит целостности конструкции.

Автомобили со слабым кузовом и без распорок имеют следующие минусы:

• металл кузова быстро деформируется даже при незначительном ударе, может повести геометрию кузова, ремонт которой обойдется дорого;
• есть такое понятие, как усталость металла, из-за чего с годами на металле появляются микротрещины, трещины и коррозия;
• лонжероны изгибаются внутрь, потом даже не помогает развал-схождение колес.

Старые автомобили, а это теперь считается, что им более 10 лет, почти все имеют вогнутые лонжероны и у некоторых уже кончился запас для регулировки развала-схождения колес. В этом случае автомобиль ставят на стенд и вытягивают лонжероны обратно, после чего устанавливают поперечины.

Вот так вытягивают лонженроны на ВАЗ 2110.

А это уже Дэу Нексия на вытяжке лонжеронов.

Растяжка, распорка реально помогает кузову не деформироваться. Их желательно ставить на старые автомобили, на новые, которые эксплуатируются на плохих дорогах и на спортивные.

У кого машина Джип, например Лэнд Ровер, Лэнд Крузер, Лексус или микроавтобусы, то они не нуждаются в усилении кузова. Это если кузов уже рамный.

Насколько можно поднимать машину

Увеличение клиренса в России актуально не только для иномарок, но и для достаточно высоких отечественных машин. Это вызвано как особенностями наших дорог, так и усталостью пружин или необходимостью перевозить тяжелые грузы. Теоретически, машину можно поднять на любую высоту, однако для этого придется переделывать подвеску, ходовую часть, приводные валы и другие элементы.

На что влияет клиренс

Чтобы ответить на вопрос, как высоко можно поднять машину без дорогостоящей переделки, необходимо понимать, что меняет увеличение клиренса. Все элементы рулевого и тормозного управления, подвески и привода рассчитаны на работу при определенном клиренсе. Во время движения по пересеченной местности расстояние от днища машины до земли постоянно меняется. Величина этих изменений зависит от рельефа дороги, скорости движения, исправности и настроек подвески. Если подвеска исправна и полностью соответствует скорости, рельефу и манере езды, то изменения этого расстояния укладываются в допустимые пределы. Если подвеска неисправна или не соответствует скорости или рельефу, то изменение расстояния от днища кузова до земли выходят за установленные разработчиками машины пределы. В результате автомобиль теряет в управляемости, а также резко возрастает износ деталей, работающих в неправильных режимах. Поэтому клиренс является средней точкой, от которой и рассчитывают максимально допустимое изменение расстояния между кузовом и землей.

Увеличение клиренса с помощью проставок

Влияние проставок на клиренс и поведение автомобиля на дороге зависят от двух факторов: места установки и материала проставок. Установка проставок между пружиной и кузовом или чашей амортизационной стойки позволяет компенсировать просадку пружин, вызванную усталостью или низким качеством металла. Ведь чем меньше упругость пружин, тем выше сдвигается средняя точка работы подвески. В результате даже небольшие кочки приводят к пробою подвески. Влияние проставки на работу подвески с усталой пружиной зависит от материала, из которого она сделана. Стальные и алюминиевые проставки просто увеличивают общую длину пружины, позволяя амортизатору работать в наиболее комфортной зоне, но не могут компенсировать изменение упругости. В отличие от них, полиуретановые и резиновые проставки, благодаря высокой упругости, делают работу подвески более плавной и безопасной.

Как выбирать проставки

Какие устанавливать

Первый критерий, по которому мы разделим эти детали – наличие регулирующего механизма.

Нерегулируемые распорки обычно изготавливают под конкретные модели автомобиля. Такую деталь стоит выбрать из-за большей надёжности относительно растяжек с регулируемой длиной.

Регулируемые же растяжки гораздо более универсальны: это составная деталь, что позволяет подогнать её под необходимую длину. Такие распорки не составит труда поставить под любой капот.

Ещё один критерий – это количество точек крепления. Наиболее распространены варианты с 2 или 3 отверстиями: исходя из школьного курса физики, крепление на трёх точках будет гораздо надёжнее. Нередко монтаж такой детали может потребовать чуть больших усилий – необходимо будет просверлить дополнительные отверстия для установки.

Разумеется, на этом различия не заканчиваются. Метод изготовления детали может также быть разным: например, штамповка из цельного материала будет надёжнее, чем распорка, сваренная из разных частей, но и второй вариант позволит добавить кузову жёсткости.

Существуют и распорки задних стоек, но такой тюнинг куда менее распространён, так как «съедает» полезный объём багажного отделения автомобиля.

Плюсы и минусы проставок

Основные преимущества установок мы рассмотрели выше, это увеличение дорожного просвета, защита кузова авто от поломок и вмятин, экономия времени при переезде через препятствия.

Но, есть и минусы эксплуатации автомобиля с установленными проставками. К ним относятся:

1. В связи с изменением высоты кузова, центр тяжести тоже поднимается, отчего курсовая устойчивость также изменяется. Всем известно, что чем ниже авто, тем оно устойчивее на больших скоростях и на поворотах. Поэтому, после увеличения дорожного просвета, рекомендуется не гонять.
2. Может также измениться жесткость и надежность конструкции машины.
3. Детали рулевого механизма могут быстрее изнашиваться.
4. Работа амортизаторов также может ухудшиться.
5. Если использовать полиуретановые проставки, то в случае износа полиуретана, стальная часть проставки будет изнашивать посадочное место на кузове авто.

Плюсы резиновых прокладок

Резиновые проставки выдерживают различные негативные влияния окружающей среды (кислота, соли, вода и т.д.). Комфорт и динамика управления транспортным средством не ухудшается. Коррозия посадочных мест, где установлены резиновые проставки, не наблюдается.

Минус резиновых прокладок

• резина может портиться на морозах и в сильную жару;
• ресурс меньше, чем у проставок с металлом.

Самыми надежными считаются алюминиевые проставки, так как они хоть окисляются и подвергаются коррозии, но служат очень долго.

Проставки из АБС пластика защищены от коррозии и долго служат. Цена у него средняя, примерно, 1500 рублей. Недостатки пока не выявлены.

Полезные рекомендации для установок лифт, проставок подвесок:

1. Не устанавливать алюиминиевые проставки без обработки средствами от коррозии.
2. Не поднимать переднюю часть автомобиля больше, чем на 2 сантиметра.
3. На некоторых автомобилях амортизаторы устанавливаются далеко от пружин. Для автомобилей такой конструкции лучше устанавливать проставки и под сами пружины. Такая установка защитит от дисбаланса.
4. Заднюю часть автомобиля можно увеличивать на такую высоту, чтобы она была не выше, чем 3 см передней части.
5. Не рекомендуется делать лифт клиренса больше, чем на 30 мм.
6. В наборах проставок должны быть свои болты и гайки.

Виды растяжек

Рынок автомобильных запчастей и деталей для тюнинга довольно обширен, а поэтому при покупке растяжки на популярные автомобили вы можете выбрать среди нескольких вариантов. Разумеется, наибольшее разнообразие на отечественных просторах среди растяжек для автомобилей ВАЗ. Рассмотрим основные преимущества и недостатки доступных к покупке распорок.

• Односоставная растяжка – наиболее простой вариант, отнимающий минимум полезного пространства в багажнике.
• Модель, называемая телевизором. Между задними стаканами располагается труба круглого сечения с регулировочным винтом. Нижняя часть корпуса крепится к днищу салона (на моделях ВАЗ к болтам крепления ремней безопасности). Преимущество такой растяжки в том, что сохраняется возможность сложить задние сиденья и положить в багажник габаритный груз. Но в случае сохранения функциональности мы теряем жесткость. Конструкция квадратной формы приобретает хорошую жесткость только в том случае, если ответные углы жестко соединены между собой по диагонали. Вот и получается, что эффект от наличия в конструкции нижней части не слишком превосходит результат, который можно получить от обычной растяжки.
• Распорка крестообразная, в форме бабочки. Именной такой вид растяжки будет обладать наибольшей жесткостью, так как имеет диагональное усиления. Недостаток одни, но довольно существенный – после установки растяжки перекрывается доступ к салону, а поэтому складывание сидений не прибавляет полезной площади багажнику.

Описаны отнюдь не все модели, представленные на рынке. В поисках можно наткнуться даже на изделия подобного формата.

Согласитесь, выглядит изделие довольно технологично. Вот только почувствовать на автомобиле с живым кузовом разницу между такой распоркой и самой простой однокомпонентной растяжкой вам точно не удастся.

Варианты крепления

В моделях некоторых производителей способ реализации крепления оставляет желать лучшего.

Верхняя часть распорки ложиться на стакан и прижимается снизу двумя полумесяцами, приваренными к болтам. Судя по отзывам, крепление довольно хлипкое и не вызывает доверия. Но из-за того, что низ верхней части сделан конусом, распорка должна прилегать плотно к стакану, обеспечивая тем самым более-менее устойчивое расположение. В сети можно найти отзывы людей, положительно отзывающихся об эффекте после установки такого рода изделия.

Какую растяжку покупать точно не стоит

Несмотря на, казалось бы, очевидную бесполезность, на рынке можно встретить распорку задних стоек, крепящуюся к штоку амортизатора. Грубо говоря, такую распорку было бы правильнее назвать дополнительным стабилизатором поперечной устойчивости. Абсурдности добавляет и то, что с целью уменьшения вибраций амортизатор к кузову крепится через своего рода сайлентблок. В некоторых случаях по прошествии некоторого времени в автомобиле от распорки такого типа появлялись новые посторонние шумы. Поэтому мы бы не рекомендовали к покупке такого рода элементы тюнинга.

Прибегать к установке такой распорки можно только в том случае, если стаканы задних стоек не имеют четко выраженной формы (к примеру, как на Рено Логан). В таком случае без помощи сварки закрепить распорку стаканов иным способом будет невозможно.

Как установить

Установка растяжки задних стаканов, как и распорки передних стоек, не вызовет проблем даже у начинающего автолюбителя. Регулировочные винты предназначены для точной подгонки изделия к кузову конкретного автомобиля. Делать это нужно еще до прикручивания к кузову. Автомобиль должен стоять на ровной горизонтальной поверхности. После закручивания всех винтов можно слегка подкрутить регулировочный винт, создав незначительное напряжение на растягивание стаканов. Но не более этого! Чрезмерное раскручивание приведет к постоянному напряжению, которое со временем ослабит кузов и приведет к изменению геометрии.

При наличии желания и прямых рук заводской вариант задних распорок можно повторить своими руками (пример показан на видео).

• Распорка своими руками: усиливаем жесткость кузова
• Зачем же они нужны?
• Распорка задних стоек
• Распорка передних стоек

Почти каждый автомобилист во время езды сравнивает свою машину с «ласточкой» водителя, который рядом стоит в пробке. Хорошо, если у Вас дорогая машина, изготовленная пару лет назад.

Гораздо хуже, если у Вашего соседа по пробке такая, еще и тюнингованая. Именно такое маленькое соревнование длиной в 5 – 10 минут заставляет автомобилистов «фаршировать» свои машины разными прибамбасами. Некоторые из этих наворотов вообще не нужны, а некоторые даже полезны. Одним из полезных тюнинговых приемов является установка распорок.

О чем идет речь

Прежде чем разобраться, что такое проставки для увеличения клиренса, нужно разобраться, что такое клиренс. Клиренс, иными словами дорожный просвет – расстояние, которое находится между самой нижней точкой корпуса автомобиля и дорогой.

Собственно, зачем автомобилисту нужно увеличивать клиренс? Как уже было сказано, различные ситуации могут приводить к тому, что дорожный просвет уменьшается (порча пружин и креплений, например), или же заводской был недостаточно велик. А автомобиль – это в первую очередь средство передвижения. Плотно прилегающий к земле автомобиль не сможет ехать, не повреждая днище. Это может серьезно сказаться и сделать машину непригодной для езды, потому и появляется вопрос об увеличении расстояния до дороги. Также увеличение клиренса интересует людей, которые любят разъезжать по бездорожью.

Итак, увеличение клиренса часто осуществляется при помощи специальных проставок. Особенно распространено это в случае просадки «родных» пружин. Эти проставки представляют собой пружинистые механизмы или дополнительные крепежи. С поставленной задачей увеличителя просвета они отлично справляются. Более того, процедура крепления таких увеличителей наиболее доступна, так как сами они не обойдутся дорого – одну проставку можно купить за цену от 1000 рублей.

Не хуже проставок справляются и пневмобаллоны. Выходит даже дешевле, и «здоровый» автомобиль с исправными пружинами не страдает.

Однако для принятия решения о необходимости такой модификации следует учесть и факторы риска. Конечно, плюсов у данной идеи предостаточно, но и без минусов не обходится – так или иначе, любое изменение в «родной» конструкции всегда лежит на совести автомобилиста, и гарантий на ее эффективность никто не дает. Перед тем, как решиться на модификацию для увеличения дорожного просвета, взвешивают все «за» и «против».

Плюсы и минусы распорок

Многие водители, которые установили распорки либо своими руками, либо в специализированных мастерских, отмечают следующие плюсы:

1. На поворотах особенно чувствуется устойчивость и легкость управления.
2. Значительно уменьшается вибрация кузова.
3. Увеличивается устойчивость движения по ровной дороге.
4. Уменьшается риск появление трещин на металле.

В чем еще плюс растяжек, так это простота монтажа. Необходимо всего лишь закрутить хорошо болты и гайки.

Минусы распорок:

1. Жесткая сцепка не гасит вибрации. Если без распорки каждая часть кузова изгибается отдельно друг от друга, то с распоркой одна сильная деформация сбоку передает силу другой стороне.
2. Труба распорки может мешать проводить диагностические и ремонтные работы двигателя.

Стоят распорки недорого. Самая дешевая в районе 1 тысячи рублей.

Разновидности

Чаще всего для тюнинга используются 2 вида распорок – регулируемые и нерегулируемые. На практике оказалось, что распорка с регулирующим механизмом хуже, чем без него потому что состоит из 2 частей. Такая распорка не принесет огромной пользы после установки и добиться нужного успеха не получится.

Различия бывают и в креплениях. Наиболее часто используются распорки с 2 и 3 отверстиями для установки. Дольше всего прослужит “железка” с 3 точками крепления, но для ее монтажа иногда необходимо сверлить отверстия в кузове. Также стоит отметить, что ее установка сложнее.

Нерегулируемые растяжки стоек в основном изготавливаются под определенную модель автомобиля. Регулируемые же чаще всего универсальные, их можно установить в любой автомобиль даже в случае, если не подойдут отверстия.

Распорки отличаются и по способу изготовления. Некоторые из них изготавливаются из цельного материала при помощи технологии горячего штампования. Также есть распорки, состоящие из ранее изготовленных частей, которые соединяются путем сварки. Надежнее первый вариант, но и второй может принести много пользы после установки, увеличив жесткость кузова.

Некоторые автовладельцы увеличивают жесткость кузова установкой распорки задних стоек, однако данный вариант не распространен, так как деталь уменьшает свободное пространство в багажнике, которого зачастую итак не хватает.
