Радиатор отопителя

Почему не работает кондиционер: ТОП распространенных проблем

Даже при регулярном обслуживании климат-контроля в автомобиле возможно появление мелких помолок и неисправностей, которые рекомендуется своевременно устранять. Наиболее распространенными ситуациями являются:

1. Поломка компрессора – наличие потеков технической жидкости и посторонний шум при включении кондиционера свидетельствует о нестабильной работе компрессора. Для устранения последствий аварии необходимо заменить оборудование и проверить целостность корпуса и натяжного ремня;
2. Выход из строя конденсора – данное устройство отвечает за охлаждение хладагента, в результате чего происходит снижение температуры в салоне автомобиля и снижается рабочая температура оборудования. Неработающий конденсор является причиной перегрева кондиционера и без системы защиты климат-контроль может сгореть;
3. Проблемы с исправителем – наличие воды в салоне или неприятный запах являются причиной эрозии покрытия исправителя в кондиционере. Для восстановления функционирования климат-контроля необходимо заменить расходные детали, а также промыть корпус техническим спиртом или любым другим дезинфицирующим средством;
4. Неисправность терморегулирующего вентиля – предназначение ТРВ клапана заключается в дозировки объема хладагента во время подаче к рабочей камере, что позволяет регулировать температуру воздуха в салоне автомобиля. Основными признаками проблем с ТРВ являются цикличная работа климат-контроля или самопроизвольные скачки температуры;
5. Выход из строя ресивера-осушителя – предназначение устройства заключается в удалении влаги внутри системы кондиционирования, что защищает климат-контроль от короткого замыкания и стабилизирует рабочую температуру. Проблема осушителя диагностируется обмерзанием магистральных патрубков и является причиной неправильной заправки оборудования;
6. Поломка вентилятора – данное оборудование необходимо для дополнительного охлаждения хладагента при завышенной температуре вещества. Симптомами неисправности вентилятора являются посторонние шумы при работе кондиционера и завышенная температура в салоне: для ремонта потребуется заменить подшипник или контактное реле;
7. Проблемы с датчиком давления – система является предохранителем, отключающим оборудование при критически высокой температуре. Неисправность датчика характеризуется нестабильной работой или внезапным отключением кондиционера и требует полной замены детали.

При наличии проблем с функционированием системы климат-контроля рекомендуется в кратчайшие сроки устранить причину неисправности – пренебрежение ремонтом в данном случае чревато выходом из строя всего оборудования, что вынудит сделать дорогостоящий ремонт.

Toyota Corolla 3zz › Logbook › Устранение запотевания стёкол — замена радиатора печки

Итак вопрос начался с этого поста. Драйвовчане вынесли вердикт — под замену радиатор печки. На всякий случай позвонил бывшему хозяину Короллы. Он сказал, что такая проблема у него была, печку уже доставали и ремонтировали. Дал совет менять, а не заниматься всякими промывками. В итоге был заказан радиатор SAT STTY473950.

Наступил день Х. Вооружившись распечаткой мануала по разбору салона, направился в гараж. Рассчитывал, что займёт у меня это дело минимум день, в итоге отделался 4 часами с перерывом на обед. Видимо облегчили работу мне «предыдущие руки», что ремонтировали радиатор.Первым делом необходимо было снять центральную консоль с подлокотником между сидениями. Для этого достаём пепельницу. Откручиваем набалдашник ручки КПП и снимаем эту часть, вынув штекеры прикуривателя и его подсветки. Под пепельницей видим два винта на плюсовую отвёртку — выкручиваем. Также в подлокотнике выкручиваем ещё два болта на 10. Затягиваем ручник посильнее и достаём центральную консоль. Дальше я снял панель климат-контроля, хотя это делать не обязательно. Держится просто на защёлках. Следом необходимо было снять панель под ногами водителя. И тут меня ждал большой сюрприз в хорошем смысле слова =). Просунув голову под рулевую колонку, я увидел, что моему взору открывается радиатор печки и вроде ничего особо не мешает его извлечь. А ведь по мануалу и советам бывалых нужно было разобрать всю торпеду (верхнюю и нижнюю), снять руль и ещё много чего.

Источник статьи: http://www.drive2.com/l/516198170326205619/

Поэтапная инструкция по замене радиатора печки на Тойоте Королле

В первую очередь стоит найти подходящий для вашей модели радиатор, который без всяких доработок встанет на место испорченной детали. Найдя и заказав радиатор, ждем его доставки и по прибытию можно начинать процесс замены. Стоит отметить, для замены радиатора обязательно потребуется гараж, так как процесс примерно займет два дня времени.

Итак, приступим. На первом этапе загоняем автомобиль в гараж и вытаскиваем абсолютно все личные вещи с передней части салона. Освободив рабочее место, приступаем к снятию передней панели. Как бы нам этого не хотелось, но радиатор не заменить без ее снятия. Начинаем со снятия центральной панели и магнитолы.

Сняв центральную панель, нам не обходимо вытащить панель, находящуюся с водительской стороны, а фото она справа от руля

Сделав это важно полностью открутить там гайку, которая крепко держит панель на кузове. Выглядит это примерно так

После этого вытаскиваем приборный щиток, и полностью отсоединяем его от всех проводов. Заранее желательно запомнить какой провод куда цеплять. Проделав се это можно считать, что полдела по разборке торпеды, практически, уже было сделано.

Далее нам необходимо снять бардачок со стороны пассажирского сидения и снять панель коробки передач, которая тоже будет мешать в отсоединении всей торпеды.

Также нам необходимо открутить болт находящийся сверху панели под скрывающей пластмассой. На фото отчетливо видно это место. Аккуратно вскрываем и выкручиваем болт.

Далее отключаем все провода из разъемов, слегка сдвигаем панель и откручиваем вентилятор. Трубу можно не снимать, она вам сильно мешать не должна. В процессе снятия можно все почистить и отмыть. Вам же будет приятнее сидеть в почищенном салоне.

После того как все это было снято можно приступать к самой печке. Открываем капот. Нам необходимо найти шланги идущие к печки и отсоединить их

Очень важно при снятии подставить баночку, так как часть антифриза будет вылито наружу

Далее полностью вынимаем печку из салона. Выглядеть они могут так, как указанно на фото ниже.

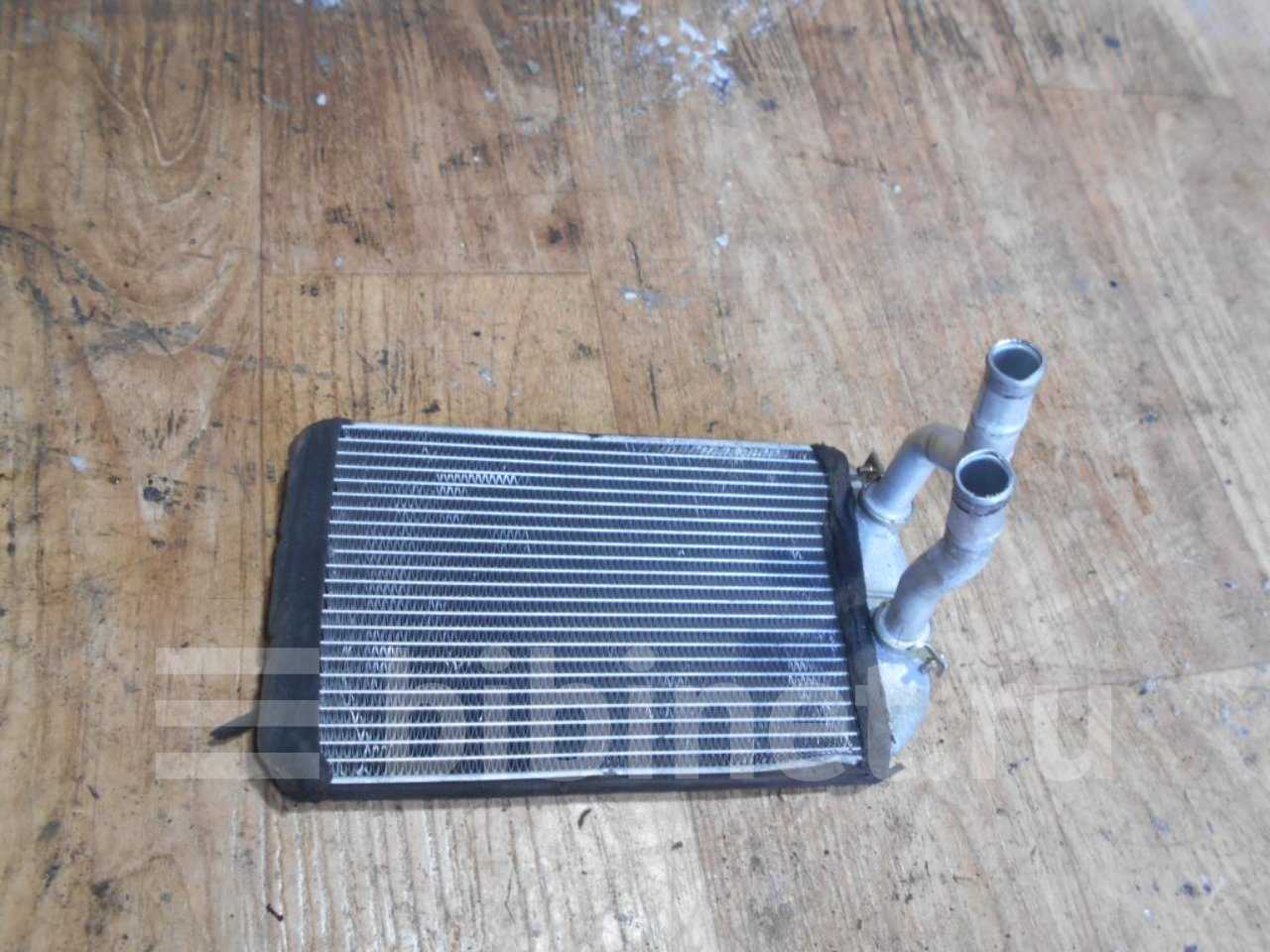

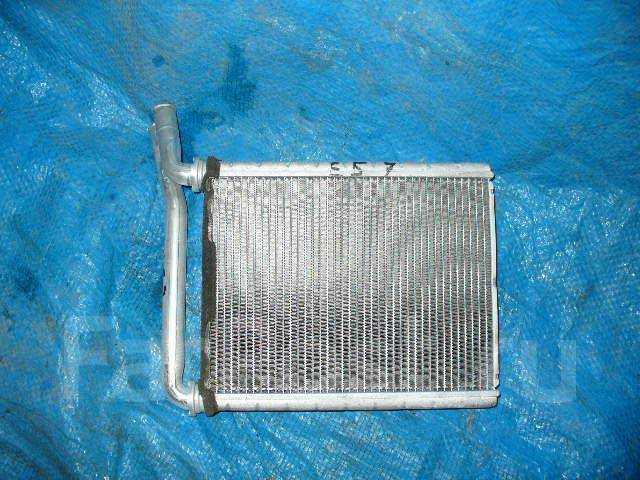

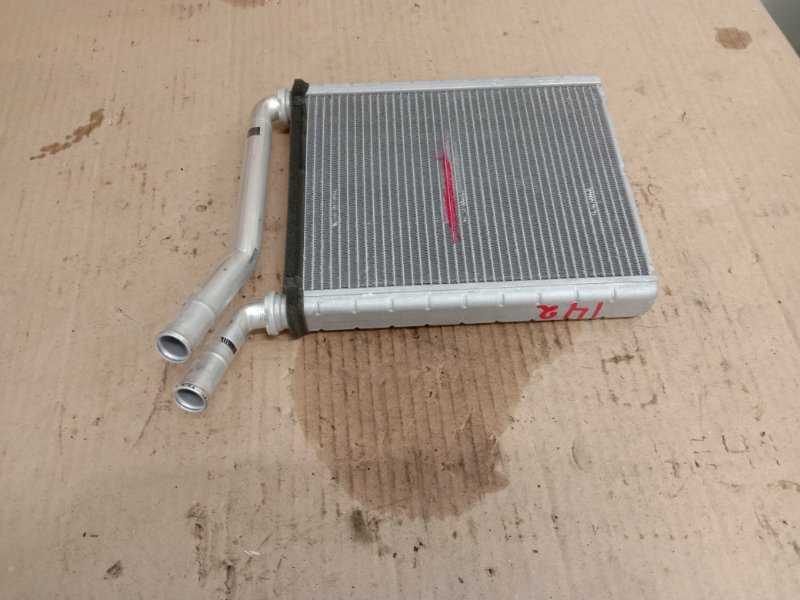

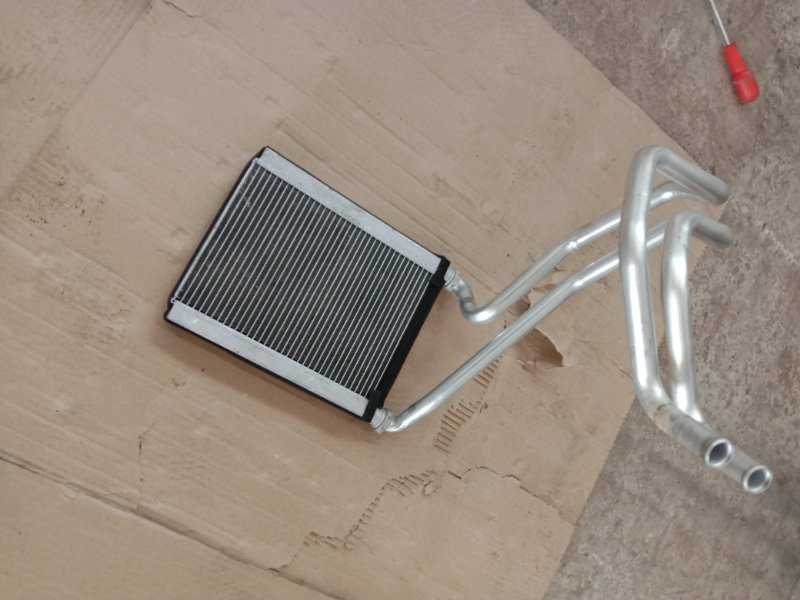

Сняв печку, вытаскиваем из нее старый радиатор и вставляем на тоже место новый. Кстати, стоит опять же все почистить и смазать для более отлаженной работы всего греющего узла. Старый радиатор выгладил так.

После того как была заменена деталь, можно приступать к процедуре обратной сборки. Все ставим на свои места в той же очередности, как и разбирали. В конечном итоге должно все получиться и выглядеть примерно так.

Самостоятельная замена печки не очень сложна, однако может занять немало времени и сил. Однако вам не придется платить 6000-7000 тысяч за замену радиатора на сто. И плюс вы все сделаете намного качественнее и чище чем работники сто. По окончанию работ не стоит забывать о том, что необходимо долить антифриз в систему, так как когда вы снимали шланги, он вылился.

Залив антифриз, заводим машину, прогреваем, включаем печку и радуемся.

Тойота королла 120 как снять радиатор печки на – Тойота королла 120 кузов печка – Устройство печки Тойота Королла 120 кузов — Выкуп авто в Санкт-Петербурге, скупка автомобилей в любом состоянии в СПб срочно и дорого // РЕМАВТО

Мы с шурином 10 минут ковырялись, а потом пошли попили чайкУ и за 30 секунд я вытащил левую часть печки в «одну каску». Обратно кстати также за минуту вкорячил без особых усилий. Полный размер Извлечённая левая часть печки.

Теплообменник на Toyota Corolla (E12)

Пользуясь случаем, отмыл всё внутри активной пеной и продезинфицировал антисептиком можно использовать хлоргексидин. Пассатижами под капотом отсоединяем хомуты и сдёргиваем резиновые шланги печки. Предварительно под шланги подставляем чистую литровую стеклянную банку, чтобы не пролить антифриз на пол.

Остатки пригодятся для долива в бачок расширителя. Вместо банки можно использовать чистую пластиковую бутылку из под воды, предварительно разрезав её пополам канцелярским ножом. Одеваем полуметровый 18мм резиновый шланг на каждую трубку печки и продуваем, выльется ещё грамм антифриза.

Делаем это для того, чтобы после развальцовки трубок отопителя, антифриз не пролился в салон или корпус печки. Идём в салон, на всякий случай подставляем небольшой радиатор печки тойота королла 120 тазик под извлекаемый радиатор.

Берём плоскую отвёртку, обматываем кончик изолентой, чтобы не поцарапать алюминиевые трубки и развальцовываем радиатор. Сначала нижнюю трубку, потом верх. Возможно выльется чуть чуть антифриза.

Запчасти Toyota Corolla NZE120

Постукивающими движениями разъединяем трубки. Будьте внимательны, не потеряйте уплотнительные резиночки!

Я всё же решил оставить родные, так как SAT-овские были толще почти на 1мм, иначе трубки при обратной сборке садились не до конца. Покачивающими движениями извлекаем старый радиатор. Желательно, чтобы вам помогал кто нибудь, отводя обе радиатор печки тойота королла 120 в сторону ближе к моторному отсеку.

Китайские радиаторы обычно короче в длину, поэтому вставляйте их до УПОРА, а образовавшуюся слева щель конопатьте поролоном, чтобы радиатор печки тойота королла 120 было лишнего подсоса воздуха внутрь корпуса печки, иначе одна сторона будет дуть холоднее! Вставляем трубки не забываем про резиночкинемного подстукиваем внутрь, чтобы плотнее сели и завальцовываем отвёрткой.

Одеваем шланги под капотом, обжимаем хомутами. Проверяем систему на герметичность! Без окончательной сборки временно подцепляем только компьютер одеваем 4 фишки подключаем аккумулятор и на секунд заводим авто. Заведите машину, нажмите на педаль газа, что позволит выгнать остатки воздуха из отопительной системы. Проверьте, насколько лучше стал работать отопитель.

Если промывка не дала результата, проверьте радиатор на герметичность. При протеканиях ремонт не поможет. Требуется полная замена элемента. Замена Если замена радиатора печки является единственным способом вернуть к жизни отопительную систему, сначала найдите подходящий новый радиатор.

После этого можно начинать работу по разборке, замене и обратной сборке узла. Уберите из автомобиля всё, что может помешать работе. Особенно это касается вещей радиатор печки тойота королла 120 передней части салона. Снимите переднюю панель. Без этого добраться до радиатора не получится. Сначала демонтируется центральная панель, аудиосистема.

Со стороны водителя извлеките панель, расположенную справа от руля если Тойота Королла праворульная. Снимается она после откручивания гайки, которая держит панель на кузове.

Достаньте щиток приборов, отключите от него все провода. Проводку лучше предварительно пометить, чтобы потом без проблем собрать обратно.

Демонтаж и замена деталей

1. Чтобы снять печку, вам потребуется в области ног переднего пассажира открутить несколько крепёжных элементов. Моторчик отопителя Тойоты Короллы находится там.
2. Снимите хомуты, открутите крепёжные винты. Теперь лючок открывается путём его поддевания плоской отвёрткой. Здесь ничего сложного.
3. Электромотор нужно извлечь из корпуса отопителя. Для этого сам корпус и вентилятор (крыльчатку) следует прогреть обычным феном. Так его будет легче снять. Лучше подойдёт строительный фен, так как он сможет прогреться до 200 градусов. Бытовой фен сработает, но потребует больше времени.
4. Заручитесь помощью напарника. Один будет греть, а второй — аккуратно выталкивать электромотор из пластикового корпуса. Будьте предельно осторожными, чтобы не сломать корпус.
5. Разобрав отопитель, вы можете поменять её детали, проверить работу и заодно обработать элементы смазкой, промыть и продуть всё как следует.
6. Перед обратной сборкой советуем проверить работу моторчика. Для этого подключите к нему любой источник постоянного тока. Если он вращается без шума и препятствий, тогда собирайте узел в обратной последовательности.

У Тойоты Короллы конструкция и работа узлов не вызывает особых нареканий. Время идёт, а потому даже самые надёжные автомобили могут выдавать те или иные проблемы. Устранить их не так сложно. Но при отсутствии опыта или навыков лучше обратиться в хороший сервис.

Оставляйте комментарии и пишите, как на вашей Королле работает отопитель, что вам приходилось с ним делать. Обязательно обсудим эти вопросы, постараемся ответить на вопросы и дать дельные советы.

Возможные причины плохого обогрева

Когда на Тойоте Королле в кузове 120 плохо греет печка, нужно рассмотреть две основные потенциальные причины.

• плохая циркуляция охлаждающей жидкости, которая находится в радиаторе печки;
• слабый поток воздуха, генерируемый вентилятором печки.

Важно! Если печка не работает совсем, тогда попробуйте проверить состояние реле и предохранителей в монтажном блоке. Часто причина оказывается банальной и легко устраняемой

Когда проблема не в реле или предохранителях, у вас есть два варианта — обратиться в автосервис, где с вас возьмут неизвестно сколько и непонятно за что, либо взяться за Тойоту Короллу своими руками. Это займёт больше времени, но сэкономит деньги и даст неоценимый опыт в ремонте и обслуживании автомобиля.

Рассмотрим потенциальные причины и способы устранения неполадок отдельно.

Плохая циркуляция ОЖ в радиаторе

Ваша печка дует холодным воздухом или слегка тёплым, если нарушена циркуляция охлаждающей жидкости внутри отопительного радиатора.

1. Посмотреть уровень охлаждающей жидкости, заглянув в расширительный бачок. Если жидкости охлаждения мало, её может не хватить на эффективную работу печки. Проблема простая, но актуальная среди молодых водителей и владельцев 120-й Тойоты Короллы. Так что начните с проверки элементарных причин. Долейте необходимое количество охладителя и проверьте, возобновилась ли работа отопителя.
2. На пробке радиатора нарушена герметичность. Нередкое явление. В норме давление внутри системы на Тойоте Королле составляет немного больше 1 килограмма. Определить это можно по степени упругости шлангов, когда двигатель прогрет. Давление повышается после срабатывания термостата.
3. Нарушена работа крана печки. Работает краник печки на Тойоте Королле от электромоторчика из салона автомобиля с помощью тяги. Эта тяга выглядит как жёсткая стальная проволока, которая зафиксирована на флажке краника печки. Если он заклинил или плохо перемещается, лучше сразу заменить элемент.
4. Выход из строя насоса или термостата. Если неисправен термостат, он просто не срабатывает при прогреве двигателя и печка не работает. Проблемы с помпой или насосом не дают перекачивать должным образом охлаждающую жидкость.
5. Загрязнение в печке и радиаторе. Систему рекомендуется периодически промывать. Промывку делают разными способами. Но лучше всего снять шланги подачи и возврата жидкости охлаждения, вставить на их место временные шланги, подключить компрессор и прокачать по системе какой-нибудь очиститель. Умельцы из народа используют перекись водорода, жидкости для прочистки канализации и даже простоквашу. Перед этим нужно слить всю охлаждающую жидкость из системы, прокачать очищающим средством, а затем просто продуть воздухом через компрессор. Заливайте обратно охлаждающую жидкость, погазуйте, запустив двигатель, чтобы избавиться от лишнего воздуха в системе. Примерно так выглядит обычная промывка отопителя, выполненная своими руками.
6. Не работают или плохо функционируют заслонки. Тут без визуальной проверки не обойтись. Придётся разобрать конструкцию и посмотреть, насколько плотно заслонки прижимаются, открываются и реагируют на изменение положения регулятора. Их можно уплотнить, подкорректировать или просто поменять на новые, если есть механическая поломка заслонок.

Как устроена печка?

В автомобилях с номером кузова Е120 и E150 2012 и некоторых других годов выпуска отопительный прибор устроен практически одинаково, поэтому обслуживание и уход принципиальной разницы не имеют.

Если свистит вентилятор печки, сама система обогрева перестала работать, воздух перестал правильно циркулировать или, наоборот, устройство нагревается, когда это не требуется, стоит проверить радиатор печки.

Для примера рассмотрим, как устроен отопитель на Toyota Corolla Е12 2003 года выпуска. Модель эта достаточно старая, поэтому устройство ее элементов несложное. Стоит заметить, что авто в кузове 100 и 110 имеет одинаковую конструкцию отопителя. Неполадки появляются со временем, чаще всего это следующие проблемы:

• На Тойота не работает вентилятор печки.
• В целом не работает печка.
• Воздух поступает только с одной стороны.
• Происходит утечка охлаждающей жидкости.
• Плохо греет печка, или работают не все ее режимы.
• Радиатор подает влажный воздух.
• Вышел из строя моторчик.
• Появился неприятный запах.
• Отопитель не может включиться.

Замена радиатора печки:

Работы проводятся из салона автомобиля.

1. Демонтировать центральную панель.
2. Снять климат и магнитолу.
3. Убрать бардачок со стороны водителя.
4. Снять панели из пластика около коробки.
5. Открутить болты крепления рулевой колонки (4 шт.) и снять ее.
6. Снять клеммы аккумулятора и все провода.
7. Снять второй бардачок, находящийся около пассажира, и панель КПП.
8. Снять вентилятор радиатора.
9. Перейти к капоту автомобиля – остальные работы будут проводиться в нем.

Выпустить фреон и демонтировать компрессор системы кондиционирования.

1. Снять идущие от краника к печке трубки и поставить под них емкость для слива антифриза.
2. Снять шланги с кондиционера.
3. Снять печку на Королле и заменить находящийся в ней радиатор на новый.
4. Собрать устройство в обратной последовательности.

Замена печки на Королле более поздних поколений (130, 140, 150 и 160) производится аналогично.

Новый радиатор на Короллу можно поставить и на СТО, но из-за того, что в процессе необходимо снимать торпеду, ценник на данную процедуру немаленький – от 6 тыс. руб

Если менять радиатор своими силами, важно учитывать, что весь процесс занимает от 1 до 2-х дней, поэтому лучше проводить замену в гараже

Приведенным выше руководством можно воспользоваться, чтобы узнать, как снять радиатор печки на Тойота Королла 121 – принцип будет тем же.

Бегать

Подвеска Toyota Corolla 150 хорошо сбалансирована для комфорта и управляемости. Ее компоненты упорно выступают против плохих российских дорог. Кусты стабилизатора портят картину, преодолев примерно 30 000 км. В дальнейшем рекомендуется поменять их на расширенные, с большим ресурсом. Пластиковые передние опоры были слабыми. Он начинает стучать через 30-40 тыс. Км. Были приняты дальнейшие меры, улучшен вспомогательный материал и уменьшено количество жалоб.

Рулевое управление тоже было не на высоте. Через 30-40 тыс. Км были заменены как рулевой вал, так и рулевая рейка. Знак. Стуки и откат в случае неравномерности движения.

Зачем проводится замена печки Тойота Королла 120?

Наиболее распространенной поломкой печки автомобиля считается ситуация, когда устройство просто перестает «дуть», то есть подавать нагретый воздух и согревать салон. Это может произойти по разным причинам, в числе их забитый радиатор (особенно актуально для тех владельцев, кто использует герметик). Также может быть такая ситуация, когда работает печка, но нужных оборотов она не достигает. Проблема чаще всего кроется в вентиляторе печки, который в таких ситуациях либо ремонтируется, либо меняется на новый.

Причиной слабой работы печки Тойота Королла 120 может стать появившаяся в радиаторе или патрубках течь. В процессе вытекает антифриз, что может привести к перегреву двигателя. Признаком поломки радиатора станет выход холодного воздуха вместо нагретого и, как результат, отсутствие обогрева салона.

Также специфической причиной неисправности печки может стать забравшаяся в систему мышь. На форумах можно найти не одну подобную историю. В любом случае при появлении признаков неисправности и проведении диагностики нередко требуется замена той или иной запчасти.

Рассмотрим, как самостоятельно заменить радиатор и прочие составляющие системы.

Почему не работает печка на Тойота Королла

4013 Просмотров 02 Апр 20

Если печка дует холодным воздухом или вовсе перестала работать, водитель и пассажиры вряд ли будут в восторге, так как в зимнее время это доставляет множество неудобств. Если плохо греет печка, в салоне станет холодно. Избавиться от этой проблемы можно и самостоятельно. Как найти и поменять детали, вышедшие из строя, проиллюстрирует наша статья.

Как устроена печка?

В автомобилях с номером кузова Е120 и E150 2012 и некоторых других годов выпуска отопительный прибор устроен практически одинаково, поэтому обслуживание и уход принципиальной разницы не имеют.

Если свистит вентилятор печки, сама система обогрева перестала работать, воздух перестал правильно циркулировать или, наоборот, устройство нагревается, когда это не требуется, стоит проверить радиатор печки.

Для примера рассмотрим, как устроен отопитель на Toyota Corolla Е12 2003 года выпуска. Модель эта достаточно старая, поэтому устройство ее элементов несложное. Стоит заметить, что авто в кузове 100 и 110 имеет одинаковую конструкцию отопителя. Неполадки появляются со временем, чаще всего это следующие проблемы:

• На Тойота не работает вентилятор печки.
• В целом не работает печка.
• Воздух поступает только с одной стороны.
• Происходит утечка охлаждающей жидкости.
• Плохо греет печка, или работают не все ее режимы.
• Радиатор подает влажный воздух.
• Вышел из строя моторчик.
• Появился неприятный запах.
• Отопитель не может включиться.

Как отремонтировать?

Только разобрав прибор, можно точно определить, почему он не работает. Перед тем как снять радиатор, проверьте, исправно ли реле; реже перегорает предохранитель. Если причина в них, чистка или ремонт могут не понадобиться.

Для удобства работы желательно убрать из салона все посторонние предметы. Для того чтобы снять печку на Короле, потребуется снять приборную панель, иначе достать радиатор отопителя не получится.

Начинать съем центральной панели нужно с водительской стороны

Обратите внимание, что у 100-го кузова это место находится с правой стороны

Гайки, как правило, прикипевшие, и их требуется обработать WD-40.

Конструкция переключателя вентилятора отопителя в Тойота Королла 2008, 2012 годов несложная, однако собрать прибор обратно довольно сложно. Рекомендуется фотографировать все в процессе разборки.

Кроме троса, должны сниматься все рычаги, иначе они будут мешать разобрать конструкцию. Отвертка пригодится для съема пружинной защелки, после этого можно будет достать кожух радиатора и вытащить печку из кожуха.

После того как вы сможете разобрать ее, можно будет проделать необходимый ремонт, осуществить промывку системы.

Реже может потребоваться замена радиатора. Сняв его, вы можете осуществить ремонт крана отопителя или его замену. Проверьте расположение патрубков, поменяйте старые на новые, так как могут отмечаться трещины. Если радиатор исправен, его можно установить обратно.

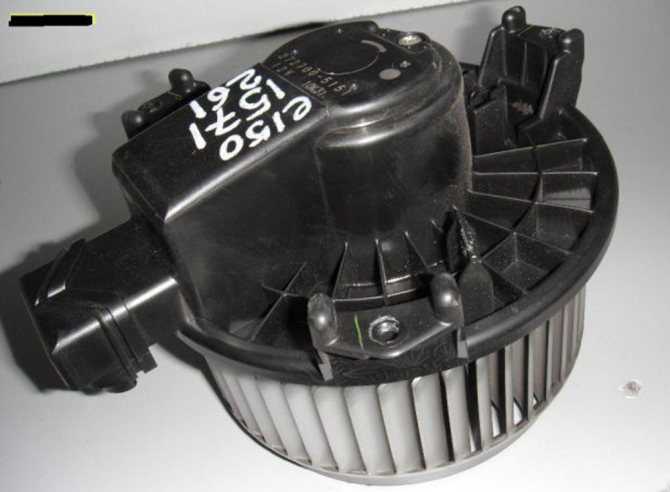

Далее требуется проверить моторчик. Эта деталь достаточно уязвима и может выходить из строя чаще других. Электродвигатель фиксируется при помощи специальной пластины, снять которую несложно – достаточно поддеть ее отверткой.

Снимите с вала мотора крыльчатку; придется снимать и пружинные скобы, поскольку они удерживают двигатель.

Проще всего заменить двигатель целиком.

Трудно найти на него отдельные детали, даже если у вас автомобиль 2012 года выпуска, не говоря уже о более старой E12.

Часто автолюбители торопятся разобрать печку, чтобы сделать ремонт или прочистку, и забывают проверить реостат. Если проблема в нем, что бывает нередко, разбирать прибор полностью не потребуется. Чаще всего диагностировать неисправность можно, если вы заметили, что перестали срабатывать режимы выключателя.

Реостат нужно искать за вентилятором печки. Он всегда находится с пассажирской стороны. Добраться до него можно через воздуховод, снимать вентилятор не нужно. Для удобства работы нужно будет снять обшивку бортового компьютера: для этого потребуется только открутить несколько саморезов.

Реостат обычно не ремонтируют, а меняют полностью.

Вывод

Эксплуатация автомобильного отопителя может длиться достаточно долго. Но со временем некоторые детали выходят из строя, что затрудняет включение мотора печки и прогрев салона.

Любой автовладелец Тойота 2003, 2008, 2012 и других годов может самостоятельно заменить неисправные компоненты, потратив на это немного времени.

Если остались вопросы по ремонту отопления, в Сети есть много видео, которые помогут решить эту техническую проблему в моделях разных видов: Тойота универсал, Ранкс, Королла Спасио, авто E120, E150, E12, 2012 и других годов выпуска.

4.9. Радиатор отопителя

ОБЩИЕ СВЕДЕНИЯ

Предупреждениеподразделе 12.24

Ниже подробно описывается порядок снятия радиатора отопителя. Гораздо проще снять радиатор после снятия испарителя, однако для этого надо предварительно разгерметизировать магистраль системы кондиционирования и удалить хладагент. Процедура снятия испарителя описана в подразделе 4.14. Перед тем как приступить к разгерметизации системы обязательно ознакомьтесь с предупреждением в подразделе 5.2.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. Слейте охлаждающую жидкость (см. подраздел 2.8.4).
3. Работая со стороны моторного отсека, отсоедините шланги отопителя на перегородке моторного отсека (указаны стрелкой). Втолкните резиновый уплотнитель на перегородке моторного отсека внутрь салона, отсоединив закраины уплотнителя от краев отверстия в перегородке.
4. Снимите центральную стойку, перчаточный ящик, накладку перчаточного ящика, пепельницу, приемник и лицевые панели центральной стойки.
5. Руководствуясь описанием подраздела 4.10 снимите панель управления отопителем/ кондиционером.
6. Руководствуясь описанием в подразделе 5.11, снимите электронный блок управления, не отсоединяя разъемы от блока. Отведите блок управления в сторону, чтобы обеспечить достаточное рабочее пространство под корпусом радиатора отопителя.
7. Под передней панелью имеются две стойки золотистого цвета, которые крепятся к полу кузова. Надо отвернуть болт крепления (указаны стрелками) левой стойки к полу кузова, а также болты крепления проводов соединения с массой, но полностью снимать ее не следует. Отверните болты крепления правой стойки и снимите стойку с автомобиля. Предупреждение стороны пластмассовой передней панели стойка крепится винтами-саморезами с крестообразной головкой, ввернутыми в пластмассу. Для их отворачивания пользуйтесь крестообразной отверткой с размером шлицов точно соответствующим размеру шлицов головок винтов. При отворачивании винтов плотно прижимайте отвертку, установив ее так, чтобы не было перекоса. Винты завернуты плотно, поэтому при неправильном отворачивании головки могут быть сорваны.
8. Отверните болты крепления и снимите канал центрального воздуховода.
9. Снимите секцию воздуховода в сборе с делительной заслонкой, которая находится непосредственно над радиатором отопителя и немного смещена вперед. Это необходимо для расширения рабочего пространства около отопителя.
10. Ослабьте затяжку гаек на шпильках крепления левой части корпуса испарителя (см. рис. Снятие испарителя). Блок отопителя крепится тремя шпильками к перегородке моторного отсека. Отверните гайку со шпильки около верхнего рычага педали управления дроссельной заслонкой (указана стрелкой).
11. Отверните гайку и шпильку в правом нижнем углу корпуса отопителя (указаны стрелкой).
12. Отверните последнюю гайку в правом нижнем углу корпуса отопителя (указаны стрелкой).
13. После того как ушки крепления корпуса отопителя сошли со шпилек и край корпуса испарителя кондиционера остался в стороне, достаньте отопитель в сборе из-под передней панели, для чего опустите его вниз. Подстелите на коврик пола большое количество ветоши для впитывания пролитой охлаждающей жидкости

Предупреждение спеша, соблюдая осторожность, чтобы не повредить пластмассовые детали при снятии отопителя. Отопитель в сборе можно снять следующим образом: сначала потяните отопитель от стенки моторного отсека, так, чтобы ушки сошли со шпилек крепления, затем сместите отопитель влево, чтобы не мешал корпус испарителя, опустите вниз и снимите с автомобиля

14. После снятия отопителя с автомобиля отверните два винта, снимите хомуты крепления трубок (указаны стрелками) отопителя к корпусу.

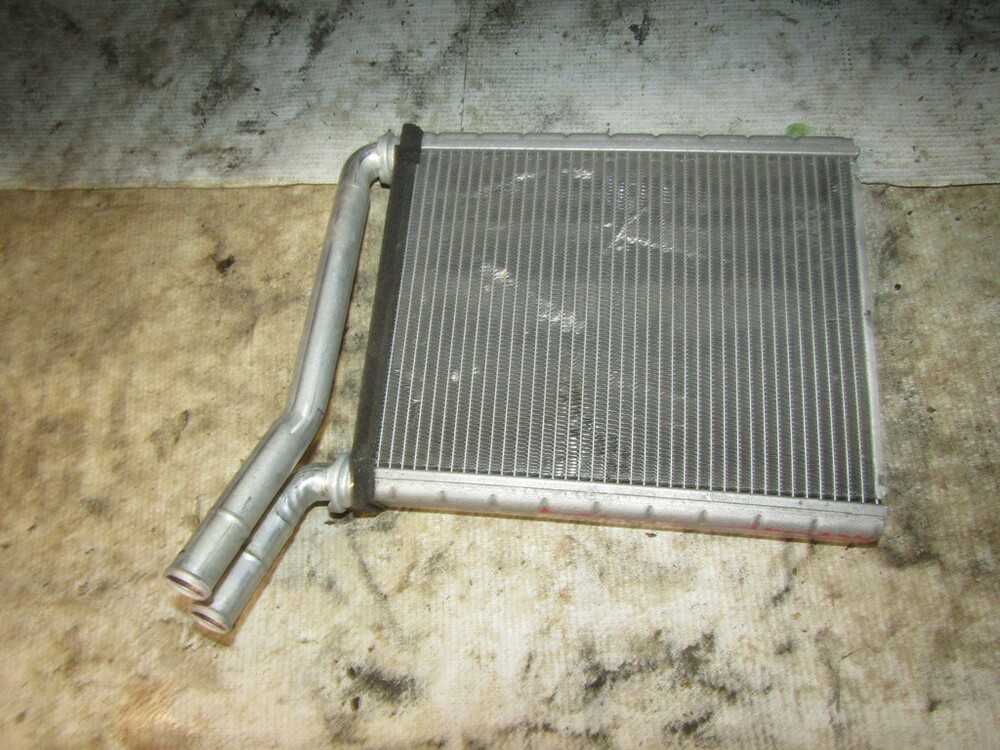

15. Достаньте радиатор отопителя из корпуса.

Установка

Замена радиатора печки на Тойоте Королле

Иногда случается, особенно в старых автомобилях, что салон невозможно разогреть. Особенно печально, если это произошло в зимний период, когда на улице минусовая температура, а ваша машина неспособна обогревать салон. По каким причинам это может произойти? Чаще всего это связанно с поломкой печки. В данной статье мы поговорим об основном виде поломки печки на Тойоте Короле и разберемся, как правильно эту поломку устранять.

Итак, давайте выясним, что чаще всего ломается в печках на данной модели автомобилей. Как правило, из строя выходят две вещи:

• Засоряется или начинает протекать радиатор;
• Ломаются лопасти вентилятора.

Первое происходит намного чаще, так что разговаривать будем в первую очередь о том, как заменить радиатор на данном авто. Поэтапная инструкция поможет нам в этом разобраться. В пример будет поставлена Тойота Соролла 1994 года с правым рулем, владельцам других вариаций, с левым рулем, не стоит расстраиваться. Все действия совершаются в точности как указанно в данной инструкции, только делаем просто все зеркально.

О замене подшипника компрессора кондиционера на Тойоте Королле

Иногда так случается, что подшипник сыпется в связи со своей выработкой. Первым делом необходимо приподнять автомобиль с правой стороны, снять колесо и убрать пластиковый грязевой щиток. Для этого нам потребуется ключ на 10, которым мы выкручиваем 3 шурупа. На фотографии, они выделены.

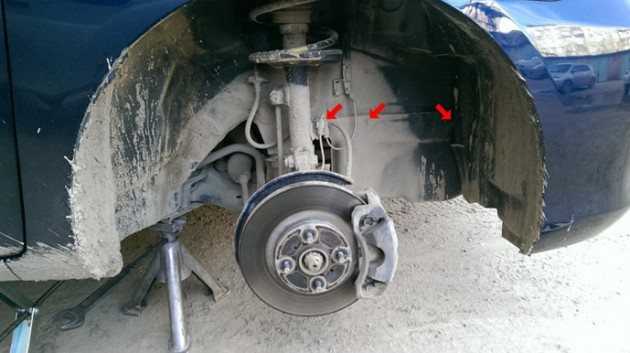

Далее, снизу потребуется открутить 4 болта, самый дальний сидит на гайке, которую требуется придерживать сверху, иначе он может прокручиваться.

Сняв защиту, вы увидите компрессор. Снять его не составит труда – всего несколько болтов. Итак, компрессор снят.

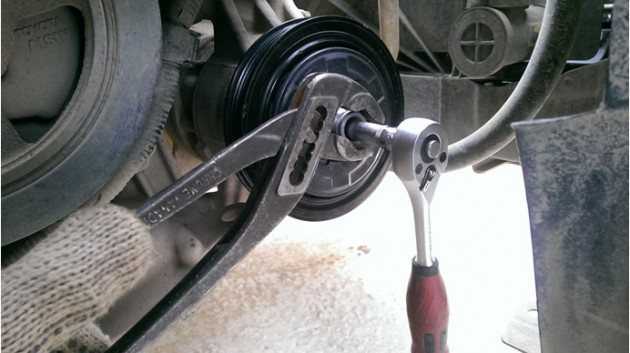

Начинаем его разбирать берем головку на 7 и специальным ключом откручиваем утяжелитель против часовой стрелки – резьба у него обычная. Здесь ничего сложного нет.

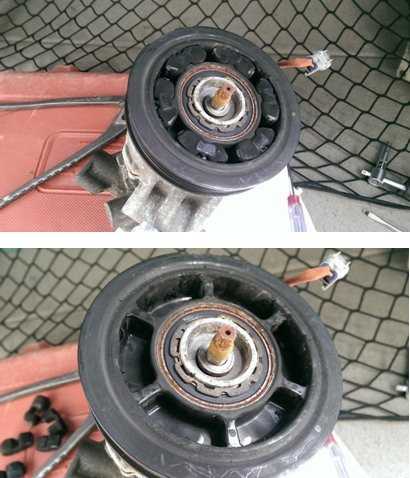

Пластина тоже имеет обычную резьбу, откручиваем ее таким же образом. После того как демпферная пластина была снята, нам потребуется убрать резинки. На фотографиях видно как выглядит компрессор с резинками и без.

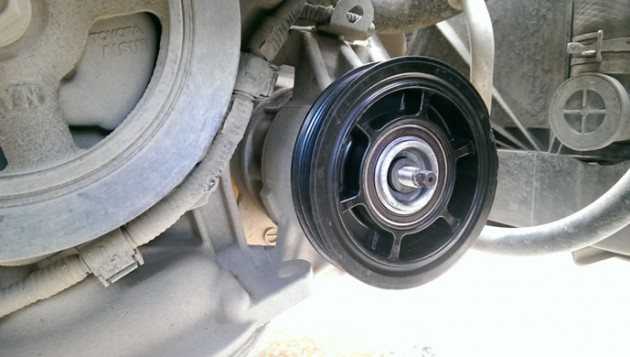

Далее нам необходимо снять стопорное кольцо и шкив. На фото, представленном ниже видно, как выглядит поломанный подшипник.

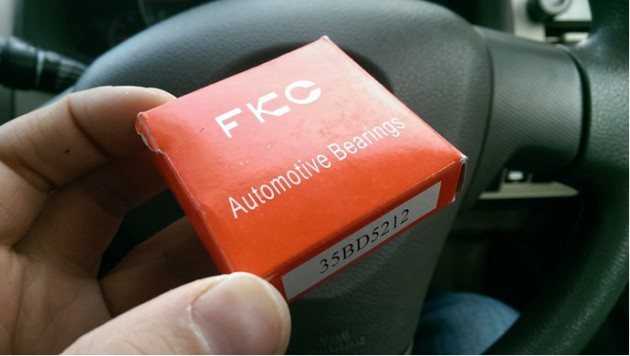

Далее покупаем подшипник. В любом автомобильном магазине с запчастями Тойота. Наш фирмы FKC.

Далее, если сможете, то вытащите подшипник сами, мы же отдали его специалистам, которые произвели выпрессовку старого подшипника и запрессовку нового. Сами снять не смогли, так как одна сторона шкива закрыта, мы побоялись выбивать, так как пластик может сломаться или полопаться.

Спустя 20 минут после отдачи компрессора мастеру, мы получили уже готовую работу.

Далее можно собирать все в обратном порядке. Вставляем резинки, Устанавливаем шкив на место. Устанавливаем также стопорное кольцо

Обращаем внимание на правильность установки резинок на свои места. После этого надеваем пластину и все хорошенько затягиваем

Не забываем про утяжелитель.

Как мы видим, здесь все очень просто. Устанавливаем перебранный компрессор на свое место, хорошо затягиваем болты. Натягиваем родной ремень. Устанавливаем на свое место защиту, колесо. После чего заводим автомобиль и наслаждаемся холодным воздухом из кондиционера. С целым подшипником в салоне тихо и все работает прекрасно.
