Гравитационный клапан ваз 2110 для чего нужен

Признаки неисправности адсорберва

Как становится понятно, возникают проблемы с системой питания:

Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
Увеличивается расход топлива
НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя

Сейчас полезное видео.

Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

Свойство засоряться и приходить в негодность присуще и такой детали, как адсорбер. Неисправности данного устройства могут возникнуть не только из-за пробоины, которая возникла вследствие механических повреждений, но и из-за естественного износа (загрязнения) поглощающего элемента. Признаком неисправностей этой детали может послужить избыточное давление в баке.

Происходит это по причине скопления большого количества паров, которым некуда деться из системы. Проверить автомобиль на наличие этих образований достаточно просто – нужно лишь открыть крышку бензобака и прислушаться к ней. Если вы услышали характерное шипение, значит в емкости скопилось очень много вредных атмосфере паров.

Если подобные симптомы наблюдаются и с вашим автомобилем, обязательно проверьте адсорбер. Можно сделать так – отсоединить шланг, который идет от клапана к коллектору, и заглушить его на несколько дней. Если симптомы не исчезли, и машина по-прежнему выдает «выкрутасы» с оборотами, то, вероятнее всего, адсорбер засорился.

Конечно, с забитым устройством машина будет ехать, как и прежде, но у нее будет «плавающий» холостой ход. Однако стоит отметить, что если вовремя не устранить эту проблему или хотя бы не выпускать периодически из емкости данные образования, то на заправке крышка бака попросту «выстрелит» из горловины, а возможно, даже не откроется.

Последствия демонтажа адсорбера

Определённая часть автомобилистов считает, что любые мероприятия, направленные на улучшение экологии автомобиля, отрицательно сказываются на эксплуатационных характеристиках силового агрегата. В частности, под такую критику попал и адсорбер, необходимость наличия которого, действительно, обусловлена требованиями экостандартов. Пессимисты утверждают, что это устройство не просто бесполезное, оно вредное, поскольку вместо экономии топлива даёт перерасход, вместо улучшения динамики – снижение приёмистости мотора и т. д. В результате просто демонтируют устройство (или электромагнитный клапан). Насколько оправданы подобные действия, есть ли в них логика?

С точки зрения влияния на работу двигателя – при исправном адсорбере оно практически нулевое, поскольку практически не влияет на работу топливной системы в части подачи бензина к мотору. Достигается ли при этом экономия? Теоретически – да, хотя и незначительно, поскольку часть бензина не испаряется, а возвращается в бензобак. На практике проверить это достаточно трудно, особенно в количественных показателях. А если верить отзывам автовладельцев, то позитивные материалы встречаются намного реже отрицательных, хотя степень доверия к ним намного больше. В любом случае не следует ожидать от адсорбера какого-то чуда, особенно касательно экономии горючего. Честно говоря, и экологический вклад вряд ли можно назвать ощутимым, особенно по сравнению с функционированием каталитического нейтрализатора.

Что же касается заявлений о вреде устройства, они выглядят безосновательными. Вы можете убрать адсорбер и в 99% случаев не почувствуете никаких изменений в поведении двигателя. Впрочем, существует мнение, что поскольку бензиновые пары теперь конденсироваться не будут, то вы тем самым ликвидируете все искусственные препятствия на пути горючего к камере сгорания (клапана, датчики, сепаратор, фильтр). Сама процедура отключения адсорбера состоит в добавлении на шланг, идущий от сепаратора, фильтра тонкой очистки (подходит от карбюраторных моделей ВАЗ). В этом случае бензиновые испарения благополучно будут улетать в атмосферу. При этом шланг, идущий от электромагнитного клапана, просто пережимают. Но поскольку работа адсорбера контролируется бортовым компьютером, такое изменение конструкции будет воспринято как поломка, с соответствующим загоранием Check Engine. Чтобы убрать эту ошибку, потребуется перепрошивка ЭБУ.

Из несомненных минусов такого шага можно назвать следующие:

вы внесёте «посильный» вклад в ухудшение экологической обстановки. Минимальный, но всё же;
в салоне может появиться запах бензина/солярки;
такой же запах будет чувствоваться и рядом с машиной, но далеко не очевидно.

Есть и достоинства, которые также отмечены многими пользователями:

когда адсорбер расположен в моторном отсеке, если его убрать, освобождается немало дефицитного пространства, ведь сама банка с активированным углём имеет солидные размеры;
неустойчивая работа силового агрегата в режиме ХХ, как правило, пропадает;
отпадает необходимость в замене вышедшего из строя клапана или других компонентов устройства.

Идти на поводу доморощенных экспертов или придерживаться рекомендаций автопроизводителей – решать вам, но, если вы действительно принадлежите к той категории населения, которая неравнодушна к общемировым проблемам, включая экологические, топливный адсорбер будет полезным и даже необходимым элементом конструкции автомобиля.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише. Однако, как проверить клапан адсорбера на наличие поломок? Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера». Признаки, по которым можно механически определить неисправность клапана адсорбера:

Появление провалов на холостом ходу двигателя.
Очень низкая тяга двигателя.
Не слышно звуков срабатывания клапана при работе двигателя.
Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Рекомендуем: Всё о давлении масла в двигателе: какое должно быть, как измерить

Инструкции по замене

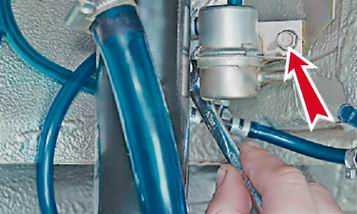

Замена продувочного клапана

При громком стуке клапана его необходимо отрегулировать. Для этого в нем предусмотрен регулировочный винт. Его головка залита эпоксидкой. Полимер предотвращает самопроизвольное откручивание винта. Нарушение цепи питания электромагнита можно устранить, почистив контакты разъема.

Работа выполняется одной отверткой в следующем порядке:

Ослабьте хомуты на штуцерах клапана.
Снимите продувочный и вакуумный шланг.
Отожмите пластиковую защелку отверткой и демонтируйте клапан продувки.
Вставьте новую деталь.
Наденьте шланги.
Затяните хомуты.

Замена адсорбера

Вам понадобится, кроме отвертки, ключ на 10. Порядок работы выполняется следующей последовательности:

Ослабьте хомуты.
Снимите шланги.
Открутите болт хомута крепления.
Достаньте адсорбер и вставьте новый.
Затяните стягивающий болт хомута крепления.
Наденьте шланги.
Затяните хомуты.

Удаление адсорбера из топливной системы недопустимо. Эта деталь компенсирует перепады давления, которые возникают при охлаждении и нагреве бензобака. Кроме того, работа продувочного клапана контролируется ЭБУ двигателя. Поэтому просто заглушить выход шланга нельзя — бортовой компьютер выдаст ошибку. Если же оставить трубку не заглушенной, пыль и грязь будут затянуты в бензобак.

Чем грозит?

Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.

К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение

А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива

А это уже может сказаться на стабильности работы всего движка.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Использование в автомобильной технике

Адсорберы применяются в химической промышленности для очистки загрязнений, автомобилях для фильтрации в замкнутой цепи рециркуляции паров бензина в двигателях внутреннего сгорания. Он предназначен для ограничения попадания в атмосферу паров бензина из топливного бака. В европейской норме Евро-2 введён запрет на обмен газов между вентиляцией бензобака и атмосферы, поэтому пары бензина адсорбируются и при продувке посылаются на дожиг в цилиндры двигателя.

Адсорбер соединяется трубками с дроссельным патрубком и топливным баком имеет систему впрыска с обратной связью. С помощью электромагнитного клапана можно переключать режимы работы системы улавливания паров бензина. Часто применяется активированный уголь для улавливания паров бензина. Адсорбер не сообщается с атмосферой при выключенном двигателе из-за электромагнитного клапана, когда один из штуцеров перекрыт и, следовательно, пары бензина из бака и впускного коллектора поглощаются при попадании в адсорбер. При пуске двигателя, контроллер системы впрыска управляет клапаном и, клапан соединяет полость адсорбера с атмосферой для продувки сорбента. После чего попавшие в ресивер пары бензина дожигаются в камере сгорания. Длительность соединения и интенсивность продувки сорбента напрямую зависят от расхода воздуха двигателем.

Требования к регенерации и перезагрузке адсорбентов

Отличительной особенностью всех адсорберов является необходимость к периодической регенерации и полной перезагрузке адсорбента.

По мере работы устройства неизбежно происходит забивание микропор загрязнителем, что постепенно снижает эффективность захвата нежелательных или вредных компонентов газовой фазы.

В связи с этим, промышленные адсорберы часто устанавливаются в парах: один аппарат работает в режиме поглощения, а другой – в режиме регенерации, (которая также может быть совмещена с десорбцией).

Среди распространенных методов реактивации адсорбентов можно выделить следующие:

Продувка горячим водяным паром. Важную роль при паровой реактивации играют разогретые водные диполи, приобретающие более высокую реакционную способность, что позволяет им «отрывать» поллютанты от адсорбента, вновь раскрывая микропоры активированного угля, силикагеля или цеолита. Данный метод регенерации относится к деструктивным. Так, например, активированный уголь требует полной перезагрузки после примерно 100 циклов регенерации.
Продувка газами. В зависимости от захватываемого адсорбата, может использоваться углекислый газ, кислород, некоторые инертные газы, а также воздушная смесь, обычно – высокотемпературная.
Невоспламеняемое термическое прокаливание. Может быть проведено как самостоятельно, так и в комбинации с паровой продувкой. Недостаток метода – сильное истощение сорбента, (около 5% массы за каждый цикл прокаливания). Термическое прокаливание особенно рационально в отношении извлечения из фильтрующего субстрата маслянистых веществ.

Клапан продувки адсорбера ВАЗ – что это такое?

Различные части автомобиля образуют целую систему, составляющие которой находятся в плотном взаимодействии между собой. Отказ одного из элементов сразу приводит к нарушению работы остальных, и как следствие, к неправильной работе двигателя. В этой статье мы расскажем вам про клапан продувки адсорбера. Но прежде чем узнать, для чего нужен этот клапан, и как выявить его неисправности, нужно понять, как работает адсорбер.

Что такое адсорбер?

Адсорбер представляет собой банку, расположенную под воздухозаборником с правой стороны в моторном отсеке. Такое устройство стало активно применять на инжекторных автомобилях, чей класс экологического соответствия достиг «Евро 3».

Слово «адсорбер» имеет связь со словом «адсорбирование», что означает явление, при котором газы поглощаются с помощью тел, находящихся в жидком или твердом состояниях. В случае с автомобилем, адсорбер наполнен специальным углем, который играет роль твердого тела. В роли газа выступают пары бензина, попадание которых в атмосферу крайне нежелательно.

Принцип действия любого адсорбера заключается в том, что пары бензина, образовавшиеся в бензиновом баке, попадают в специальный сепаратор, расположенный в верхней части адсорбера. Здесь они снова переходят в жидкое состояние и уходят обратно в топливный бак. В случае же, если какая то часть не успела стать жидкой, то она улавливается активированным углем и остается в сепараторе. Далее в дело идет уже специальный клапан адсорбера, который «передает» осевшие остатки топлива впускному коллектору. После этого, пары догорают в двигателе и уходят в выхлопную систему.

Принцип работы клапана адсорбера

Все процессы, связанные с работой клапана осуществляются при работающем двигателе. В процессе его работы выполняется продувка адсорбера, или его очистка от топливных остатков. Такой клапан применяется именно для продувки устройства или его вентиляции, чтобы избавиться от излишков осадка и повысить эффективность работы двигателя внутреннего сгорания.

В инжекторных двигателях ВАЗ работа данного устройства обозначается в виде специфического шума. Многие водители могут легко перепутать его с неисправностью целого ремня ГРМ. Работа данного устройства проверяется при помощи нажатия на педаль газа. Если при изменении числа оборотов характер щелчков не изменился, то источником их возникновения является электромагнитный клапан адсорбера.

Суть работы заключается в следующем. При запуске двигателя электронный блок управления передает специальный сигнал на исполнительное устройство, который открывает клапан. В процессе работы мотора, все пары бензина выходят через отверстие в клапане и всасываются во впускной коллектор, обеспечивая экономию топлива и защиту окружающей среды. После остановки двигателя, ЭБУ сбрасывает сигнал с исполнительного органа, и он закрывает клапан. В это время происходит накопление паров бензина в банке адсорбера.

Как диагностировать неисправность клапана?

Как и любое другое устройство, адсорбер тоже склонен к неисправностям, связанным с плохой работой клапана.

Первое, на что стоит обратить особое внимание – это давление в баке адсорбера. Чрезмерное давление в системе. Такое бывает, когда клапан не открывается, а пары в баке адсорбера уже накопились и создают высокое давление

Что обнаружить такую поломку, можно открутить крышку адсорбера и прислушаться. Если будут слышны различные шипения, значит, клапан является неисправным

Такое бывает, когда клапан не открывается, а пары в баке адсорбера уже накопились и создают высокое давление. Что обнаружить такую поломку, можно открутить крышку адсорбера и прислушаться. Если будут слышны различные шипения, значит, клапан является неисправным.

Другой признак неисправности – это неустойчивые обороты двигателя во время холостого хода. Дело в том, что расчет обогащения смеси берет в учет пары, выходящие из адсорбера, а значит при их недостатке из-за закупоренного клапана, смесь будет обедненная, и обороты двигателя будут падать.

Естественно, рациональный выход из ситуации – это замена неисправного датчика. Однако, многие водители выполняют замену устройства вместе с самим бачком адсорбера, так как он склонен к загрязнениям при использовании некачественного топлива.

Видео – Как правильно установить (заменить) клапан продувки адсорбера Лада Приора

https://youtube.com/watch?v=2NrJG-n1S44

Это все, что необходимо знать об электромагнитном клапана адсорбера. Как вы заметили, это далеко не последняя часть вашего автомобиля. Именно поэтому, если вы обнаружили в нем какую-либо неисправность, не тяните с его заменой.

Как проверить адсорбер на Ланосе

Выше описана общая информация, которая полезна не только для владельцев автомобилей Ланос, Сенс и Шанс, но и других моделей авто с инжекторными двигателями. Далее рассмотрим, как проверить на исправность фильтра адсорбера, чтобы убедиться в необходимости его замены. Принцип проверки заключается в осмотре этого устройства. Для этого его необходимо предварительно снять с автомобиля, о чем детально описано ниже.

Для проверки исправности проделываем следующие действия:

Осмотреть состояние изделия. Не допускается наличие трещин на корпусе. Обычно повреждение пластикового корпуса определяется путем обнаружения стойкого запаха бензина в области расположения адсорбера. Однако будьте внимательны, причиной запаха может быть поврежденный механически или коррозией бензобак.
Осматриваем штуцер воздушного канала, который не должен быть загрязнен.
Если он забит грязью, как показано на фото выше, то можно попытаться прочистить канал. После этого проверяем его путем подачи потока сжатого воздуха. При этом из двух других каналов воздух должен выходить. Аналогично продуваем другие каналы устройства.

Другой причиной неисправности адсорбера является проникновение угольных частиц в систему к электромагнитному клапану. Чтобы проверить вероятность просачивания активированного угля из устройства, нужно осмотреть состояние электромагнитного клапана. Наличие угля в его каналах говорит о неисправности поролонового фильтра. Решается такая проблема либо заменой адсорбера, либо установкой фильтра (для бензина или газа) на входе в электромагнитный клапан.

Это интересно! Неисправный адсорбер на автомобиле способствует увеличению расхода топлива. Со временем активированный уголь может размокнуть, и превратиться в сплошной ком, поэтому в таком случае изделие подлежит замене.

Замена клапана абсорбера своими руками

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера. Порядок работы:

Открыть капот и найти цилиндрическое устройство – адсорбер.
С аккумуляторной батареи снять минусовую клемму.

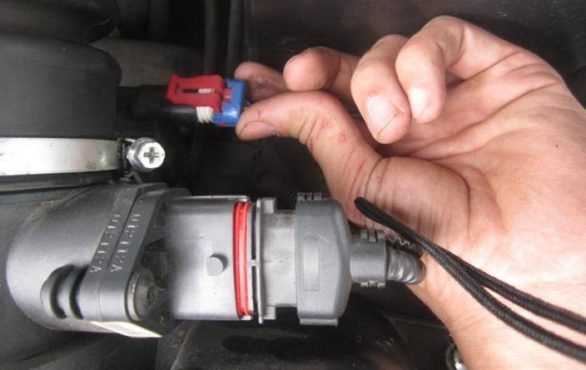

Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
Ослабить крепление клапана.
Штуцеры под защёлкой убрать и отсоединить шланги.
Извлечь клапан вместе с кронштейном из адсорбера.
Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя

Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику

Что такое адсорбер, какую задачу выполняет, какие могут быть проблемы, об этом и о многом другом поговорим в сегодняшней статье.

Многие автовладельцы даже понятия не имеют, не то что об устройстве системы, а порой даже о её существовании. Поэтому задача данной статьи «разложить всё по полочкам», в том числе узнать, как работает устройство, а также, где оно находится.

Зачем нужен адсорбер?

Изначально создавался, как дань экологическим нормам, точней под ЕВРО2. По большому счёту, мотор можно настроить так, что он обойдётся и без него. Но, с учётом современных норм, недопустимы утечки паров. Плюс, адсорбер не позволяет парам топлива попадать в салон, что как вы понимаете тоже малоприятно. Если на старых автомобилях, ещё карбюраторного типа, такой системы в принципе не было, на всех современных инжекторах, она обязательна.

Устройство адсорбера и где он находится?

Адсорбер конструктивно представляет собой цилиндр, причем пустотелый, внутри которого находится, так называемый фильтрующий компонент. Также адсорбер состоит из ряда дополнительных модулей, к примеру:

• Первое — это емкость, в которую помещается фильтр.

• Фильтрующий элемент, зачастую — это простой гранулированный активированный уголь.

• Сепаратор, устройство принимающие и отправляющие обратно в бак задержанные пары топлива.

• Магнитный клапан, отвечающий за смену режимов работы.

• Гравитационный клапан предотвращает перелив топлива, в случае опрокидывания автомобиля.

• Различные соединительные шланги и трубки.

Пожалуй, одним из основных элементов всей адсорбирующей системы является магнитный клапан. Именно от него зависит режим работы, смена режимов. То есть, он отвечает за своевременное переключения режима накопления, когда пары скапливаются в емкости, на режим передачи паров обратно в бак.

В зависимости от автомобиля и даже моделей одного производителя, месторасположение может меняться. Здесь нужно узнавать конкретно по моделям и даже году выпуска. Отличный пример, Audi A4 B5, где в разные годы системы располагали под передним, задним подкрылком, под запаской, непосредственно на баке. Поэтому изучите инструкцию по эксплуатации, там, как правило, указывается, где может находиться адсорбер. На отечественных Lada практически на всех моделях, адсорбер находится в правом углу, если смотреть по ходу движения автомобиля, рядом с фарой.

Как работает адсорбер?

Ничего сложного в работе нет. Алгоритм следующий, пары, предположим бензина, образуясь в баке, поднимаются и попадают в так называемый сепаратор. Здесь они конденсируются, превращаясь в жидкость. Образованная жидкость попадает обратно в бак, а оставшиеся не преобразованные пары попадают уже непосредственно в адсорбер. В адсорбере пары поглощаются фильтром, активированным углем, он наиболее эффективно справляется с этой задачей. Помните, что накопление паров в адсорбере происходит только на заглушенном моторе.

После того, как двигатель запускается, ЭБУ по имеющимся режимам работы подает сигнал и открывается магнитный клапан, соединяющий адсорбер с дросселем или впускным коллектором. Далее происходит продувка, когда пары прогоняются по системе и соединяются с воздухом через дроссель. «Прогонка» осуществляется за счёт создающегося разряжения во впускном коллекторе. Затем попадают в цилиндры, где и воспламеняются вместе с основной «порцией» горючки.

В принципе понятно, пока машина стоит не заведенная, испаряющееся топливо виде паров оседает на сепараторе, затем, часть в виде конденсата возвращается в бак, а другая часть в виде паров через адсорбер попадает в дроссель и далее по системе. Ничего сложного нет, разобраться сумеет каждый.

Неисправности и признаки

Помните, что не всегда перечисленные ниже признаки, могут говорить о проблемах именно с фильтрующей системой. Итак:

Ремонт клапана

Рассмотрели, как снять клапан адсорбера, теперь требуется определить возможности ремонта рассматриваемого устройства, составляющих компонентов. В большинстве случаев узел ремонту не подвергается, а заменяется на новую запасную часть. Правда, в корпусе адсорбера часто выгнивает поролон, поэтому уголь может забить клапан и трубопроводы. Чтобы понять, как почистить адсорбер, в данном случае следует внимательно осмотреть корпус. Неразборный — требуется замена, проржавел разборный — возможна реставрация, что не рекомендуется.

Такой же подход стоит применять и к клапану. Большая часть клапанов являются неразборными элементами конструкции, требующими просто замены. Катушка электромагнита, возвратная пружина в герметичных неразборных корпусах не подлежат ремонту.

Правильная диагностика, точное выявление вышедшего из строя элемента — возможность экономить на замене деталей.

Многие собственники автомобилей экономят на ремонте, глушат систему. Шаг считается неправильным, поскольку:

Нарушаются параметры выбрасываемых в окружающую среду вредных веществ. Это относится к большим городам, отличающимся плохой экологией.
Некорректная работа системы приведет к выходу паров топлива из-под крышки на бензобаке. Частота таких выходов паров зависит от температуры окружающего воздуха.

Частый выход паров снижает безопасность использования транспортного средства, поскольку:

Ухудшается герметичность крышки (ухудшаются свойства уплотнителя на ней). Со временем придется заменить крышку.
Запах бензина вскоре появится в салоне машины. Долговременное вдыхание паров бензина вредно сказывается на здоровье водителя, пассажиров.
Скапливающиеся пары бензина при недостаточной вентиляции салона могут привести к возникновению пожара.

Вывод: глушить систему крайне нецелесообразно из соображений безопасности, сохранения технических характеристик машины, заложенных заводом-изготовителем.

Работа адсорбера

Воздух, насыщенный парами бензина, забирается из верхней части топливного бака. Тем не менее, в патрубок могут попадать жидкие фракции в виде брызг и пены, возникающие из-за ударов, раскачивания и тряски автомобиля. Поэтому на входе патрубка вентиляции ставится сепаратор, который отделяет газ и паровую фазу, а жидкость сливается обратно в бак.

После сепаратора через шланг, идущий от задней части автомобиля, где расположен бензобак, к подкапотному пространству под днищем, пары поступают на вход адсорбера. По пути они проходят через обратный клапан, препятствующий подсосу газов из адсорбера в бак. Вентиляция в случае создания разрежения в баке осуществляется не по этой магистрали, а через специальный двухходовой клапан. Он обладает двумя порогами давления, верхним и нижним. Верхний служит для аварийного сброса давления, если штатная аппаратура по каким-то причинам не в состоянии справиться. Нижний срабатывает при появлении разрежения, грозящего сплющить стенки бака и препятствующего нормальной работе бензонасоса.

Пары под избыточным давлением проходят через угольную массу в корпусе, очищаются от бензина, а газ уходит через воздушный патрубок в атмосферу. Так поддерживается небольшое постоянное давление, если бак нагревается, а расход над этим не преобладает. Если же температура небольшая, газ в баке не расширяется, а топливо вырабатывается, то сработает двухходовой клапан и в бак попадёт новая порция воздуха.

Бесконечно заполнять уголь бензином невозможно, поэтому при работающем двигателе включается режим продувки. Открывается клапан, с одной стороны подсоединённый к выходному штуцеру адсорбера, а с другой — к впускному коллектору двигателя. Задроссельное пространство коллектора обладает разрежением, и пары будут попадать на впуск системы питания мотора. Исключение будут составлять турбированные моторы, где воздух в цилиндры поступает с избыточным давлением наддува. Там применяется дополнительное коммутирующее устройство, выбирающее зону минимального давления, которое может быть как на выходе турбины, так и на входе, смотря где меньше поток.

Электромагнитный клапан срабатывает от модуля контроля двигателя, который принимает решение на продувку в зависимости от соблюдения ряда условий:

двигатель прогрет до пороговой температуры;
обороты превышают установленную величину, чтобы не влиять на режим холостого хода, нарушая его стабильность;
система впрыска адекватно реагирует на появление дополнительного воздуха и топлива, нет необходимости переходить в аварийный режим.

На современных автомобилях клапан не работает в релейном режиме, когда магистраль открывается и остаётся в таком состоянии до окончания процедуры

Регулирование происходит плавно, методом широтно-импульсного модулирования, когда клапан вибрирует с определённой частотой, а его производительность зависит от скважности заполнения, то есть соотношения времён пребывания в открытом и закрытом состоянии. Так продувка адаптируется к текущему режиму работы мотора

Одновременно блок управления по своим датчикам следит за реакцией двигателя, осуществляя обратную связь

Жертвовать одним фактором экологии во имя другого смысла нет

Одновременно блок управления по своим датчикам следит за реакцией двигателя, осуществляя обратную связь. Жертвовать одним фактором экологии во имя другого смысла нет.

Во время продувки воздушный канал реверсируется, то есть воздух через него уже не выходит из корпуса, а входит для продувания угольного фильтра. Возможна установка дополнительных пороговых клапанов для обеспечения нужного соотношения между забором газа из бака или из атмосферы. Алгоритмы работы системы продувки очень индивидуальны для каждого автомобиля, общим можно считать только базовый принцип, как работает адсорбер. Например, встречаются такие, которые могут работать и на оборотах холостого хода.
