Стук в двигателе при наборе оборотов, причины и последствия

Диагностика неисправности по характеру и локации звука. Как определить, что и где стучит в бензиновом и дизельном двигателе

Посторонний стук в двигателе

Больше всего опасения вызывают посторонние стуки в двигателе, которые имеют разную природу, тональность, периодичность. Они могут возникать в нижней части движка, в середине, вверху. Звук может быть глухим или звонким с металлическим оттенком. Он может появляться в момент запуска мотора и исчезать после его прогревания. Стук может быть громким, а может быть, тихим, приглушённым. Поскольку принцип работы дизельного двигателя кардинально отличается от способа образования и воспламенения рабочей смеси бензинового движка — у них звуковое сопровождение работающего мотора совершенно не похожее. У бензинового ДВС — мягкое, приглушённое, очень тихое, равномерное; у дизеля — булькающее, разной тональности, средней громкости. Посторонние звуки в дизельном и карбюраторном силовом агрегате могут иметь одну природу возникновения (в шатунно-поршневой группе, клапанах, распределительном вале и т. д.), но иметь разное звучание.

Причины образования стуков

Причины стуков в двигателе

В двигателе стуки могут появляться по разным причинам. Обоснование этого тезиса самое простое. Силовой агрегат состоит из множества подвижных деталей, которые подвержены воздействию различных механических нагрузок и высоких температур. Причём нагрузки постоянно меняются. Периодичность изменения зависима от числа оборотов коленчатого вала. Чаще всего эти звуки в силовом агрегате появляются по следующим причинам:

в сопряжениях появился увеличенный зазор в результате естественного износа — ресурс сопрягаемых деталей закончился, и они подлежат замене;
неумелые действия неопытного водителя привели к грубому нарушению правил эксплуатации двигателя — перегрев, форсаж, использование моторного топлива ненадлежащего качества и др.;
был сделан некачественный ремонт двигателя с грубыми нарушениями технического регламента или были установлены бракованные неоригинальные запчасти.

Стук — шатунный подшипник — Большая Энциклопедия Нефти и Газа, статья, страница 1

Стук — шатунный подшипник

Стук шатунных подшипников ( глухие удары) прослушивается по всей высоте блока и исчезает при уменьшении подачи топлива. Он появляется в результате износа вкладышей и шатунных шеек коленчатого вала.

Стук шатунных подшипников — более резкий, чем стук коренных. Прослушивается при работе двигателя на холостом ходу при нейтральном положении рычага переключения передач и усиливается с увеличением числа оборотов коленчатого вала. Стук шатунных подшипников можно легко определить, отключая поочередно свечи зажигания снятием с них наконечников с высоковольтными проводами.

Стук шатунных подшипников несколько иной, чем коренных. Обычно он ритмичный, среднего тона и зона 2 прослушивания немного выше, чем у коренных подшипников. Стук шатунных подшипников значительно возрастает при увеличении нагрузки. Устраняют его также заменой вкладышей на СТО.

Стук шатунных подшипников более резкий, чем коренных. Он прослушивается на холостом ходу и зависит от частоты вращения коленчатого зала. Чтобы определить, какой подшипник неисправен, нужно по очереди выключать один из цилиндров, снимая провод высокого напряжения со свечи зажигания. Причины, вызывающие стук шатунных подшипников, аналогичны тем, что изложены выше.

Обычно стук шатунных подшипников имеет металлический тон, более резкий, чем стук коренных подшипников. Стук прослушивается при работе двигателя на холостом ходу и при нейтральном положении рычага переключения — коробки передач и усиливается с увеличением частоты вращения коленчатого вала двигателя. Стук шатунных подшипников можно легко определить, отключая по очереди свечи зажигания.

Обычно стук шатунных подшипников резче стука коренных. Он прослушивается на холостом ходу двигателя при резком открытии дроссельной заслонки.

При сгорании топлива в двигателях с высокой степенью сжатия наблюдаются стуки, напоминающие стуки шатунных подшипников.

Глухой стук, усиливающийся при резком увеличении оборотов коленчатого вала, является признаком износа коренных или шатунных подшипников. Стук шатунных подшипников несколько меньшей силы, чем коренных, и прослушивается через стенку блока цилиндров в зонах, соответствующих верхнему и нижнему положениям кривошипов коленчатого вала.

Этот стук указывает на увеличенный зазор в подшипнике и выявляется при резком изменении числа оборотов коленчатого вала двигателя.

Стук шатунного подшипника обычно меньшей силы, чем стук коренного подшипника, прослушивается через стенку блока в зоне, соответствующей верхнему и нижнему положениям поршневого пальца. Появление стука в шатунных подшипниках также указывает на недопустимое увеличение зазора между ними и шейками вала. Стук поршневого пальца прослушивается в верхней половине цилиндра и через головку блока.

Опытный водитель может отличить стук при износе коренных подшипников от стука при износе шатунных. Обычно он ритмичный, звонкий, металлический, среднего тона. Стук шатунных подшипников значительно возрастает при увеличении нагрузки, а при выключении зажигания — пропадает. Устраняют стук шатунных подшипников заменой вкладышей.

Страницы: 1 2

www.ngpedia.ru

Как самостоятельно выяснить причины стука в двигателе

Для этой операции понадобится автомобильный стетоскоп, лучше электронный. Но можно воспользоваться и обычным, медицинским или даже самодельным.

Стучать двигатель может в результате неисправностей или износа:

Клапанного механизма

Клапаны могут стучать вследствие увеличения зазора между коромыслами и стержнями, их износа, плохо отрегулированных зазоров. При этом если зазоры чересчур малы, происходит подгорание клапанов и их седел. При чересчур больших – наблюдается снижение мощности движка и возникновение характерного стука.

Рекомендация: регулярная (не реже раза в 2 г.) проверка и регулировка зазоров.

При нагрузках на мотор

Еще одна довольно распространенная ситуация – появление стука только при нагрузке. Главная причина стука в двигателе в такой ситуации – появление детонации. Бензин или дизель могут воспламеняться раньше нужного момента, что приводит к некорректной работе всего ДВС. При детонации вы услышите частый и звонкий стук, который отчетливо будет проявляться в следующих ситуациях:

во время разгона транспортного средства;
когда водитель использует слишком высокую передачу, не соответствующую нагрузке на мотор;
при езде с большим грузом или прицепом.

Достаточно опытные водители всегда могут определить звук детонации. Также ряд машин оснащается специальным датчиком, который информирует об этом явлении. Обычно на приборной панели вы увидите горящий значок Check Engine. Одной из главных причин детонации является использование низкокачественного топлива с малым октановым числом. При детонации на стенках цилиндров будут образовываться отложения, которые даже после использования качественного бензина будут вызывать целый ряд проблем. При этом работа неопытных автомехаников может привести к повышенной степени сжатия, а также некорректному функционированию некоторых компонентов мотора.

Автоматическая система натяжителя

Натяжитель автоматический

Некоторые автовладельцы классических ВАЗов заменяют штатный натяжитель цепи на автоматический типа «Пилот». Автоматический натяжитель после установки не нуждается в обслуживании и без вмешательства мастера обеспечивает подтягивание цепи по мере ее растяжения. К плюсам устройства «Пилот» можно отнести:

отсутствие необходимости в подводе масляной магистрали, что исключает перетирание цепи ГРМ ВАЗ 2107 инжектор и потерю давления масла;
отсутствие плунжерных элементов, из-за чего автоматический натяжитель цепи «Пилот» не клинит;
шаг перемещения составляет 1 мм, что позволяет регулярно отслеживать степень натяжения;
отсутствие изнашивания башмака;
снижение шума мотора;
увеличение ресурса всех узлов ГРМ;
большой эксплуатационный срок — около 25 лет.

Стук в головке блока цилиндров

Обычно, если речь заходит о стуках в области ГБЦ, чаще всего стучат клапана или гидрокомпенсаторы. Также клапанный стук можно услышать на моторах с ГК, а не только в агрегатах, которые имеют механический привод клапанов.

Так или иначе, стук гидрокомпенсаторов нужно устранять присадкой, промывкой или заменой, а клапана следует регулировать. Если же данные процедуры не помогают, тогда высока вероятность износа кулачков распредвала.

Также может появиться зазор между толкателем и посадочным местом, торец клапана имеет износ, пришли в негодность регулировочные шайбы и т.д. Еще в ГРМ шумы и стуки часто издает цепь, в механизмах с ременным приводом нередко выходят из строя натяжные ролики.

Следует помнить, что в головке изнашиваются и втулки клапанов, седла, постепенно образуется выработка постели распредвала. Сами стуки в ГБЦ могут по тональности меняться от звонких высокочастотных до низких и рокочущих.

При этом важно понимать, что езда со стуками и шумами в механизме газораспределения недопустима по ряду причин. Например, увеличенные зазоры ухудшают герметичность камеры сгорания, мотор теряет мощность, отмечается быстрый износ деталей ГРМ

Если зазоры слишком большие, могут вылететь регулировочные шайбы, что приведет в негодность распредвал и т.д. В случае, когда стучат гидрокомпенсаторы, сильно изнашиваются кулачки распредвала.

Стук клапанов в двигателе причины почему стучат клапана и какие последствия ждать

Главная » Двигатели » Стук клапанов в двигателе — причины почему стучат клапана и какие последствия ждать

Ни один механизм, в том числе и ДВС, не может работать без своевременного технического обслуживания.

Важно проводить предварительную диагностику и регламентные ремонтные работы вне зависимости от того, исправно работает силовой агрегат или нет. Всевозможные инородные шумы из под капотного пространства являются верными признаками наличия неисправностей, что при несвоевременном вмешательстве сулит обернуться весьма внушительными затратами для автовладельца. Всевозможные инородные шумы из под капотного пространства являются верными признаками наличия неисправностей, что при несвоевременном вмешательстве сулит обернуться весьма внушительными затратами для автовладельца

Всевозможные инородные шумы из под капотного пространства являются верными признаками наличия неисправностей, что при несвоевременном вмешательстве сулит обернуться весьма внушительными затратами для автовладельца.

Пожалуй, стук клапанов невозможно спутать с другим источником звука. По уровню шума с цокотом клапанов может конкурировать только мотор, который троит.

В последнем случае стук клапанов может проявиться даже на новой машине, которая еще находится на гарантии.

Что касается причины возникновения стука, она вполне очевидна и характеризуется увеличением зазора между кулачками распределительного вала и рычагами. Металлический цокот появляется, когда норма величины зазора, установленная производителем, превышает допустимые пределы. Игнорировать подобную неисправность нельзя, поскольку сам по себе неприятный звук – это только «цветочки».

Почему стучат клапана в двигателе

Когда двигатель длительное время работает с неисправной газораспределительной системой, это не может не отразиться на его эксплуатационных характеристиках и рабочем ресурсе. В частности, наблюдается повышенный износ всех рабочих узлов, за счет чего двигатель и вовсе может выйти из строя. Автовладелец должен понимать, что для каждой модели автомобиля величина зазоров клапанов индивидуальна, поэтому регулировка на «авось» не принесет желаемого результата.
Если регулировка зазоров произведена неверно и при этом их величина составляет меньше нормированного значения, клапана при работе будут постоянно зажиматься. Работа клапанов в таких условиях может привести к тому, что со временем они перестанут полностью закрываться. Следствием перебоев в работе газораспределительной системы являются частые перегревы двигателя и снижение компрессии в цилиндрах.
Если стук клапанов начинает слышаться при прогретом моторе, скорее всего, давление масла в системе не соответствует требуемой норме. В любом случае, во избежание проблем регулировку клапанов следует производить каждые 15-20 тысяч километров пробега.
Так же стук клапанов или одного клапана на холодную при прогреве двигателя можно слышать при неисправных гидрокомпенсаторах, при прогреве двигателя шум от клапанов как правило уходит, в этом случае с ремонтом еще можно подождать, это не критично, в таком режиме двигатель может еще проработать очень большое время и 10 и 20 тысяч километров

Необходимость замены гидрокомпенсаторов на головке блока наступает когда стук от клапанов проявляется как и на холодном, так и на прогретом двигателе. В данном случае рекомендуется полностью перебрать головку блока (ГБЦ).

Как избежать стука клапанов

Густому маслу трудно пробиваться через тонкие масляные каналы, соответственно, некоторые узлы не получают смазку в надлежащем объеме, что ведет к их преждевременному износу. Пожалуй, самым страшным последствием несвоевременной замены масла может стыть выход из строя коренных подшипников коленвала.

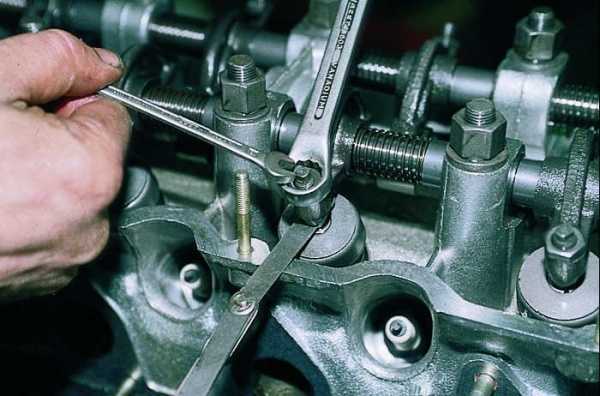

Регулировка клапанов должна производиться профессионалами на специализированном СТО. По сути, процедура эта не слишком сложная и недорогая. Для работы мастеру необходим лишь щуп, который устанавливается между верхней точкой штока и коромыслом. Регулировка не займет много времени и позволит автовладельцу оставаться спокойным за состояние своего транспортного средства.

Стук клапанов и гидрокомпенсаторов

Шум работы клапанов происходит по следующим причинам:

Износ клапанного механизма
Неправильная регулировка теплового зазора между клапанами и нажимными рычагами (коромыслами) или выход из строя саморегулирующего гидрокомпенсатора
Неправильно отрегулирован привод газораспределения

При изношенных направляющих клапанов в головке цилиндров с частый металлический лязг слышен из верхней части двигателя, который при допустимом износе с разогревом двигателя может утихать.

Повышенный зазор часто напоминает металлический лязг. В таком случае водители говорят: «клапана ляпают», особенно это про является на холодном моторе. В данной ситуации происходит недооткрытие клапанов, что проявляется плохим наполнением горючей смесью и плохой вентиляцией цилиндров, что снижает мощность силовой установки.

Отсутствие теплового зазора провоцирует недозакрытие клапанов на разогретом двигателе, что также снижает мощность двигателя. Одной из причин постукиваний является касание клапанов о днище поршня при общем расширении деталей разогретого силового агрегата.

В случае неправильной регулировки теплового зазора клапанов стук может возникать, как при увеличенном, так и при его полном отсутствии, в зависимости от конструктивных особенностей двигателя.

Также при использовании в конструкции двигателя гидрокомпенсаторов, в составе газораспределительного механизма, стук может возникать при выходе из строя гидрокомпенсатора одного из клапанов. А также при разогреве двигателя, в холодное время года, когда гидрокомпенсаторы не получили рабочей температуры для корректной работы клапанов.

Неправильно установленный привод газораспределительного механизма ведёт к некорректной работе двигателя, где нарушена синхронность работы цилиндров с клапанным механизмом. Причинами такой неполадки является нарушение работы привода газораспределения, где корректность нарушается в результате ослабления натяжки ремня или цепи, а также человеческий фактор, связанный с неквалифицированным обслуживанием. В зависимости от особенностей конструкции такое нарушение проявляется стуками клапанов и приводит как к некорректной работе, так и полной поломке клапанного механизма.

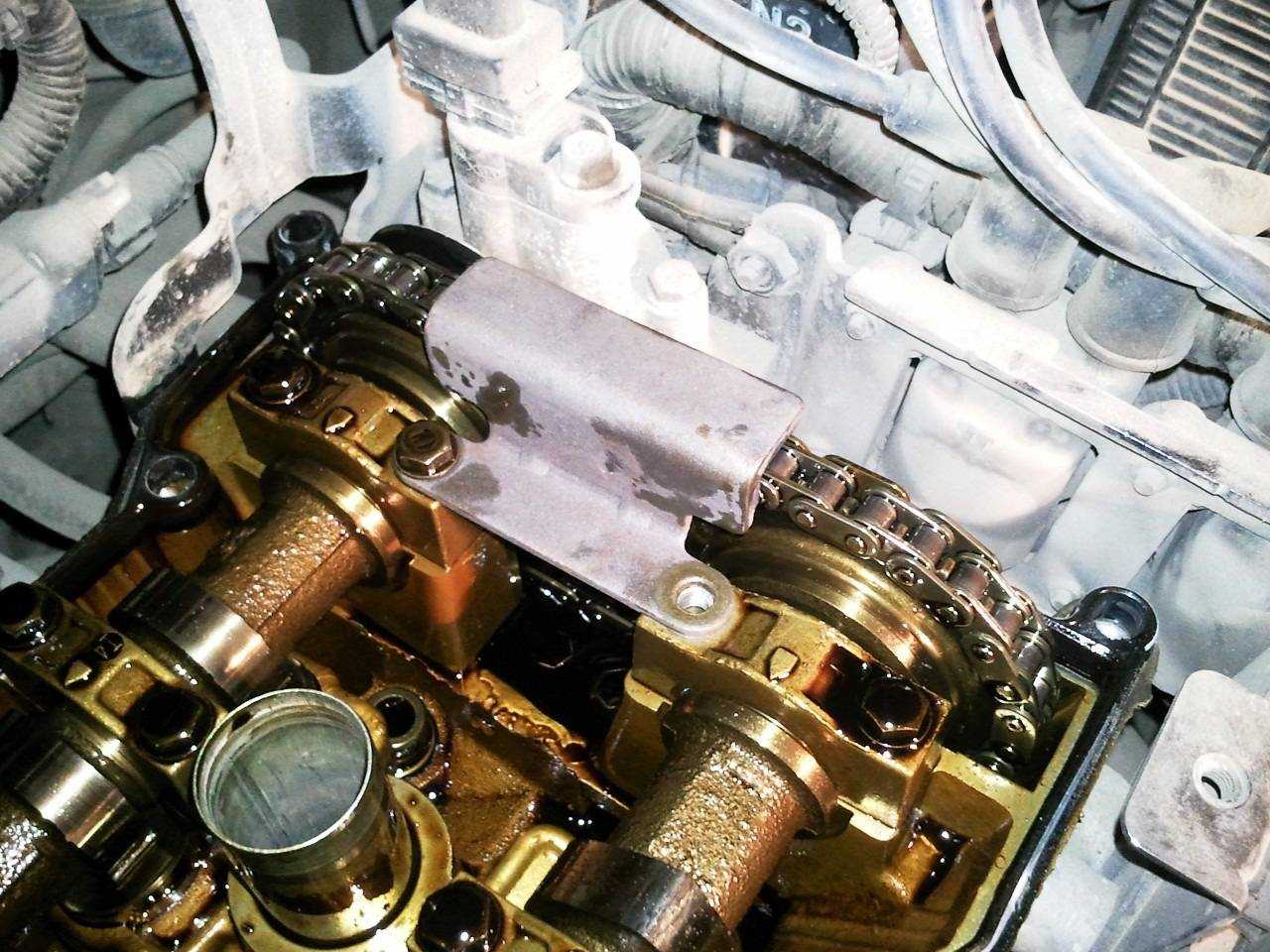

Нарушения в приводе газораспределения

Согнутые клапана газораспределения в результате нарушения привода газораспределения

Стуки на холостом ходу

Двигатель также может издавать посторонние шумы, работая только в режиме холостого хода. Зачастую такая симптоматика не свидетельствует о какой-то серьезной поломке в двигателе

Откройте капот, заведите машину, обратите внимание на навесное оборудование. Может задевать шкив генератора, раскрутиться шкив коленвала

Кожух ГРМ тоже может немного стучать о металлические части.

Защита картера может немного примяться из-за сугроба и бить по глушителю или нижней части двигателя. Если стуки слышны только на холостом ходу, и при этом не проявляется другая симптоматика (подтекание масла, наличие смазки в антифризе, эмульсия в масле, сизый дым), то вероятность того, что с двигателем случилась серьезная поломка очень мала. Дайте газу: стук должен проявляться на высоких оборотах.

Диагностика и устранение неполадок

Причины стука и методы исправления:

Стук на холодную.
В неразогретом двигателе зазор между кулачком и рокером больше, чем на горячем силовом агрегате. Поэтому при старте мотора может проявляться стук, который потом исчезает. Собственно, по этому его и можно определить. Особенно явно это проявляется в холодное время года. Данный дефект исправляется простой регулировкой зазоров. Узнать больше о регулировке зазоров клапанов можно из видео внизу. В нём довольно подробно рассмотрено исправление дефекта клапанной группы в распространенных моделях машин.

Стучать начинает, когда машина резко ускоряется или при плавном нажатии на газ.
По этой причине также можно определить неисправность детали. Подобный дефект обусловлен низкокачественным топливом, а также неправильно выставленным зажиганием. В результате этого в цилиндровом пространстве возникает повышенная детонация, которая бьет по деталям, в том числе и клапанам;
Гремит постоянно.
Этот дефект связан с чрезмерным износом кулачков распредвала, рычагов, рокеров. Решить эту проблему можно дополнительной регулировкой зазоров или банальной заменой изношенных частей;
Стук раздается на горячую.
Это связано с повышенными оборотами двигателя и низким давлением масла. Необходимо проверить уровень масла и его вязкость.

Интересно!
Раньше на машинах регулировку клапанов выполняли два раза в год: для холодного и для теплого времени года. Эта простая мера позволяла не думать о том, как определить источник шума.

Чтобы определить, что стучат именно клапаны, и в каком цилиндре, необходимо взять небольшой кусок древесины (можно ручку от любого инструмента) и прикладывать одним ее концом к проблемным местам двигателя. Вначале прикладываем край деревяшки к головке блока цилиндров (по порядку к каждому цилиндру) и слушаем на втором конце. Если будет стучать клапан, то это станет слышно на обратной стороне древесины. Чтобы отличить клапанный стук от стука цепи и вкладышей коленвала нужно приложить деревяшку и в район цепи (если она шумит, то станет очень явно слышно), и соответствующую операцию необходимо проделать в районе коленвала.

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Когда автовладелец слышит стук в двигателе, у него рождается масса догадок о поломке. Откуда может идти стук? Как определить стучит цепь, вкладыши коленвала или что-то другое?

Как правило, в моторе начинают стучать самые подвижные части, к которым, без сомнений, можно отнести и клапаны. Как раз о стуке этих деталей и пойдет речь в статье.

Однако как определить, что стучат именно клапаны? Как выделить именно стук клапанов из общей массы грохочущих механизмов и деталей, чтобы максимально быстро и эффективно провести ремонт? В данной статье постараемся дать на эти вопросы детальные ответы, которые позволят сузить круг поиска и решить проблему.

Застучали клапана основные причины

В самом начале отметим, что стук клапанов является неполадкой, которая больше свойственна моторам без гидрокомпенсаторов. Другими словами, указанные элементы могут стучать на таких двигателях, которые конструктивно предполагают необходимость регулировать клапана с определенной периодичностью. Что касается двигателей, которые оборудованы гидрокомпенсаторами, в агрегатах данного типа зачастую стучат не сами клапана, а упомянутые выше компенсаторы.

Стук клапанов обычно появляется на моторах в двух случаях:

естественный износ силового агрегата в результате внушительного пробега;
клапана не отрегулированы или данная процедура выполнена некорректно;

Другими словами, механизм может стучать как на старом двигателе, так и на относительно новом моторе, который прошел всего несколько десятков тыс. км. Основной причиной такого стука выступает сильное увеличение зазора, который присутствует между кулачком распределительного вала и рычагом. Увеличенный зазор между данными элементами означает, что кулачок распредвала бьет по рокеру. Результатом становится общее повышение шума во время работы двигателя и ГРМ, мотор работает «жестко». Также отмечено появление отчетливого звонкого металлического звука, который хорошо прослушивается и локализуется в области ГБЦ и клапанной крышки.

Следует понимать, что изначально выставленные на заводе тепловые зазоры клапанов имеют свойство сбиваться после нескольких десятков тысяч пройденных километров. Именно по этой причине владельцу время от времени необходимо настраивать указанные зазоры. Настройка осуществляется с учетом строго определенной для конкретного типа и модели двигателя величины, которая прописана в инструкции по эксплуатации конкретного ТС.

Сразу отметим, что общепринятой рекомендацией по интервалам для регулировки клапанов является пробег на отметке 15-20 тыс. км. Перед регулировкой, особенно на старых двигателях, необходимо исключить вероятность проблем с давлением масла в системе смазки. Сама регулировка зазоров осуществляется посредством щупов. Указанные щупы вставляются в щель, которая находится между толкателем и кулачком на двигателях с верхним расположением распределительного вала. На моторах другого типа щель расположена между верхним краем штока и коромыслом. Во время настройки зазоров также желательно учитывать температуру наружного воздуха. Клапана оптимально настраивать при температуре +20 градусов по Цельсию. Если регулировки происходят, например, при отрицательных температурах, тогда данный нюанс следует учитывать и делать на него определенную поправку.

Уменьшение зазора (клапана зажаты) также является недопустимым. Дело в том, что в случае с зажатыми клапанами происходит следующее: они после относительно небольшого пробега перестают закрываться до конца. Если данные элементы не могут полностью закрыться, тогда компрессия в цилиндрах падает по причине разгерметизации камеры сгорания, происходит прорыв раскаленных газов через зазор между клапаном и фаской, возникает перегрев двигателя, прогар клапана и т.д. В таком случае двигатель плохо запускается, теряет мощность, перерасходует топливо, троит и т.п

Итогом становится невозможность дальнейшей нормальной эксплуатации ДВС и необходимость устранения как самой неполадки, так и вероятных последствий езды с зажатыми клапанами. Обратите внимание, от степени увеличения или уменьшения зазора напрямую зависит износ не только ГРМ, но и всего двигателя. Длительная эксплуатация силового агрегата с явным стуком в механизме газораспределения приводит к серьезным повреждениям и быстрому выходу из строя всей силовой установки

Стук при запуске двигателя

По опыту, чаще всего шум и стук при запуске связан не с неполадками в двигателе, а с нарушениями в приводе системы электростартерного запуска или нарушениями в креплении мотора. Так при неполадках в системе запуска стуки со скрежетом могут возникать: при отпуске креплений стартера и перекосе шестерни, входящей в зацепление с венцом двигателя, при износе зубьев венца маховика.

Если отпущено крепление или есть нарушенная подушка подвеса двигателя в результате вибрации силового узла при запуске могут возникать чистые, кратковременные стуки, которые после запуска исчезают, но могут повторятся при резком повышении оборотов или их сбросе.

Подведем итоги

Появление стука клапанов указывает на необходимость скорейшего решения данной проблемы. Кроме увеличения зазора причинами повышенного шума могут быть:

изношенные кулачки распредвала;
сломана клапанная пружина;
появился дефект направляющей втулки клапана;
произошло ослабление ремня/цепи ГРМ;
наблюдается снижение эффективности подачи смазки через каналы распредвала на ножки клапанов;
возникли проблемы с фиксацией распредвала;

Для качественного ремонта потребуется разобрать двигатель (снять клапанную крышку или ГБЦ), после чего производится дефектовка распределительного вала и других элементов ГРМ. Добавим, что своевременная профессиональная регулировка клапанов позволяет существенно увеличить ресурс газораспределительного механизма и самого ДВС.
