Стук клапанов

Для чего нужна регулировка клапанов на ВАЗ 2107

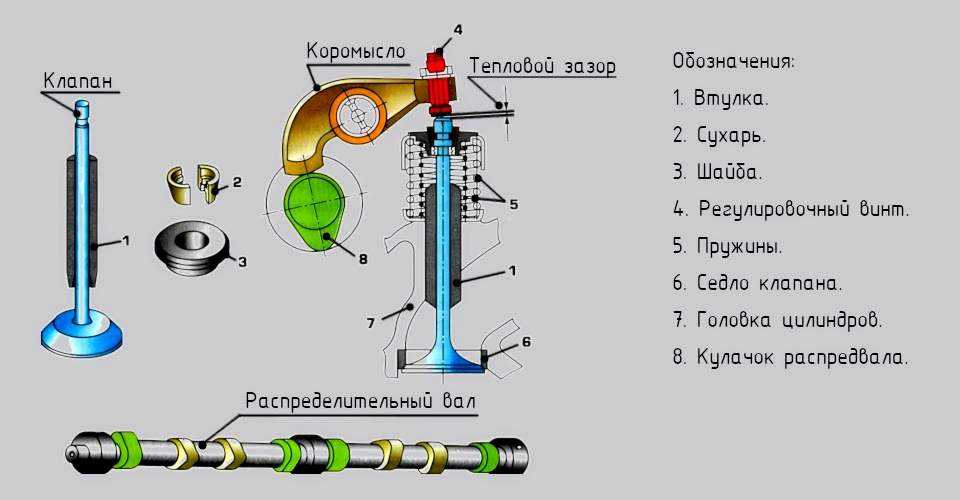

Так как в цилиндрах постоянно сгорает смесь бензина с воздухом, то цилиндры и поршневая группа нагревается до высоких температур. Зазоры в клапанах (точнее, зазор между кулачком распредвала и рычагом клапана) нужно иметь для того, чтобы не было утечки топливной смеси и не было потери мощности двигателя, а также чтобы клапан после совершения поршнем работы своевременно отвёл из цилиндра выхлопные газы.

Диапазон этого зазора в процессе работы механизма газораспределения равен 0,15 мм. Такой толщины и должен быть специальный щуп, который используется при регулировке

Внимание! Зазор 0,15 мм указан для установки зазоров на холодном двигателе. Если нет возможности ждать, пока механизм ГРМ остынет

В таком случае регулировка клапанов ВАЗ 2107 своими руками проводится с «поправкой» на коэффициент температурного расширения из расчета 0,2 мм.

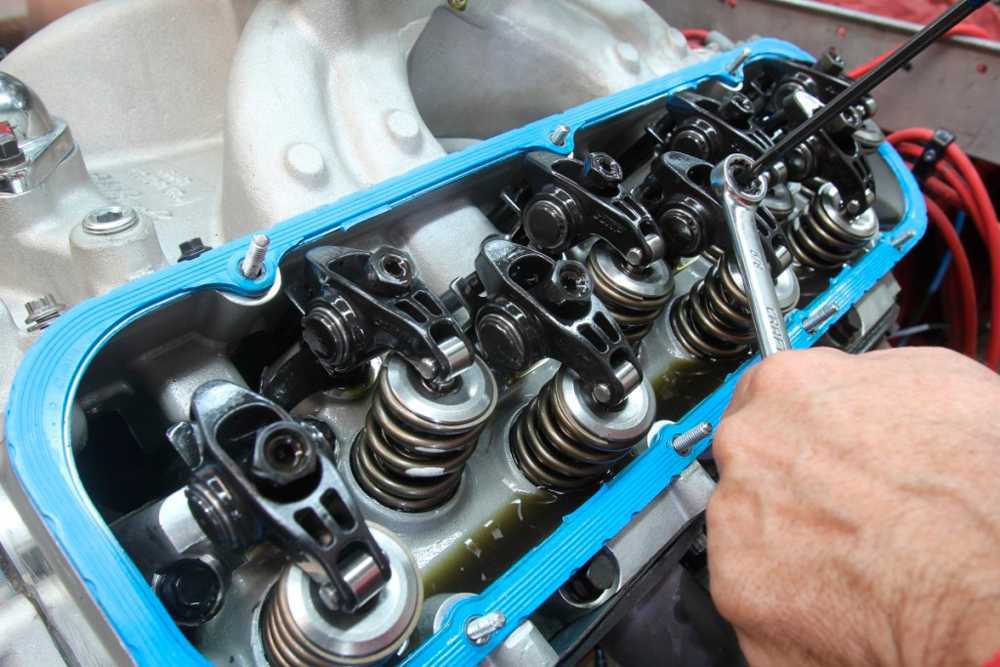

Изображён общий процесс регулировки зазора. Видны ключи на 13 мм и 17 мм, щуп.

Когда нужна регулировка клапанов

Проверка и регулировка теплового зазора необходима в таких случаях:

Надо помнить, что, согласно предписаний производителя, клапана ВАЗ 2107 необходимо регулировать через каждые 15 тысяч пробега.

Неисправности клапанного механизма

Нередко возникает ситуация, когда даже после регулировки продолжают стучать клапана, причем, стук бывает довольно сильным и неприятным. Основные причины постороннего шума в этом случае:

Для определения дефекта деталей необходимо снимать р/вал, делать визуальный осмотр. Изношенность опор распредвала выясняется с помощью микрометра, каждая из опорных шеек имеет свой определенный размер.

Регулировку клапанных зазоров на заднеприводных автомобилях ВАЗ обычно выполняют через каждые 20-25 тыс. километров пробега, также при появлении стука или подозрении, что клапана «зажаты». Если зазоры меньше нормы, двигатель работает неравномерно, особенно на холостых оборотах, теряется динамика разгона, появляются провалы.

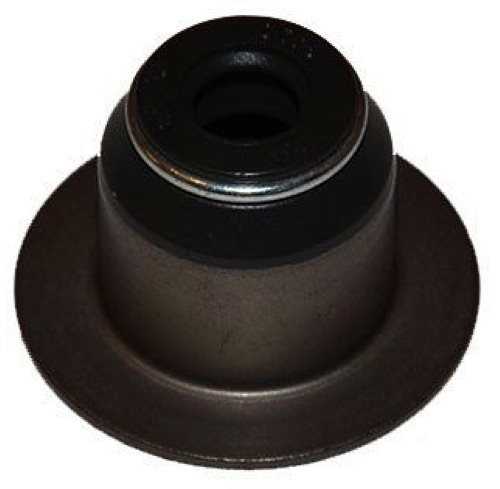

Как заменить изношенное уплотнение штока

Часто можно заменить изношенные уплотнения штока, не снимая головку цилиндров.

Некоторые СТО заполняют камеру сгорания сжатым воздухом, чтобы удерживать клапан на месте при замене уплотнений. Дома у вас может не быть сжатого воздуха, но вместо этого вы можете использовать гибкий кабель или аналогичный мягкий толстый шнур.

1. Установите трансмиссию на парковочную (автоматическая) или нейтральная (ручная), и установите экстренные тормоза (Ручной тормоз).
2. Снимите свечу зажигания с цилиндра, с которым вам нужно работать.
3. Поверните поршень, над которым вы будете работать, на НМТ (нижняя мертвая точка). Вращайте коленчатый вал, используя гнездо и перемычку на переднем болте коленчатого вала. При необходимости удалите все свечи зажигания, чтобы было легче вращать коленчатый вал.
4. Заполните цилиндр примерно 5 футами шнура. Используйте большую отвертку, чтобы протолкнуть шнур через отверстие свечи зажигания. Конец шнура должен висеть в отверстии свечи зажигания после заполнения цилиндра, чтобы потом можно было вытащить его.
5. Поднимите поршень до ВМТ (верхней мертвой точки), повернув коленчатый вал вручную. Это позволяет шнуру прижиматься к клапану и удерживать его на месте.
6. Теперь вы можете использовать пружинный компрессор для замены уплотнения клапана.
7. Установите новое уплотнение.
8. Установите на место остальные компоненты.
9. Поверните поршень в сторону нижней мертвой точки и снимите трос.

При необходимости обратитесь к руководству по ремонту вашего автомобиля.

Загрязненная свеча зажигания из-за утечек масла может стать причиной пропуска зажигания.

Какие действия необходимо предпринимать в момент стука клапанов

Чтобы разобраться с этой проблемой есть один не сложный способ, вам необходимо своего любимого железного коня отвести в ближайшее СТО, дабы специалист исправил появившуюся проблему. Бывают такие периоды, когда нет финансовой возможности сделать это, или просто захотелось самостоятельно отремонтировать автомобиль, поднабравшись при этом навыков. Если посмотреть, то такой случай с клапанами некоторым покажется незаурядной головоломкой в плане ремонта. Что весьма ошибочное мнение. Ведь сделав одно неверное движение звук лишь увеличится. Исключительно по этой причине, водителю без навыков не стоит пробовать, это делать. Если вы надумали приступить к ремонту, непременно ознакомьтесь с инструкцией по ремонту вашего автотранспорта.

Застучали клапана: основные причины

В самом начале отметим, что стук клапанов является неполадкой, которая больше свойственна моторам без гидрокомпенсаторов. Другими словами, указанные элементы могут стучать на таких двигателях, которые конструктивно предполагают необходимость регулировать клапана с определенной периодичностью. Что касается двигателей, которые оборудованы гидрокомпенсаторами, в агрегатах данного типа зачастую стучат не сами клапана, а упомянутые выше компенсаторы.

Стук клапанов обычно появляется на моторах в двух случаях:

• естественный износ силового агрегата в результате внушительного пробега;
• клапана не отрегулированы или данная процедура выполнена некорректно;

Другими словами, механизм может стучать как на старом двигателе, так и на относительно новом моторе, который прошел всего несколько десятков тыс. км.  Основной причиной такого стука выступает сильное увеличение зазора, который присутствует между кулачком распределительного вала и рычагом. Увеличенный зазор между данными элементами означает, что кулачок распредвала бьет по рокеру. Результатом становится общее повышение шума во время работы двигателя и ГРМ, мотор работает «жестко». Также отмечено появление отчетливого звонкого металлического звука, который хорошо прослушивается и локализуется в области ГБЦ и клапанной крышки.

Следует понимать, что изначально выставленные на заводе тепловые зазоры клапанов имеют свойство сбиваться после нескольких десятков тысяч пройденных километров. Именно по этой причине владельцу время от времени необходимо настраивать указанные зазоры. Настройка осуществляется с учетом строго определенной для конкретного типа и модели двигателя величины, которая прописана в инструкции по эксплуатации конкретного ТС.

Сразу отметим, что общепринятой рекомендацией по интервалам для регулировки клапанов является пробег на отметке 15-20 тыс. км. Перед регулировкой, особенно на старых двигателях, необходимо исключить вероятность проблем с давлением масла в системе смазки. Сама регулировка зазоров осуществляется посредством щупов. Указанные щупы вставляются в щель, которая находится между толкателем и кулачком на двигателях с верхним расположением распределительного вала. На моторах другого типа щель расположена между верхним краем штока и коромыслом. Во время настройки зазоров также желательно учитывать температуру наружного воздуха. Клапана оптимально настраивать при температуре +20 градусов по Цельсию. Если регулировки происходят, например, при отрицательных температурах, тогда данный нюанс следует учитывать и делать на него определенную поправку.

Уменьшение зазора (клапана зажаты) также является недопустимым. Дело в том, что в случае с зажатыми клапанами происходит следующее: они после относительно небольшого пробега перестают закрываться до конца. Если данные элементы не могут полностью закрыться, тогда компрессия в цилиндрах падает по причине разгерметизации камеры сгорания, происходит прорыв раскаленных газов через зазор между клапаном и фаской, возникает перегрев двигателя, прогар клапана и т.д. В таком случае двигатель плохо запускается, теряет мощность, перерасходует топливо, троит и т.п

Итогом становится невозможность дальнейшей нормальной эксплуатации ДВС и необходимость устранения как самой неполадки, так и вероятных последствий езды с зажатыми клапанами. Обратите внимание, от степени увеличения или уменьшения зазора напрямую зависит износ не только ГРМ, но и всего двигателя.  Длительная эксплуатация силового агрегата с явным стуком в механизме газораспределения приводит к серьезным повреждениям и быстрому выходу из строя всей силовой установки

Другие причины появления стука в двигателе

• Привод бензинового насоса может издавать громкий металлический стук. Его легко принять за звук неисправных клапанов.
• Дизельные двигатели имеют топливный насос, создающий высокое давление топлива. Его стук тоже звонкий, но в два раза реже, чем один оборот двигателя.
• Стучать могут также шатуны по причине изношенности вкладышей. Каждая модель машины при этом будет звучать уникально. Точно определить неисправный шатун можно, поочередно отключая цилиндры. Если при отключении одного из цилиндров звук пропадает – дело в шатуне. Часто стук шатунов проявляется только при снижении оборотов мотора. Данная неисправность может быть устранена лишь путем капитального ремонта двигателя.
• Для машин Subaru и Toyota характерно ослабевание шкива коленвала. Причиной тому ослабевание затяжки крепежной гайки. Данный дефект почти всегда проявляется также и подтеканием масла.
• После ремонта двигателя также может появиться стук. Часто виной тому плохо подогнанная прокладка блока цилиндров. Ее выступающие внутрь края мешают поршню совершать свой ход. Естественно, что стук этот не зависит от оборотов. Он едва различим на фоне работы двигателя.
• Существует еще одна причина стука с частотой, в два раза меньшей оборотов двигателя. Это гидрокомпенсаторы. Когда система смазки забита, масло грязное или не соответствует требуемым характеристикам, на холодном двигателе появляется стук. По мере разогрева силового агрегата он пропадает.
• Дизельные агрегаты имеют еще один источник стука – плунжерные пары. Однако данный вид стука не опасен, с ним можно эксплуатировать автомобиль.

Можно сделать вывод, что существует множество причин стуков в двигателе. Ведь это сложная механическая система. Стоит лишь одной настройке сбиться – нарушился зазор, изменилась геометрия детали, и могут появиться нехарактерные звуки. Именно поэтому так сложно самостоятельно определить причину стуков в силовом агрегате. Например: почему стучат клапаны в двигателе только при нагрузке.

Помогают установить точную причину неисправности знания принципов работы автомобильного мотора и результаты наблюдений за двигателем. Допустим, какое тепловое состояние двигателя в момент стука, присутствует ли нагрузка, какие были обороты при возникновении постороннего шума. Каждый нюанс играет роль при определении технического состояния мотора.

ВАЗ 2109 5дв. хэтчбек, 64 л.с, МКПП, 1987 – 2004 г.в. – стук клапанов двигателя

Шум работы клапанного механизма двигателя Увеличены зазоры в клапанном механиз­ме, зазоры вследствие неисправности толкателей клапанов или износа эле­ментов клапанного механизма

Замените гидрокомпенсаторы зазоров и изношенные детали клапанного механизма

Повреждение ремня или цепи привода газораспределительного механизма

Замените ремень или цепь привода га­зораспределительного механизма

Неправильное натяжение ремня или цепи привода газораспределительного механизма

Проверьте натяжение ремня или цепи привода газораспределительного меха­низма. При необходимости замените ремень или цепь привода газораспреде­лительного механизма

Стучат клапана в двигателе: причины и устранение проблемы

Каким бы надежным ни был автомобиль, приходит время, и вы вынуждены ехать на СТО для диагностики и ремонта неисправностей. При этом большую часть поломок можно исправить своими руками, но есть и такие, в устранении которых могут помочь только профессионалы. Стук клапанов — распространенная проблема, которая по сложности устранения находится где-то посередине. В одних случаях, выявить неисправность и произвести ремонт удается самостоятельно, а в других — приходится обращаться к мастеру за помощью.

Как диагностировать стук

Без достаточного опыта, автовладельцам порой трудно определить проблему на слух. Это не удивительно, ведь источником посторонних шумов может быть что угодно — коленвал, подшипники, неисправный ремень и клапана. Но в отличие от других звуков, стук клапанов выдает себя характерной звонкостью, с определенным металлическим постукиванием, вблизи газораспределительного механизма. Кроме того, необычный шум проявляется, вне зависимости от числа оборотов двигателя.

Распознать, что стучат клапана, на практике несложно, а вот диагностировать их неисправность, порой, не удается даже автовладельцам с опытом. Но для подтверждения или опровержения подозрений, можно произвести диагностику своими руками. Для этого:

-Поднимите капот, после чего открутите крышку с заливного отверстия двигателя (через которое льется масло). -Прислушайтесь к работе мотора. Если громкость звука возрастает, причиной проблемы являются клапана. -Поставьте возле детали, которую вы подозреваете в неисправности, стетоскоп. С помощью этого прибора, можно с точностью определить причину постороннего шума.

Стук клапанов может быть вызван многими причинами, каждая из которых достойна отдельного внимания. При этом учтите, что все машины оснащены распределительным валом (в верхней части двигателя), а работу клапанов обеспечивают элементы этого узла — стержни или по-другому толкатели.

Так почему же стучат клапана? Выделим главные причины:

-Изменение зазора между клапанами и толкателями. При выпуске автомобиля, производится точная настройка расстояния между стержнями и клапанами. В случае отклонения параметра от нормы (снижения или повышения), появляется «металлическое» постукивание. -Заправка автомобиля низкокачественным горючим. В случае применения плохого топлива, появляется детонация двигателя, из-за чего страдают и клапана. -Нехватка давления масла при разгоне. Бывает ситуации, когда стук клапанов появляется, только при движении на большой скорости или же в момент разгона. Причина — недостаточное, для увеличения оборотов, давление в системе смазки двигателя. -Неправильная установка или сбившееся положение ремня ГРМ (как выставить метки и натянуть ремень ГРМ). -Естественный износ. Если на вашем авто стучат клапана, это часто свидетельствует о банальной изношенности детали и необходимости ее замены.

Клапана стучат «на холодную» и/или «на горячую»

Как уже было сказано выше, к причинам стука клапанов, в первую очередь, относится нарушение тепловых зазоров. Такой зазор может быть слишком большим или малым.  Частой ситуацией является такая, когда клапана стучат на холодном моторе, но с прогревом двигателя лишние звуки исчезают. Автомеханики с большим опытом поясняют данное явление просто.

В двигателе автомобиля с большим пробегом детали уже изношены, в результате чего между ними имеются увеличенные зазоры. При этом зазоры остаются в пределах нормы, то есть такое увеличение не влияет на исправность работы систем и самого двигателя. Единственным нюансом можно считать усиление шума клапанов на холодном моторе. После нагрева двигателя металл расширяется, условно «выбирая» лишние зазоры, двигатель начинает работать нормально.

Также частой ситуацией является то, что застучали клапанный механизм на новом или недавно отремонтированном движке. В такой ситуации нужно проверять качество регулировок.  Как уже было сказано, клапана могут быть зажаты и требовать повторной регулировки. Еще одной причиной стука «на холодную» является износ толкателя. Образование грязи и отложений в области толкателя, протекание моторного масла и другие отклонения вызывают снижение эффективности подачи смазки. В результате после запуска холодного двигателя и до определенного прогрева явно прослушивается звонкий металлический звук. Клапана в этом случае сильно «цокотят».

Отметим, что водителю без достаточного опыта бывает сложно определить на слух точную причину появления стука в двигателе. В случае с газораспределительным механизмом нужно учитывать, что распредвал вращается в два раза медленнее по сравнению с коленвалом. Это значит, что стук по частоте будет отличаться от общего шума работающего агрегата.

Для более точного определения можно воспользоваться простым и доступным способом. Необходимо заготовить пустую металлическую банку или кружку, которую прикладывают к поверхности капота и через нее слушают стук. Звук прослушивается более отчетливо, что позволяет точнее определить неисправность. Добавим, что некоторые автолюбители путают стук клапанов на холодном двигателе со стуком цепи ГРМ. В этом случае нужно внимательно диагностировать неисправность, то есть проверить состояние и степень натяжения цепи.

Перейдем к диагностике и выяснению причин стука клапанов, который не удается убрать стандартными регулировками.

В отдельных случаях, когда регулировка клапанов не помогает, необходимо снять распредвал и проверить его на наличие люфтов. Параллельно следует осмотреть рокеры на предмет сильной выработки на торцах клапанов. Если обнаружена такая выработка, тогда ее можно убрать, после чего необходимо проверить метки и установку клапанов

Во время проверки одинаковое внимание уделяется как впускному, так и выпускному клапану.
Стук клапанов «на горячую» после выхода мотора на рабочие температуры, помимо нарушенного зазора, может возникать на холостом ходу или во время увеличения оборотов двигателя. Это часто происходит по причине снижения давления масла в системе смазки

В таком случае следует проверить соответствие и состояние смазочного материала в моторе (вязкость, степень загрязненности и т.д.), после чего понадобится дополнительно измерить давление моторного масла. Также не следует забывать о естественном износе деталей или возникновении поломок, что вызывает закономерное усиление шума после прогрева ДВС.
Во время выяснения причин стука ГРМ нужно всегда помнить о таком явлении, как детонация двигателя. В том случае, если процесс сгорания топлива в цилиндрах приобретает взрывной характер, тогда ударная волна сильно бьет по стенкам цилиндров и другим элементам ЦПГ. Такие удары могут вызывать стук клапанов, при этом сам механизм клапанов является исправным и нормально отрегулированным.

Почему стучат

Распространённые причины возникновения стука

Чтобы определить, что стучат именно клапаны, необходимо определиться с причинами возникновения данного дефекта. Первой причиной стука может быть заводской брак. Этот вариант характерен для новых машин, которые были собраны недобросовестно. Следующим вариантом является чрезмерный износ деталей головки блока цилиндров за счет длительной работы. Также не стоит забывать про недобросовестное «нехозяйское» отношение к автомобилю, которое приводит к образованию множества поломок в двигателе.

Причины возникновения стука из-за износа

Одной из причин, по которым можно определить стук клапанов, является изменение (увеличение) зазора между кулачком распредвала и рычагом. За счет изменения зазора между деталями в головке блока цилиндров, распредвал начинает с инерцией ударять о рокер, и в результате этого возникает металлический стук в моторном отсеке. Этот неприятный момент чреват поломкой мотора в скором времени и дорогостоящим ремонтом.

Важно! Зазор между кулачком распредвала и рычагом одинаков для каждой модели двигателя. Еще одним моментом, приводящим к клапанному звону, является заниженный зазор между вышеуказанными деталями

При этом клапан постоянно находится в зажатом состоянии и в скором времени перестаёт закрываться полностью. Это приводит к снижению компрессии и выходу из строя одного или группы цилиндров. Но определить это довольно сложно.Частой причиной звона клапанов является детонация в цилиндрах, которая создает отдачу во все элементы поршневой группы. За счет повышенной отдачи по деталям они начинают издавать металлический звон

Еще одним моментом, приводящим к клапанному звону, является заниженный зазор между вышеуказанными деталями. При этом клапан постоянно находится в зажатом состоянии и в скором времени перестаёт закрываться полностью. Это приводит к снижению компрессии и выходу из строя одного или группы цилиндров. Но определить это довольно сложно.Частой причиной звона клапанов является детонация в цилиндрах, которая создает отдачу во все элементы поршневой группы. За счет повышенной отдачи по деталям они начинают издавать металлический звон.

Причины появления стука клапанов

Отсутствие посторонних звуков в моторе и хорошая мощность являются признаками грамотного обслуживания и отличного состояния силового агрегата. Однако часто в процессе эксплуатации могут появляться различного рода неисправности, в частности, возникает стук клапанов, что свидетельствует о необходимости вскрытия двигателя и выполнения его ремонта. Поговорим поподробнее об основных причинах стука клапанов, расскажем, как бороться с такой проблемой.

Характерная проблема двигателей с пробегом

Такие проблемы чаще всего характерны для моторов, которые имеют солидный пробег. Состояние уже уставших двигателей будет оставлять желать лучшего, у них могут отмечаться неисправности клапанной группой, причиной которых является естественный износ. Между рычагами и распредвальными кулачками появляется небольшой зазор, в результате чего возникает характерный металлический цокот.

Изначально на заводе такой зазор между рычагами и распредвальными кулачками устанавливают при сборке мотора, однако по мере эксплуатации авто и с увеличением степени износа начинают стучать клапана, что существенно ухудшает надежность двигателя. В подобном случае требуется вскрывать мотор и проводить его сложный ремонт.

В конечном счете, такой стучащий клапан просто перестанет закрываться, что может привести к критическим поломкам двигателя. Чаще всего отмечается перегрев мотора и уменьшение компрессии в том или ином цилиндре. Если автовладелец своевременно не обращается в сервис, то это приводит к необходимости выполнять уже капитальный ремонт, тогда как первоначально можно было обойтись малой кровью.

Детонация двигателя

Еще одной причиной такого характерного стука клапанов является детонация, которая возникает при различных поломках. Это может быть некачественное топливо, общий износ двигателя, неправильно выставленное зажигание и ряд других поломок двигателя. Определить возникшую детонацию, а вместе с ней и стук пальцев можно по появлению выхлопного дыма с характерным чёрным цветом, по вибрации мотора, снижению мощности двигателя и работе силового агрегата на более высокой температуре.

При сильной детонации стук клапанов может быть как постоянным, так и появляться лишь на горячем моторе. Нельзя исключать в подобном случае использование некачественного топлива. Поэтому, если после заправки на новой АЗС появились такие проблемы, то, с большой долей вероятности, именно некачественный бензин и стал причиной стука клапанов. В подобном случае следует по-максимуму слить топливо, заправившись новым качественным бензином.

Диагностика и ремонт

Если появился стук клапанов, то необходимо выполнять осмотр впускного и выпускного клапана. Мотор требуется вскрывать, определяя текущее состояние всей клапанной группы. Без соответствующего опыта работы выполнить такую диагностику бывает проблематично, автовладельцу необходимо всё же обратиться в сервис, где профессиональные механики смогут уже по одному звуку двигателя определить характерные неисправности, и устранят такие поломки, точно определив причину появления постороннего звука.

В отдельных случаях устранить имеющиеся проблемы можно, путем регулировки клапанов и их зазора. Такая работа выполняется по специальным шаблонам с учётом конкретных показателей для того или иного двигателя и автопроизводителя. Считается, что такую регулировку следует выполнять каждые 100 тысяч километров, она входит в регламент плановых восстановительных работ двигателя, что позволяет предупредить серьёзные неисправности силового агрегата.

Подведём итоги

Чаще всего причиной возникновения характерного стука клапанов в двигателе является естественный износ, также возможно изменение зазора клапанов, использование некачественного топлива и проблемы с зажиганием у автомобиля. На современных моторах выполнить самостоятельно диагностику крайне сложно, поэтому автовладельцу, как только на его машине появились характерные симптомы неисправностей и стук из мотора, следует сразу же обращаться в сервис, выполнять диагностику двигателя и его ремонт.

01.05.2020

Клапан ВАЗ 2106

Регулировка

Рожковый ключ на 13

Ключ на 17 рожковый

Набор щупов, точнее нам понадобится именно один щуп, толщиной 0,15 мм

А также еще список инструментов, необходимых для снятия клапанной крышки

Пошаговое руководство по регулировке тепловых зазоров клапанов

Прежде чем приступать к выполнению этой работы, стоить учесть, что двигатель автомобиля должен быть холодным, то есть его температура должна быть максимально приближена к комнатной. Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь была одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на звезду распредвала и там также метка на шестерне должна совпасть с выступом на крышке. Ниже на фотографии все представлено:

При таком положении коленчатого и распределительного вала поршень четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя. Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилия, значит зазор слишком большой и его необходимо сделать меньше. Если же наоборот щуп не проходит между рокером и распредвалом ВАЗ 2106, значит зазор нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.
