Грузовой автомобиль газ 66: технические характеристики, особенности эксплуатации

Кузов и кабина

В кузов ГАЗ-66 входит металлическая платформа, высокие решетчатые борта и скамейки откидного типа. Задний борт открывается, тент натягивается на 5 дугах. Цельнометаллическая кабина обладает двумя унифицированными сидениями – для управляющего машиной и пассажира, которые разделены верхним кожухом силового агрегата.

Чтобы водитель во время длительной поездки мог отдохнуть, конструкторы предусмотрели в кабине спальное место подвесного типа. Если сказать по-простому, то это брезентовый гамак на 4-х крючках. Обстановку в кабине ГАЗ-66 можно назвать очень брутальной и спартанской – везде один металл, нет никаких лишних элементов или деталей.

Однако если сравнивать уровень комфорта с его предшественником, ГАЗ-63, то новая кабина стала более удобной. Теперь она имеет эффективную вентиляцию и отопление, устройства обдува и обмыва лобового стекла. Высота дорожного просвета составляет внушительные 315 миллиметров. Наибольшая углубленность преодолеваемого брода – 8 метров.

Чтобы осмотреть и провести ремонт силовой установки, кабину можно без труда откинуть на шарнирах вперед. Между водительским креслом и креслом пассажира разработчики поместили несъемный кожух, который прикрывает мотор, в результате чего изогнутый рычаг КПП установлен справа-сзади от водителя.

Управлять механической коробкой передач из-за этого очень неудобно, поэтому понадобиться какое-то время для привыкания. Зимой в кабине было достаточно жарко. Из-за сильного нагрева капота, его тепло передавалось салону. Сама кабина расположена высоко, что улучшает качество обзора для такой безкапотной грузовой машины.

Однако, исходя из отзывов владельцев, всегда работать на такой высоте нелегко. Кабина получилась очень маленькой, в связи с этим при передвижении по плохой дороге есть большая вероятность получить травмы от ударов о внутренние элементы кабины ГАЗ-66.

История

Первые опытные образцы ГАЗ-66 были созданы в 1957 году, но из-за отсутствия серийного двигателя необходимой мощности производство ГАЗ-66 было развёрнуто только с июля 1964 года. В период 1958—1962 г. в малых количествах производился 1,2-тонный грузовик ГАЗ-62, с кабиной заимствованной от ГАЗ-66. В июле 1967 г. на всех автомобилях изменилась облицовка передка кабины (без горизонтальных прорезей). В 1968 году все грузовики получили централизованную систему регулирования давления в шинах (ГАЗ-66-01 и модификации), ранее с указанной системой производились не все автомобили (ГАЗ-66, ГАЗ-66Э, ГАЗ-66-03). В 1966 году удостоен Золотой медали на выставке «Современная сельскохозяйственная техника» в Москве. В 1967 году удостоен Золотой медали на международной ярмарке сельскохозяйственной техники в Лейпциге. В апреле 1969 года ГАЗ-66 первым из советских автомобилей получил государственный Знак качества. ГАЗ-66 экспортировался во все страны социалистического лагеря.

ГАЗ-66 был принят на вооружение в ВС СССР, использовался в народном хозяйстве, после распада СССР большое количество ГАЗ-66 стали использовать в ВС России, в основном в ВДВ и Пограничных войсках.

В 1995 году массовое производство ГАЗ-66-11 с модификациями было прекращено. Взамен Горьковский автозавод освоил выпуск модели ГАЗ-3308 «Садко», унифицированной с ГАЗ-3307. Последний экземпляр ГАЗ-66-11 сошёл с конвейера 1 июля 1999 года.

ГАЗ-САЗ-3531, самосвал для сельского хозяйства

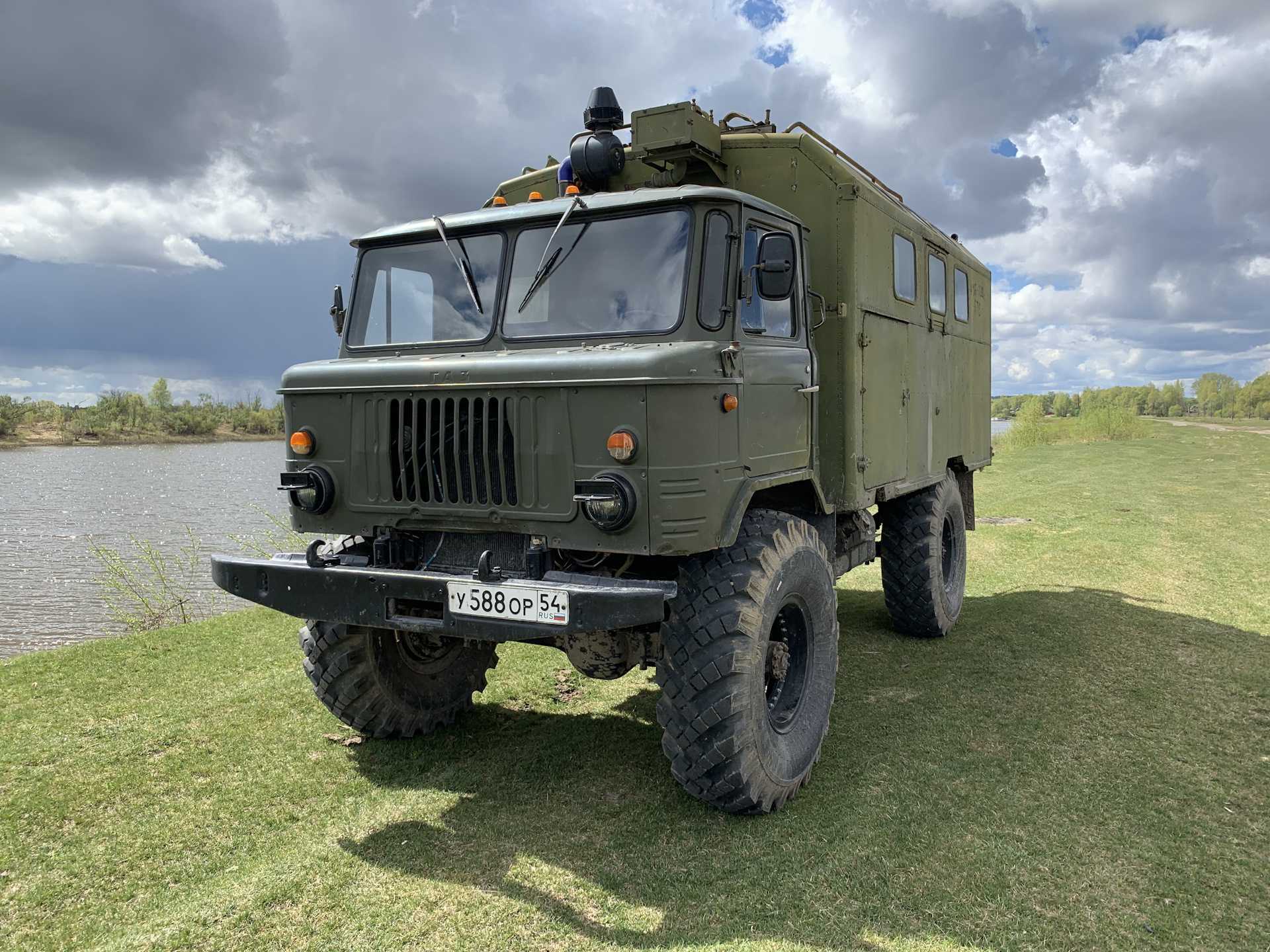

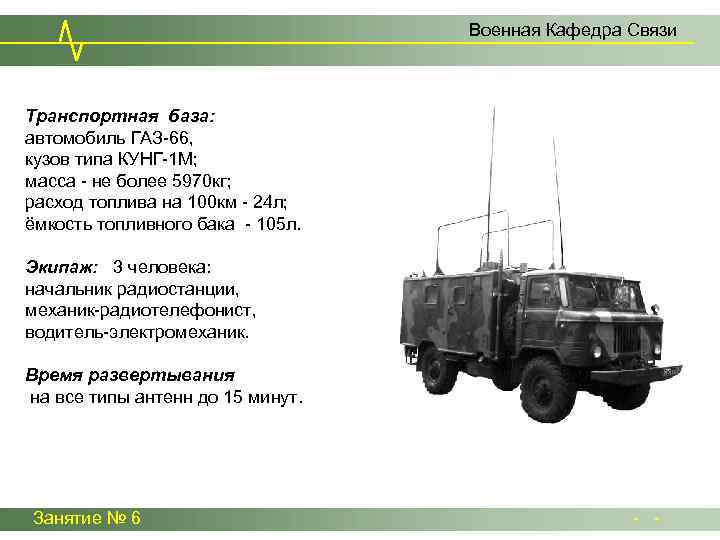

Технические параметры и габаритные размеры ГАЗ-66 КУНГ

Характеристики рассматриваемого грузовика не особо отличались от параметров предшественника. Изначально производитель монтировал двигатель карбюраторного типа ЗМЗ-513. Объем мотора составил 4,2 литра, показатель мощности — 125 «лошадей». На то время (60-е годы XX столетия) — это был просто превосходный показатель. Автомобиль являлся прямым конкурентом европейским и американским прототипам. Размеры ГАЗ-66 КУНГ являлись его основным преимуществом. Длина общая — 5,65 м, ширина — 2,34 м, высота по тенту — 2,52 м.

Прочие параметры:

масса — 3,5 тонны;
скорость по максимуму — 90 км/ч;
вместимость бака для горючего — два резервуара по 105 литров.

Дизельная версия рассматриваемого автомобиля имела практически идентичные характеристики, однако использовалась для специализированных задач (в медицинской и военной сфере).

Модификации модели

Автомобиль имел громадное количество модификаций. Начиная с 1960-х вплоть до конца выпуска, на базе ГАЗ-66 созданы следующие модели:

ГАЗ-66-02, оснащенный лебедкой;
ГАЗ-66-03, с защитой от помех;
ГАЗ-66-11, с двигателем на 120 лошадей;
ГАЗ-66-30, с платформой для самосвала;

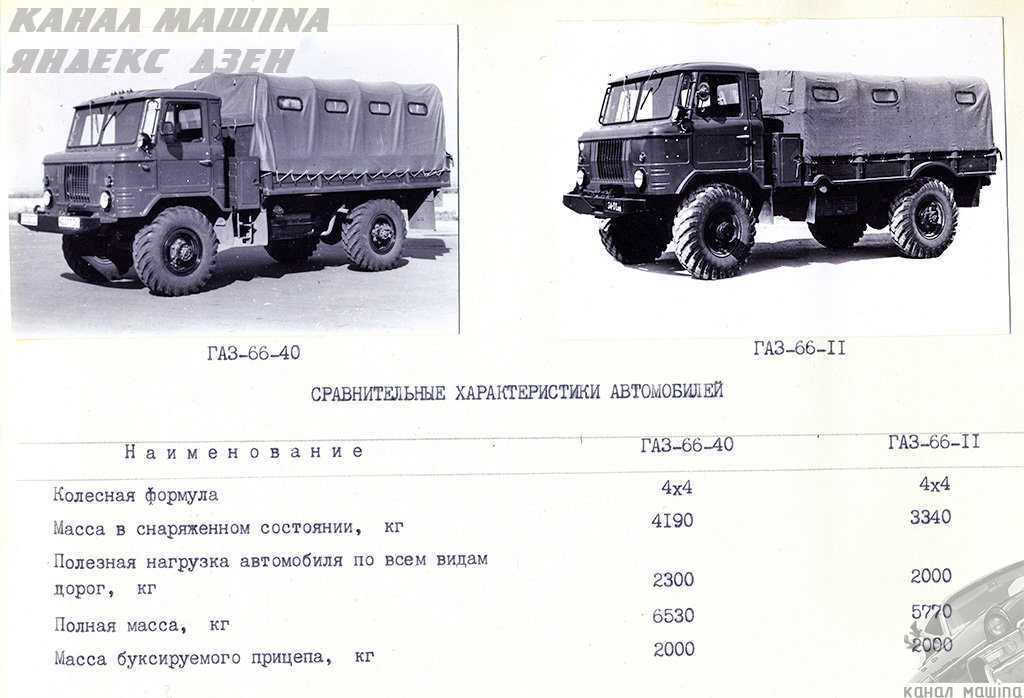

ГАЗ-66-40, с турбодизельным двигателем;
ГАЗ-66-91, экспортная марка для тропиков;
ГАЗ-66-92, приспособленный для суровых условий севера.

Это далеко не полный список вариаций ГАЗ-66, автомобиля-легенды. Эксперименты с компоновкой, двигателем, разными типами кузовов не прекращалась на протяжении всего выпуска. Наработанный опыт пригодился при создании автомобиля «Садко», заменившего «Шишигу» в начале 2000-х.

ГАЗ-66 модификация с бензиновым мотором

Изначально карбюраторный двигатель ЗМЗ 6606 объёма 4.3 литра считался базовым и наиболее популярным, однако повышенный расход являлся главным недостатком мотора. ЗМЗ 6606 характеризовался мощностью в 120 лошадиных сил и крутящим моментом – 285 Нм. Расход 30 и более литров на 100 км пройденного пути был высок даже для армии. В 1991 году конструкторами горьковского автомобильного завода была предпринята попытка снизить «аппетит» авто путем модернизации двигателя. На базе ЗМЗ 6606 был сконструирован несколько иной мотор – ЗМЗ 153, который принял характеристики своего предшественника, однако расход бензина новым мотором был снижен до уровня 24-28 л на 100 км.

Отзывы владельцев о расходе топлива бензиновым мотором:

Евгений, Отрадное. Для поселковых нужд приобрел «шишигу» 1975 года производства. Машина надежная и есть такое ощущение, что вечная. Проходит через любое бездорожье, однажды я даже небольшую реку перешел на этом «звере». Кушает, конечно, мотор ЗМЗ 66 достаточно много – стабильно 40 литров топлива на 100 км.
Михаил, Выселки. Несколько лет назад приобрел ГАЗ-66 с бензиновым мотором 1979 года выпуска. Машина хорошая, но только для исключительно редких поездок. Да, ничего не ломается, умели раньше собирать технику – ничего не скажешь. Но потребление порядка 42 л АИ-80 в суровых реалиях экономического кризиса это слишком много.
Алексей, Александровское. Приобрел ГАЗ-66 по той причине, что являюсь любителем советской техники и пытаюсь её даже коллекционировать. После покупки заменил только коробку передач, все остальное было практически в идеальном состоянии. Если ездить по бездорожью, то с движком ЗМЗ 153 расход будет около 26-28 литров, на трассе показатель возрастает до 30 л на 100 км при скорости движения 70 км/ч.
Матвей, Кочубеевское. Стал владельцем «шишиги» по чистой случайности. Друг-военный практически за бесценок предложил списанный с части грузовик, я долго не стал думать. В хозяйстве вещь нужная и полезная, вот только с невероятным «аппетитом» машины я уже не знаю что делать. Лично мой грузовик с двигателем ЗМЗ 153 потребляет около 30 литров на 100 пройденных километров. Это говорит о том, что нормы расхода топлива на ГАЗ 66 производителем явно занижены.

Основная проблема бензинового двигателя заключается в перерасходе топлива. Многочисленные отзывы владельцев свидетельствуют о том, что ГАЗ-66, оснащенный силовым агрегатом ЗМЗ 153, ЗМЗ 6606 в среднем потребляет 38-40 литров, что значительно выше нормы, указанной производителем.

Почти каждый автоводитель хочет, чтобы топливо расходовалось меньше, а расстояние прохождения при этом не увеличилась, и, чтобы мощность двигателя не падала. Возможно ли это? Производитель экономайзера топлива Fuel Free утверждает, что возможно.

Я заказал экономитель топлива»Full Free» Друг установил такую штуку себе, потестив неделю сказал что и вправду есть экономия. Машина стала заметно меньше бензина.

Не так давно появилась новинка, как экономитель топлива, в сфере автомобильных технологий, которая, по словам производителей и продавцов, может уменьшать расход топлива. Она называется FuelFree (Фуел Фри, Фул Фри). Чтобы не стать жертвой рекламы и купить бесполезный товар, надо почитать о нем отзывы на разных интернет-ресурсах.

Вместе с экономителем вы сохраняете значительную долю семейного бюджета, а также заботитесь о состоянии своего автомобиля. Фри Фул «заботится» о катализаторах и свечах, тем самым продлевая их срок эксплуатации. Ведь некачественное топливо способно разрушить большинство автозапчастей, приведя в негодность машину.

Особенности конструкции ГАЗ-66; коротко о его отличиях от ГАЗ-63

ГАЗ-66 – советский грузовой автомобиль с колёсной формулой 4×4; рамной конструкции, безкапотной компоновки; грузоподъёмностью 2 тонны. Этот грузовик в своё время неоднократно становился лауреатом различных выставок, в том числе и международных. Но самая большая награда 66-го — это всенародная любовь и признание, за его безотказность и надёжность в самых трудных условиях эксплуатации .

Поразительная проходимость ГАЗ-66, не раз выручавшая в нашей стране многих, достигается, в значительной степени, за счёт использованных в нём самоблокирующихся дифференциалов переднего и заднего мостов. Но не только этого.

При разработке нового полноприводного грузовика команда конструкторов Горьковского автозавода опиралась на конструкцию 2-тонного внедорожного грузовика ГАЗ-63, выпускавшегося в 1948—1968 гг. Эту модель можно с полным правом назвать предшественником и прообразом 66-го. Однако ГАЗ-66 стал автомобилем совершенно новой конструкции – бескапотником с откидывающейся кабиной.

Предшественник «шишиги» – полноприводный ГАЗ-63.

Серьёзные сравнительные испытания убедительно показали значительное превосходство ГАЗ-66 перед его предшественником. Автомобиль ГАЗ-66 с полной нагрузкой в кузове (2 тонны), плюс с прицепом массой (весом) ещё в 2 тонны оказался способен пересечь песчаную пустыню в любом направлении.

В тех же условиях автомобиль ГАЗ-63 не смог далеко продвинуться даже без прицепа. Было установлено, что ГАЗ-66 может преодолевать песчаные подъёмы 22-23°, а ГАЗ-63 – подъёмы не более 4°.

Если грузовик ГАЗ-63 способен двигаться по снежной целине глубиной до 0,4 м, то у автомобиля ГАЗ-66 этот показатель – 0,7 м. Для 66-го был разработан новый, более мощный двигатель, улучшивший его динамические характеристики и, в конечном итоге, способствующий повышению проходимости. Применены самоблокирующиеся дифференциалы повышенного трения в ведущих мостах, которые обеспечили возможность передачи до 80% момента на одно колесо.

Расположение кабины над двигателем позволило при колёсной базе, равной базе автомобиля ГАЗ-63, увеличить полезную длину грузовой платформы и разместить запасное колесо за кабиной. Это дало возможность понизить погрузочную высоту платформы. Что, в свою очередь, способствовало улучшению поперечной устойчивости автомобиля.

Испытаниями было установлено: если автомобиль ГАЗ-63 при движении с низко расположенным (немного выше уровня бортов) грузом по бетонной площадке по кривой радиуса 25 м начинает опрокидываться набок при скорости 44 км/ч, то грузовик ГА3-66 в этих условиях не теряет устойчивости при любых скоростях движения. И только при скорости свыше 65 км/ч его заносит (боковой юз, без опрокидывания).

Лучшую устойчивость ГАЗ-66 придали также лучший баланс центра тяжести и увеличение колеи передних колёс – на 200 мм, и задних колес – на 150 мм. Для 66-го были разработаны также и новые шины увеличенного профиля, с развитыми грунтозацепами (размер шин 12.00–18).

Установка распорных колец в колесе даёт возможность ГАЗ-66 двигаться по слабым грунтам при сниженном до 0,5 кГ/см2 давлении в шинах. Понижение давления в шинах обеспечивает большую площадь опорной поверхности шин, резко уменьшая удельное давление на грунт.

Серьёзные усовершенствования были внесены в шасси основного ГАЗовского грузового внедорожника. На ГАЗ-63 стояли рессоры короткие и жёсткие, а на ГАЗ-66 использовали длинные и мягкие. Поэтому ГАЗ-63 при прохождении канав склонен к диагональному вывешиванию колёс. А ведь это полностью останавливает автомобиль: колёса крутятся – машина стоит! ГАЗ-66 же уверенно преодолевает самые сильные неровности рельефа.

Размещение кабины над двигателем обеспечило равномерное распределение общей нагрузки по осям: 47% – на переднюю ось и 53% – на заднюю, в то время как у автомобиля ГАЗ-63 распределение нагрузок но осям составляет соответственно 37 и 63%. Благодаря этой особенности сцепной вес автомобиля реализуется обоими мостами в одинаковой степени.

Рама и шасси ГАЗ-66 как основа для создания вездеходов

Самый массовый двухосный грузовик Советской армии стал популярной базой для вдохновенной фантазии народных умельцев. ГАЗ-66 даже можно назвать рекордсменом по количеству различных переделок и оригинальных машин, созданных на его шасси. Всё дело – в превосходном внедорожном потенциале «шишиги».

Созданные на обычной заводской раме и ходовой части 66-го кунги-«дома на колёсах», а также монстро- и «хаммеро»-подобные джипы не раз поражали воображение публики своими размерами и брутальным внешним видом. В том числе и на крупных форумах, таких, как Московские и Алма-Атинские автовыставки.

Особенно прославились в качестве «мастеров глубокого тюнинга» 66-го ГАЗона умельцы из мастерской «Ретро-Стиль», что в Киргизии. Их созданные из серийных «шишиг» внедрожники «Бархан» (2002) и «Булат» (2007) не просто много раз выставлялись на популярных выставках, но и нашли нескольких реальных покупателей. А подробные обзоры этих моделей появились не только на просторах интернета, но и в ряде уважаемых изданий с безупречной репутацией. К примеру, в журнале «За рулём».

Среди других ставших знаменитыми переделок ГАЗ-66 – пикап «Партизан», джипы «Бизон» Александра Чувпилина и «МегаКрузер» Вячеслава Золотухина. Ну и, конечно, вне конкуренции – собранный из трёх списанных ГАЗ-66 и одного УАЗика вездеход «Матрёна».

Этот работящий чудо-автомобиль создан умельцами одной из аварийных бригад РЖД в Красноярске и помогает им добираться до самых труднодоступных мест, по которым проходит железная дорога.

Технические характеристики ГАЗ-66 в цифрах

Макс. длина (с лебёдкой): 5,806 м; Ширина: 2,322 м; Высота по тенту без нагрузки: 2,520 м; Высота по кабине с полной массой: 2490 мм.
Грузоподъёмность: 2000 кг; Масса: 3470 кг; Разрешённая максимальная масса: 5940 кг.
Колёсная база: 3,3 м; Колея передних колёс: 1,8 м; Колея задних колёс: 1,75 м.
Дорожный просвет: от 315 мм до 870 мм.
Радиус поворота: 9,5 м.
Глубина преодолеваемого брода (по дну): 0,8 м.
Объём топливных баков: 2 по 105 литров.

Двигатель ГАЗ-66

Штатный двигатель ГАЗ-66 – ЗМЗ-66 Заволжского моторного завода – карбюраторный, восьмицилиндровый четырёхтактный, V-образной компоновки, с жидкостным охлаждением. Рабочий объём данного мотора – 4254 кубических сантиметра.

Мощность – 120 лошадиных сил.
Максимальный крутящий момент (при частоте вращения коленвала 2500 оборотов в минуту) – 284,4 Нм.
Диаметр цилиндра –92 мм. Ход поршня – 80 мм.
Степень сжатия: 6,7.
Масса двигателя: 262 кг.
Тип карбюратора: К-126 (до конца 80-х годов) или К-135 (оставшиеся годы производства).
Вид топлива: низкооктановый бензин (А-76).
Расход топлива: 20-25 литров на 100 километров.

Мотор ГАЗ-66 оказался и короче, и меньше по габаритам мотора ГАЗ-63. Двигатель автомобиля ГАЗ-66 был также снабжён предпусковым подогревателем ПЖБ-12.

Мотор ЗМЗ-66-06 под кабиной «шишиги».

Гораздо меньшая часть грузовиков ГАЗ-66 была укомплектована двигателем ЗМЗ-513.10, представляющим собой усовершенствованный на рубеже 80-х/90-х годов вариант мотора ЗМЗ-66-06 (объём тот же, мощность – 125 л.с.)

В 90-х годах в небольшом количестве также выпускались ГАЗ-66 с дизельным двигателем ГАЗ-544 мощностью 85 л.с. и крутящим моментом 235 Нм; а также с турбированными дизелями ГАЗ-5441. (116 л.с.). Данные модификации получили индекс ГАЗ-66-41.

Определённая производителем максимальная скорость составляет 90 км/ч. Хотя и есть возможность самостоятельно снять ограничитель оборотов двигателя (тогда можно будет разгоняться до 110-120 километров в час), данному автомобилю это, в общем-то, ни к чему.

Трансмиссия, ходовая часть, рулевое и тормозное управление

Коробка переключения передач на ГАЗ-66 механическая, 4-х ступенчатая, с синхронизаторами на 3-й и 4-й передачах. Раздаточная коробка имеет две передачи, с понижающей и отключаемым передним мостом. Включение прямой передачи в РК ещё не означает отключения переднего моста. Он включается отдельным рычагом и может работать при любой передаче в «раздатке». Тип рулевого управления – глобоидальный червяк с трёхгребневым роликом, имеется гидроусилитель.

С целью облегчения управления автомобилем использованы не только синхронизаторы. С той же целью в конструкцию рулевого управления введён гидравлический усилитель, применена тормозная система с гидровакуумным усилителем тормозов. Сцепление сделано по однодисковому типу, также установлен гидропривод.

Передняя и задняя подвеска – на продольных полуэллиптических рессорах с гидравлическими телескопическими амортизаторами двухстороннего действия, ГАЗ-66 отличался плавностью хода. Из-за одинарных рессор на заднем мосту и самоблокирующихся дифференциалов в главных передачах эту автомашину нельзя перегружать.

Рабочая тормозная система – раздельная (но данное техническое решение стало применяться только в 80-90 гг. производства модели); стояночная – барабанный трансмиссионный тормоз. Рабочий механизм тормозной системы – барабанный, имеет гидропривод и гидровакуумный усилитель. Такая конструкция обеспечивает хорошее торможение на любом дорожном покрытии. Стояночный тормоз действует на все колёса грузовика. Но «ручник» установлен на валу привода заднего моста. А в этом случае, блокировать и передние колёса он может только тогда, когда в «раздатке» включён и передний мост.

Мосты ГАЗ-66

Ведущие мосты ГАЗ-66 гипоидного типа. Конструкция заднего моста ГАЗ-66 представлена следующими узлами и деталями: картер, сборный редуктор, две полуоси. Редуктор располагается в картере: для него здесь есть специальное утолщение. Он обеспечивает оптимальное число оборотов, передаваемое от карданной передачи на полуоси, и увеличивает крутящий момент на колёсах.

Редуктор ГАЗ-66 состоит из корпуса, ведущей и ведомой шестерней главной передачи, сборного дифференциала и подшипников. Передний мост Газ-66 включает в себя такой же редуктор, что и сзади.

Задний мост ГАЗ-66 – агрегат с цельной балкой моста; главная передача одинарная, гипоидная, полуоси полностью разгруженные.

Инструкция по эксплуатации и ремонту

В процессе использования автомобиля необходимо придерживаться правил техники безопасности, своевременно устранять обнаруженные поломки, производить замену расходных материалов и технических жидкостей. Все операции по обслуживанию и уходу описаны в инструкции по эксплуатации и ремонту грузовой машины.

Поддержка работоспособности приводит к увеличению срока службы транспортного средства, надежной и безопасной езде.

Чтобы отремонтировать грузовик, обращаются в специализированные мастерские или выполняют технические работы самостоятельно, согласно руководству по ремонту.

Как прокачать тормоза

При долгой эксплуатации машины происходит износ фрикционных накладок тормозов. При этом увеличивается зазор между ними и барабанами, что приводит к плохой работе педали во время торможения, постоянному и сильному выжиманию сцепления. Для устранения проблемы производят прокачку тормозной системы. Текущая регулировка тормозов направлена на восстановление зазора.

Прокачивать тормоза на ГАЗ нужно так:

Сначала необходимо отсоединить эксцентриковый болт промежуточного рычага от толкательного устройства.
Снять главный тормозной цилиндр.
Развести колодки.
Проверить все положения педали.
Установить до упора толкатель.
Собрать детали в обратной последовательности.

Как отрегулировать клапана

Последовательность регулировки клапанов:

Снять крышку коромысла.
Вывернуть свечу первого цилиндра.
Установить поршень в верхнюю мертвую точку (ВТМ).
Провернуть коленвал до совпадения указателя на картере сцепления с шариком маховика.
Проверить зазор щупом. Он должен быть 0,25-0,3 мм на холодном моторе. При необходимости отрегулировать вращением регулировочного винта.
Установить детали в обратном порядке.

Как выставить зажигание

Алгоритм действий по установке зажигания:

Выворачивают свечу первого цилиндра.
Закрывают пальцем отверстие для свечи и проворачивают коленвал до момента выхода сжатого воздуха.
Снимают крышку люка на картерном сцеплении и наблюдают за метками, нанесенными на маховике мотора.
Проворачивают коленвал до совпадения указателя на картере сцепления с шариком, зачеканенным в маховик.
Устанавливают привод распределителя.
Проверяют и регулируют зазор в прерывателе.
Вставляют распределительный механизм в отверстие привода и закрепляют винтом.
Присоединяют провода высокого и низкого напряжения от катушки зажигания и высокого напряжения от свечей в порядке 1-5-4-2-6-3-7-8.
Устанавливают момент зажигания.

Как прокачать сцепление

Правильное сцепление заключается в установке свободного хода наружного конца вилки выключения, равного 4-5 мм.

Регулируется ход сцепления следующим образом:

Открепляется оттяжная пружина.
Измеряется ход. Если он меньше установленного параметра, контргайку ослабляют и настраивают вращением толкателя.
Надевают пружину.

Шум при работе, стук при резком изменении частоты вращения, трудное переключение передач или самовыключение прямой передачи могут быть связаны с неполадками в трансмиссии. В этих случаях выполняют ремонт раздаточной коробки и карданной передачи.

Как настроить карбюратор

Настройка карбюратора — это регулировка основных его параметров, проверка уровня топлива в поплавковой камере и герметичности поплавка и топливного клапана.

Настройку основных параметров необходимо осуществлять так:

Отрегулировать момент включения экономайзера.
Проверить герметичность клапана.
Проверить производительность ускорительного насоса.
Рассчитать пропускную способность жиклеров специальными приборами.

Как уменьшить расход топлива

Если включить передний мост грузовика на бензиновом двигателе, можно уменьшить расход горючего до 10%. Шестерня понижающей передачи жестко соединена с промежуточным валом. На шлицах крепится передвижная шестерня включения переднего моста. При перемещении ее в обратную сторону мост включается. Маховики ведущего вала при движении вперед контактируют с элементами промежуточного вала, тем самым приводя в действие понижающую передачу.

ГАЗ 66

ГАЗ-66 представляет собой грузовой автомобиль повышенной проходимости грузоподъёмностью 2 тонны, предназначенный для движения в сложных дорожных условиях и по бездорожью

Важной особенностью автомобиля является возможность замены запчастей грузовика практически в полевых условиях, что значительно упрощает его техобслуживание. Высокая проходимость обусловлена использованием самоблокирующихся дифференциалов переднего и заднего мостов, больши́м дорожным просветом и регулируемым давлением в шинах (колёсные диски имеют особую конструкцию), для подкачки шин установлен компрессор с приводом от двигателя

Двигатель автомобиля снабжён предпусковым подогревателем ПЖБ-12. Рабочая тормозная система — гидравлическая раздельная с вакуумным усилителем, стояночная — барабанный трансмиссионный тормоз. Гидравлический усилитель рулевого управления.

Важная особенность этого автомобиля — сбалансированное расположение центра тяжести, практически равная нагрузка на переднюю и заднюю ось и компактность за счёт кабины над двигателем.

Для осмотра двигателя кабина откидывается на шарнирах вперёд, между сиденьем водителя и сиденьем пассажира расположен несъёмный кожух, прикрывающий двигатель, из-за этого изогнутый рычаг коробки переключения передач расположен справа-сзади от водителя, что вызывает некоторые неудобства при переключении передач.

Технические характеристики автомобиля ГАЗ-66-11

Тип	Двухосный грузовой автомобиль
Грузоподъёмность	4 000 кг
Разрешенная максимальная масса	5 940 кг
Длина	5 806 мм (с лебёдкой)
Ширина	2 322 мм
Высота по тенту без нагрузки	2 520 мм
Высота по кабине с полной массой	2 490 мм
Колёсная база	3 300 мм
Дорожный просвет	315 мм
Колея передних колес	1 800 мм
Колея задних колес	1 750 мм
Радиус поворота	9,5 м
Глубина преодолеваемого брода (по дну)	0,8 м
Двигатель	ЗМЗ-66-06 восьмицилиндровый четырёхтактный, с жидкостным охлаждением
Рабочий объём	4 254 см3
Мощность	120 л.с.
КПП	механическая 4-ступенчатая с синхронизаторами на 3-й и 4-й передачах
Раздаточная коробка	С понижающей передачей и отключаемым передним мостом
Привод	задний или полный
Колёса	специальные с разъёмным ободом и бортовым кольцом 8,00-18; шины 12,00-18
Давление в шинах	0,5-3 кг/см2
Максимальная скорость с полной массой	90 км/ч
Ёмкость топливных баков	210 л
Контрольный расход топлива, л/100 км при скорости 60 км/ч	20
Марка топлива	бензин А-72, A-76, АИ-80
Ёмкость АКБ	75 А·ч
Максимальный ток автомобильного генератора	85 А

ГАЗ-66 технические характеристики


Тип	Двухосный грузовой автомобиль
Грузоподъёмность	2000 кг.
Разрешенная максимальная масса	5600 кг.
Габариты
Длина	5805 мм.
Ширина	2322 мм.
Высота по тенту	2520 мм.
Колесная база	3300 мм.
Дорожный просвет	315 мм.
Глубина приодолеваемого брода	1 м.
Двигатель ГАЗ-66 бензиновый
Марка	ЗМЗ-513
Рабочиц объём	4254 см3
Мощность	115 л.с.
Количество цилиндров	8
Конфигурация	V
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Количество клапанов	16
Материал БЦ и ГБЦ	алюминий
Диаметр поршня	92 мм.
Ход поршня	80 мм.
Рекомендованное топливо	А-76, А-80, газ
Питание карбюратор	К-126, К-126Б, К-126М
Двигатель ГАЗ-66 дизельный
Марка	Д-245
Рабочиц объём	4750 см3
Мощность	117-122 л.с.
Количество цилиндров	4
Конфигурация	V
Порядок работы цилиндров	1-3-4-2
Количество клапанов	8
Материал БЦ и ГБЦ	алюминий
Диаметр поршня	110 мм.
Ход поршня	125 мм.
Трансмиссия ГАЗ-66
КПП	Механическая 4-х ступенчатая
Раздаточная коробка	С понижающей передачей и отключаемым передним мостом
Привод	Задний или полный
Колеса	Специальные 8,00-18. Шины 12,00-18.
Максимальная скорость	95 км/ч
Расход топлива/марка топлива	21 л./А-72,А-76,АИ-80
Ёмкость топливных баков	210 л.
Ёмкость АКБ	75 А/ч

Реальные показатели расхода топлива ГАЗ-66

При эксплуатации грузовых автомобилей с системой полного привода расход зависит от ряда факторов:

степени загрузки платформы;
состояния дорожного полотна;
правильности регулировки карбюратора и системы зажигания, в т.ч. состояние свечей зажигания, исправности катушки зажигания ;
своевременности переключения передач;
своевременной замены воздушного фильтра и топливного фильтра;
положения рычага включения привода переднего моста (при отключенном редукторе расход падает);
состояния поршневых колец и газораспределительного механизма двигателя;
легкости вращения валов в коробке скоростей и шестерен редукторов мостов;
исправности тормозной системы.

ГАЗ-66 модификация ГБО

Модификации с ГБО сжигают в среднем от 45 до 50 л газа, что зависит от модели редуктора; на бездорожье параметр увеличивается до 70-80 л. Низкий крутящий момент двигателя при эксплуатации на газообразном топливе вынуждает владельцев сохранять штатные бензиновые баки. Некоторые водители снимают ГБО или переоборудуют машины на дизели от тракторов МТЗ.

ГАЗ-66 на бензине

Расход бензина на моторах ГАЗ-66 составляет:

на шоссе с твердым покрытием при разгонах до 80 км/ч, полной нагрузке и установленном тенте — до 30 л горючего на 100 км пути;
в городских пробках — до 40-45 л, в небольших населенных пунктах — до 30 л;
при эксплуатации в условиях тяжелого бездорожья — свыше 40 л, что заставляет водителей перевозить дополнительные емкости с топливом.

Дизельное авто

В тяжелых дорожных условиях расход доходит до 30 л на 100 км пути. На шоссе автомобиль укладывается в 16-18 л (при движении со скоростью не выше 70 км/ч). Для обогрева кабины используются радиатор, введенный в масляную систему, и дополнительный воздушный нагреватель. В зимнее время расход увеличивается на 2-3 л, которые необходимы для работы отопителя. В городском режиме эксплуатации грузовик сжигает от 22 до 24 солярки (зависит от плотности потока и температуры воздуха).

На расход дизельного топлива влияет состояние системы охлаждения двигателя. При загрязнении ребер возникают локальные зоны перегрева и ухудшаются условия смазки мотора. Износ поршневой группы либо неправильная регулировка насоса увеличивает затраты горючего на 20-25%.

Расход топлива ГАЗ-66 по паспорту

Завод производил замеры расхода топлива в условиях полигона и в ходе испытательных пробегов. В документации указывался контрольный расход горючего, полученный при равномерном движении полностью загруженного исправного грузовика на горизонтальном участке шоссе.

… о параметрах модели

Завод ГАЗ серийно не выпускал машины модели 66 с газобаллонным оборудованием, модернизация проводится владельцами машин.

Расход топлива ГАЗ-66 на бензиновом двигателе

Расход топлива на 100 км пути для бензиновых версий составляет:

Для 120-сильной модификации, выпускавшейся до 1985 г., заводом установлен контрольный расход бензина на уровне 24 л на 100 км пути. Параметр предназначен для оценки технического состояния автомобиля.
Проведенная в 1985 г. модернизация позволила повысить мощность до 125 л. с. и снизила контрольный расход до 22 л на 100 км пути.
Для определения эксплуатационного расхода используются нормы, утвержденные Министерством транспорта РФ. Для ГАЗ-66 это значение находится в диапазоне от 28 до 31 л (в зависимости от типа надстройки). При установке оборудования с приводом от двигателя (например, бурильной станции) вводится дополнительный часовой норматив расхода горючего (до 10 л бензина в час, зависит от конструкции надстройки).

моторный отсек бензинового ГАЗ-66

Расход топлива на дизелях

Расход дизельного топлива установлен заводом ГАЗ на уровне:

13,5 л при движении по горизонтальному шоссе с полной нагрузкой при скорости 40 км/ч;
17,0 л при движении по горизонтальному шоссе с полной нагрузкой при скорости 60 км/ч.

Дизельный мотор ГАЗ-66

ГБО

Завод проводил работы по монтажу газовой аппаратуры на ГАЗ-66, но падение мощности негативно сказывалось на динамических возможностях машины, одновременно снижая маневренность в условиях бездорожья. При установке газобаллонного оборудования потребление горючего составляло до 45 л, а в тяжелых дорожных условиях параметр увеличивался на 50-60%.

… о парметрах модели

По результатам испытаний модификация с ГБО в серию не вошла (дополнительной причиной стала сниженная из-за веса баллонов грузоподъемность).

Выявление неисправностей

Все силовые агрегаты серии ЗМЗ 66 имеют ряд одинаковых «типовых» неисправностей. К ним относятся:

подтекание моторного масла через сальник заднего коренного подшипника;
низкое давление моторного масла в системе смазки мотора;
увеличенный расход моторного масла и др.

О наличии тех или иных неисправностей судят по состоянию силового агрегата. Мотор нуждается в ремонте, если, например:

расход масла более 0,4 л /100 км;
контрольные индикаторы на приборной панели показывают, что давление масла в системе смазки недостаточно;

Важно! При неисправных контрольных приборах давление можно измерить манометром. При этом его значение, измеренное на хорошо прогретом двигателе, не должно быть ниже: на холостых оборотах – 0,5 кгс/см.кв.; на средних оборотах – 1 кгс/см.кв

Эксплуатация мотора в случаях, когда давление моторного масла ниже указанных значений – запрещается.

О неисправности мотора может свидетельствовать также недостаточная компрессия в цилиндрах. Измеряют ее компрессометром, предварительно вывернув свечи зажигания, полностью открыв дроссельную заслонку и отключив питание на высоковольтные провода.

Платформа

Автомобиль оснащен двумя топливными баками по 105 л (66-41 — одним).

Стандартная платформа представлена металлическим кузовом с решетчатыми бортами (задний — откидной). Имеет крепления для тента на 5 дугах. Его габаритные размеры равны 3,313 м в длину, 2,05 м в ширину, 0,34 м в высоту.

С 1991 г. машина получила платформу без колесных ниш грузоподъемностью 2,3 т, унифицированную по конструкции с кузовом 3309.

Хозяйственная версия 66-21 оснащена деревянным кузовом типа ГАЗ-53 длиной 3,49 м, шириной 2,17 м, высотой 0,51 м и грузоподъемностью 3,5 т.

К тому же на шасси 66-31 производили ГАЗ-66 самосвал (ГАЗ-САЗ-3511), на шасси 66-96 — вахтовые автобусы.

ГАЗ-САЗ-3511 имеет платформу размером 3,516 м в длину, 2,28 м в ширину, 0,62 м (1,25 м с надставными бортами) в высоту с боковыми и задним откидными бортами. Площадь ее равна 8 м 2 , объем — 5 м 3 (с надставными бортами —10 м 3 ). Грузоподъемность — 3,1 т (2,85 с надставными бортами). Кузов откидывается назад (50 ° ) и в стороны (45 °) . Сцепное устройство отсутствует.

Габаритные размеры стандартной модификации составляют 5,655 м в длину, 2,342 м в ширину, 2,44 м в высоту. Колесная база равна 3,3 м, передняя колея — 1,8 м, задняя — 1,75 м, клиренс — 315 мм. Снаряженная масса составляет 3,47 т (ЗМЗ-513) либо 4,09 т (ГАЗ-5441), полная — 5,77 т (ЗМЗ-66-06) либо 6,81 т (ГАЗ-5441).

ГАЗ-САЗ-3511 больше, чем ГАЗ-66. Самосвал имеет длину — 6,235 м, ширину — 2,461 м, высоту — 2,456 м. Снаряженная масса равна 4,2 т, полная — 7,25 т.
