Почему не работает автомобильный спидометр: основные причины и проверка

Диагностика работы спидометра на четырнадцатой

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДК

Проверка ДС необходима в случае обнаружения типичных признаков его неисправности. Данное устройство можно проверить несколькими способами, в том числе и не снимая прибор с автомобиля. Для этого вам потребуется мультиметр и обычная лампочка на 12 В.

Мультиметр – это устройство для тестирования электросетей и приборов, потребляющих электричество. Для диагностики автомобиля это незаменимая вещь, так что имеет смысл приобрести его в гараж, благо стоит он не дорого (порядка 400-600 рублей).

Проверка датчика скорости – способ №1 (со снятием ДС):

Демонтируем ДС (прочесть, как это сделать, вы можете в следующем разделе статьи);
Устанавливаем мультиметр в режим изменения переменного напряжения;
Замыкаем щупы тестера на контактах в колодке ДС: первый – на контакт, идущий к приборной панели(он по центру), второй – на контакт массы;
Способ подключения мультиметра
На передней торцевой части корпуса ДС вы увидите шток, при вращении которого датчик включается в работу. Соответственно, чтобы проверить устройство нам нужно его покрутить, сделать это удобнее всего надев на ось металлическую трубку соответствующих размеров.

При вращении штока датчика тестер должен показывать всплески переменного напряжения. Чем быстрее будет скорость вращения, тем большими должны быть всплески напряжения. Если этого не происходит – устройство неисправно.

Второй способ позволяет выполнить проверку датчика не снимая его с машины, однако для его реализации вам потребуется загнать четырнадцатую на смотровую яму.

Способ №2:

Загоняем четырнадцатую на яму и поддомкрачиваем ее в районе левого переднего колеса;
Находим ДС и разъединяем колодку подключенных к нему проводов;
Подключаем электроды мультиметра к контактам массы и подачи сигнала в ЭБУ (центральный и крайний правый контакты);
Вращаем находящееся в воздухе колесо и проверяем показания тестера на предмет появления всплесков напряжения.

Если по каким-то причинам вы не можете выполнить проверку мультиметром, можно воспользоваться обычной лампочкой на 12 В.

Машина на яме, передняя часть поднята на домкрате;
Провода лампочки подключаем к левому (питание) и центральному (подача сигнала) контактам датчика;
Начинаем вращать колесо – если лампочка мигает, значит ДС работоспособен.

Диагностика и ремонт механического спидометра

Для диагностики вам понадобятся:
моторчик на 12 Вольт;
плоская и крестовая отвертки;
фонарик; домкраты и подставки;
инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

плоская и крестовая отвертка;
тестер;
набор ключей;
сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Устройство и принцип работы датчика скорости автомобиля (ДСА)

Конечно, датчик спидометра не определяет скорость автомобиля относительно дороги напрямую (с помощью фотодатчиков или обдува). Теоретически эту информацию можно получить с помощью систем GPS в навигаторе. Необходимые данные формируются исходя из расстояния до спутников.

Однако датчики скорости должны быть автономными и не могут полагаться на связь с космическими станциями GPS или ГЛОНАСС. В качестве дополнительного контроля можно использовать автомобильные навигаторы. Например, когда проводится экспресс-проверка датчика скорости.

Однако его работа обеспечивается механической связью с дорогой.

Принцип действия датчика скорости основан на преобразовании углового смещения колеса в пройденный путь:

внешняя поверхность шины имеет определенную окружность;
при угловом смещении оси вращения на 360° колесо (а вместе с ним и автомобиль) перемещается по горизонтали на определенное расстояние;
по этим данным датчик шестерни спидометра определяет пробег (абсолютное значение, не зависящее от скорости или времени);
пробег разделить на время это скорость.

То есть, если как-то снимать данные по каждому обороту колеса, то датчик привода спидометра будет фиксировать и скорость, и пробег.

Датчик контроля скорости механического типа

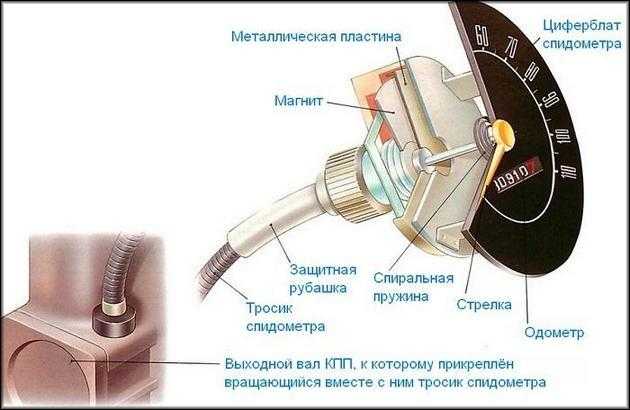

В качестве примера рассмотрим устройство, которое использовалось в автомобилях 50–70 лет назад.

Тросовая передача соединяет ступицу колеса с измерительным прибором. С помощью группы шестерен вращение троса синхронизируется с оборотами колеса. Пробег измеряется очень просто: с помощью механического одометра. А вот принцип работы датчика механического привода спидометра несколько сложнее. На оси манипулятора находится диск с магнитом. Соосно с ним находится второй диск с магнитом, соединенным с кабелем передачи. Когда струнный магнит вращается с постоянной скоростью, стрелка притягивается магнитным полем и отклоняется по шкале. Чем выше скорость вращения, тем сильнее отклоняется стрела. Калибровка выполняется путем выбора пружины стрелки.

В современных автомобилях механические конструкции не используются.

Электронный датчик: принцип работы

Тросовые передачи не могут обеспечить достаточной точности показателей, надежность зависит от степени износа шестерен. Поэтому в современных автомобилях используется несколько разновидностей электронных спидометров. Общий принцип работы заключается в приеме серии импульсов, связанных со скоростью вращения колеса, и передаче информации в модуль управления и преобразования. Датчик представляет собой комплекс чувствительных элементов, заключенных в герметичный корпус.

Типы датчиков по способу приема импульсов:

оптический. Между фото и светодиодом находится перфорированный диск, механически связанный с объектом измерения. В большинстве случаев это выходной вал редуктора, после которого соотношение скоростей вращения не может меняться на пути к оси колеса. Оптопара генерирует последовательность импульсов, синхронизированную со скоростью вращения колеса. Алгоритм электроники рассчитывает скорость и пробег. Преимуществом такой схемы является простота изготовления и стоимость. Недостатки: инерционность, требования к очистке режущего диска, что практически недостижимо в редукторе.
Магниторезистивный. Магниты расположены по окружности ведущего диска. Датчик представляет собой элемент, который изменяет сопротивление при попадании в магнитное поле. Конструкция проста, но более дорога в производстве по сравнению с оптопарой. Основным преимуществом является малая зависимость от внешних воздействий. То есть расположение на картере или редукторе не может повлиять на качество работы. Недостатки: относительно большой диск требует места, магнитные элементы могут выпасть. Это обычная конструкция, используемая на многих автомобилях.

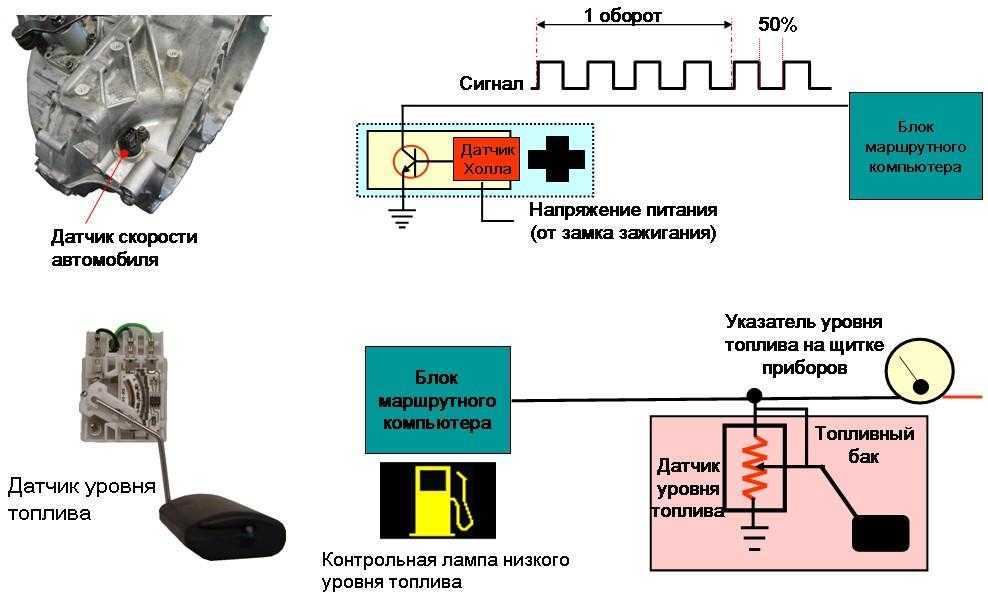

Датчики Холла. Сам датчик представляет собой электромагнитную катушку, в которой генерируется электрический ток при изменении магнитного поля. При вращении щелевого экрана в катушке генерируются импульсы с определенной частотой. Очень надежная система, простая в обслуживании и диагностике: датчик можно прозвонить мультиметром. Единственная проблема: точности может не хватить для современных автомобилей. Широко используется в автомобилях группы АвтоВАЗ.
Индуктивный импульс. Дискретная система, основанная на формировании импульсов в индукторе. Реализация напоминает схему датчика Холла. Разница в конструкции диска и электромагнитной катушки позволяет повысить точность снятия информации. Датчик надежен и относительно дешев в производстве.

Не работает спидометр, замена датчика скорости в Лада Калина, фото и видео инструкция

На ремонте у нас находится автомобиль Лада Калина, у которого перестал работать спидометр. Попробуем исправить эту проблему своими руками.

В первую очередь необходимо провести небольшую диагностику, которую может сделать каждый, для этого зажимаем кнопку и включаем зажигание:

Включается режим самодиагностики панели приборов, мы видим что стрелка рабочая, значит необходимо проверить датчик скорости и его проводку. Для этого мы снимаем патрубок впускного коллектора:

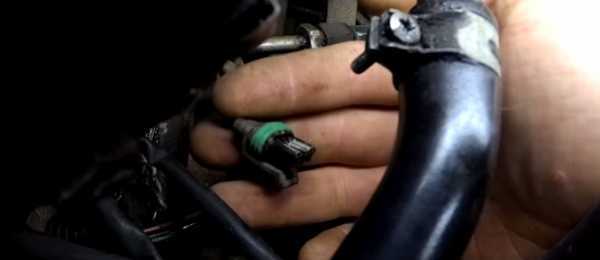

Дотягиваем до картера коробки передач, там располагается датчик и сдёрнуть с него разъём:

Проверяем питание на датчик. Для проверки сигнала был использован цифровой осциллограф

Что самое любопытное, старый датчик у нас оказался рабочим, у него была проблема в разъёме, а вот новый был с браком и не работал! Поэтому очень важно проверить такие детали перед установкой, иначе пришлось бы потратить много времени и сил прежде чем удалось бы выяснить реальную причину неработающего спидометра

Видео замена датчика скорости, не работает спидометр в Лада Калина:

Резервное видео как заменить датчик скорости, почему не работает спидометр в Ладе Калине:

Прочитано раз: 342; За сегодня: 1

remontautohelp.ru

Поломка приборной панели — первое, о чем вы задумаетесь

Главной неполадкой, о которой задумывается большинство водителей при отсутствии показания спидометра и одометра, является поломка самой приборной панели. Возможно, в спидометре сломались какие-то пластиковые шестерни, которые столь ненадежны, а от одометра отошло крепление разъема. Причин неполадок и вправду может быть очень много, каждая причина обладает своей особенностью проявления. Но зачастую виновником отсутствия показания спидометра не является сама приборная панель. Этот элемент может сломаться по нескольким важным причинам:

давно проявившаяся неполадка, которая не находила нормального решения и достаточно качественной диагностики;
одновременно с прекращением показа скорости и пройденных километров пропала и подсветка приборной панели;
провода от старости и сложных условий эксплуатации перетерлись и закоротили, создав локальное короткое замыкание;
в щиток приборов попала вода, электронный механизм не выдержал такого испытания и перестал нормально функционировать;
во время эксплуатации автомобиля от щитка приборов исходит определенный звук, схожи с жужжанием (сломались шестеренки);
на механических старых спидометрах нередко выходит из строя крепление тросика, идущего на панель от коробки передач.

Такие проблемы все имеют довольно простое решение, но зачастую владельцы автомобилей принимают решение замены как минимум спидометра, как максимум — всей приборной панели. Это обходится очень дорого даже для старого отечественного авто, так как приборы всегда стоили немало. Интересно, что после выполнения всех действий по замене и установке нового спидометра или даже изготовленной на заводе панели приборов, только извлеченной из заводской упаковки, не всегда вы получите нужные результаты. Ожидаемая работа спидометра может так и не начаться по многим причинам, включая оговоренные ниже особенности.

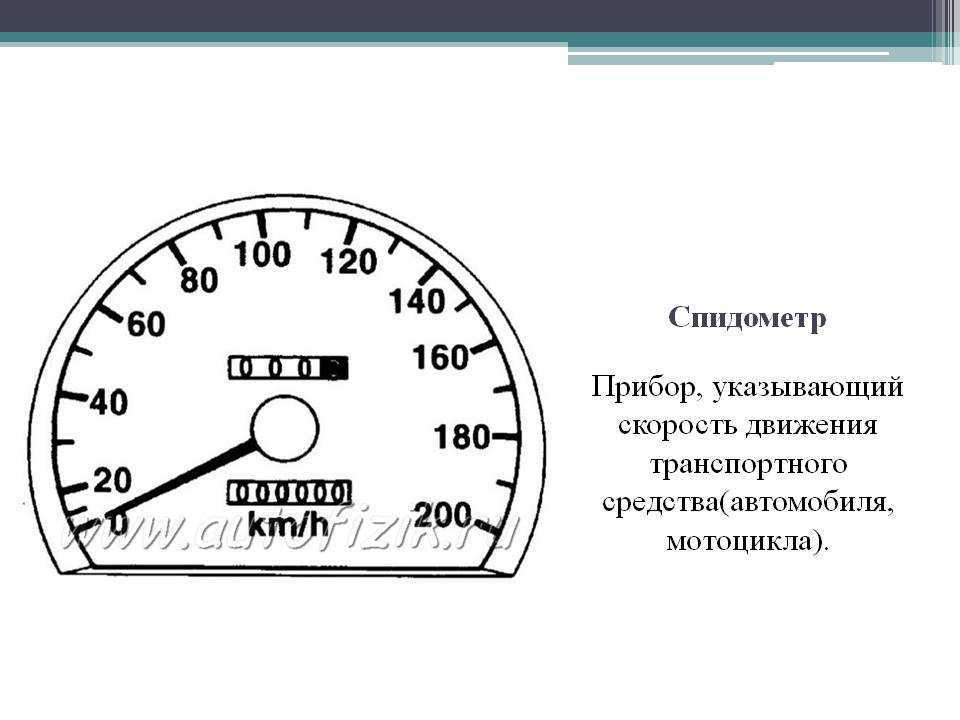

Особенности шкалы прибора

Для начала стоит разобраться: как он устроен. При внимательном рассмотрении панели приборов водители замечали, что на спидометре рядом со скоростной шкалой нанесены белые и красные деления. Но не каждый задумывался: зачем они нужны, и что обозначают.

Так, деления красного цвета, нанесённые в старых отечественных автомобилях напротив показаний в 40, 60 и 110 км/час, указывают на ограничение режима возле учебных заведений, в населённых пунктах и на скоростной трассе.

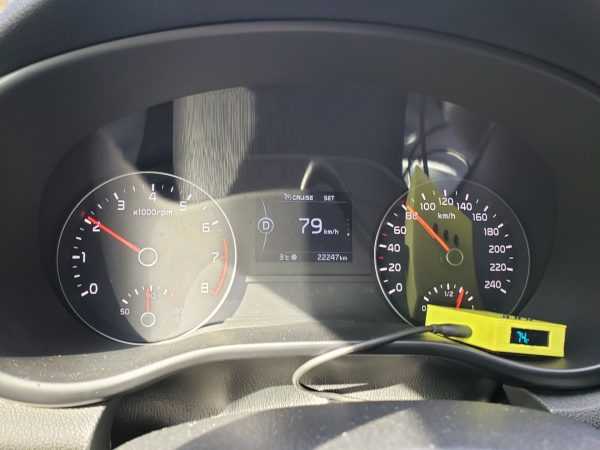

Проверить, грешит ли спидометр на небольших скоростях, легко с помощью того же навигатора или мобильного приложения

Для более современных авто и иномарок эти показатели немного другие – 30, 50 и 130 км/час. Белые точки, которые встречаются на спидометре не каждого автомобиля, нанесены после деления скорости и указывают на погрешность в 5-10%. Для каждого режима она разная и составляет:

до 60 — почти равна нулю;
для 60-100 – 2-5 км/час;
110 км/час и больше – 5-10 км.

Для проверки погрешностей есть и другие более точные устройстваЭто происходит из-за того, что производители при калибровке привыкли завышать реальные показания прибора в большую сторону.

Разрыв проводки или короткое замыкание

Если спидометр на автомобиле не работает, возможно, проблема связана с разрывом проводки или коротким замыканием.

При разрыве провода, сигнал не передается от измерительного механизма к приборной панели, и отображение скорости прекращается. В такой ситуации нужно проверить целостность проводки и, если необходимо, заменить поврежденные участки.

Короткое замыкание может произойти из-за повреждения проводки или неправильного подключения к приборной панели. В таком случае, происходит перегрузка электрической цепи, что может привести к поломке спидометра. Чтобы избежать короткого замыкания, нужно правильно подключить провода и контролировать их целостность.

Также, проблема со спидометром может возникнуть из-за неисправной электроники. В этом случае, требуется дополнительная диагностика и возможно замена системы спидометра в автомобиле.

А если ГИБДД?

Если водитель решается отправиться на СТО самостоятельно, ему следует быть готовым к разговору с гаишниками

В случае остановки важно быть спокойным и вежливым. Необходимо внятно и четко объяснить ситуацию, упомянув о том, что самостоятельно исправить поломку не удалось

Следует указать, что прибор сломался только что и ранее такого не случалось. Если известен адрес ближайшей СТО, нужно назвать его и сказать, что вы едете именно туда. Также можно показать навигатор, показывающий, с какой скоростью двигается автомобиль.

Чаще всего сотрудники ГИБДД с пониманием относятся к подобным случаям и отпускают водителя, не составляя протокол. Если же инспектор оказался слишком принципиальным, необходимо написать в протоколе фразу «не согласен». Далее следует описать свою точку зрения на сложившуюся ситуацию и только после этого поставить подпись.

При обжаловании протокола в суде водитель имеет достаточно большие шансы на победу. Ему не назначат штраф, а сотрудника ГИБДД накажут.

Поломка спидометра – это довольно частая проблема, которая может возникнуть на дороге. Согласно ПДД продолжать движение в случае неисправности данного прибора строго запрещено. Однако если водитель не может самостоятельно решить проблему, он вправе проехать до ближайшей СТО без всяких штрафов.

https://youtube.com/watch?v=qiDmZLUuTMI

Замена спидометра ВАЗ 2110

На ВАЗ-2110 с инжектором отдельно прибор, показывающий скорость автомобиля не продается, и комбинация приборов на 2110-11-12 меняется в сборе. Если выяснилось, что причина неисправности кроется в приборном щитке, его необходимо изменить. Снимаем комбинация приборов (старого образца) следующим образом:

по разные стороны от руля снизу отворачиваем два винта пластмассовой рамки;
откручиваем два верхних шурупа пластмассовой окантовки, всего рамка крепится на 4 саморезах,
подав накладку вперед, отсоединяем от нее все штекеры;
откручиваем винты крепления щитка приборов, они расположены по бокам комбинации;
сдергиваем щиток приборов с верхних защелок и подвигаем его в сторону руля;
сзади комбинации приборов отсоединяем два штекера;
вынимаем приборную доску, теперь осталось установить новую деталь, произвести сборку в обратном порядке.

Почему не работает спидометр на Газели

В настоящий момент автомобили «Газель», эксплуатируются, как со старой панелью приборов, так и с современной, новой панелью. На старых приборных щитках стоит механический спидометр с тросовым приводом от вторичного вала коробки перемены передач. Новые приборные щитки уже имеют электромеханический привод, причём электронные датчики устанавливаемы на КПП могут быть шести или десяти импульсные. Их маркировка соответственно 342.3843 для 6 импульсного датчика, и 344.3843 для 10 импульсного. Это на случай их поиска в качестве запасных частей.

На механических спидометрах, основные неисправности будут связаны с гибким тросом, находящимся в оболочке. Предположим, что спидометр не работает. Первоначально необходимо проверить, не открутились ли под воздействием вибраций, накидные гайки, при помощи которых оболочка троса крепится к спидометру и к коробке перемены передач. Если это произошло, то трос выскакивает из зацепления и передача крутящего момента прекращается. Обрыв или заклинивание троса в его оболочке, также приводит к отказу в работе спидометра.

Ещё одной неисправностью является большое колебание стрелки указателя скорости спидометра, в результате чего водитель по этим показаниям, не может точно определить, с какой скоростью движется его автомобиль. Причинами этой неисправности могут быть отсутствие смазки внутри оболочки, что приводит к торможению троса и в результате, к его неравномерному вращению. То же самое может произойти, если не открутились, а только ослабли гайки крепления оболочки. Если трос привода спидометра, по какой либо причине снимался, а затем устанавливался самим водителем и он допустил его перегибы радиусом менее 150 мм, то это также буде затруднять вращение троса, что будет вызывать колебание стрелки указателя скорости спидометра.

Бывают случаи, в результате которых, стрелка спидометра при начале движения автомобиля, сразу ложиться на показания максимальной скорости равной 180 км/час. Причиной этой неисправности будет поломка пружины, которая при прекращении движения возвращает стрелку спидометра на 0. В этом случае придётся заменить весь щиток приборов.

В случае выхода из строя шестерён привода, расположенных в КПП, необходимо знать, что автомобили «Газель» могут комплектоваться разными моделями двигателей (к примеру: 402, 405, 406), тогда и приводные шестерни будут иметь разное число зубьев, чтобы приводной трос всегда давал 624 оборота на 1 км пробега. В случае установки не тех шестерён, показания спидометра не будут соответствовать действительной скорости автомобиля и его пробега.

На Газелях, выпускаемых в настоящее время, стоит спидометр с электронным табло показа пройденного пути, да и указатель скорости также работает от сигнала подаваемого 10-импульсным датчиком, установленным на КПП в том месте, где на старых автомобилях стоял гибкий трос. Выяснить причину неработающего спидометра можно только заменив датчик или сам щиток приборов, но предварительно необходимо проверить состояние соединительных колодок.

На автомобилях «Газель» поиск неисправностей на спидометрах с механическим приводом может сделать самостоятельно, а в случае выхода из строя современных спидометров поиск неисправностей лучше доверить специалисту, разбирающемуся в этих устройствах.

Механический

Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.

Неисправности аналогового спидометра и их устранение

Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.

У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:

У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
С тыльной стороны панели снимают контактные разъёмы.
Отвинчивают гайку крепления тросика.
Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.
Далее проверяют цельность деталей и узлы соединений.
По возможности повреждённые части меняют на новые детали.
Собирают скоростемер и устанавливают панель приборов в обратном порядке.
Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично.

Разъемы нужно полностью очистить и проверить надежность соединения. Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

привода спидометра;
корпуса;
а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
в работе двигателя, в частности, на холостых оборотах проявляются сбои;
увеличился расход топлива;
работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

Очистить от загрязнений;
Очистить контакты колодки от коррозии и окислов;
Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

Проверить и очистить «массовые» контакты;
Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
Закрыть изоляционной лентой места повреждения оплетки;
Заменить вышедшие из строя предохранители;
Очистить от окислов и коррозии контакты колодок.

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов . Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

Одним из основных факторов, на который нужно обращать особое внимание в процессе приобретения не нового транспортного средства – это пробег, пройденный автомобилем. Но слепо верить показаниям одометра не стоит

Не совсем добросовестные автовладельцы, стараясь подороже продать своего «железного коня», умышленно занижают реальные показатели одометра обманными путями. Однако определение факта скручивания, процедура сложная, а иногда и невозможная. Оценивая реальный пробег машины, целесообразно отталкиваться от косвенных признаков.

Естественно, если в показания одометра вмешались, значит, это можно определить. А способы, как выяснить, что пробег скручивался, должен знать каждый желающий купить подержанную машину. С этой целью нужно отталкиваться от целого ряда, как прямых, так и косвенных доказательств. По прямым факторам можно точно определить, что в данные одометра были внесены изменения. В свою очередь, по косвенным признакам

можно обнаружить разные несоответствия между техническими параметрами автомобиля и фактическими показаниями пробега.

В большинстве случаев показания километража изменяются с целью завышения реальной стоимости автомобиля. Поэтому покупатель подвержен большому риску приобрести транспортное средство техническое состояние, основных узлов и агрегатов которого, сильно изношено.

На территории некоторых стран скручивание пробега производится с целью уменьшения государственных налогов при продаже автомобиля. Это обусловлено тем, что величина налога

напрямую зависит от пробега, пройденного машиной за определённый временной промежуток.

Также были зафиксированы случаи увеличения реального пробега автомобиля. Целью данной махинации является убеждение покупателя, что ему не придётся проводить недешёвое плановое техобслуживание при достижении транспортным средством 90–100 тыс. км пробега. Покупатель приобретает машину, будучи уверенным, что все изношенные части были заменены, а машина находится в идеальном состоянии. В реальности нового автовладельца ждут постоянные ремонты.

Погрешность одометров

Когда говорили о погрешности спидометров, указали, что она может составлять 10% и даже превышать этот показатель. У одометров тоже есть свои пределы точности. В зависимости от типа устройства и износа автомобиля, погрешность может быть и 2%, и 10%. Это не является большой проблемой, так как значительное влияние на износ деталей и работоспособность машины оказывает пробег в десятки, а, иногда, и в сотни тысяч километров.

Думается, что любому ясно, что самыми точными приборами являются современные цифровые одометры. Их погрешность составляет порядка 2% от реального. И это лишь при длительной эксплуатации автомобиля, и больших пробегах. Хотя это может и не быть виной разработчиков, или самого измерительного устройства. Ведь движение может фиксироваться, когда автомобиль стоит, а его колеса крутятся. Так, например, бывает при пробуксовывании или во время стендовых испытаний.

Электромеханические одометры, за счет своего гибридного устройства, опережают механические приборы, но уступают цифровым. Точность их показаний может отклоняться на 5%. Устаревшие, механические одометры, даже не в самом плохом состоянии, могут ввести в заблуждение на количество пройденных километров, сопоставимое с 7–10% от реального пробега.
