Устанавливаем термостат от ваз 2110 на ваз 2114

Диагностика неисправностей

Прежде чем менять термостат, нужно убедиться, что неисправен именно он. Способы сделать это перечислены ниже:

Двигатель заводится и прогревается в течение 10 минут

Затем открывается капот автомобиля, и рука осторожно подносится вначале к верхнему, а затем к нижнему радиаторному патрубку. Если термостат в порядке, эти патрубки не будут обжигать руку и их температура будет приблизительно одинакова. Если же температура патрубков отличается настолько, что это ощущается простым прикосновением, значит, термостат неисправен.
Двигатель заводится, после чего сразу же открывается капот, и рука подносится к верхнему радиаторному патрубку

Когда термостат исправен, этот патрубок остаётся холодным до тех пор, пока двигатель не выходит на рабочую температуру, то есть где-то 10-15 минут (в тёплое время года). По истечении этого времени патрубок очень быстро и ощутимо нагревается. Если этого не происходит — термостат неисправен.
И наконец, самый трудоёмкий способ диагностики: устройство снимается, помещается в ёмкость с водой и термометром, после чего вода нагревается до тех пор, пока в термостате не щёлкнет клапан. Температура срабатывания клапана засекается и исходя из неё делаются выводы о работоспособности устройства (в исправном термостате клапан срабатывает при температуре 90-95°C).

Если же температура патрубков отличается настолько, что это ощущается простым прикосновением, значит, термостат неисправен.
Двигатель заводится, после чего сразу же открывается капот, и рука подносится к верхнему радиаторному патрубку. Когда термостат исправен, этот патрубок остаётся холодным до тех пор, пока двигатель не выходит на рабочую температуру, то есть где-то 10-15 минут (в тёплое время года). По истечении этого времени патрубок очень быстро и ощутимо нагревается. Если этого не происходит — термостат неисправен.
И наконец, самый трудоёмкий способ диагностики: устройство снимается, помещается в ёмкость с водой и термометром, после чего вода нагревается до тех пор, пока в термостате не щёлкнет клапан. Температура срабатывания клапана засекается и исходя из неё делаются выводы о работоспособности устройства (в исправном термостате клапан срабатывает при температуре 90-95°C).

Причины поломок и способы их исправления

Отечественные машины любят бережное к себе отношение и всячески подталкивают водителей на изучение материальной части. Каждый автовладелец ВАЗ 2114 обязан усвоить симптомы выхода из строя термостата и алгоритмы устранения поломок. Неисправность устройства можно проверить, не снимая его с машины, по двум факторам:

• первый признак – критический нагрев двигателя, определяющийся по датчику температуры на панели приборов, четко дающий знать о проблеме с включением регулировочной системы;
• вторая причина – нагрев нижних патрубков большого охлаждающего контура сразу после запуска двигателя, указывающий на постоянную открытость пропускного клапана.

В обоих случаях необходимо срочно заняться устранением поломки, так как движение со неисправным термостатом неизбежно приводит к перегреву двигателя и последующему дорогостоящему ремонту мотора и инжектора.

Основной причиной неисправности прибора является нарушение работы термочувствительного элемента из-за скопившихся солевых отложений, образовавшихся от использования простой воды в качестве охлаждающей жидкости. Они блокируют работу защитного механизма и заклинивают поршень в одном из крайних положений.

Методом самостоятельной борьбы с этим недугом может служить проваривание термостата в растворе с добавлением «Антинакипи», которая используется для очистки эмалированных чайников и кастрюль. Часто помогают несильные удары по корпусу прибора, чтобы отложения отлетели и освободили путь рабочему штоку. Признаком открытия клапана служит характерный щелчок, в этом случае механизм можно считать исправным.

При неудаче реанимирования устройства следует поменять его на новый. Заодно проверьте уровень и качество тосола (антифриза).

Почему не работает термостат на ВАЗ 2114: симптомы и причины

Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей. В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.

Старый и новый клапаны термостата. Износ очевиден

Как работает термостат ВАЗ 2114

Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.

Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.

Принцип работы термостата и схема циркуляции охлаждающей жидкости

Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.

Схема системы охлаждения ВАЗ 2114 с инжекторным мотором 21114-21124

Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов. Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов, а на лето — с температурой около 85-90 градусов.

Признаки неисправности термостата ВАЗ 2114

Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:

1. Перегрев двигателя без особых нагрузок. Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана.Для проверки термостата необходимо снять крышку в сборе с клапаном
2. Двигатель не прогревается. Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года.Закоксованный клапан термостата
3. Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.

Как поменять термостат ВАЗ 2114

Перед заменой термостата на ВАЗ 2114 нужно до него добраться. Для этого вам потребуется снять корпус воздушного фильтра. Также обязательно слить охлаждающую жидкость (если необходимо снять защиту двигателя). После замены термостата ВАЗ 2114 и заливки охлаждающей жидкости в расширительный бачок нужно снять воздушную крышку. Как добраться до термостата ВАЗ 2114 1.6, поменять, потом все собрать, залить охлаждающую жидкость и удалить воздух из системы — смотрите фотоинструкцию с краткими комментариями.
один

Перед снятием термостата необходимо слить охлаждающую жидкость, поэтому сначала находим сливной кран внизу радиатора, заменяем емкость под ним.

Чтобы жидкость быстрее стекала из радиатора, откройте крышку расширительного бачка.

Антифриз против пота или капли антифриза..

Требуется свободный доступ к термостату. А для этого нужно открутить болты, снять фиксатор и фишку с расходомера воздуха, чтобы убрать коробку воздушного фильтра в сторону.

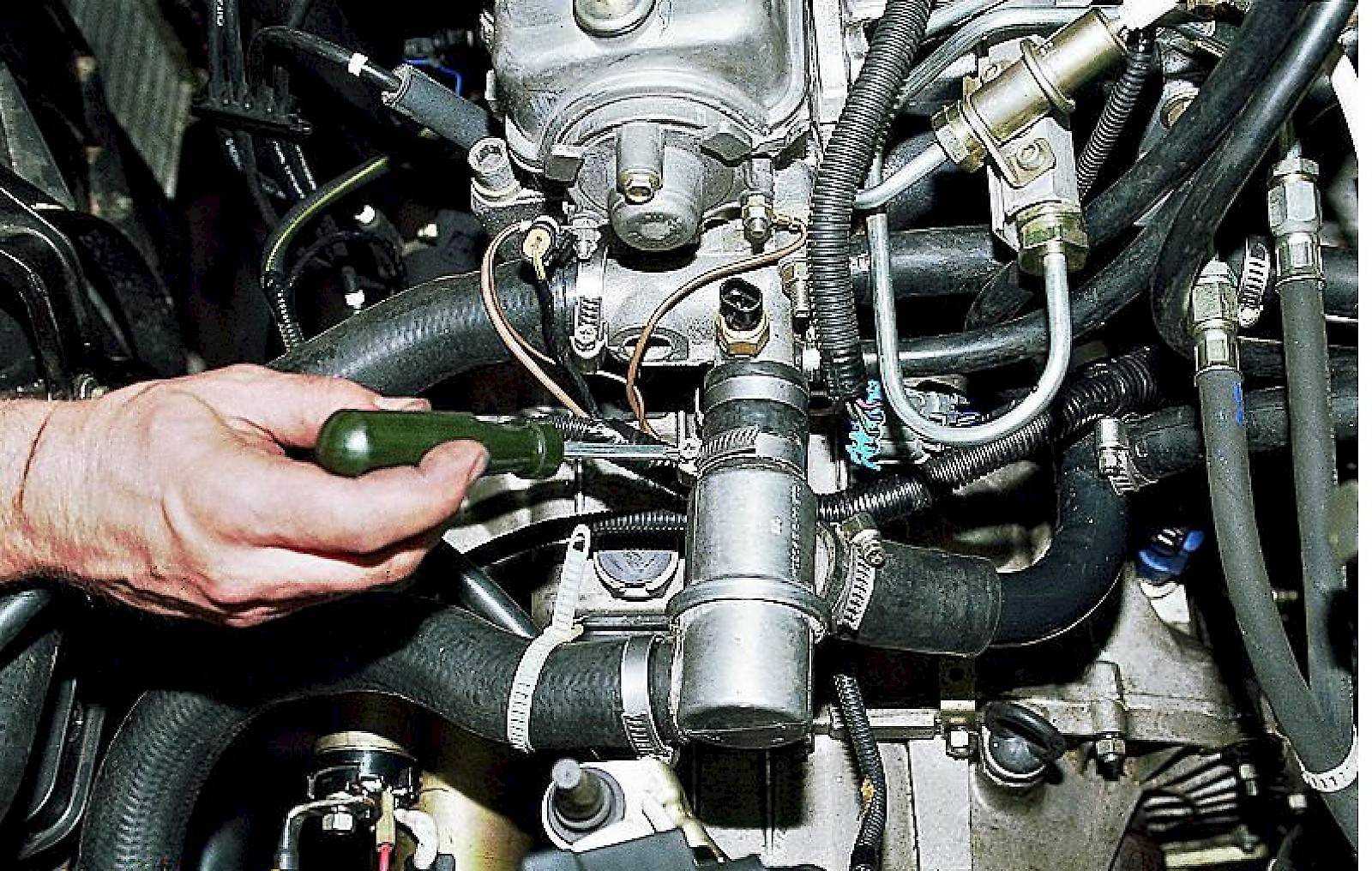

Для снятия термостата на ВАЗ 2114 или 2115 с двигателем 1,6 л нужно снять два фиксатора и открутить три болта крепления шестигранником (на двигателе 1,5 л гаечный ключ не понадобится).

Открутив болты и сняв форсунки, можно снять термостат.

Устанавливаем новый термостат в обратной последовательности, только перед установкой очищаем посадочное место, ставим прокладку или покрываем тонким слоем герметика.

Вернем все трубы на место.

Перед заливкой охлаждающей жидкости в расширительный бачок снимите патрубок, расположенный на нагревателе дроссельного узла (он нужен для выброса воздушной камеры).

Залейте новую охлаждающую жидкость в расширительный бачок .

В указанных точках мы будем прижимать трубки руками, чтобы удалить воздух из системы.

Подставив емкость под трубку от нагревателя ускорителя, одной рукой закройте трубку, а другой прижмите сопла. Охлаждающая жидкость и воздух будут вырываться из трубки. Делаем это несколько раз..

И соберите трубку.

Затем ставим фильтр-бокс.

Необходимый инструментарий

1. Новый термостат.
2. Ключи рожковые 13 и 12.
3. Отвертка Phillips (среднего размера).
4. Пустая емкость для слива охлаждающей жидкости (лучше, если это будет таз емкостью не менее 5 литров, он без проблем поместится под машину).
5. Герметик.

Последовательность действий

1. С помощью гаечного ключа размером 13 открутите воздушный фильтр.
2. Откручиваем 2 болта и 1 гайку на радиаторе. Под одним из болтов есть отверстие, через которое охлаждающая жидкость сливается в емкость, ранее размещенную под радиатором.Сливной болт на радиаторе для слива антифриза
3. Разъем на корпусе фильтра рециркуляционного клапана съемный. Затем сам клапан снимается и аккуратно отодвигается вместе со всеми трубками рядом с ним. Также снимается разъем с датчика расхода воздуха, ослабляется хомут на нем, после чего снимается шланг подачи воздуха.Все шланги сняты с корпуса рециркуляционного фильтра, термостат готов к снятию
4. После этих операций фильтр легко снимается и открывается доступ к термостату.
5. Гаечным ключом на 12 откручиваем гайку в верхней части термостата (там только одна). После этого снимается заземляющий провод и откручивается шпилька и нижняя гайка на устройстве ключом на 13.
6. После этого термостат вынимается из розетки (это делается легким встряхиванием прибора, и если это не помогает, термостат снимается отверткой).Термостат аккуратно вынимаем из розетки
7. Перед установкой нового термостата выпускное отверстие тщательно очищается от капель охлаждающей жидкости и других загрязнений, после чего наносится тонкий слой герметика (перед установкой прибора герметик необходимо дать просохнуть не менее 5 минут).
8. Новый термостат устанавливается на прежнее место, после чего собираются все узлы системы охлаждения автомобиля.

Снятие корпуса воздушного фильтра

Откручиваем 2 гайки спереди и вытаскиваем заглушку за корпусом.

Снимаем коннектор с датчика массового расхода воздуха, необходимо нажать на защелку снизу и вытащить коннектор.

Ослабив зажим, осторожно снимите воздушную трубку

Медленно снимите корпус воздушного фильтра, слегка ослабив его.

Сборка фильтра производится аналогично, но в обратном порядке.

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

• два входных — от двигателя и радиатора;
• один выходной — к помпе.

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

Рекомендуем: Замена сальника коленвала lada 2107 (ваз 2107)

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Рекомендуем: Автомобили с самым дорогим техобслуживанием!!!

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Термостат ВАЗ 2115: Замена, проверка, где находится

Термостат – датчик, предназначенный для поддержания определённой температуры. Термостат перекрывает путь антифризу или любой другой охлаждающей жидкости путь в радиатор до тех пор, пока двигатель не наберёт определённую рабочую температуру. Рабочей температурой двигателя считается 90 градусов. Термостат открывает путь охлаждающей жидкости на 95 градусах по Цельсию. Благодаря термостату, двигатель тратит меньше времени прогрева до рабочей температуры, Из этого следует, что термостат спасает ваши копейки в кармане и бережёт природу. А находится он между радиатором и двигателем.

Оглавление

ЗаменаКак проверитьКакой лучше поставитьГде находитсяКак выглядит

Замена

Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:

1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;

2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.

Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.

Затем снимаем термостат с автомобиля ВАЗ 2115.

Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.

После установки нового термостата не забудьте залить обратно охлаждающую жидкость.

Как проверить

Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.

Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.

Какой лучше поставить

Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.

Термостат необходимо покупать ориентируясь только на несколько вещей.

Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,

или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.

А проверить термостат стоя у прилавка без вариантов.

Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.

Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.

Хотя честно говоря, вряд ли продавцу это надо.

Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель , ВАЗ 2115-ь это Российский автомобиль

Где находится

Он под корпусом воздухофильтра располагается на инжекторных автомобилях, на карбюраторных же Самара 2 (А именно первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) он точно там же располагается но просто корпус на них уже перемещён чуть в другое место, поэтому на карбюраторе уже не надо заморачиваться снимать корпус, а просто высоковольтные провода скинул и приступил к работе, но всё же снимается корпус не долго и на инжекторе его 100% нужно снимать чтобы добраться до термостата и вот после того как корпус будет отложен, Вы увидите сразу же термостат он не вооружённым глазом будет даже заметен (Для наглядности на фото ниже он указан красной стрелкой) и рядом с ним ещё и аккумуляторная батарея находится (Указана синей стрелкой), чтобы Вы уж 100% поняли где он находится и не потеряли его из виду.

Зачем и когда нужно менять термостат

Существует несколько причин поломки детали. Наиболее распространенная – это коррозия. В других случаях происходит заклинивание детали в открытом либо закрытом положении. В первом варианте двигатель перегревается, а во втором – ему требуется больше времени для прогрева.

Однако до полной поломки появляются признаки, свидетельствующие о наличии проблем:

• переход стрелки датчика в красную зону;
• плохой обогрев салона в холодное время года;
• залипание клапана пропуска, вследствие чего двигатель остается холодным;
• частое возникновение ситуации, когда двигатель перегревается.

Этапы замены неисправной детали

Весь проводимый ремонт своими руками по устранению данной неисправности делится на несколько этапов, перед началом которых машина загоняется в помещение и дается время остыть горячему двигателю, после чего приступают к следующему:

1. Снимаются клеммы с аккумуляторной батареи и из картера мотора сливают весь тосол в специально приготовленную емкость, это делается через специальное отверстие путем выкручивания пробки. Если двигатель прикрыт снизу защитой, ее необходимо будет демонтировать.

Далее приступают к снятию воздушного фильтра и его корпуса, для чего снимается верхняя часть узла воздухоподачи, потом приступают к откручиванию четырех болтов крепления, что даст свободный доступ к неисправной детали. На самом термостате ослабеваем металлические хомуты всех четырех патрубков, отсоединяем их от его корпуса, здесь стоит учесть, что из него может пролиться некоторое количество охлаждающей жидкости на детали мотора, поэтому стоит подложить любую ветошь.

После снятия самой детали, приступаем к замене патрубков системы охлаждения, это поможет избежать возможных проблем при появлении скрытых повреждений в процессе демонтажа неисправного термостата. Установив новые патрубки, наносим на посадочные места новой запчасти герметик, и аккуратно монтируем ее на старое место, затягиваем все металлические стяжки хомутов, завинчиваем сливную пробку мотора и заливаем антифриз в расширительный бачок, после чего внимательно осматриваем все места соединений на их герметичность.

Не обнаружив утечек, монтируем на старое место корпус воздушного фильтра, закрываем его верхнюю часть, подключаем обратно клеммы аккумуляторной батареи и заводим автомобиль. Дожидаемся нагрева мотора до его рабочей температуры в 90 градусов, проверяем работоспособность новой запчасти, осматриваем места соединений на возможное вытекание антифриза под давлением заведенного двигателя и при наличии защиты картера, прикручиваем ее обратно.

На этом вся работа по замене термостата на ВАЗ 2114 и однотипных с ней моделей инжекторного восьми клапанного движка, заканчивается. Как видите, процедура не представляет особых сложностей и не требует наличия специализированного инструмента, что дает возможность провести ее любому автовладельцу, имеющему слесарные навыки.
