Фотоотчёт: сборка коробки мотоцикла «иж-планета» 2, 3, 4, и пятой модели

Неисправности сцепления

Возможные неисправности, которые могут появиться во время эксплуатации мотоциклов ИЖ.

Буксует сцепление ИЖ Юпитер ИЖ Планета причины

Неисправность заметна при резком разгоне. Увеличиваем обороты, а мотоцикл не разгоняется. Тоже самое происходит при езде в крутом подъеме при увеличении нагрузки. Мотоцикл не может преодолеть препятствие, останавливается, хотя обороты коленчатого вала не падают. Диски сильно нагреваются и быстро изнашиваются. Эксплуатировать технику в таком состоянии нельзя нужно найти причину и устранить.

Данная неисправность говорит, что диски слабо прижаты друг к другу.

Причин может быть несколько:

• Регулировка проведена не правильно
• Пружины потеряли былую упругость
• Диски износились стали тоньше
• Износ деталей привода

Серьезной неисправностью может быть заедание троса привода управления. Причина в повреждении оболочки и образовавшейся ржавчине под ней. Нежна чистка и смазка, лучше замена.

Проверить и промыть сам механизм настройки находящийся в правой крышке двигателя. Мелкие частички дорожного песка, с водой попавшие в механизм могут тормозить работу. После выжима рычага детали не возвращаются в исходное положение.

Ведет сцепление ИЖ Планета ИЖ Юпитер причины

Муфта ведёт – это когда рычаг выжат до конца, а при включении скорости мотоцикл сразу начинает движение его невозможно остановить. Нажимаешь на тормоз, двигатель глохнет. Это говорит о том, что муфта не полностью отключена.

Основная причина в пружинах, которые сжимают диски. Диски не равномерно ослаблены и местами крепко соприкасаются друг с другом. Нужна правильная настройка пружин.

Слишком большой свободный ход рычага управления на руле. Если не поддается настройке заменить изношенные детали управления.

Нужно проверить толкатель, который находится внутри первичного вала коробки передач. Возможно, стержень стал короче.

Обязательно проверить наличие шарика. Часто при разборке он выкатывается и его теряют.

Шарик находится в нутрии первичного вала двухцилиндрового двигателя между толкателем и упорным стержнем.

У одноцилиндрового агрегата шарик находится в правой крышке между винтом с контрольной гайкой и упорным стержнем в первичном валу коробки.

1. ИЖ Планета 5 обзор характеристик мощность вес видео
2. Выпрямитель-регулятор напряжения
3. Установка зажигания
4. Генератор ИЖ 281.3071
5. ИЖ Планета 4 замок зажигания
6. Неисправности мотоцикла ИЖ
7. Воздушный фильтр мотоцикла ИЖ Планета 4
8. Мотоцикл ИЖ 56 технические характеристики
9. Мотоцикл ИЖ Юпитер разборка и сборка коробки передач

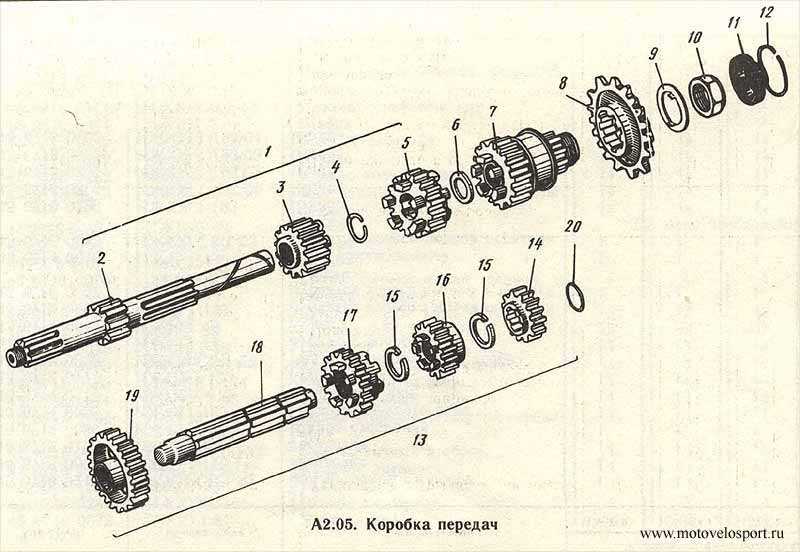

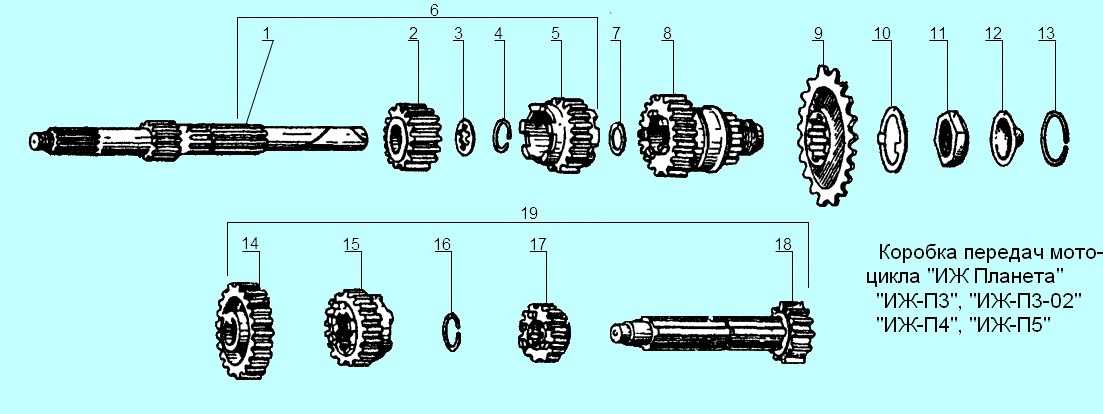

Коробка передач Иж Планета 5

Коробка передач Иж Планета 5 четырехступенчатая, трехвальная с постоянным зацеплением прямозубых шестерен и ножным переключением скоростей. Переключение осуществляется с помощью копирного вала, который располагается внутри коробки, в его пазы входят цапфы вилок переключения. Копирный вал вращается от селектора переключений, который в свою очередь связан с ножным рычагом. Вторичный вал пустотелый, надетый на конец первичного вала. На вторичном валу расположена звездочка главной передачи. Коробка передач расположена в одном картере с двигателем мотоцикла, вместе образуя единый силовой агрегат. Смазка коробки передач осуществляется посредством масла, залитого в картер двигателя. Коробку передач ИЖ Планета 5 можно разбирать не снимая двигателя, впрочем для полной разборки и большего удобства можно снять мотор с рамы мотоцикла. Сегодня мы рассмотрим по шагам разборку коробки передач Иж Планета 5.

Сливаем масло с картера мотоцикла, установив его на подножку. Затем открутив болты, снимаем правую крышку двигателя а также рычаги переключения скоростей, кикстартер. Отсоединив кожух цепи от коробки, разъединяем звенья цепи. Вынимаем шток сцепления, а затем большой отверткой или зубилом отгибаем фиксирующую шайбу звездочки. Теперь необходимо открутить гайку звездочки, для этого заклиньте звездочку между ее зубьями и картером двигателя подходящим металлическим предметом, исключив ее вращение. Резьба на гайке левосторонняя, так что откручивать надо по часовой стрелке, используя ключ на 36. Открутите отверткой семь винтов крышки коробки, запоминая длину винтов (она не одинаковая) и не потеряйте алюминиевые уплотнительные шайбы под головками двух нижних винтов.

С помощью универсального съемника снимите звездочку вторичного вала. Через образовавшуюся между крышкой и картером зазор удерживаем зубчатый сектор пускового устройства. Если этого не сделать сектор отходит за крышкой и она, перекашиваясь при затяжке съемника, может треснуть. Не «помогайте» съемнику, расклинивая зазор отверткой или подобным инструментом. Так будет повреждена прокладка крышки и, самое главное, образуются вмятины на стыке крышки и картера, что приведет к утечке масла.

Снимите с оси селектор переключения передач.

Извлеките вал переключений вместе с храповым механизмом.

Приподняв копирный вал, выведите из его паза цапфу вилки переключения II и IV передач. Вилку снимите со штока, а с первичного шестерню II и IV передач и шайбу.

Снимите промежуточный вал.

Отверткой отведите рычаг фиксатора от копирного вала. Выньте его, сняв регулировочные шайбы и запомнив их расположение.

Снимите вилки включения I и III передач со штоков и шестерни I и III передач. Вилки не взаимозаменяемы, так что запомните их расположение.

Выньте шестерню первой передачи

Обратите внимание на ее положение в картере

Двумя отвертками слегка разожмите и выведите из проточки первичного вала разрезное стопорное кольцо шестерни. Снимите с первичного стопорное кольцо, упорную шайбу и шестерню.

Отверните гайку звездочки и снимите ее.

Выньте вторичный из крышки, при этом помните о том, что подшипник здесь стоит бессепараторный, смотрите не растеряйте ролики!

При сильном износе или повреждении шарикового подшипника промежуточного вала, извлеките и его из крышки. Посадка подшипника не тугая и, обычно, он легко выходит из своего гнезда.

Отделяем прокладку крышки.

Осмотрите и промойте в керосине все детали. При сильном износе — замените. Тщательно очистите дно картера коробки передач Иж Планета 5. Роликовые подшипники вторичного вала прикрепите, обильно смазав вал густой смазкой. Соберите коробку передач в обратной последовательности. Если порвалась прокладка — замените ее. Обязательно совместите метки на копирном валу со стороны шестерни и секторе переключения передач. Для начала соберите коробку не покрывая прокладку герметиком, что бы убедиться в правильной работе коробки. Скорости должны переключаться четко и правильно, а детали вращаться без щелчков и заеданий. Убедившись в правильной работе, вновь снимите крышку, обезжирите ее ацетоном или бензином по местом прилегания к картеру, смажьте прокладку с обеих сторон тонким слоем герметика. Не используйте для уплотнения один герметик без прокладки! Могут нарушиться осевые зазоры и коробка будет работать неправильно. Затяните все болты крест-накрест. Залейте масло в ваш мотоцикл Иж Планета 5 и проверьте отсутствие утечек.

Вы знаете, какие виды резьбовых соединений применяются на мотоциклах?

Двигатель Планеты[#2] Устранение осевого люфта первичного вала.

Всем привет!

В сегодняшней статье поделюсь личным опытом о том, как победить одну из причин вечного вылетания 2-ой передачи на Иж Планете 5. Начнём.

Для того чтобы решить проблему люфта первичного вала нам понадобится снять крышку корзины сцепления, предварительно слив все масло из коробки передач. После этого, откручиваем все болты по периметру крышки сцепления, берем киянку и мягкими ударами резинового наконечника пытаемся сдвинуть крышку вместе с прокладкой, если все пойдет гладко, то крышка снимется без проблем, а вместе с ней и прокладка. Далее нужно снять корзину сцепления, снимается она вместе с шестерней моторной передачи и моторной цепью, для этого разкерняем шестигранную шайбу на моторной передаче, и откручиваем болт, честно, не помню, левая там или правая резьба, посмотрите в книге, там точно все есть. Далее откручиваем 5 болтов с пружинами сцепления, вынимаем болты и прижимной диск сцепления. Далее вынимаем все диски сцепления, и откручиваем гайку корзины сцепления (РЕЗЬБА ЛЕВАЯ!). Потом уже снимаем всю моторную передачу в сборе, то бишь вместе с шестерней МП, цепью МП и корзиной. За корзиной сцепления видим некую «планку» которая сидит на 5 болтах под, конечно же, «любимую» отвертку

откручиваем болты и снимаем «планку» ОСТОРОЖНО, под ней находятся регулировочные шайбы, у каждого мотоцикла их по разному, лично у меня их было вот столько: 2 для первичного вала и 2 для промежуточного вала. Но повторюсь, у Вас может быть больше\меньше, все зависит от регулировки. Далее, когда сняли все шайбы, и «планку», держащую эти самые шайбы на месте, осматриваем ее на наличие погнутостей, изгибов и т.д

и т.п. ОНА ДОЛЖНА БЫТЬ ИДЕАЛЬНО РОВНАЯ, БЕЗ ИЗГИБОВ И Т.Д. Если все в порядке, идем дальше. Мы видим подшипник, внутри которого и установлен тот самый первичный вал КПП, берем отвертку и наш любимый инструмент, которого так боятся все советские мотоциклы, и начинаем обряд. Ставим отвертку в наружную обойму подшипника, и легкими ударами молотка подбиваем его на свое посадочное место, до тех пор, пока не прекратится люфт первичного вала в нем, кстати да, перед этим дергаем рукой за вал, и смотрим, есть ли люфт. Небольшой люфт быть должен, по книги он составляет 0.2 мм. не 1 мм, и тем более не 1.5 и не 2 мм, как это было у меня. Так вот, ставим отвертку как показано на фото и мягкими ударами забиваем за НАРУЖНУЮ обойму, на место этот самый подшипник. Как только люфт ушел, убираем в сторону все наши чудо-инструменты

Далее, когда сняли все шайбы, и «планку», держащую эти самые шайбы на месте, осматриваем ее на наличие погнутостей, изгибов и т.д. и т.п. ОНА ДОЛЖНА БЫТЬ ИДЕАЛЬНО РОВНАЯ, БЕЗ ИЗГИБОВ И Т.Д. Если все в порядке, идем дальше. Мы видим подшипник, внутри которого и установлен тот самый первичный вал КПП, берем отвертку и наш любимый инструмент, которого так боятся все советские мотоциклы, и начинаем обряд. Ставим отвертку в наружную обойму подшипника, и легкими ударами молотка подбиваем его на свое посадочное место, до тех пор, пока не прекратится люфт первичного вала в нем, кстати да, перед этим дергаем рукой за вал, и смотрим, есть ли люфт. Небольшой люфт быть должен, по книги он составляет 0.2 мм. не 1 мм, и тем более не 1.5 и не 2 мм, как это было у меня. Так вот, ставим отвертку как показано на фото и мягкими ударами забиваем за НАРУЖНУЮ обойму, на место этот самый подшипник. Как только люфт ушел, убираем в сторону все наши чудо-инструменты.

Теперь смотрим зазор, как показано на фото ниже, повторюсь, именно исходя из этого зазора и определяют на заводе, сколько шайб туда класть, но со временем зазор растет, и толщины шайб уже не хватает, чтобы удержать подшипник первичного вала на месте, вал начинает «бегать» и начинаются «танцы» со 2-ой.

Берем штангенциркуль, и, глубенометром мерим этот самый зазор.

Как видно по фото, у меня он составил ровно 2.5 мм.

Теперь делаем следующее. Берем шайбы, которые стояли у нас в коробке(в моем случае это 2 шайбы) и мерим их толщину.

Как видно по фото, каждая по 0.75 мм, того 1.5 мм, а нам нужно 2.5. То бишь теперь делаем следующее, бежим в магазин или к Дяде Васе, и берем у него комплект регулировочных шайб для КПП Планеты, стандартно там лежат две нужные нам шайбы, толщиной примерно тех же 0.75, но толщина может отличаться! Берем одну шайбу с комплекта, далее берем все 3 наших шайбы и мерим их общую толщину, у меня получилось 2.25, и это то, что нужно.

Как переключать передачи в Иж Планета-5

Для новичков переключение скоростей на мотоцикле – сложность. На самом деле, благодаря имеющейся коробке передач, это не так трудно.

Внимание! На мототранспорте различают два вида переключения передач: «вверх» и «вниз». При этом первый используется для того, чтобы включить более высокую передачу, а второй – низкую

Для того чтобы повысить скорость на Иж Планета-5, необходимо следовать осуществить несколько шагов:

• включить первую передачу и постепенно повышать скорость;
• быстро сбросить газ, одновременно понизив обороты. В это же время следует выжать рычаг сцепления;
• включить следующую передачу;
• сцепление отпустить, после чего уже непосредственно можно увеличивать скорость и повышать обороты.

Во время подъема в гору для увеличения мощности колеса, находящегося сзади, может понадобиться включение низкой передачи, с использованием переключателя «вниз». В таком случае алгоритм действия будет следующим:

• сбросить скорость и выжать рычаг сцепления;
• включить низкую передачу;
• сцепление можно отпускать и прибавлять газу.

Вал переключения передач Иж Планета имеет следующие скоростные режимы: первая (идет с нажимом вниз), вторая и остальные до четырех (идут вверх), а между второй и третьей находится нейтральное положение.

Сборка половинок картера

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.

Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

1. У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
2. У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Головной свет

На ИЖ Планета 4 установлены более совершенные светотехнические приборы:

1. Фара типа «европейский луч» ФГ137В со стеклом с асимметричным узором;
2. Режим ближнего света с лампой А12—45 + 40 Вт;
3. Современные указатели поворота типа 16.3726 (мощность ламп – 25 Вт).

Фото ИЖ Планета 4 образца 1986 года

Благодаря модернизации системы освещения, а также комплектации мотоцикла:

1. аккумулятором 6МТС-9;
2. генератором переменного тока повышенной мощности 100 Вт,

существенно улучшилась освещенность дороги в потоке транспорта, а также безопаснее стало движение на дорогах общего пользования. При этом, цена мотоцикла существенно не изменилась, что вывело его продажи на новый уровень популярности.

Бесконтактная система зажигания

На мотоцикле была применена новая бесконтактная система зажигания, принцип действия которой был основан на следующем алгоритме работы:

1. Ротор генератора при вращении вырабатывает импульсы;
2. Накопительный конденсатор заряжается через диоды (на схеме ниже обозначены как VI, V5), а также через ограничительный резистор (R1);
3. Проходя через диод (V6) электрический сигнал с обмотки датчика (3) попадает на тиристор (V4);
4. После его открытия заряженный конденсатор (С1) отдает накопленный заряд катушки зажигания (первичной обмотке – 4);
5. Под его воздействием индуцируется импульс высокого напряжения во вторичной обмотке;
6. Через высоковольтный провод центральный электрод свечи зажигания получает заряд;
7. Искра между электродами воспламеняет топливовоздушную смесь в цилиндре двигателя мотоцикла.

Заводская инструкция содержит оригинальную схему бесконтактной системы зажигания

Электропроводка мотоцикла ИЖ Планета 4 в связи с особенностью бесконтактной системы зажигания имеет отличия в части компоновки основных узлов:

1. Электронный блок стабилизатора и системы зажигания помещены в единый корпус;
2. Он оснащен двумя штекерными разъемами;
3. В целях повышения надежности блок заполнен пенополиуретаном (неразборной вариант);
4. Параметры его работы рассчитаны на обеспечение напряжения светосигнальной цепи в диапазоне 11,5 – 14,5 В.

Кроме того, применение 12 вольтовой схемы привело к разделению системы зажигания на три электрических цепи, отличающихся по уровню напряжения:

1. Высоковольтная цепь, состоящая из катушки зажигания, свечи зажигания, свечного наконечника и высоковольтного провода;
2. Цепи заряда накопительного конденсатора, состоящая из зарядной обмотки, соединительных проводов со штекерными разъемами, БКС и первичной обмотки катушки зажигания;
3. Цепь датчика, состоящая из его обмотки, соединительных проводов и штекерных разъемов.

Генератор ИЖ Планета 4

На новую модель Ижевского мотозавода стали устанавливать более совершенный генератор, способный обслуживать возросшие потребности системы электрооборудования, в отличии от схемы проводки ИЖ Планета 3.

Оригинальная заводская схема генератора мотоцикла ИЖ Планета 4

Среди особенностей конструкции следует выделить:

1. Восемь катушек, помещенных в пазы статора;
2. Последовательную схему соединения;
3. Покрытие изоляционным лаком обмоток катушек;
4. Оригинальный крепеж на статоре, осуществленный с помощью шайб и отогнутых лепестков.

Чтобы выявить неисправности своими руками, необходим омметр или универсальный тестер, с помощью которых измеряется сопротивление обмоток:

1. Если значения измеренных сопротивлений существенно отличаются, необходимо осмотреть статор генератора на предмет обнаружения обрыва выводов обмоток;
2. Причиной нестабильной работы также может быть их замыкание. Выявленные неисправности по возможности устраняют пайкой.

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Oil продолжает удивлять | Investing.com

Пожалуй, одним из самых больших сюрпризов на этой неделе должно быть то, что цены продолжили восстанавливаться, чему способствовал бензин, и скрещенные пальцы, вероятность того, что сделка по стимулированию экономики США начнется раньше, чем ожидалось. Но в контексте спроса в межсезонье, потока новостей о росте показателей заражения COVID, укреплении США и перспективе возобновления ливийского экспорта — все это, вероятно, окажет давление на нефть на следующей неделе.

В связи с некоторой стабилизацией фондовых рынков в преддверии выходных, я не уверен, насколько ценна погоня за Форексом сегодня, так что это может быть делом очистки на выходных, если только заголовок не станет сюрпризом на финансовом фронте.Даже в этом случае двусмысленность того, как торговать долларом США на фискальном насосе США, вероятно, лучше всего оставить до следующей недели.

Крупнейшая группа компаний по продаже недвижимости в Китае, China Evergrande (OTC :), была в центре внимания в течение ночи после сообщений о том, что она предупредила местных властей о возможном кризисе наличности. Настроение также не улучшилось, поскольку выяснилось, что по крайней мере пять китайских банков и две трастовые компании провели экстренные обсуждения своих рисков и доступа к залоговому обеспечению.

Если вы возьмете эту историю и рассмотрите некоторые комментарии из энергетического обзора Далласа в среду, касающегося пикового уровня добычи нефти и необъявленных банкротств, вы сможете понять, почему инвесторы нервничают.

Данные Refinitiv Lipper показали, что высокодоходные инвесторы вывели 4,2 млрд долларов за неделю, закончившуюся 23 сентября. Это самый массовый отток с июля и 10-й по величине отток за всю историю наблюдений. Для сравнения, фонды инвестиционного уровня продолжали привлекать средства с притоком в 4,16 миллиарда долларов на прошлой неделе.

австралийских банков показали лучшую динамику за ночь, помогая к концу дня подняться на 1,53%, что сделало этот рынок лучшим за ночную сессию. Сектор был поддержан комментариями казначея Джоша Фриденберга по поводу ослабления стандартов кредитования для стимулирования экономики.Правила ответственного кредитования будут пересмотрены, что позволит банкам полагаться на информацию о доходах и расходах заемщиков, а не на процедуры проверки банков.

В США демократы готовят новое предложение стимулирования, чтобы пойти на компромисс с республиканцами. Пакет стоит 2,4 триллиона долларов по сравнению с пакетом в 500 миллиардов долларов, принятым последним республиканским законопроектом. Давление с целью найти золотую середину также растет на демократов, в основном из колеблющихся округов.

Сижу и рассуждаю вслух о маслах для древних двух-тактных движков..

Борис по щупу смотри. или книгу купи где всё ясно написано

Светлана любое 2-х тактное минеральное масло, если отечественное, то маркировка МГД-14М, объем заливки к сожелению не знаю

Максим Можно заливать масло М-8 соотношение 1 литр масла на 25 литров бензина, или дизельное М-14 В 2, соотношение 1 литр на 50 литров бензина. Некоторые очень экономные заливают отработанное, отстоенное полусентетическое с легковушки.

Елизавета найди в инете руководство по ижам! глянь!

Татьяна Клавишные умники, вопрос не про бензино-масляную смесь, а про картер двигателя с «мокрым» сцеплением в мотоциклах ИЖ. Смешно после ответов таких МУДрецов и мастеров. А заливать в картер ИЖ нужно 1 литр синтетики либо полусинтетики, подходящей к сцеплению в масляной ванне.

Самый лучший мотоблок в России с навесным оборудованием

Как сделать культиватор в домашних условиях для трактора

Права на погрузчик нового образца где получить в Рязани

Теперь стало всё ясно, большое спасибо за информацию. Вы мне очень помогли.

Жаль, что сейчас не могу высказаться — вынужден уйти. Но вернусь — обязательно напишу что я думаю по этому вопросу.

Обнаружение неисправных деталей

Чтобы научиться определять повреждение и степень износа шестерен коробки передач, рассмотрим классификацию по которой можно принять верное решение о ремонте. Шестерню необходимо заменить, если:

• есть хоть один сломленный зубец, либо наличие трещин в любой части зуба, вызванной пластической деформацией материала шестерни.
• при выкрашивании рабочей поверхности шестерни на 20 процентов или больше, при глубине выкрашивания на 5 процентов и более толщины зуба.
• при наличии коррозии на рабочей поверхности шестерен;
• если пятно контакта меньше 80 процентов по ширине зубьев, а по высоте менее 60.

Ремонт

После того как агрегат выпотрошен, можно начинать определяться с деталями, подлежащими замене. Как правило, приходится покупать комплект регулировочных шайб, набор прокладок и герметик. Это в том случае, если нет более серьезных поломок. После того как вы определились с заменяемыми элементами, потребуется провести регулировку оси червячного вала, а после окончательной сборки – зазор по оси первичного, промежуточного и вторичного вала.

На дальний уступ копирного валика надеваются регулировочные шайбы, их следует смазать специальным составом. На ближний край монтируется опорная шайба, вал ставится на свое место. Повернуть его следует таким образом, чтобы датчик нейтрала своим выступом поместился в самый глубокий паз. Затем, при помощи линейки (пока без крышки КП) на плоскости картера измеряется зазор между шайбой и щупом. Он должен быть не более 0,2 мм. В зависимости от показателя, подкладываются или убираются регуляторы. При невозможности точного выставления зазора лучше его сделать меньше.

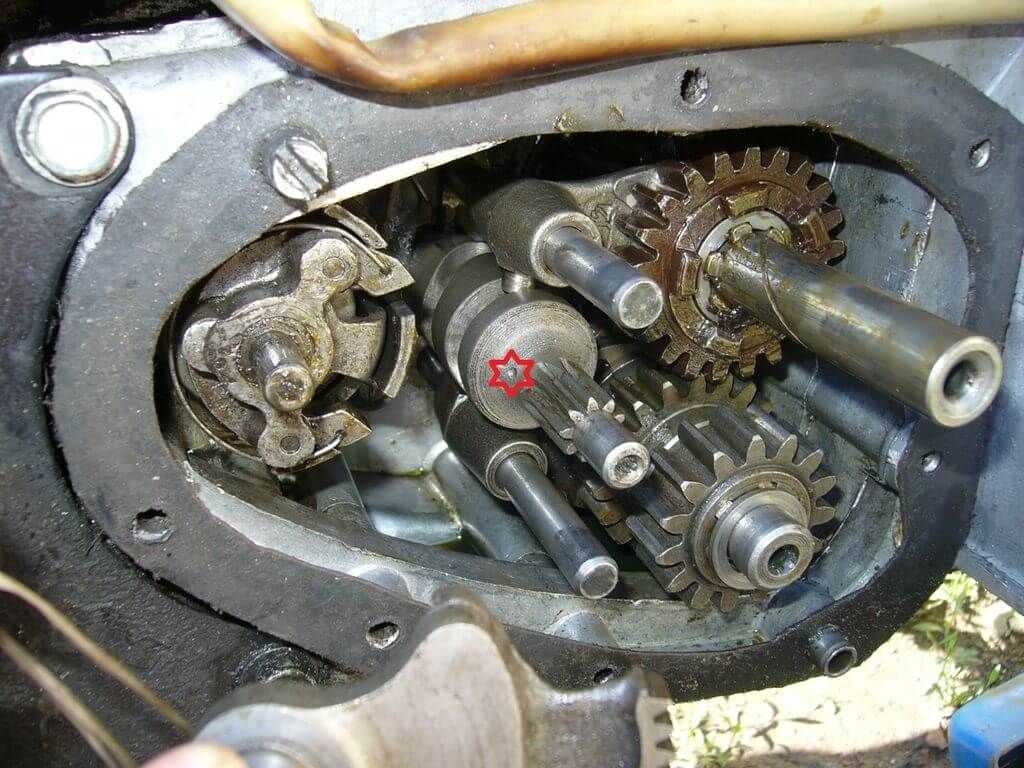

Разборка и сборка коробки «Иж-Планета 5»

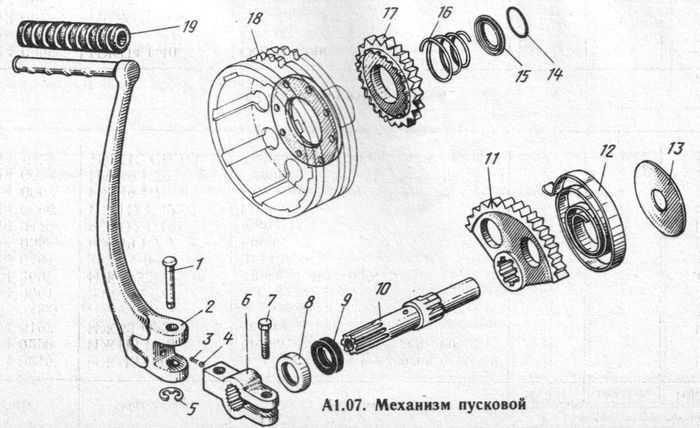

Сначала потребуется провести полный демонтаж муфты сцепления, пускового устройства и моторной передачи, а также слить масло. После того как эти манипуляции проведены, можно приступать к снятию КП. В районе правой части мотора выкрутить восемь винтов крепления. Снимаются подножки водителя, рычаг ножного тормоза, крышка картера с правой стороны. Отсоединяется тросик сцепления, достается шарик и толкатель первичного вала. После этого разъединяется цепь. Обозначения на фото ниже: диски сцепления (1,3), нижний диск (2), внутренний барабан (4), гайки (5, 6).

На подготовленную ветошь или бумагу кладется картерная крышка. Вытащить ее можно, взяв руками за звездочку и потянув на себя

Если элемент не поддается, обратите внимание на опорную шайбу червячного вала, которая могла перекоситься. В отверстие между картером и крышкой следует засунуть пинцет или нож, после чего поправить деталь. При демонтаже корпуса может выпасть пара шайб

Второй элемент немного толще и монтируется на копирный вал. Их необходимо подписать и убрать к остальным запчастям

При демонтаже корпуса может выпасть пара шайб. Второй элемент немного толще и монтируется на копирный вал. Их необходимо подписать и убрать к остальным запчастям.

Сборка

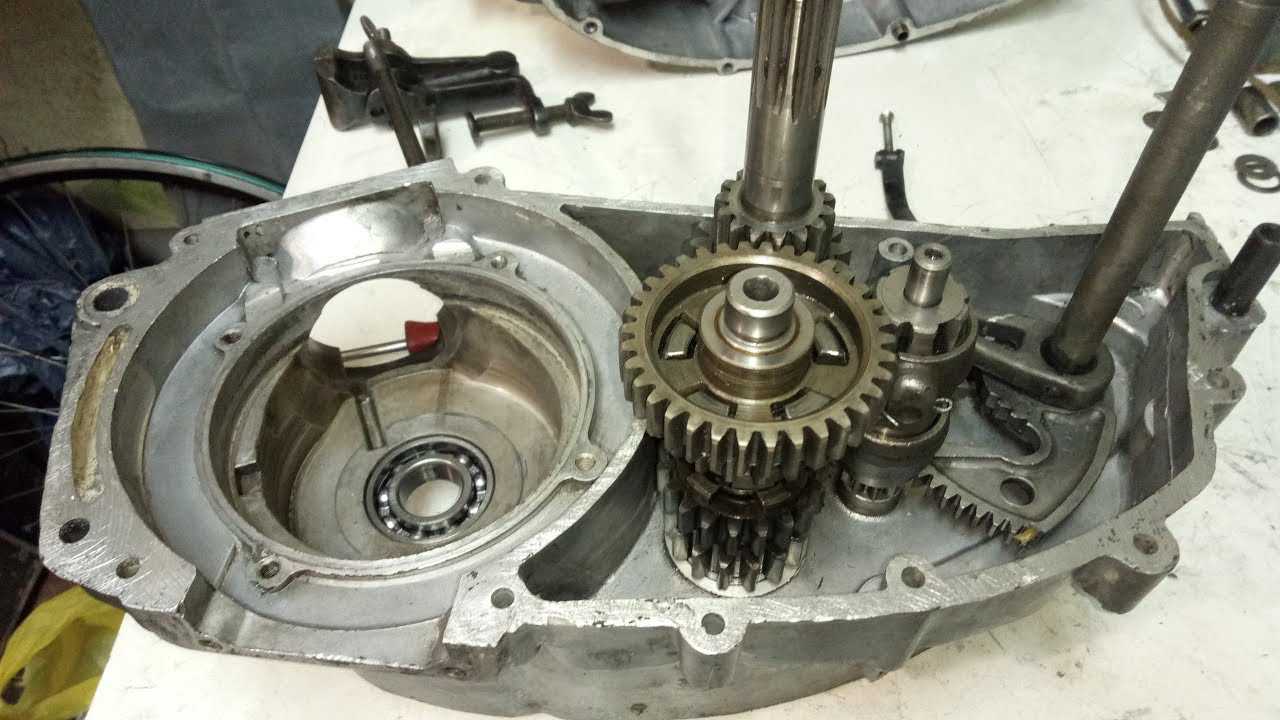

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами. Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Устанавливаем промежуточный вал.

На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.

Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз

Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек. Сжимаем собачки и устанавливаем вал переключения передач на свое место

Сжимаем собачки и устанавливаем вал переключения передач на свое место.

Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.

Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.

Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.

Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.

Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.

После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.

Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.

Сборка

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.

Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Устанавливаем промежуточный вал.

На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.

Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз

Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек. Сжимаем собачки и устанавливаем вал переключения передач на свое место

Сжимаем собачки и устанавливаем вал переключения передач на свое место.

Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.

Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.

Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.

Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.

Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.

После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.

Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.

Ключевые особенности наших запчастей на «ИЖ Планета 5/4/3»

Представленные на сайте запчасти «ИЖ Планета» поставляются нами напрямую от производителей. Это гарантирует им следующие достоинства:

высокое качество изготовления — оптимальные материалы, достойные характеристики;

идеальную совместимость с конкретными моделями отечественных мотоциклов;

отсутствие лишних наценок — мы предлагаем элементы зажигания и сцепления, двигатели и карбюраторы, проводку и другие детали по лучшей стоимости.

Запчасти на «ИЖ Планета 5/4/3» могут похвастаться большим рабочим ресурсом, а значит, прослужат вам не один год, обеспечивая комфорт и безопасность во время езды.

Характеристика мотора ИЖ-П5

Тип двигателя	Одноцилиндровый, карбюраторный, двухтактный, воздушного охлаждения.
Рабочий объем , см3	346
Максимальная мощность , л. с.	22 (20,9…23,1 при 4850±10 % об/мин
Диаметр цилиндра, мм	72
Ход поршня, мм	85
Степень сжатия	8,2-8,7
Система смазки цилиндро-поршневой группы	смесь топлива с маслом. На более поздних моделях мотоцикла применена подача масла масляным насосом, дозирующим подачу масла от частоты вращения коленчатого вала и нагрузки двигателя в соотношениях 1/25-1/100 к подаче бензина. Заправочная ёмкость картера двигателя мотоцикла Иж П-5-01 — 0,7 л, масло М-8В, М-10В2, МС-14, МС-20, МГД-14М или их зарубежные аналоги.
Карбюратор	К-65И (в более ранних — К-62И)
Применяемое топливо	автомобильный бензин с октановым числом не менее 76. При совместной системе смазки применяется бензин в смеси с моторными маслами М-8В, М-10В, авиационным маслом МС-20 в соотношении 25:1, или смесь бензина с маслом для двухтактных двигателей МГД-14М (или его зарубежные аналоги) в соотношении 50:1.
Емкость бензобака	18 л.
Воздушный фильтр	контактно-масляный
Заправочная ёмкость масла в воздушном фильтре	0,15 л моторного масла
Генератор	Генератор — трёхфазная электрическая машина с электромашинным возбуждением и электронным выпрямителем-стабилизатором напряжения БПВ-14-10 (БПВ-21-15), мощностью первоначально 100, затем 140 Вт, или однофазный генератор с возбуждением от постоянных магнитов и электронным регулятором РНМ-1, мощностью 90 Вт.
Зажигание	батарейное контактное конденсаторное, на более поздних моделях электронное бесконтактное, с автоматическим регулированием опережения зажигания от частоты вращения коленчатого вала и независимое от аккумуляторной батареи.
Свеча зажигания	А23В (или зарубежные аналоги)
Аккумуляторная батарея	свинцовая кислотная, тип 6МТС-9, 12 вольт 9 А.ч
Трансмиссия
Передача от двигателя на сцепление	цепью приводной втулочной двухрядной (усиленной) в масляной ванне
Сцепление	многодисковое в масляной ванне
Заправочная ёмкость картера коробки передач	1,0 л, масло М-8В, М-10В2, МС-14, МС-20 или их зарубежные аналоги.
Коробка передач	трёхвальная четырёхступенчатая в одном блоке с двигателем и ножным переключением передач.

Передача от коробки передач на заднее колесо
закрытой втулочной однорядной цепью

Передаточное число от двигателя на сцепление
2,17

Передаточное число от коробки передач на заднее колесо
2,33

Передаточные числа коробки передач на передачах:

I
3,88

II
2,01

III
1,26

IV
1,0
