Карбюратор к 151

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).

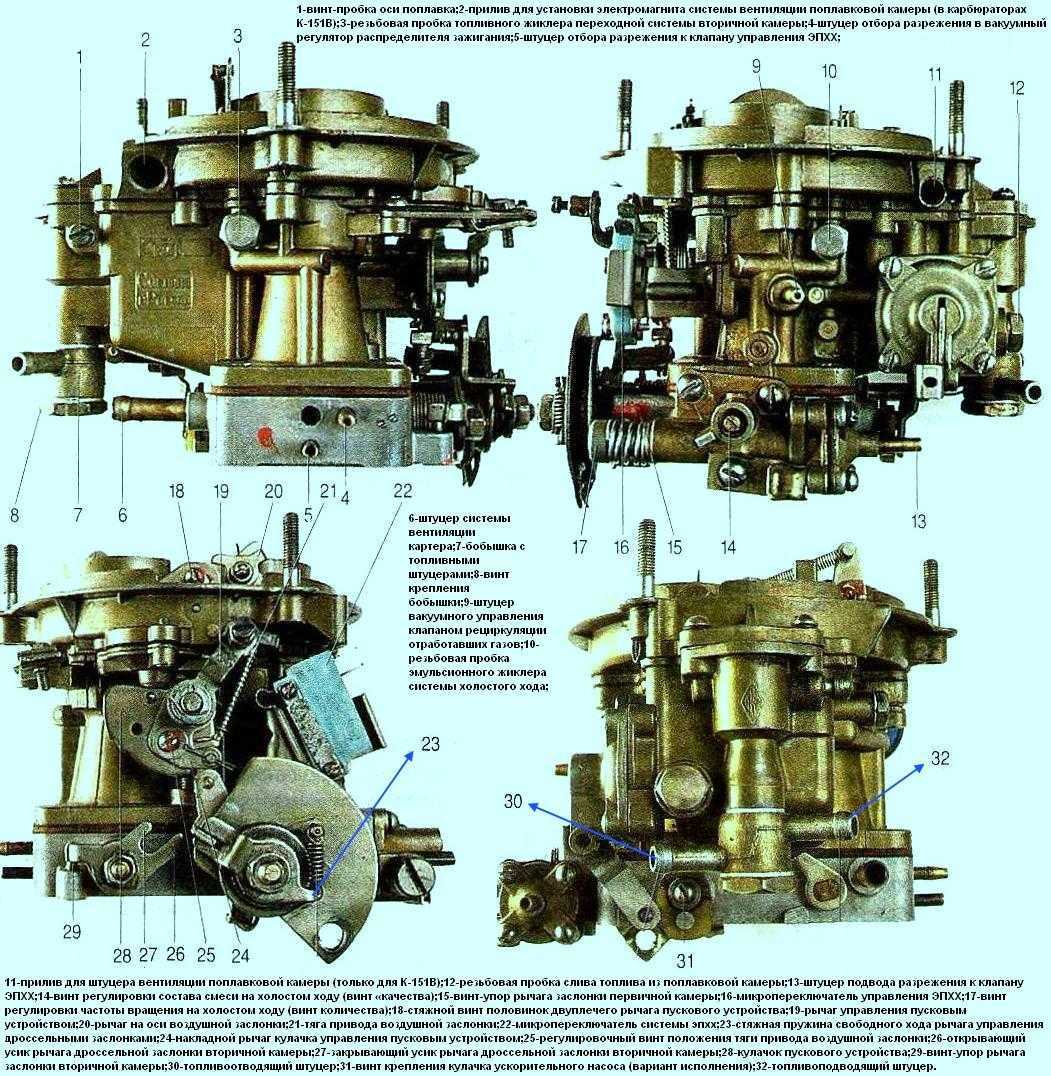

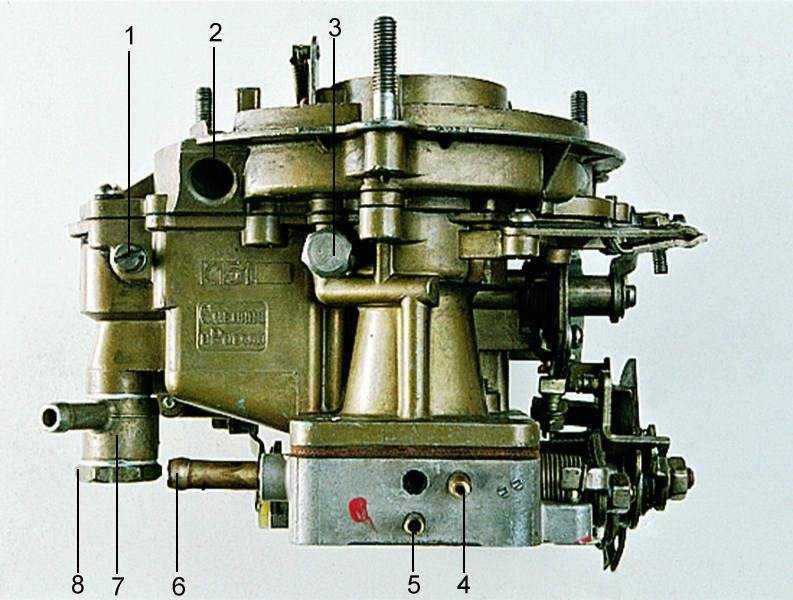

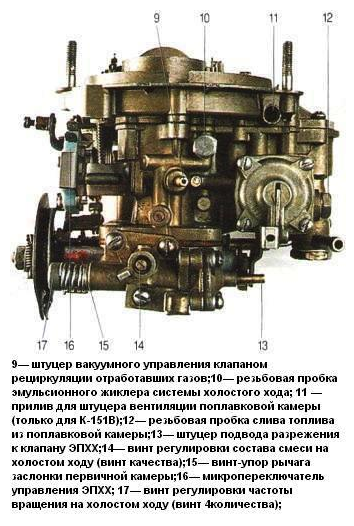

Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
  поплавковый механизм;
  топливодозирующие системы;
  главные дозирующие системы
  первой и второй камер;
  система холостого хода;
  переходная система второй камеры;
  эконостат;
  ускорительный насос;
  пусковое устройство
  клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
  система вентиляции картера;
  система вентиляции поплавковой камеры;
  механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

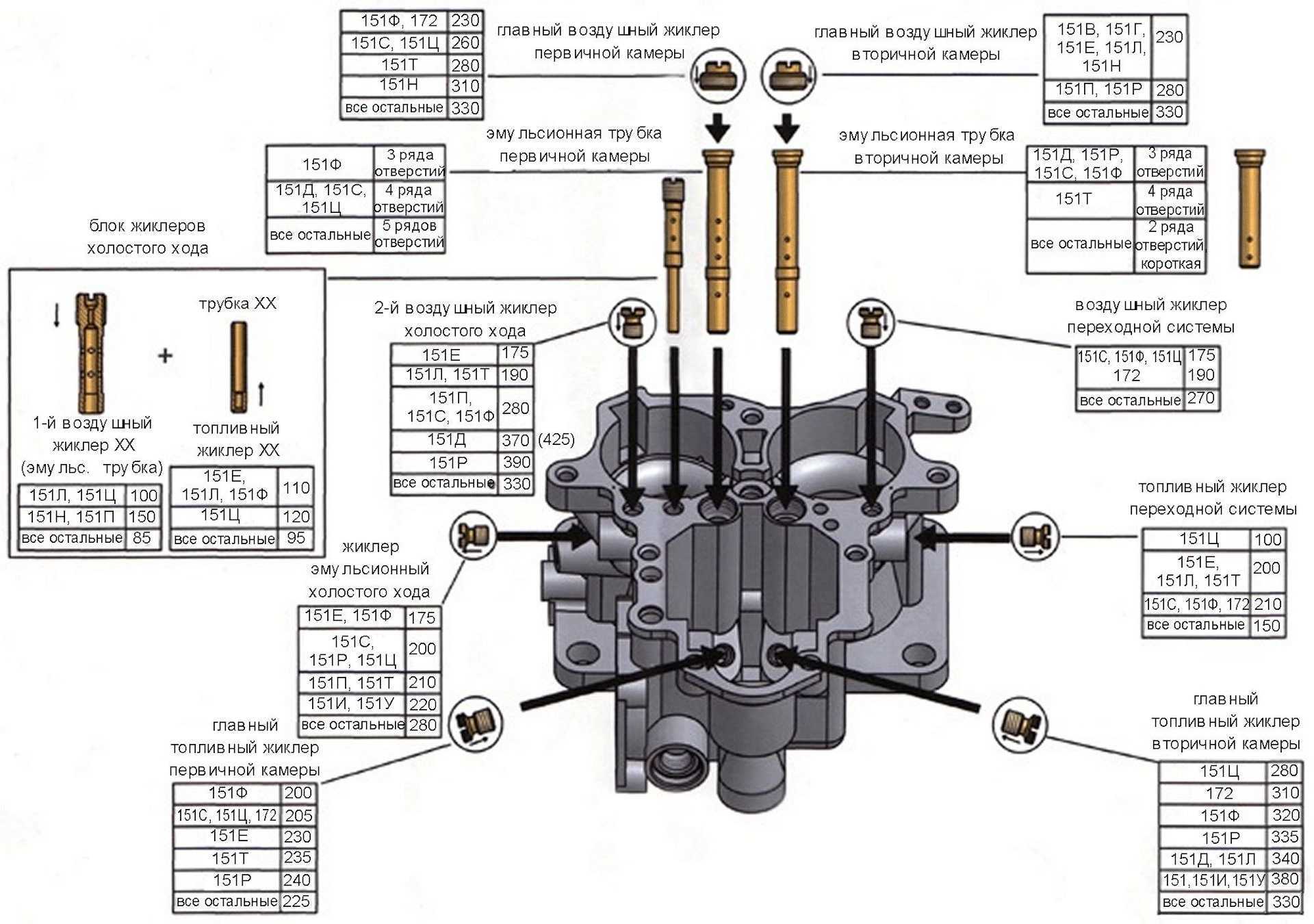

Тарировочные данные карбюратора К-151Д

Параметры	Первая камера	Вторая камера
Жиклер топливный главный*	225±3,0	340±4,5
Жиклер воздушный главный*	330±4,5	330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*:	жиклер топливный	95±1,5	–
жиклер воздушный	85±1,5	–
Жиклер воздушный системы холостого хода	425±6	–
Жиклер эмульсионный системы холостого хода*	280±3,5	–
Жиклер топливный переходной системы*	–	150±2,0
Жиклер воздушный переходной системы*	–	270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм	–	2+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1+0,06	–
Диаметр седла топливного клапана, мм	2,2+0,06	–
Диаметр диффузоров, мм:	малых	10,5+0,1	10,5+0,1
больших	23+0,045	26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3	10±2
Уровень топлива от верхней кромки корпуса, мм	21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

• глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;
• демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
• ослабляем два крепления троса подсоса, выдергиваем трос;
• отсоединяем трос газа;
• освобождаем карбюратор от всех шлангов;
• откручиваем 4 гайки, которые держат корпус устройства;
• демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
• ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Плюсы и минусы карбюраторов

Двигатели современных автомобилей в большинстве своем оснащаются электронными системами впрыска топлива – инжекторный впрыск, моновпрыск, центральный впрыск, распределенный впрыск. Перечисленные системы работают идеально, экономят топливо, но имеют слишком высокую цену. Второй минус – при выходе из строя либо засорении данных блоков их ремонт можно производить только в условиях автосервиса на специальных стендах. За это придется немало заплатить.

Карбюраторы имеют много преимуществ: недорогие, простые механизмы. При правильной регулировке они приносят значительную экономию топлива. Наиболее экономичным является карбюратор К-151Д – 8 литров бензина АИ-92. Второй по объему расходования топлива – солекс – 8,5 литров бензина АИ-92.

Наиболее прожорливый – карбюратор 4178 – 9 литров бензина Аи-92. Замеры осуществлялись на трассе при скорости 90 км/ч. Минусы карбюраторов: проблемы с холодным пуском при отрицательных температурах у моделей солекс, 4178. Иногда случаются провалы педали газа, обеднение топливной смеси.

Эти недостатки исчезают при правильной регулировке. Так что на вопрос: какой карбюратор лучше поставить на 406 двигатель газель, можно с полной уверенностью ответить: все три карбюратора – солекс, 4178, К-151Д являются вполне рабочими механизмами и их можно устанавливать на свою газель. Правильные регулировки превратят вашу Газель в зверя. Вы станете героем всех автострад.

Источник

Регулировка ХХ на Пекар

Регулировка холостого хода на питерском карбюраторе К-151 имеет основополагающее значение. Это особый режим работы двигателя, который требует устойчивой работы

Именно это и достигается правильной настройкой ХХ, что также способствует минимизации количества углекислоты в выхлопе автомобиля, что важно с точки зрения современных экологичных требований

Со временем в результате засорения сетки фильтра количество сжигаемого в режиме ХХ горючего увеличивается сверх нормы, и в этом случае исправить ситуацию можно соответствующей регулировкой.

Такая операция не относится к числу особо сложных:

• для начала необходимо прогреть СА до рабочей температуры;
• затем необходимо отыскать винт качества ТВС, расположенный на хвостовике вращения, и снять с него ограничитель. Отметим, что функция ограничения вращения присутствует не на всех модификациях Пекар. Если на вашем автомобиле её нет – просто приступайте к следующему шагу;
• производим регулировку винта качества, для чего ищем положение винта, при котором силовой агрегат будет выдавать максимальное количество оборотов при работе на ХХ. Определять этот момент следует на слух (более точные способы требуют использования специального оборудования);
• теперь переходим к расположенному рядом винту количества, с помощью регулировки которого следует увеличить скорость вращения коленвала на 100-120 об/мин. После этого нужно полностью закрутить винт качества, что приведёт к падению оборотов на ту же величину (в пределах 100-120 об/мин).

Если при обратном закручивании винта качества не произошёл сброс оборотов в результате небольшого обеднения смеси., то это свидетельствует о наличии неисправностей карбюратора.

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность – 110 л. с., а с инжектором – 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 – 0-вой класс, а змз 40621.10 – класс Евро – 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Гарантии нормальной работы карбюратора

Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:

• диффузоры имеют улучшенный профиль канала камеры;
• оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
• привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
• изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.

Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.

Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:

1. Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
2. Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
3. Проверить и отрегулировать действие ускорительного насоса.
4. Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.

Блог про Уаз

О книге : Руководство. Издание 2003 года. Формат книги : файл pdf в архиве zip Страниц : 76 Язык : Русский Размер : 9.3 мб. Скачивание : бесплатно, без ограничений и паролей

Карбюратор К-151. Устройство, регулировка, ремонт.

В книге рассмотрены особенности конструкции и работы автомобильных карбюраторов семейства К-151 производства ОАО «ПЕКАР». Приведены основные характеристики и параметры узлов и систем карбюратора. Изложены особенности эксплуатации и технического обслуживания карбюраторов и связанных с ним систем автомобиля — экономайзера принудительного холостого хода и снижения токсичности.

Даны рекомендации по обнаружению и устранению характерных неисправностей. Приведены указания по разборке, сборке, диагностике, регулировке и ремонту узлов и систем карбюраторов. Цветные иллюстрации способствуют лучшему пониманию материала.

Карбюраторы серии К-151 выполнены по общим типовым схемам, но по конструкции кардинально отличаются от широко распространенных карбюраторов типов «Вебер», «Озон» и «Солекс» и практически не имеют с ними общих деталей. Необходимость создания карбюраторов серии К-151 вызвана расширением модельного ряда Горьковского и Ульяновского автозаводов, автомобили которых оснащены двигателями Заволжского моторного завода (ЗМЗ).

По сравнению с предыдущими моделями карбюраторов ОАО «ПЕКАР» карбюраторы серии К-151 обеспечивают более качественное смесеобразование и точное дозирование топлива на всех эксплуатационных режимах, что в достаточной мере удовлетворяет требованиям существующих и перспективных норм токсичности отработавших газов и топливной экономичности.

ОАО «ПЕКАР» выпускает базовый карбюратор серии К-151 и семь его модификаций — К-151В, 151Г, 151Е, 151И, 151Д, 151П и 151Н, предназначенных для установки на четырехцилиндровые двигатели ЗМЗ автомобилей ГАЗ, УМЗ — автомобилей УАЗ и УЗАМ — автомобилей Иж.

Все модификации карбюраторов этого семейства однотипны: двухкамерные двухдиффузорные с падающим потоком горючей смеси и пневматическим торможением топлива, сбалансированной поплавковой камерой, элементами закрытой системы вентиляции картера и последовательным открытием дроссельных заслонок. Они различаются в основном тарировочными данными и наборами комплектаций дополнительными элементами.

Карбюраторы серии К-151 снабжены односекционной поплавковой камерой с пустотелым латунным поплавком; автономной системой холостого хода (АСХХ); главными дозирующими системами в первичной и вторичной камерах, переходной системой вторичной камеры; системами отбора управляющего разрежения дпя вакуумного корректора распределителя зажигания и клапана рециркуляции отработавших газов (не на всех модификациях); клапаном отключения подачи топлива на режиме принудительного холостого хода (ПХХ); механическим приводом дроссельной заслонки вторичной камеры; диафрагменным механизмом пуска и прогрева холодного двигателя с ручным приводом воздушной заслонки; эконостатом; диафрагменным ускорительным насосом.

Модификации К-151В и К-151Г предназначены для двигателей семейства УМЗ-417.10 рабочим объемом 2,45 л. автомобилей УАЗ-31512, 31514, 3741, 3962, 2206, 3303, 3909. Они отличаются от базового карбюратора, и от всех других модификаций семейства, тарировочными данными, наличием клапана разбалансировки поплавковой камеры с электроприводом, отсутствием штуцеров обратного слива топлива и отбора управляющего разрежения для клапана системы рециркуляции отработавших газов.

Обе модификации имеют одинаковые тарировочные данные и различаются лишь конструкцией привода дроссельных заслонок: у модификации К-151В на оси дроссельной эаслонки первичной камеры установлен рычаг для соединения с педалью акселератора с помощью системы тяг, у К-151Г вместо рычага смонтирован сектор для подсоединения гибкого троса.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

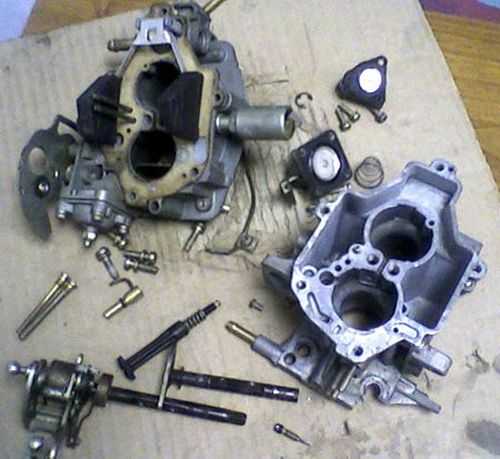

Разборка карбюратора

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае.

Если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений, то нужно разобрать и промыть детали карбюратора.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.

Снять диафрагму 1 с крышки карбюратора.

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки. Отвернуть два винта 2 и сиять крышку 3 канала вентиляции поплавковой камеры.

Отвернуть винт 4 крепления и сиять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства.

Снять аккуратно с нижнего фланца корпуса крепления теплоизоляционную прокладку, и снять

Отвернуть два винта 1 микровыключатель 2 системы ЭПХХ.

Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.

Вывернуть седло 2 из корпуса карбюратора.

Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом.

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину.

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта скрепления клапана ЭПХХ и снять клапан в сборе.

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.

Дополнительные возможности аналога

Карбюратор к151с к тому же имеет:

• Новое устройство малого диффузора. На рынке массового производства характеризуется более стабильными показателями. Способствует высокому разрежению.
• Ускорительный насос. Его особенность — вывод распылителей в обе камеры.
• Механизм пускового привод а бесступенчатого типа. В режиме пуска и прогрева способствует более гибкому управлению двигателя. Аннулирует необходимость нажатия на педаль газа перед запуском холодного двигателя.
• Модернизованную регулировку дозирующих элементов. Отвечает за обеспечение наилучших ездовых качеств авто с условием выполнения норм по токсичности отработавших газов.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

• глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;
• демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
• ослабляем два крепления троса подсоса, выдергиваем трос;
• отсоединяем трос газа;
• освобождаем карбюратор от всех шлангов;
• откручиваем 4 гайки, которые держат корпус устройства;
• демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
• ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Неисправности и их устранение

Обмерзание корпуса экономайзера

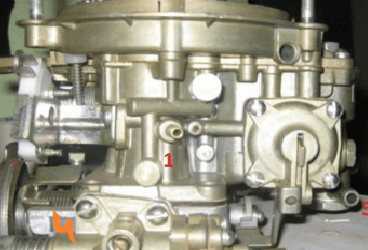

У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.

Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» – тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).

«Жаровня»

Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.

Правка фланца

При частой разборке и снятии карбюратора, а также при чрезмерном усилии при затяжке фланца к двигателю может деформироваться его плоскость.

Существует немало способов решения этой проблемы. Но самым простым и доступным является следующий метод:

1. Нагреваем плоскость фланца карбюратора при помощи газовой горелки. Предварительно вынимаем все составные узлы и детали карбюратора (штуцера, рычаги и т.д.).
2. Кладем плоскость поплавковой камеры на ровную поверхность.
3. Как только карбюратор нагреется, сверху на фланец кладем толстый ровный кусок твердого металла. Ударяем по куску не слишком сильно, каждый раз переставляя его в разные места. В основном, изгиб у фланца идет по краям, в районе отверстий под болты.

Полезное видео

Подробнее о способе правке фланца рекомендуем посмотреть интересное видео:

Чтобы предотвратить дальнейший изгиб фланца, достаточно один раз равномерно его затянуть к двигателю и больше не снимать. Как мы убедились выше, чистку и настройку карбюратора можно проводить, не демонтируя его с двигателя.

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.

Уровень топлива в поплавковой камере

Процедура регулировки этого показателя основывается на отвинчивании винта крепления крышки для доступа к прокладке. Следующей манипуляцией будет максимальный развод крышки в стороны. Отсоединение тяги пускового механизма при этом необязательно.

Приступаем к поплавковой камере: устройство рычага ручной подкачки топливного насоса отвечает за дальнейшую подкачку бензина. Подкачка проводится до тех пор, пока не наступит момент стабилизации уровня топлива

Важно: расстояние от рычага до верхней плоскости корпуса должно стремиться к 21,5 мм

Низкий уровень подразумевает поджатие вверх язычка поплавка, который упирается в хвостовик иглы запорного клапана. Завышенный уровень предусматривает его поджатие вниз.

После каждого изменения положения язычка обязательно сливайте бензин из поплавковой камеры с помощью отвинчивания сливной пробки. Устройство проверяется на соответствие уровня после повторной накачки бензина в поплавковую камеру.

Как появился карбюратор Солекс

Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.

Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.

Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.

За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.

Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра. Применялись похожие модификации и для Москвичей, в также поздних Волг.

Устройство К-151

Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.

Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.

Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.

Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.

Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.

Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.

Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.
