Система экономайзера принудительного холостого хода (эпхх)

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты

1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Читать также: Ленд крузер 200 плюсы и минусы

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

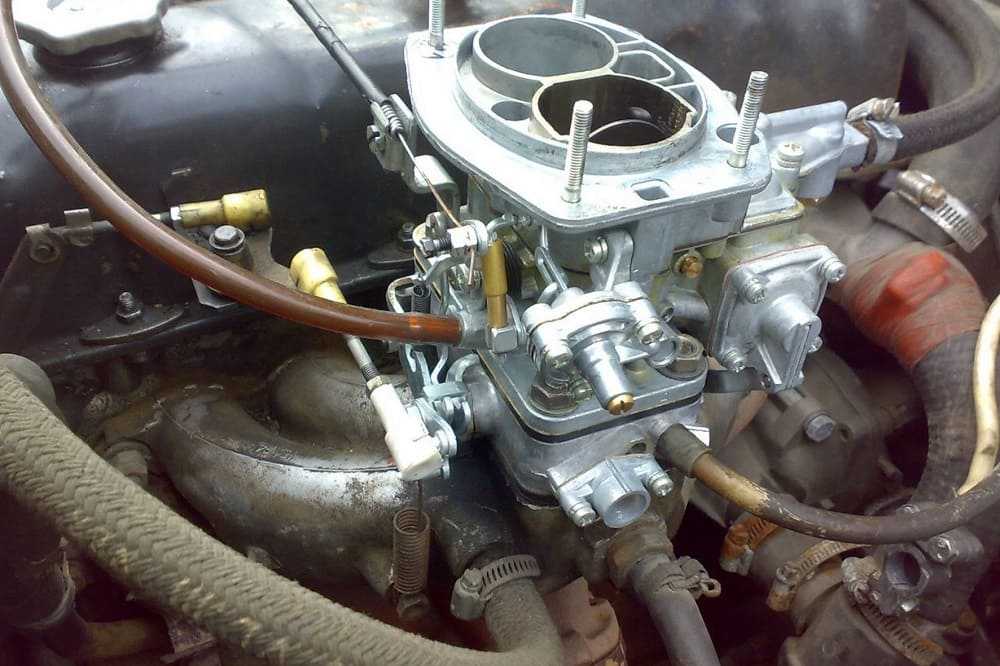

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

1. Отсоединить питание от АКБ.
2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

1. Снять пружинку возврата.
2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

• диафрагмы насоса-ускорителя;
• пружины возврата;
• топливный клапанный механизм;
• все резиновые уплотнители;
• большинство паронитовых прокладок.

Как работает карбюратор

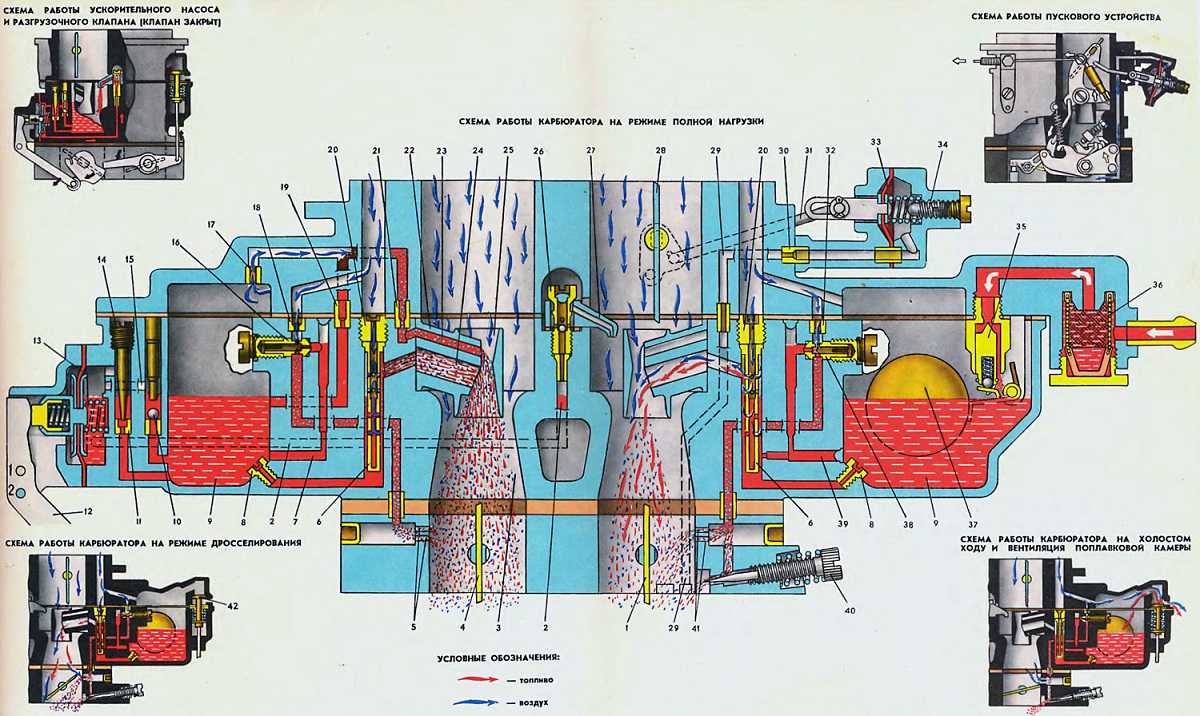

Экономайзер — это дополнительная деталь, которую можно дооснастить существующей системой в карбюраторе. Бензиновые двигатели рассчитаны на потребление такого количества воздуха, чтобы топливо сгорало должным образом, независимо от того, запускается ли двигатель из холодного состояния или работает на максимальной скорости в горячем состоянии.

Правильное приготовление топливно-воздушной смеси — это работа умного механического устройства, называемого карбюратором: трубка, которая пропускает воздух и топливо в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы соответствовать широкому диапазону различных условий вождения

Поэтому так важно, чтобы экономайзер своевременно поставлял смесь для охлаждения ДВС

Чтобы вам было проще понять, как это всё действует, рекомендуем воспользоваться наглядной схемой, которая приведена выше. Условно, практически все устройства работают по одинаковому принципу за исключением каких-то мелких корректировок и изменений со стороны производителя. Как правило, это запатентованные технологии, которые обычно не разглашаются. Но суть работы почти везде одинакова.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода

Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода. Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

Неисправности датчика (регулятора) холостого хода проявляется в неустойчивой работе двигателя. Двигатель может глохнуть на холостых оборотах, что особенно неприятно при движении в пробке или остановке на светофоре. Другое проявление неисправности – «плавающие» обороты на холостом ходу, когда двигатель то работает нормально, то немного «приглыхает». Ремонту датчик холостого хода не подлежит, поэтому в случае неисправности необходимо его заменить.

Необходимый инструмент

Для замены датчика понадобятся:

• Шлицевая (плоская) отвертка.
• Торцовый ключ на 13 (можно и рожковый).
• Ленточные хомуты.
• Прокладка под корпус дроссельной заслонки.

Принцип работы

Для того чтобы максимально забрать теплоту дымовых газов разработчики решают две задачи:

1. Замедление скорости движения газов в межтрубном сечении поверхности нагрева.
2. Увеличение контакт дымовых газов через развитую поверхность нагрева экономайзера.

Для этого конструкционно экономайзер выполняют из пакетов труб с продольным оребрением. Такие трубы соединяются между собой по движению воды дугами. Пакеты устанавливаются в металлическом каркасе на расстоянии, достаточном для прохода газов.

В барабанных паровых котлах питательная вода в экономайзер поступает при помощи питательного насоса с давлением выше рабочего давления пара в котле. Вход осуществляется через специальные коллекторы. Вода и дымовые газы движутся по принципу противотока, то есть навстречу друг другу. Вода идет по трубному сечению, а газы по межтрубному.

Во фланцах оребренных труб устроены специальные канавки, в которые закладываются шнуровой асбест для защиты от перетоков газа. Движение уходящих газов принудительное и обеспечено разряжением, создаваемое дымососом. Виды экономайзеров и их конструкция

В теплоэнергетике применяют различные виды экономайзеров, которые различаются по виду нагрева среды, материалу поверхности и вариантами компоновки:

1. Кипящего и некипящего типа.
2. Газовые промышленные, установленные в паровых или водогрейных котлах.
3. Изготовленные из стали или чугуна.
4. По взаимодействию с дымовыми газами — контактные и поверхностные.
5. По форме труб — ребристые и гладкотрубные.

Кипящие (стальные) и некипящие (чугунные) экономайзерные устройства различаются максимальной температурой нагрева питательной воды. Чугун отличается стойкими антикоррозионными и износостойкими качествами и способен вынести сильные гидроудары и механические усилия.

Но в нем нельзя нагревать воду до температуры кипения. Чугунные трубы при кипении воды лопаются. Процесс сопровождается резким снижением давления в паросиловом тракте котла, интенсивном парообразовании оставшейся воды, что приводит к взрыву парогенератора.

Стальные пакеты формируются трубами с диаметрами от 32 до 40 мм, установленных в шахматном порядке на общем каркасе, который не только закрепляет пакеты с необходимым просветом для прохода дымовых газов, но и несет весовую нагрузку многотонной конструкции.

На практике такая система способно выдержать повышенное давление и высокие скорости среды. Единственным недостатком, мешающим повсеместному использованию — является, низкие антикоррозионные свойства стали.

Поэтому для этого типа используются дорогостоящие марки нержавейки, их применение выбирают только, когда это экономически оправдано.

Экономайзеры

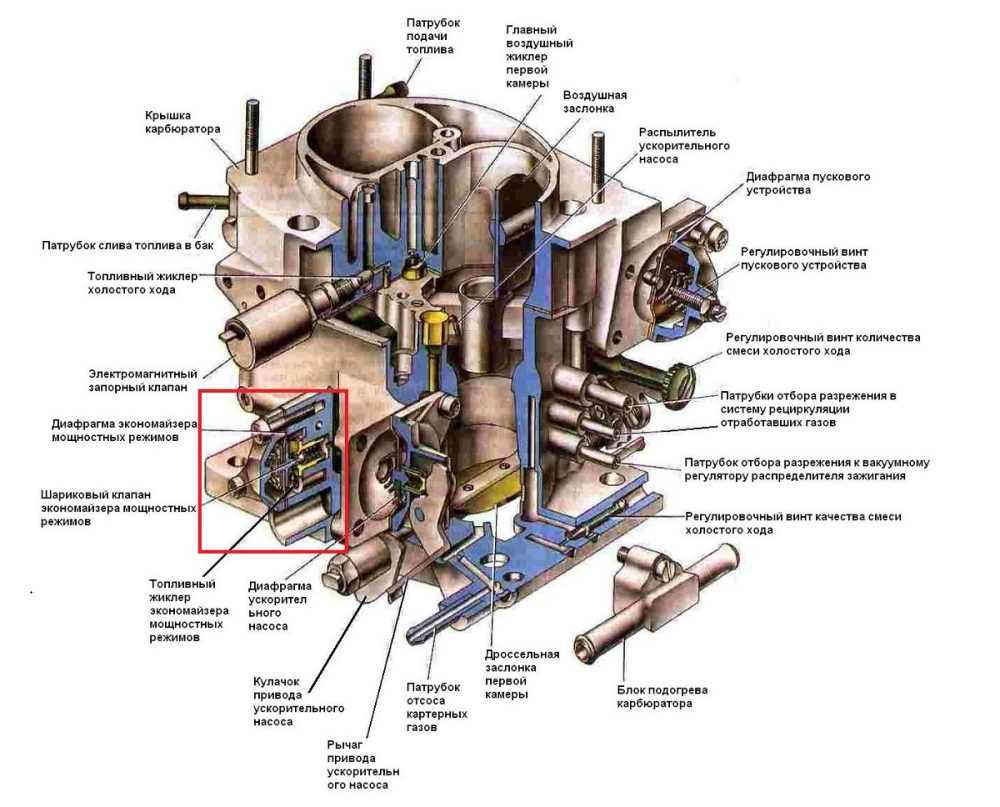

Экономайзером называется дополнительное устройство в конструкции карбюратора, с помощью которого смесь автоматически обогащается при полной нагрузке двигателя. В отличие от экономайзера системы холостого хода (ЭПХХ) эти устройства призваны не обеднять, а обогащать смесь при необходимости. Такая необходимость возникает, когда водитель до конца нажал на педаль акселератора, полностью открыв дроссельную заслонку, но главная дозирующая система карбюратора не способна обеспечить требуемый запас мощности двигателя. Экономайзер, в противоположность своему названию (слово экономайзер происходит от английского «economize» – «сберегать»), служит для обогащения горючей смеси на мощностных режимах (при большом открытии дроссельной заслонки), обеспечивая тем самым соответствующий этим режимам состав смеси. Обычно экономайзер состоит из жиклера и клапана с автоматическим управлением, и его принцип работы заключается в открывании дополнительного канала для поступления топлива в смесительную камеру карбюратора при необходимости. Экономайзеры могут иметь механический или пневматический приводы.

Экономайзер с механическим приводом, показанный на Рис. 1, включает в себя клапан 3, шток 1 с приводом от дроссельной заслонки 5 и жиклер 4. При открытии дроссельной заслонки на 85…90% по углу поворота шток 1 экономайзера перемещается настолько, что под его действием открывается клапан 3. С открытием клапана 3 топливо помимо главного жиклера 2 начинает дополнительно подаваться к распылителю 6 через жиклер 4 экономайзера, благодаря чему обеспечивается необходимое при полных нагрузках обогащение смеси.

Один из недостатков экономайзеров с механическим приводом – включение при одном и том же положении дроссельной заслонки независимо от характера изменения мощности по углу поворота дроссельной заслонки на различных частотах вращения коленчатого вала. Хотя целесообразно включать экономайзер тем раньше, чем ниже частота вращения.

Такого недостатка нет у экономайзеров с пневматическим приводом и двумя смесительными камерами, схема которого показана на Рис. 2.

Экономайзер мембранного типа соединяется с поддроссельным пространством первичной камеры воздушным каналом 6. Жиклер 9 экономайзера устанавливается в топливном канале 10. Через шариковый клапан 8 соединяются внутренняя полость под мембраной и поплавковая камера карбюратора.

При открытии дроссельной заслонки 5 на большой угол разрежение во впускном трубопроводе уменьшается и соответственно снижается его воздействие через канал 6 на мембрану 7. Тогда пружина, постоянно воздействующая на мембрану слева, прогибает ее вправо и открывает клапан 8. При этом дополнительное количество топлива через жиклер 9 по каналу 10 поступает в главную дозирующую систему, обогащая горючую смесь.

Эконостаты

Кроме экономайзеров обогащающим устройством на режиме полных нагрузок являются эконостаты, которые служат для дополнительного обогащения смеси. Необходимость установки эконостата вызвана возможным переобеднением смеси главной дозирующей системой при большом расходе воздуха на этих режимах.

Эконостат взаимодействует с вторичной смесительной камерой и вступает в работу на нагрузочных и скоростных режимах, близких к предельным, при полностью открытых дроссельных заслонках 5 и 1 (Рис. 2). При этом топливо поступает через жиклер 3, проходит трубку 11 и по каналу поступает к распылителю 12 эконостата, который размещен выше распылителя главной дозирующей системы.

Какое полузабытое, а для кого-то и вообще незнакомое слово – экономайзер! Карбюраторы, которые долгие годы исправно трудились на автомобиле, постепенно уступили свое место различным системам впрыска. Но автомобильный век долог, и порой кому-то приходится сталкиваться с машинами, в которых еще находится место для карбюратора. Ну а его нормальная работа обеспечивается рядом дополнительных устройств, среди них невозможно не упомянуть экономайзер топлива.

Панели приборов ВАЗ-2107: схема, описание

Автомобиль ВАЗ 2107 укомплектовывается приборной панелью, которая необходима для водителя, чтобы следить за состоянием движения и вовремя замечать неисправности. В момент поездки на автомобиле водитель обязан вести контроль не только за дорожным полотном, но и за состоянием основных частей своего транспортного средства. К этим основным частям относятся:

• скорость движения;
• температура двигателя;
• наличие топлива в баке;
• количество масла в моторе.

И это только основные моменты, за которыми следит водитель во время движения автомобиля. Эта статья поведает об основных элементах панели приборов, которые будут рассмотрены на представленной ниже схеме.

Сборка карбюратора ВАЗ 2109

Чистка карбюратора на машине без снятия Итак, ваш карбюратор полностью разобран и вам нужно его собрать. Процесс достаточно прост и выполняется в последовательности, обратной сборке.

Сначала промойте все детали в растворителе, не забыв о корпусе и крышке. Как это сделать мы описали выше. Установите топливный фильтр на место, осмотрев его (не должно быть повреждений). Если что-то не так, замените его новым. Установив фильтр, вкрутите на место пробку.

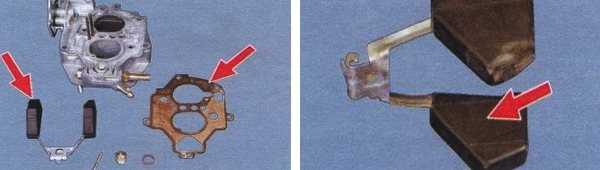

Далее установите поплавок, который также следует проверить на отсутствие повреждений и на герметичность. Опустите поплавок в емкость с топливом на несколько минут и вытащите. Если внутрь попадет бензин, поплавок необходимо заменить.

Внимание следует обратить на боковые части поплавков. Если на них заметны следы контакта со стенками карбюратора, рычаги следует подогнуть в сторону. Проверьте и при необходимости замените уплотнитель крышки карбюратора

Проверьте и при необходимости замените уплотнитель крышки карбюратора.

Соберите крышки ускорительного и топливного насосов, а также экономайзера. При установке ускорительного процесса его крышку следует зафиксировать всеми винтами, не затягивая их до конца. После этого нужно утопить рычаг насоса до упора и затянуть вины, отвечающие за крепление крышки.

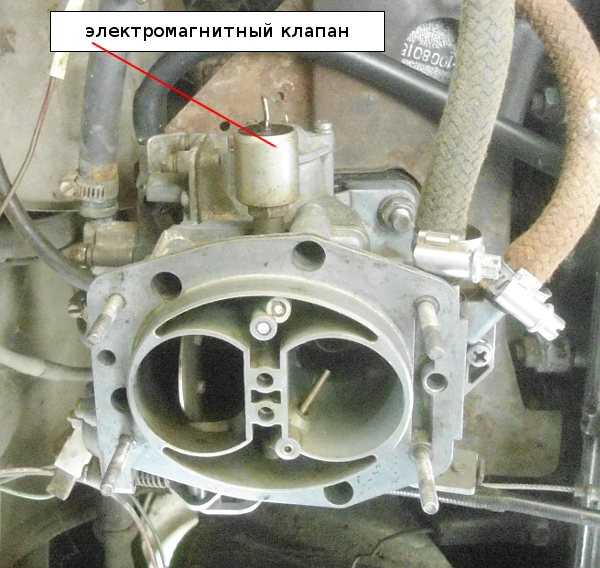

Проверьте электромагнитный клапан, подключив его к питанию (подсоедините клемму клапана к плюсовой клемме АКБ, а минус от аккумулятора накинув на корпус клапана). При замыкании цепи игла клапана должна войти в корпус. Если этого не произойдет, деталь нужно заменить новой.

Установите на свои места эмульсионные трубки, продув их или заменив. Также поставьте и прикрутите крышку карбюратора, и соберите сектор привода заслонками.

Что такое экономайзер в автомобиле

В определённый момент европейские органы экологического контроля стали устанавливать жёсткие правила и ограничения на работу автомобилей и прочей тяжёлой техники. Наряду с количеством выхлопов, а также их составом, инспекторы стали контролировать и количество тепла, выделяемого при работе двигателей внутреннего сгорания.

Так, было проконтролировано и измерено количество тепла, которое выделяется при работе ДВС на мощности выше 75%. После этого на все производимые модели было установлено ограничение, которое требовало снизить количество вырабатываемого тепла. Инженеры приступили к работе над устройством, которое помогало бы охлаждать цилиндры ВДС прямо во время его работы.

Экономайзер — это часть устройства двигателя, и работать она начинает, когда двигатель достигает 70% от своей установленной мощности. Достигая этой отметки, дроссельная заслонка открывается почти полностью, и тогда активируется клапан экономайзера. Он подает в двигатель больше топлива (около 10%), и тогда последний начинает активнее охлаждаться.

Но почему тогда «экономайзер», ведь двигатель получает больше топлива? На самом деле, больше топлива поступает только при высокой мощности. Когда ДВС работает на низкой мощности, тогда заслонка остаётся прикрытой и топливо расходуется в меньшем количестве.

Назначение экономайзера в карбюраторе заключается в том, чтобы снизить потребление энергии и, соответственно, снизить количество выделяемого тепла от работы двигателя внутреннего сгорания. Иными словами, это механическое устройство, которое уменьшает количество энергии, используемой для охлаждения карбюратора.

Карбюраторы используются почти во всех силовых двигателях для приготовления горючей топливно-воздушной смеси в качестве заряда для работы цилиндров. Это устройство используется в двигателе внутреннего сгорания для смешивания воздуха с топливом в системе сжигания топлива.

Чтобы понимать, как работает экономайзер и для чего он вообще может быть нужен, необходимо уточнить устройство самого карбюратора:

1. Дроссельный клапан.
2. Ситечко.
3. Система учета расхода топлива.
4. Система холостого хода.
5. Поплавковая камера.
6. Смесительная камера.
7. Простой порт, а также порт передачи.
8. Дроссельный клапан.

А также современные карбюраторы оснащаются дополнительными системами:

1. Проверка возврата дроссельной заслонки.
2. Противодизельный соленоид.
3. Автоматический контроль смеси.

Мы выделили основные сегменты и детали устройства, и теперь можно переходить к объяснению того, как работает само устройство и для чего нужен экономайзер в карбюраторе.

Экономайзер – это специальное устройство, позволяющее получить от двигателя полную мощность путём обогащения топливной смеси. А ещё следует знать, что выделяют два вида устройств, которые отличаются принципом своей работы, и это механический и пневматический приводы. Также топливо может подаваться в смесительную камеру двумя методами: через дозирующую систему или напрямую. Дозирующая система работает преимущественно с открытым дросселем.

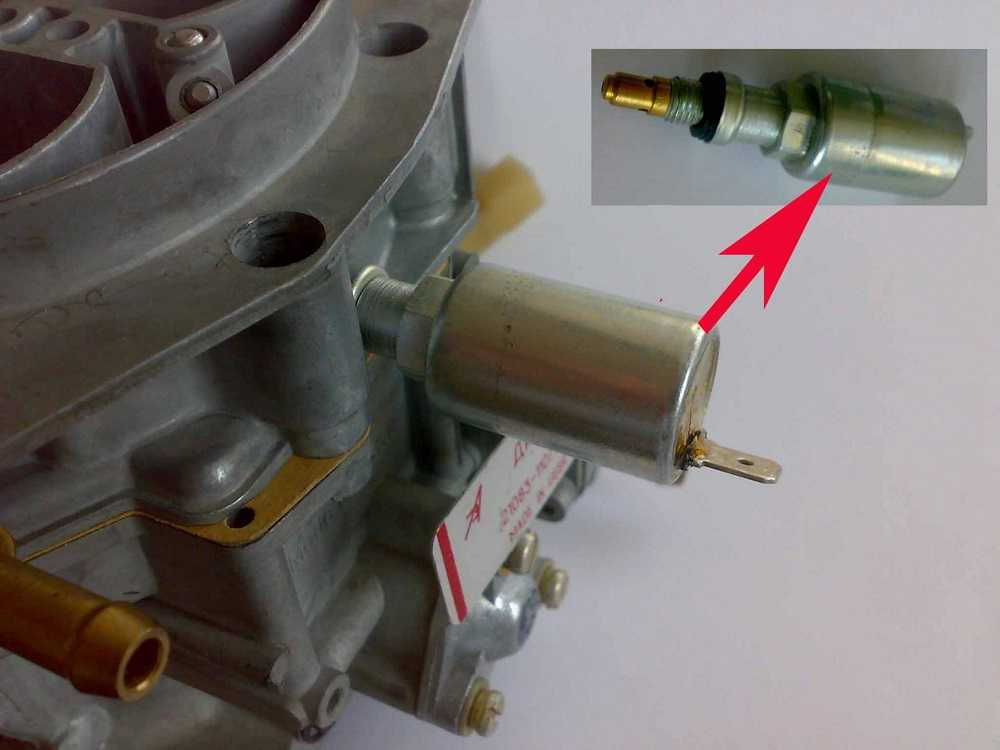

Проверка игольчатого клапана ЭПХХ.

Также снимаем шланг с бокового вывода (штуцера «2») электропневмоклапана и соединяем этот шланг к экономайзеру. Заводим мотор. При исправном клапане экономайзера, двигательтдолжен работать на жолоатом ходу. Если мотор глохнет на холостом ходу, возможен разрыв диафрагмы клапана.

Чтобы сменить клапан, отсоединяем провода от выводов микропереключателя.

2. Отверткой откручиваем два винта крепления корпуса экономайзера к карбюратору.

3. Удаляем кронштейн с микропереключателем…

4. …а также экономайзер в сборе.

5. Снимаем с экономайзера прокладку.

6. Откручиваем два болтика, стягивающие корпус и крышку экономайзера…

7. Располовиниваем зкономайзер и проверяем состояние диафрагмы.

При дефектной диафрагме или при износе иглы и седла, меняем экономайзер в сборе.

На более старых моделях была возможность менять детали по отдельности.

Устанавливаем новый экономайзер в обратном порядке.

Проверка и замена экономайзера принудительного холостого хода эпхх

Система экономайзера принудительного холостого хода эпхх

Система холостого хода предназначена для подачи топлива в задроссельное пространство первичной камеры и отключения его подачи в режиме принудительного холостого хода (торможения двигателем). Система состоит из экономайзера, микропереключателя, электропневмоклапана и блока управления электропневмоклапаном. Экономайзер вместе с кронштейном микропереключателя крепится двумя винтами к корпусу дроссельных заслонок. При выключенном зажигании игла клапана экономайзера перекрывает канал подачи топлива. Игла выполнена заодно со штоком диафрагмы и при создание разрежения в задиафрагменное пространство перемещается и открывает канал. Ход иглы и соответственно расход топлива через систему холостого хода регулируется винтом («количества»). Разрежение в экономайзер подается от впускного трубопровода по шлангам через электропневмоклапан, установленный на правом брызговике в моторном отсеке автомобиля. Управление электропневмоклапаном осуществляется блоком управления и микропереключателем. Блок управления электропневмоклапаном расположен на левом брызговике в моторном отсеке. Блок управления, в зависимости от управляющих импульсов, поступающих от первичной обмотки катушки зажигания, выключает электропневмоклапан при разомкнутых контактах микропереключателя и оборотах двигателя 1600 об/мин и снова включает его при снижении оборотов до 1200 об/мин. Микропереключатель размыкает цепь подачи напряжения на электропневмоклапан при отпущенной педали «газа». При оборотах двигателя более 1600 об/мин и отпущенной педали «газа» подача топлива через канал холостого хода прекращается.

Проверка экономайзера принудительного холостого хода эпхх

1. Если двигатель не работает или работает неустойчиво на холостом ходу, то возможно, что в результате негерметичности диафрагмы клапан экономайзера полностью или частично перекрывает подачу топлива. Для проверки шланг подвода разрежения (от впускного трубопровода к электропневмоклапану) подключаем к штуцеру экономайзера. Запускаем двигатель. В том случае, если двигатель начинает устойчиво работать, клапан экономайзера исправен. Если нет – то повреждена его диафрагма (или негерметичен сам шланг).

Система экономайзера принудительного холостого хода (ЭПХХ):1 – рычаг привода дроссельных заслонок; 2 – микропереключатель; 3 – экономайзер; 4 – винт количества смеси; 5 – монтажный блок реле и предохранителей; 6 – реле зажигания; 7 – выключатель зажигания; 8 – катушка зажигания; 9 – блок управления электропневмоклапаном; 10 – электропневмоклапан; 11 – шланги; 12 – впускной трубопровод; 13 – игла клапана экономайзера

2. Клапан экономайзера может застрять в открытом положении и не перекрывать подачу топлива (в этом случае наблюдается повышенный расход топлива). При этом двигатель работает устойчиво на холостом ходу. Для проверки клапана запускаем двигатель и в режиме холостого хода отсоединяем от выводов электромагнитного клапана один из проводов (см. «Электропневмоклапан – проверка и замена»). В том случае, если двигатель продолжает работать, возможно, не герметична диафрагма экономайзера (или неисправен электропневмоклапан). Для проверки снимаем (см. ниже) и осматриваем диафрагму, при наличии разрывов или трещин заменяем ее.

Замена экономайзера принудительного холостого хода эпхх

Заменить диафрагму экономайзера можно, не снимая карбюратор, но для наглядности работа показана на снятом карбюраторе.

1. Отсоединяем шланг, соединяющий экономайзер с электропневмоклапаном и колодки проводов от выводов микропереключателя (см. «Карбюратор – снятие и установка»).

2. Крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя и экономайзера.

3. Снимаем кронштейн микропереключателя и извлекаем экономайзер из корпуса дроссельных заслонок.

4. Снимаем прокладку, установленную между экономайзером и корпусом, и проверяем ее состояние. При повреждении прокладки заменяем ее.

5. Крестовой отверткой отворачиваем два винта крепления крышки экономайзера.

6. Снимаем крышку экономайзера.

7. Проверяем состояние диафрагмы. При наличии разрывов и трещин заменяем диафрагму. Если соединение диафрагмы и иглы неразборное, заменяем экономайзер в сборе.

Установка экономайзера принудительного холостого хода эпхх

1. Установка всех снятых деталей выполняется в обратной последовательности.

2. После установки экономайзера регулируем холостой ход (см. «Холостой ход – регулировка»).

Экономайзеры

Главная / Продукция /

Версия для печати

Экономайзеры применяются в теплоэнергетической промышленности для использования их на котельных установках для подогрева воды/воздуха перед поступлением в котел при помощи уходящих продуктов сгорания топлива из топки. Основное назначение экономайзеров — это повышение коэффициента КПД работы котлов.

Конструктивно водяной экономайзер представляет собой змеевик из вертикальных труб, соединенных дугами и скомпонованных в пакеты высотой максимально 1 м и с разрезами между ними толщиной 65-80 см. Шахматное расположение труб способствует повышению КПД.

Трубы экономайзера (гладкие или ребристые) изготавливают из чугуна. Для работы котла при высоком давлении и высокой температуре применяются гладкие трубы из стали.

Традиционно экономайзеры бывают:

1. поверхностные, которые поставляются в заводской комплектации с котлами

• питательные, когда вода нагревается для последующего питания котлов
• теплофикационные, когда нагретая вода в последующем используется в системах отопления

1. контактные, которые применяются для нагрева воды в системе бытового и технологического водоснабжения

По степени нагрева воды в экономайзерах последние бывают кипящего и не кипящего типа. Кипящие экономайзеры на выходе дают кипящую воду. Такие экономайзеры больше подвержены коррозионному износу, чем не кипящие.

По схеме присоединения к котлам различают экономайзеры групповые и индивидуальные.

На экономайзерах обязательна установка гильз для измерения температуры питательной воды.

Чугунные экономайзеры

Экономайзеры, чьи трубы выполнены из чугуна, используются на котельном оборудовании при давлении не выше 2,4 МПа. Такие экономайзеры состоят из ребристых труб длиной от 2 до 3 м, которые собираются между собой коленами. На монтажную площадку экономайзеры из чугуна доставляются блоками или россыпью. Горизонтальные ряды труб (традиционно до 8 шт.) образуются в группу, группы далее образовывают колонны, которые разделяются перегородками из металла. Группы труб компонуют в каркас с обшитыми теплоизоляцией стенками. Съемные щиты закрывают торцы экономайзеров. В блок экономайзера устанавливают обдувочные устройства. Одно устройство должно обдувать максимум 4 ряда труб.

Чугунные экономайзеры изготавливаются только не кипящего типа.

Экономайзеры из чугуна обладают повышенным сопротивлением химическому и механическому негативному воздействию, что положительно влияет на срок службы оборудования.

Вода в экономайзер подводится посредством коллекторов. Температура воды на входе должна быть на 5-10°С выше температуры точки росы уходящих продуктов сгорания. На выходе температура воды должна быть на 40°С ниже температуры насыщенного пара.

Стальные экономайзеры

Экономайзеры, выполненные из стальных труб, применяются для котлов с давлением пара выше 23 кгс/см2.

Конструктивно стальные экономайзеры представляют собой секции змеевиков из труб. Типовой проект змеевиков предполагает их длину 1820 мм. Пакеты (группы) труб могут максимум состоять из 25 рядов высотой 1,5 м. Между группами труб устанавливается обдувочное оборудование.

Стальные экономайзеры производят кипящего и не кипящего типа. В конструкциях кипящего типа допускается испарение воды максимум на 25%.

Экономайзеры из стальных труб могут работать на газовом топливе (при температуре воды на входе не ниже 65°С) и на сернистом жидком топливе (при температуре воды на входе не ниже 135°С).

Экономайзеры для паровых и водогрейных котлов должны обеспечивать их надежную и безопасную эксплуатацию. Конструкция должна предусматривать возможность беспрепятственного осмотра, очистки, промывки, продувки и ремонта элементов устройства.

Специалисты компании Газовик c удовольствием помогут Вам подобрать экономайзеры. Чтобы связаться с нами, Вы можете:

• отправить Запрос цены
• позвонить по телефону 8-800-555-6518
• написать письмо в свободной форме с указанием необходимых для вас параметров на электронную почту

Мы обеспечим доставку подобранного для Вас оборудования в любую точку России и ближнего зарубежья.

Итоги

ЭПХХ позволяет добиться значительной экономии топлива. Это крайне выгодное конструктивное решение, позволяющее при минимальных затратах повысить производительность мотора. Отдельным бонусом идёт снижение токсичности отработанных газов.

https://youtube.com/watch?v=HFgCuwTOSmE

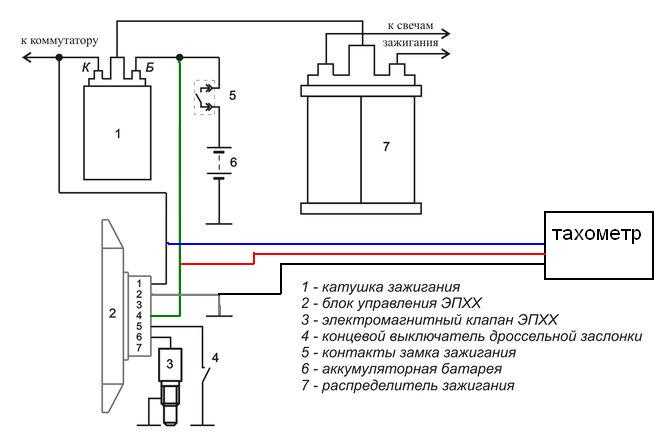

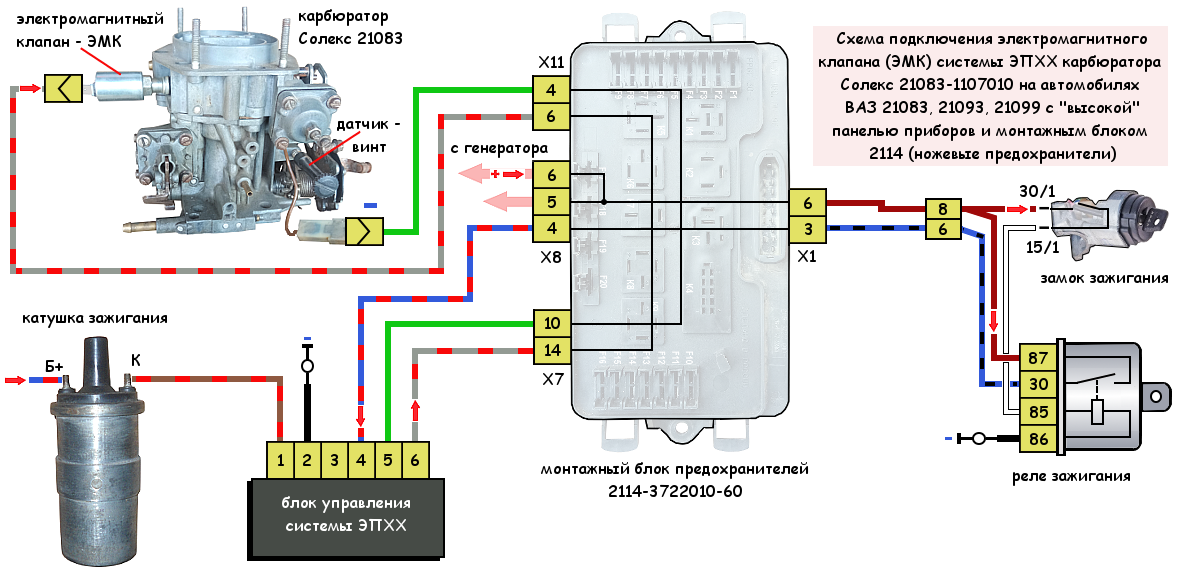

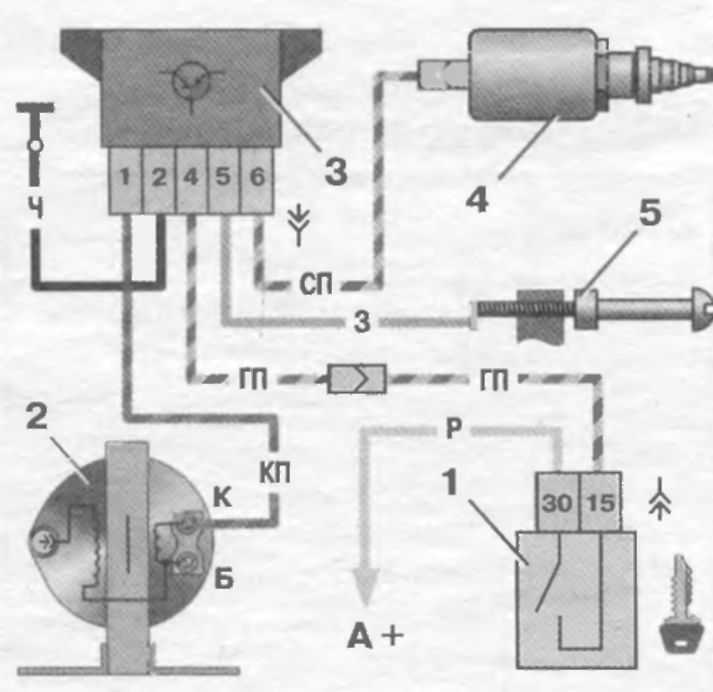

Для управления клапаном ЭПХХ в карбюраторных двигателях автомобилей ВАЗ 2108 — 2110 используется блок управления ЭПХХ

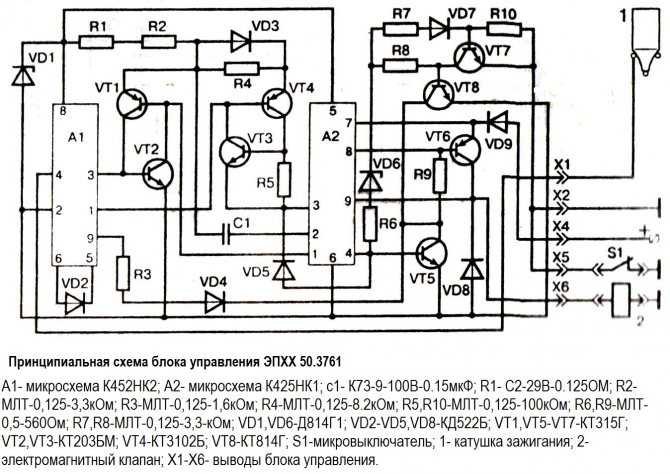

50.3761. В качестве датчика положения дроссельной заслонки используется датчик-винт, представляющий из себя пластмассовый винт с металлическим наконечником, вкручивающийся в кронштейн, закреплённый на карбюраторе.

При открытии дроссельной заслонке наконечник винта, с прикреплённым к нему проводом, не упирается в рычаг дроссельной заслони. Это приводит к разрыву цепи вывода 5 блока управления с массой. При этом закрывается транзистор VT7, а транзистор VT5 открывается, открывая в свою очередь транзистор VT8. Транзистор VT8 подаёт питание на электромагнитный клапан независимо от числа оборотов коленвала. На вывод 3 блока управления подходит провод, соединяющий его с выводом первичной катушки зажигания, передающий импульсы, которые поступают на вывод 4 микросхемы А1. На выводе 3 микросхемы формируются импульсы постоянной длительности, повторение которых соответствует импульсам от трамблёра. Транзисторы VT1 и VT2 разряжают времязадающий конденсатор С1. Если частота вращения коленвала меньше 1100 об./мин., то напряжение на конденсаторе не поднимается, при повышении числа оборотов напряжение возрастает и когда оно превысит 8 В, происходит открытие транзисторов VT3 и VT4 которые через микросхему А2 открывают транзистор VT6 и соответственно VT8.
