Разболтовка
Как уже упоминалось размер 4×100 встречается чаще всего. Поэтому моделей автомобилей у разных производителей, использующих эту разболтовку, достаточно много.
- Audi. Этот немецкий производитель выпускает несколько автомобилей с подобной разболтовкой . Среди них можно увидеть: Audi 50, Audi 80, Audi Coupe 1,8. Также у этого производителя имеются автомобили с близкими показателями;
- Среди BMW такой показатель редкость, только две машины с таким расположением болтов: BMW Mini, BMW 3 series (E30);
- Daewoo. Этот узбекско-корейский производитель производит достаточно унифицированные автомобили. Зачастую детали могут подходить с одной машины на другую. У всех моделей разболтовка 4×100;
- Honda. Пожалуй, самые популярные модели этого производители имеют как раз такую окружность. К ним относятся: Honda Civic, Honda Accord и некоторые другие. Сделано это для того, чтобы при необходимости на автомобиль можно было становить колеса от любой иномарки, подходящие по размеру;
- Kia. Здесь подобный размер можно встретить редко. При этом у нас эксплуатируются только две модели: Kia Shuma и Kia Sephia;
- Mazda. У этого производителя только одна машина (Mazda 323) комплектуется подобными колесами;
Opel. Этот немецкий производитель устанавливает на большую часть своих моделей одинаковые колеса. Это снижает расходы на производство. Среди самых популярных моделей можно упомянуть: Opel Astra, Opel Combo, Opel Corsa, Opel Kadet,Opel Zafira, Opel Vectra;
Renault. Все популярные модели этого производителя имеют разболтовку 4×100. Это позволяет делать машины максимально унифицированными;
Toyota. Японские производители не слишком жалуют подобную разболтовку. Ее можно увидеть на Toyota Corolla;
Volkswagen. Практически все модели укомплектованы подобными дисками. Поэтому многие автолюбители устанавливают на отечественные авто именно такие диски. Также некоторые модели Volvo используют такие колеса.
Сверловка и разболтовка дисков ВАЗ
Разболтовка колес на ВАЗ 2107
Конструкция семерки предполагает сверление колес 4 × 98, где цифра 4 указывает количество болтов, а 98 указывает диаметр отверстий в конструкции диска.
На многих иномарках используется разболтовка с аналогичными параметрами – 4 × 100. В первом случае расстояние между центрирующими болтами составляет 69,3 мм, а во втором – 70,7 мм. Погрешность составляет 1,4 мм и в то же время не позволяет выполнить плотное закрепление нестандартного диска.
Кроме того, установка автоматического диска с нестандартными параметрами может привести к деформации элементов, то есть монтажных отверстий и болтов.
Существуют и другие методы крепления дисков 100 × 4 на 7. Например, можно использовать удлиненные болты, переходные кольца, шпильки и кулачки. Однако эти детали могут в конечном итоге усложнить или поставить под угрозу крепление изделия к колесам.
Поэтому рекомендуется устанавливать стандартные автомобильные диски и шины, чтобы не приводить к дисбалансу колес и вибрациям во время движения.
Диски на ВАЗ 2107 комплектуются печатными 13-дюймовыми дисками или аналогами с идентичными параметрами. Шины имеют размер 175/70 / R13.
| Параметры шины | Размер диска | Беглость | Длина | Вылет из | Центральное отверстие |
| 175/70 / R13 | 13” | 4 × 98 | 5,0 Дж | ET 29 | ДИАМЕТР 60.1 |
Номинальное давление в шинах «семерки» напрямую зависит от размера шины:
175/70 / R13 – задние колеса 1.9, передние колеса 1.6;
165/80 / R13 – 2,0 сзади, 1,7 спереди.
Разболтовка колес на модели 2106
У шестерки болт крепления колеса 4 × 98. Что касается заводских размеров дисков, то:
- стандартная ширина 5,0 Дж,
- центровочное отверстие 58,5 мм,
- вылет ET
Размер шин на шестерку – 175/70 / R13.
В качестве рестайлинга могут устанавливаться колеса 185/60/14, 195/50 / R15.
| Пневматические параметры | Заводская разболтовка | Нестандартные параметры диска |
| 155 / R13 / 82Q | 4 × 98 | 4.5Jx13 ET37 |
| 175/70 / R13 82 S | 4 × 98 | 5Jx13 ET29 |
| 175/70 / R13 82 зуб | 4 × 98 | 5,5Jx13 ET32 |
| 175/65 / R14 82S | 4 × 98 | 5,5Jx14 ET29 |
Сверловка на модели ВАЗ 2109
Автомобиль ВАЗ 2109 «девятка» имеет заводскую разболтовку автодиска 4х98. На заводе были установлены шины 175/70 / R13 и 13-дюймовые колеса.
| Размер шин | Размер диска | Беглость | Вылет из | Центральное отверстие |
| 175/70 / R13 | 13 | 4 × 98 5Jx13 | ET29 | 58,6 |
| 175/65 / R14 | 14 | 4 × 98 5,5Jx14 | ET29 | 58,6 |
| 195/50 / R15 | 15 | 4 × 98 6.5Jx15 | ET32 | 58,6 |
| 205/45 / R16 | 16 | 4 × 98 7Jx16 | ET34 | 58,6 |
Разболтовка колес на ВАЗ 2110
На 10-ю модель ВАЗ устанавливаются заводские 13-дюймовые диски и шины 175/70 / R13. Также были десятки комплектаций с 14-дюймовыми молдингами и шинами 175/65 / R14.
Что касается габаритов заводских колес ВАЗ, то ширина 5,0-5,5J, перфорация 4х98, как и на других моделях, центровочное отверстие 58,5 мм, вылет ET 37-40.
Сверловка на 2111
Универсал Лада 2111 комплектовался заводскими 13 или 14 дюймовыми дисками в зависимости от комплектации автомобиля. Могут быть использованы оба варианта.
Размер шин: 175/70 / R13, 175/65 / R14, обод: ширина 5,0J, просверлено 4 × 98, центральное отверстие 58,6 мм, смещение ET40.
Сверловка на модели ВАЗ 2114
Автомобили Lada Samara 2113, 2114 комплектовались заводскими штампами с отверстиями 4х98.
Что касается ободов, то смещение было ET40, ширина – 5,0 Дж, а центрирующее отверстие – 58,5 мм. Диски 175/70 / R13.
Сверловка на модели ВАЗ 2115
Пятнадцатая модель Lada 2115 оснащена заводскими штамповками размером 13 и 14 дюймов и перфорацией 4х98.
| Размер диска | Пневматические параметры | Бурение | Вылет из | Центральное отверстие |
| 13 | 175/70 / R13 | 5,0 Дж 4 × 98 | ET40 | 58,5 |
| 14 | 175/65 / R13 | 5.5J 4 × 98 | ET37 | 58,5 |
В качестве варианта рестайлинга можно использовать автомобильные шины:
Сверловка на модели ВАЗ 2121
Первый российский внедорожник Нива от ВАЗа или Lada 4 × 4 оснащен 16-дюймовыми стальными дисками и шинами с размерами 175/80 / R16 и 185/75 / R16.
Размеры диска: смещение ET40, отверстие 5 × 139,7, центральное отверстие 98,6 мм и ширина 6,5J.
Разболтовка колес на автомобиле Нива Шевроле
Российская внедорожная Нива Шевроле комплектуется заводскими автомобильными колесными дисками 15 и 16 дюймов с параметрами отверстий 5 × 139,7, вылетом ЕТ40-48, центровкой 98,6 мм и шириной 6-6,5J.
Ребят привет. Подскажите пожалуйста подходят ли диски 4х100 к ВАЗ 2109. Заранее спасибо. Колеса 4х100.
2 Параметры колесных дисков – подскажет маркировка
Оригинальные конструкции разрешается монтировать на место штатных только в том случае, если новые изделия отвечают определенным техническим стандартам. Основной характеристикой при этом является разболтовка колесных дисков. Выясним, что она собой представляет. Для этого, прежде всего, следует хорошо разобраться с маркировкой дисков для автомобильных колес. Она аналогична и для литых изделий, и для штампованных.
- 5,5 – это ширина заинтересовавшего вас изделия, выраженная в дюймах;
- 16 – сечение (опять же таки в дюймах);
- ЕТ30 – вынос (чаще говорят вылет) колеса, который обозначается в понятных нам миллиметрах.
А вот разболтовка колесных дисков скрывается в цифрах 5/112. Именно они и должны интересовать любителей тюнинга. В этом выражении цифра до знака дроби показывает количество болтов, используемых для крепления устанавливаемой конструкции. А под числом 112 зашифровано сечение окружности (в миллиметрах), по которой размещены все пять крепежных элементов. Указанный диаметр в международной системе маркировки имеет аббревиатуру PCD (Pitch Circle Diameter).
Что такое разболтовка колесных дисков
Диски фиксируют к ступице специальными болтами или спицами. Это зависит от размера и веса самих дисков. Для легкосплавных моделей надежно используют спицы.
Разболтовка это размер отверстий, который предназначен для крепления дисков болтами, а также их количество.
Как правило, автолюбители, особенно новички, не обращают особого внимания на эти параметры и думают, что главное, чтобы штифты входили в отверстия.
Следует учитывать, что разболтовка колесных дисков у каждой модели авто своя. Для ее обозначения используют аббревиатуру PCD.
Если неправильно подобрать изделие, это чревато разбитой подвеской, разболтанным рулевым механизмом или, что гораздо хуже, колесо может отвалиться прямо на ходу.
Параметры колесных дисков абсолютно одинаковы как для литых, так и для штампованных изделий.

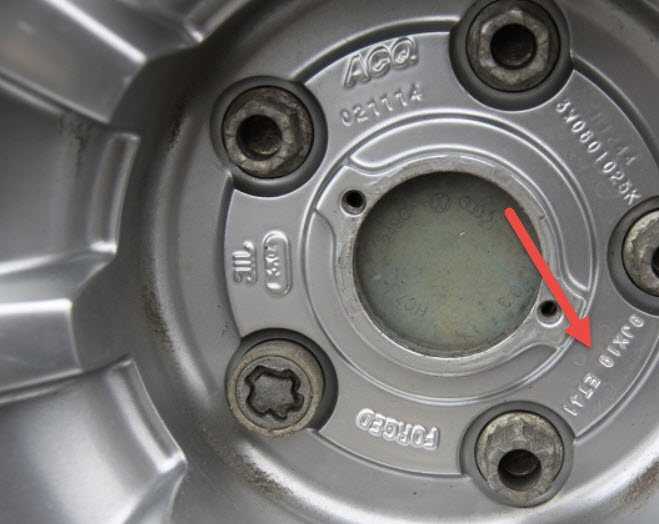

В маркировке указывается:
- ширина обода – первая цифра. Указана в дюймах. Если рядом стоит буква J это говорит о том, что диски подходят для моноприводных авто. Полноприводным надо искать буквенное обозначение JJ;
- диаметр диска (следующая цифра) – измеряется также в дюймах. Буквенное значение Н2 больше для специалистов, оно обозначает, что на ободе есть два выступа;
- цифры 4 на 98 это и есть разболтовка колес, где 4 – количество болтов, а 98 – размер отверстий. Это минимальные значения они колеблются в пределах от 4-6 и 98 – 139,7. «На глаз» определить эти значения практически невозможно. Даже если разница будет составлять всего 1-2 мм, это может вызвать перекос колеса.
- вылет диска – обозначается в мм. Может быть положительным (ЕТ30), отрицательным (ЕТ-40) или нулевым. Должен обязательно соответствовать рекомендациям изготовителя, иначе диск может разломаться под действием сил, которые действуют на подвеску;
- центральное отверстие (диаметр) — обозначен в мм. В легковых авто может быть от 50-70. Если эта величина не соответствует размерам посадочного цилиндра, всегда можно выйти из ситуации – достаточно приобрести проставочные колеса и подогнать элементы.
http://filtrr.ru/razboltovka-kolesnyh-diskov-tablitsa-sovmestimosti/http://xn——6kcajdilda3aj8b2dehdgk4f9ezc.xn--p1ai/info/razboltovka-diskov-5-108/http://litezona.ru/razboltovka-diskov-5-108-na-kakih-mashinah/http://www.opel-club.com.ua/forum/topic/231629-5h108-eto-chya-razboltovka/http://avtotop.info/na-kakie-mashiny-podhodit-razboltovka-5-108/
на каких машинах разболтовка 4 100 — Автосайт
Если Вы уже знаете размеры дисков вашего автомобиля, то в списке ищите свой размер и соответствующие ему марки авто, если ещё нет, то вернитесь в предыдущую тему и выберите из списка свой размер.
Разбираем Alfa Romeo 155 (iki 1995.05) 4 x
Если Вы уже знаете размеры дисков вашего автомобиля, то в списке ищите свой размер и соответствующие ему марки авто, если ещё нет, то вернитесь в предыдущую тему и выберите из списка свой размер.
Разбираем Alfa Romeo 155 (iki 1995.05) 4 x 98 38 58.0
Alfa Romeo 155 — Марка автомобиля (iki 1995.05) — до 05.1995 года, nuo — после 05.1995 года 4*98 — Разболтовка диска (P.C.D.) 38 — Выдет диска (ET)
58.0 — Диаметр ступицы (C.B.)
Размер ступицы может быть больше требуемого (как на универсальных дисках в автоах), к ним следует купить адаптеры, они стоят 150р/шт. (Шиндорадо на Советском проспекте)
Список по размерам:
Разболтовка 4*95.25 Rover MGF 4 x 95.25 35…30 56.6 Rover 100 4 x 95.25 35…42 56.6 Rover 114 4 x 95.25 35…30 56.6 Rover 214 4 x 95.25 35…30 56.6 Rover 220 4 x 95.25 56.6 Rover 416 4 x 95.25 56.6 Rover 420 4 x 95.25 56.6 Rover Maestro 4 x 95.25 35…42 56.6 Rover Montego 4 x 95.25 35…42 56.6 Rover T.Acclaim 4 x 95.25 35…30 56.6 Rover TR 6, 7 4 x 95.25 56.6
Разболтовка 4*98 Alfa Romeo 33 4 x 98 30…38 58.5 Alfa Romeo 75 4 x 98 30…38 58.5 Alfa Romeo 145, 146 4 x 98 38 58.0 Alfa Romeo 155 (iki 1995.05) 4 x 98 38 58.0 Alfa Romeo 155 (nuo 1995.05) 4 x 98 30…35 58.0 Alfa Romeo 164 4 x 98 30…38 58.0 Fiat 124, 126 4 x 98 30…38 58.0 Fiat Barchetta 4 x 98 30…38 58.0 Fiat Brava 4 x 98 30…38 58.0 Fiat Bravo 4 x 98 30…38 58.0 Fiat Cinquecento 4 x 98 30…38 58.0 Fiat Coupe 4 x 98 30…38 58.0 Fiat Croma 4 x 98 30…38 58.0 Fiat Marea 4 x 98 30…38 58.0 Fiat Multipla 4 x 98 30…38 58.0 Fiat Palio 4 x 98 30…38 58.0 Fiat Panda 4 x 98 30…38 58.0 Fiat Punto 4 x 98 30…38 58.0 Fiat Regata 4 x 98 30…38 58.0 Fiat Ritmo 4 x 98 30…38 58.0 Fiat Scudo 4 x 98 30…38 58.0 Fiat Seicento 4 x 98 30…38 58.0 Fiat Siena 4 x 98 30…38 58.0 Fiat Tempra 4 x 98 30…38 58.0 Fiat Tipo 4 x 98 30…38 58.0 Fiat Uno 4 x 98 30…38 58.0 VAZ 2101-2107 4 x 98 35…38 58.5 Lada Riva 4 x 98 35…38 58.5 Lada Samara 4 x 98 35…38 58.5 Lancia A112 4 x 98 30…38 58.0 Lancia Y10, Y 4 x 98 30…38 58.0 Lancia Beta 4 x 98 30…38 58.0 Lancia Delta 4 x 98 30…38 58.0 Lancia Delta 16V Turbo (nuo 1993 m.) 4 x 98 38 58.0 Lancia Delta HF Integrale (iki 1992 m.) 4 x 98 30 58.0 Lancia Delta HPE (nuo 1995 m.) 4 x 98 30 58.0 Lancia Dedra 4 x 98 30…38 58.0 Lancia Dedra 2.0 16v Integrale (iki 1992 m.) 4 x 98 38 58.0 Lancia Dedra Turbo 4 x 98 30 58.0 Lancia Prisma 4 x 98 30…38 58.0 Lancia Thema 4 x 98 30…38 58.0 Lancia Trevi 4 x 98 30…38 58.0 Seat Ibiza (iki 1993 m.) 4 x 98 35…38 58.0 Seat Malaga 4 x 98 35…38 58.0
Определение разболтовки самостоятельно
Если маркировка на диске отсутствует (повреждена, затерта и так далее), то необходимые для подбора параметры можно измерить самостоятельно. Для проведения работы потребуются линейка или штангенциркуль.
Универсальный способ измерения следующий:
- Визуально определяется количество крепежных отверстий.
- В зависимости от количества крепежей подбирается поправочный коэффициент для дальнейших расчетов.
| Количество отверстий для крепежа колеса | Значение коэффициента |
| 3 | 1,155 |
| 4 | 1,414 |
| 5 | 1,701 |
| 6 | 2 |
| 10 | 3,326 |
- Мерительным инструментом определяется расстояние между соседними крепежными отверстиями.
- Чтобы определить диаметр окружности, на которой расположены крепежи необходимо полученное расстояние умножить на поправочный коэффициент.
- Диаметр ступичного окна и размер вылета определяются мерительным инструментом.
Подготовка к регулировке
Чаще всего развал и схождение ВАЗ 2110 устанавливают на заправке, но сделать это можно и своими руками. В первую очередь проверяют, есть ли люфт в подшипниках, ослаблено ли рулевое управление. При этом проверяют диаметр и отсутствие деформации дисков, давление воздуха в шинах и износ протектора.
Схема блока передней подвески ВАЗ 2110
Конечно, если колесо болтается, необходимо провести работу и, возможно, потребуется заменить колесо с ненадлежащим износом протектора. Колеса, стоящие на земле, должны быть сжаты по отношению к вертикали. Если вы обнаружите люфт, попросите помощника задействовать тормоз и снова проверьте люфт.
Если он пропал, подшипник необходимо заменить. Если в дальнейшем размер игры не был отменен, а лишь немного уменьшился, необходимо проверить, отремонтировать, а иногда и заменить подвеску.
Схема ступицы переднего колеса
После этого повесьте руль, проверьте игру еще раз. Возможно, что люфт исчез, но колесо крутится рывками или просто с усилием, поэтому необходимо немного увеличить диаметр места установки подшипника.
Если вы слышите скрежет, подшипник необходимо заменить.
Подойдут ли колеса 4х98 на 4х100
Разболтовка колёсных дисков
На купленном нами прицепе стоит стандартная ступица АвтоВАЗ 4х98. Появилась потребность поставить на него диски побольше, 15″ если быть точным. Но как оказалось штамповка 4х98 R15 — это огромная редкость! Порывшись в интернете понял, что есть варианты поставить японские диски со сверловкой 4х100 на ступицы 4х98. Люди знающие подскажите плиз: диски 4х100 на ступицу 4х98 стоит ли, реально ли, что надо переделать, какие подводные камни?
— Болты с эксцентриком. Дешево, не знаю, надежно ли. Люди ездят. — Заказать у токаря переходные пластины с нужной разболтовкой. — Найти диски 4*98. По идее, от Фиата и Альфа Ромео, там на прежних моделях была такая же разболтовка.
Эксцентрики ок. Но я где-то в инете слышал что они так встают, без доработки… А Фиат и Альфа крайне редкие гости в сибирских краях))))) Найти диски нереально.
на дроме уже несколько недель продаются диски от альфы двух видов р15 и р16 литье правда =) знакомый ставил от авео на девятку штампы 15ые — отлично было, только крутить тяжело =)
Литье не вариант к сожалению. Нужны именно штамповки под колпаки
А вопрос надежности думаю третий. Это ПРИЦЕП, без тормозов и движка, значит без динамической нагрузки на колеса. Вот и хочу узнать… Если уж так на машины ставят и ездят, то прицепу вообще пофигу должно быть.
Ну некоторые вообще отверстия рассверливают в дисках и не парятся.
4 Как определить разболтовку самостоятельно?
Общее число болтов, используемых для фиксации диска, несложно установить невооруженным глазом. Считаете имеющиеся отверстия – получаете требуемое количество крепежных элементов. А вот с показателем PCD придется помучиться. Сечение окружности для размещения болтов профессионалы и обычные автолюбители определяют по-разному. Для этих целей придумано немало способов. Но большая их часть достаточно сложна в реализации.
Теперь осталась мелочь. Чтобы узнать значение PCD, следует полученный ранее результат умножить на следующий коэффициент:
- 1,701 – для дисков с пятью отверстиями;
- 1,414 – с четырьмя;
- 1,155 – с тремя.
Полезный совет. Если вам не хочется проводить подобные вычисления, возьмите с собой старые диски в автомагазин, где планируется приобретение новых изделий. Покажите их продавцам. Все остальные проблемы по подбору правильных колесных конструкций они возьмут на себя.
Как определить разболтовку
Для каждой марки и модели авто предусмотрены индивидуальные параметры разболтовки. Для этого существуют специальные таблицы, исходя из которых и можно подобрать диски.
Если нет возможности воспользоваться таблицами, или если вашего авто в них нет, разболтовку можно определить самостоятельно. Для этого считаем количество отверстий для крепления диска. Первый параметр есть. Определить диаметр круга, на котором расположены отверстия немного сложней.
Для дисков с 3 отверстиями измеряем расстояние между стенками соседних отверстий, и умножаем его на 1,155. Полученный результат и будет искомым диаметром.
У дисков с четырехточечным креплением измеряем величину промежутка между стенками противоположных отверстий и множим его 1,414.
Для пятиболтовых колес меряем расстояние между двумя дальними отверстиями через одно, и умножаем на 1,701.
На каких машинах разболтовка 4×100? Список с комментариями
Водителей часто интересует, на каких машинах разболтовка 4×100. Обычно, этим интересуются при покупке новых дисков. Особенно если в планах покупать не совсем новые колеса. При покупке подержанных дисков нужно обязательно уточнять размеры диска
Часто водители внимание обращают только на диаметр обода, в просторечье называемый радиусом. Купив колеса, они оказываются в ситуации, когда надеть их на машину не представляется возможным
Чаще всего проблема возникает из-за несовпадающей разболтовки. В итоге водитель вынужден заниматься перепродажей только что купленных дисков. Или он пытается с помощью различных приспособлений все-таки установить их на автомобиль. При этом, рискуя попасть в ДТП. Ведь нет абсолютно надежных способов установки нестандартных дисков.
На каких машинах разболтовка 4×100? Ответ на этот вопрос довольно обширен. Это один из самых популярных размеров колесных дисков. Расшифровываются эти цифры следующим образом:
- 4 – это количество отверстий для болтов. На современных легковых авто их количество может колебаться от 3 до 6 в зависимости от модели;
- 100 – это диаметр окружности размещения болтов. Чаще всего можно встретить обозначение PCD.
При выборе дисков помните, что показатель PCD может отклоняться не более, чем на 2 мм. в любую сторону. При таком отклонении можно спокойно установить диски на машину. При отклонении до 4 мм., установка займет больше времени. Придется использовать специальные болты эксцентрики. При разнице больше 5 мм. лучше даже и не пытаться установить диск. Он не подойдет по отверстиям.
Помимо этого показателя нужно учесть еще несколько других факторов. Диаметр колеса может быть на дюйм больше. Колесо меньше стандартного лучше не использовать. Намного больший диск не поместится в колесную арку.
Вылетом колесного диска называется зазор между центром диска и плоскостью ступицы. Вылет может быть:
- Отрицательным, при этом центр диска находится за ступицей;
- Нулевым, в таком случае центр совпадает с плоскостью ступицы;
- Положительным, центральная ось диска находится перед ступицей.
Большая часть европейских производителей обозначают этот показатель латинскими буквами ET. Измеряется он в миллиметрах. От этого показателя во многом зависит возможность полноценного поворота колеса.

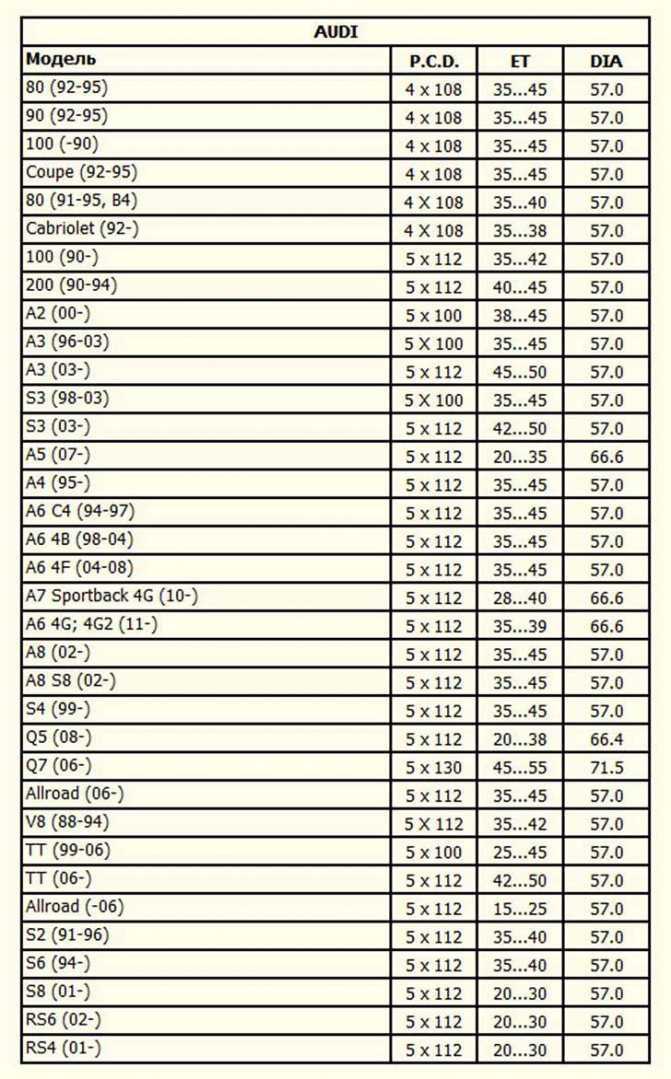

Таблицы совместимости для разных автомобилей
Для удобства подбора колёсных дисков, ниже мы разместим таблицы совместимости для некоторых марок автомобилей
Данные таблицы содержат лишь общую информацию, и перед покупкой обязательно следует обращать внимание на маркировку и прочие параметры
Колёсные диски следует подбирать по параметрам совместимости, а не по эстетическим характеристикам. Следите за тем, чтобы абсолютно все параметры соответствовали штатным, чтобы не подвергать опасности жизни участников дорожного движения.
Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.
Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

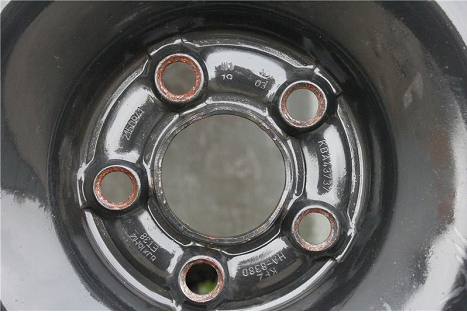

Как самостоятельно измерить разболтовку диска
На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.
Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.
Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.
Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.
Существуют два способа измерения – для чётного количества шпилек и универсальный.
При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.
Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.
на каких машинах разболтовка 4 100 — Автосайт
Если Вы уже знаете размеры дисков вашего автомобиля, то в списке ищите свой размер и соответствующие ему марки авто, если ещё нет, то вернитесь в предыдущую тему и выберите из списка свой размер.
Разбираем Alfa Romeo 155 (iki 1995.05) 4 x
Если Вы уже знаете размеры дисков вашего автомобиля, то в списке ищите свой размер и соответствующие ему марки авто, если ещё нет, то вернитесь в предыдущую тему и выберите из списка свой размер.
Разбираем Alfa Romeo 155 (iki 1995.05) 4 x 98 38 58.0
Alfa Romeo 155 — Марка автомобиля (iki 1995.05) — до 05.1995 года, nuo — после 05.1995 года 4*98 — Разболтовка диска (P.C.D.) 38 — Выдет диска (ET)
58.0 — Диаметр ступицы (C.B.)
Размер ступицы может быть больше требуемого (как на универсальных дисках в автоах), к ним следует купить адаптеры, они стоят 150р/шт. (Шиндорадо на Советском проспекте)
Список по размерам:
Разболтовка 4*95.25 Rover MGF 4 x 95.25 35…30 56.6 Rover 100 4 x 95.25 35…42 56.6 Rover 114 4 x 95.25 35…30 56.6 Rover 214 4 x 95.25 35…30 56.6 Rover 220 4 x 95.25 56.6 Rover 416 4 x 95.25 56.6 Rover 420 4 x 95.25 56.6 Rover Maestro 4 x 95.25 35…42 56.6 Rover Montego 4 x 95.25 35…42 56.6 Rover T.Acclaim 4 x 95.25 35…30 56.6 Rover TR 6, 7 4 x 95.25 56.6
Разболтовка 4*98 Alfa Romeo 33 4 x 98 30…38 58.5 Alfa Romeo 75 4 x 98 30…38 58.5 Alfa Romeo 145, 146 4 x 98 38 58.0 Alfa Romeo 155 (iki 1995.05) 4 x 98 38 58.0 Alfa Romeo 155 (nuo 1995.05) 4 x 98 30…35 58.0 Alfa Romeo 164 4 x 98 30…38 58.0 Fiat 124, 126 4 x 98 30…38 58.0 Fiat Barchetta 4 x 98 30…38 58.0 Fiat Brava 4 x 98 30…38 58.0 Fiat Bravo 4 x 98 30…38 58.0 Fiat Cinquecento 4 x 98 30…38 58.0 Fiat Coupe 4 x 98 30…38 58.0 Fiat Croma 4 x 98 30…38 58.0 Fiat Marea 4 x 98 30…38 58.0 Fiat Multipla 4 x 98 30…38 58.0 Fiat Palio 4 x 98 30…38 58.0 Fiat Panda 4 x 98 30…38 58.0 Fiat Punto 4 x 98 30…38 58.0 Fiat Regata 4 x 98 30…38 58.0 Fiat Ritmo 4 x 98 30…38 58.0 Fiat Scudo 4 x 98 30…38 58.0 Fiat Seicento 4 x 98 30…38 58.0 Fiat Siena 4 x 98 30…38 58.0 Fiat Tempra 4 x 98 30…38 58.0 Fiat Tipo 4 x 98 30…38 58.0 Fiat Uno 4 x 98 30…38 58.0 VAZ 2101-2107 4 x 98 35…38 58.5 Lada Riva 4 x 98 35…38 58.5 Lada Samara 4 x 98 35…38 58.5 Lancia A112 4 x 98 30…38 58.0 Lancia Y10, Y 4 x 98 30…38 58.0 Lancia Beta 4 x 98 30…38 58.0 Lancia Delta 4 x 98 30…38 58.0 Lancia Delta 16V Turbo (nuo 1993 m.) 4 x 98 38 58.0 Lancia Delta HF Integrale (iki 1992 m.) 4 x 98 30 58.0 Lancia Delta HPE (nuo 1995 m.) 4 x 98 30 58.0 Lancia Dedra 4 x 98 30…38 58.0 Lancia Dedra 2.0 16v Integrale (iki 1992 m.) 4 x 98 38 58.0 Lancia Dedra Turbo 4 x 98 30 58.0 Lancia Prisma 4 x 98 30…38 58.0 Lancia Thema 4 x 98 30…38 58.0 Lancia Trevi 4 x 98 30…38 58.0 Seat Ibiza (iki 1993 m.) 4 x 98 35…38 58.0 Seat Malaga 4 x 98 35…38 58.0
Сверловка и разболтовка дисков ВАЗ
Разболтовка колес на ВАЗ 2107
Конструкция семерки предполагает сверление колес 4 × 98, где цифра 4 указывает количество болтов, а 98 указывает диаметр отверстий в конструкции диска.
На многих иномарках используется разболтовка с аналогичными параметрами – 4 × 100. В первом случае расстояние между центрирующими болтами составляет 69,3 мм, а во втором – 70,7 мм. Погрешность составляет 1,4 мм и в то же время не позволяет выполнить плотное закрепление нестандартного диска.
Кроме того, установка автоматического диска с нестандартными параметрами может привести к деформации элементов, то есть монтажных отверстий и болтов.
Существуют и другие методы крепления дисков 100 × 4 на 7. Например, можно использовать удлиненные болты, переходные кольца, шпильки и кулачки. Однако эти детали могут в конечном итоге усложнить или поставить под угрозу крепление изделия к колесам.
Поэтому рекомендуется устанавливать стандартные автомобильные диски и шины, чтобы не приводить к дисбалансу колес и вибрациям во время движения.
Диски на ВАЗ 2107 комплектуются печатными 13-дюймовыми дисками или аналогами с идентичными параметрами. Шины имеют размер 175/70 / R13.
| Параметры шины | Размер диска | Беглость | Длина | Вылет из | Центральное отверстие |
| 175/70 / R13 | 13” | 4 × 98 | 5,0 Дж | ET 29 | ДИАМЕТР 60.1 |
Номинальное давление в шинах «семерки» напрямую зависит от размера шины:
175/70 / R13 – задние колеса 1.9, передние колеса 1.6;
165/80 / R13 – 2,0 сзади, 1,7 спереди.
Разболтовка колес на модели 2106
У шестерки болт крепления колеса 4 × 98. Что касается заводских размеров дисков, то:
- стандартная ширина 5,0 Дж,
- центровочное отверстие 58,5 мм,
- вылет ET
Размер шин на шестерку – 175/70 / R13.
В качестве рестайлинга могут устанавливаться колеса 185/60/14, 195/50 / R15.
| Пневматические параметры | Заводская разболтовка | Нестандартные параметры диска |
| 155 / R13 / 82Q | 4 × 98 | 4.5Jx13 ET37 |
| 175/70 / R13 82 S | 4 × 98 | 5Jx13 ET29 |
| 175/70 / R13 82 зуб | 4 × 98 | 5,5Jx13 ET32 |
| 175/65 / R14 82S | 4 × 98 | 5,5Jx14 ET29 |
Сверловка на модели ВАЗ 2109
Автомобиль ВАЗ 2109 «девятка» имеет заводскую разболтовку автодиска 4х98. На заводе были установлены шины 175/70 / R13 и 13-дюймовые колеса.
| Размер шин | Размер диска | Беглость | Вылет из | Центральное отверстие |
| 175/70 / R13 | 13 | 4 × 98 5Jx13 | ET29 | 58,6 |
| 175/65 / R14 | 14 | 4 × 98 5,5Jx14 | ET29 | 58,6 |
| 195/50 / R15 | 15 | 4 × 98 6.5Jx15 | ET32 | 58,6 |
| 205/45 / R16 | 16 | 4 × 98 7Jx16 | ET34 | 58,6 |
Разболтовка колес на ВАЗ 2110
На 10-ю модель ВАЗ устанавливаются заводские 13-дюймовые диски и шины 175/70 / R13. Также были десятки комплектаций с 14-дюймовыми молдингами и шинами 175/65 / R14.
Что касается габаритов заводских колес ВАЗ, то ширина 5,0-5,5J, перфорация 4х98, как и на других моделях, центровочное отверстие 58,5 мм, вылет ET 37-40.
Сверловка на 2111
Универсал Лада 2111 комплектовался заводскими 13 или 14 дюймовыми дисками в зависимости от комплектации автомобиля. Могут быть использованы оба варианта.
Размер шин: 175/70 / R13, 175/65 / R14, обод: ширина 5,0J, просверлено 4 × 98, центральное отверстие 58,6 мм, смещение ET40.
Сверловка на модели ВАЗ 2114
Автомобили Lada Samara 2113, 2114 комплектовались заводскими штампами с отверстиями 4х98.
Что касается ободов, то смещение было ET40, ширина – 5,0 Дж, а центрирующее отверстие – 58,5 мм. Диски 175/70 / R13.
Сверловка на модели ВАЗ 2115
Пятнадцатая модель Lada 2115 оснащена заводскими штамповками размером 13 и 14 дюймов и перфорацией 4х98.
| Размер диска | Пневматические параметры | Бурение | Вылет из | Центральное отверстие |
| 13 | 175/70 / R13 | 5,0 Дж 4 × 98 | ET40 | 58,5 |
| 14 | 175/65 / R13 | 5.5J 4 × 98 | ET37 | 58,5 |
В качестве варианта рестайлинга можно использовать автомобильные шины:
Сверловка на модели ВАЗ 2121
Первый российский внедорожник Нива от ВАЗа или Lada 4 × 4 оснащен 16-дюймовыми стальными дисками и шинами с размерами 175/80 / R16 и 185/75 / R16.
Размеры диска: смещение ET40, отверстие 5 × 139,7, центральное отверстие 98,6 мм и ширина 6,5J.
Разболтовка колес на автомобиле Нива Шевроле
Российская внедорожная Нива Шевроле комплектуется заводскими автомобильными колесными дисками 15 и 16 дюймов с параметрами отверстий 5 × 139,7, вылетом ЕТ40-48, центровкой 98,6 мм и шириной 6-6,5J.
Ребят привет. Подскажите пожалуйста подходят ли диски 4х100 к ВАЗ 2109. Заранее спасибо. Колеса 4х100.
Формула для расчета и таблицы совместимости
При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.
Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:
- 3 болта. PCD=1,155*X
- 4 болта. PCD=1,414*X
- 5 болтов. PCD=1,701*X
Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.
В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.
Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.
Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.
