Как снять и заменить внешний и внутренний шрус своими руками

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Смазка для ШРУСа, какие задачи она должна выполнять

Каждый автолюбитель знает, что смазки, которые используются в узлах автомобиля, предназначены не только снижать трение и предотвращать преждевременный износ металлических элементов. Также они должны снизить нагрузку, которая приходится на детали, с целью обеспечения их свободного вращения. Что касается смазок для ШРУСа, то, кроме защиты от трения, они также снижают трансмиссионные потери транспортного средства и затраты топлива.

Второе, не менее важное, свойство смазки основано на предотвращении распространения коррозии. Как известно, большинство поломок металлических элементов становится результатом полостной коррозии, которую еще называют крекинг-коррозией или питтингом

В данном случае в ШРУСах появляются полости, которые называются раковинами — при этом эффективность передачи крутящего момента теряется и возникает неприятный стук, становящийся наиболее заметным при повороте рулевого колеса. Смазка предназначена предотвратить распространение процессов коррозии в ШРУСах для обеспечения их долговечности.

Помимо этого, важно, чтобы смазки были щадящими в отношении синтетических и органических полимеров. Чтобы защитить ШРУС, всегда используются пластиковые или резиновые пыльники, предотвращающие попадание загрязняющих веществ снаружи

Смазки не должны растворять материал, с которого они производятся.

Назначение и устройство

ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:

• Стопорное кольцо.
• Шарики.
• Сепаратор.
• Пыльник, который в техническом руководстве указан как гофрированный чехол.
• Корпус.
• Вал привода.
• Внутренняя обойма.

Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.

Подробное устройство шарнира угловых скоростей

Конструктивные особенности привода

Основным достоинством ШРУСов, в сравнении с обычными шарнирами, является переда вращения без утрат даже при сильном изменении угла между составными частями вала (до 70 град.).

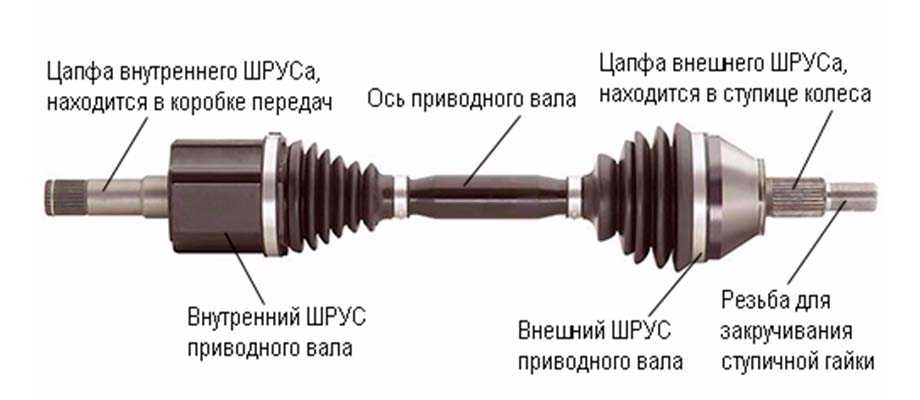

Всего же приводной вал ВАЗ-2108 включает три компонента:

1. Вал (с соединительными шлицами);
2. ШРУС внутренний (для взаимодействия с коробкой);
3. Шарнир внешний (обеспечивает взаимодействие с колесной ступицей).

Оба шарнира, используемые на ВАЗ-2108 – шарикового типа, конструктивно они практически идентичны, но отличаются размерами. Так, у внутреннего элемента наружная обойма имеет значительно большую глубину. Это обеспечивает возможность осевого смещения внутренней обоймы, и как следствие – изменение длины вала, что необходимо для возможности ведущим колесам совершать повороты. К тому же, левый и правый приводные валы в сборе имеют разную длину.

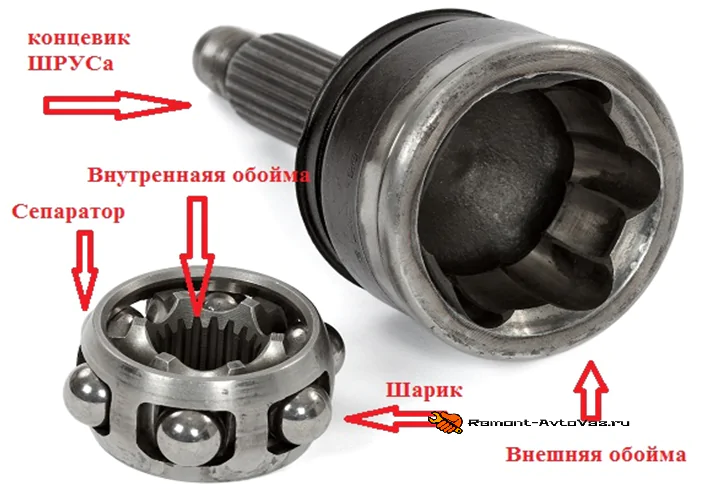

Основными составными частями ШРУСа являются:

• Внешняя обойма (выполнен в виде стакана, на внутренней поверхности проделаны специальные канавки);
• Внутренняя обойма (представляет собой силовой кулак, на котором тоже имеются канавки);
• Шарики;
• Сепаратор (предотвращает выпадение шариков);

Все это собрано в единую конструкцию, поэтому проверить ШРУС ВАЗ-2108, в целом, невозможно, даже если его полностью разобрать.

Соединение внутренних обойм с валом производится посредством шлицов. Фиксируются от снятия они стопорными кольцами.

Наружные обоймы сделаны заодно с концевиками, которые входят в шлицевое соединение с КПП и ступицей. Но фиксация концевика внутреннего ШРУСа в коробке выполняется стопорным кольцом, а вот внешнего шарнира – при помощи резьбового соединения (гайкой).

Выбор шрусов и сальников на Шевроле Лачетти

Выбор новых элементов передней подвески на Chevrolet Lacetti достаточно большой, учитывая аналоги, подходящие для серии всей линейки автомобилей «гольф-класса» компании GM. Многие элементы ходовой достались Лачетти от Опеля, а до 2003 года сам бренд носил имя Nubira и производил автомобили и комплектующие в основном для американского рынка.

При подборе учитывают тип двигателя, год выпуска автомобиля, тип коробки передач. Любую деталь можно подобрать по VIN, в котором закодирована информация о параметрах запасных частей.

Лучшие комплектующие – оригинальные, произведённые в Корее, китайские аналоги могут быть в три раза дешевле, но качество материалов по отзывам владельцев всегда остаётся намного хуже. Ресурс пробега китайских аналогов по статистике в два раза меньше оригинальных.

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

• при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
• в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
• при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
• крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Замена внутреннего шарнира

Далее рассмотрим, как поменять внутренний ШРУС (шаровый) на том же ВАЗ-2110. Из инструмента при этом дополнительно потребуется монтировка.

Часть работ не отличается от описанных выше, поэтому они будут указаны коротко. Замена же делается так:

• Ставим авто, выдомкрачиваем, снимаем колесо (гайку ослаблять не нужно).
• Отсоединяем шаровую опору и рулевой наконечник.
• Забираемся под авто. Берем монтировку и загоняем ее между внутренним шарниром и КПП. Используя ее как рычаг, выталкиваем концевик из коробки, при этом просим помощника, чтобы он тянул на себя ступицу.

После выхода концевика из КПП выполняем замену идентично описанной выше – срезаем пыльник, сбиваем шарнир. Затем надеваем на вал новый пыльник, садим при помощи молотка с наставкой новый ШРУС, закладываем смазку, надеваем пыльник и фиксируем его хомутами. Далее устанавливаем концевик вала в КПП и толчками в ступицу загоняем его в коробку до упора (нельзя его садить при помощи ударов молотка по шарниру, чтобы не повредить новый пыльник).

Теперь несколько слов о замене внутреннего ШРУСа на Volkswagen Golf 2, у которого шарнир к концевику крепиться болтами. Такая конструкция обеспечивает еще более простую разборку, поскольку не требует отсоединения рычагов подвески от ступицы.

Чтобы снять шарнир, необходимо просто выкрутить 6 болтов, после чего вал вместе с шарниром можно опустить вниз для снятия (сбивания) ШРУСа, концевик же извлекать вообще не нужно. А далее устанавливаем новый пыльник, садим узел на вал, смазываем и закрепляем хомуты. Вал с новым шарниром подставляем к концевику и соединяем их болтами.

Устройство привода

А – вал на правое колесо

В – вал на левое колесо

1. Кольца стопора.
2. Корпус внутреннего шруса.
3. Крепёжный хомут на защитный пыльник внутреннего шруса.
4. Защитный чехол внутреннего шруса.
5. Кольцо крепления защиты внутреннего шруса.
6. Правый вал привода колеса.
7. Крепёжное кольцо демпферного узла.
8. Демпферный механизм.
9. Крепёжный хомут на защитный пыльник наружного шруса.
10. Защитный чехол наружного шруса.
11. Кольцо крепления защиты наружного шруса.
12. Корпус наружного шруса.
13. Левый вал привода колеса.

Шрусы крепятся на валах посредством шлицев, которые закреплены на концах валов. Правый вал имеет большую длину с установленным на нём демпферным механизмом. Конец вала с корпусом внутреннего шарнира выведен на шестерню коробки передач, второй конец наружного шарнира идёт на ступицу колеса. Оба шруса имеют равную угловую скорость и типовую разборную конструкцию, их можно менять местами (с левого колеса на правое).

Рабочий узел внутреннего и наружного шарниров полностью герметичен, заложен специальной шрусовой смазкой и защищён пыльником, чехлом с крепёжными хомутами в основаниях корпусов и вала. Изношенные детали шарнира ремонту не подлежат – в случае его поломки меняется весь механизм в комплекте с защитными чехлами, пыльниками и крепёжными кольцами (хомутами). Основание корпуса наружного шруса имеет зубчатую передачу, которая обеспечивает работу датчика ABS (антиблокировка тормозной  системы).

Как поменять наружный и внутренний ШРУС?

При определении неисправности необходимо незамедлительно приступать к замене неисправного узла. Процесс замены возможен, как по отдельности, так и целиком двух узлов сразу. Последний вариант наиболее предпочтительнее, так как избавит от повторного проведения одних и тех же работ.

При покупке новых деталей, обратите внимание, чтобы в комплекте шел пыльник и новая гайка ступицы, так как это одноразовая деталь

Порядок действий:

1. Автомобиль необходимо установить на достаточно ровной площадке и исключить любую возможность его передвижения. Для этого под задние колеса устанавливаются противооткатные упоры, а рычаг коробки передач устанавливается на первой скорости. Заготовьте стандартный ремонтный набор инструментов и трубу достаточной длины.

2. В первую очередь необходимо ослабить гайку ступицы. Делается это только на обездвиженном автомобиле, так как она крепится достаточно туго и при проворачивании может повернуться и колесо. Вставьте головку на 30 и присоедините к ее концу ключ. В свободную часть ключа вставьте трубу и, держась за конец трубы, ослабьте гайку. Занятие это не из приятных, но только таким образом можно добиться желаемого результата.

3. Ослабьте колесные болты с помощью баллонного ключа и поставьте под порог домкрат. Поднимите колесо автомобиля и установите под автомобиль две испорченные покрышки, кирпичи или пенек. Это нужно, чтобы автомобиль не сорвался при проведении ремонтных работ и не нанес вам никаких травм.

4. Выкрутите колесные болты и снимите колесо. После этого, открутите гайку ступицы и вытащите ее.

5. Чтобы получить доступ к ШРУСу, необходимо открутить гайку крепления тормозного суппорта, затем демонтируйте его и подвесьте на любой из деталей подвески, чтобы он не мешался. После этого, открутите крепление нижней шаровой опоры и демонтируйте ступицу с поворотного кулака. Выверните ее и выбейте при помощи ударного инструмента наружную гранату.

6. Слейте масло с коробки передач. Для этого необходимо выкрутить сливную пробку.

7. Открутите хомут крепления пыльника внутреннего ШРУСа и стяните его вниз по приводному валу. После этого, выбейте из коробки передач внутреннюю гранату, вместе с приводным валом, на конце которого находится и внешний ШРУС.

8. Теперь вытащите приводной вал из обоих гранат и вставьте его в новые механизмы. Перед этим, необходимо заранее надеть пыльники и хомуты и забить их и гранаты порцией смазочного вещества.

9. Проведите сборку всех узлов в обратной последовательности. Не забудьте залить в КПП трансмиссионное масло. Гайку ступицы и колесные болты затягиваются только на снятой с домкрата машине. В противном случае, граната с приводным валом будет прокручиваться, а автомобиль и вовсе может упасть, если он стоял на домкратах. После затяжки, гайка контруется.

На этом замена ШРУСов завершена. Как видите, это совсем несложная операция, с которой можно справиться, имея стандартный набор инструментов и желание сэкономить на услугах автосервисов.

Виды

В современных автомобилях для внутренних ШРУСов используется всего 2 вида конструкции.

• «Рцеппа» — применяется в подавляющем большинстве внешних гранат, а на некоторых автомобилях и в качестве внутреннего ШРУСа (к примеру, Фольксваген Транспортер Т4). Узел состоит из следующих частей: корпуса со шлицевой частью, входящей в ступицу колеса, сепаратора, обоймы, шариков и стопорного кольца.

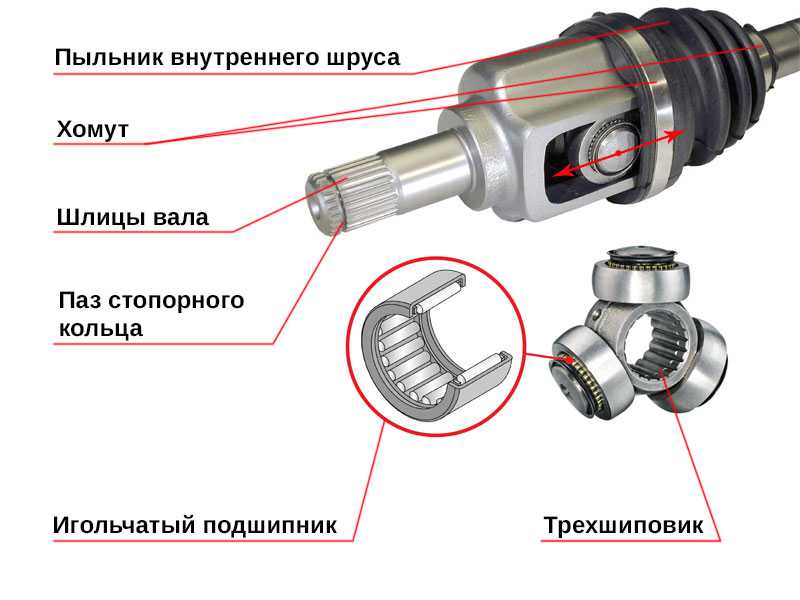

• «Трипод» — трехшиповый шарнир, работающий в сравнительно небольших углах (до 25º). Тем не менее этого вполне достаточно для компенсации хода подвески, смещения силового агрегата и КПП в поворотах, при проезде неровностей, поэтому «Трипод» чаще всего используется для изготовления внутренних ШРУСов. Конструктивно состоит из корпуса, в котором выточены беговые дорожки, шарнира с роликами и стопорного кольца.

Рцеппа

В качестве примера возьмем внутренний шарнир равно угловых скоростей VW Transporter T4. Для того чтобы собрать шариковый ШРУС, вам нужно:

• зафиксировать приводной вал в тисках;
• одеть на вал пыльник с металлическим щитом;
• установить ограничивающее кольцо;
• корпус с сепаратором и внутренней обоймой можно собрать отдельно. Необходимо одеть сепаратор на обойму и поместить ее внутрь корпуса. Затем, выворачивая обойму и сепаратор, закладывать по одному шарику. На видео показан процесс сборки зафиксированного в тисках ШРУСа. Изначально на приводной вал одевается обойма, сепаратор и корпус. Затем, также как и в предыдущем случае, поочередно в пазы вставляются шарики.

Трипод

Собрать ШРУС триподного типа гораздо легче. Вам всего лишь необходимо:

• заранее установить на приводной вал пыльник;
• одеть на шлицы шарнир с роликами;
• зафиксировать шарнир, установив стопорное кольцо (на приводном валу для него имеется проточка);
• обильно смазать все трущиеся пары;
• установить корпус;
• зафиксировать пыльники;
• вручную разработать механизм, сделав несколько оборотов в разные стороны.

Для наглядного представления предлагаем посмотреть видео сборки наружного и внутреннего ШРУСов.

Важные моменты при замене

Полезные советы, которые не только помогут собрать внутренний ШРУС правильно, но и продлить жизнь шарнирам равно угловых скоростей в целом.

1. Если вы вовремя заметили порванный пыльник и ШРУС до момента разборки еще не начал хрустеть, можно обойтись промывкой узла и заменой смазки.
2. В качестве смазки нельзя использовать литол, солидол либо графитовую смазку. Допустима только специальная консистентная смазка для ШРУСов.
3. Если вы разбирали старый ШРУС, чтобы промыть его и заменить смазку, пометьте месторасположение обоймы, сепаратора относительно корпуса. При снятии шарики раскладывайте так, чтобы затем установить их на свои родные места.
4. Для промывки хорошо подойдет бензин, небольшая щетка и чистая ветошь.
5. Заводские обжимные хомуты считаются одноразовыми. Если вы их устанавливаете повторно, будьте готовы к тому, что при вывороте колеса (особенно в мороз) пыльник может сорваться. В итоге установка новой либо промывка старой гранаты пойдет насмарку. Обжать такие хомуты можно тонкими плоскогубцами.

Сжимать и разжимать стопорные кольца удобнее всего специальными щипцами. Без них сборка и разборка может потребовать больше времени и нервов.

Как поставить новый шрус на ВАЗ.

Обязательно соблюдайте эту последовательность установки новых деталей:

1. Маленький хомут.
2. Пыльник гранаты.
3. Большой хомут.
4. Стопорное кольцо.
5. Сам шрус.

Для начала, чистим вал привода от пыли, грязи и старой смазки. У большинства шрусов в комплекте идёт смазка, пыльник, два хомута и иногда новая ступичная гайка. Если вдруг в комплекте не оказалось смазки, лучше использовать графитовую смазку, а если её нет, то простой литол. Первым делом одеваем маленький хомут. Затем пыльник (он должен уйти за ограничивающую шайбу) и большой хомут. Затем одеваем на вал привода стопорное кольцо. Теперь открываем тюбик со смазкой и полностью выдавливаем его в гранату. Вот и пришло время одевать шрус на привод. Из-за стопорного кольца будет сложно привод засунуть в гранату, поэтому берём молоток и легонько, стараясь не повредить резьбу, садим гранату на место. Сейчас нужно надеть пыльник на шрус и затянуть хомуты. Сборка происходит в обратной разборке последовательности, но есть один ньюанс! Не перетягивайте ступичную гайку! От этого может загудеть подшипник. Ступичная гайка должна быть затянута с усилием 225,0–250,0 Н*м. Конечно же мало у кого есть динамометрический ключ. Так, что затягивайте гайку туго, но не со всей силы. По идее, на метровый вороток нужно будет надавить силой максимум 25 кг. Но, труба удлиняющая при таком усилии будет пружинить, так что как тут опишешь точно. Но уж явно весом прыгать не надо.

Будет полезно: Замена салонного фильтра в ford focus i, ii и iii: фото- и видеообзор

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

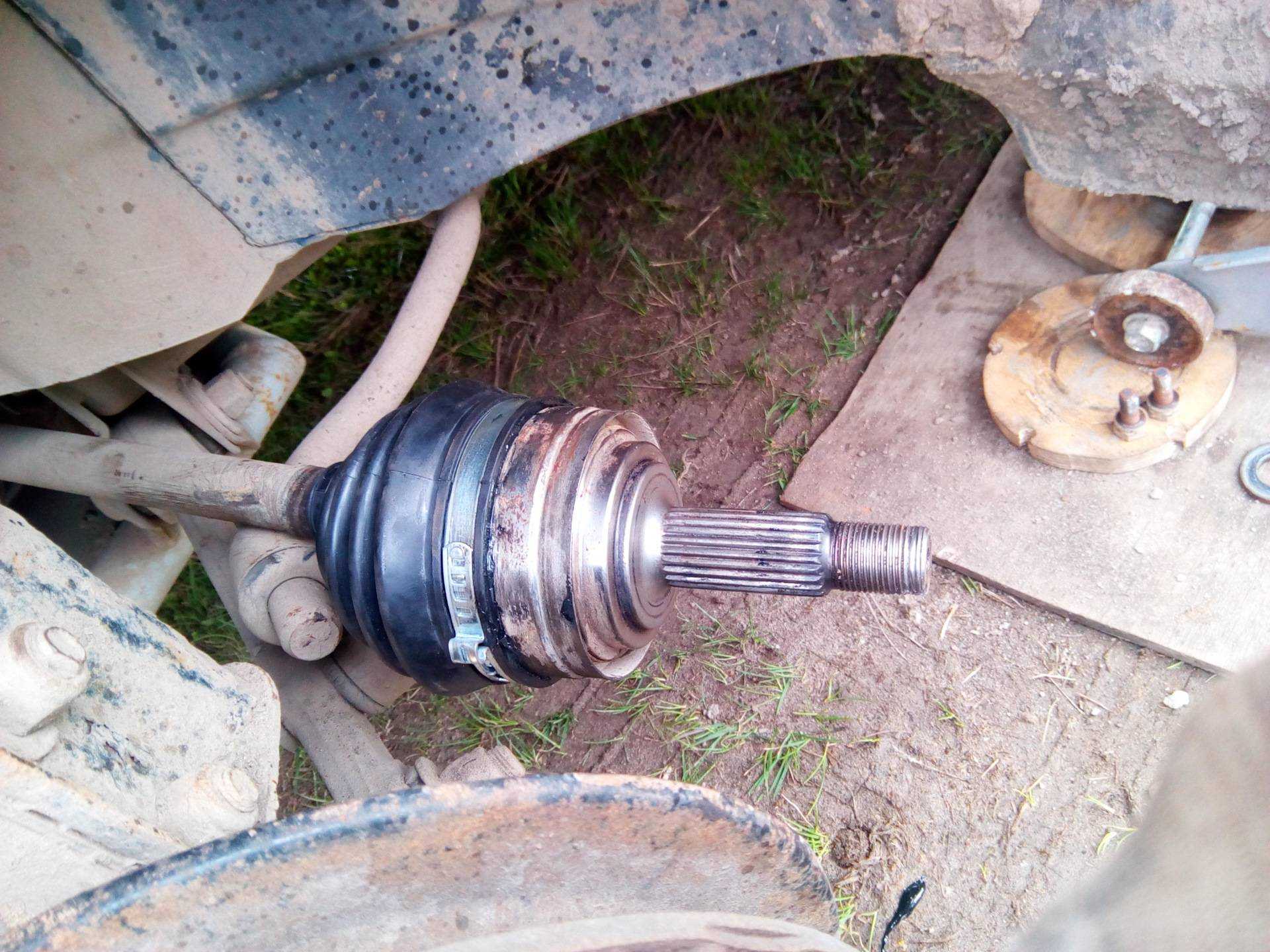

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Замена ШРУСа

В замене ШРУСа сначало необходимо понять, какая деталь нуждается в замене внутренняя или наружная. Однако замена внешнего или внутреннего шарнира потребует снять полуось с машины. Разбор этого узла не занимает много времени и обычно выполняется так:

• Переднее колесо автомобиля снимается с той стороны, где будут проводиться ремонтные работы;
• Откручена колесная гайка;
• Отвинчиваются болты, которыми внешний ШРУС крепится к валу, где главная передача;
• Полуось вместе с внутренним и внешним ШРУСами снимается с автомобиля.

После того, как сняли полуось, идет разборка и замена ШРУСа.

На место разобранных зачастей устанавливаются новые детали, которые необходимо правильно закрепить на валу. Несоблюдение этого правила может привести к быстрому износу новой запчасти, а также к возможному возникновению аварии, поскольку неисправный элемент трансмиссии при движении автомобиля всегда подвергается чрезмерной нагрузке, которые не достаточно рабочий ШРУС может не вынести.

Многих автолюбителей интересует вопрос – как снять внутренний ШРУС, чтобы не повредить шлиц полуоси. При необходимости замены внутреннего шарнира необходимо демонтировать его с вала при помощи деревянной прокладки, через которую легким ударом молотка эта деталь выталкивается из защелки.

Когда установка ШРУСа на полуоси будет завершена, его необходимо поставить на автомобиль в порядке, обратном снятию. В обязательном порядке необходимо подтянуть гайку ступицы и болты внешнего ШРУСа, с помощью которых эта деталь крепится к валу главной передачи. При необходимости аналогично операцию проводим со ШРУСом второго колеса.

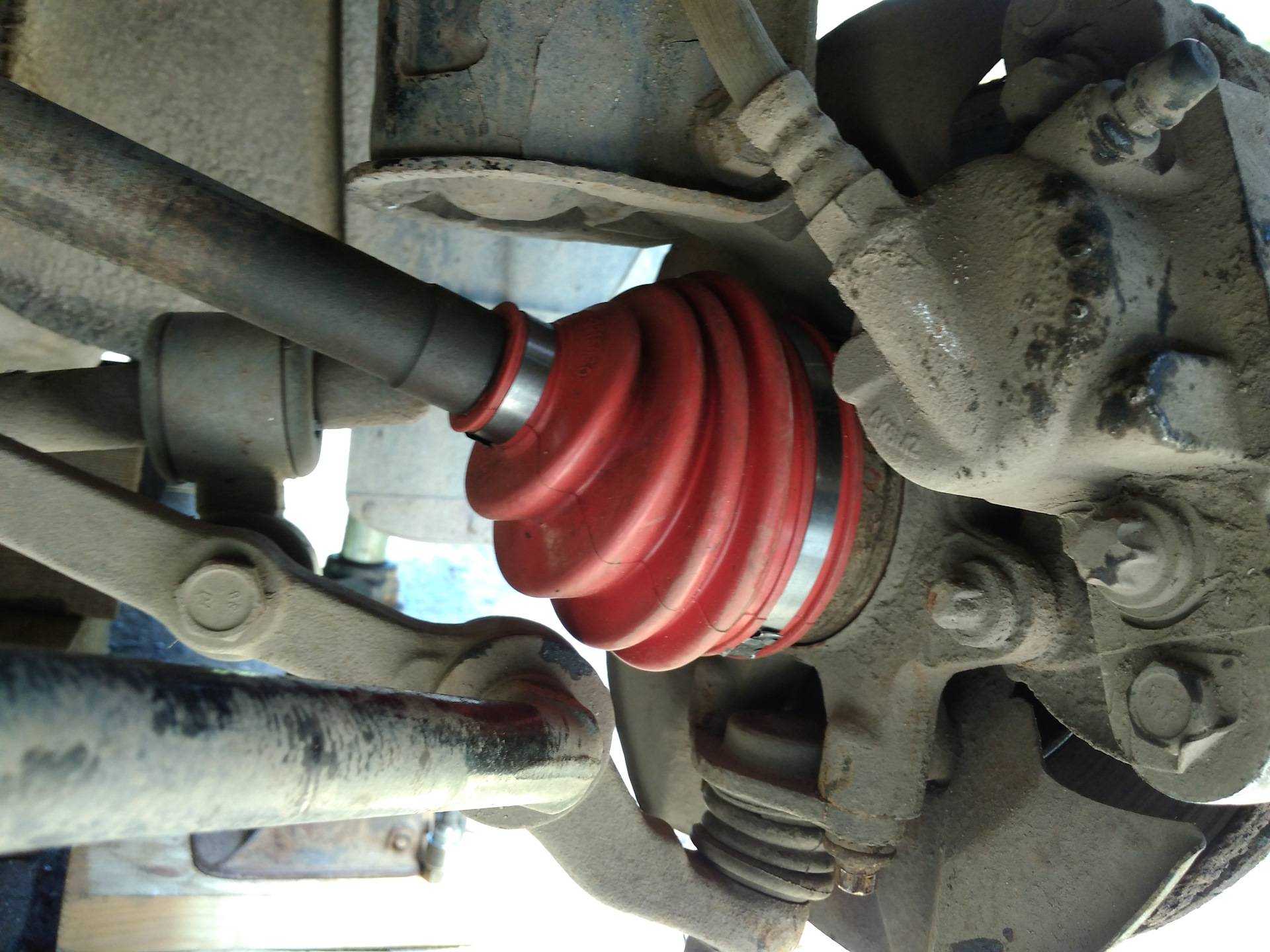

Замена пыльника ШРУСа своими руками

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

1. Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
2. Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
3. Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
4. Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
5. После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

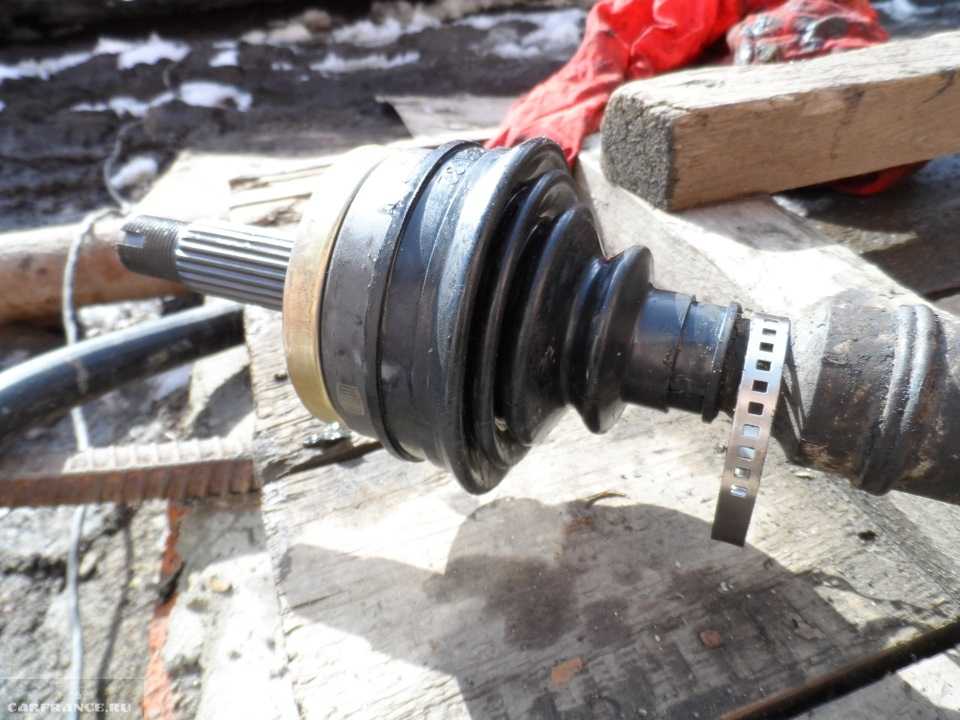

Замена пыльника ШРУСа своими руками

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

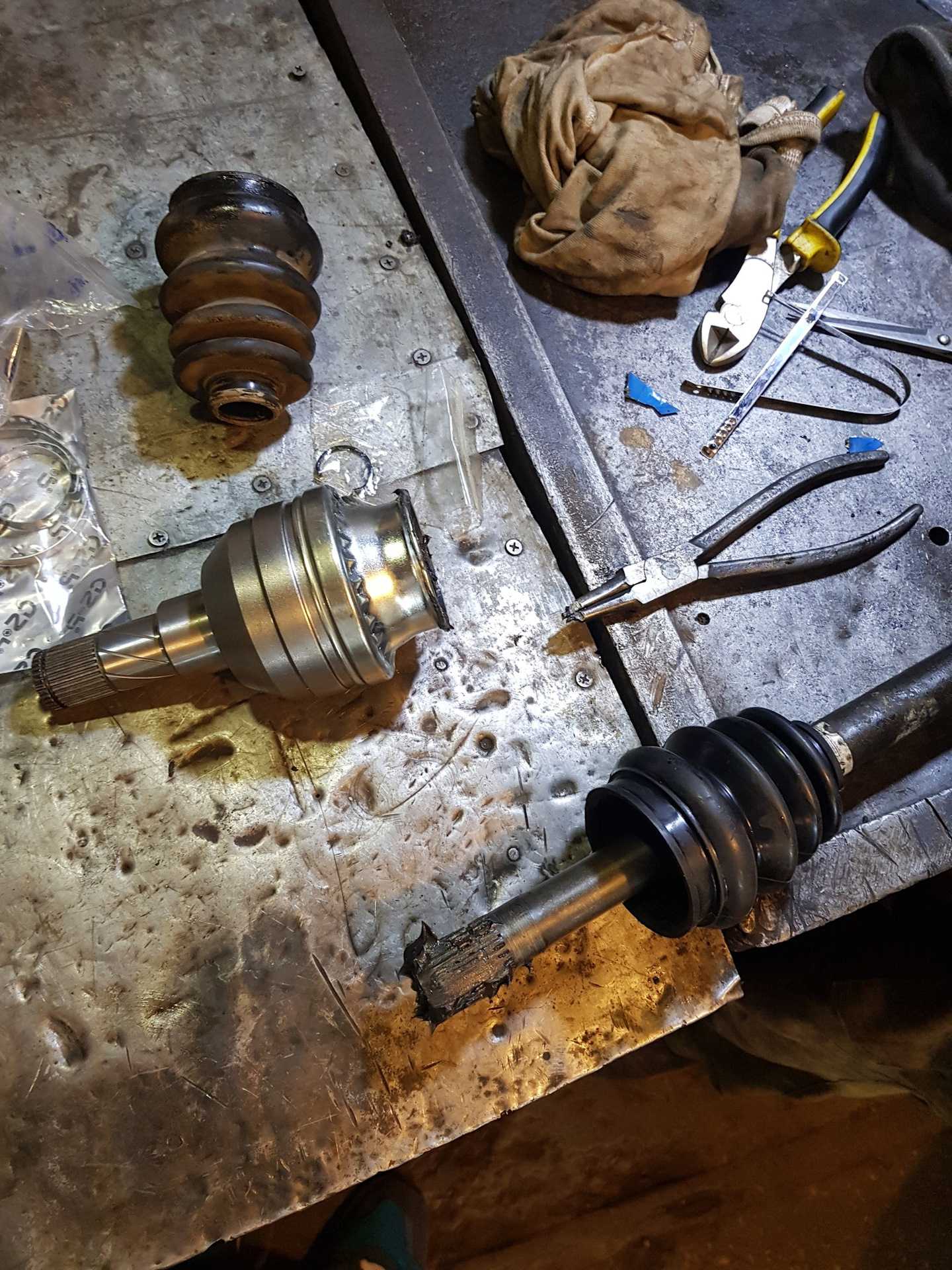

Сборка узла

Процесс сборки внешнего ШРУСа такой:

• На вал натягиваем новый резинотехнический элемент;
• Насаживаем на шлицы вала промытый или новый ШРУС (в случае, если и он меняется), а затем набиваем его, чтобы канавка в обойме шарнира нашла на стопорящее кольцо, что обеспечит фиксацию от снятия;
• Закладываем новый смазочный материал (напрессовываем ее в сам шарнир, а также в пыльник);
• Натягиваем пыльник на внешнюю обойму;
• Рукой немного поджимаем пыльник, чтобы выдавить воздух изнутри;
• Надеваем хомуты и все фиксируем.

После этого привод устанавливается обратно – надевается ступица на шлицы концевика и все это фиксируется гайкой. Далее ставиться на место наконечник тяги, опора и колесо.

После снятия машины с домкрата, затягиваем гайку крепления привода и при помощи мощной отвертки она кернится (подгибается ее юбка в проточку на валу), чтобы исключить самопроизвольное отворачивание.
