Как сбросить ошибки на тойота камри 70 • общая информация

Мигающий индикатор и троение двигателя

Когда одновременно мигает чек и троит двигатель, необходимо обследовать элементы системы зажигания:

• свечи зажигания;
• электропроводка;
• катушка.

Эффект троения наступает, когда работают только три камеры сгорания вместо всех четырех. Двигатель начинает троить при отсутствии впрыска топливовоздушной смеси в один цилиндр.

Выработанные и загрязненные свечи зажигания также становятся причиной включения сигнализатора Check Engine. Чтобы долго не думать, как убрать чек двигателя, нужно просто очистить или полностью заменить устаревшие свечи на новый комплект.

Если моргает чек и троит двигатель, рекомендуется осмотреть и проверить целостность высоковольтной проводки, качество контактных соединений, освежить изоляцию в местах пробоев, заменить перегоревшие провода, ведущие к свечам накала.

Проверка катушки зажигания сводится к измерению сопротивления на клеммах и испытанию на способность создавать искру голубого цвета.

Распространенные причины загорания лампочки Check Engine

Ознакомимся с часто встречающимися причинами загорания надписи Check Engine, которые можно выявить и устранить своими руками.

Высоковольтные провода, свечи

В случае неисправности свечей зажигания искра для возгорания бензина подается неправильно. Речь может идти о неправильном интервале подачи или отсутствии искры в принципе, что отражается на функционировании двигателя. Это особенно ярко выражается при ускорении – вы можете почувствовать незначительные толчки.

Почему это происходит?
Большая часть свечей зажигания, произведенных до 1996-го, нуждается в замене через каждые 25-30 тысяч километров пробега. В более новых моделях эксплуатационный срок может достигать 150 тысяч. Но вне зависимости от «возраста» свечей сроки их плановой замены могут меняться ввиду ряда факторов, среди которых стиль вождения и качество бензина.Что делать?
Если свечи старые, а в работе мотора чувствуются провалы, то требуется срочная замена. Экономить не стоит, ведь замена обойдется в небольшую сумму, зато после этого функциональность двигателя улучшится, а расход топлива снизится. Вы можете заменить свечи самостоятельно, т. к. они обычно находятся в легкой доступности. Чтобы выкрутить их из двигателя, используйте обычный свечной ключ.

Еще периодически проверяйте состояние высоковольтных проводов, ведь они также изнашиваются и могут пропускать электрический ток, который, в свою очередь, передается на свечи и снижает силу искры.

Датчик массового расхода воздуха

Неисправность этого датчика, регулирующего объемы подаваемого в бензиновую смесь воздуха, увеличивает расход и снижает мощность автомобиля. Из-за этого может загореться надпись «Чек Энджин». Визуально неполадку можно определить по снижению плавности хода и низкой динамике разгона.

Почему это происходит?
Зачастую причина кроется в неправильном монтаже воздушного фильтра во время очередной его замены. Хотя даже при плановой замене, соответствующей регламентам ТО, дмрв все равно может выйти из строя.Что делать?
Со сломанным датчиком можно ездить достаточно долго – до нескольких месяцев, – но расход при этом будет постоянно увеличиваться. Новый датчик стоит от 6 до 14 тысяч рублей (все зависит от того, оригинальный он или нет), а заменить его можно как в сервисном центре (услуга стоит недорого), так и собственноручно.

Катализатор выхлопа

Благодаря этому устройству выхлопные газы становятся более чистым в экологическом плане. Если катализатор выйдет из строя, вы заметите это не только по появившееся надписи, но и по снизившейся вдвое мощности авто.

Почему это происходит?
Причина поломки канализатора может заключаться в нерегулярной замене свечей зажигания или вышедшего из строя датчика кислорода. Из-за этого окись углерода больше не преобразуется в безвредные вещества, что приводит к перегреву катализатора.

Что делать?
Замена катализатора стоит достаточно дорого, но это единственный выход, ведь со сломанным устройством увеличится расход, двигатель будет функционировать неправильно, да и тяга будет отсутствовать. Произвести замену самостоятельно, не будучи профессиональным механиком, вы не сможете.

Альтернативой считается замена катализатора пламегасителем, однако это все равно не дает 100-процентной гарантии.

Лямбда-зонд

Это специальный датчик, контролирующий подачу кислорода в камеру сгорания. Если лямбда-зонд неисправен, то компьютер получает некорректные данные, из-за чего может снизиться мощность двигателя и увеличиться расход топлива.

Почему это происходит?
В ходе эксплуатации датчик покрывается слоем масленой сажи и «отработки», из-за чего снижается точность его показателей.

Что делать?
Замените зонд, в противном случае из строя может выйти катализатор, что существенно увеличит стоимость ремонта (она может достигать 90 тысяч рублей). Это, к слову, можно сделать самостоятельно, благо в руководствах по эксплуатации многих моделей имеются подробные инструкции.

Климат-контроль

Ошибки климат-контроля занимают особое место. Как правило, при отказе система выдаёт исчерпывающую информацию. Перечень неисправностей ограничен, среди них:

• отказ датчиков температуры;
• отказ насоса контура охлаждения;
• засорение фильтра;
• утечка хладагента.

Некорректную работу системы «климата» определить легче всего. Владелец Камри почувствует или посторонний запах, или длительный нагрев/охлаждение салона. В этом случае необходимо обратиться за диагностикой в сервисный центр. Замер давления хладагента в системе и элементарная «прозвонка» насоса циркуляции дадут полную картину состояния климат-системы.

И не забывайте подписываться на наш Телеграм канал для получения новостей

Чтение и сброс ошибок контрольной панели

Чтение и сброс ошибок является неотъемлимой частью компьютерной диагностики автомобиля. Однако, необходимо понимать, что чтение ошибки сканером — это лишь один из этапов постановки диагноза, а стирание ошибки — далеко не всегда является верным решением проблемы.

Несомненно, существуют и случаи, когда необходим простой сброс ошибки. Такая ошибка скорее всего не появится снова, поскольку причина её появления легко устранима.

Для примера разберем одну из самых распространённых ошибок – низкая эффективность катализатора. Эта ошибка чаще всего появляется после заправки некачественным бензином. Автомобиль, как сложный электро-механический агрегат, тут же реагирует на недостаточную очистку выхлопных газов зажиганием лампы Check Engine . Подключив авто-сканер, можно без проблем удалить ошибку из блока управления автомобиля.

Другой распространённый случай – ошибка « лямбда-зонда » (или кислородного датчика), это часть всё той же выхлопной системы. Если диагностический датчик проходит тест, то он считается рабочим, ошибку можно сбросить. Если есть какие-либо нарушения в работе датчика, то ошибка появится снова, спустя некоторое время. Возможны и иные варианты, будь то обрыв проводки датчика или же замена самого «лямбда-зонда». В половине наблюдаемых автомобилей, возможно удалить ошибку нерабочего кислородного датчика, и она не будет появляться снова в течение некоторого времени (иногда до нескольких лет).

Плохое заземление

Что такое заземление?

Отрицательная клемма аккумулятора подключена к кузову/шасси Camry, что называется заземлением. Для работы двигателя также требуется заземление, но способ установки двигателя не позволяет электрическому току течь между двигателем и кузовом (из-за непроводящих опор двигателя с резиновой изоляцией). С этой целью для соединения двигателя и шасси используется шина/провод заземления.

Что происходит, когда соединение с землей нарушается?

Если заземление шасси или двигателя вашей Camry выйдет из строя из-за ржавчины или коррозии, вы столкнетесь со всевозможными проблемами с электричеством, в том числе с загоранием индикатора аккумулятора на приборной панели. Для правильной работы генератора переменного тока требуется заземление двигателя. Когда заземление плохое, подача тока от генератора будет уменьшена или может колебаться. Кроме того, в редких случаях из-за коррозии может ухудшиться контакт между блоком двигателя и генератором.

Как проверить хорошее ли заземление?

Проверить качество заземления в Camry можно, проведя тест на проводимость между минусовой клеммой аккумулятора и двигателем. Возьмите мультиметр, измените его настройки на символ Ом. Прикоснитесь одним щупом к отрицательной клемме аккумулятора, а другим щупом к любой открытой металлической части двигателя. Показание должно быть равно нулю или очень близко к нему. Сделайте то же самое между отрицательной клеммой аккумулятора и открытой металлической частью генератора.

Осмотрите и очистите соединения заземления

Если проверка электропроводности не удалась, проверьте состояние заземления в вашей Camry. Осмотрите разъемы кабелей заземления (аккумулятор к кузову, кузов к двигателю) на наличие признаков ржавчины или коррозии. Зачистите контакты наждачной бумагой или проволочной щеткой. Возможно, вам также придется снять генератор и очистить зону контакта с массой на генераторе и на блоке цилиндров.

Вопрос-ответ

Вопрос: Сбросит ли «Check Engine» отсоединение аккумулятора?

Ответ: Отключение аккумулятора может привести к сбросу индикатора Check Engine в большинстве автомобилей, но индикатор вернется, если проблема не будет устранена. Кроме того, будет удален код готовности, что может помешать вашему автомобилю пройти тест на выбросы. Код готовности указывает на то, что определенные компоненты системы контроля выбросов автомобиля прошли самотестирование. В автомобилях с аудиосистемами, защищенными кодом, вам может потребоваться ввести код, чтобы разблокировать их после отсоединения аккумулятора.

В: Сколько времени нужно ехать на машине, прежде чем она будет готова к испытаниям на выбросы?

О: После того, как аккумулятор был отключен или Check Engine был сброшен, транспортное средство необходимо привести в движение, прежде чем оно будет готово к проверке на выбросы. Как правило, для того, чтобы ваш автомобиль был готов к испытаниям на выбросы, требуется не менее 40-60 минут вождения, в том числе 20-30 минут непрерывного движения по трассе. В некоторых случаях это может занять один или два дня за рулем. Это связано с тем, что для самопроверок всех компонентов системы контроля выбросов автомобиля требуется некоторое время.

В: Сколько времени нужно, что сбросился Check Engine?

О: Если проблема, вызвавшая индикатор Check Engine, устранена, сигнальная лампа погаснет. Для некоторых неисправностей, это может занять всего несколько минут езды. Для других проблем, это может занять несколько поездок. Автомобильная система OBD-II требует времени для повторного тестирования всех компонентов. Если индикатор Check Engine продолжает гореть после нескольких дней вождения, значит проблема всё ещё остаётся.

В: Может ли переполнение бензобака привести к включению индикатора Check Engine?

Да, переполнение бензобака может привести к включению индикатора «Проверьте двигатель». Современные автомобили оснащены системой улавливания паров бензина, которая предотвращает выход паров бензина в атмосферу.

Когда мы переполняем бензобак, излишки бензина могут попасть в ту часть испарительной системы, которая называется канистрой с активированным углем — адсорбером. Он предназначен для поглощения паров бензина, а не сырого топлива. Это может вызвать проблемы с системой улавливания паров и вызвать индикатор Check Engine.

Причина, по которой производители рекомендуют заполнять до первого щелчка, заключается в том, чтобы оставить свободное место в топливном баке для расширения топлива.

Почему горит «check engine» и что делать?

Причина	Метод ее устранения
Низкое качество топлива	Слейте бензин из бака и заправьте авто топливом из другой заправки или с более высшим октановым числом
Вышли из строя свечи зажигания	Проверьте и при необходимости замените деталь
Нет искры из цилиндра
Барахлит проводка или катушка
Лямбда-зонд неисправен	Только замена узла
Катализатор
Форсунки загрязненные	Очистка
Сеточка в бензобаке или бензонасос требуют осмотра	Давление подачи бензина должно находиться не ниже уровня трех атмосфер. При других показателях отремонтируйте или замените узлы
Уровень масла	Когда индикатор загорается при нагреве силового агрегата, то приглушите мотор и услышите нетипичные звуки мотора. Советуем вам выявить масляные подтеки, тем самым вы найдете место трещины

Серьезные или несерьезные причины «Ошибок»

Причин того, что на Nissan Qashqai горит check engine, может быть много, но, скорее всего, если речь идет о новых машинах, поступает сигнал на электронный блок управления двигателем с одного из датчиков, задействованных в системе. Вряд ли на новой машине мог выйти из строя двигатель, инжектор, бензонасос или другой вполне надежный для Ниссана агрегат, если только она не эксплуатировалась в экстремальном режиме или с нарушениями.

Иногда сигнал загорается не потому, что вышел из строя датчик, а потому, что система обнаружила изменение характера работы силового агрегата. Он перестал соответствовать установкам и нормам, заложенным в программе управления. Такое случается при использовании некачественного топлива. При плохом качестве бензин и сгорает плоховато, вызывает пропуски в зажигании.

В этом случае достаточно слить негодное и залить хорошее топливо в ваш Nissan Qashqai. Замена части датчиков – также вопрос решаемый. Сделать это можно даже на трассе. После поступления нормального топлива контроллер системы впрыска получит от лямбда-зонда или другого датчика информацию об исправлении ошибки, потому что смесь в норме.

Если двигатель работает четко, присутствует тяга, автомобиль не теряет или не повышает резко обороты, не дергается при разгоне, а на Nissan Qashqai горит check engine, неисправности в системе управления двигателем могут быть связаны с чем угодно, но, скорее всего, необходимо просто сбросить показания.

Самое простое действие, но не всегда результативное, – снимите минусовую клемму с аккумулятора и поставьте ее обратно минут через пять. За это время память контроллера очистится, избавившись от накопившихся ошибок. Если после такого способа «обнуления» сигнализатор опять загорается, можно ехать на сервис, либо попытаться исправить ошибку в тестовом режиме.

Что делать, если загорелся Check Engine?

Вначале уясните одну важную вещь: этот индикатор загорается сразу после запуска двигателя, пусть тот и работает исправно, но сразу же гаснет

Но если он продолжает гореть, то примите это во внимание. Причина может быть безобидной – например, потеря крышки бензобака, – поэтому при первой же возможности проведите анализ состояния ТС непосредственно из салона

1. Если Check Engine мигает при движении, то не паникуйте. Остановитесь, прислушайтесь к звукам, которые издает работающий двигатель, после чего проверьте уровень масла и при необходимости замените его. Также изучите двигатель на предмет видимых повреждений либо дефектов. Если машина работает плохо, то проблема, скорее всего, кроется в сбое одной из свечей или пропуска зажигания.
2. Если первичная диагностика не дала никаких результатов, то отправляйтесь в ближайший автосервис, где специалисты проведут профессиональное обследование автомобиля.

Проблема со свечами (в особенности, иридиевыми) больше характерна для отечественных дорог, поскольку качество бензина, продаваемого в России, находится не на самом высоком уровне.

Но все же причин, провоцирующих мигание лампочки, может быть много, ведь компьютер, который подает эти сигналы, контролирует большое количество систем. А иногда выявить неполадку можно и самостоятельно.

Пробная поездка

• ширина импульса составляет долю секунды;
• пауза между импульсами также;
• пауза между единицами и десятками составляет полторы секунды;
• пауза между показом неисправностей составляет 2.5 секунды;
• пауза между сериями комбинаций поломок составляет 4.5 секунды.

Найдите другие ошибки Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа «check engine» загорается, если имеется неисправность в U-способе.

Для диагностирования блоков и узлов автомобилей Toyota Camry v40 используются различные сканеры. Оптимальное сканирование производится с помощью дилерских устройств. Можно использовать универсальные профессиональные и полупрофессиональные диагностические устройства. Диагностика двигателя может быть выполнена с помощью простейших сканеров типа ELM327.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

В таком случае некоторые специфические ошибки системы управления двигателем могут быть не определены. Общие ошибки OBDII-протоколу будут определены в полном объеме. В большинстве случаев этого достаточно для определения большинства неисправностей.

Последовательность проведения диагностических работ приблизительно одинакова для всех устройств:

Цифровой вольтметр используется для диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя.	Сканер используется для определения кодов неисправности и анализа систем управления двигателем.
ПОРЯДОК ВЫПОЛНЕНИЯ

Как поступать, если горит значок двигателя на приборной панели на старте или в движении

Коды ошибок Тойота Камри 40

Check VSC System — сообщение появляется на экране бортового компьютера.

Само уведомление Check VSC System не несет конкретной информации, это предупреждение о том, что с автомобилем что-то не так. Существенных проблем может не быть, например, заправляетесь с работающим двигателем, или подзарядили севший аккумулятор, появится Check VSC System. Если поломки нет, то сообщение уйдет, заглушите и заведите авто 10 раз или отсоедините клему от аккумулятора на 5 минут. Уведомление не уходит, то проводите компьютерную диагностику Камри.

Надпись на экране борт компьютера CHECK VSC SYSTEM.

Загорелся Check — можно ли продолжать движение

Лампочка Check подаёт сигналы двух видов — мигает или горит непрерывно.

Продолжить движение до ближайшего автосервиса можно, если:

• Check не мигает, а горит непрерывно;
• в поведении автомобиля не наблюдается явных отклонений;
• двигатель адекватно реагирует на педаль акселератора;
• отсутствуют сигналы других индикаторов.

При этом рекомендуется ехать со скоростью не выше 60 км/ч, избегать резкого разгона или торможения, а количество оборотов двигателя не должно превышать 2500 об/мин. Кроме того, следует отключить кондиционер, электроприборы и прочее дополнительное оборудование.

Следует немедленно остановиться, если:

• Check мигает, а не горит непрерывно;
• двигатель резко изменяет мощность или вибрирует;
• обороты двигателя не поднимаются выше некоторого значения;
• вместе с Check загорелся другой индикатор (лампочка охлаждающей жидкости, перегрев двигателя, лампочка маслёнки, значок катализатора);
• чувствуется запах горелого.

В этом случае необходимо вызвать эвакуатор или выездного специалиста автосервиса. Продолжение движения при мигающем чеке и неровной работе двигателя чревато более серьёзными неприятностями, для устранения которых потребуется гораздо больше времени и денег.

Представим следующую ситуацию: Check загорелся из-за того, что в каком-то из цилиндров имеются пропуски воспламенения смеси. Причиной этого могут быть неисправные свечи или провода зажигания. Если не обращать внимания на горящую лампочку, из строя может выйти катализатор, который, в свою очередь, стоит примерно в десять раз дороже свечей. Так, свечи на Ford Focus II можно купить за 650 рублей, а катализатор — не дешевле, чем за 7 тысяч. Более того, заменить свечи можно самостоятельно, а катализатор — только на автосервисе и, естественно, не бесплатно.

Система самодиагностики

Общая информация

1, Функция самодиагностики встроена в электронный блок управления АКПП, С помощью индикатора включения повышающей передачи система информирует о возникшей в АКПП неисправности. Кроме того, с помощью этого индикатора можно определить код возникшей неисправности. Примечание: появление сигналов предупреждения и чтение кодов неисправности возможно только когда выключатель повышающей передачи в положении «ON». Если выключатель в положении «OFF», то лампа индикатора горит, не мигая.

а) Если возникает неисправность в датчике частоты вращения, датчике положения дроссельной заслонки или электромагнитных клапанах, то индикатор начинает мигать, предупреждая водителя о возникшей неисправности. Но если произошла неисправность в электромагнитном клапане блокировки гидротрансформатора, то предупреждения о неисправности не будет. б) Коды неисправностей можно считать по количеству миганий индикатора повышающей передачи, для этого надо закоротить выводы «ТЕ1» и «Е1» диагностического разъема.

в) Система диагностики не определяет выход из строя датчика положения дроссельной заслонки и выключателя стоп-сигналов, но их можно проверить, измерив напряжение на выводе «ТТ» диагностического разъема.

Таблица. Коды неисправностей.

Датчик скорости – обрыв проводки или короткое замыкание

Автомобиль движется при любом положении селектора, кроме «N» или «Р», более 30 секунд

Электромагнитный клапан №1 – обрыв проводки или короткое замыкание

Скорость автомобиля более 10 км/час.

№2 – обрыв проводки или короткое замыкание

Скорость автомобиля более 10 км/час.

Загорелась ошибка двигателя: что делать и как стереть

Ошибка в работе двигателя приводит к загоранию аварийного индикатора «check engine» на приборной панели. Индикатор будет гореть до тех пор, пока не будет восстановлена нормальная работа вышедшего из строя или дающего сбои элемента. На некоторых авто после восстановления работы «чек» перестает гореть сам по себе, дополнительно может потребоваться так называемая «перезагрузка» контроллера, которую мы рассмотрим ниже, а также программный сброс ошибок в ЭБУ.

Отметим, что в ряде случаев даже после устранения причины и осуществления попыток сброса «чек» все равно продолжает гореть. Зачастую такие ошибки являются критическими. Другими словами, удалить подобную ошибку двигателя простыми способами не получается. Дело в том, что критическая ошибка записывается в память электронного блока управления и не стирается самостоятельно. В этой статье мы поговорим о том, каким образом проводится диагностика ошибок двигателя, а также как сбросить ошибку двигателя самому.

Процедура сброса ошибки с использованием OBD2 адаптера

1. Подключите адаптер (например, автосканер ELM327) к OBD2 разъёму вашего автомобиля. Руководство о том, как подключить адаптер и провести диагностику автомобиля подробно изложено в статье.
2. Используя переносное мобильное устройство на Android или iOS, и специальное диагностическое приложение сбросьте ошибки в ЭБУ, как это показано на скриншотах (использовалась программа Torque).

Внимание! Сбрасывайте ошибки при заглушенном двигателе!

После проведения данной манипуляции, на приборной панели должна погаснуть ошибка Check Engine. Возможно, потребуется выключить и включить зажигание.

Коды ошибок Тойота Камри 40

Check VSC System — сообщение появляется на экране бортового компьютера.

Само уведомление Check VSC System не несет конкретной информации, это предупреждение о том, что с автомобилем что-то не так. Существенных проблем может не быть, например, заправляетесь с работающим двигателем, или подзарядили севший аккумулятор, появится Check VSC System. Если поломки нет, то сообщение уйдет, заглушите и заведите авто 10 раз или отсоедините клему от аккумулятора на 5 минут. Уведомление не уходит, то проводите компьютерную диагностику Камри.

P0351, P0352, P0353, P0354, P0355, P0356

Ошибки катушек зажигания, последние две могут появиться только у моторов Тойота V6, например, 2GR-FE.

Причины появления данных кодов:

• вышедшая из строя катушка зажигания,
• неисправная проводка, ведущая к катушкам,
• сломанный электронный блок управления.

Чтобы точно установить неисправность, осциллографом измерьте электрический сигнал с катушки зажигания показавшей ошибку. Если нет осциллографа, то можно поменять местами потенциально неисправную катушку с другой. Например, есть ошибка P0351, переставили катушку с первого цилиндра на второй, теперь сканер показывает P0352 – проблема в катушке, если же код остался прежним P0351 – неисправна проводка или ЭБУ.

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два вида:

• механическая;
• компьютерная.

Перед началом электронного диагностирования водитель обязан убедиться в рабочем состоянии всех систем и основных механизмов автомобиля Toyota. Для этого следует проверить предохранители, электропроводку, а также обследовать на предмет поломок соединения и узлы транспортного средства.

Если обнаруживается какая-либо серьезная неполадка, то ее необходимо устранить, и только потом проводить компьютерную диагностику, которая бывает:

• предварительная;
• поставарийная;
• плановая;
• предпродажная.

Поэтапная самодиагностика

Для самодиагностики водителю необходимо работать с разъёмами DLC 1 и DLC 2. Расшифровывается эта аббревиатура Data Link Connector, что в переводе с английского означает – разъем для подключения данных. Выглядит DLC 1 как пластиковая коробка с крышкой сверху. Находится под капотом, чаще всего слева. Ее легко найти по надписи Diagnostic.

Подпись Diagnostic на разъёме

В старых моделях диагностический разъем выполнен в форме круга жёлтого цвета и расположен возле аккумулятора. Детали DLC2 в таких авто, как Королла AE 100, нет.

В новых моделях DLC 2 находится непосредственно в салоне, под панелью торпеды и «в ногах» возле рулевого колеса. Чаще всего он круглый и используется во время проверки, проводимой с помощью специального оборудования.

Круглый разъём DLC2

При самодиагностике с помощью замыкания отдельных контактов разъёма, только соединив их в нужной последовательности, можно получить корректный код для расшифровки.

Узнать о наличии неисправностей в системе двигателя и/или КПП помогут такие шаги:

1. Найдите первый разъём DLC 1 обозначенный надписью Diagnostic.
2. Снимите или открутите защитную крышку коробочки. Под ней должна быть схема, обозначающая выходы разъёма.
3. Возьмите проволоку, часть провода или другой тонкий металлический предмет (например, скрепку) и установите перемычку между контактами, обозначенными надписями TE1 и E1.
4. Включите зажигание. Проверьте, чтобы не работали печка или кондиционер.
5. Смотрите на лампы O/D (для КПП) и Check Engine (для двигателя). Запомните или запишите количество и интервалы мигания индикаторов.

Схема разъёма DLC 1

С машиной все в порядке и никаких поломок с ДВС и трансмиссией не обнаружено если:

• индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
• лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с (это означает, что код подаётся с помощью типа 10).

Любые другие комбинации свечения лампочек говорят о неисправностях в работе систем двигателя, коробки передач или других механизмов в автомобиле.

Если схема на обороте крышки стёрлась, вы не можете найти контакт или неуверены, что замкнули нужный, необходимо:

1. Включить зажигание.
2. Один из проводов контрольной лампы подключить на массу (к кузову авто).
3. Второй провод поочередно подсоединять к каждому контакту разъёма.
4. Завершить проверку, когда на панели начнет мигать индикатор Check Engine.

Удобнее будет, если за лампочкой кто-то поможет следить, пока вы меняете положение провода.

Распознают коды неисправностей при помощи двух систем мигания лампочек.

Первый вариант настройки позволит узнать ошибки, обозначенные двузначным кодом (тип 09):

• показывая код, лампочка загорается на долю секунды;
• временной промежуток между импульсами также доля секунды;
• пауза между десятками и единицами в одном коде 1,5 с;
• перерыв между разными кодами 2 с половиной секунды;
• серии комбинаций разных неисправностей отделяются 4,5 с.

С помощью 10-го типа настройки определяются однозначные коды. Здесь лампочка “промигает” точное число ошибки.

«Читать» такой код следует по правилам:

• продолжительность свечения индикатора в пределах одного импульса – 0,5 с;
• пауза между миганиями в рамках одного кода длится полсекунды;
• перерыв между разными кодами – 2,5 с;
• серии комбинаций поломок разделяются паузой в 4.5 с.

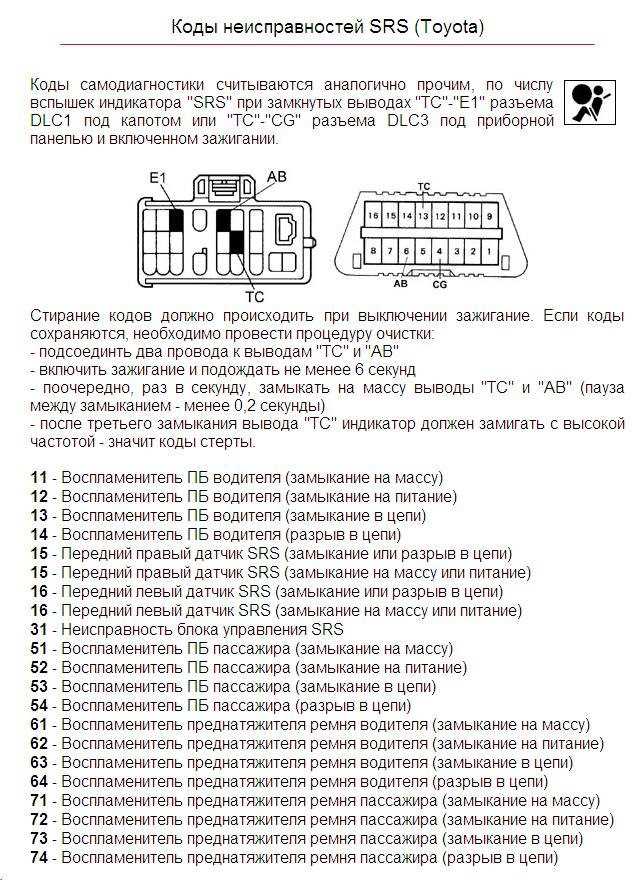

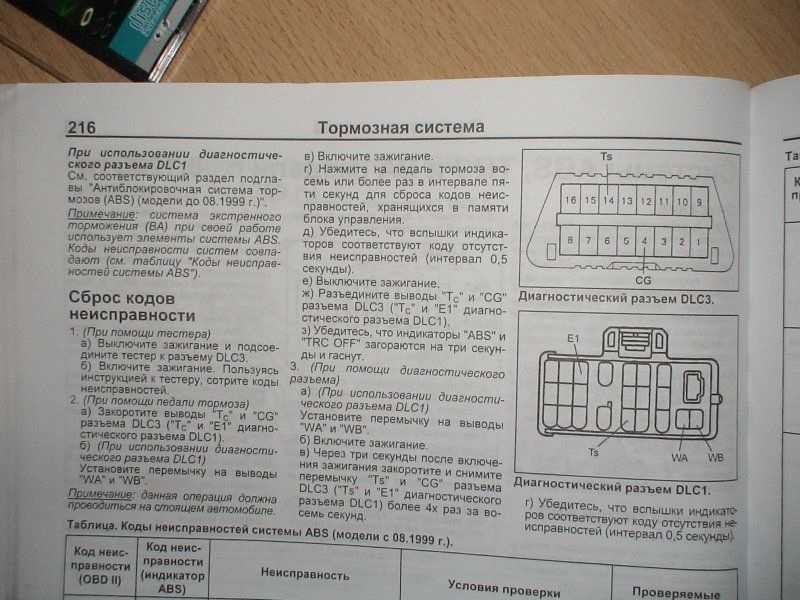

Поломки в системе ABS определяются по той же схеме, но замыкаются выводы ТС и E1. Коды неисправностей SRS и 4WS считаются по соответствующему датчику при тех же замкнутых контактах, что и в ABS.

Если вышеуказанные методы не решили проблему

Иногда вышеуказанные способы не помогают отключить индикатор системы контроля давления в шинах. В этом случае необходимо проверить датчики в шинах (если они есть). Для этого обратитесь к дилеру или в ремонтную мастерскую для диагностики замены датчиков при необходимости.

Датчик может быть поврежден во время:

• Шиномонтажа при замене шин
• При неправильной работе тормозной системы
• При вращении шин

Кроме того, датчик давления воздуха может быть неправильно откалиброван, или батарея, которая питает датчик, имеет низкий заряд. В этих случаях датчик нуждается в повторной калибровке или замене. Отнесите его в дилерскую или рекомендованную дилером ремонтную мастерскую, где они, скорее всего, исправят это за несколько минут с помощью диагностического прибора.
