Как сделать самодиагностику тойота королла 120 кузов

Разъемы для диагностики автомобилей Тойота Королла

Для самодиагностики автомобилей Тойота Королла предусмотрены специальные диагностические разъемы (DLS — DataLinkConnector), тип и местонахождение которых зависят от модели и года выпуска транспортного средства.

DLS 1 представляет собой прямоугольную пластмассовую коробку, расположенную под капотом автомобиля слева. Этот разъем имеет соответствующее обозначение на корпусе — «DIAGNOSTIC». Самодиагностика осуществляется с помощью лампочки «CHECK», расположенной на щитке приборов, соответствующие контрольные лампочки систем автомобиля или другие сигнализационные приспособления.

Разъем для диагностики DLS 2 расположен в салоне: под передней панелью со стороны водителя. Он имеет отличающуюся от DLS 1 конфигурацию, так как предполагает подключение специального диагностического оборудования. Этот разъем удобен тем, что позволяет проводить самодиагностику работающего автомобиля.

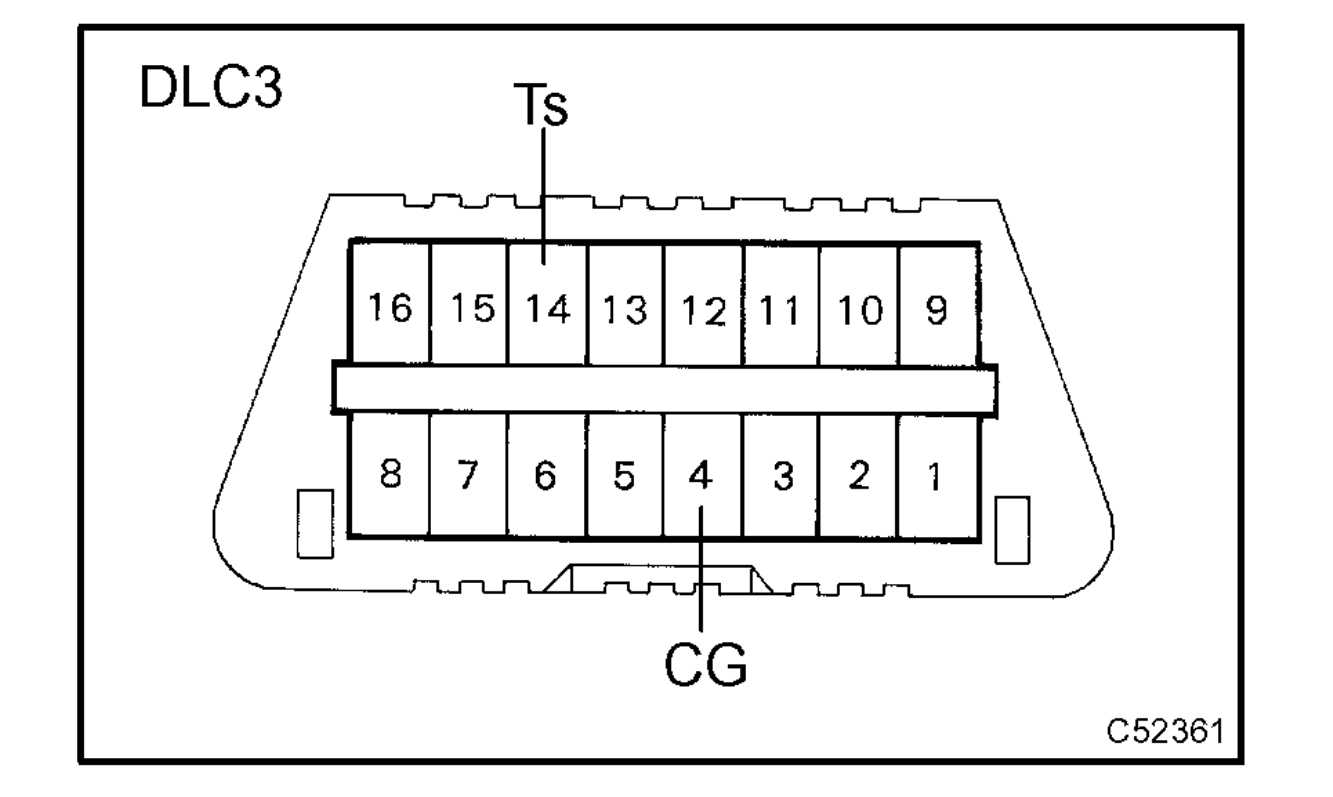

DLS 3 также расположен в салоне под передней панелью. Этим типом разъема для диагностики оснащены в основном автомобили с роботизированной коробкой.

Чем полезна эта операция?

Важно помнить, что данные о случившейся ошибке в обязательном порядке заносятся в память бортового компьютера. Если его питание не прерывалось (не снимался аккумулятор, к примеру), эти данные можно считать с панели приборов (Toyota) или вытащить из самого компьютера (Nissan)

При некоторых неисправностях двигатель сразу заглохнет, но в некоторых случаях, когда неполадка позволяет эксплуатацию машины, код ошибки просто записывается во внутреннюю память компьютера.

Это очень удобно, так как впоследствии можно будет узнать всю подноготную о состоянии своего автомобиля. Собственно, этим и хороша самодиагностика. «Тойота», таким образом, выгодно отличается от прочих иномарок тем, что можно сильно сэкономить на выяснении причин, по которым проявляются различные неполадки.

Кроме того, так можно выяснять причины, по которым машина время от времени ведет себя ненормально. К примеру, остановились вы из-за заглохшего двигателя посреди дороги. Повернули пару раз ключ в замке зажигания – мотор спокойно завелся, машина поехала дальше. Что это было? «На глазок» вы точно ничего не узнаете, но если посмотрите содержимое памяти бортового компьютера, все станет понятно. Как запускается самодиагностика «Тойоты»? Давайте узнаем!

Как провести диагностику двигателя?

Самодиагностика Тойота Короллы позволит разобраться с очагами проблем в вашем авто. Давайте разберемся с чего стоит начать, какими бывают коды ошибок и как провести диагностику без специальных приборов и средств прямо в гараже.

Первым делом

Все модели от Тойота старше выпуска 1988 года оснащены многоштырьковым разъемом для диагностики, который находиться под капотом возле аккумуляторной батареи или с левой части авто (по ходу). Разъемы называются DLC-1 и DLC-2. Вариант с индексом 1 – коробка из пластмассы, на которой часто обозначено «Diagnostic». При этом коды ошибок выводяться напрямую через значок «чек», расположенном на видном месте для водителя. Если у вас рестайлинговая или современная модель Toyota Corolla, то лампочка в виде двигателя, но это одно и то же. Предыдущая информация касалась владельцев бензиновых авто, т.к. для дизельных версий вместо отдельной лампочки применяется лампочка накала свечей: картинка в виде спирали.

После проведения диагностики своими силами, ошибки при неполадке автоматической трансмиссии выводятся через лампы «AT Check», «Power» или «OD». Поломки в других системах, например, ТРС или СРС и АБС, выводятся на соответствующие им лампы.

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два вида:

• механическая;
• компьютерная.

Перед началом электронного диагностирования водитель обязан убедиться в рабочем состоянии всех систем и основных механизмов автомобиля Toyota. Для этого следует проверить предохранители, электропроводку, а также обследовать на предмет поломок соединения и узлы транспортного средства.

Если обнаруживается какая-либо серьезная неполадка, то ее необходимо устранить, и только потом проводить компьютерную диагностику, которая бывает:

• предварительная;
• поставарийная;
• плановая;
• предпродажная.

Поэтапная самодиагностика

Для самодиагностики водителю необходимо работать с разъёмами DLC 1 и DLC 2. Расшифровывается эта аббревиатура Data Link Connector, что в переводе с английского означает – разъем для подключения данных. Выглядит DLC 1 как пластиковая коробка с крышкой сверху. Находится под капотом, чаще всего слева. Ее легко найти по надписи Diagnostic.

Подпись Diagnostic на разъёме

В старых моделях диагностический разъем выполнен в форме круга жёлтого цвета и расположен возле аккумулятора. Детали DLC2 в таких авто, как Королла AE 100, нет.

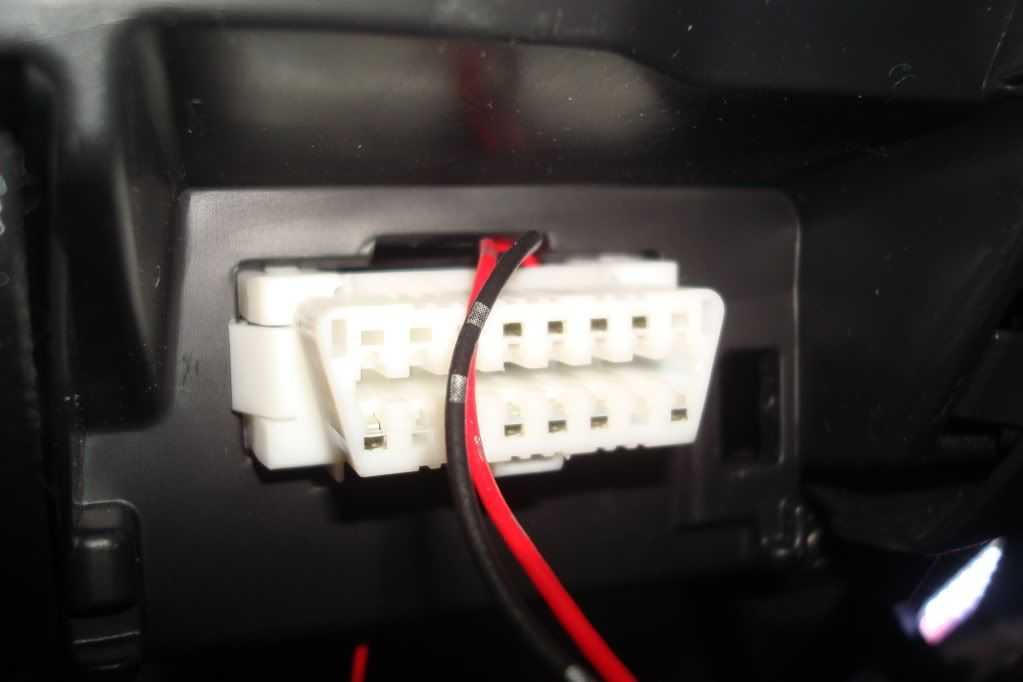

В новых моделях DLC 2 находится непосредственно в салоне, под панелью торпеды и «в ногах» возле рулевого колеса. Чаще всего он круглый и используется во время проверки, проводимой с помощью специального оборудования.

Круглый разъём DLC2

При самодиагностике с помощью замыкания отдельных контактов разъёма, только соединив их в нужной последовательности, можно получить корректный код для расшифровки.

Узнать о наличии неисправностей в системе двигателя и/или КПП помогут такие шаги:

1. Найдите первый разъём DLC 1 обозначенный надписью Diagnostic.
2. Снимите или открутите защитную крышку коробочки. Под ней должна быть схема, обозначающая выходы разъёма.
3. Возьмите проволоку, часть провода или другой тонкий металлический предмет (например, скрепку) и установите перемычку между контактами, обозначенными надписями TE1 и E1.
4. Включите зажигание. Проверьте, чтобы не работали печка или кондиционер.
5. Смотрите на лампы O/D (для КПП) и Check Engine (для двигателя). Запомните или запишите количество и интервалы мигания индикаторов.

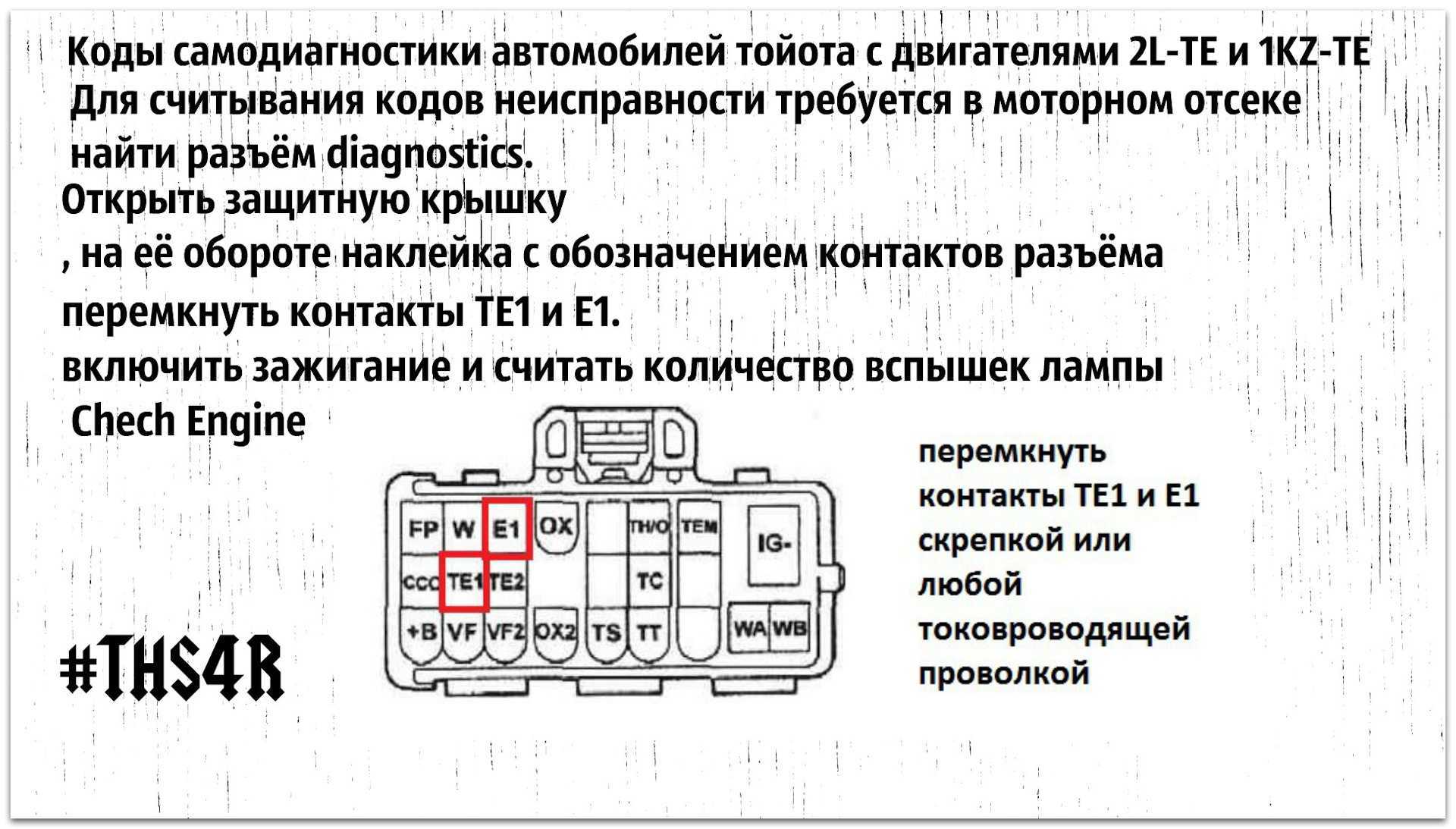

Схема разъёма DLC 1

С машиной все в порядке и никаких поломок с ДВС и трансмиссией не обнаружено если:

• индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
• лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с (это означает, что код подаётся с помощью типа 10).

Любые другие комбинации свечения лампочек говорят о неисправностях в работе систем двигателя, коробки передач или других механизмов в автомобиле.

Если схема на обороте крышки стёрлась, вы не можете найти контакт или неуверены, что замкнули нужный, необходимо:

1. Включить зажигание.
2. Один из проводов контрольной лампы подключить на массу (к кузову авто).
3. Второй провод поочередно подсоединять к каждому контакту разъёма.
4. Завершить проверку, когда на панели начнет мигать индикатор Check Engine.

Удобнее будет, если за лампочкой кто-то поможет следить, пока вы меняете положение провода.

Распознают коды неисправностей при помощи двух систем мигания лампочек.

Первый вариант настройки позволит узнать ошибки, обозначенные двузначным кодом (тип 09):

• показывая код, лампочка загорается на долю секунды;
• временной промежуток между импульсами также доля секунды;
• пауза между десятками и единицами в одном коде 1,5 с;
• перерыв между разными кодами 2 с половиной секунды;
• серии комбинаций разных неисправностей отделяются 4,5 с.

С помощью 10-го типа настройки определяются однозначные коды. Здесь лампочка “промигает” точное число ошибки.

«Читать» такой код следует по правилам:

• продолжительность свечения индикатора в пределах одного импульса – 0,5 с;
• пауза между миганиями в рамках одного кода длится полсекунды;
• перерыв между разными кодами – 2,5 с;
• серии комбинаций поломок разделяются паузой в 4.5 с.

Поломки в системе ABS определяются по той же схеме, но замыкаются выводы ТС и E1. Коды неисправностей SRS и 4WS считаются по соответствующему датчику при тех же замкнутых контактах, что и в ABS.

Что необходимо сделать перед диагностикой

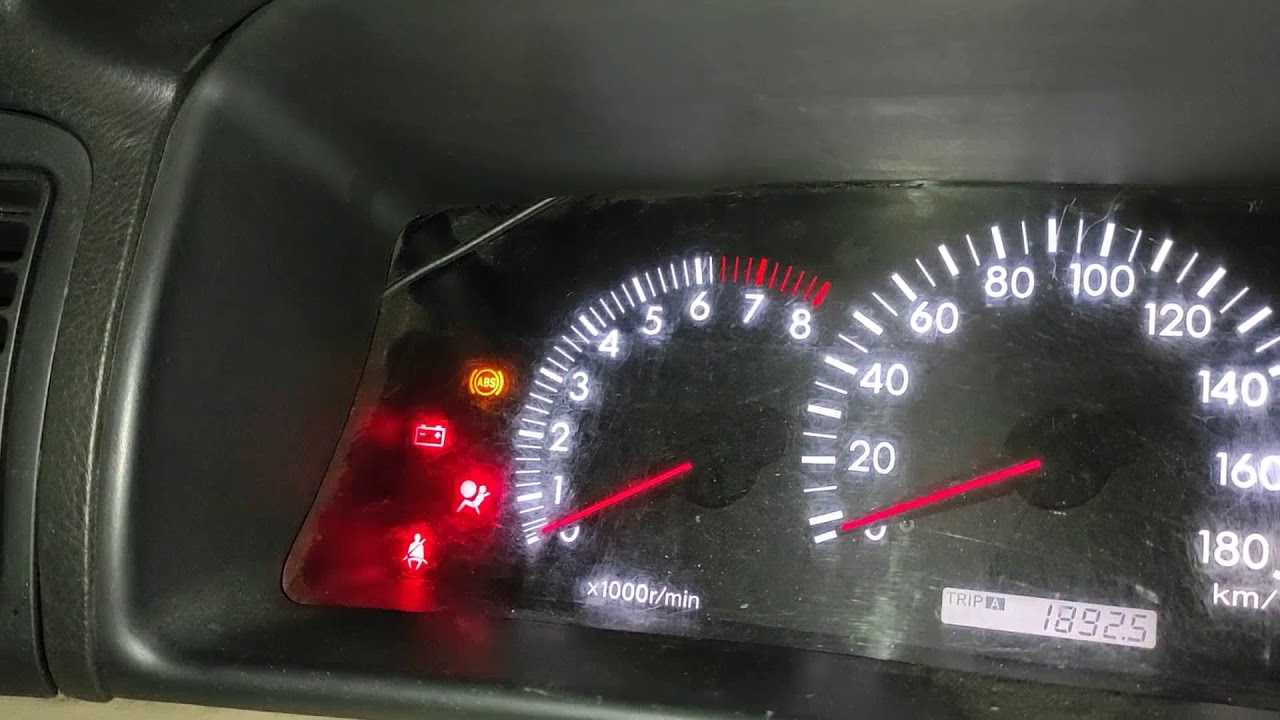

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

• лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
• лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Далее заводите двигатель:

• лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
• аналогично себя ведет и лампа заряда аккумулятора;
• лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Прочие диагностические схемы

Есть еще две схемы, используемые на некоторых моделях автомобилей этой фирмы (в частности, этим характеризуется самодиагностика «Тойота Марк 2»). Как правило, используются они на машинах раннего выпуска. Проводить эту операцию следует в таком порядке:

• Включите зажигание. После этого убедитесь, что загорелись оба диода: если этого не произошло, придется искать обрывы проводов или иные неисправности.
• Воспользовавшись отверткой, передвиньте ручку вправо до упора.
• В порядке очереди должны высветиться следующие коды: 23, 24 и 31. Впрочем, могут появиться и другие ошибки. Если это произошло, советуем их записать.

Как мы уже говорили, красный светодиод – десятка, зеленый – единица. К примеру, «23» будет выглядеть так: сначала два раза моргнет лампочка зеленого цвета, а затем три раза – красного

Важно! Если машина исправна, то после появления трех вышеозначенных кодов будет длинная пауза, а затем снова те же самые сигналы. И так будет продолжаться до бесконечности

В частности, этим характеризуется «Тойота Карина», самодиагностика которой из-за такой цикличности некоторыми механиками воспринимается неадекватно, так как они видят в повторяющихся сигналах ошибки. Если все в порядке, нажмите и отпустите педаль акселератора. Должны остаться сигналы 24 и 31. В случае если появятся какие-то ошибки самодиагностики «Тойота», нужно их записать. После этого заводите машину. Может остаться только сигнал 31, но чаще мигает 24 и 31 (в частности, так проходит самодиагностика «Тойота Камри»). Как и в предыдущем случае, запишите (в случае их появления) дополнительные коды.

Включите и снова выключите систему кондиционирования. После этого должны появиться сигналы 44 и 24 (или один 44). Запишите иные команды (если есть) и заглушите мотор. После этого сотрите память. Для этого нужно выключить зажигание и повернуть ручку отверткой поочередно в каждое крайнее положение (начиная с левого, конечно же), выдержав ее в каждом случае не менее двух секунд. Запомните, что снятие аккумуляторной батареи помогает далеко не всегда, так как некоторые старые блоки могут «держать» показатели на протяжении суток.

Разъемы для диагностики

Электрооборудование, непосредственно взаимодействующее с двигателем, работает постоянно, поскольку от него зависит не только производительность автомобиля, но и в целом его работа. Естественно, каждому механизму свойственны те или иные неисправности, проявляющиеся при определенных обстоятельствах.

Располагаются данные переходники в трех местах машины. DLC1 находится в моторном отсеке в правом верхнем углу, DLC2 – в салоне под приборной панелью и рулевым колесом. Отличие первого от второго заключается в конфигурации, поскольку для диагностики понадобится особое оборудование. Кроме того, через DLC1 можно проверять состояние деталей при работе двигателя, в то время как DLC2 лучше использовать на запущенном моторе. Кроме того, имеется разъем DLC3, который размещен под передней дверью со стороны водителя. Его можно встретить на машинах с роботизированной коробкой.

Различия диагностических блоков

На старых автомобилях «Тойота» блока диагностики нет, зато имеется свободно болтающаяся «фишка» с двумя контактами, защищенная пластиковым колпачком. Собственно, ее выходы аналогичны разъемам «Е1» и «ТЕ1» новых машин. Если вообще ничего нет, то можно взять лампу на 12В и два проводка: один из них заземляется об корпус, а вторым вы должны касаться всех «подозрительных» разъемов. Не беспокойтесь: при этом вы ничего не сожжете.

Когда вы все же отыщете «ТЕ1», то лампа на приборной панели сразу потухнет, а бортовой компьютер начнет выдавать код неисправности. Учтите, что при соединении выводов «Е1» и «ТЕ1» будет запущена не только диагностика EFI, но и проверка некоторых сторонних блоков.

Способы считывания информации при самодиагностике автомобиля

Есть два основных способов считывания кодов возникающих ошибок: с помощью подручных средств или с применением специального оборудования для диагностики автомобилей.

• В первом случае для самодиагностики используют замыкание соответствующих выводов разъемов DLС проводом или с помощью обычной разогнутой канцелярской скрепки.Для этого находим разъем с маркировкой DIAGNOSTIC и открываем его крышку. На обратной стороне крышки есть схема маркировки выводов. С помощью провода замыкаем выводы «E1» и «TE1» на DLC 1, или выводы «TC» и «CG» на DLC 3. После этого следует включить зажигание автомобиля и наблюдать за миганием соответствующих лампочек на щитке приборов.
• Для диагностики также могут быть использованы специальные диагностические приборы: сканеры или тестеры. Некоторые станции технического обслуживания имеют специальные диагностические компьютеры. Эти приборы являются дорогостоящими, но позволяют кроме полной диагностики проводить программирование различных систем, считывать сигналы, поступающие от различных узлов в режиме реального времени.

Коды неисправностей и их типы

В первом случае должно проявиться постоянное быстрое загорание лампочки, при этом длина вспышки и паузы составляет порядка полсекунды. При этом об отсутствии неисправностей говорит мигание более 11 раз. Второй тип присутствует в машине, если сигнал проявляется при различных интервалах. Узнать, что неполадок нет, можно по постоянному миганию со стабильным промежутком примерно в 4.5 секунды.

Неисправностей может быть порядка 200. Типы сигналов 09 и 10 специализируются в большинстве своем на той или иной группе проблем. Например, первая из указанных систем работает с комплектующими двигателя 1ZR, который появился на машинах с кузовом 130, а в дальнейшем сохранился на 150 и более поздних моделях. Наиболее распространенными неполадками являются проблемы с неисправным или поврежденным воздушным датчиком. Кроме того, сюда же относятся многие недостатки в работе центральной панели (указатели, их некорректное отображение и так далее).

Что же касается кода 10, но относительно силовой установки в целом он может сказать не так много (примерно в 10 раз меньше, чем 09).

Разновидности двузначных кодов

Для самодиагностики автомобилей чащ всего используются два типа двузначных кодов: первый — этотип 09; второй — тип 10.

Определить какой тип поддерживает ваш автомобиль и есть ли зафиксированные ошибки его работы можно следующим образом:

Частое и непрерывное мигание сигнальной лампочки, когда вспышка и пауза длятся по 0,5 секунды, свидетельствуют, что в автомобиле используется код типа 09. Если при использовании этого кода лампочка мигает более 11 раз, то записей о неисправностях обнаружено не было.

При использовании кодов второго типа лампочка мигает с интервалами разной длительности. Об отсутствии неисправностей при самодиагностике свидетельствует непрерывное мигание с интервалом 4,5 секунды. Пример считывания кодов этого типа: вспышка — пауза — вспышка —длинная пауза — вспышка — это код 21.

Ошибки КПП Toyota Corolla

Для Тойоты Короллы 2006, 2007 и более поздних годов выпуска характерны проблемы с коробкой передач, особенно часто они случаются с модификациями, оснащенными роботом-вариатором. При этом на приборной панели загорается чек неисправности КПП, и компьютерная диагностика может выявить следующие проблемы:

Ошибка P0909, означающая нарушение работы кулисного механизма. В механической коробке выбор передачи выполняется посредством электропривода (актуатор), который состоит из пары электромоторов, датчиков хода и шестеренки, приводящей вал включения нужной передачи в движение. Появление кода ошибки Р0909 означает, что неисправен датчик хода, сам актуатор или шарнир/вилка, которые отвечают за процесс переключения.

P0810. Ошибка говорит о неправильном поведении электродвигателя: приборы регистрируют ток сцепления более 22 А в течение 2 с, положение сцепления отклоняется от нормы на 0.3 мм и больше, а перемещение механизма происходит слишком медленно. При коде P0810 ошибка управления может происходить в результате повреждения актуатора, неисправности ТСМ или датчика хода.

• При замене датчика требуется провести настройку электроники для трансмиссионной системы. Если указанные действия не помогают, и лампа не гаснет, следует заменить систему ТСМ, чтобы ошибка Р0810 не смогла больше вылететь.
• P0920. Этот код говорит о неисправности в электроцепи переключающего привода, обеспечивающего работу передач переднего хода. При этом напряжение, подаваемое на актуатор КПП, слишком низкое или отсутствует; при проверке следует выяснить состояние электромотора, ТСМ, проверить электрику на предмет короткого замыкания.
• P0751. Данная команда сообщает о том, что электромагнитный клапан заклинивает, когда КПП находится в выключенном состоянии. Чтобы исправить ошибку, необходимо выполнить следующие действия:

1. Проверить уровень масла в КПП.
2. Разогнать автомобиль до скорости 72 км/ч, чтобы проверить степень открывания заслонки дросселя.
3. Провести проверку соответствия передаточного числа и э/м клапана нужным значениям.

Считывание информации

Получение данных о наличии неисправностей осуществляется посредством считывания информации. Осуществляется эта процедура с помощью одного из двух способов. Первый предполагает замыкание необходимых выводов диагностического разъема с помощью провода или самой обыкновенной скрепки. Чтобы произошла настройка прибора, нужно открыть крышку на DLC с надписью Diagnostic, замкнуть пару выводов (для DLC1 это E1 и T1, а для DLC3 – TC и CG). После этой незамысловатой процедуры нужно выключить зажигание и далее просто смотреть на то, какие сигналы подают приборные лампочки.

Второй способ качественно отличается от первого: в нем используются сканнеры, тестеры и компьютеры, при помощи специальных программ диагностирующие неполадки. Такие приборы имеются, как правило, на станциях технического обслуживания. Помимо основной функции, они способны считывать с помощью дополнительных программ сигналы в режиме реального времени.

Почему горит «check engine» и что делать?

Причина	Метод ее устранения
Низкое качество топлива	Слейте бензин из бака и заправьте авто топливом из другой заправки или с более высшим октановым числом
Вышли из строя свечи зажигания	Проверьте и при необходимости замените деталь
Нет искры из цилиндра
Барахлит проводка или катушка
Лямбда-зонд неисправен	Только замена узла
Катализатор
Форсунки загрязненные	Очистка
Сеточка в бензобаке или бензонасос требуют осмотра	Давление подачи бензина должно находиться не ниже уровня трех атмосфер. При других показателях отремонтируйте или замените узлы
Уровень масла	Когда индикатор загорается при нагреве силового агрегата, то приглушите мотор и услышите нетипичные звуки мотора. Советуем вам выявить масляные подтеки, тем самым вы найдете место трещины

Как поступать, если горит «check engine»

1. Низкокачественное топливо: избавьтесь от такого топлива, заправьте Тойоту Короллу бензином с более высоким октановым числом.
2. Поломка катушки, нету искры, неисправность свечей: необходимо заменить испорченный элемент.
3. Загрязнение форсунок: почистить.
4. Работа с перебоями лямбда-зонда, катализатора: замена.
5. Необходимость проверки сеточки на бензиновом насосе: проверьте давление подачи бензина, оно не должно быть ниже 3 атмосфер. Если ниже, проведите ремонтные работы.
6. Ненадлежащий уровень масла: прослушайте работу двигателя в прогретом состоянии. Если присутствуют посторонние шумы, пришло время ремонта.

Показатели индикатора помогут провести самодиагностику вашей Тойоты Короллы, а специальные коды ошибок укажут на конкретную проблему и тогда уже Вам решать, где и как ее устранить. Если манипуляции с выяснением причины загорания индикатора Вам непонятны, всегда можно обратиться в сервисный центр.

Коды ошибок ДВС Toyota Corolla

Достаточно часто датчики сообщают о появлении неисправностей двигателя, которые могут случиться как в результате естественного износа внутренних частей, так и при неправильной эксплуатации машины. Наиболее часто владельцы этой модели сталкиваются со следующими кодами ошибок при диагностике:

P0011 – неправильное положение распредвала, т. е. рассинхронизация валов, из-за чего меняются фазы газораспределения в системе CVVT и загорается шестеренка элементов.

Такая неполадка может произойти по причине неправильного положения контактов в клапане газораспределительной системы, загрязнения масляным потоком поршневого канала, поломки фазового регулятора. Также сама система CVVT может быть повреждена, однако это случается реже.

Затем нужно посмотреть, в каком состоянии находится фазовый датчик: он может быть загрязнен слоем нагара из-за применения низкокачественного масла. Затем следует проверить VVT-клапан на работоспособность и при поломке установить новую деталь, а также посмотреть, нет ли механических повреждений зубчатой шестерни распредвала, которая могла встать неправильно.

2196. Тойота Королла, в которой компьютерная диагностика выявила код такой ошибки, может получать чрезмерно обогащенную смесь (следует проверять 1 датчик в 1 ряду). При появлении кода 2196 следует проверить состояние реле EFI, системы воздухозабора, форсунки, проверить уровень давления в системе топлива, а также посмотреть, не произошло ли обрыва цепи либо замыкания в электроцепи самого датчика.

P2118. Эта ошибка означает, что привод дроссельной заслонки ДВС функционирует неправильно, поскольку значения тока вышли за границы нормального диапазона. Если загорается чек двигателя, и диагностика выдает данный код, следует проверить цепь электропитания ETCS на предмет обрыва, предохранителей, которые могут сгореть, и системы ECM. Также проблема может случиться по причине разрядки автомобильного аккумулятора.

https://youtube.com/watch?v=dDgtJrRrbtY

P2103. Код говорит о слишком сильном токе в электроцепи дроссельного привода, который необходим для движения дроссельной заслонки. Проверка выявляет, что его значение превышает 10 А в течение 0.1 с либо 7 А при 0.6 с.

Разъемы для диагностики

Электрооборудование, непосредственно взаимодействующее с двигателем, работает постоянно, поскольку от него зависит не только производительность автомобиля, но и в целом его работа. Естественно, каждому механизму свойственны те или иные неисправности, проявляющиеся при определенных обстоятельствах.

Располагаются данные переходники в трех местах машины. DLC1 находится в моторном отсеке в правом верхнем углу, DLC2 – в салоне под приборной панелью и рулевым колесом. Отличие первого от второго заключается в конфигурации, поскольку для диагностики понадобится особое оборудование. Кроме того, через DLC1 можно проверять состояние деталей при работе двигателя, в то время как DLC2 лучше использовать на запущенном моторе. Кроме того, имеется разъем DLC3, который размещен под передней дверью со стороны водителя. Его можно встретить на машинах с роботизированной коробкой.

Современные сканеры

Считывание кодов неисправности Corolla сканерами не только упрощает самоконтроль, но также делает его более информативным. Сегодня производители диагностических автосканеров поставляют на рынок их в широком ассортименте, различающемся, как по функционалу, так и цене. С одной стороны, такой рынок способен удовлетворить запросы различных слоев потребителей, а с другой – создает определенные сложности, поскольку требует некоторых специальных знаний при покупке. Здесь мы только укажем основные виды диагностического оборудования, а также его назначение. И это уже будет не плохим ориентиром для выбора нужного сканера. По функциональным возможностям различают сканеры дилерские, марочные и мультимарочные.

Дилерские сканеры выпускают автопроизводители или их подрядчики, как правило, для конкретного марок автомобиля. Они имеют широчайший функционал и предназначены для профессионального использования, а цена может достигать нескольких тысяч долларов.

Группа марочных сканеров также предназначена для профессионального использования. Они имеют сходный с дилерским функционал, но более скромный. Цена марочных сканеров колеблется от нескольких сот до тысячи долларов.

Наибольшее распространение среди автомобилистов получили мультимарочные сканеры. Они просты в работе и дают достаточную информацию для большинства ситуаций. Сканеры этой группы унифицированы для нескольких марок авто. Поэтому при покупке необходимо проверить их способность считывать коды ошибок Королла.

Самодиагностика на примере Тойота Королла

Эта модель выбрана, как самая продаваемая в мире. В зависимости от года выпуска, на машине могут быть установлены разъёмы различных типов, что не влияет на проведение диагностических работ. Расширенные коды ошибок могут быть считаны только сканером, но грубо определить неисправность можно и не заезжая на сервис.

В зависимости от типа установленного разъёма нужно замкнуть или контакты «ТЕ1» и «Е1» или 4 и 13. После чего по характеру мигания индикаторов можно судить о месте возникновения неисправностей и их типу. Таблицы неисправностей следует использовать для каждой конкретной модели автомобиля Тойота.

Очень важно использовать официальные издания, а не выполненные в подворотнях переводы. Практически для любого автомобиля качественное описание можно найти среди книг издательства Легион-Aвтодата, специализирующегося на выпуске литературы для автолюбителей

Если считывание сканером позволяет считать универсальные 4-х значные коды OBD2, то упрощённая диагностика «отморгает» их 2-х значные аналоги.

Самодиагностика в гараже

Разъем для диагностирования двигателя находится возле аккумулятора или слева, по ходу машины. Зачастую это пластиковая коробка с надписью «диагностика» на английском.

Табло диагностического прибора Тойота Королла находится в кабине водителя. Сам индикатор на табло может быть в виде двигателя, спирали или значка «check». Это зависит от года выпуска и марки двигателя, сам значок не настолько важен, значение имеют коды неисправностей.

Если неисправна автоматическая трансмиссия, то об этом станет известно с помощью «Power», «A\T Check», «O\D». Неисправности в других агрегатах отобразятся через соответствующие им световые диоды.

Гнездо №2 для диагностики неисправностей двигателя находится в кабине, внизу на панели, и это способствует безпроблемному определению неисправностей во время непосредственного движения Тойоты Королла.

Почему горит «check engine» и что делать?

Причина	Метод ее устранения
Низкое качество топлива	Слейте бензин из бака и заправьте авто топливом из другой заправки или с более высшим октановым числом
Вышли из строя свечи зажигания	Проверьте и при необходимости замените деталь
Нет искры из цилиндра
Барахлит проводка или катушка
Лямбда-зонд неисправен	Только замена узла
Катализатор
Форсунки загрязненные	Очистка
Сеточка в бензобаке или бензонасос требуют осмотра	Давление подачи бензина должно находиться не ниже уровня трех атмосфер. При других показателях отремонтируйте или замените узлы
Уровень масла	Когда индикатор загорается при нагреве силового агрегата, то приглушите мотор и услышите нетипичные звуки мотора. Советуем вам выявить масляные подтеки, тем самым вы найдете место трещины

Как сделать самодиагностику правильно

Самодиагностика исключает возможность запуска двигателя с неисправными системами

Залогом правильной диагностики является соблюдение следующих условий:

1. Напряжение аккумулятора не должно быть ниже 11В.
2. Двигатель должен быть предварительно прогрет до нормальной рабочей температуры.
3. Переключатель скоростей в нейтральной позиции.
4. Отключено всё дополнительное оборудование.

После проверки соблюдения этих условий замыкаем требуемые выводы диагностического разъёма, а затем включаем зажигание. Если выводы будут замкнуты после включения зажигания, режим тестирования не будет активирован.

Как правило, в Тойотах выпущенных до 1998 года, требуется замыкать контакты «ТЕ1» и «Е1» в моторном отсеке, а в остальных (4 и 13) — в салоне. Самые современные модели обмениваются данными только с использованием протокола OBD2, а считывание данных морганием индикаторов в них не предусмотрено.

Важно обратить внимание, что о неисправности различных узлов сигнализируют отдельные индикаторы. Перед проведением самодиагностики внимательно изучите документацию к своему автомобилю

Провести точную диагностику всех систем, включая АКПП, АБС, двигатель, подвеску и сеть, намного проще, используя русифицированный сканер стандарта OBD Launch Creader VI. Он полностью совместим со всеми моделями современных автомобилей, включая Тойота Карина, Тойота Марк 2 100, Тойота Ярис.

Коды стандарта OBD

Некоторые автомобили Тойота Королла поддерживают стандарт OBD, предусматривающий обозначение ошибок с помощью 5-значных кодов: одного буквенного символа и четырех цифровых.

Первый символ этого кода называется Альфа-указателем и обозначает систему, в которой возникла неисправность:

• P — двигатель или трансмиссия;
• B — кузовная часть автомобиля;
• C — подвеска;
• U — сетевая система.

Следующие цифры обозначают точное место локализации и классификацию неполадки.

Для диагностики неполадок в автомобилях поддерживающих данный протокол рекомендуют использовать специальные сканеры, тестеры или подключения к ПК с помощью специальных программ.

Зачем проводить самодиагностику двигателя

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше» При покупке подержанного автомобиля необходимо быть очень внимательным

Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».

Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.

Вывод

Таким образом, коды ошибок Тойота Королла 150 позволяют вовремя выявить неисправности и тем самым предотвратить большие поломки, а также дорогостоящий ремонт Corolla.

Видео

В автомобилях Тойота, оборудованных электронными блоками управления (ЭБУ) двигателя, АКПП, ABS и т. д., предусмотрена возможность проведения самодиагностики. Принцип работы этой системы заключается в следующем:

1. При возникновении отклонения от нормального режима работы, датчик, фиксирующий его, отключается.
2. В ЭБУ включается обходная программа, позволяющая автомобилю продолжать работу. При включении этой программы на табло загорается аварийная или мигает лампочка работы системы, в которой обнаружена поломка.
3. При устранении неисправности (самопроизвольном или в результате ремонта) обходная программа отключается, и система продолжает работу в штатном режиме.
4. Информация о возникшей неисправности сохраняется в виде специального кода, который впоследствии можно считать.

На современных автомобилях Тойота Королла ЭБУ способен различать неисправности по степени важности для работы, и сведения о «легких» отклонениях не фиксируются. Например, если на один из датчиков ABS при движении попадает грязь, а после ее смывания датчик снова переходит в нормальный режим работы — это отклонение записываться не будет

Система диагностики очень удобна при ремонте автомобиля, благодаря ей можно быстро выявить причину возникновения неполадок.
