Не работают дворники на лада приора: основные причины неисправности, способы демонтажа моторчика и ускорения его работы, как исправить систему стеклоочистителей своими руками

стеклоочиститель Приоры

просмотров 12 405 Google+ В этой статье рассматривается особенности системы очистителя лобового стекла Приоры. Стеклоочиститель Приоры принципиально такой же, как и на других автомобилях ВАЗ. Он состоит из привода, трапеции и стеклоочистителей. Привод представляет собой моторедуктор позаимствованный от предыдущей модели ВАЗ -2110.

Основным отличием стеклоочиститель Приоры является применение в электрической схеме программируемого блока управления стеклоочистителем, а так же в зависимости от комплектации датчика дождя. Рассмотрим схему подключения стеклоочистителей.

Питание стеклоочистителей осуществляется через предохранитель F20, который запитывается после включения реле разгрузки замка зажигания. Управление стеклоочистителем осуществляется под рулевым переключателем, имеющим восемь положений.

Управление и подключение заднего стеклоочистителя и омывателя осуществляется по классической схеме.

Остановимся подробнее на схеме подключения стеклоочиститель Приоры. При первом взгляде мы видим отсутствие реле стеклоочистителя и омывателя, характерное для предшествующих моделей ВАЗа.

На его месте появилось два универсальных пяти контактных реле, осуществляющие работу в прерывистом режиме и возвращение дворников стеклоочистителя в исходное положение после отключения, и программируемого блока автоматического управления стеклоочистителем и освещением, который осуществляет управление этими реле.

При этом блок управления получает сигнал о включении стеклоочистителя и через свою схему соединяет катушки реле К6 и К12 с минусом, что приводит к замыканию контактов обоих реле.

В результате этого получает питание обмотка возбуждения высокой скорости привода и его якорь начинает вращение, что приводит к переключению контактов в его редукторе и появлении на белом проводе плюса в место минуса. Этот провод соединяет редуктор с блоком управления для контроля положения редуктора и соответственно щёток стеклоочистителя.

Питание привода стеклоочистителя буде продолжаться до тех пор, пока на выводе 1 блока управления не сменится полярность, что будет соответствовать крайнему положению щёток стеклоочистителя. В этом случае произойдёт отключение реле К12 , что приведёт к отключению питания от питающего провода реле К6 и соединение его с минусом. Это приведёт к остановке электромотора привода и стеклоочистителей.

Работа стеклоочиститель Приоры во втором положении, прерывистая работа, такая же, как и при разовом включении. Блок управления кратковременно включает реле К6, причём периодичность его включения можно запрограммировать.

Для этого необходимо кратковременно перевести переключатель в первое положение, до включения стеклоочистителей, а за тем после его остановки через некоторое время во второе положение. Время между остановкой стеклоочистителя и включением второго положения будет соответствовать времени задержки при работе в прерывистом режиме.

Это время будет сохраняться при последующих включениях. Для смены периодичности необходимо повторить манипуляции по установке описанные выше.

Часто возникает вопрос, зачем нужно соединение обмоток возбуждения стеклоочистителя с минусом при выключении? Дело в том, что при отключении питания в электродвигателе остаётся остаточное магнитное поле вызванное токами самоиндукции, что приводит к небольшому продолжению ращения якоря стеклоочистителя.

При этом могут вновь замкнуться его контакты, а это приведёт к повторной подаче питания на обмотки и продолжению вращения якоря. Следовательно, стеклоочиститель не будет останавливаться.

При закорачивании обмоток возбуждения на массу токи самоиндукции не образуются, и электродвигатель останавливается сразу после отключения.

Ниже приведена схема стеклоочиститель Приора

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»avtolektron.ru 06/11/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Через телефон

Инструкция и необходимые файлы предоставлены GziN .

Bluetooth адаптер ELM327.
скрипт Pyren ( скачать ).
база DDT ( скачать ).
ПО на телефон sl4a.

Снять dump при помощи программы sl4a на телефоне. Он нужен для того, чтобы узнать, какие блоки Renault установлены в машине (см. видео №1).
Dump и файл savedEcus скопировали на ПК.
Отредактировали файл при помощи ПО Pyren (см. видео №2).
Готовый файл с командой отключения заднего дворника (cmdr_simple) скопировали на телефон, откуда запустили его выполнение (см. видео №3).

Установить на телефон sl4a.
Скопировать на телефон файл со скриптом.
Запустить файл на телефоне при помощи sl4a и bluetooth адаптера ELM 1.5.

Скачать готовый скрипт: Чтобы скачать файлы нужно авторизироваться на сайте (скрипт нужно разархивировать)

Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности

Не работающий электродвигатель, отсутствие щелчка и кондиционный предохранитель F5 – комплекс этих обстоятельств вполне может указывать на серьезные неисправности в моторедукторе, часто устраняющиеся заменой узла в сборе:

зависшие щетки, обеспечивающие электрическую связь между цепями ротора и статора;
загрязненный коллектор, расположенный на роторе электродвигателя;
подгоревший коллектор;
обрыв в обмотке якоря.

Второй сценарий не менее критический: электродвигатель не включается, при этом либо слышен щелчок, либо выходит из строя предохранитель F5.

Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в базовое нулевое положение. При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители

Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители

При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно. При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители

При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно

При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители

Отсутствует прерывистый режим дворников — ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

поиск места установки реле в вашем автомобиле — помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Режимы работы дворников на бюджетных автомобилях нередко оказываются достаточно бедными, поэтому можно развить их, установив реле от того же производителя, но с другими параметрами. К примеру, популярной является установка не простого реле дворников на отечественные машины в базовой комплектации, а специального реле с регулировкой паузы срабатывания щеток. Это неплохой вариант, который может значительно улучшить эмоции от поездки на автомобиле и облегчить работу водителя.

Предохранители и прочие электрические связи

Не последним вариантом неполадки в системе работы дворников являются электрические связи и цепи. Первым делом стоит проверить предохранители, которые имеют свойство выходить из строя и просто не пропускать электрический ток в нужное место. Предохранители у большинства авто находятся под капотом, некоторые модели стоит исследовать на предмет блока предохранителей в салоне.

Одной из возможных проблем также могут стать сорванные провода. Если, к примеру, после гаражного сервиса у вас не работают дворники, вполне возможно, что мастера оборвали провода и не исправили неполадку. Следует проследить цепь дворников, если есть такая возможность, а лучше отвезти машину на нормальную станцию и заказать должное восстановление этой проблемы.

Дворники на приоре перестали работать – Не работают дворники на Лада Приора: причины и как исправить?

Иногда владелец автомобиля замечает, что они работают медленно и плохо, отвратительно функционируют на первой скорости либо же не двигаются вообще. Причин тому может быть несколько, каждую из них реально выявить и устранить в домашних условиях.

Сегодня поговорим о том, почему не работают дворники на Ладе Приоре и что делать в такой ситуации.

когда автомобиль остается под открытым небом после использования дворников с водой;
когда машина попадает в неотапливаемый гараж.

Поэтому перед разборкой сначала попытайтесь выяснить, все ли нормально с вашими щетками. Не примерзли ли они к лобовому или заднему стеклу. Не допустить этого поможет откидывание дворников после парковки автомобиля.

При включении какого-либо режима отсутствует щелчок термобиметаллического предохранителя. Если отсутствует какая-либо реакция на ваши попытки включить дворники, возможно, отказали предохранители F11 или F20. Также нужно удостовериться в том, что контакты не подверглись окислению.
Если щелчок слышен, но реакция отсутствует, значит, электрика исправна, а проблема с механикой. Здесь же мы возвращаемся к прошлой проблеме с примерзанием щеток. Альтернативные варианты – перекос тяг привода либо же клин шестеренок.
Прерывистое движение щеток. Проблема кроется в реле К6 или К12. Достаточно просто произвести замену. С помощью блока управления можно задать необходимую программу для реле К6.
Если дворники не становятся в первое положение – возможно, произошел сбой программы блока управления либо же он в целом вышел из строя.
Если двигатель устройства работает, дворники дергаются, но полностью не двигаются, вам нужно будет удостовериться в том, что с креплением кривошипа все нормально.

Также не исключается и поломка моторчика устройства. Проверить его работоспособность можно с помощью стандартного мультиметра либо же лампочки на 12 вольт. Рекомендуется убедиться в том, что переключатели дворников исправны. Возможно, проблема кроется именно в них.

Если совсем ничего не помогает, тогда, возможно, причина кроется в самом монтажном блоке. Его ремонт своими руками невозможен, поэтому придется обратиться к профессионалам. Также автолюбитель может установить новый монтажный блок и решить проблему таким образом.

Если вы разбираетесь в устройстве электроцепи Приоры, вы можете самостоятельно решить проблемы как механического, так и электрического характера. Обращение к специалистам требуется в редких случаях, когда уже совсем ничего не помогает.

На автомобиле Приора, механическая часть привода дворников, устанавливается такая же, как и на ВАЗ-2110. А вот электрическая схема стеклоочистителя автомобиля ВАЗ-2170 Приора имеет существенное различие в сравнении с её предшественницей «десяткой».

Стеклоочистителей на Приоре два: передний и задний. Управляются они рычагом, расположенном на рулевой колонке.

В процессе включения дворников участвуют два реле и блок управления стеклоочистителем и внешним освещением.

Если при включении дворников, в какой либо режим, они не работают и не слышно щелчков термобиметаллического предохранителя, то необходимо проверить, не перегорели ли предохранители F20 и F11, находящиеся в монтажном блоке. При условии, что они целы, проверять придётся разъёмы колодок проводов, на наличие окисленных контактов. А также, возможно зависли щётки электродвигателя или неисправен сам под рулевой переключатель.

Если же термобиметаллический предохранитель щёлкает, а дворники так и не работают, то причина кроется в том, что что-то чисто механическоемешает им сдвинуться с места. Например, примёрзли к лобовому стеклу щётки или заело шестерни редуктора, а может быть деформирована тяга привода дворников.

Когда дворники перестают работать на Ладе Приоре в прерывистом режиме, то искать причину нужно в реле К6 и К12. Их работоспособность обычный водитель может проверить только путём замены на исправные реле.

Если после выключения дворников, щётки стеклоочистителя не возвращаются в крайнее нижнее положение, то виновником будет блок управления, так как именно он отвечает за это.

При работающем электродвигателе и дёргающихся щётках, необходимо проверить крепление кривошипа на оси, выходящей из редуктора. Как видим, самостоятельно без посторонней помощи, водитель на Приоре может устранить только чисто механические неисправности. Чтобы справиться со всеми остальными, придётся обращаться к автоэлектрикам.

Дворники не выключаются на ваз 2114

При включении зажигания, начинают работать дворники лоб. Стекла, в первом режиме, все режимы тоже работаю, только вот при отключении их они все равно работаю в первом, медленном режиме. Как быть?, может дело в самом переключателе дворником?

Не знаете, почему при включении зажигания срабатывают дворники, и не можете это остановить? Можно, конечно, выключить предохранитель и поездить без дворников некоторое время, но проблему надо решать окончательно.

Классический способ решения проблемы сводится, как правило, к двум вариантам: разобрать подрулевой переключатель и почистить внутри, или установить тумблер, отвечающий за отдельное включение дворников. Но на самом деле эффективных решений этой проблемы куда больше.

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

1 – питание стартера;
2 – АКБ;
3 – подача заряда от генератора;
4 – соединительная колодка на пучок (1 – 3);
5-7 – подача питания на приборку;
8 – лампа освещения подкапотного пространства;
9-10 – головной свет;
11 – показатель уровня расширительного бачка тормозов;
12 – температура за бортом;
13 – привод омывателя;
14 – наружная индикация заднего хода;
15 – вентилятор системы охлаждения;
16 – редуктор печки;
17 – резервный резистор;
18 – привод дворников;
19 – салонный модуль реле и предохранителей;
20 – мотор печки;
21 – звуковой индикатор тревоги;
22 – питание клаксона;
А1/2, В1/2 – масса.

Причины срабатывания дворников при включении СЗ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Какой бы не был выбран способ решения, изначально нужно найти причину такого «поведения» дворников

Их бывает несколько. Рассмотрим самые часто вознкающие

Какой бы не был выбран способ решения, изначально нужно найти причину такого «поведения» дворников. Их бывает несколько. Рассмотрим самые часто вознкающие.

Замыкание

Первым делом любой автомобилист с тем или иным уровнем просвещённости будет сомневаться в проводке. Наверное, где-то коротит, подумает он. Отчего же на самом деле возникает такая неисправность?

Кратковременное или длительное срабатывание дворников при включении зажигания возникает в большинстве случаев из-за плохого соединения «массы». Чтобы решить проблему, рекомендуется отсоединить все точки, где проводка соприкасается с «массой», и прочистить выводы от окисления и отложений. Затяжка клемм должна проводиться затем надёжно, чтобы избежать повторения ситуации в дальнейшем.

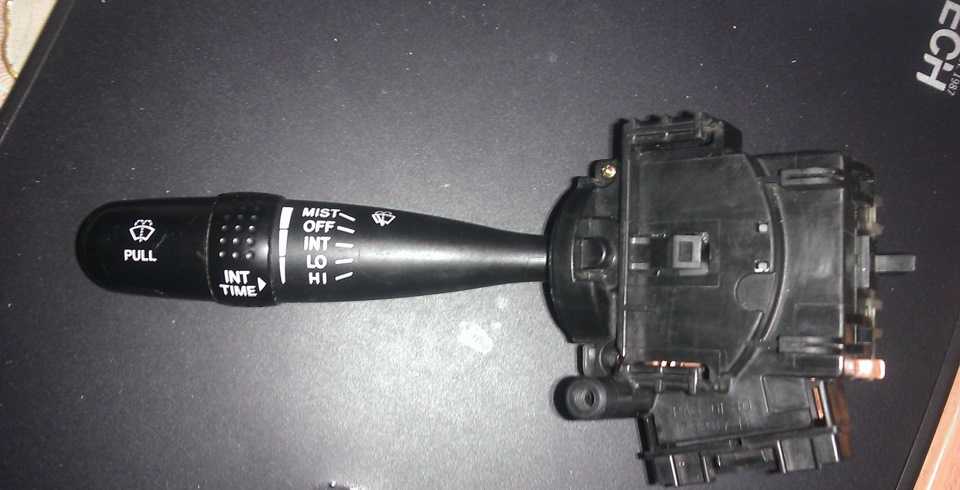

Переключатель режимов

Если стеклоочистители не отключаются при нулевом и прерывистом режиме работы, а вот в ускоренном режиме нормально функционируют, то эта разновидность неисправности, как правило, указывает на переключатель. Что можно сделать? Найти реле, отвечающее за дворники. Например, на некоторых модификациях Тойот реле устанавливается прямо внутрь переключателя дворников. Устройство разборное, можно открыть и посмотреть, в чём проблема. На крайний случай, реле заменить.

Можно полностью отключить переключатель режимов, выпаять его из схемы. Это поможет отключить дворники, однако после этого они будут работать только в ускоренном режиме.

Реле дворников

Одна из распространённых причин срабатывания дворников. Как и говорилось выше, именно замена реле помогает решить проблему в большинстве случаях.

Примечание. Обычный симптом неисправности, связанной с реле. При кратковременном включении омывателя ветрового стекла, дворники делают не два взмаха, как это должно быть, а три – последний взмах лишний, так как вода уже со стекла убрана и чистка проводится на сухую.

Новое реле должно подходить по маркировке. К примеру, для отечественной «девятки» подходит такой вариант – 526.3747. Однако в зависимости от завода-изготовителя, релейные устройства могу иметь и другие маркировки, но подходит вполне для замены. Нужно просто спросить у продавцов для конкретной модели автомобиля.

Если по какой-то причине реле не подходит, то можно заменить внутри реле резистор R4. Родной имеет номинал 130 кОм, а для стабильной работы дворников рекомендуется поставить в пределах 40-70 кОм. Купить деталь можно в магазине радиодеталей или спросить на форумах родного города у радиолюбителей.

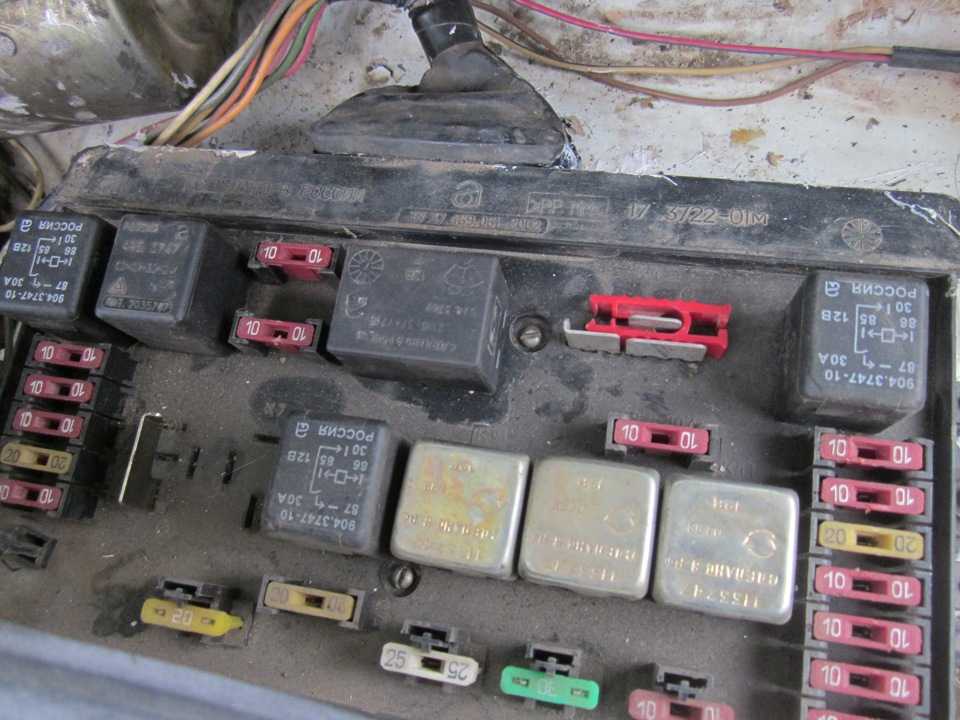

Само реле находится в блоке, который автолюбители называют «чёрный ящик».

А это схема реле дворников «девятки»

Что касается внутреннего исполнения реле дворников, то оно может быть различным. Однако нужный нам резистор всегда подключается внутри реле к четвёртой лапке микрочипа.

Следует знать, что в некоторых случаях реле дворников может быть не разборным. Тогда резистор выпаять и заменить не получится. Придётся находить новое реле с классическим вазовским исполнением.

Ещё вариант – попала вода внутрь «чёрного ящика». Очевидно, что нужно разобрать блок, но делать это нужно на свой страх и риск, так как в половине случаев при разборке всё рассыпается и приходится менять монтажный блок на новый (стоит 3-4 тыс. рублей).

Разбирается «чёрный ящик» так:

Выкрутить шесть винтов блока (два винта прямо внутри площадки, остальные по бокам);
Снять аккуратно все реле, предохранители и перемычки (запомнить их положения);
Располовинчить блок отвёрткой;
Очистить окислы на схеме.
