Мкпп

Как избежать проблем с АКПП?

Необходимо сказать, что причины неисправности АКПП могут иметь как объективный характер, вызванный физическим износом, так и быть спровоцированы неправильной эксплуатацией этого узла. Многие автовладельцы пренебрегают необходимостью регулярной замены трансмиссионного масла, что приводит к проблемам со смазкой и неизменному перегреву акпп. Как результат подвижные элементы коробки быстро выходят из строя и требуют проведения дорогостоящего ремонта.

Также требуется правильно прогревать трансмиссию в зимнее время года, что избавит от проблем со смазкой подвижных элементов трансмиссии. Некачественное масло выводит из строя соленоиды, замена которых представляет определённую сложность и имеет высокую стоимость. Следует также помнить о том, что автоматические коробки передач крайне критичны к агрессивной манере вождения автомобиля. При длительной работе двигателя на максимальных оборотах фрикционы коробки автомат могут быстро прогорать и стачиваться. Именно поэтому постоянно практиковать агрессивный стиль вождения на автомобиле с автоматической коробкой передач не рекомендуется.

Сложность ремонта автоматических коробок передач обусловлена тем фактом, что определить поломку можно исключительно вскрыв трансмиссию. Для этого её необходимо снять с автомобиля, что и позволит определить характер поломки. Самостоятельно выполнить качественный ремонт автоматической коробки передач не представляется возможным большинству рядовых автомобилистов, поэтому необходимо обращаться в специализированные сервисные центры. Ремонтные работы заключаются в замене повреждённых элементов, что и позволяет восстановить работоспособность всей автоматической коробки передач. Необходимо отметить, что в силу конструктивной сложности проведение ремонта АКПП отличается трудоемкостью и высокой стоимостью.

Мастера автосервисов выделяют 3 уровня диагностики:

1. Быстрая диагностика — «Услышать»

Из сбивчивого торопливого рассказа водителя показались симптомы легкой неисправности типа: «очистить от масла датчик» или «проверить шлейф, запитывающий ЭБУ и соленоиды» — это, как правило, бесплатная диагностика. Но может быть проблема и посерьезнее, грозящая капремонтом с разборкой, но это уже другой уровень…

Самолечением здесь может послужить обычная замена масла в АКПП или выставление оптимального уровня масла. Это бывает с четырехступками, прошедшими около 200000 км.

2. Тактильный уровень — «Потрогать»

На этом уровне обычная проверка электроцепи может помочь. Это дело нескольких минут. Более серьезную неисправность можно выявить путем снятия поддона. Это все недорогая диагностика АКПП.

Также без демонтажа специалисты могут поставить диагноз при помощи: стол-теста, проверки давления на линии, проверки исправности электропроводки и снятия кодов неисправностей.

Самолечение здесь такое же как и в первом случае — долив или полная замена масла.

3. «Разобрать»

Если очевиден аварийный режим автомата (постоянная 3-я передача) или какая другая неисправность из приведенных ниже, то для более точной диагностики необходима разборка. Это характерно для коробок прошедших более 200000 км. к этому пробегу подходит пора замены фрикциона ГДТ.

Дефектовка со стопроцентной точностью даст только «вскрытие» АКПП.

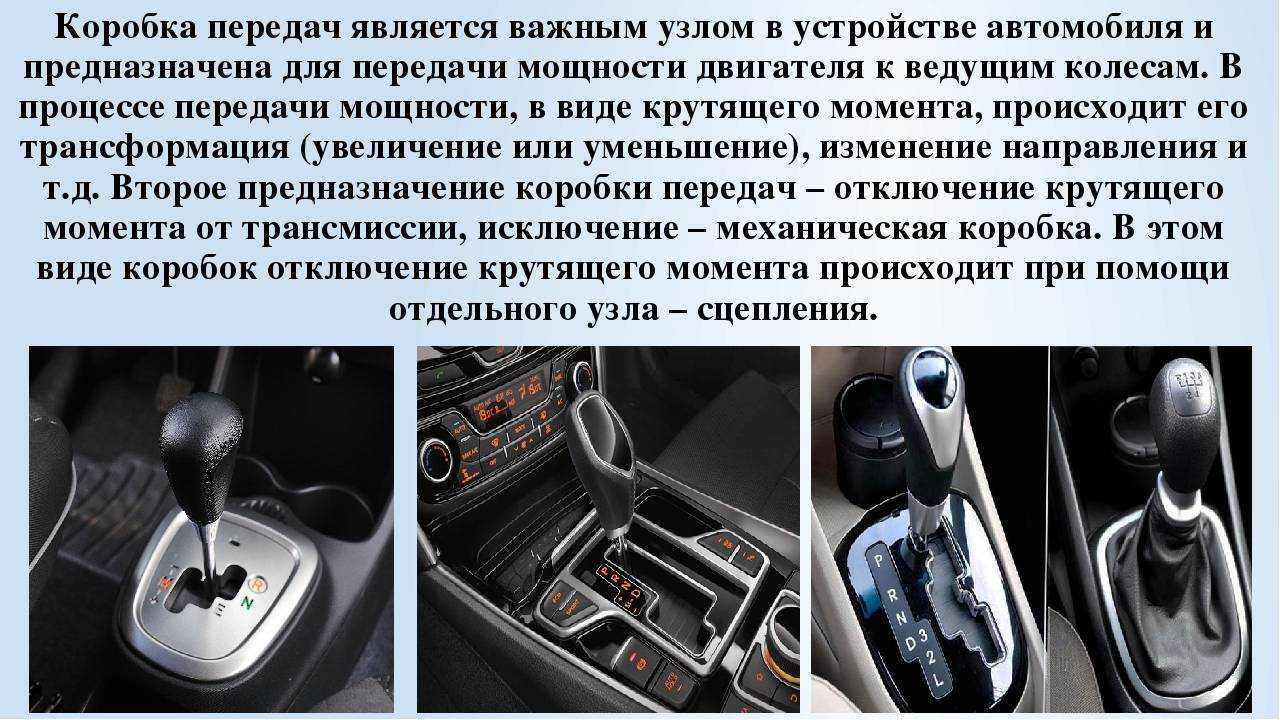

Что такое коробка передач?

Вы здесь: Домашняя страница / Часто задаваемые вопросы + основы / Что такое редуктор?

4 августа 2017 г. Автор Miles Budimir Оставить комментарий

Обновлено в 2020 г. ️ Когда дело доходит до компонентов зубчатой ​​передачи, все может быстро запутаться. Есть много терминов, которые используют производители зубчатых колес, а также инженеры и дизайнеры, чтобы говорить о том, что иногда по сути является одним и тем же.

Самое простое определение редуктора состоит в том, что это замкнутая зубчатая передача или механический блок или компонент, состоящий из ряда интегрированных шестерен в корпусе. Собственно, само название определяет, что это такое — коробка с шестернями. В самом общем смысле коробка передач работает как любая система передач; он изменяет крутящий момент и скорость между приводным устройством, таким как двигатель, и нагрузкой.

Типовой редуктор, показанный здесь, представляет собой угловой редуктор с фланцевым креплением производства Neugart USA.

Этот планетарный редуктор GPX UP диаметром 22 мм был разработан для применения в аэрокосмической отрасли

Обратите внимание, как планетарные шестерни вращаются на игольчатых подшипниках, а не на подшипниках скольжения. Изображение предоставлено maxon

Зубчатые колеса внутри редуктора могут быть любого типа, от конических и спирально-конических до червячных и других, таких как планетарные.

Apex Dynamics USA предлагает прецизионные планетарные редукторы AFX. Редукторы

используются во многих приложениях, включая станки, промышленное оборудование, конвейеры и действительно любые приложения для передачи мощности с вращательным движением, которые требуют изменения требований к крутящему моменту и скорости.

Этот ступичный привод от ABM Drives оснащен колесом с шиной, двигателем переменного тока, коробкой передач и тормозом.

Итак, понятно — редуктор всегда является полностью интегрированным механическим компонентом, состоящим из ряда сопряженных шестерен, содержащихся в корпусе с валами и подшипниками (для поддержки и распределения нагрузок) и во многих случаях с фланцем для крепления двигателя. Большая часть индустрии движения не делает различий между терминами «редуктор» и «редуктор».

редуктор

Bonfiglioli TQK предназначены для реверсивного и позиционного применения.

Хотя это выходит за рамки этого FAQ, другие открытые передачи просто монтируются на выходе электродвигателя и работают в условиях окружающей среды. Некоторые такие открытые зубчатые передачи являются самосмазывающимися — они изготовлены из стабильных по размеру полиамидов или аналогичных материалов, разработанных с учетом строгих требований к чистоте, вибрации, весу и стоимости.

Как определить размер и выбрать редуктор: Руководство инженера по движению Что такое зубчатые передачи силовой передачи?

Рубрики: Часто задаваемые вопросы + основы, Gears + Gearing

Серия оборудования

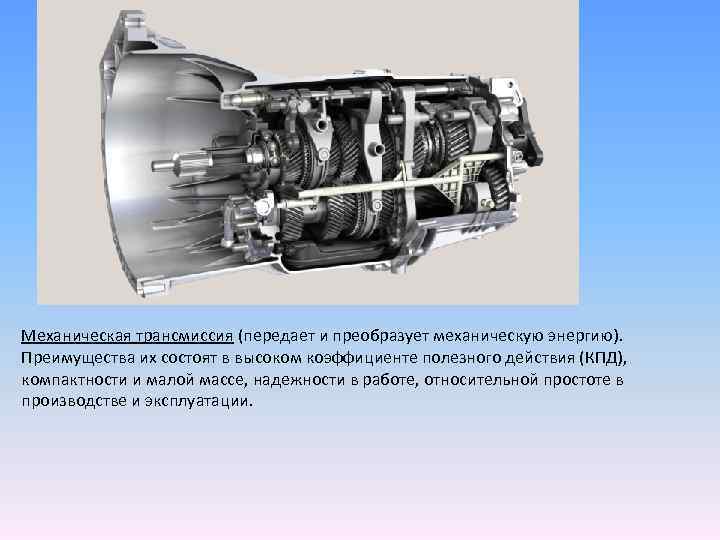

Устройство механической коробки передач

Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Неисправности МКП: почему стала вылетать передача?

Чаще всего, чтобы доехать до места ремонта, можно просто не использовать данную передачу. У современных многоступенчатых коробок разрыв между ступенями не очень велик, что позволяет свободно обходиться без одной передачи. Да и широкий динамический диапазон современного впрыскового двигателя дает возможность использовать частоты вращения коленвала от 1200 до 5500 об/мин. Доехать до гаража можно, но дефект следует устранить.

Причины выбивания передачи

Износ опор силового агрегата. Силовой агрегат раскачивается гораздо сильнее положенного, и вместо того чтобы водитель включал и выключал передачи, скачущая КП делает это сама. Чаще на такой дефект реагируют коробки передач с приводом управления жесткими тягами.

При таком дефекте порой выбивает парные передачи, например вторую и четвертую, так как направление включения (и выключения) этих передач совпадает. Хотя это бывает не всегда: одни передачи изношены больше —другие меньше, и, соответственно, возможности удержания включенной передачи разные. Плюс ко всему динамические рывки на второй, например, передаче намного сильнее, чем на четвертой.

Лечение простое. Надо заменить опоры силового агрегата — и побыстрее, потому что страдает не только коробка передач. От повышенной подвижности агрегата перегибаются и могут порваться трубки, шланги, тросы, жгуты проводов, которые соединяют силовой агрегат с остальными узлами автомобиля, а их, поверьте, очень много.

Изношен механизм привода. Сильно разрегулированный или изношенный привод не позволяет полностью включить передачу. А если она не полностью включена, то выскочит при первой возможности. Передача более склонна к выбиванию при движении без нагрузки (накатом): когда двигатель крутит колеса, зацепление зубцов муфты гораздо «крепче», чем при торможении двигателем. Или как говорит народ: «Попробуй передачу выдернуть под газом или под сброс газа — и все поймешь».

Сцепление. А вот сцепление на выбивание передач практически повлиять не может. Но если выжим сцепления недостаточный, это затрудняет полное включение передачи. Однако такой дефект нельзя назвать выбиванием передачи.

Внутренние дефекты коробки передач

Причиной износа зубьев на муфтах может быть неисправность механизма сцепления или его привода, когда не происходит разобщения маховика двигателя с первичным валом коробки передач. Естественно, при этом выбивает ту передачу, на деталях которой повреждены зубья. Чаще всего выбивать передачу в такой ситуации будет при резком разгоне на этой передаче или интенсивном торможении двигателем.

Возможной причиной того, что выбивает передачу, может быть и ослабление пружин синхронизаторов. Точно продиагностировать эту причину можно только после полной разборки коробки передач.

Выбивать передачу может и вследствие большого осевого люфта валов, когда вилки просто не «дожимают» муфты до положения полного включения. Отсюда и следующая причина: износ вилок, приводящий к недовключению передач. Еще выбивать передачу может вследствие сильного износа механизма выбора передач.

Выводы

При возникновении такого дефекта, как выбивание передачи, сразу следует разделить причины на внешние, которые можно попробовать продиагностировать и устранить своими силами, и причины внутренние. Последние требуют демонтажа и квалифицированной разборки и дефектовки коробки передач. Поэтому я бы посоветовал обратиться в сервис, специалисты которого уже «набили руку» в ремонте данных автомобилей, или специализированную фирму по ремонту именно коробок передач.

Конечно, некоторые автолюбители ездят, придерживая выбивающуюся передачу рукой, но это совсем не дело. Затягивать с ремонтом не стоит, потому что однажды передача и вовсе может не включиться, это еще полбеды. А еще она может заклинить, и в результате автомобиль проделает путь до сервиса на эвакуаторе.

Источник

— Коробки передач — Houston Dynamic Services

Серия оборудования – вентиляторы и воздуходувки

17 апреля 2018 г.

Серия оборудования – центрифуги

19 апреля 2018 г. ремонтируем в HDS, каждый день. Далее: коробки передач. Проще говоря, коробка передач механически передает энергию от одного устройства к другому, изменяя крутящий момент и скорость. Коробки передач часто используются с трансмиссиями в двигателях насосов, транспортных средств и другого тяжелого оборудования.

Как работает коробка передач?

Редукторы обычно изменяют направление под прямым углом. Каждая коробка разработана с учетом конкретной функции и передаточного отношения, чтобы обеспечить желаемую силу.

Допускается использование нескольких передач в одном блоке, когда требуется несколько скоростей, например, в автомобилях с механической коробкой передач (и автоматической). Эти шестерни используются для увеличения крутящего момента при снижении выходной скорости. Та же методология используется для создания коробок передач с повышающей передачей, которые увеличивают скорость и уменьшают крутящий момент.

Типы коробок передач

Существует множество типов коробок передач для выполнения различных функций. Вот некоторые из наиболее распространенных:

1. Увеличители скорости — они увеличивают скорость двигателя для приводимого оборудования и могут быть предназначены для использования в производстве. Увеличители скорости также широко используются в приложениях, где дизельные двигатели заменяют электрические двигатели. Они идеально подходят для приложений, требующих высокой скорости, высокого крутящего момента или точного движения.
2. Редукторы скорости – широко используются в оборудовании для преобразования скорости и крутящего момента. Редукторы скорости используются для всех видов механического применения. Вот некоторые из них: автомобили, транспортные суда, поезда, тяжелая техника и автоматизированное производственное оборудование. Редукторы скорости можно увидеть во многих формах, от передачи большой мощности до небольших нагрузок или любых приложений, требующих более низких скоростей и / или повышенного крутящего момента.
3. Планетарные передачи. Этот блок обеспечивает значительное снижение скорости и крутящего момента и обладает определяющими характеристиками, превосходящими характеристики других коробок передач. Планетарная передача общепризнана как оптимальная альтернатива стандартным шестерням и редукторам. Они выбираются, когда ограничения по пространству и весу перевешивают потребности в крутящем моменте.

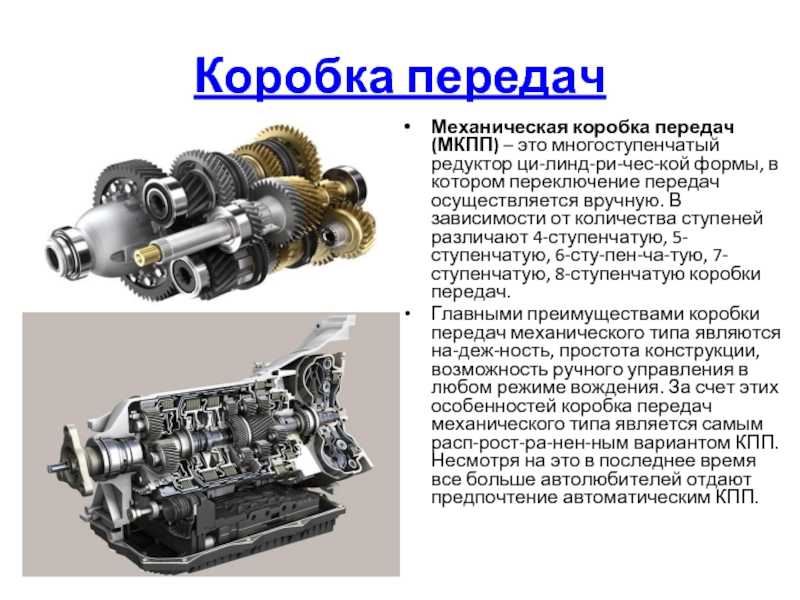

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

• двухвальные;
• трехвальные.

По количеству ступеней бывают

• 4-ступенчатые;
• 5;
• 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Устройство и принцип работы механической коробки передач

1. ведущий вал
2. крышка подшипника
3. выключатель света заднего хода
4. манжета ведущего вала
5. задний подшипник ведущего вала
6. шестерня привода промежуточного вала
7. сапун
8. шестерня III передачи
9. передний картер
10. шестерня I передачи
11. шестерня заднего хода
12. штоки переключения передач
13. шарик-фиксатор
14. пружина
15. рычаг переключения
16. защитный уплотнитель
17. колпак рычага
18. корпус рычага переключения
19. задний картер
20. ведомый вал
21. манжеты удлинителя заднего картера
22. втулка
23. шестерня привода спидометра
24. привод спидометра
25. задний подшипник промежуточного вала
26. шестерня V передачи
27. болты крепления оси промежуточной шестерни заднего хода
28. промежуточная шестерня заднего хода
29. промежуточный вал
30. маслозаливная пробка

Механическая коробка передач предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она обеспечивает разобщение двигателя и ведущих колес, причем на неограниченный срок. Прежде чем разбираться с неисправностями, вкратце рассмотрим устройство коробки передач. Механическая коробка передач относится к ступенчатым коробкам, т.е. крутящий момент в ней изменяются ступенями. Ступенью (или передачей) называется пара взаимодействующих шестерен. Каждая из ступеней обеспечивает вращение с определенной угловой скоростью или, другими словами, имеет свое передаточное число.

И так, МКПП состоит из механизма переключения передач, который взаимодействует с первичным, ведущим и промежуточным валами. Каждый из валов имеет шестерни с разным количеством зубьев. В то время, когда водитель перемещает рычаг переключения скорости, шестерни перемещаются по валам и входят в зацепление, в зависимости, какая передача была выбрана. Из этого можно сделать вывод, что коробка передач состоит из механизма включения передач и собственно, из механизма привода в действие всей трансмиссии автомобиля. Следовательно, будем рассматривать в отдельности неисправности механизма включения скоростей и привода.

Типичные неисправности механической коробки передач

В случае, когда дело касается АКПП, диагностировать неполадки можно только при помощи специального оборудования и непосредственного участия специалистов: сложный узел автомобиля проще эксплуатировать и обслуживать в соответствии с рекомендациями изготовителя — это поможет избежать множества проблем и возможных поломок.

Когда дело касается МКПП – механического варианта трансмиссии, устранить большую часть неполадок возможно самостоятельно. Испытывая в процессе эксплуатации значительные нагрузки, механическая трансмиссия подвергается различным видам неисправностей, однако это случается гораздо реже, чем возникают проблемы у АКПП, вариаторов и других КПП. Разберемся, какие могут возникнуть дефекты и как с ними можно бороться.

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем. Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую. Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков. В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет». На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

• обеспечение перемещения автомобиля задним ходом;
• разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
• наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

• Ведущий (он же первичный).
• Ведомый (иное название – вторичный).
• Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

• Рычага.
• Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

• Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
• Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
• Шестерня вторичного вала МКПП блокируется.
• Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

https://youtube.com/watch?v=Bb7leiitIo4

Как пользоваться механической коробкой передач

Во всех автомобилях с МКПП 3 педали: газ, тормоз и сцепление. Здесь они перечислены в порядке расположения справа налево. Такое размещение педалей не только на «леворуких», но и на «праворуких» машинах.

Сцепление – это как раз та педаль, которая после нажатия на нее разъединяет прижатые друг к другу диски сцепления. В результате этого вращение, создаваемое двигателем, перестает передаваться с карданного вала на другие элементы ходовой части транспортного средства. В автомобилях, на которые установлена МКПП, ее обязательно надо нажать перед тем, как переключать передачу.

Чтобы запустить двигатель на транспортном средстве, оснащенном механической КПП, потребуется выполнить следующие действия:

• нажать педаль сцепления;
• с помощью рычага установить нейтральную передачу в соответствии со схемой переключения;
• запустить двигатель, продолжая нажимать на педаль.

После этого педаль можно отпускать.

Для начала движения потребуется:

• при работающем двигателе полностью выжать педаль сцепления;
• переключиться на 1-ю передачу;
• плавно отпустить сцепление, одновременно с этим нажав на педаль газа.

После выполнения этих действий транспортное средство начнет движение.

Для переключения передач во время езды необходимо также выжимать сцепление. Нужно быть внимательным и следить, чтобы педаль была утоплена в пол авто до конца. Если между дисками сохраниться даже незначительный контакт, велик шанс повреждения валов МКПП.

Для того, чтобы понять, когда нужно переключать скорость, надо следить за тахометром. Если обороты мотора находятся в диапазоне от 2 500 до 3 000 в минуту, можно оставить текущую. Когда их число превысило эти значения, требуется переключение. Если его не произвести, транспортное средство начнет ощутимо вибрировать, управлять им станет существенно сложнее.

В ситуации, когда обороты снизились, то, наоборот, необходим переход на более низкую передачу.

Рекомендуется переключать передачи последовательно – от более низкой к более высокой. Тем не менее, допустимо «перепрыгнуть» через 1 – 2. Однако все-таки делать подобного не стоит – это сказывается и на общей динамике езды, и на состоянии МКПП.

Для того, чтобы снизить скорость и остановиться, потребуется выполнить следующие действия:

• выжать сцепление;
• отпустить акселератор;
• нажать на тормоз;
• переключить передачу на нейтральную.
