Проверка турбины
Перед установкой турбокомпрессора рекомендуют заменить масло, а также воздушный и масляный фильтры. Проверка турбины осуществляется в следующем порядке:
- осматриваются маслосливная и подающая части компрессора на предмет наличия посторонних примесей;
- проверяется катализатор (избыток выхлопных газов негативно повлияет на работу компрессора);
- осматриваются все каналы подачи воздуха на предмет загрязнений и засорений;
- проверяется скорость вращения ротора.
Ознакомление с устройством турбины поможет при проверке её работоспособности
Другими словами, проверка турбокомпрессора сводится к:
- контролю качества и количества выпускаемых из коллектора газов;
- проверке качества подачи свежего воздуха в компрессор;
- проверке выхода горячих газов из турбины;
- проверке выхода сжатого воздуха из компрессора.
Турбины на базе компрессора IHI VF10
Турбокомпрессор VF22
Субару больше прочих производителей экспериментировал с конфигурациями турбодвигателей. На тех же WRX-ах можно найти и Гарреты, и знаменитые Apexi, и Mitsubishi. Не последнее место в этом ряду занимает американский производитель IHI, суперчарджеры которого ставились на легендарные авто типа Chevrolet Camaro.
На ВАЗ устанавливают много вариантов турбин от IHI, в том числе:
- VF22
- VF23
- VF24
Это классические турбины для дрэг-рэйсинга, которые выходят на буст экстремально быстро, уже на 2800-2900 оборотах.
VF10 менее производителен, чем любой из этих вариантов. Пиковая мощность составляет порядка 250 лошадей (редко, при очень профессиональной настройке и сильном снижении ресурса – до 300). К сравнению, 20-е и 30-е номера способны развить до 325 и более коней. Но для вазовского мотора «десятка» (как и схожие с ней турбины VF11-20), по мнению многих специалистов по турбо, оптимальна.
Если сравнивать с TD04 и даже TD05, VF10 будет резвее на низах, но и турбояма ощутимее. ВАЗ 2114 с такой турбиной будет лучше себя чувствовать на дрэге или в кольцевых гонках с минимумом длинных прямых.
Немного теории
Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.
Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.
Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.
Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.
Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.
Статья в тему: Присадка для повышения вязкости масла в моторе: особенности работы, плюсы и минусы
Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.
Как уже было сказано, существует два типа компрессоров:
- Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
- Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.
Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:
- регулировочный клапан, который поддерживает заданное давление;
- перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
- стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
- воздушные патрубки;
- масляные патрубки (служат для смазывания и охлаждения турбины).
Турбины для автомобилей ВАЗ
Вариантов для установки турбины на модель 2114 много. Теоретически адаптировать можно что угодно, но лучше всего 8-клапанному двигателю подойдут следующие модели:
- Garret 1752;
- Mitsubishi TD04 (устанавливалась на автомобили Mitsubishi Lancer EVO, Subaru Impreza WRX, некоторые другие модели);
- IHI VF10 (этой моделью комплектовались машины Subaru Legacy I поколения), как вариант VF11-20 (сток для Легаси II поколения);
Список можно расширить десятками позиций, в том числе, более мощными турбинами TD05, TD06, VF23-30.
Тем более, если недостаточно денег на новое оборудование, несложно найти б/у киты в достойном состоянии в связи с переходом их владельцев на более мощное оборудование
Установка турбины на ниву своими руками
Автосервис предлагает установку на Ваши инжекторные «Нивы» турбонаддува , разработанного фирмами Турбо Инжиниринг и Диас-Сервис.
Реализуемые турбины применяемы к автомобилям Шевроле Нива и инжекторным Нивам. Увеличение мощности = 30%!
Специалистами этих фирм решена приоритетная задача форсирования – увеличение крутящего момента двигателя на низких и средних оборотах. Турбонаддув позволяет не только повысить литровую мощность и крутящий момент, но и добиться улучшения топливной экономичности
В свою очередь, сбережение горючего ведет к улучшению экологических показателей, которым в наше время уделяется особое внимание. Наконец, оснащение двигателя турбокомпрессором (турбиной) повысило активную безопасность и комфортность автомобиля. За основу был взят турбокомпрессор GARRETT модели GT17
По своим характеристикам он наиболее полно отвечает предъявляемым требованиям. В результате проведенной работы была существенно улучшена характеристика протекания крутящего момента двигателя (увеличение на 35% в зоне низких частот вращения коленчатого вала)
За основу был взят турбокомпрессор GARRETT модели GT17. По своим характеристикам он наиболее полно отвечает предъявляемым требованиям. В результате проведенной работы была существенно улучшена характеристика протекания крутящего момента двигателя (увеличение на 35% в зоне низких частот вращения коленчатого вала).
Двигатель прошел стендовые испытания по проверке:
1. Повышение мощности до 105 л.с. (по «штату» – 80 л.с.) при температуре окружающего воздуха +30°.
2. Увеличение крутящего момента со 120 до 170 Нм.
Для сохранения ресурса двигателя и трансмиссии абсолютная величина крутящего момента не превышает ТУ завода-изготовителя на детали и узлы трансмиссии.
Возможности модернизированного силового агрегата позволяют на 5-6 секунд уменьшить время разгона от 0 до 100 км/ч, двигаться «в натяг» по тяжелым грунтам и глубокому снегу на «верхнем» ряду раздатки, постоянно использовать 5 передачу КПП, без проблем устанавливать колеса большего диаметра и дополнительное оборудование.
Требования к качеству топлива остались прежние – бензин с октановым числом не менее 95.
Техническое обслуживание – стандартное для бензиновых машин с турбонаддувом.
Склонности силового агрегата к перегреву не выявлено.
Всем привет! Загорелся одной идеей, которая не дает мне покоя – хочу установить турбину на Ниву! А почему бы и нет? У меня знакомый на свою ВАЗ 2107 турбину поставил, если «классику» турбируют, то почему нельзя на Ниву поставить?? Если кто делал что-либо подобное, отпишитесь, пожалуйста, нужен совет, стоит или не стоит усилий осуществление подобной затеи?? И еще, касательно расходов – сколько стоит поставить турбину на Ниву?
На сток бессмысленное выкидывание денег
Ты что думаешь турбину прикрутишь и поедешь, если по уму то поршня кованые, впуск выпуск увеличенный, пайпы, интеркуллер, датчики и ещё много чего надо
да ладно главное что она есть
У нас танки газотурбинные больше не желают делать, а ты хочешь на ниву турбину, не рассчитана она на трассу и скоростя, а по гряземесу турбина ни к чему
стоит дорого , но на ниву то зачем , хочется покувыркаться ?)))
если инжектор — тогда теоретически это возможно, если карбюратор — тогда исключено!))
Как установить турбину на ваз 2109 карбюратор
Турбонаддув на ВАЗ – безусловно это экзотика. Но мощностные преимущества турбо моторов над «атмосферниками» сами по себе подстрекают появление все больше и больше машин, которые получили турбину. И далеко не все эти машины иномарки… Турбо на территории бывшего союза пока в новинку. Постараемся кратко и доступно описать примерный список переделок обычного атмосферного двигателя ВАЗ 21083, который устанавливали как на ВАЗ 2108, 2109, 21099, так и на первые «десятки».
Теория
Начнем пожалуй с теории. Есть просто наддув (механический наддув, чарджер) и есть турбонаддув. В обоих случаях наддув создает турбина, установленная между воздушным фильтром и впускным коллектором. Разница в том, что именно приводит ее в действие.
В первом случае турбину крутит сам двигатель. Из плюсов — прямая зависимость оборотов турбины (создаваемого турбиной давления) от оборотов, т.е. никакой запоздалой реакции (турбоямы). Из минусов — двигатель тратит часть своей мощности на раскрутку турбины.
Турбонаддув более сложен т.к. состоит из 2 турбин. Одна нагнетает в двигатель больше воздуха и приводится в действие другой турбиной, которая установленна сразу за «пауком» (выпускным коллектором). Таким образом цепочка выглядит следующим образом: выхлопные газы вращают одну турбину, которая соединена со второй турбиной, нагнетающей воздух в двигатель. Плюс турбонаддува в том, что он имеет больший КПД т.к. не требует мощностных затрат двигателя на его вращение. Минус турбо в присутствии эффекта «турбоямы». Как это выглядит? Вы резко жмете «газ в пол» и ждете моментальной реакции от двигателя. А чтобы турбо-двигатель выдал максимум мощности требуется достаточно раскрутить турбину, которая «оживает» только когда двигатель достиг 3000-3500 оборотов/мин.
Турбины условно можно поделить на 2 группы: низкого давления (примерно до 0,2-0,6 бар) и высокого давления (до 1 бара и выше). Если для турбины высокого давления требуется довольно серьезная доработка двигателя, то для турбины низкого давления можно оставить практически всё заводским, но об этом далее.
Зачем нужно турбо на ВАЗ?
Фактически главная цель это получение максимально возможного количества лошадок. Ну по крайней мере у любителей погонять так точно J При одном и том-же рабочем объеме турбированный мотор может иметь чуть-ли не в 2 раза большую мощность при примерно том-же расходе топлива. Так в последнее время в моду вошли малолитражные турбодвигатели. Fiat уже довольно давно строит маленькие городские хетчбеки с турбо-моторами и динамикой седана с 3-3,5 литровым мотором. Простой тому пример Fiat Grande Punto с турбо мотором объемом 1.4 и мощностью от 120 до 150 лошадок, а в некоторых модификациях и до 180. Подобные моторы впрочем появились и у VW.
Как можно форсировать турбированный двигатель?
Специфика этих моторов такова, что если некоторые усовершенствования практически ничего не дают на атмосферниках, то на турбо полученные результаты просто потрясают. Простой пример – прямоток. У многих бытует мнение, что с ним двигатель легче «дышит» и крутится, наш форум тому доказательство. Но то лишь субъективные мнения. Если в случае с атмосферным двигателем мощность придает больше звук, чем сам прямоток, то на турбо правильным впуском и выпуском можно добиться очень неплохих результатов.
Та-же картина и с такой популярной доработкой как чип-тюнинг. Если атмосфернику эта процедура даст не более 10% мощности, то турбо с легкостью до 25%
Турбо кит 250 л. ВАЗ 2108 – 2115
Турбо кит 250 л.с. ВАЗ 2108 – 2115
104 600 ₽
106 450 ₽
Клубная цена: 99 370 ₽
Комплект деталей для увеличения мощности автомобилей ВАЗ Самара и Самара 2 до 250 лошадиных сил. Предназначен для автомобилей, оснащенных 16 клапанным двигателем ВАЗ 2112 / 21124. Заявленная мощность достигается установкой турбокомпрессора TD05H-16g. Давление наддува 1 бар.
Цена
104 600 ₽
106 450 ₽
Наименование Значение
Вес 30 кг.
Длина 900 мм.
Ширина 400 мм.
Высота 400 мм.
Бренд Clubturbo
Наименование Количество
Турбокомпрессор Mitsubishi TD05H – 16G style
1
Турбоколлектор 16 кл. фланец Subaru, бюджетный
1
Болт М10х45х1,25 (31/6)
5
Гайка М10х1,25 (1/9)
5
Приемная труба ВАЗ, TD04L, бюджетная
1
Болт банджо М10×1,5
1
Шланг маслоподачи Clubturbo (длинна 50 см) 10-14 мм
1
Болт забора масла из ГБЦ ВАЗ для подачи в турбокомпрессор
1
Шайба медная 10 мм (73/7)
2
Шайба медная 14 мм (73/12)
6
Болт банджо М14×1,5
2
Шланг подачи тосола Clubturbo 14 мм
2
Фитинг AUTOBAHN88 AN8 45 градусов черный
2
Фитинг AUTOBAHN88 AN8 90 градусов, черный
1
Фитинг составной AN8, черный
1
Фланец слива масла с турбокомпрессора для Garrett GT17/28/30/35, сталь
1
Шланг армированный AN8 в нейлоновой оплетке
0.5
Пайпинг ВАЗ 2108 – 2115
1
Патрубок силиконовый, переход 51-60 мм (2″-2,35″) черный
1
Патрубок силиконовый, 90 гр. 51 мм (2″) черный
1
Патрубок силиконовый, переход 57-63 мм (2,25″-2,5″) черный
1
Патрубок силиконовый, 90 гр. переход 51-57 мм (2″-2,25″) черный
2
Хомут 50/70
8
Хомут 70/90
2
Патрубок силиконовый, 25 мм
1
Хомут 25/40
2
Blow off Forge
1
Интеркулер фронтальный (700x230x65), входа 57 мм
1
Ресивер Clubturbo Kalina 16v, без резки рамки
1
Датчик температуры воздуха, пластиковый
1
ДАД Motorola 6250 (1,5 бара)
1
Форсунка топливная Bosch 430 сс, 60 мм, 1 штука
4
Насос топливный погружной 170 л/час CreditParts CT170, серебро
1
Поршни турбо ВАЗ 2112 Ф 82,0 мм, камера 16 куб.см, без пальцев (комплект 4 штуки)
1
Сообщить о наличии
Кольца поршневые 82,0 мм ВАЗ 21083 (1,5/2,0/3,947), комплект на 4 цилиндра
1
Комплект прокладок для двигателя ВАЗ 2112
1
Гайка М6 с юбкой (3/3)
2
Шпилька М6х22 (125/8)
2
Шланг силиконовый вакуумный, 4 мм (синий)
2
Хиты продаж
Большинство спортивных автомобилей ВАЗ классического семейства, предназначенных для гонок по дорожному покрытию хорошего качества имеют довольно низкую высоту подвески и низкое расположение центра тяжести.
IMG_9497
Следом процесс постройки споткнулся о коробку передач. Вернее, об отсутствие подходящей трансмиссии. Вазовская коробка выдерживает до 200 сил, но не 400, до которых в итоге разогнали мотор. В процессе постройки КП в буквальном смысле разрывало несколько раз, а после ее вскрытия внутри была каша из шестеренок, плавающих в масле. Хозяин менял их раз в неделю — я ни капли не преувеличиваю.
В конце концов стало очевидным, что нужно искать «донора». Им стала легендарная раллийная Lancia Delta Integrale. Установив ее коробку на «восьмерку», осталось найти приводы колес и кулису. И если с кулисой было все довольно просто (подошла от Mitsubishi Lancer Evolution VIII), то вот насчет приводов пришлось пораскинуть мозгами. И что вы думаете? Приводы от той же «Лянчи»? Или, может, от Evo? Снова мимо, потому как сделаны они из армейских (!) торсионов. Взяли кусок подвески от боевого БТР и изготовили приводы. Это все равно что сделать из водородной бомбы хлопушки на Новый год.
Турбины на базе турбо-компрессора TD04
Турбина TD04L с актуатором
Компрессор Mitsubishi TD04 и различные его инварианты (TD04H, TD04L, TD04HL и другие) – одна из самых распространенных в России японских турбо-систем. Устанавливался на Mitsubishi Lancer Evolution IV-V поколения, турбодизельные Mitsubishi Pajero, а так же многие модели Subaru середины 1990-х годов.
Преимущество этого компрессора в том, что в заводском исполнении позволял снимать с двигателей 1,6 – 2,0 литра солидные 280 – 340 Нм и 280 л.с. К тому же она компактно размещается под вазовским капотом.
Высокопроизводительные турбины типа Garret GTX30 (устанавливались на Toyota Chaser или Mark II и немецкие автомобили типа BMW в кузове e39) разместить под капотом труднее. Прецеденты есть, но сделать это самостоятельно непросто.
Качество сборки японской турбины выше китайских Гарретов, а запас ресурса позволяет приобретать даже видавшее виды оборудование. Отличительная особенность турбины – ровная полка крутящего момента. Пиковые показатели различаются в зависимости от разновидности компрессора и дополнительного оборудования.
Для гонок, где разгон имеет первостепенное значение, лучше рассматривать другие турбины. На трассах с длинными прямыми, где есть возможность полноценно использовать максимальные обороты в 4 – 4,5 тысячи, TD04 может потягаться и с более производительными моделями.
Стоит ли заниматься установкой турбины своими руками?
Отсюда плавно вытекает следующий вопрос: можно ли установить турбину своими руками? Ответ — теоретически можно, но крайне не рекомендуется. Так как установка и настройка подобной системы достаточно трудоемкая и сложная, необходима полная герметичность, а в процессе монтажа недопустимо попадание масла, песка и прочих мелких частиц, так как все это может забить крыльчатку и вывести турбину и не только из стоя.
Следовательно, один из важнейших пунктов — наличие опытного мастера, который точно знает, что и как нужно делать и сможет детально проконсультировать по всем вопросам заранее и в процессе тюнинга. Особенно это касается турбонаддува высокого давления, куда любителю лучше вообще не соваться, ради собственной безопасности и сохранности транспортного средства.
Еще стоит помнить, что самый простой наддув, скорее всего не даст никакого заметного результата. А для чего-то более результативного придется модифицировать еще ряд систем автомобиля. Как минимум, тормозную систему, трансмиссию и систему воздушных фильтров, что в разы увеличит, итак, ощутимые финансовые вложения.
Читать также: Лицензия инструктора по вождению

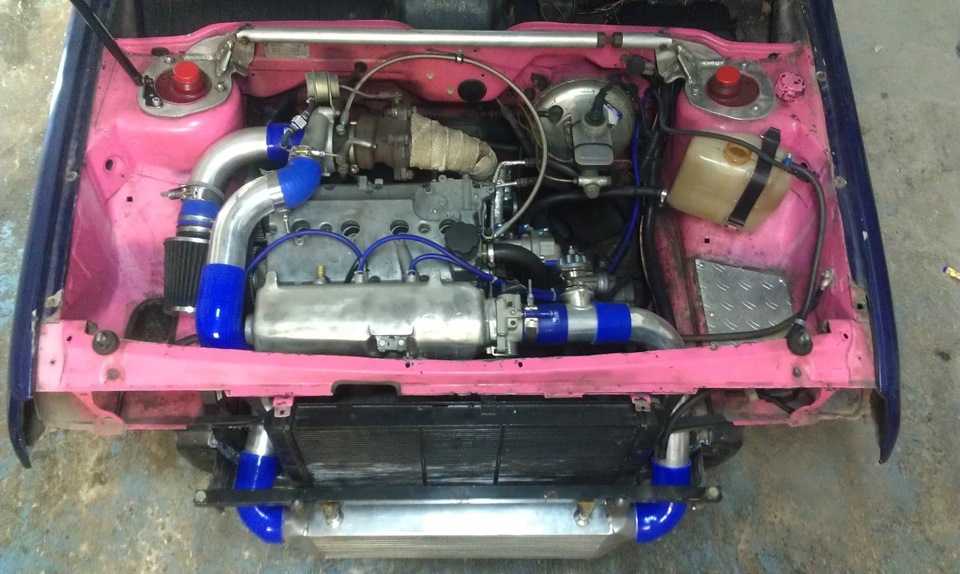

ВАЗ 2108 турбо: характеристики, установка газотурбинного нагнетателя
Что такое турбонаддув
Наддув имеет в своей комплектации одну турбину, за работоспособность которой отвечает двигатель. При этом турбонаддув получил несколько турбин. Механизм работы заключается в том, что первую турбину приводят в работоспособное состояние выхлопные газы, а уже она активизирует вторую турбину, нагнетающую в двигатель необходимое количество воздуха.
Также необходимо обратить внимание на то, что у турбонаддува большая степень КПД. Это происходит вследствие того, что двигатель практически не прилагает усилий для активизации работы вращающегося механизма
Турбины можно разделить условно на две категории. К первой относятся агрегаты с незначительным давлением, не превышающим 0.5 бар, а ко второй — с существенно повышенным давлением, порой достигающим 1 бар.
Характеристики турбо
Турбина на ВАЗ 2108 потребуется автомобилю для получения максимальной работоспособности двигателя. Обычно предпочтение такой модернизации транспортного средства отдают любители быстрой езды, которые дополнительно оборудуют большинство элементов машины, чтобы получить возможность развивать высокую скорость за короткое время.
У стандартного двигателя, на который была установлена система, мощность работы турбо сразу увеличивается в несколько раз. Примечательно, что расход топлива при этом практически не увеличивается. Именно это является основным положительным моментом в малолитражных турбодвигателях.
Конечно, не все улучшения атмосферных двигателей могут принести желаемый результат. Например, в среде автомобилистов популярно мнение о том, что прямоток существенно облегчает работу двигателя. А это, в свою очередь, увеличивает его крутящий момент.
Однако не стоит доверять слухам, не проверенным экспериментальным путем. Дело в том, что если в ВАЗ 2108 стоит атмосферный двигатель, прямоток позволит увеличить в большей степени звучание мотора, а не его мощность. В то же время, если выполнить правильный впуск/выпуск на ВАЗ 2108, турбо покажет весьма хорошие результаты работы.
Приблизительно то же происходит при проведении чип-тюнинга, в свое время сделавшего настоящий фурор (из-за улучшения скорости с помощью обычной программы).
Особенности установки
Обратите внимание на установку в ВАЗ 2108 турбодвигателя с низким давлением и распределительным впрыском. Турбонаддув является наиболее рациональным изобретением человечества
Это объясняется тем, что конструкция напрямую зависит от грамотной утилизации отработанных выхлопных газов. Впервые преимущества, которые дает установленный турбо, показал миру известный изобретатель Альфред Бюхи.
Хотя к установке на 2108 турбо длительное время сохранялось негативное отношение, сегодня часто можно встретить модернизированный таким образом автомобиль. Причем возникновение неполадок было сведено к минимуму, а эффективность установки оказывается все более очевидной.
При этом немаловажным фактором является то, что турбина на ВАЗ 2108 может быть установлена в любом автосервисе. Благодаря проведенным тестам можно быть полностью уверенными в том, что при незначительном увеличении расхода топлива вы получите увеличение мощности и крутящего момента практически наполовину.
Если по какой-то причине вы не можете воспользоваться услугами профессионалов из автосервиса, можно выполнить самостоятельную установку турбонаддува на автомобиль. Однако для правильного проведения монтажа необходимо обязательно ознакомиться с некоторыми тонкостями работы. Приобретите в специализированном автомобильном магазине небольшой турбокомпрессор, турбина у которого находится в центре конструкции.
Для того чтобы получить возможность в полной мере контролировать количество отработанных выхлопных газов, которые будут попадать в конструкцию в обязательном порядке, установите на автомобиле перепускной патрубок. Благодаря ему при необходимости можно будет отводить определенное количество газов мимо функционирующей турбины.
Кроме того, обратите внимание: на впуске лучше всего использовать дрессирующие шайбы сменной конструкции
Некоторые нюансы которые стоит учесть после установки
Как и у любой другой сложной системы у турбокомпрессора есть особенности, которые настоятельно рекомендуется учитывать при ее эксплуатации. Причем халатное отношение к этим требованиям способно сократить срок службы до минимума и расходы на тюнинг так и не окупятся.
Вот несколько основных моментов:
- Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
- Желательно использовать только рекомендованное производителем масло.
- Не допускать резкого старта с большими нагрузками.
- Не допускать резкой остановки двигателя при нагрузках.
- Не допускать долгой работы на холостом ходу.
- Герметичность.
- Своевременно менять воздушный фильтр.
https://youtube.com/watch?v=w8zKbrHr3Tc
Плюсы и минусы установки
Для начала стоит разобраться, что собой представляет сам турбокит. Турбокомпрессор на карбюратор очень большая редкость из-за сложности самой системы, которая должна работать идеально и слажено как в целом, так и в каждом отдельном своем узле. А высокие температуры, несомненно, требуют использования специфических и дорогих материалов. И это при том, что карбюраторный двигатель даже на уровне конструкции не был рассчитан под наддув. Если говорить о возможности появления подобной модификации на заводских моделях ВАЗ, то вероятность этого стремиться к нулю из-за стоимости самого компрессора, который добавит, минимум, 10% к конечной стоимости автомобиля. Что, в свою очередь, не представляется возможным, если учесть ценовой сегмент данных авто.
