Самостоятельный ремонт и замена блока предохранителей на ваз 2107 карбюратор и инжектор

Монтажный блок

Монтажный блок реле и предохранителей представляет собой центральное распределительное устройство, к которому при помощи колодок традиционно присоединяются жгуты проводов из разных зон машины. Блок устанавливают как под капотом, так и в автомобильном салоне.

Конструкция включает в себя:

• пластмассовый корпус;
• печатные платы;
• электромагнитные, а также электронные реле для управления режимами работы использования электрической энергии;
• встроенная бортовая система, необходимая для полноценного контроля работоспособности разных узлов и агрегатов;
• набор предохранителей на разные номинальные токи.

Чаще всего на крышке монтажного блока можно обнаружить символы функционального назначения, позволяющие понять, по какой схеме следует проводить подключение. Для исключения ошибок, связанных с неправильным присоединением, однотипные колодки отличаются разными номерами и цветовым исполнением вставок.

Монтажные блоки обычно отличаются составом реле, от которых зависят функциональные возможности и особенности управления транспортным средством. Подкапотный блок

Подкапотный блок предохранителей – это основа защиты электрической системы транспортного средства. Данный агрегат установлен в моторном отсеке, а точнее – с левой стороны по ходу движения машины, вблизи бачка омывающей жидкости. Оборудование также включает в себя реле и предохранители, отвечающие за функциональное состояние автомобиля.

Каждый предохранитель должен быть исправным. При появлении перебоев в функционировании электротехники или световых приборов, непонятных щелчков следует заподозрить перегорание. В обязательном порядке перегоревшие предохранители заменяются на новые с соблюдением схемы подключения. От учета этих особенностей зависит функциональность и безопасность машины.

Особенности автомобильных предохранителей

Доступное описание блока предохранителей позволяет понять, какими бывают устройства легковых автомобилей.

Распространенные виды устройств:

• керамические модели;
• плоские агрегаты;
• стеклянные трубки.

Большинство автомобилей, выпущенных до 1980 года или чуть позднее, обладает предохранителями в виде керамических трубок. Стеклянные модели также считаются устаревшими, поэтому они практически не встречаются в наши дни. Плоский блок предохранителей является наиболее востребованным в наши дни, причем предусматривается легкое подключение к блок-щиту путем вставки проводов в специальные отверстия.

Внимание! Многие водители интересуются, где находится блок предохранителей. Чаще всего щиток устанавливается в передней части автомобильного салона, а точнее – в районе водительского сиденья

При этом предохранители обычно скрываются пластиковой крышкой, которая зачастую оказывается четко помеченной. Если открыть крышку, можно увидеть строку разноцветных проводов и контактных точек хаотичного порядка, но при этом все соответствует определенным закономерностям. Во многих ситуациях схема блока предохранителей располагается на обратной стороне крышки или рядом с ней, вследствие чего можно понять, какой предохранитель какому электрическому или световому прибору машины соответствует.

Некоторые автомобили также обладают небольшим количеством запасных предохранителей и даже специальным съемником, позволяющим успешно снять старый агрегат и установить новый прибор. Многие водители в состоянии самостоятельно провести замену блока, так как поставленная задача не обладает какими-либо сложностями.Определить перегоревшее изделие оказывается очень легко. Если прибор сгорел, будет заметен расплавленный «мост» внутри конструкции, который соединяет два разных контакта. Замену разрешается проводить только если новое устройство обладает оптимальной силой тока и способно проявить высокий уровень функциональности.

Если блок не удалось найти под приборной панелью, беспокоиться не следует. Второй вид блока предохранителей может располагаться под капотом транспортного средства. Его поиски зачастую проводятся в минимальные сроки и без лишних усилий. К тому же на верхней крышке блока присутствует очевидная схема, позволяющая сориентироваться в том, что нужный агрегат оказался найденным. Под капотом можно найти не только плоские устройства, но и дополнительные изделия, отличающиеся большими размерами и необходимые для защиты крупных электрических узлов или даже целой электросистемы транспортного средства. Процедура замены ничем не отличается от переустановки оборудования, которое может быть установлено перед приборной панелью. Нужно всего лишь найти перегоревший предохранитель, вытащить его и установить вместо него новый, после чего – закрыть блок крышкой.

Автомобильные предохранители также различаются по номиналу, который в обязательном порядке выражается в амперах. Мощность изделий влияет на цвет используемой пластмассы, поэтому схемы основаны не на стремлении к красоте, а к удобству. Красные модели обладают номиналом в 10 ампер, зеленые – в 30. В блоке также находятся запасные изделия, позволяющие при необходимости провести оперативную замену.

В последнее время отмечается активное распространение термобиметалических предохранителей многократного действия. Их устройство и принцип отображаются даже в названии. Конструкция представляет собой две пластины с серебряными контактами на обоих концах. Одна из пластин создается из сплава двух металлов, свойства которых отличается, причем упругость конструкции гарантирует сомкнутость контактов для безопасного прохождения тока. При коротком замыкании пластина перегревается и разгибается, вследствие чего контакты размыкаются. После остывания гарантируется возвращение пластины в исходную позицию, причем ток вновь может проходить по имеющейся цепи. Если даже устанавливается подобная конструкция, нужно ориентироваться на звуковые характерные щелчки для своевременного выявления неисправности и возможности ее устранения.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Схема реле и предохранителей в авто

На обратной стороне крышки блока изображена карта расцепителей. Для каждого предохранителя указаны номер, под которым он установлен, номинальный ток и защищаемое устройство. Например, в Volkswagen Polo 5-го поколения расцепитель для прикуривателя стоит на позиции F42, на чертеже рядом с его обозначением проставлены буквы CIG (сокр. от cigarette). Расшифровка значков и литерных сочетаний приведена в инструкции к авто.

Если схема предохранителей на крышке блока отсутствует, рекомендуется сделать ее самостоятельно, опираясь на сведения из мануала. Она пригодится, когда потребуется срочный ремонт в полевых условиях.

Аналогичную карту составляют и для реле.

Пример схемы.

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)
F5(20A)	Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
F6(30A)	Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)	Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)	Правая противотуманная фара
F9(7.5A)	Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)	Лампы габаритных огней по правому борту
F12(7.5A)	Правая фара (ближний свет)
F13(7.5A)	Левая фара (ближний свет)
F14(7.5A)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)	Правая фара (дальний свет).
F16(15A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

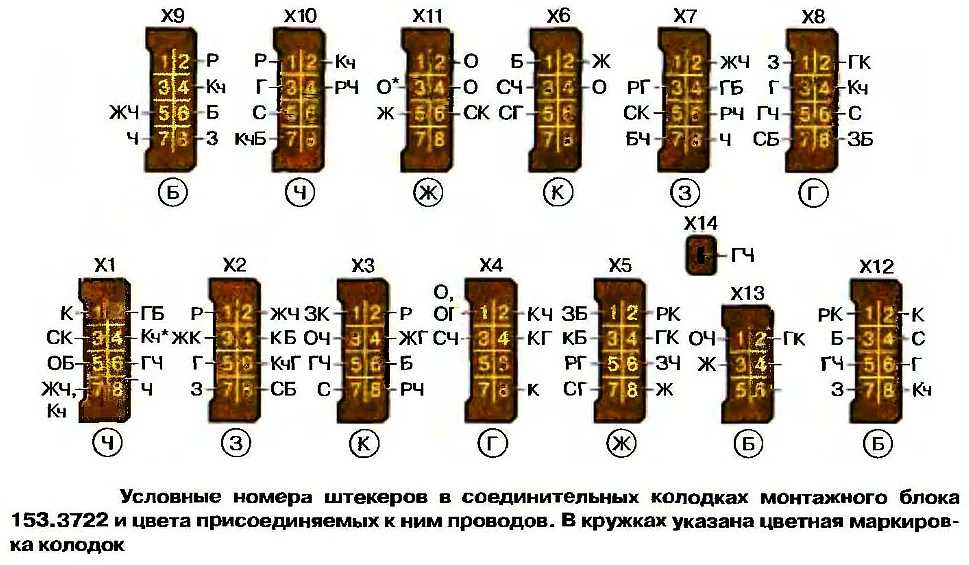

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема расположения, распиновка

Наименование / ампераж (А)	Обозначения / за что отвечают
F1 (10)	Резервация
F2 (10)	Указатели поворотников, аварийка, контрольная лампа аварийки
F3 (10)	На стоп сигнал, подсветка салона автомобиля ВАЗ 2109
F4 (20)	Подогрев заднего стекла, штепсель, на прикуриватель
F5 (20)	Звуковой сигнал
F6 (30)	Зарезервировано
F7 (30)	Вентилятор на печку, омыватель лобового стекла, реле активации кулера радиатора, обогрев заднего стекла, контрольная лампа, освещение вещевого ящика
F8 (7,5)	Зарезервировано
F9 (7,5)	Зарезервировано
F10 (7,5)	Левые габариты
F11 (7,5)	Правые габариты
F12 (7,5)	Ближний свет (правая)
F13 (7,5)	Ближний свет (левая)
F14 (7,5)	Левая фара ДС
F15 (10)	Правая фара ДС
F16 (10)	Индикатор дальнего света, бензонасос

Обозначения и маркировка монтажного блока реле

Номер	За что отвечает
Р1	Очистители (дворники) передней оптики
Р2	Омыватель заднего стекла
Р3	Реле лампы поворотников, световой сигнализации
Р4	Моторчик стеклоочистителей
Р5	Диагностика контрольных ламп на приборке (высокая панель)
Р6	Защита от перенапряжения
Р7	Защита ламп дальнего света
Р8	Защита ламп ближнего света
Р9	Вентилятор системы охлаждения
Р10	Клаксон
Р11	Резервация
Р12	Резервация

Цена БП нового образца от 2000 рублей, поштучно плавильные элементы от 100 рублей, комплект от 350 – 450 рублей в зависимости от производителя.

В евроблоках силу тока предохранителей увеличили на 0,5 Ампера. Вместо старых 7,5 Ампера, устанавливают 8,0 Ампер. Это помните при выборе, покупке расходных материалов при ремонте, замене на ВАЗ 2109 (8, 16 клапанов).

Признаки неисправности предохранителей

• Модуль изменил цвет, видны точки черного цвета на поверхности, нагар;
• На панели приборов сигнализирует индикатор о неисправности в моторном отсеке;
• При запущенном моторе, включенном зажигании, заряженной АКБ некоторые механизмы, не работают, или работают некорректно;
• В салоне машины слышен запах гари, плавленого в области расположения монтажного блока;
• Модули на ощупь горячие.

Расшифровка предохранителей Нива Шевроле

Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.

Таблица предохранителей и реле основного блока Нивы Шевроле

Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:

• до 2009 года;
• после 2009 года;

Каждая таблица имеет свои особенности и путать их не стоит.

Вариант до 2009 года:

Номер элемента	Номинал	Обозначение
F1	5 А	Габаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой блок-фары, индикатор включения дальнего света.
F4	—	Резерв.
F5	30 А	Стеклоподъемники.
F6	15 А	Блок штатной сигнализации.
F7	20 А	Прикуриватель, клаксон.
F8	20 А	Обогрев заднего стекла.
F9	20 А	Обогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей.
F10	20 А	Резерв.
F11	5 А	Габаритный свет по правому борту.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	—	Резерв.
F15	—	Резерв.
F16	10 А	Указатели поворота и аварийная сигнализация.
F17	7,5 А	Стоп-сигналы, плафон освещения салона, лампа Check Engine.
F18	25 А	Переключатель отопителя и его электродвигатель.
F19	10 А	Указатели поворота.
F20	—	Резерв.
K1	—	Не используется.
K2	—	Реле очиститель ветрового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели.
K7	—	Реле обогрева заднего стекла.
K8	—	Не используется.

Вариант после 2009 года:

Номер элемента	Номинал	Расшифровка
F1	5 А	Габаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой-блок фары, индикатор включения дальнего.
F4	10 А	Левая ПТФ.
F5	30 А	Стеклоподъемники.
F6	15 А	Прикуриватель.
F7	15 А	Звуковой сигнал, освещение багажного отсека.
F8	25 А	Обогрев заднего стекла и зеркал.
F9	20 А	Кнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя.
F10	20 А	Блок управления блокировкой дверей.
F11	5 А	Габаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	10 А	Правая ПТФ.
F15	20 А	Электропривод наружных зеркал, блок управления подогревом сидений.
F16	10 А	Указатели поворота и аварийной сигнализации.
F17	7,5 А	Освещение салона, контрольная лампа ручника, стоп-сигнал.
F18	25 А	Вентилятор отопителя, переключатель печки.
F19	10 А	Питание реле указателей поворота.
F20	7,5 А	Задняя ПТФ, блок управления штатной сигнализации и зуммера.
K1	—	Не задействовано.
K2	—	Реле стеклоочистителя лобового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла.
K7	—	Реле обогрева заднего стекла.
K8	—	Резерв.

На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:

1. Стартер.
2. Обогрев сидений.
3. Противотуманные фары.
4. Звуковой сигнал.

Таблица предохранителей и реле системы впрыска в Ниве Шевроле

Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!

Расшифровка элементов:

1. Реле правого вентилятора (малая скорость).
2. Предохранитель вентилятора (50 Ампер).
3. Предохранитель топливного насоса (15 Ампер).
4. Питание ЭБУ (15 Ампер).
5. Реле правого вентилятора на высокой скорости.
6. Реле левого вентилятора на высокой скорости.
7. Реле бензонасоса.
8. Главное реле системы управления двигателем.
9. Предохранитель левого вентилятора (50 Ампер).
10. Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.

Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.

Процесс снятия и замены

В процессе смены деталей БП нет ничего трудного, поэтому этот процесс мы описывать не будем. Зато мы расскажем вам, как произвести смену БП старого образца на устройство нового образца.

В первую очередь, отключите аккумуляторную батарею. Теперь откройте водительскую дверь и при помощи отвертки подденьте два фиксатора крепления декоративной обшивки салона. Отодвиньте ее в сторону и вы увидите блок. используя крестообразную отвертку открутите винты крепления БП. Делайте это аккуратно, чтобы в процессе не слетели провода с клемм.
Как только БП откручен, отведите его вниз. Но не тяните его сильно, чтобы не оборвать провода

Обратите внимание! Перемычки необходимо устанавливать на те провода, через которые с моторного отсека поступает напряжение. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования.
Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
Теперь вам нужно по очереди демонтировать каждый провод, начиная с первого предохранителя со старого БП, и смонтировать его на новый

ту операцию проделайте с каждый контактом, до самого последнего провода. Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.

На этом замена БП на устройство нового образца окончен. Как вы видите, в этом нет ничего трудного, но если вы не уверены в том, что все сделаете верно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

Реле стартера ВАЗ 2110: характеристики

У модели 2110 с инжектором 2 реле стартера — одно из них главное и находится в основном блоке, а второе — непосредственно на конструкции этого элемента зажигания. Его задача состоит в возврате шестерни стартера в первоначальное положение и синхронизации работы узлов.

Возможные неисправности

Основные поломки реле стартера 2110, которые выделяют автовладельцы, включают:

1. окисление проводов и элементов соединения;
2. разрывы цепей питания;
3. проблемы с креплением;
4. проблемы срабатывания.

Первая из проблем устраняется зачисткой проводов или их заменой. Только сменой поврежденного элемента можно устранить разрыв в цепи питания. Третья проблема – самая простая в решении, поскольку достаточно завинтить гайки. При сложностях срабатывания необходимо менять поломавшуюся деталь.

Расшифровка блока предохранителей и реле ВАЗ 2109 2108 21099, нового образца

Расшифровка актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Замена предохранителя

В одной из таблиц найдите устройство, которое перестало работать – рядом будет стоять обозначение предположительно перегоревшего элемента. Заодно Вы поймёте, где находится блок предохранителей.

Откройте крышку блока, отыщите и извлеките проблемный предохранитель, ориентируясь по схемам. Такой же алгоритм касается вышедшего из строя реле.

Если контакт внутри оборван, значит, он перегорел. Однако это не всегда заметно, поэтому лучше сделать прозвонку тестером.

Перед заменой обязательно выясните причину перегорания.

Новый защитный компонент должен соответствовать всем характеристикам старого: такой же формат, цвет и обозначение предельной силы тока.

Особенности электрооборудования

Кроме того, автопроизводителем осуществлялась заводская подготовка под установку:

• электрических стеклоподъемников;
• гидроусилителя руля;
• противотуманных фар в переднем бампере.

Электрическая схема ВАЗ 2110

Появление на автомобиле системы впрыска топлива и электронного зажигания существенно повысили требования к электрическим компонентам. Сила тока возросла, и многим приборам потребовались реле для защиты. (См. также статью Установка противотуманных фар на Гранту: особенности .)

Вот почему, начиная с 2000 года, на моделях с электронной системой потребовалось более качественно защитить контакты. Поэтому, в цепь управления ПТФ между кнопкой в салоне и «+» установили реле. А сама кнопка была заменена на двухрежимную.

На представленной иллюстрации отмечено:

• противотуманные фары (передние);
• реле включения ПТФ с выводами 30, 85,86 и 87;
• монтажный блок, к которому подключается реле;
• переключатель наружного освещения на панели приборов;
• кнопка включения противотуманных фар;

• к источнику питания (генератору и АКБ);
• к кнопке выключателя освещения приборов.

Противотуманные фары ВАЗ 2110

Владельцы автомобилей десятого семейства разных лет выпуска оказались в неравном положении, поскольку, во-первых, имели разную электрическую схему:

• Кнопка включения задних ПТФ с фиксацией и без реле защиты (в моделях до 2000 г. в.);
• Кнопка без фиксации и с реле в цепи включения ПТФ (модели с 2000 г. в.).

Во-вторых, на первых моделях установка ПТФ в переднем бампере была не предусмотрена. Т.е. при возникновении желания у владельца, ему необходимо самому решать все вопросы с монтажом. Либо приобретать доработанный бампер, цена на который слишком высока. (См. также статью Установка противотуманных фар на Шевроле Лачетти: особенности .)

Где находятся монтажный и дополнительные блоки?

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В предыдущих версиях под капот устанавливался черный ящик.

Найти эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля — возле левой ноги водителя. При необходимости его можно удалить без дополнительных материалов. Если вы получите монтажный блок, вы найдете еще один за ним. А вот в отечественных автомобилях этого модельного ряда их три:

Главный блок предохранителей. Находится в удобном месте — слева от руля;

Если вы вдруг сломали этот блок, не расстраивайтесь, вы всегда можете заказать новый здесь.

Две дополнительные панели. Находится в торпеде. Один из них находится внутри ниши за основным блоком, другой — с противоположной стороны.

Рекомендуется осматривать каждый черный ящик, чтобы при необходимости можно было легко установить новые предохранители.

Заключение

Используя схемы и таблицы с обозначениями предохранителей и реле Лада Веста, можно легко находить перегоревший элемент. Останется только открыть соответствующий блок и произвести замену.

В этом видео автор описано где находится блок предохранителей Лада Веста и как снять крышку.

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60
