Блоки под капотом
Главный блок
Основной блок с предохранителями и реле расположен рядом с аккумулятором.
Схема
Назначение
| R1 | Реле электродвигателя вентилятора конденсатора кондиционера – высокая скорость |
| R2 | Реле звукового сигнала |
| R3 | Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость |
| R4 | Много функциональный блок управления 1 |
| R5 | Реле обогревателя лобового стекла — очистители лобового стекла |
| R6 | Реле электромагнитной муфты компрессора кондиционера |
| R7 | Резерв |
| 1 | 120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^) |
| 2 | 60A Блок предохранителей/ реле, моторный отсек 1 |
| 3 | 40А Замок зажигания |
| 4 | 40А Электропривод сидений, электропривод стекло подъёмников |
| 5 | 20А Управление двигателем |
| 6 | 20А Управление двигателем |
| 7 | — |
| 8 | 15А Дополнительное оборудование |
| 9 | 25А Подогреватель топливного фильтра |
| 10 | 25А Кондиционер |
| 11 | 20А Кондиционер |
| 12 | 15A Реле обогревателя лобового стекла – очистители лобового стекла |
| 13 | — |
| 14 | 20A Автоматическая коробка передач |
| 15 | 10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация |
| 16 | 15A Анти блокировочная система тормозов (ABS), стоп-сигналы |
| 17 | 10А Аудиосистема, прикуриватель, часы |
| 18 | 10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| 19 | 10А Кондиционер |
| 20 | 20A Противотуманные фары |
| 21 | 10A Звуковой сигнал |
| 22 | 20A Очиститель/ омыватель лобового стекла |
| 23 | 10A Система управления двигателем, задний габарит(правый) |
| 24 | 10A Лампа заднего левого габарита |
| 25 | 10A Лампа ближнего света (левая) |
| 26 | 10A Лампа ближнего света (правая) |
| 27 | 10A Лампа дальнего света (левая) |
| 28 | 10A Лампа дальнего света (правая) |
| 29 | Резерв |
| 30 | 40A Нагреватель охлаждающей жидкости |
Блок с реле
Схема
Описание
- Реле подкачивающего топливного насоса
- Реле форсунки
- Реле системы (экстренное торможение)
- Резерв
- Реле системы управления двигателем
- Реле блока управления дроссельной заслонкой
- Резерв
Хотите помочь дополнить материал? Мы будем рады вашим комментариям.
Наружное оформление кузова
Эмблемы
Снятие
- Передняя эмблема трех ромбов.
- Эмблема на капоте.
- Задняя эмблема трех ромбов.
1. Снять переднюю эмблему трех ромбов (1).
2. Для автомобилей с левым расположением рулевой колонки, для общего экспорта: снять эмблему на капоте (2).
3. Снять заднюю эмблему трех ромбов (3).
Установка
1. Очистить поверхности установки эмблем на кузове изопропиловым спиртом.
2. Удалить защитную пленку с обратной стороны эмблемы и установить эмблему в нужное место.
Внимание: При установке эмблем температура окружающего воздуха должна составлять 20 – 38 ºС, а воздух не должен быть запылен. Если температура ниже 20 ºС необходимо подогреть место установки на кузове до температуры 20 – 38 ºС

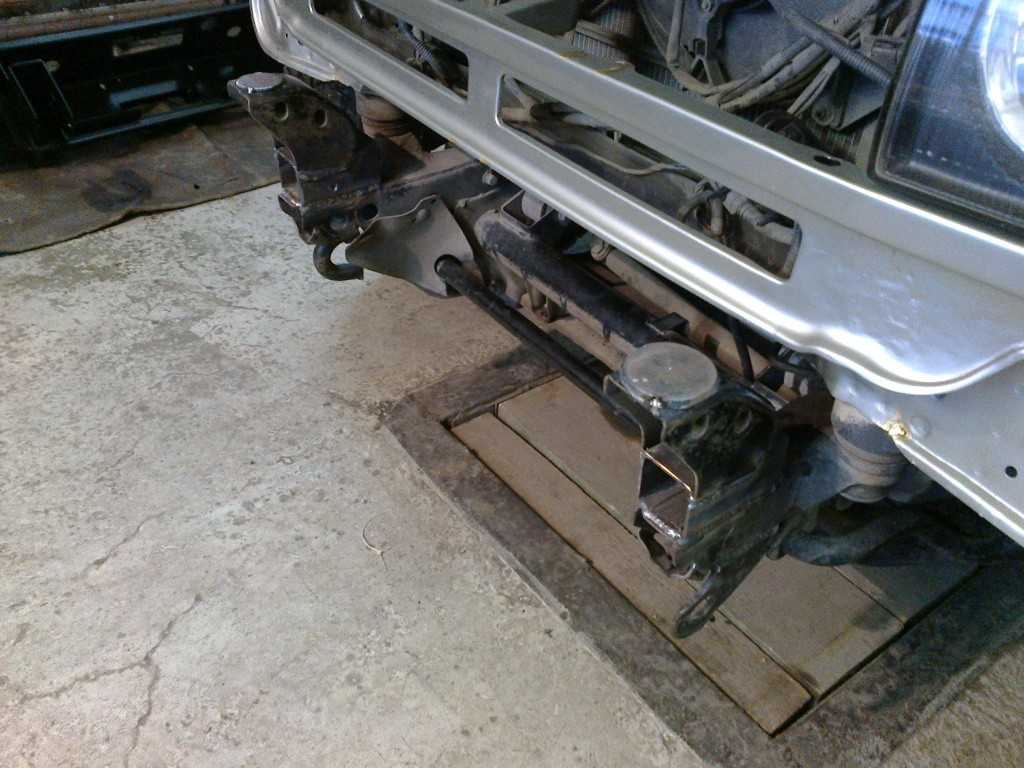

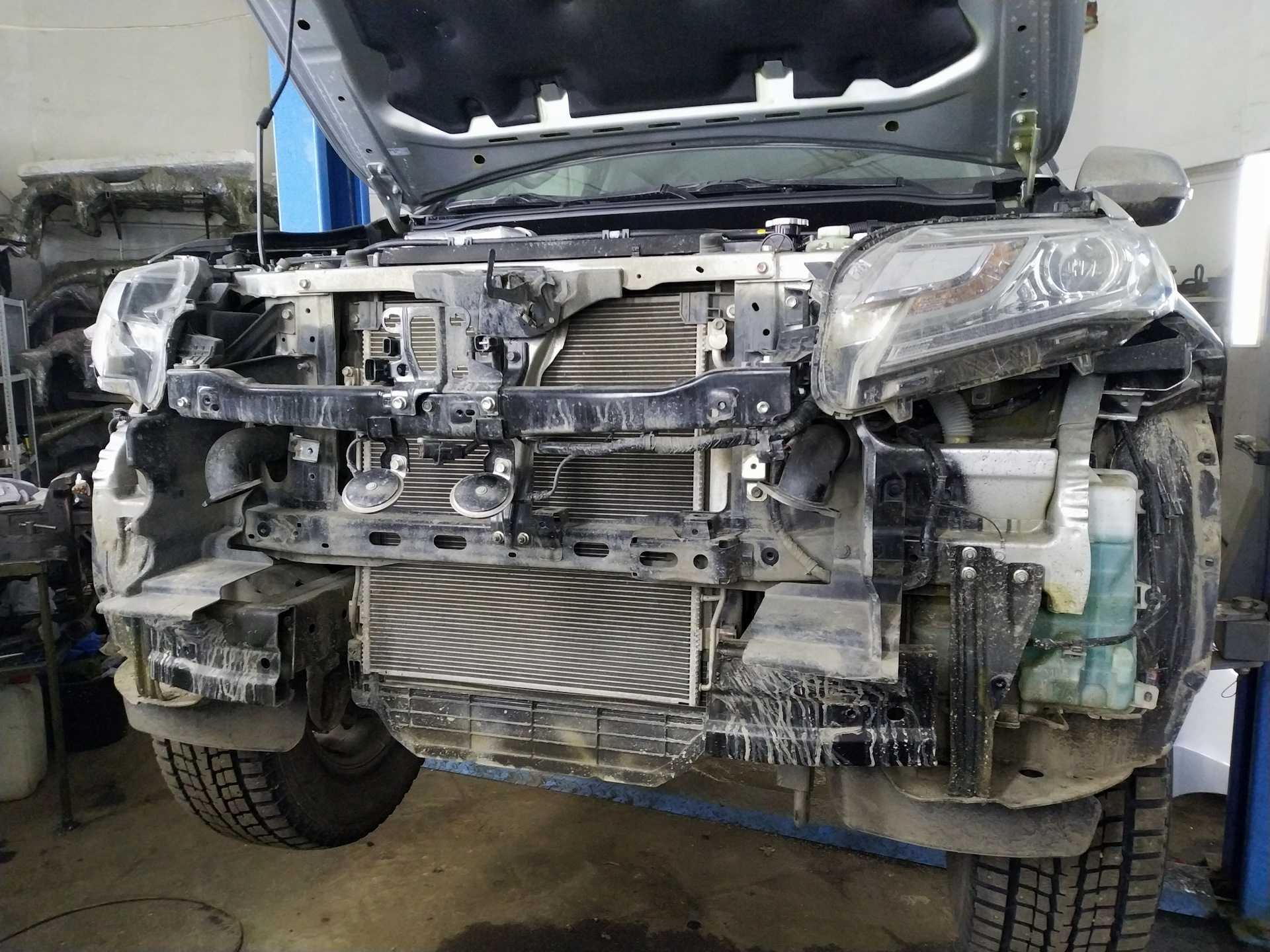

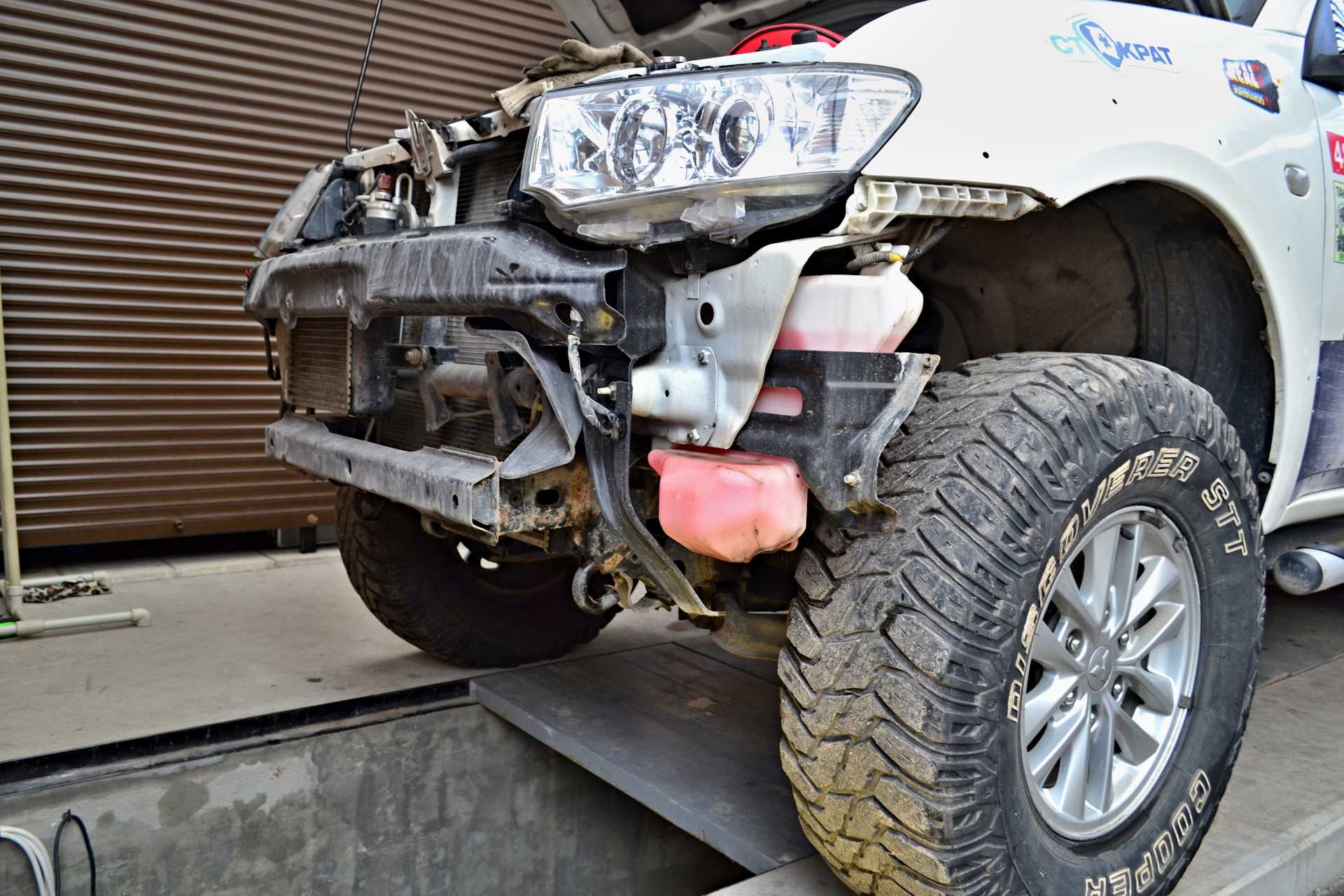

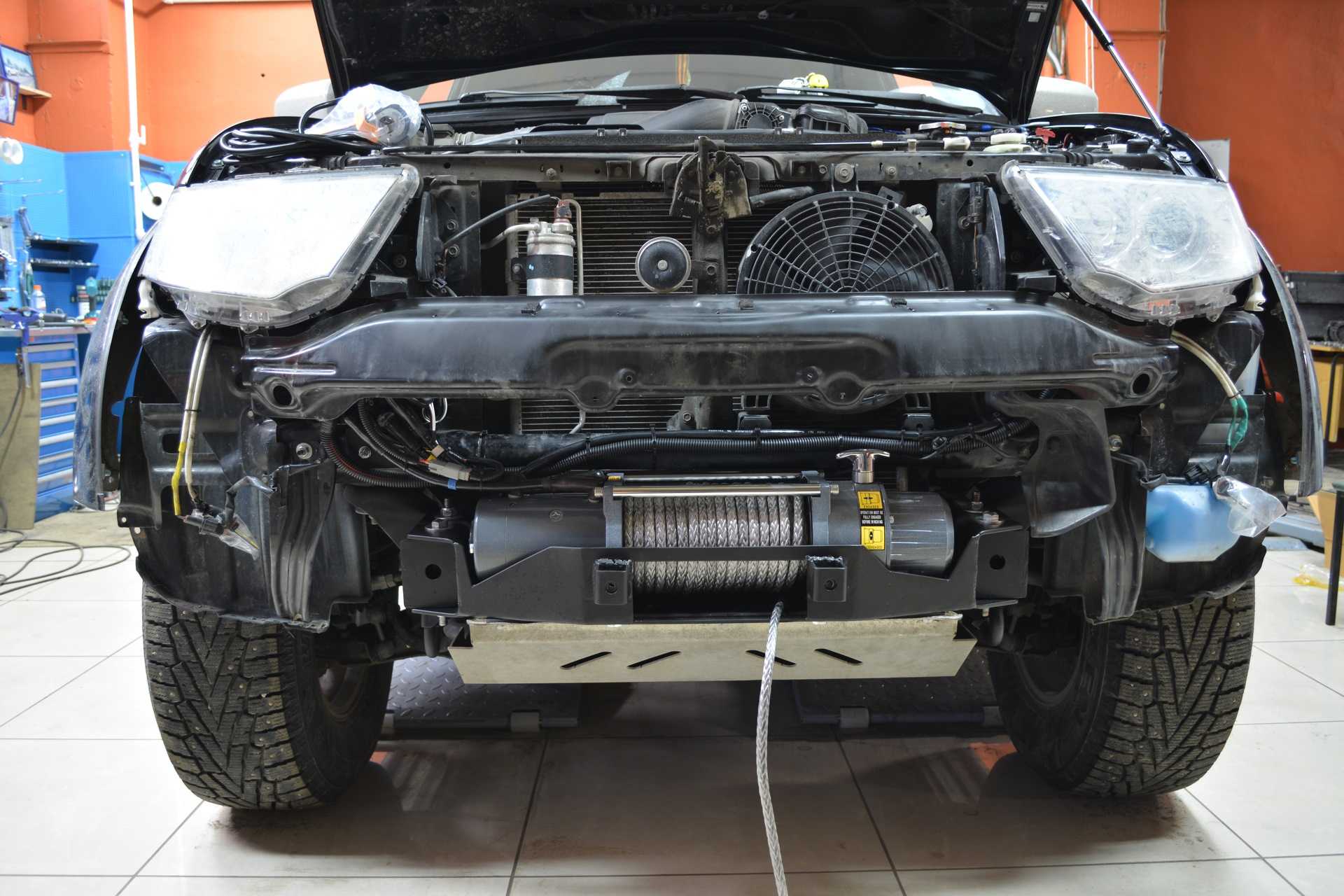

Передний бампер в сборе

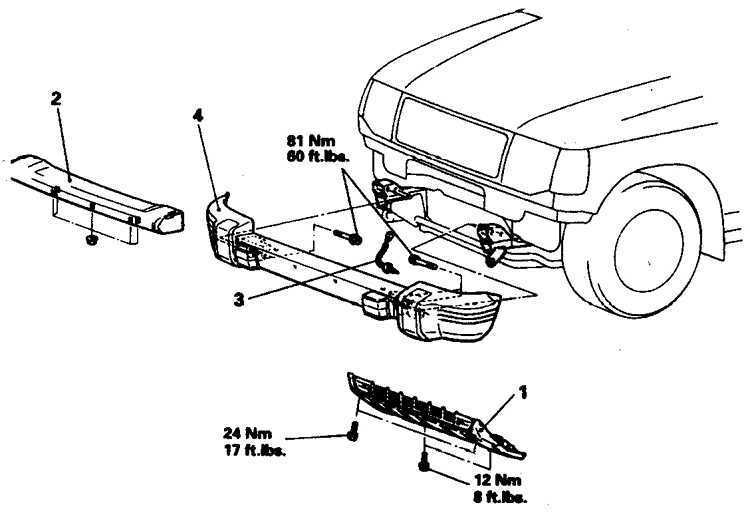

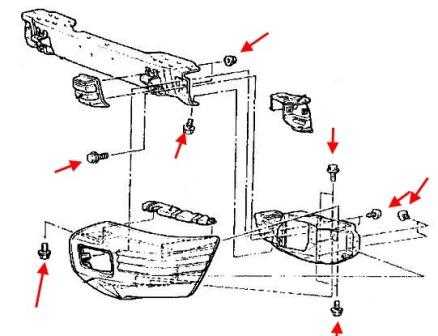

Снятие и установка переднего бампера
- Отделка номерного знака.
- Боковые стойки переднего бампера.
- Передний бампер в сборе.
- Поддерживающий кронштейн переднего бампера.
- Стойки переднего бампера.
- Элемент жесткости переднего бампера.
1. Снять радиаторную решетку, передние накладки на колесные арки и передние грязеотражатели.
12.20. Снятие и установка крыла
| ОБЩИЕ СВЕДЕНИЯ |
Переднее крыло (1983-91гг.) (на вставках – места смазывания клеем ЕС-870
(вверху), нанесения герметика 8531 на верхнюю кромку крыла (сечение А–А), приклеивания
кромки защитной панели к крылу (сечение в плоскости В–В))
 |
|
| 1. Решетка 2. Передняя комбинация ламп 3. Облицовка фары 4. Нижняя панель передка 5. Грязеотражатель |
6. Уплотняемая кромка защитной панели 7. Защитная панель ниши 8. Крыло 9. Уплотнительная подушка уголка крыла |
Переднее крыло (1992-98) (на вставках – места нанесения герметика)
 |
|
| 1. Грязеотражатель
2. Передний указатель поворота |
3. Защитная панель |
АВТОМОБИЛИ 1983-91 ГГ.
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||
|
АВТОМОБИЛИ 1992-98 ГГ.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||||||
|
Ремонт кузова Pajero и покраска рамы
Помимо всего были решены следующие проблемы:
- нормально приварили закладные гайки защиты спереди (сзади почему-то оставили все как было)
- укоротили обломанную трубку кондиционера и заварили ее конец
- закрепили кранштейн аккумулятора закладными клепками и болтами в 2 раза меньше стандартного диаметра (уже отломились)
- отрегулировали отбойники капота
- отремонтировали крепления брызговиков закладными клепками с болтами
Проблемы, которые появились и которые не удалось решить:
Расходы по работе:
- Сама работа: 60550р.
- Расходные материалы: 9185р.
- Пескоструйная обработка: 9200р.
Расходы по деталям:
Расходы по жижам:
Итого по деталям: 60434р., при том что тормозные трубки куплены еще в 2010 году и реальная их цена сегодня в 2.5 раза выше. Итого за все работы с материалами и деталями: 139369р. Смотрю я на эту цифру и что-то не радует она меня совсем. В прошлом году был поменян двигатель на контрактный с пробегом 78к, с заменой ГРМ, сальников, проводов, сцепления и т.п. на сумму около 150000р. Такими темпами можно было купить еще одного пыжа в среднем состоянии. Наверно пора заканчивать с ремонтами
6 комментария на «Ремонт кузова Pajero и покраска рамы»
Поделитесь секретом про отчищенный химией номер на раме, интеремно, та же проблема. Пробовал кока-колой, не удержался, в основном всё выпил, на номер мадло осталось, а больше покупать опсаюсь(опять всё выпью).
Я не знаю чем они его чистили, видимо ортафосфорной кислотой. Продается в автомагазинах, но лучше наверно без цинка брать, с цинком она налет странный оставляет белый.
Да. Очень поучительная статья! Спасибо! А где вы делали такой ремонт? Есть ли контакты?
Да я думаю много кто такое может. Сама контора закрылась 100500 раз уже, но в новосибирске думаю много таких контор можно найти.
Как снять задний бампер ауди q7
Если у вас вдруг возникла необходимость снять задний бампер на вашей ауди 100 с4, например для установки парктроников, то в этом нет ничего сложного, главное знать что где открутить.
Задний бампер на ауди 100 с4 крепится на 4 болтах и двух защелках по бокам автомобиля.
Для того чтобы добраться к верхним двум болтам, нам необходимо снять пластмассовую накладку в багажнике.
Обшивка крепится на 6 защелках. Они состоят из двух частей. Вначале поддев отверткой вытаскиваем верхнюю часть.
Рис 2 – Снимаем первую защелку.
Рис 3 – Вторая защелка.
Рис 4 – Составная защелка.
Сняв все 6 защелок, сначала тянем накладку на себя, затем вверх, освобождаем внутренние защелки и снимаем накладку.
Рис 5 — Снимаем пластмассовую накладку.
Рис 6 – Сняли накладку.
По краям видим резиновые заглушки, сверху замазанные герметиком. Вытаскиваем заглушки.
Рис 7 – Снимаем резиновую заглушку.
Под ними видим болты с внутренним шестигранником.
Рис 8 – Болт крепления бампера.
Отвернув 2 верхних болта, лезем под автомобиль и отворачиваем еще 2 болта с низу. Для удобства можно поддомкратить зад автомобиля.
Рис 9 – Болт крепления бампера.
Рис 10 – Болт крепления бампера.
Теперь задний бампер остался держаться на боковых защелках. Беремся за низ бампера и тянем вверх, затем на себя. Бампер должен отщелкнуться с нижней защелки. После чего верхняя выйдет без проблем.
Рис 11 – Отщелкиваем левую сторону.
После отщелкиваем другую сторону. Теперь беремся за бампер сзади автомобиля и тянем его на себя. Бампер должен беспрепятственно сняться.
Руководства на все автомобили
1. Митсубиши Паджеро
2. Техническое обслуживание
3. Двигатели
4. Система охлаждения
5. Система смазки
6. Система питания
7. Система выпуска
8. Топливная система
9. Ходовая часть
10. Подвеска и рулевое управление
11. Тормозная система
12. Кузов
12.0 Кузов
12.2 Виниловая отделка
12.3 Обивка и коврики
12.4 Ремонт небольших царапин
12.5 Ремонт вмятин
12.6 Починка отверстий от ржавчины или вмятин
12.7 Наполнение и покраска
12.8 Ремонт значительных повреждений
12.9 Петли и замки
12.10 Ветровое стекло и неподвижные стекла
12.11 Снятие и установка дверей
12.12 Регулировка двери
12.13 Снятие и установка капота
12.14 Регулировка капота
12.15 Крышка заднего отсека
12.16 Бамперы
12.17 Передняя облицовочная решетка
12.18 Наружные зеркала
12.19 Передняя антенна
12.20 Снятие и установка крыла
12.21 Опоры кузова (крепление к шасси)
12.22 Люк
12.23 Держатель запасного колеса
12.24. Оборудование салона
12.25 Внутренние панели дверей
12.26 Облицовочные панели салона
12.27 Обивка потолка
12.28 Выключатель дверного замка
12.29. Стекло двери, стеклоподъемник и электродвигатель стеклоподъемника
12.30 Ветровое стекло
12.31 Заднее стекло
12.32 Внутрисалонное зеркало заднего вида
12.33. Сиденья
12.34 Ремни безопасности
13. Электрооборудование
14. Электросхемы Ссылки на другие сайты
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Снятие
1. Отсоедините отрицательный кабель(-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
Предостережение: Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Снятие и установка плафонов внутреннего освещения.
2. Пометьте на шинах стрелками направление их вращения. Ослабьте болты крепления колеса. Поднимите и установите на подставки переднюю часть автомобиля и снимите колёса.
3. Снимите спереди нижнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
Предупреждение: Некоторые виды работ выполняются как с левой так и справой стороны. Однако описаны они для одной из сторон автомобиля.
4. Выверните болты снизу и отсоедините локер в передней части от бампера, а также от поперечины.
5. Отожмите локер (стрелка А) и отверните болт (2) и гайки (1).
6. Снимите боковую часть бампера (стрелка В).
7. Отведите отвёрткой стопорные планки с (1) по (4) (стрелка на сопроводительной иллюстрации), отсоедините решётку и выньте из бампера.
8. Выверните болт (1), находящийся сзади, обратитесь к иллюстрации Передний бампер.
9. Потяните бампер вперед.
10. Снимите шланг фароомывателя, если он имеется.
Предупреждение: Подставьте ёмкость для сбора вытекающей воды.
11. Рассоедините все разъёмы, идущие к бамперу.
12. С помощью ассистента снимите бампер вперед с амортизаторов столкновения (9).

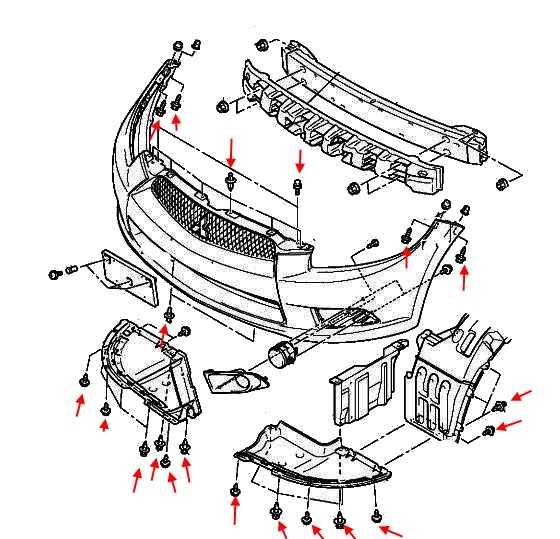

12.4.4 Снятие и установка переднего бампера
Снятие и установка переднего бампера
Передний бампер
Снятие
|
Установка
|
Это интересно: Замена масла в механической КПП Mitsubishi Pajero 1982-1998
