Задние фары ВАЗ 2106

Каждая из двух задних фар «шестёрки» – это блок, состоящий из нескольких осветительных приборов, выполняющих отдельные задачи.

Функции задних фар

Задние фары служат для:

обозначения габаритов автомобиля в тёмное время суток, а также в условиях ограниченной видимости;
указания направления движения машины при повороте, развороте;
предупреждения водителей, которые движутся сзади о торможении;
освещения дорожного покрытия при движении задним ходом;
подсветки номерного знака машины.

Конструкция задних фар

Автомобиль ВАЗ 2106 оснащён двумя задними блок-фарами. Они расположены на тыльной части багажного отделения, чуть выше бампера.

Каждая фара состоит из:

пластикового корпуса;
фонаря габаритов;
указателя направления поворота;
стоп-сигнала;
фонаря заднего хода;
плафона освещения номерного знака.

Корпус фары разделен на пять секций. В каждой из них, кроме средней верхней, установлена лампа, отвечающая за выполнение той или иной функции. Корпус закрыт рассеивателем (крышкой), изготовленным из цветного полупрозрачного пластика, и также разделённым на пять частей:

жёлтого цвета (указатель поворота);
красного цвета (габариты);
белого цвета (фонарь заднего хода);
красного цвета (сигнализатор торможения);
красного цвета (светоотражатель).

Подсветка номерного знака размещена во внутреннем выступе корпуса (чёрного цвета).

Снятие и установка блок-фары на ВАЗ 2106

Сначала стоит избавится от пружины, которая снимается довольно просто при помощи плоскогубцев:

Затем отвернуть все оставшиеся болтики крепления корпуса передней фары и снять ободок:

Теперь отворачиваем еще несколько шурупов, которые находились под кольцом фары ВАЗ 2106:

Далее вынимаем корпус и вытаскиваем из него провода , предварительно выдавив с внутренней стороны уплотнительную резинку:

Результат проделанной работы наглядно приведен на фотографии ниже:

Цена одной передней фары на ВАЗ 2106 составляет 500 рублей, соответственно, если вы решили поменять весь комплект, то это обойдется вам в 2000 рублей.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

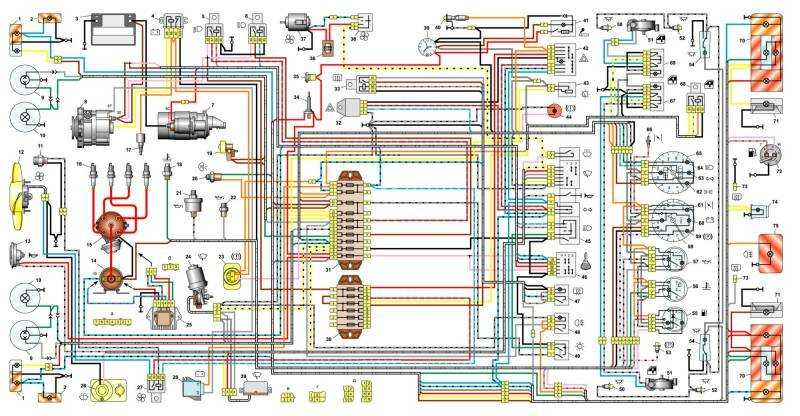

Электрическая схема автомобиля ВАЗ 2106

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Замена лампы ближнего света в фаре ВАЗ 2106 — текстовое описание

Ближний свет нужен для езды по городу в темное время суток. Без него это не представляется возможным.

Замену лампы ближнего света в фаре ВАЗ 2106 можно легко осуществить в гаражных условиях. Чтобы это сделать, нужно провести разборку старой и приготовить новую лампу.

Что делаем для разборки:

Нажать на облицовку фар и вывести фиксаторы из зацепления, снять облицовку фар. При необходимости воспользоваться отверткой;
Ослабить три винта креплении ободка фар;
Провернуть ободок по часовой стрелке, и когда головки винтов совпадут с отверстиями, снять его;
Вынуть фару;
Отсоединить разъем и снять фару;
Отстегнуть две пружины крепления лампы и снять лампу;
Откинуть пружинных держатель фары, при этом сжав его;
Вынуть лампу из фары.

Для установки новой лампы в Ваз, делаем следующее:

Вставить лампочку в гнездо фары и зафиксировать её, провернуть до упора вправо;
Установить пружину крепления и разъем для проводов;
Проверить, правильно ли работает лампочка;
Закрепить кожух на задней части фары.
Новую лампу нужно держать за корпус во избежание замасливания колбы и её обгорания из-за этого. Если появятся жирные следы, то их необходимо удалить при помощи спирта.
Установить фару с облицовкой в обратном порядке.

Делать замену нужно сразу же, как только возникли неполадки с ближним. Операция несложная, поэтому её сможет сделать любой автолюбитель без особых навыков. Также можете посмотреть видео.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

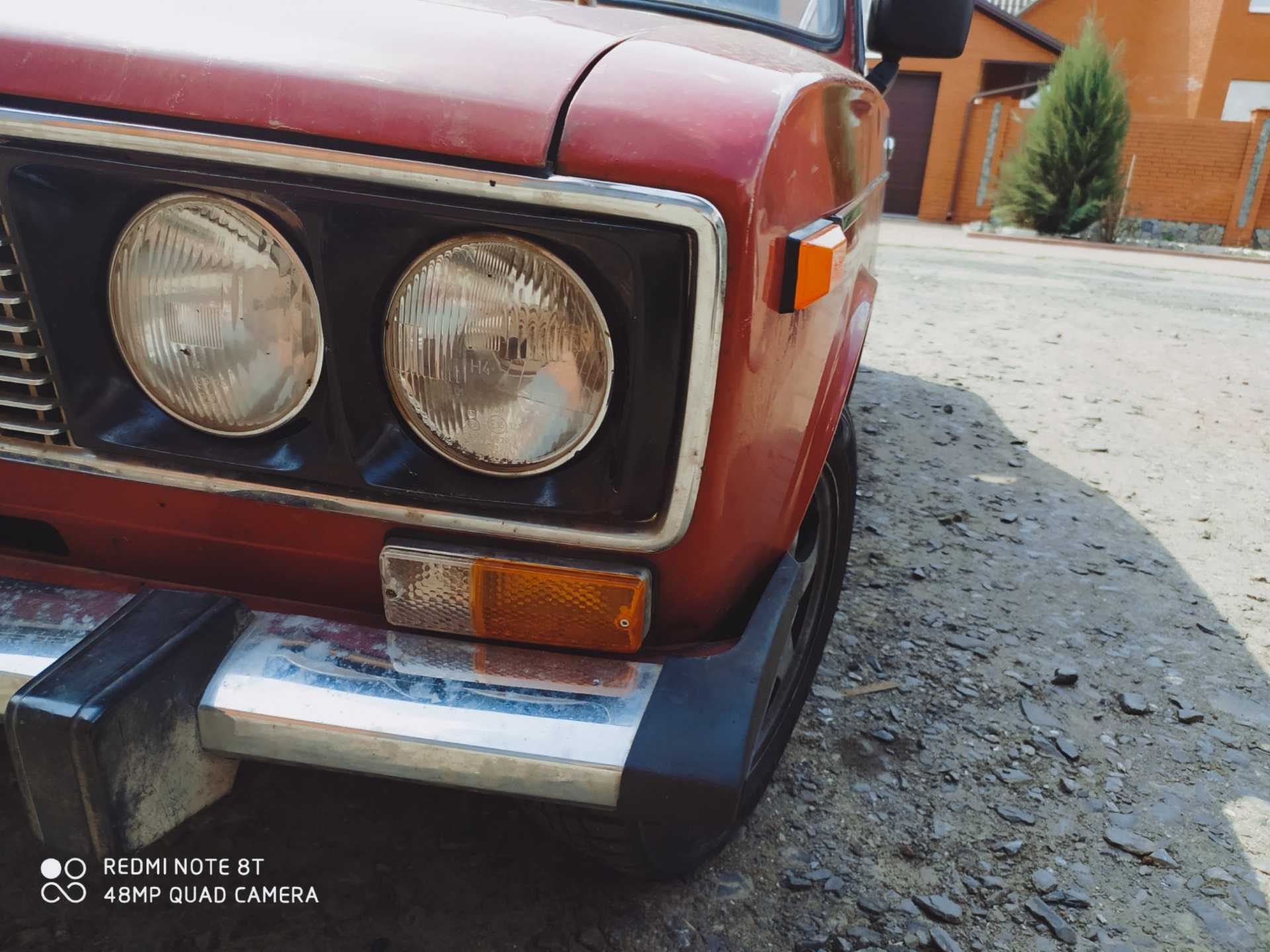

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

Перегорела сама лампочка.
Вышел из строя предохранитель или блок предохранителей.
Перегорание, разрыв электропровода.
Окисление наконечников контактов, ток не проходит по цепи.
Ослабление крепежа электропровода.
Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Замена лампочек

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
Отсоединить фиксатор.
Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Корректор фар и ремонт

Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Очистка оптики

Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.

Внутреннее очищение необходимо проводить не реже 1 раза в 6 месяцев, желательно при замене лампочки.

Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.

Если акриловые стекла потеряли прозрачность, используют полировку и лакирование.

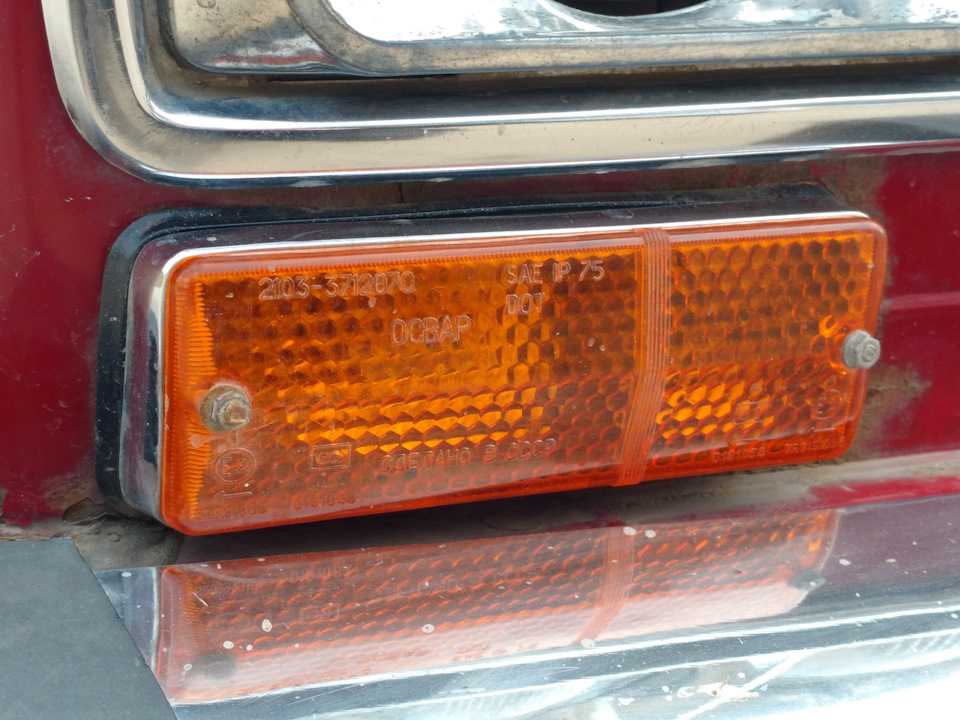

Неисправности сигналов поворотов ВАЗ 2107

Главный признак неисправности — неработающие указатели поворотов. Однако, причина может заключаться не только в реле. Вариантов поломки несколько:

Лампы поворотов постоянно горят, не мигают. Это говорит о неисправности электромагнитно части реле поворотников ВАЗ 2107 — контакты застряли в замкнутом положении и не размыкаются. Это может быть как пригорание контактов электромагнитного реле, так и выход из строя электронной схемы реле поворотов. Независимо от конкретной причины, выход один — замена реле поворотов ВАЗ 2107.
Лампы мигают слишком медленно или быстро. Причина может быть как в электронной части реле поворотов, так и несоответствии тока потребления ламп номинальному. Если одна из ламп перегорела или установлены лампы, потребляющие меньший ток, то повороты станут мигать чаще, чем необходимо. Такое же явление происходит, если оборван провод, идущий к одной из ламп, или окислен патрон или цоколь лампы. Аналогичное явление происходит при установке светодиодных ламп вместо ламп накаливания. При установки более мощных ламп частота мигания уменьшается. Если все лампы исправны и неисправность проявилась не после замены ламп, причина кроется именно в реле поворотов или плохих контактах в цепи питания ламп.
Лампы указателей поворотов не горят. Причина неисправности может быть в поломанном переключателе поворотов, сгоревшем (неисправном) реле поворотов, в обрыве цепи или в перегоревшем предохранителе. Проверку лучше начинать с последнего

Противотуманные фары и тюнинг оптики

Дополнительные противотуманки (ПТФ) следует устанавливать на переднем фартуке автомобиля ближе к дорожному покрытию, чтобы во время тумана огонь ламп лучше рассеивался. Часто ПТФ устанавливаются в вертикальной плоскости. В таком положении они находятся на одной высоте со штатным освещением, что способствует уменьшению коэффициента рассеивания. Эффективнее монтировать ПТФ в переднем бампере.

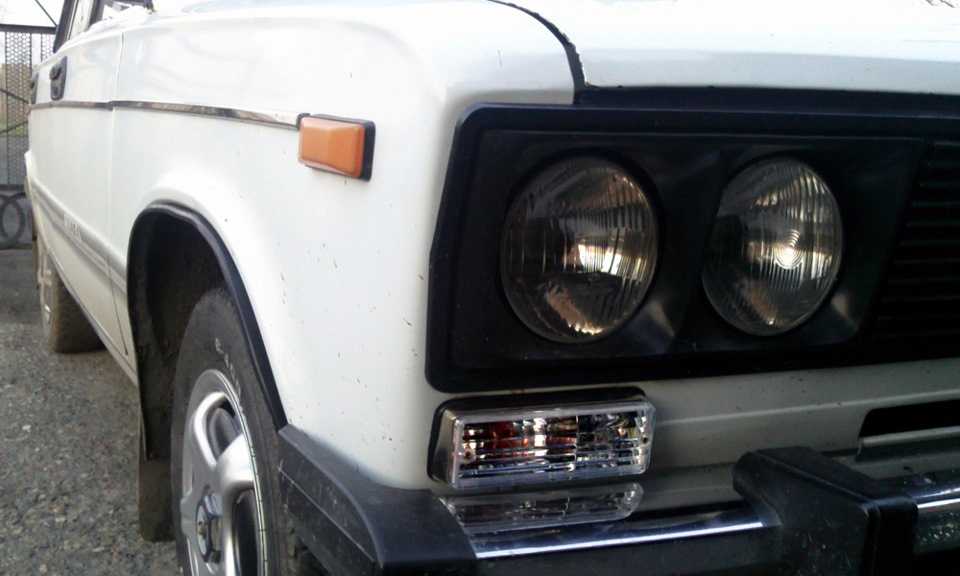

Тюнинг переднего освещения

Тюнинг фар ВАЗ 2106 состоит в полной замене компонентов — он выполняется поэтапно:

Сначала следует демонтировать штатную оптику вместе с защитными элементами.
Далее для установки изделий нужно просверлить соответствующие отверстия.
Затем нужно вмонтировать корпус оптики и наживить гайки на болты. Окончательно затягивать гайки следует после регулировки.
Далее монтируется другие элементы оптики.
Закрепив фары на ВАЗ, необходимо выполнить их регулировку. Кроме того, следует установить дополнительное реле, чтобы разделить включение и управление передними фарами.

Задние фонари ВАЗ 2106 тюнингуют светодиодными лампами и устанавливают накладки на фары.

Тюнингованые задние фонари

Тюнингом для автомобиля является защита фар ВАЗ 2106, которая может иметь разные формы. Защитными элементами может быть решетка, которая крепится в тех же местах, что и болты крепления оптики. В качестве дополнительной защиты на УАЗ и вазовские модели наклеивают бронированную пленку. Она качественно защищает стекло от повреждений. Часто устанавливают пластмассовые «очки» сетчатого типа, которые крепятся распорными усиками.

Заменить штатные лампы накаливания светодиодными не сложно, поэтому такой тюнинг доступен большинству водителей. Для этого не нужно ехать на автосервис, а можно приобрести все необходимые материалы и заменить лампы своими руками.

Извините, в настоящее время нет доступных опросов.

Инжекторный мотор

Если на ВАЗе установлена инжекторная система зажигания, то скомпонована она по одному принципу.

Благодаря установленным датчикам контроллер собирает информацию и, обработав ее, управляет работой силового агрегата. По специальной программе (прошивке) определяется необходимое количество топлива для каждого цилиндра, чтобы мотор работал в оптимальном режиме. Определяется время впрыска и образования искры для каждого цилиндра. По качеству сгорания ТВС корректируется объем топлива и угол опережения зажигания. На ВАЗ 21041 инжектор схема электрооборудования аналогична ВАЗ 2104.

Признаки неисправности

Определить, что возникли проблемы с электрооборудованием, можно по следующим признакам:

Зарядка. Мигает лампочка зарядки аккумулятора, тухнет при включении фар. Выбивает перемычку в регуляторе напряжения. При включении зажигания не загорается сигнализатор зарядки.
Движение. Самопроизвольно увеличивается скорость при движении. Дерганье при передвижении на небольшой скорости. Неустойчивый холостой ход. Потеря мощности при разгоне.
Стеклоочиститель. Дворники движутся рывками. Стеклоочистители не включаются или не работают в дождливую погоду. Передвижение дворников рывками.
Замыкания. Сгорает предохранитель №9 после включения зажигания либо в начале движения. Перегорает плавкий предохранитель №1. Сгорает предохранитель №7 при включении габаритов.
Панель приборов. При нагрузке на электросеть приборы начинают показывать неверные значения.
Пуск двигателя. Не крутит или слабо крутит стартер.
Не работают осветительные приборы.

Основные неисправности электропроводки: короткое замыкание или обрыв. При коротком замыкании перегорают предохранители, реле, приборы, возможен даже пожар. В случае обрыва выходит из строя либо какой-нибудь узел, система либо устройство, прибор и т.д. Нужно уметь разбираться в схеме электропроводки ВАЗ 2103, 2104 и других моделях, находить и устранять неисправности (автор видео — MR.BORODA).

Стекла

При переоборудовании заводских блоков фар вместо каленых, тяжелых стекол используют акриловые или поликарбонатные элементы. При выборе следует учитывать диаметр нового стекла, подгоняя его под размер штатных блоков.

Акриловые фары изготавливаются путем термоусадки, используя в качестве матрицы старое стекло. Минимальная толщина новой фары из оргстекла — 4 мм. Преимущества акрилового блока — низкая стоимость, возможность изготовить в мастерской. К недостаткам относится быстрый износ детали. Акрил быстро покрывается микротрещинами после удара гравием, вылетевшим из под колес впереди идущего транспорта, теряет прозрачность после перегрева. Рекомендуется дополнительно защищать фары бронированной пленкой.

Поликарбонатные фары в два раза легче, чем стекло, отличаются повышенной стойкостью к механическим повреждениям. В сравнении с акриловыми, поликарбонатные стекла не мутнеют со временем и не теряют светопропускной способности, устойчивы к перепадам температуры.

Тюнинг подсветки приборов «шестерки»

Обычно тюнинг подсветки приборов ВАЗ 2106 проводится с целью улучшения восприятия водителем параметров указателей приборной доски и для декорирования панели приборов.

Такую работу следует проводить самостоятельно, во избежание ненужных финансовых затрат и для претворения в жизнь собственного варианта дизайна подсветки приборов ВАЗ 2106, который будет неповторимым и уникальным проектом.

Как вариант исполнения подсветки приборов ВАЗ «шестой» модели своими руками, можно произвести совместно с заменой обычных лампочек для освещения приборов ретушировку их шкал приборов под яркие цвета, диссонирующие с расцветкой торпедо автомобиля. К такой цветовой гамме относятся нейтральный белый, яркий красный и спокойный синий цвет. Колер можно выбрать в зависимости от вкусовых пристрастий водителя транспортного средства.

Если автолюбитель остановился на варианте многоцветных светодиодных лампочек подсветки приборов ВАЗ 2106, которые предлагаются в семи цветах, то производится установка светодиодной ленты и приватного БУ, который управляется дистанционным путем, причем изменение световой гаммы может производиться ежедневно или по необходимости.

Такую светодиодную «гирлянду» можно найти в специализированных торговых точках, занимающихся продажей продукции такого типа. Цена такой светодиодной цепочки фонарей невысока. Осталось только подобрать палитру цветов и приступить к замене.

Установка такой подсветки приборов ВАЗ 2106 видео можно посмотреть на нашем интернет портале.

Процесс замены подсветки приборов сама по себе — несложная операция, ведь цоколь светодиодов абсолютно идентичен по размеру и креплению обыкновенным лампам.

Тюнинговая оптика на «шестерку»

К самому быстрому и относительно недорогому варианту тюнинга оптики ВАЗ 2106 можно отнести способ полной смены комплекта фар, причем наиболее доступным является технология замены передней оптики на аналогичную систему от BMW Е34.

Работу по установке тюнингованной оптики следует проводить по следующему алгоритму:

Снимаем ранее установленную оптику вместе с защитой от механических повреждений.
Проделываем с помощью дрели нужное количество просверливаний для последующего монтажа.
Устанавливаем корпус передней оптики от BMW и несколько закручиваем крепеж, оставляя способность оптике перемещаться для окончательной корректировки положения оптической системы.
Закрепляем другие элементы комплекса освещения.
Произведя установку и регулировку оптики ближнего света, проводим интеграцию реле дальнего света, для последующей способности использовать дальний свет в этом варианте тюнинговой оптики, хотя можно применять и другие способы внешней модернизации экстерьера транспортного средства.

Ставший уже классическим тюнинг задней оптики ВАЗ 2106 состоит в замене сигнальных ламп электропроводки платами на светодиодных элементах. Для демонтажа задней оптики следует провести следующие мероприятия:

Освобождаем «массу» от контакта с АКБ и снимаем с блока предохранителей элементы превентивной защиты оптики.
Поднимаем крышку багажника и освобождаем его от предметов, которые могут помешать ремонтным работам.
Достаем с гнезда крепления патрон лампы номерной подсветки.
Отворачиваем крепеж с корпуса изделия и демонтируем его.
Рассоединяем провод от фонаря, пометив места подсоединения разъемов.
Демонтируем крепеж фонаря к задней стенки кузовной части и устанавливаем обновленное изделие, прошедшее тюнинг.

При обратной установке требуется подсоединить отрицательный провод к нижнему крепежу фонаря слева и к крепежам фонаря с правой стороны. Технологически возможно самостоятельное изготовление тюнингованной оптики при условии, что предлагаемые к реализации варианты не устраивают автолюбителей. Тогда необходимо создать электронные платы самостоятельным путем.

Для этого требуется запастись необходимыми компонентами:

диодные элементы напряжением 3-5 В с радиусом 0,5 см;
сопротивления на 450-500 мА (из расчета 1 деталь на 3-4 диода);
образцы монтажных плат из диэлектриков (ПВХ, текстолита и т. п.), черного цвета.

Подобная альтернативная оптика на ваз 2106 на светодиодах собирается в следующей последовательности:

1. Подготавливаем монтажные платы необходимой конфигурации под светодиоды из ранее подготовленных заготовок. 2. С помощью дрели просверливаем в платах небольшие отверстия для крепежа светодиодных элементов. 3. Смазываем основание диодных элементов специальным клеем, устанавливаем их в соответствующих гнездах и проводим распиновку контактов. 4. Плюсовые разъемы каждых 3-4 диодов припаиваем и подсоединяем к ним сопротивление. 5. Минусовые разъемы тех же элементов также соединяем методом пайки. 6. Так же соединяем отдельный проводок к контактам всех сопротивлений на монтажной плате. Другой проводок пайкой подсоединяем все минусовые выходы диодных элементов. 7. К цоколю старой лампочки подсветки, на место которой будет установлен светодиод, припаиваем концы проводов, при этом к плюсовому контакту лампы подсоединяется провод от сопротивлений, а к минусовому контакту – провод от минусового диодного контакта. 8. Монтируем новинку на место лампы подсветки и проверяем ее на работоспособность.

Тюнинг салона

Освещение салона — бич вазовской классики. Его практически нет как в ВАЗ 2101 и его «родственниках» 2102, 2103, 2106, так-же оно практически отсутствует и в более новых ВАЗ 2105 и его производных — 2104 и 2107. Вы наверное хотели-бы возразить, что есть ведь плафончики в стойках дверей… Но ведь они ничего толком не освещают! Все на что они способны это примерно показать куда вы садитесь и не более.

А раз ВАЗ не подумал об освещении салонов — придется самим думать. В этой статье рассмотрим один из вариантов. Во многих автомагазинах, да и на авторынках, можно найти плафоны для ВАЗ 2108, 2109 и 21099 с люминисцентной лампой. Причем они предназначены для замены штатных «восьмерочных» и поэтому становятся в штатное место… Ориентировочная цена — 10 американских денег, ибо они стабильнее рублей и гривен. Плафон, на примере которого мы рассматриваем модернизацию, имеет трехпозиционную кнопку и по габаритам компактнее волговского.

Врезаем плафон в переднюю накладку потолка, между козырьками. Плафон состоит из 2 частей поэтому его можно врезать «заподлицо». Вырезаем в наружной стороне накладки потолка прямоугольное отверстие. Размер вырезаного отверстия чуть меньше размера внешней части плафона. С той стороны плафона, которая ближе к потолку тоже вырезаем прямоугольное отверстие для задней крышки нашего плафона. Внутренности накладки потолка разумеется удаляем за ненадобростью.

Подключение плафона освещения к бортовой сети автомобиля

У плафона есть 3 контакта. Крайние это «масса», а . Трехпозиционный переключатель замыкает «плюс» с одной из двух «масс». Есть также среднее положение когда все отключено. Одну «массу» соединяем с металлическим каркасо передней накладки потолка. «Плюс» соединяем с постоянным плюсом, например питанием стандартных плафонов в центральных стойках или прикуривателем. Вторую «массу» соединяем с концевиком, который находится в стойке передней двери.

Что мы получаем

В принципе по смыслу примерно то-же, что и было, но намного более ярко и светло.

Полученый результат

Плафон имеет чисто белый цвет и намного более мощную лампу, чем у стандартных плафонов, что более чем положительно сказывается на освещении салона.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый
