Не работает омыватель лобового стекла ваз 21099

стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21. Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим — с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя. Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок. На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22. Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок. У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

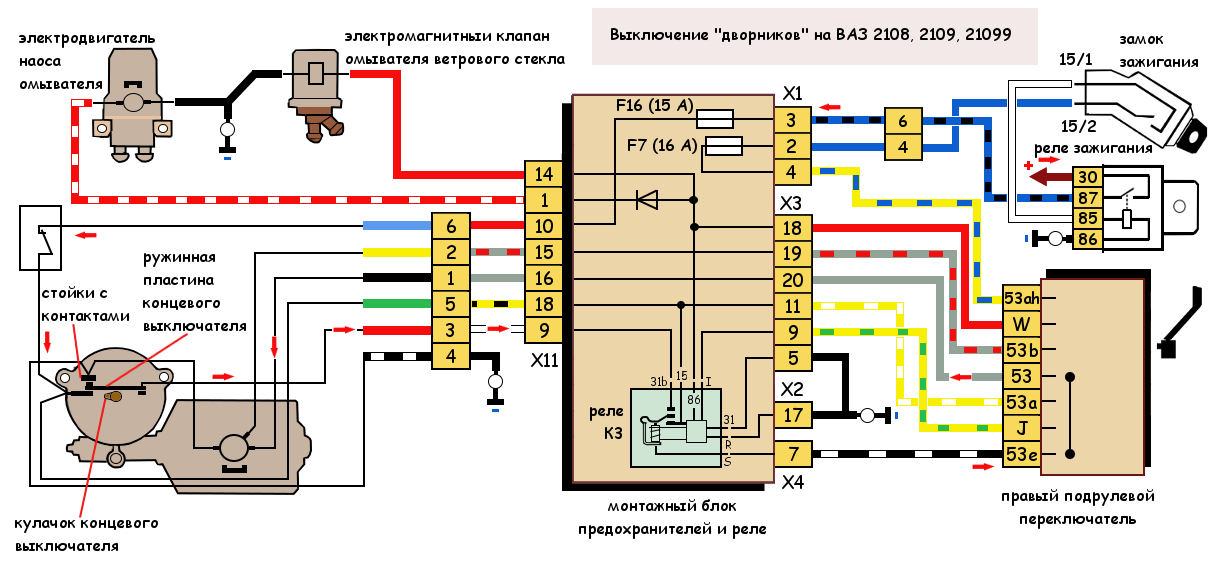

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 — моторедуктор стеклоочистителя ветрового стекла; 2 — термобиметаллический предохранитель; 3 — электродвигатель насоса омывателя; 4 — электромагнитный клапан омывателя ветрового стекла; 5 — монтажный блок; 6 — замок зажигания; 7 — реле зажигания; 8 — переключатель стеклоочистителей и омывателя стекол; КЗ — реле стеклоочистителя ветрового стекла; А — порядок условной нумерации штекеров в колодке стеклоочистителя; Б — к выводу «30» генератора; а — щетка 2-й скорости стеклоочистителя; б — щетка 1-й скорости стеклоочистителя; в — пружинная пластина концевого выключателя; г, д — контактные стойки концевого выключателя; С1, С2 — помехоподавительные конденсаторы; L1, L2 — дроссели

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109:

1 — электродвигатель насоса омывателя; 2 — электромагнитный клапан включения омывателя заднего стекла; 3 — монтажный блок; 4 — замок зажигания; 5 — переключатель стеклоочистителей и омывателя стекол; 6 — стеклоочиститель заднего стекла; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла

Как предупредить течь бачка

После уроков физики мы знаем, что конденсат, образовавшийся от смены температур, при морозе замерзает и может вызывать проблемы в узлах и агрегатах вашего авто. Сложные проблемы появляются в ёмкостях из пластика, предназначенных для специальных жидкостей, особенно со стеклоомывательными бачками.

Полезно также почитать: Самостоятельная замена щётки заднего стеклоочистителя авто

Если воду из ёмкости не слили, смешали с только что добавленной «незамерзайкой», то эта смесь при низкой температуре превратится в ледяную кашицу, которая выведет насос стеклоомывателя из рабочего состояния. Более того, при замерзании вода увеличится в объёме и может разорвать патрубки. Ремонтировать ёмкость омывателя автовладельцы стараются самыми разнообразными способами.

Устройство омывателя лобового стекла

Процесс устранения неполадок в работе стеклоомывателя начинается с изучения конструкции устройства, поиска причины неполадок.

• бачок – представляет собой специальную емкость, где содержится рабочая жидкость (обычно он располагается в моторном отсеке, оснащается заливной горловиной и крышечкой);
• датчик уровня омывающего вещества – присутствует не на всех авто, но обязателен в случае объединения омывателя стекла и оптики;
• насос – важный элемент, благодаря которому рабочая жидкость подается под нужным давлением;
• форсунки – необходимы для разбрызгивания омывающего состава, устанавливаются попарно (форсунка бывает веерной или струйной);

Почему на ВАЗ 2109 не работает омыватель заднего и лобового стекла: возможные причины

Банальным поводом утверждения о неисправности может послужить отсутствие в бачке омывающей жидкости. При этом моторчик жужжит, а эмульсия с распылителей не подается. Поломкой это не назовешь.

Вода в емкости есть, но не разбрызгивается. Такое стечение обстоятельств менее приятно – возможно из строя вышел один из электрических компонентов. Теряться не стоит. Лучше поискать в блоке предохранителей слот F7. Двухконтактная пластинка, вставленная в него, должна быть целой. Если повреждена, тогда деталь подлежит замене.

Вполне возможно, что дело вовсе не в предохранителе. Машины девятого семейства далеко не новые, поэтому могут быть проблемы с любым из узлов электросети:

• моторчик;
• электромагнитные клапаны;
• подрулевой переключатель;
• проводка.

Если на ВАЗ 2109 не работает штатный омыватель лобового стекла, а сзади вода из форсунки брызгает, то, скорее всего, накрылся передний электромагнитный клапан. Суть диагностики: меняем местами функциональное предназначение клапанных устройств. Для этого переключаем клеммы питания с заднего ЭМК на передний. Ежели дело действительно в неисправной заслонке, то теперь жидкость будет распыляться на переднее стекло, а сзади будет молчание. Выход очевиден – менять.

Подрулевой переключатель – узел хоть и долговечный, но от поломки не застрахован. Проверить единицу можно в один счет. Нажимая «на себя» подается плюс на моторчик и клапан. Дальше дело техники – помощник держит рычаг, а исполнитель под капотом мультиметром замерит напряжение между плюсовым проводом и массой: должно быть 12 Вольт.

Если на приборе 0 В, спешить с утилизацией подрулевого лепестка не стоит. Следует оценить работоспособность провода, идущего от переключателя к моторчику и клапанам. Соединяем концы тестером и смотрим сопротивление. Нулевое значение в Омах свидетельствует о целостности проводки.

Электроприборы могут исправно трудиться, но вода не будет распрыскиваться. Это повод осмотреть форсунки – возможно они забились.

Доработка реле стеклоочистителя

Многие сталкивались с таким небольшим неудобством в работе штатного стеклоочистителя ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний ход щетки делают уже по сухому стеклу, и вполне достаточно было бы и двух взмахов, чтобы убрать всю воду, которую набрызгал омыватель.

Это неудобство, как оказалось, легко устранимо. Для этого покупаем новое реле стеклоочистителя (если что-то не получится, можно будет вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое аналогичное – маркировки могут отличаться в зависимости от завода-изготовителя реле.В схеме этого реле нужно заменить резистор R4. Штатный имеет номинал 130 кОм, нам нужно поставить поменьше, в пределах 40 кОм – 70 кОм. У меня 56 кОм. Найти такой можно в точках по продаже радиодеталей, стоит копейки, либо выпаять из старой техники.

Расположение реле в «черном ящике»

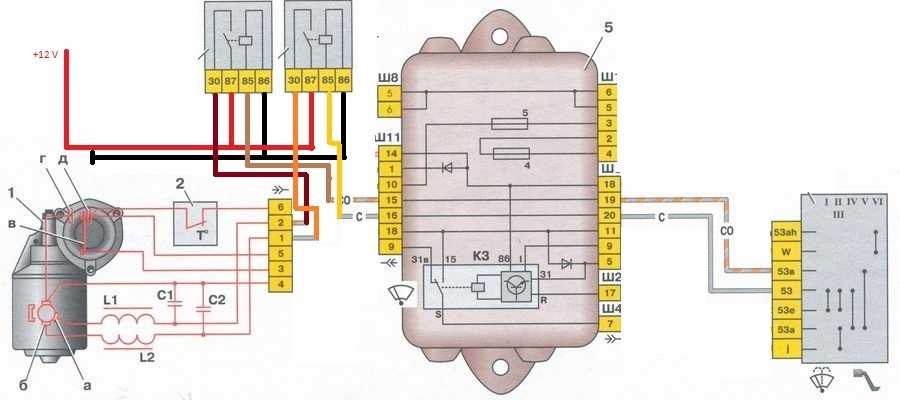

Схема реле дворников ВАЗ 2109

Внутреннее исполнение такого реле может быть разным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключен к 4-й лапке микрочипа. На рисунках выше он выделен.

Кстати говоря, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта – для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другое исполнение. Например, мне попалось вот такое реле с маркировкой 723.3777 завода Энергомаш:

Реле 723.3777 Энергомаш. Его нам не переделать

Такое реле нам не переделать, поэтому его можно оставить в качестве запасного (оригинального), а перепаивать будем родное, извлеченное из монтажного блока:

Внешний вид родного реле

По поводу количества взмахов щеток разобрались. Теперь еще один момент.

При первом нажатии на рычаг для омыва стекла обычно бывает так: щетки уже тронулись, а воды на стекле еще нет. Это обусловлено тем, что насосу нужно время, чтобы прогнать воду по трубкам от бачка до форсунки омывателя. Эту ситуацию может исправить установка обратного клапана в трубку, чтобы предотвратить стекание воды из трубок обратно в бачок, когда насос не работает. Лично меня этот момент не сильно волнует, так как щетки идут по сухому только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубках и без того слабому насосу омывателя, поэтому такую доработку на своем авто не делал и не планирую.

Если нет желания ничего переделывать, можно поставить специальное программируемое реле. При этом щетки будут стартовать с задержкой около 0,5 сек, также есть возможность задавать паузу между взмахами щеток в прерывистом режиме при помощи манипуляций с рычагом включения дворников. Оно имеет маркировку 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать регулировку паузы в ручном режиме так, как это сделано в предыдущей статье.

Вместе с перепайкой резистора в реле для уменьшения количества ходов щеток до двух это, на мой взгляд, необходимый и достаточный объем доработок стеклоочистителя ВАЗ 2109.

tuning-lada-2109.ru

Отказал омыватель лобового стекла, что делать?

Не работает омыватель ветрового стекла, причины

Все причины неисправности омывателя можно разделить на две группы: механические и электрические.

Сначала переберем механические причины неисправности омывателя.

— Засорение распылителей омывателя

Форсунки (распылители) омывателя ветрового стекла на автомобиле ВАЗ 2109 установлены на капоте. Отверстия выхода омывающей жидкости в них могут засориться как снаружи, так и со стороны подводящих трубок.

— Повреждение трубок омывателя

Трубки могут прежаться или перекрутиться в следствии не правильной укладки. Либо прохудиться, и тогда омывающая жидкость вытечет или снизится ее напор.

Теперь причины связанные с электрикой

Возможно имеется обрыв в ее соединениях или элементах.

Что делать если не работает омыватель?

Для начала просто включить его и послушать жужжание электродвигателя в бачке под охлаждающую жидкость. Жужжит — значит электрическая цепь в порядке. В таком случае нужно проверить чистоту распылителей, целостность и правильность пролегания трубок.

В электрической цепи включения омывателя ветрового стекла неисправность проще всего найти по схеме его работы.

Включаем очиститель и последовательно проверяем наличие напряжения в нескольких контрольных точках. Например, на наконечниках «плюсовых» проводов на электродвигатель омывателя и электромагнитный клапан. Так при его наличии там можно говорить что они «сгорели». Или на выводе «53ah» подрулевого переключателя — проверяем подается ли напряжение с замка зажигания.

Отдельное внимание правому подрулевому переключателю, так как во многих случаях, он и является виновником отказа омывателя работать. Иногда причиной неисправности служит окислившийся контакт в его фишке

Нужно проверить имеется ли напряжение на его выходе «W» при включении омывателя.

Попутно следует обратить внимание на предохранитель F17 в монтажном блоке и надежность крепления «массового» провода омывателя. Неисправные участки и элементы электрической цепи заменяем или ремонтируем

Неисправные участки и элементы электрической цепи заменяем или ремонтируем.

Примечания и дополнения

Немного информации о том как работает омыватель ветрового (лобового) стекла на автомобиле ВАЗ 2108, 2109, 21099.

Омыватель ветрового стекла работает только при включенном зажигании. При этом замыкаются контакты реле зажигания «30» (плюс с генератора) и «15/2» замка зажигания (выход на омыватель). См. схему.

Для включения омывателя ветрового стекла водитель перемещает рычаг правого подрулевого переключателя на себя в не фиксируемое положение (при любом другом положении рычага — в любом режиме работы «дворников»).

При этом замыкаются контакты «53ah» (плюс с замка зажигания) и «W» (выход на электродвигатель насоса и клапан омывателя) внутри переключателя. Далее через монтажный блок (красный или розовый провод) напряжение подается на электродвигатель насоса омывателя, расположенный в бачке омывателя и запорный электромагнитный клапан омывателя, установленный рядом. Клапан открывается, электродвигатель насоса омывателя нагнетает жидкость, поливая ветровое стекло через форсунки (распылители) на капоте.

Источник статьи: http://twokarburators.ru/otkazal-omyvatel-lobovogo-stekla-2109/

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

• прогреванием мотора;
• пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

Если вас интересует информация о том, как изготавливается незамерзайка своими руками, читайте материал нашего специалиста.

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Рекомендуем: Мерседес: типичные проблемы и неисправности

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

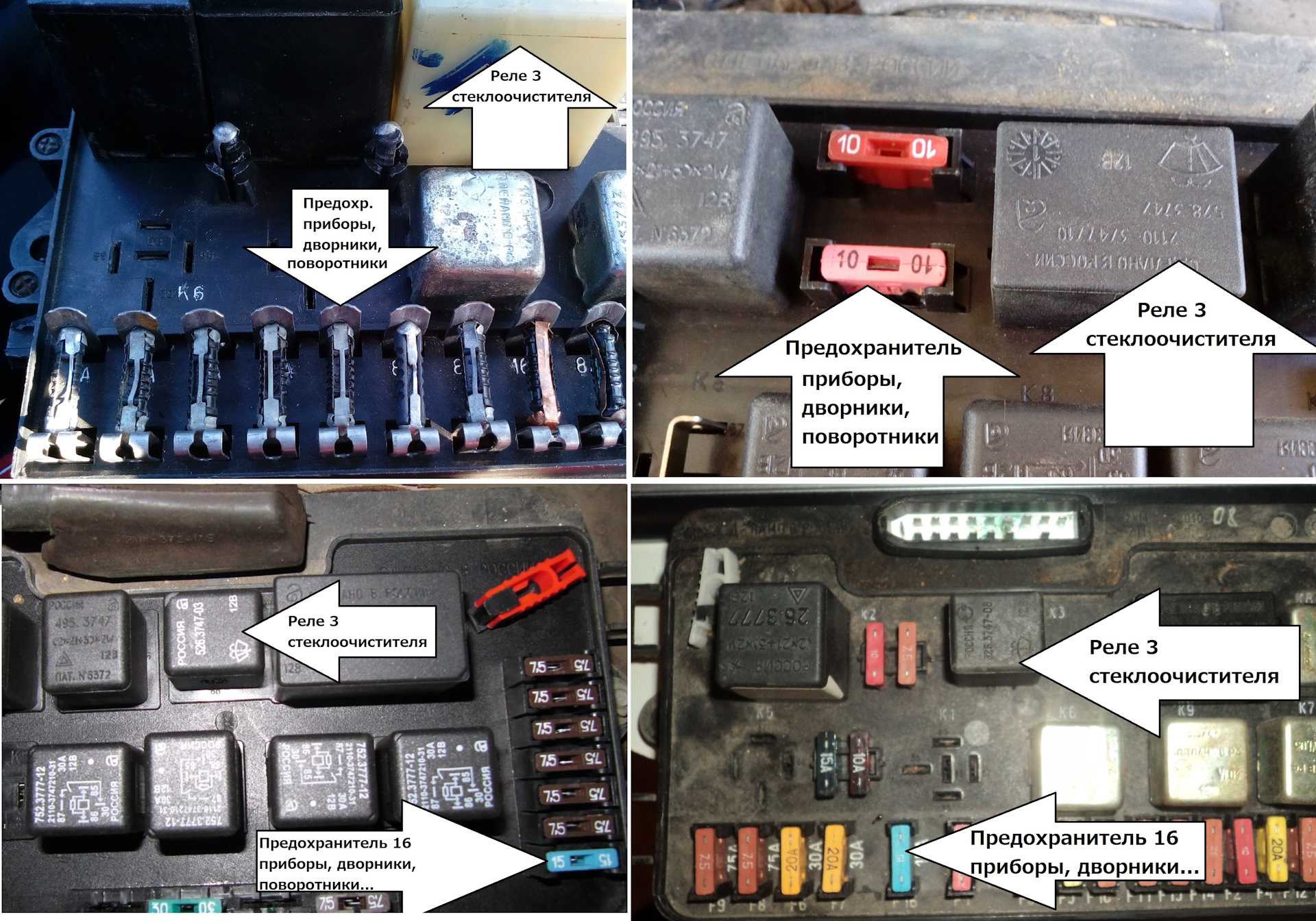

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Установка подрулевых переключателей Шнива,замка ВАЗ2110

Установка подрулевых переключателей Шнива,замка ВАЗ2110

Сообщение Parshmak1 » 20 сен 2011, 12:22

Здравствуйте. Ниже описываю установку руля типа «Калина», подрулевых переключателей Шевроле-Нива, моторчика дворников ВАЗ2110.

Список того, что надо купить: 1. Руль код 2104-3402010-10. Это не руль Калина. Он только внешне такой, как стоит на калине. Шлицы посадочного места на рулевой вал у него для классики ВАЗ 01-07. На руле Калина другие шлицы. 2. Замок зажигания ВАЗ 2110 со светодиодом. Код 21100-3704010-20 Рекомендую ставить замок ДААЗ. На рынке было еще несколько вариантов замков от разных кооперативов, в том числе и китайские. Качество разительно отличается. 3. Кожух рулевой колонки нижний ВАЗ 118 код 11180-3403072-00 и верхний код 11180-3403065-00 Т.е. кожух от Калины. 4. Мотор дворников ВАЗ 2110. Моторы бывают 2-х видов. Один вид , совсем не совпадает с родным по креплениям. Надо брать мотор, который по посадочным местам, как у Нивы или классики 01-07. На том моторе, что я купил на черном пластиковом кожухе надпись — 842-3730 изготовлено по лицензии 5. Подрулевые переключатели Шевроле-Нива. Центральная часть код 21230-3709320-00-0 . Центральная часть должна быть именно от Шевроле. Восьмерочная или девяточная центральная часть имеют другие контакты и не подойдут к нашему рулю. Левый переключатель код 21230-3709330-00-0 . Правый переключатель код 21230-3709340-00-0 6. Пластиковая фишка мамка для подрулевых переключателей левого и правого – 2 шт.. Он разные, когда будете брать, убедитесь что они нормально надеваются на контакты переключателей. 7. Реле дворников ВАЗ 2110 . Можно брать и нового и старого образца. Там все контакты одинаковые. 8. Необходимо купить проводов разного цвета на ваш вкус, всего надо метров 5 провода. Соединительных медных фишек мамок штук 30. 9. Два стальных подшипника размером 37Х20Х9 мм. Каталожный номер 1000904 или 6904-2 RS закрытого типа.(Для тех , кто хочет их поменять.) 10. Пластиковую шести контактную фишку папу (для мотора дворников 10-ки) 11. Пластиковую восьми контактную фишку папу (для замка зажигания)

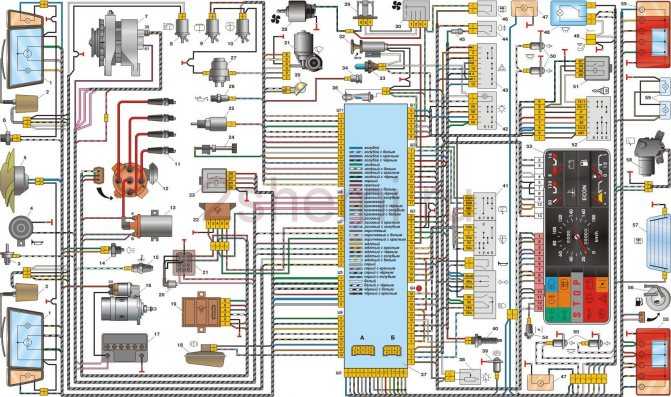

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

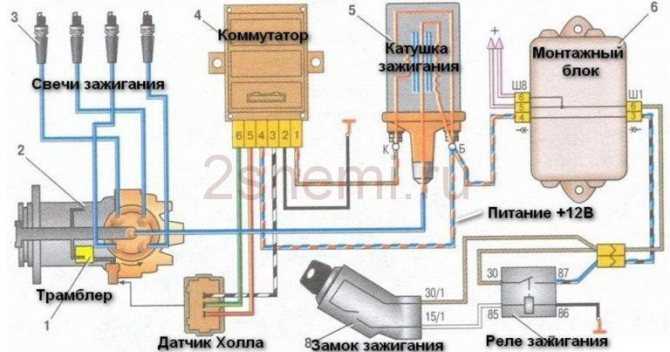

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

Установка клапана

Данная деталь довольно распространена, да и снять ее не трудно. Тем не менее ее исправность способна уберечь стекло от нежелательных повреждений. Если же каким-то образом не удалось отыскать клапан, подходящий под омыватель машины, то не все так плохо, как может показаться на первый взгляд.

К автомобилю неплохо подойдет и такой обратный клапан, который используется в топливных системах некоторых транспортных средств. Главным критерием выбора является диаметр самих штуцеров. Нужную деталь можно найти даже в зоомагазине, ведь клапаны широко используются в аквариумных системах подачи воздуха. Кроме того, трубки для таких систем обладают гораздо большей эластичностью, нежели другие, а значит, они более практичны.

Если лобовой омыватель неисправен, то проблема может быть в его клапане. Таким образом, для замены понадобится новая аналогичная деталь, подходящего диаметра полимерные трубки с хорошим уровнем эластичности, нож, а также хомуты из пластика. Как правило, место установки не влияет на омыватель, так как правильная установка означает то, что верхней точкой сети должна быть именно форсунка, а это исключает выток воды, которую удерживает клапан.

Я советую устанавливать приспособление в наиболее удобном месте, которое способно исключить возможность его дальнейших повреждений. Соблюдение этого принципа также сохранит стекло от царапин из-за засорения омывателя. На некоторых автомобилях в магистрали находятся специальные муфты для соединения и не совсем понятно для чего они именно там пребывают. Тем не менее, вместо них и лучше вставить сам клапан, нежели лишний раз делать надрез на самой трубке.

Процесс установки предусматривает такие этапы:

• В первую очередь необходимо разрезать трубку;
• После того как было определено направление открытия самого клапана следует надеть концы уже разрезанной трубки непосредственно на штуцеры;
• Новенькую деталь, уже с трубками, следует прикрепить к элементам кузова при помощи соответственных хомутов;
• Теперь нужно просто включить зажигания, чтобы сработал омыватель. Это уже, в свою очередь, вынудит жидкость закачаться в саму систему.

Вот, собственно, и все. Процесс установки данной детали не слишком уж замысловат. Поэтому я советую ограничиться своими силами, если у вас есть хоть чуток свободного времени, а не бежать в автосервис и тратить свои деньги.

Доработка реле стеклоочистителя

Это неудобство, как оказалось, легко устранимо. Для этого покупаем новое реле стеклоочистителя (если что-то не получится, можно будет вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое аналогичное – маркировки могут отличаться в зависимости от завода-изготовителя реле.В схеме этого реле нужно заменить резистор R4. Штатный имеет номинал 130 кОм, нам нужно поставить поменьше, в пределах 40 кОм – 70 кОм. У меня 56 кОм. Найти такой можно в точках по продаже радиодеталей, стоит копейки, либо выпаять из старой техники.

Расположение реле в «черном ящике»

Схема реле дворников ВАЗ 2109

Внутреннее исполнение такого реле может быть разным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключен к 4-й лапке микрочипа. На рисунках выше он выделен.

Кстати говоря, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта – для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другое исполнение. Например, мне попалось вот такое реле с маркировкой 723.3777 завода Энергомаш:

Реле 723.3777 Энергомаш. Его нам не переделать

Такое реле нам не переделать, поэтому его можно оставить в качестве запасного (оригинального), а перепаивать будем родное, извлеченное из монтажного блока:

Внешний вид родного реле

По поводу количества взмахов щеток разобрались. Теперь еще один момент.

При первом нажатии на рычаг для омыва стекла обычно бывает так: щетки уже тронулись, а воды на стекле еще нет. Это обусловлено тем, что насосу нужно время, чтобы прогнать воду по трубкам от бачка до форсунки омывателя. Эту ситуацию может исправить установка обратного клапана в трубку, чтобы предотвратить стекание воды из трубок обратно в бачок, когда насос не работает. Лично меня этот момент не сильно волнует, так как щетки идут по сухому только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубках и без того слабому насосу омывателя, поэтому такую доработку на своем авто не делал и не планирую.

Если нет желания ничего переделывать, можно поставить специальное программируемое реле. При этом щетки будут стартовать с задержкой около 0,5 сек, также есть возможность задавать паузу между взмахами щеток в прерывистом режиме при помощи манипуляций с рычагом включения дворников. Оно имеет маркировку 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать регулировку паузы в ручном режиме так, как это сделано в предыдущей статье.

Вместе с перепайкой резистора в реле для уменьшения количества ходов щеток до двух это, на мой взгляд, необходимый и достаточный объем доработок стеклоочистителя ВАЗ 2109.
