Термостат ваз 2114-2115: признаки неисправностей и замена термостата

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

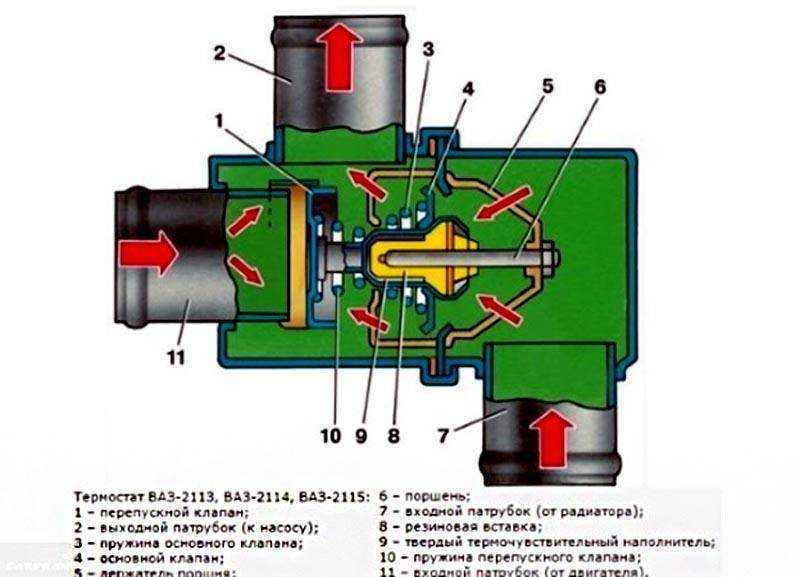

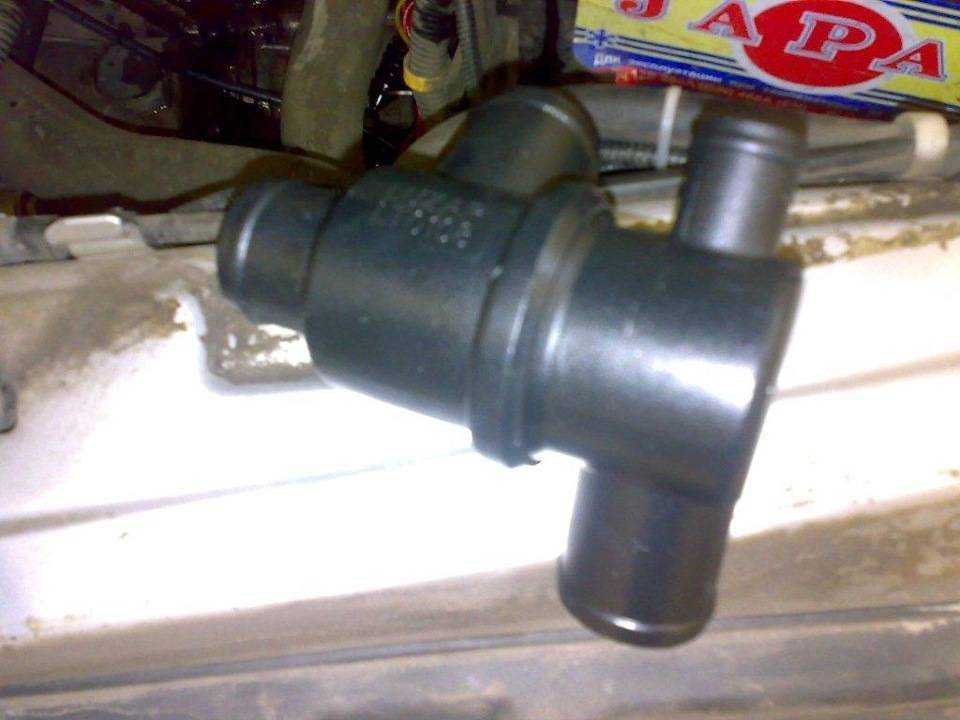

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

два входных — от двигателя и радиатора;
один выходной — к помпе.

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

Рекомендуем: Чистка и адаптация дроссельной заслонки на автомобиле

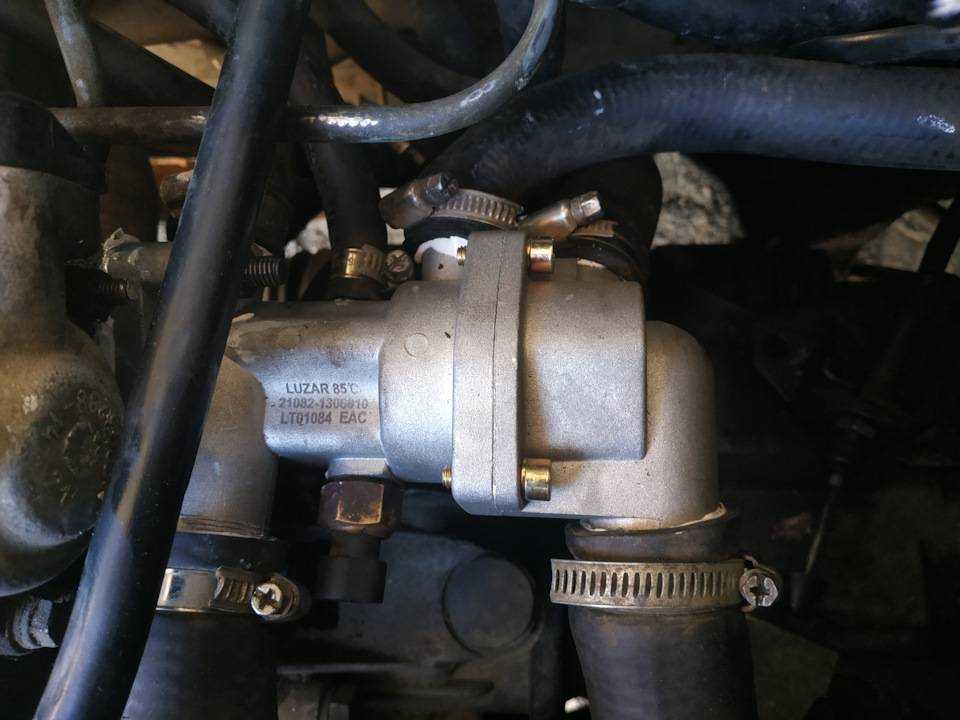

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Рекомендуем: Плюсы и минусы контрактного мотора

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Термостат ВАЗ 2115: Замена, проверка, где находится

Термостат – датчик, предназначенный для поддержания определённой температуры. Термостат перекрывает путь антифризу или любой другой охлаждающей жидкости путь в радиатор до тех пор, пока двигатель не наберёт определённую рабочую температуру. Рабочей температурой двигателя считается 90 градусов. Термостат открывает путь охлаждающей жидкости на 95 градусах по Цельсию. Благодаря термостату, двигатель тратит меньше времени прогрева до рабочей температуры, Из этого следует, что термостат спасает ваши копейки в кармане и бережёт природу. А находится он между радиатором и двигателем.

Оглавление

ЗаменаКак проверитьКакой лучше поставитьГде находитсяКак выглядит

Замена

Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:

1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;

2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.

Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.

Затем снимаем термостат с автомобиля ВАЗ 2115.

Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.

После установки нового термостата не забудьте залить обратно охлаждающую жидкость.

Как проверить

Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.

Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.

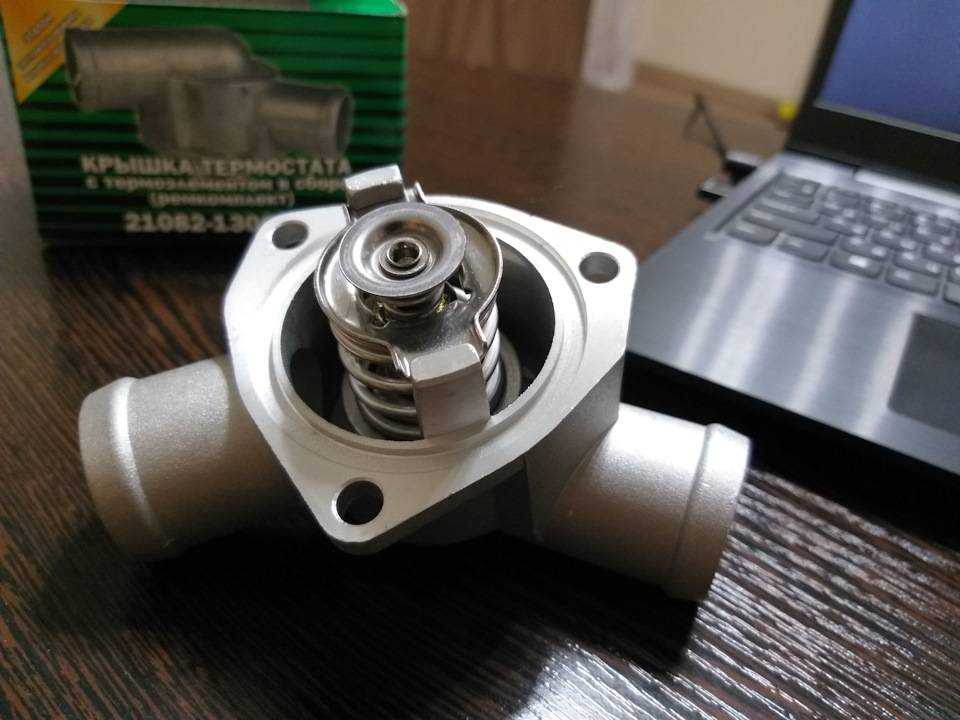

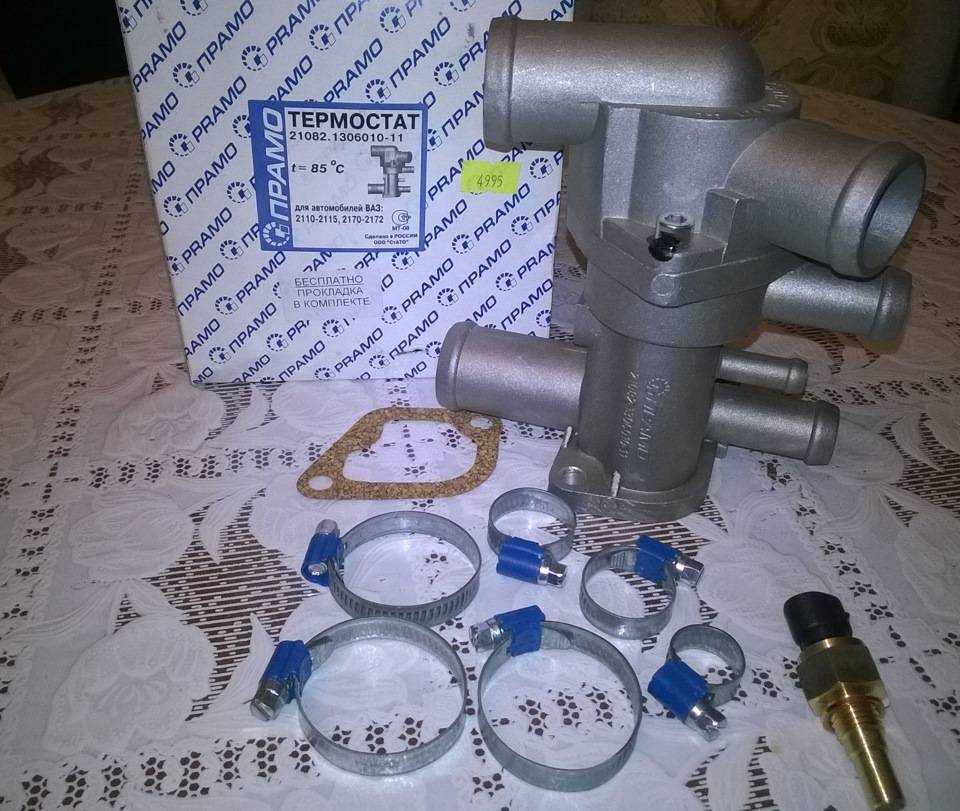

Какой лучше поставить

Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.

Термостат необходимо покупать ориентируясь только на несколько вещей.

Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,

или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.

А проверить термостат стоя у прилавка без вариантов.

Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.

Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.

Хотя честно говоря, вряд ли продавцу это надо.

Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель , ВАЗ 2115-ь это Российский автомобиль

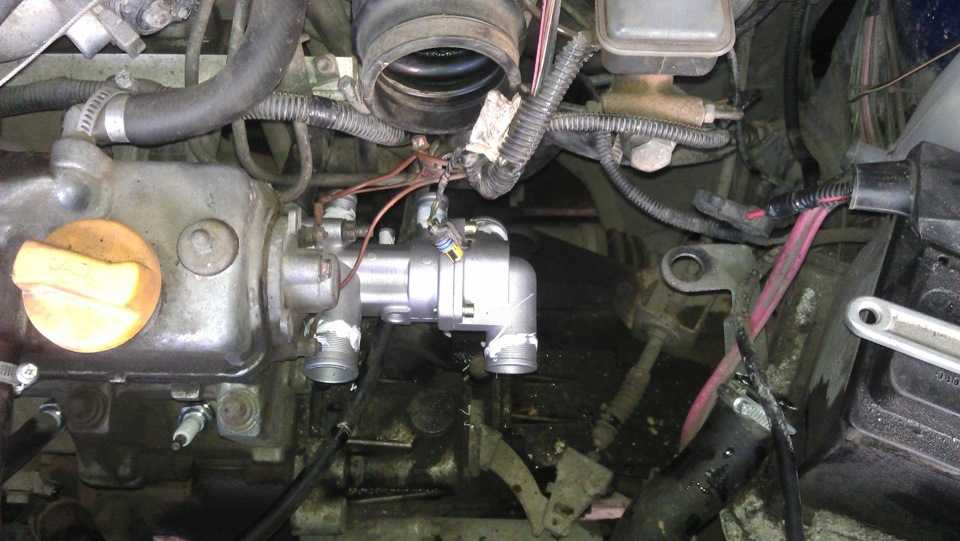

Где находится

Он под корпусом воздухофильтра располагается на инжекторных автомобилях, на карбюраторных же Самара 2 (А именно первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) он точно там же располагается но просто корпус на них уже перемещён чуть в другое место, поэтому на карбюраторе уже не надо заморачиваться снимать корпус, а просто высоковольтные провода скинул и приступил к работе, но всё же снимается корпус не долго и на инжекторе его 100% нужно снимать чтобы добраться до термостата и вот после того как корпус будет отложен, Вы увидите сразу же термостат он не вооружённым глазом будет даже заметен (Для наглядности на фото ниже он указан красной стрелкой) и рядом с ним ещё и аккумуляторная батарея находится (Указана синей стрелкой), чтобы Вы уж 100% поняли где он находится и не потеряли его из виду.

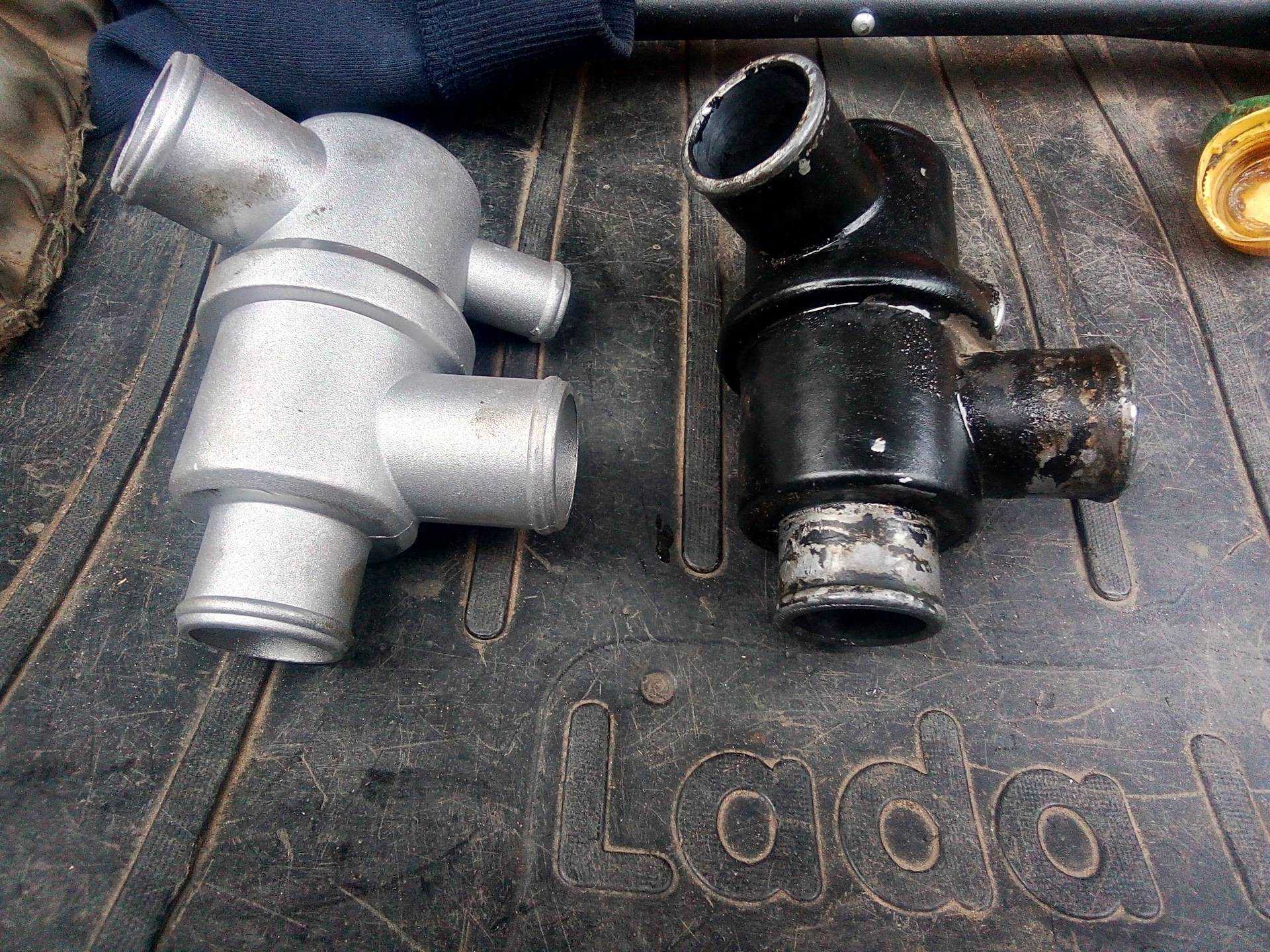

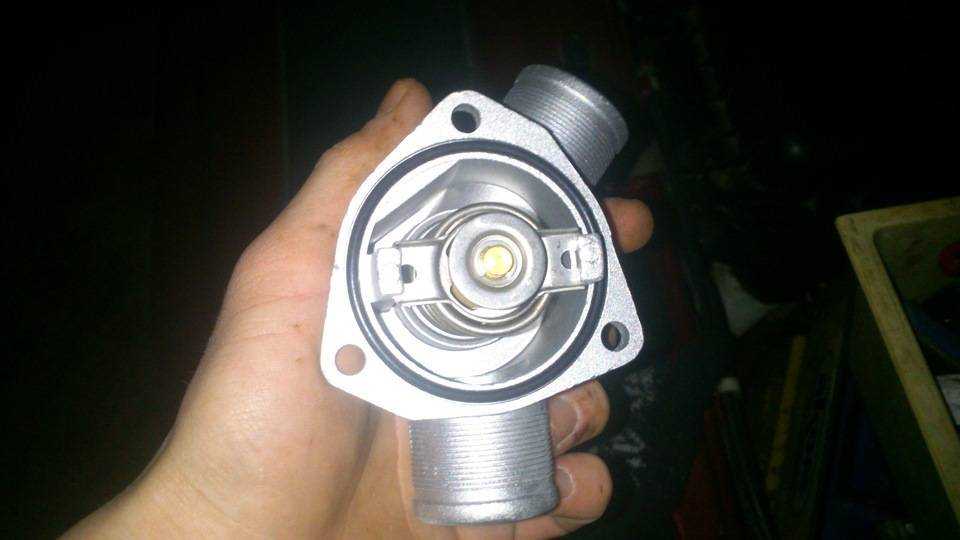

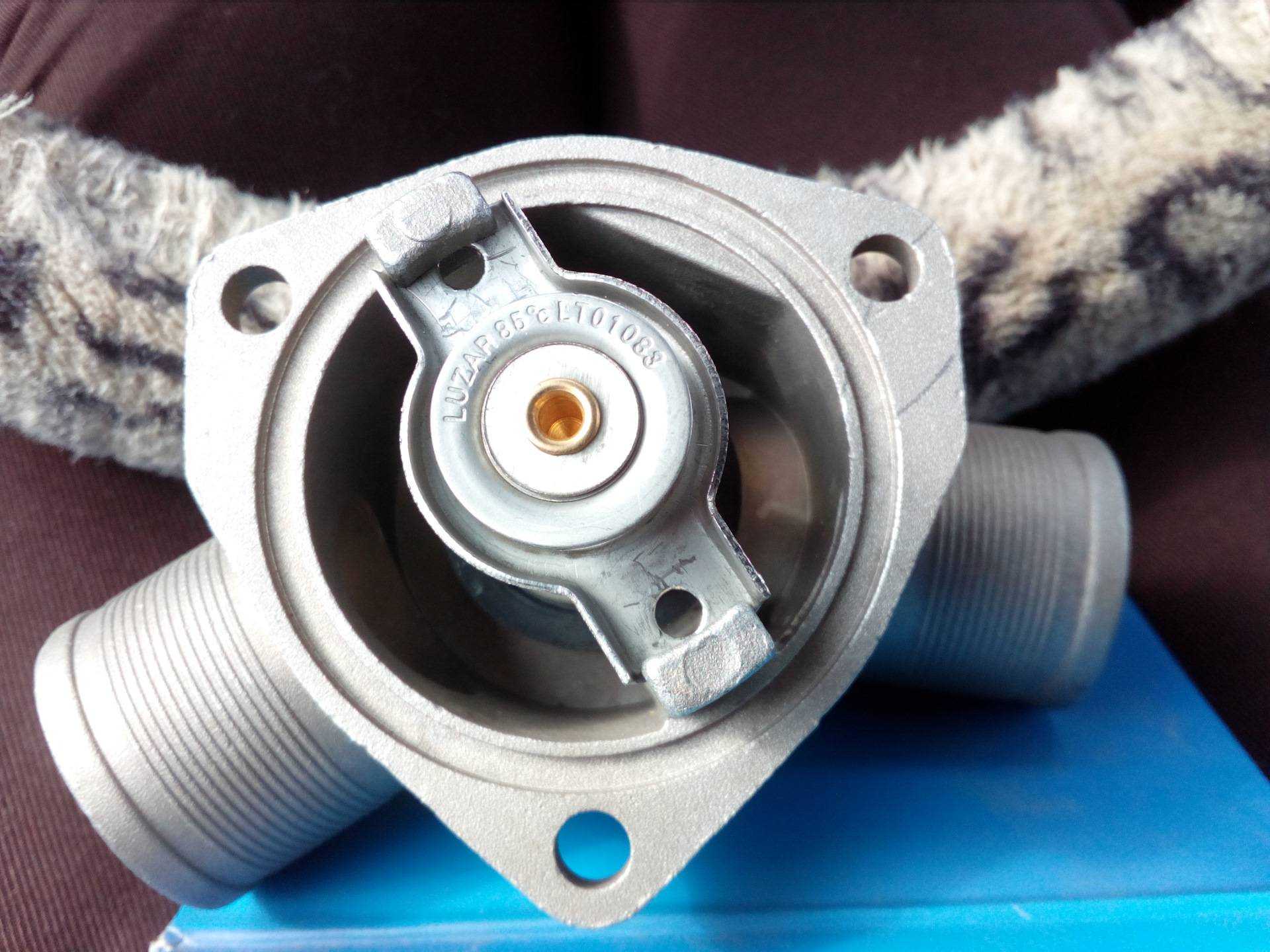

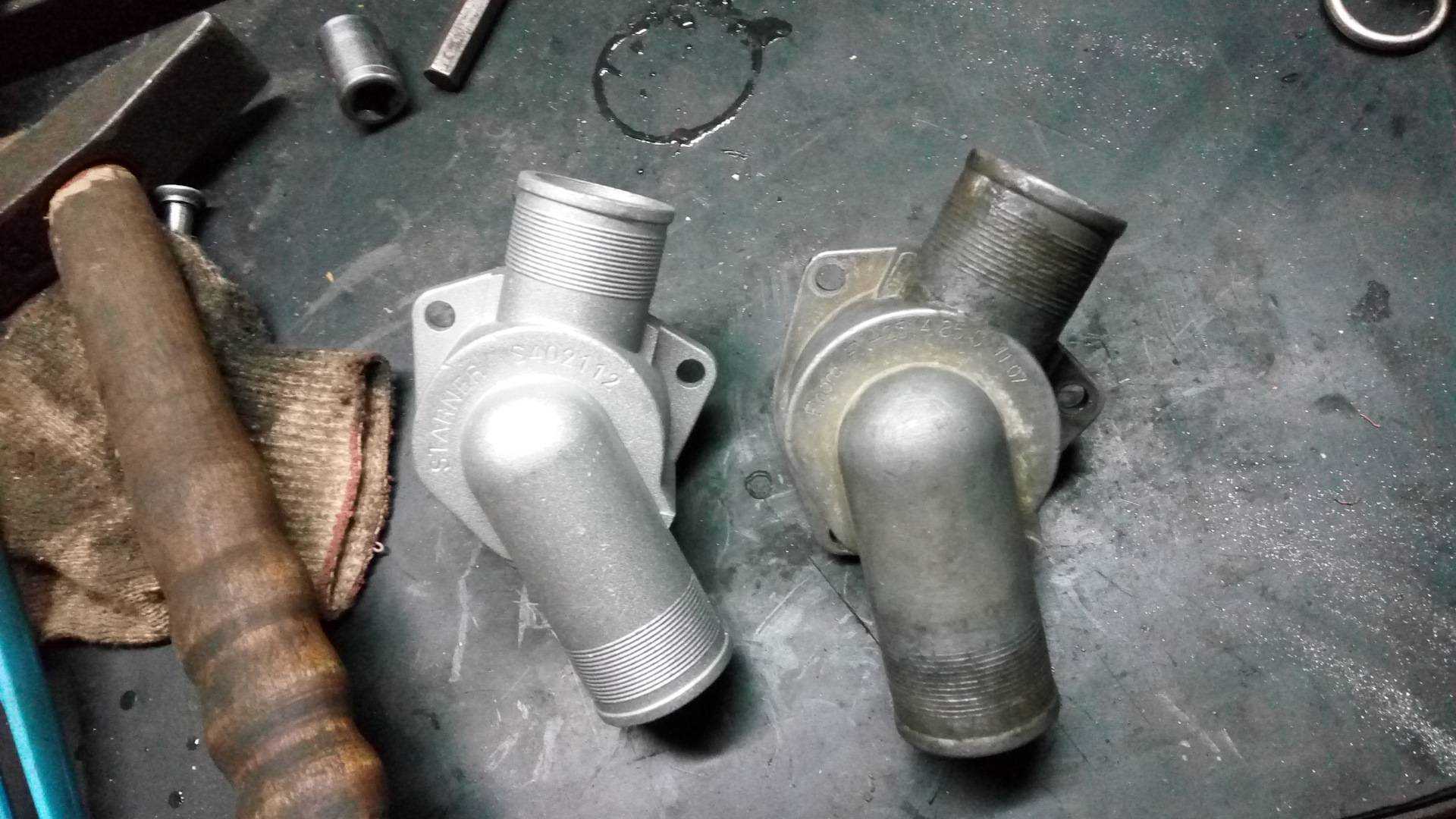

Чем лучше термостат с «десятки»?

Конечно, речь идет не о тех моделях, которые ставились на первые выпуски «десяток». Термостат ВАЗ-2109 (карбюратор) очень похож на тот, который устанавливался в первые модели «десяток». Но сейчас речь о более современных моделях. Их основное преимущество в том, что сведено к минимуму количество хомутов. Зато крепление термостата к блоку двигателя выполнено не при помощи короткого патрубка. Корпус прикручивается к блоку ДВС с использованием двух шпилек. Датчик температуры вкручивается в термостат, следовательно, второе отверстие нужно глушить.

Кроме того, при установке термостата с «десятки» на «девятку» появляется возможность немного сэкономить, ведь можно менять только чувствительный элемент. Среди пассивных преимуществ – освобождение места под капотом. Корпус термостата становится сантиметров на пять короче, что дает возможность без особого труда добраться, например, до регулировочных гаек тросика сцепления.

Последовательность действий

С помощью ключа на 13 откручивается воздушный фильтр.
На радиаторе откручивается 2 болта и 1 гайка. Под одним из болтов находится отверстие, через которое охлаждающая жидкость сливается в заранее подставленную под радиатор ёмкость.

Болт сливного отверстия на радиаторе для слива тосола

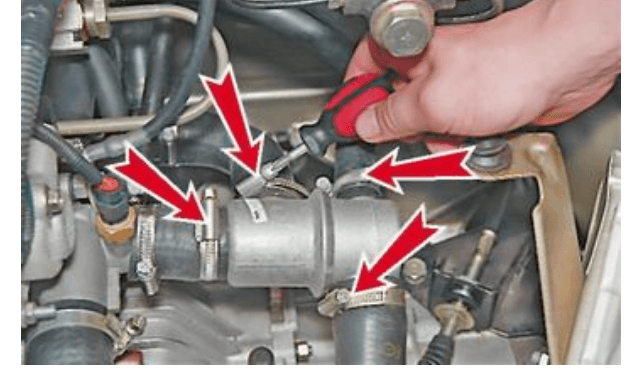

С корпуса фильтра рециркуляции убраны все шланги, термостат готов к снятию

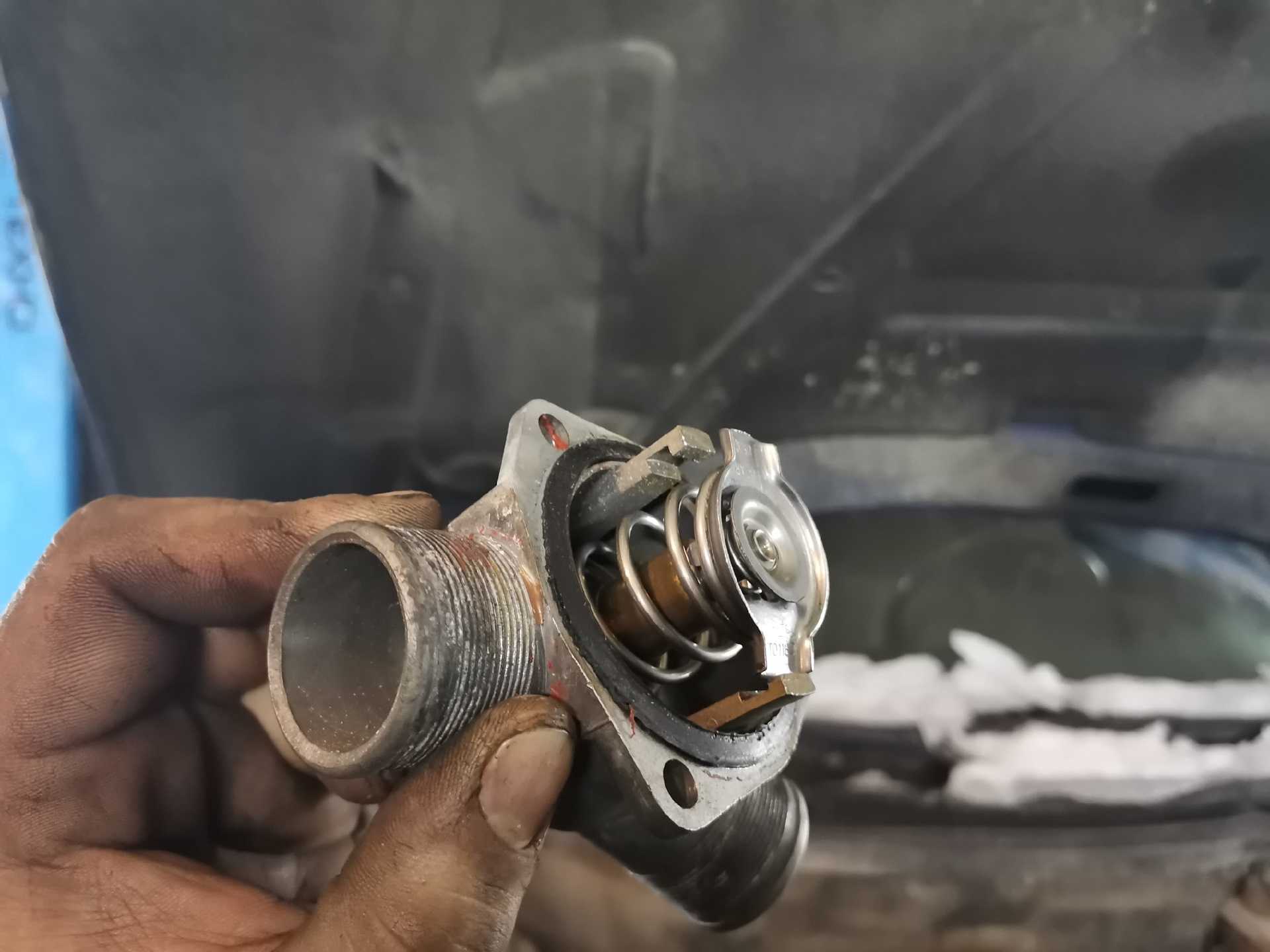

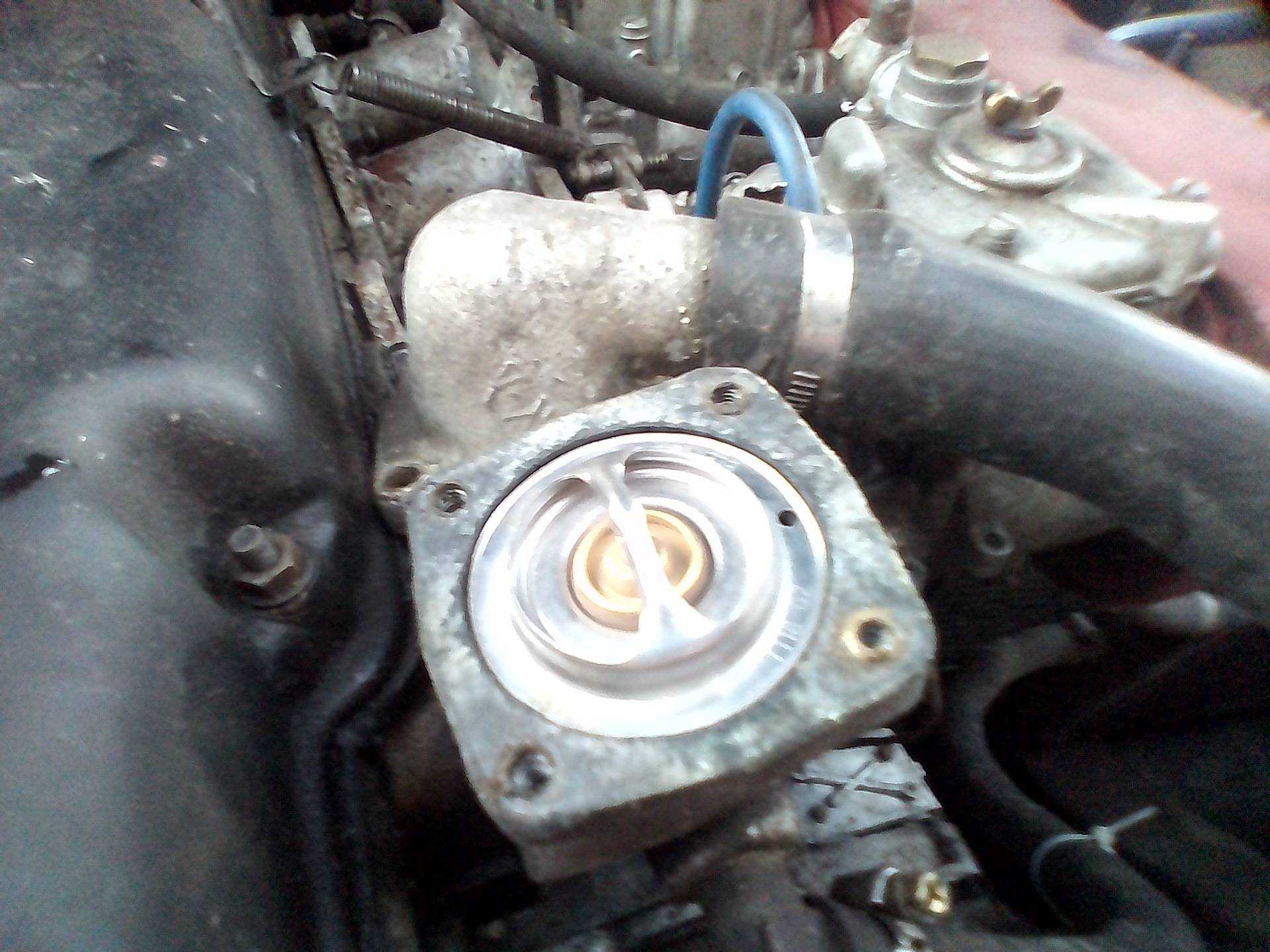

Термостат аккуратно извлекается из гнезда

Видео по теме: Как заменить термостат на ВАЗ-2114 (инжектор) своими руками

Как видно из этой статьи, поменять термостат – это задача, которая под силу даже начинающему автолюбителю. Главное, о чём следует помнить, решив заменить это устройство: экономить на нём — нельзя, так как ремонт повреждений двигателя, вызванный неисправным термостатом, обойдётся автовладельцу намного дороже.

Термостат представляет собой один из важнейших компонентов охлаждающей системы двигателя, позволяя за незначительное количество времени прогревать холодный мотор до достижения рабочей температуры, которая составляет 90°С и существенно понижает износ последнего.

Что такое термостат в машине

Как правило, термостат ставится вблизи радиатора. Конструкция снабжена возвратной пружиной, термочувствительным клапаном, твёрдым наполнителем. Патрубки соединяются так, что для охлаждения используются 2 круга: большой охватывает радиатор, а малый – двигатель. После того, как двигатель заводится, охлаждающая жидкость начинает поступать, нагревается, что обеспечивает наиболее быстрый прогрев. В момент, когда температура охлаждающей жидкости достигает 90°С, термочувствительный элемент открывает клапан. Жидкость поступает в радиатор, благодаря чему обеспечивается эффективное охлаждение, а прогретый мотор сдерживает температуру в нормальном режиме.

Огромную ошибку совершают те, кто, в надежде сэкономить на стоимости, решается на покупку и установку термостатов китайского производства. Последние в скором времени выходят из строя и ещё быстрее требуют замену.

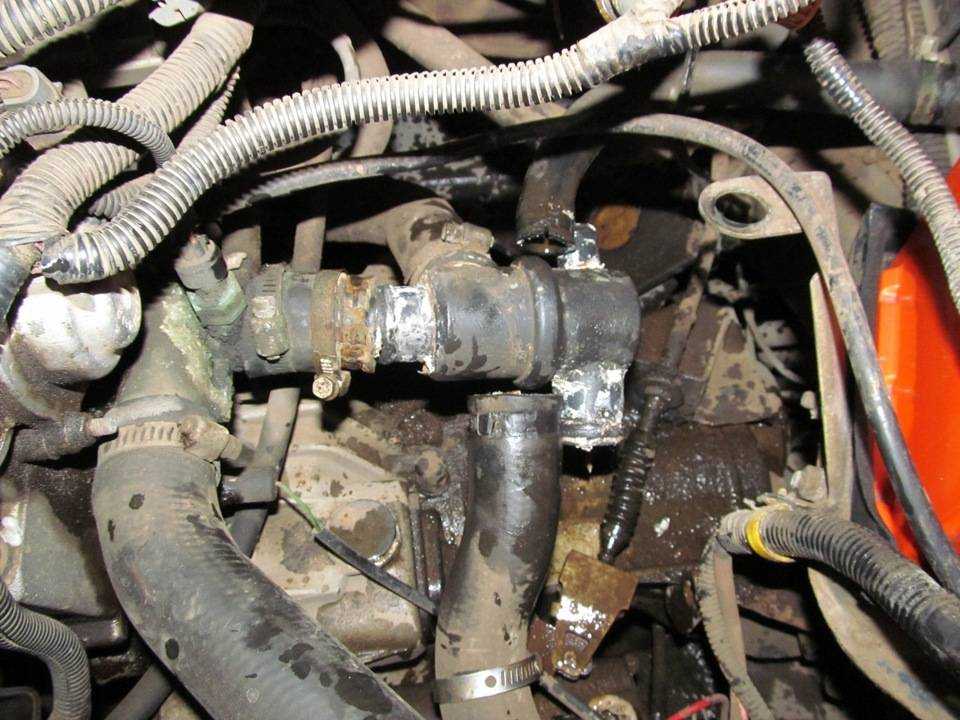

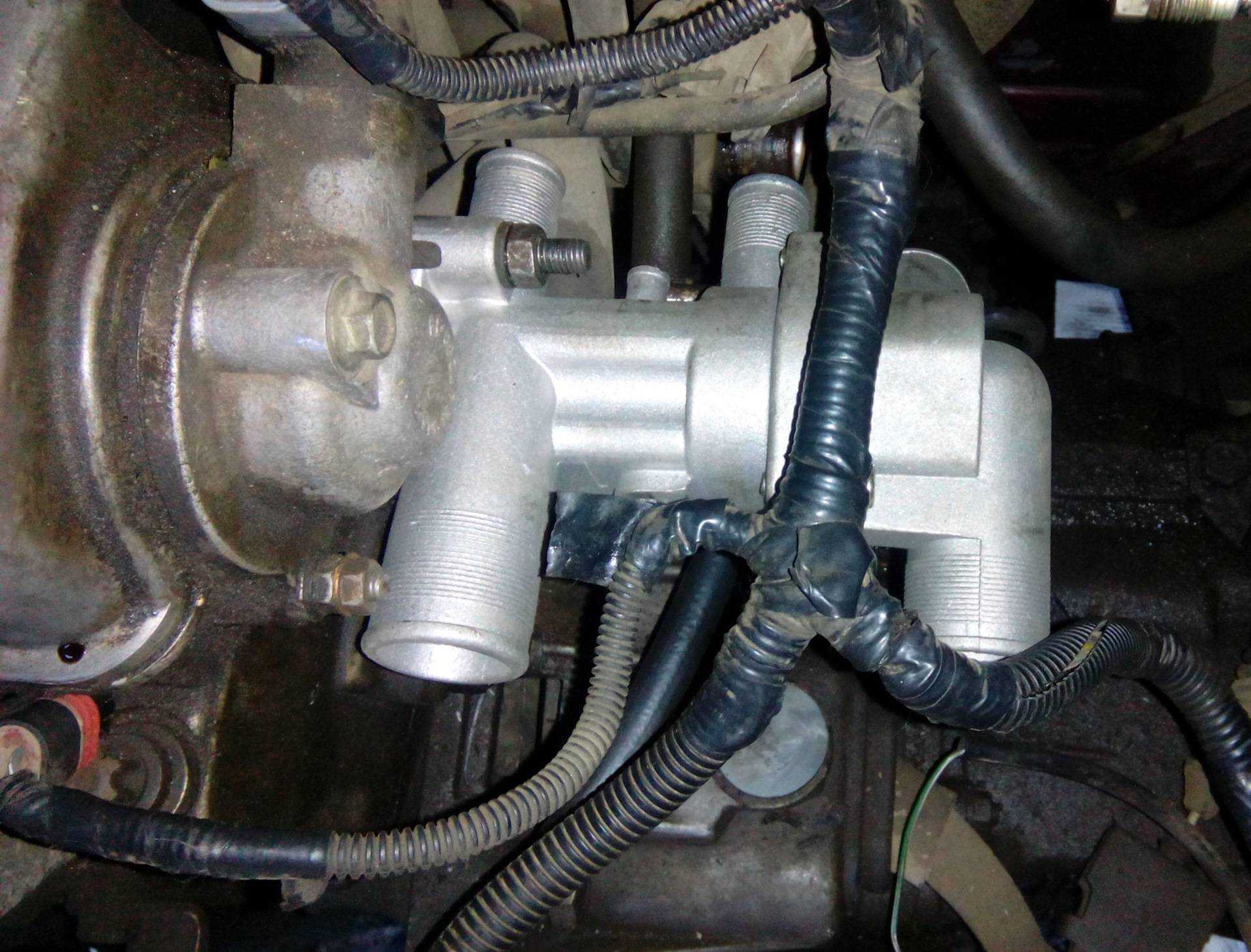

Где находится термостат

На двигателях инжекторного типа термостат находится под воздушным фильтром, а на карбюраторных – в том же самом месте, только разве что корпус самого фильтра несколько смещён на старых моделях семейства Ваз 2114-2115, что намного облегчает процедуру снятия.

Не требуется снимать корпус, просто отсоединяются высоковольтные провода и можно производить демонтаж нужного компонента охлаждающей системы. На инжекторных моделях, после снятия корпуса фильтра будет виден термостат. Ориентиром можно считать аккумуляторную батарею по правую сторону.

Когда нужна замена термостата Ваз 2114

Индикатором износа может служить неверная работа клапана. В одних случаях охлаждающая жидкость начинает циркулировать по большому кругу, вследствие чего автомобиль начинает быстро греться, что в летнее время очень слабо заметно – в этом и главная проблема. А в зимнее время, наоборот, автомобиль очень плохо прогревается. В этих случаях клапан термостата полностью открыт и не закрывается. Обратный случай – когда клапан полностью закрыт и жидкость начинает циркуляцию по малому кругу, авто начинает быстро греться, а при движении в плотном городском потоке с пробками или при длительных остановках, температура двигателя доходит даже до критических отметок.

Чуть реже встречается открытие клапана до середины, при этом автомобиль прогревается на морозе чуть медленнее от нормы, а в тёплое время стрелка индикатора температуры постепенно может достигать критической отметки. Все эти признаки сигнализируют о неисправности термоэлемента.

Если вдруг вызывает подозрение температура двигателя, точнее последний нагревается долго или слишком быстро – можно проверить работу термостата без его демонтажа, произведя следующее:

следует завести двигатель и дать ему прогреться до температуры 87-92 °С;
в момент прогрева, когда двигатель ещё холодный, потрогать нижний патрубок, следующий от термостата – он должен быть холодным всё время до тех пор, пока мотор не разогреется до рабочей температуры;
когда мотор окончательно прогреется, нижний шланг начнёт нагреваться. В случае нагрева шланга раньше времени, либо, если последний не нагревается даже при достижении двигателем рабочего температурного режима, это означает, что необходима незамедлительная замена термоэлемента.

Назначение и конструкция устройства

Термостат является одним из главных узлов системы охлаждения автомобиля и служит для перенаправления жидкости на малый и большой циркуляционные круги. Благодаря этому, ОЖ активно забирает тепло от двигателя (которое образуется при его работе в результате сгорания топливной смеси и трения подвижных частей) и, при этом, сама — не перегревается.

Работа термостата ваз 2114

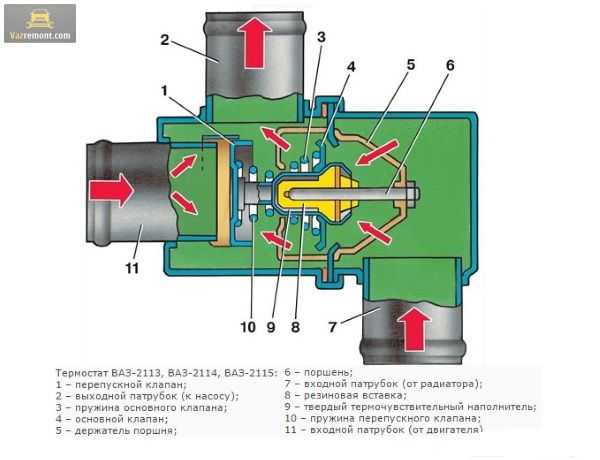

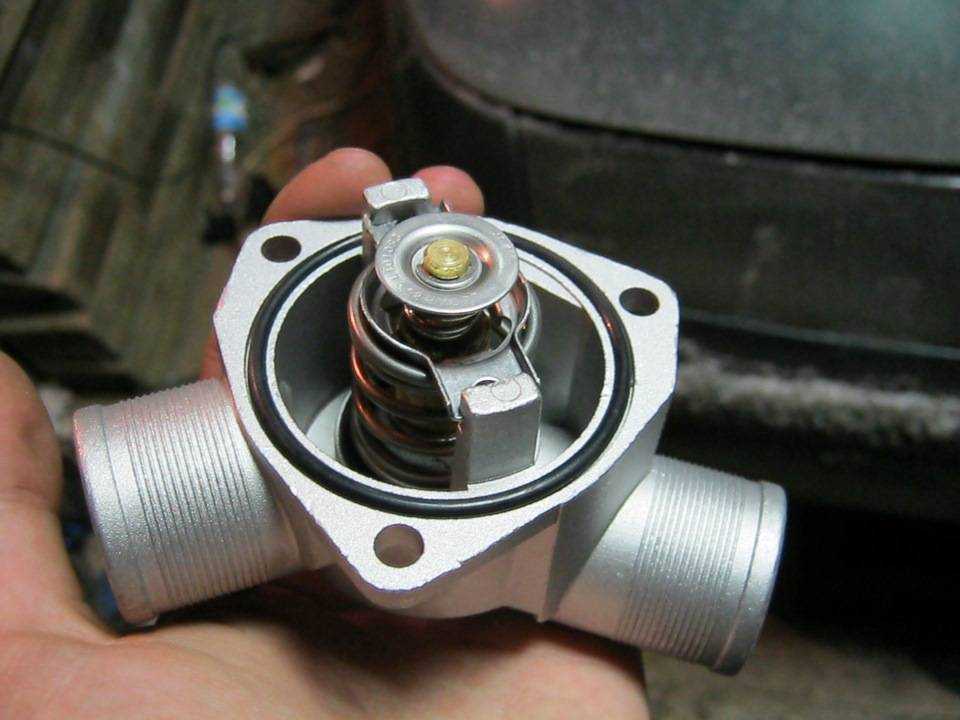

Конструктивно, термостат представляется собой литой корпус с тремя патрубками:

входным — от двигателя;
входным — от главного радиатора;
выходным — к водяному насосу (помпе).

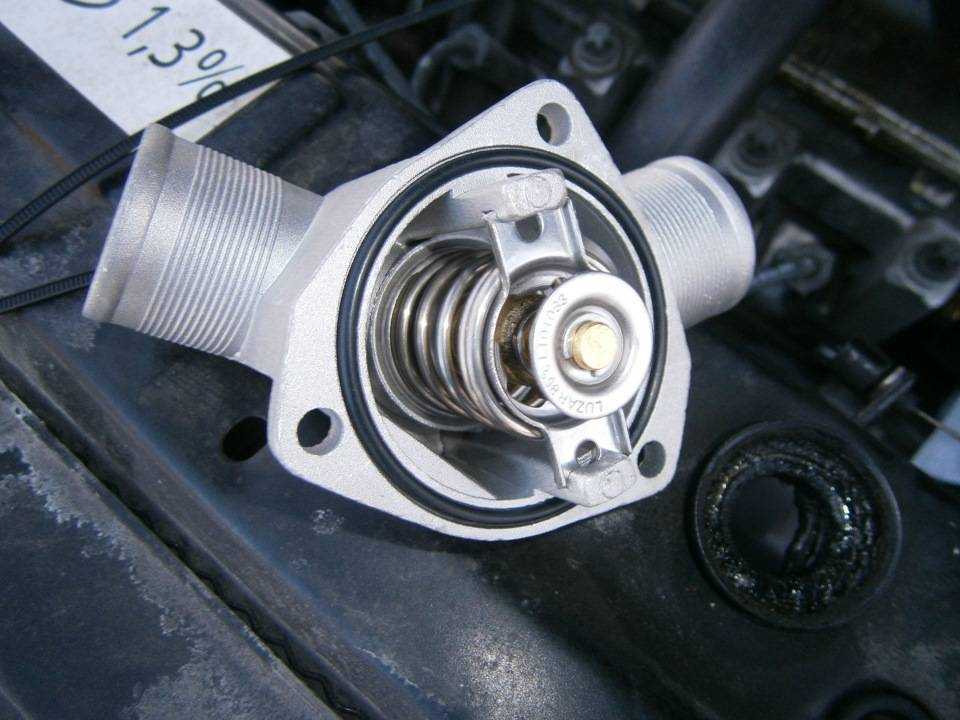

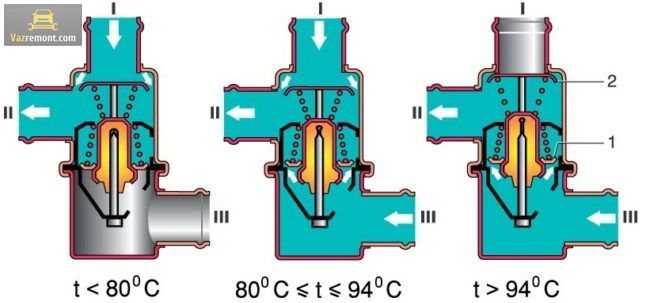

Внутри самого корпуса находится клапан, который приводится в действие термочувствительным составом черного цвета. При нагревании выше определенной температуры — он сильно расширяется, давит на клапан и смещает его, открывая охлаждающей жидкости доступ к большому кругу.

Пока мотор не прогрет, а, соответственно, и тосол не набрал нужной температуры (87 С), клапан термостата находится в полностью закрытом состоянии, и вся жидкость циркулирует лишь по малому контуру.

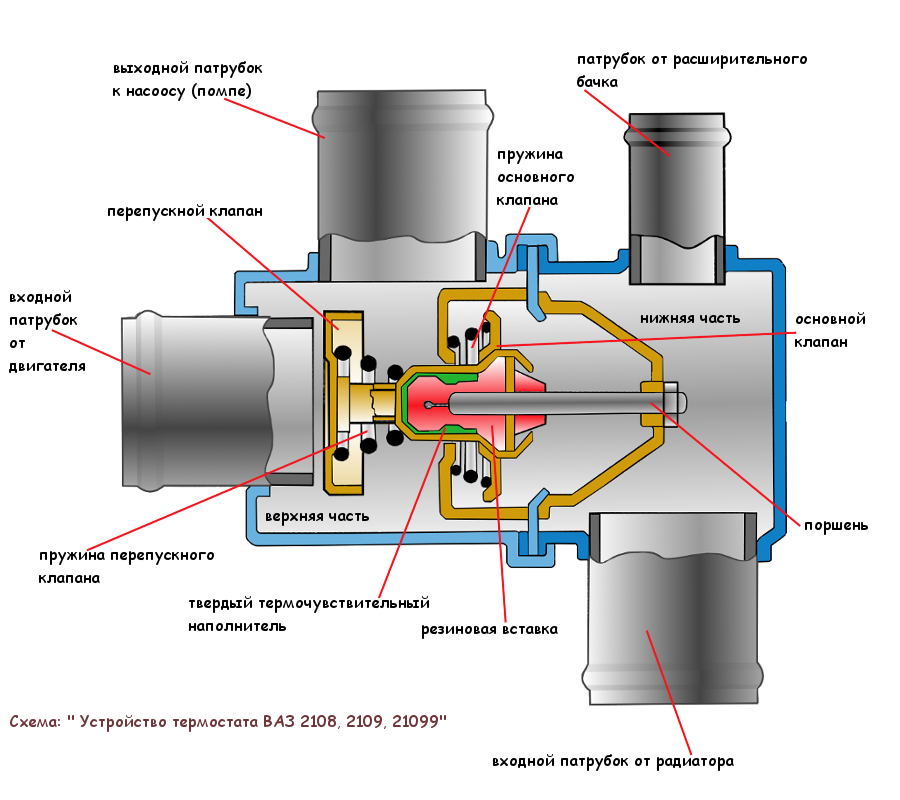

Устройство термостата ваз 2114

Начиная с температуры 88 С клапан приоткрывается, распределяя ОЖ между обоими циркуляционными кругами. При закипании антифриза (при температуре 102 С) клапан открывается на максимум, смещаясь на 8 мм и перенаправляя всю охлаждающую жидкость на большой круг.

Именно по причине столь высокого риска повреждения двигателя не стоит откладывать проблемы с системой охлаждения «на потом», а, напротив, следует сразу приступить к поиску неисправности.

Нормальная температура двигателя

Для всех выпускавшихся ранее автомобилей (начиная с 1992 года) нормальная рабочая температура двигателя составляла 90 градусов С. Эта величина была общепринятой не только для России, но и для всего Мира, и все автопроизводители в своих стандартах равнялись именно на нее. С дальнейшим развитием автомобильных технологий стало ясно, что придерживаться указанной цифры получается далеко не всегда (в особенности — из-за разнообразия двигателей и их систем).

В результате этого на вновь проведенном международном конгрессе было определено, что стандартной рабочей температурой для бензиновых моторов всех типов впредь будет считаться интервал от +85 С до +105 С. Любая температура двигателя, находящаяся в этих пределах, считается нормальной, но любое, даже небольшое превышение в большую сторону, уже является перегревом.

Если температура в двигателе опустится ниже указанной нормы, то автомашина будет терять мощность и динамику разгона. Если же температура выйдет за верхние рамки, то мотор может закипеть и получить значительный ущерб (длительная езда с закипевшим двигателем может грозить не только его серьезным повреждением, но также и износом смежных с ним агрегатов).

Причины поломок и способы их исправления

Отечественные машины любят бережное к себе отношение и всячески подталкивают водителей на изучение материальной части. Каждый автовладелец ВАЗ 2114 обязан усвоить симптомы выхода из строя термостата и алгоритмы устранения поломок. Неисправность устройства можно проверить, не снимая его с машины, по двум факторам:

первый признак – критический нагрев двигателя, определяющийся по датчику температуры на панели приборов, четко дающий знать о проблеме с включением регулировочной системы;
вторая причина – нагрев нижних патрубков большого охлаждающего контура сразу после запуска двигателя, указывающий на постоянную открытость пропускного клапана.

В обоих случаях необходимо срочно заняться устранением поломки, так как движение со неисправным термостатом неизбежно приводит к перегреву двигателя и последующему дорогостоящему ремонту мотора и инжектора.

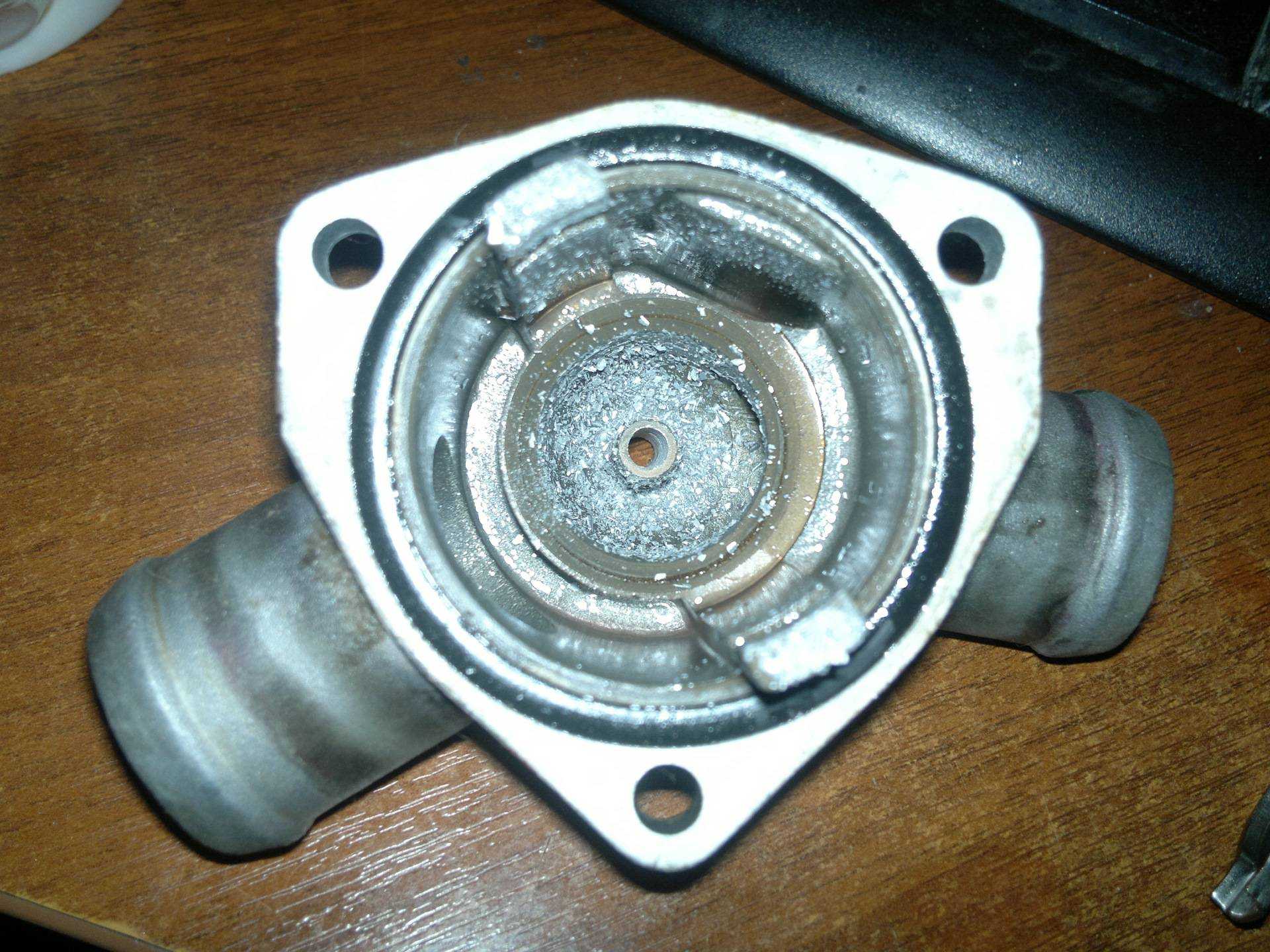

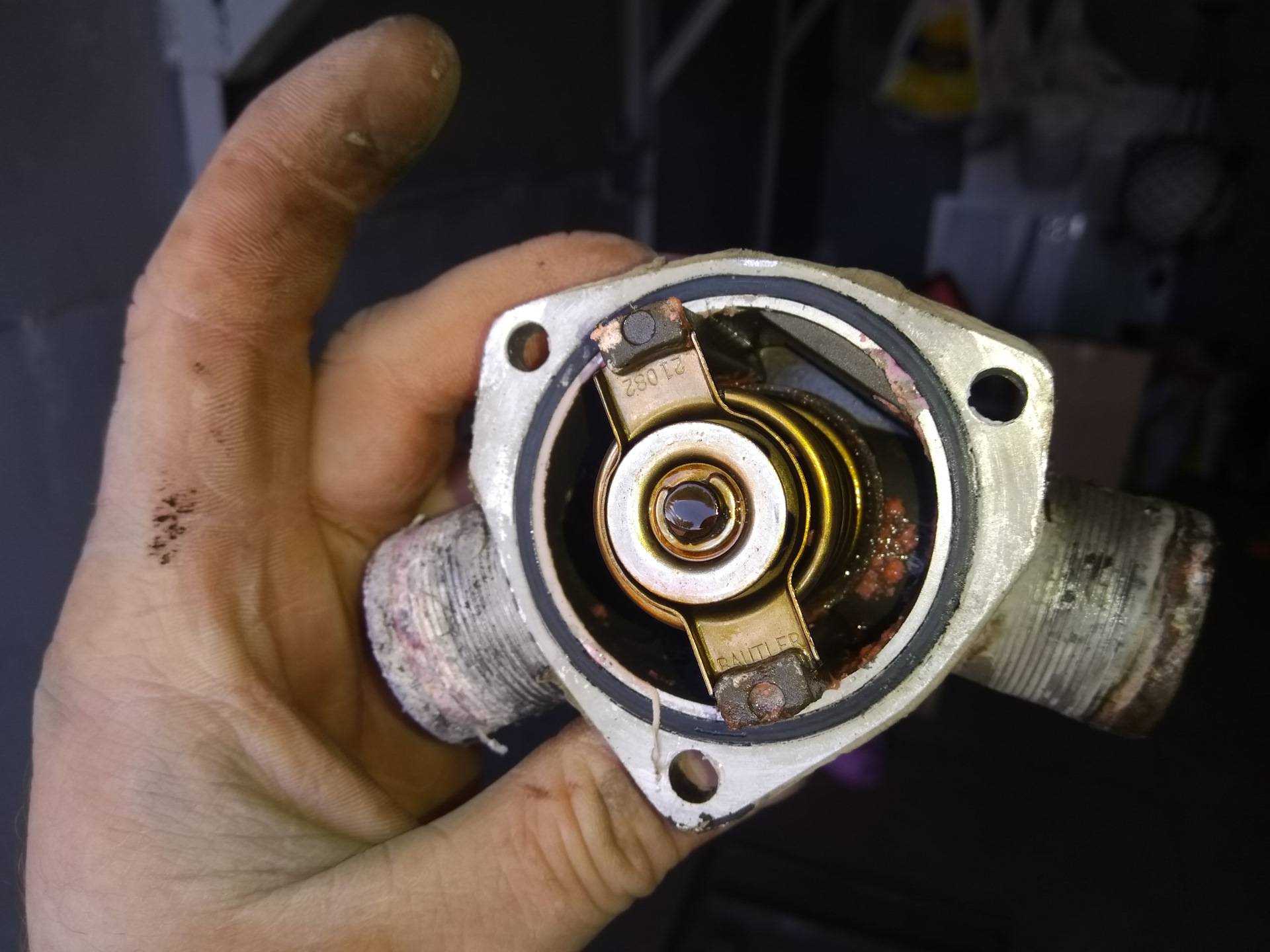

Основной причиной неисправности прибора является нарушение работы термочувствительного элемента из-за скопившихся солевых отложений, образовавшихся от использования простой воды в качестве охлаждающей жидкости. Они блокируют работу защитного механизма и заклинивают поршень в одном из крайних положений.

Методом самостоятельной борьбы с этим недугом может служить проваривание термостата в растворе с добавлением «Антинакипи», которая используется для очистки эмалированных чайников и кастрюль. Часто помогают несильные удары по корпусу прибора, чтобы отложения отлетели и освободили путь рабочему штоку. Признаком открытия клапана служит характерный щелчок, в этом случае механизм можно считать исправным.

При неудаче реанимирования устройства следует поменять его на новый. Заодно проверьте уровень и качество тосола (антифриза).

Особенности конструкции

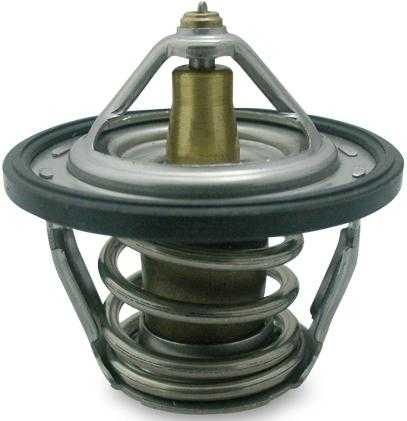

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

корпус;
входной патрубок. Подключается непосредственно к системе охлаждения;
восковой шарик;
основной клапан. Отвечает за перекрывание процесса основной циркуляции;
поршень;

Термостат регулирует температуру охлаждающей жидкости в двигателе

перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
специальная пружина для удержания переносного клапана;
выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
пружина, удерживающая перепускной клапан;
дополнительный входной патрубок. Элемент подключён к радиатору.

Ознакомиться с принципом работы термостата вам поможет данное видео:

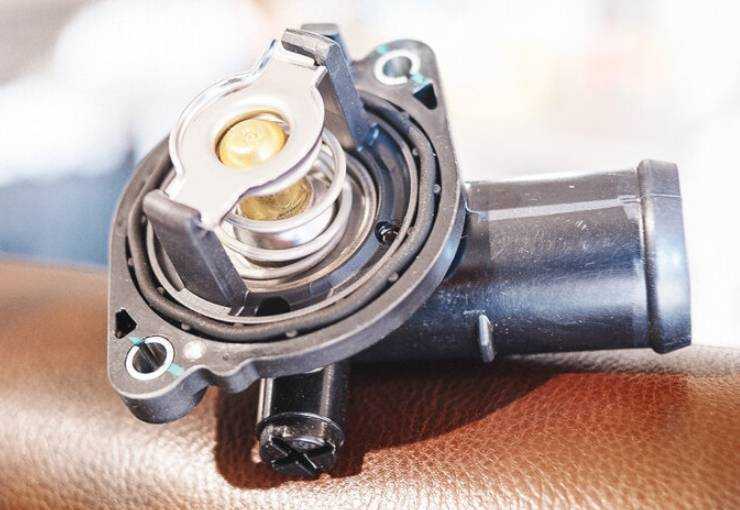

Виды современных термостатов

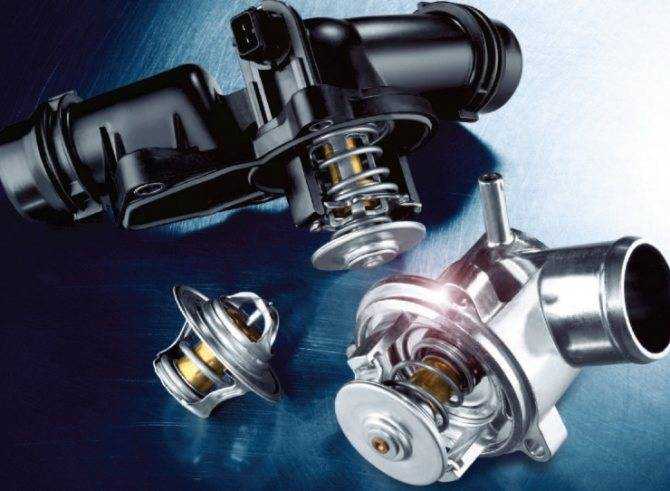

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

Существует несколько основных видов автомобильных термостатов

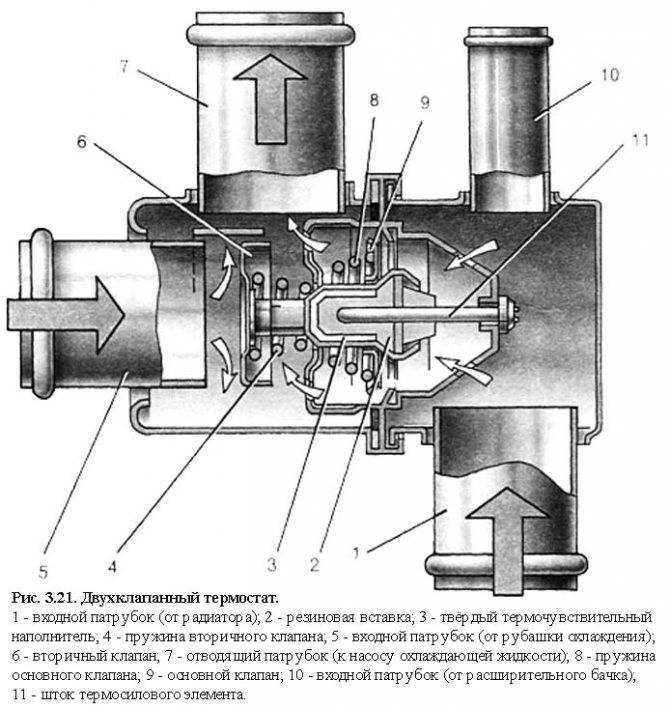

Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.

Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Будет полезно: Как снять тормозной барабан на рено логан

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.

О неисправности термостата говорит перегрев двигателя и несколько других показателей

Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются. Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Способы решения проблем

К возможным решениям проблемы можно отнести:

1. При превышении температуры ОЖ выше нормы (при условии работоспособности термостата и его правильном выборе) необходима замена устройства, но с более высокой температурой открытия. Как правило, такой шаг рекомендуется для автолюбителей, которые эксплуатируют авто в условиях гор и в регионах с жарким климтом.

При запоздалом открытии термостата важно убедиться в отсутствии пробок и полном заполнении системы. Если проблема вызвана пробкой (застоем ОЖ), то лучшее решение — сделать небольшое отверстие в тарелке (2-3 мм)

Как следствие, поток ОЖ около термостата нормализуется, и время прогрева двигателя повышается.

3. Раннее открытие термостата возможно из-за чрезмерного давления в системе. Около устройства часто появляются зоны разного давления, что приводит к раннему его срабатыванию. Причин здесь несколько:

выход из строя системы охлаждения;
ослабла пружинка термостата;
мотор работает на повышенных оборотах в период прогрева.

4. Двигатель греется слишком долго.

неполное закрытие термостата;
нарушение целостности клапанной тарелки (к примеру, появилась щель);
неправильная позиция (возможно изменение местоположения воздушного клапана).

5. Двигатеь греется выше нормы даже в ситуации, когда термостат полностью открыт:

пробки или низкий уровень ОЖ;
выход из строя радиатора (закупоривание его сот);
выход из строя насоса охлаждения или вентилятора;
загрязнение системы охлаждения.
