Дроссельная заслонка на шевроле круз 1,6: чистка и адаптация

Плавающие обороты

Все моменты и особенности механизмов будут показаны на примере автомобиля Chevrolet Cruze. Владельцы именно этой модели особенно часто сталкиваются с проблемой колебания стрелки тахометра (указывает на холостые обороты).

Рекомендуется обратиться в специализированный сервисный центр, указав мастеру на симптомы поломки. Там вам предложат выполнить диагностику всех систем автомобиля, а затем при необходимости почистят форсунки и заслонку. В большинстве случаев ТС после профилактики начинает работать лучше, стрелка больше не плавает.

Примечательно, что на автомобилях с двигателем объемом в 1.6 литров проблема оборотов начинает заявлять о себе уже на 25 тысячах км пробега, а в некоторых ситуациях и раньше. Первые симптомы, которые должны насторожить автолюбителя:

• Нестабильная работа мотора на холостом пуске;
• Беспричинное снижение оборотов до 500-600, затем их резкое увеличение до 1000-1400 оборотов;
• Иногда авто может глохнуть при езде накатом.

Проблема заключается в том, что между стеной и концом мембраны, ход которой равен 0-90 градусов (это закрытое/полностью открытое состояние) образовываются скопления грязи и отложений от невыгоревших остатков топлива, переработки масла, дорожной пыли. Все эти вещества попадают в систему их окружающей среды. Не рекомендуется тянуть с ремонтом при обнаружении подобной проблемы.

Положение дросселя в этом автомобиле управляется при помощи электроники, потому риск его поломки крайне низок. Но если подобное произойдет, то деталь лучше заменить на оригинальную (№ 96817600). Стоимость всего узла составляет примерно 5-20 тысяч рублей. При первых признаках загрязнения механизма, требуется провести чистку, используя химические средства, предназначенные для обработки дроссельных заслонок.

Чистка дроссельной заслонки Шевроле Круз:

1. Предварительно отсоедините клемму от аккумулятора.
2. Снимите хобот с самой заслонки и корпуса воздушного фильтра.
3. Не забудьте про прокладку дросселя (находится на соединении заслонки и коллектора).
4. Порциями заливайте карбклинер (любое средство для чистки карбюраторов, заслонок и др.). Все делайте аккуратно, в несколько заходов по 3-6 секунд.
5. Не забудьте держать обороты, чтобы авто не заглохло от чистящего средства.
6. Перед обратным монтажом, детали смазываются маслом.

Внимание! Не рекомендуется снимать дроссельную заслонку, если вы не хотите потто ехать в сервис для сбрасывания адаптации

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Процесс очистки

Почистить дроссельную заслонку можно с помощью аэрозолей, известных как «карбклинеры» либо очистители карбюратора. Стоят они недорого, но благодаря смеси растворителей отлично справляются с прикипевшим нагаром. Предварительно рекомендуется снять резиновые уплотнители, дабы уберечь их от воздействия химических реагентов.

Очистка происходит в несколько этапов:

1. обильно поливаем внутреннюю полость, а также каналы поступления добавочного воздуха;
2. ждем 5 минут, а затем повторяем процедуру до полного удаления нагара.

Таким же методом можно удалить отложения нагара с РХХ. Настоятельно не рекомендуется применять ворсовые щетки либо грубую ткань. Внутренняя полость заслонки часто покрывается слоем молибдена, который делает поверхность гладкой, обеспечивая лучшую пропускаемость воздушного потока.

Лямбда – зонд

В Шевроле Круз два датчика кислорода они оба анализируют поток выхлопных газов, на основании этих данных ЭБУ корректирует смесь и подачу топлива. Если данные превышают допустимый порог, то ЭБУ изменят пропорции топлива и воздуха для доведения выбросов до нормальных показаний.

Признаки неисправности

Первый датчик необходим для смесеобразования, он задающий. Его отключение или поломка могут привести к:

• Повышению расхода топлива;
• Снижению мощности;
• Неправильной работе двигателя;
• Включению сигнала неисправности двигателя;

Чаще всего на данных датчиках ломается нагреватель, но ввиду расположения причиной неисправности может быть и проводка. Если причина в проводке, то датчик можно починить, в противном случае – заменить.

Второй лямбда – зонд работает по тому – же принципу, но необходим только для оценки эффективности работы катализатора. В случае поломки, либо удаления катализатора он включает Check Engine, но изначально на работу двигателя он влияния не оказывает.

В данном случае датчик можно и не менять, а просто прошить автомобиль под нормы экологичности Евро – 2, отключив его программно. После этой процедуры ЭБУ не будет «видеть» данный датчик.

Как очистить дроссельную заслонку Шевроле-Круз

Водитель контролирует обороты мотора на конкретной передаче, изменяя положение рычага акселератора. Механизм прост: педаль газа направляет импульс на дроссельный узел. Она, завися от моментного положения, изменяет объем приходящего в цилиндры потока. При этом дроссельные узлы бывают двух видов: электрические и механические.

Дроссельная заслонка – приспособление, необходимое для поступления требуемого объема воздуха в цилиндры. Оно располагается у входного коллектора. По строению это обычный узел, задача которого дозировать воздушные потоки, попадающие в систему мотора за определенный временной отрезок.

Плавающие обороты

Все моменты и особенности механизмов будут показаны на примере автомобиля Chevrolet Cruze. Владельцы именно этой модели особенно часто сталкиваются с проблемой колебания стрелки тахометра (указывает на холостые обороты).

Рекомендуется обратиться в специализированный сервисный центр, указав мастеру на симптомы поломки. Там вам предложат выполнить диагностику всех систем автомобиля, а затем при необходимости почистят форсунки и заслонку. В большинстве случаев ТС после профилактики начинает работать лучше, стрелка больше не плавает.

Примечательно, что на автомобилях с двигателем объемом в 1.6 литров проблема оборотов начинает заявлять о себе уже на 25 тысячах км пробега, а в некоторых ситуациях и раньше. Первые симптомы, которые должны насторожить автолюбителя:

• Нестабильная работа мотора на холостом пуске;
• Беспричинное снижение оборотов до 500-600, затем их резкое увеличение до 1000-1400 оборотов;
• Иногда авто может глохнуть при езде накатом.

Проблема заключается в том, что между стеной и концом мембраны, ход которой равен 0-90 градусов (это закрытое/полностью открытое состояние) образовываются скопления грязи и отложений от невыгоревших остатков топлива, переработки масла, дорожной пыли. Все эти вещества попадают в систему их окружающей среды. Не рекомендуется тянуть с ремонтом при обнаружении подобной проблемы.

Положение дросселя в этом автомобиле управляется при помощи электроники, потому риск его поломки крайне низок. Но если подобное произойдет, то деталь лучше заменить на оригинальную (№ 96817600). Стоимость всего узла составляет примерно 5-20 тысяч рублей. При первых признаках загрязнения механизма, требуется провести чистку, используя химические средства, предназначенные для обработки дроссельных заслонок.

Чистка дроссельной заслонки Шевроле Круз:

1. Предварительно отсоедините клемму от аккумулятора.
2. Снимите хобот с самой заслонки и корпуса воздушного фильтра.
3. Не забудьте про прокладку дросселя (находится на соединении заслонки и коллектора).
4. Порциями заливайте карбклинер (любое средство для чистки карбюраторов, заслонок и др.). Все делайте аккуратно, в несколько заходов по 3-6 секунд.
5. Не забудьте держать обороты, чтобы авто не заглохло от чистящего средства.
6. Перед обратным монтажом, детали смазываются маслом.

Адаптация

На всех автомобилях после чистки желательно выполнить адаптацию дроссельной заслонки Шевроле Круз. Если проигнорировать эту процедуру, то придется ехать какое-то время на ненастроенных оборотах, пока система сама все не отрегулирует. Процесс:

1. Проверните ключ зажигания до сбрасывания контрольных лам (на 5 с.).
2. Верните ключ в начальное положение на 5 с.
3. Снова проделайте первый шаг.
4. Запустите мотор на нейтрале и прогрейте до 85 градусов без газовки.
5. Включите климат контроль на 10 с.
6. Выключите его на 10 с.
7. Заглушите мотор.

Для адаптации воздушного клапана ХХ проделываем те же действия, но во втором шаге включаем зажигание на 10 секунд. После всех проделанных действий, вы настроите педаль акселератора, уменьшите расход топлива на холостом ходу и обеспечите стабильность работы двигателя.

голоса

Рейтинг статьи

Как это выглядит?

Распространенный способ тюнинга дроссельной заслонки своими руками является установка заслонки увеличенного диаметра. К примеру, на моделях ВАЗ стандартная заслонка имеет диаметр в 46 мм, тюнингованная – 54 мм. Конечно, рассчитывать на колоссальный прирост мощности ввиду таких изменений не стоит, но подобный тюнинг дроссельной заслонки ВАЗ все же способен изменить поведение автомобиля.

Изготавливается заслонка из старой, необходимо только расточить канал и установить увеличенную шторку. Вот и весь тюнинг дроссельной заслонки ВАЗ 2110, или другой модели. В простой способ увеличивается самый узкий канал подачи кислорода.

Диагностика и чистка дроссельной заслонки на Шевроле Круз

Управляя положением педали акселератора, водитель регулирует обороты двигателя на определённой передаче. По сути, педаль газа передаёт сигнал к дроссельному узлу, который в зависимости от положения педали регулирует количество подаваемого воздуха в цилиндры. Дроссельный узел бывает электронным или механическим.

Дроссельная заслонка предназначена для подачи нужного количества воздуха в цилиндры. Дроссель размещается у впускного коллектора. По сути это узел, который дозирует количество воздуха, попадающего в двигатель за единицу времени.

Когда узел работает исправно, водитель не задумывается о его работе. Однако со временем, из-за качества топлива, особенностей эксплуатации и прочих факторов дроссельная заслонка может потребовать техобслуживания (чистки).

Датчик положения коленчатого вала

ДПКВ один из самых главных датчиков в автомобиле, он отслеживает вращение коленчатого вала и определяет его ВМТ. Это необходимо для точной подачи искры в нужный момент времени. Датчик коленвала является единственным датчиком, при поломке которого двигатель автомобиля не запустится, а искра будет отсутствовать.

Расположение

ДПКВ на Шевроле Круз расположен внизу двигателя, с левой его стороны вблизи шкива коленчатого вала. Датчик считывает показания с задающего диска.

Признаки неисправности

• В случае поломки автомобиль не сможет завестись, так как ЭБУ определяет вращение двигателя, и формирует искру, ориентируясь на показания датчика коленвала.;
• Загорается «Check engine»;
• Двигатель автомобиля может троить;

Проверять данный датчик лучше всего сканером. В случае, если автомобиль не заводится – необходимо проверить, «видит» ли ЭБУ обороты двигателя. Если нет – проблема либо в этом датчике, либо в цепи управления датчиком (проводке).

Чистка или замена дроссельной заслонки

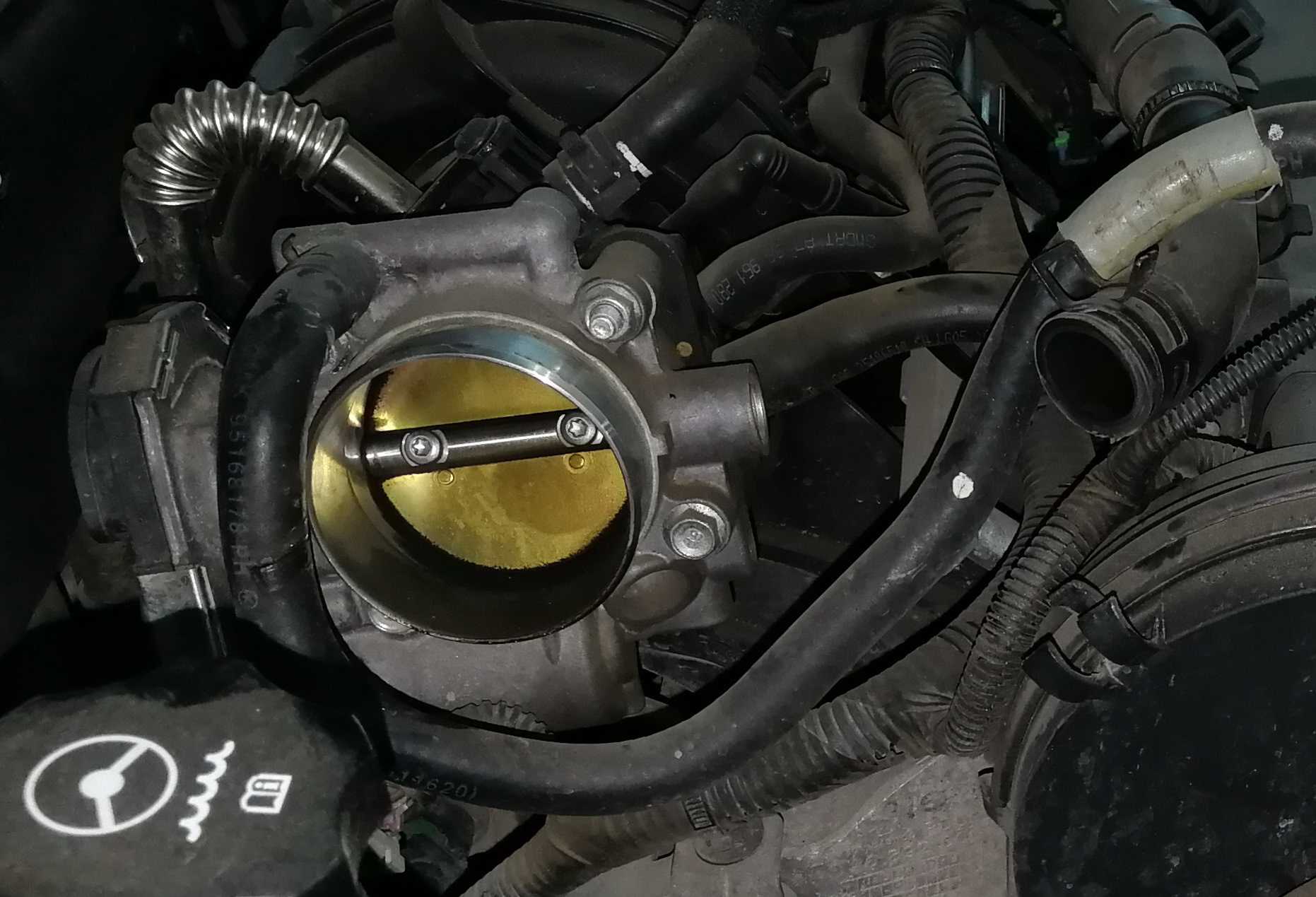

Что бы прочистить заслонку для начала её нужно снять. Это сделать не сложно, но трудоёмко. Перед началом работы снимите клеммы с аккумулятора. Шланг воздухозаборника прикреплен двумя хомутами, один из которых находится под патрубками и проводами и откручивать его неудобно.

Как только хомуты ослаблены снимаем патрубок и получаем доступ к самому дросселю, по нему сразу будет видно степень загрязненности. К самой заслонке подсоединяется 3 патрубка среди которых патрубок охлаждения и патрубок подогрева, их нужно снимать аккуратно что бы жидкость из них не попала на кожу и заслонку.

Так же необходимо отсоединить разъём питания от заслонки. Дроссель прикручен на 4 болта, откручиваем их и достаём заслонку.

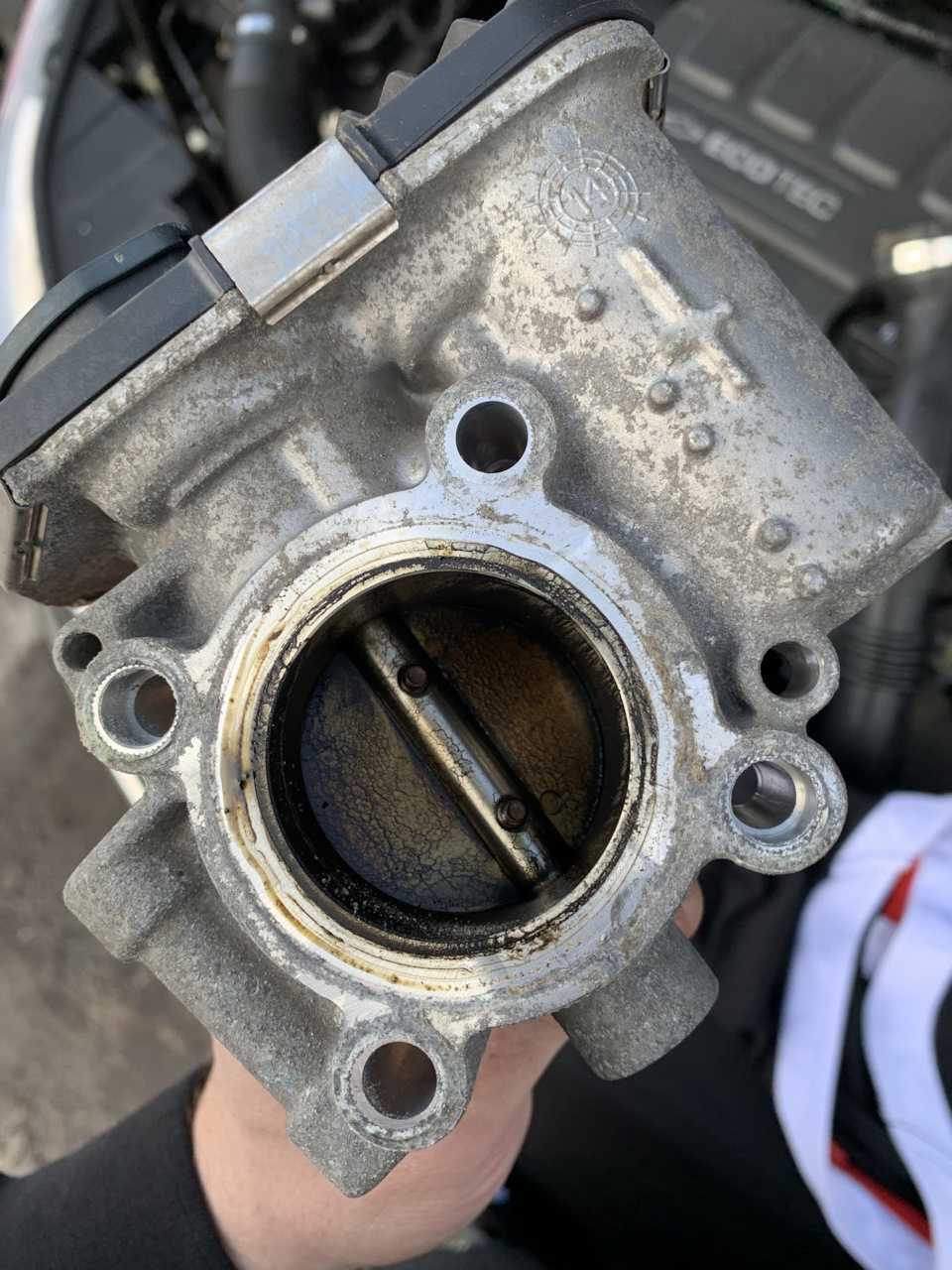

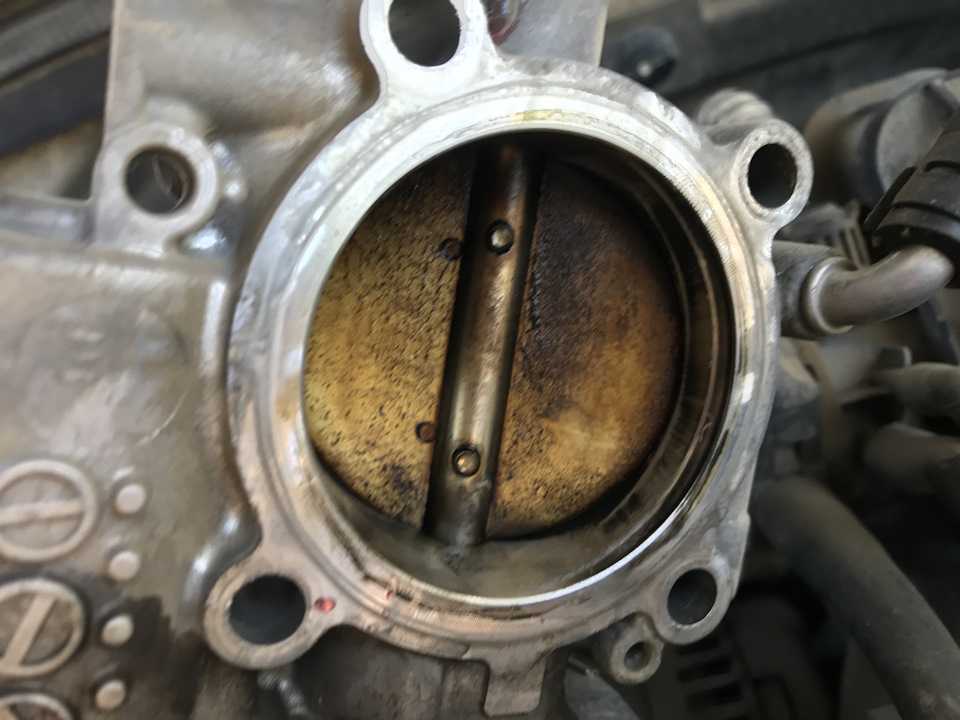

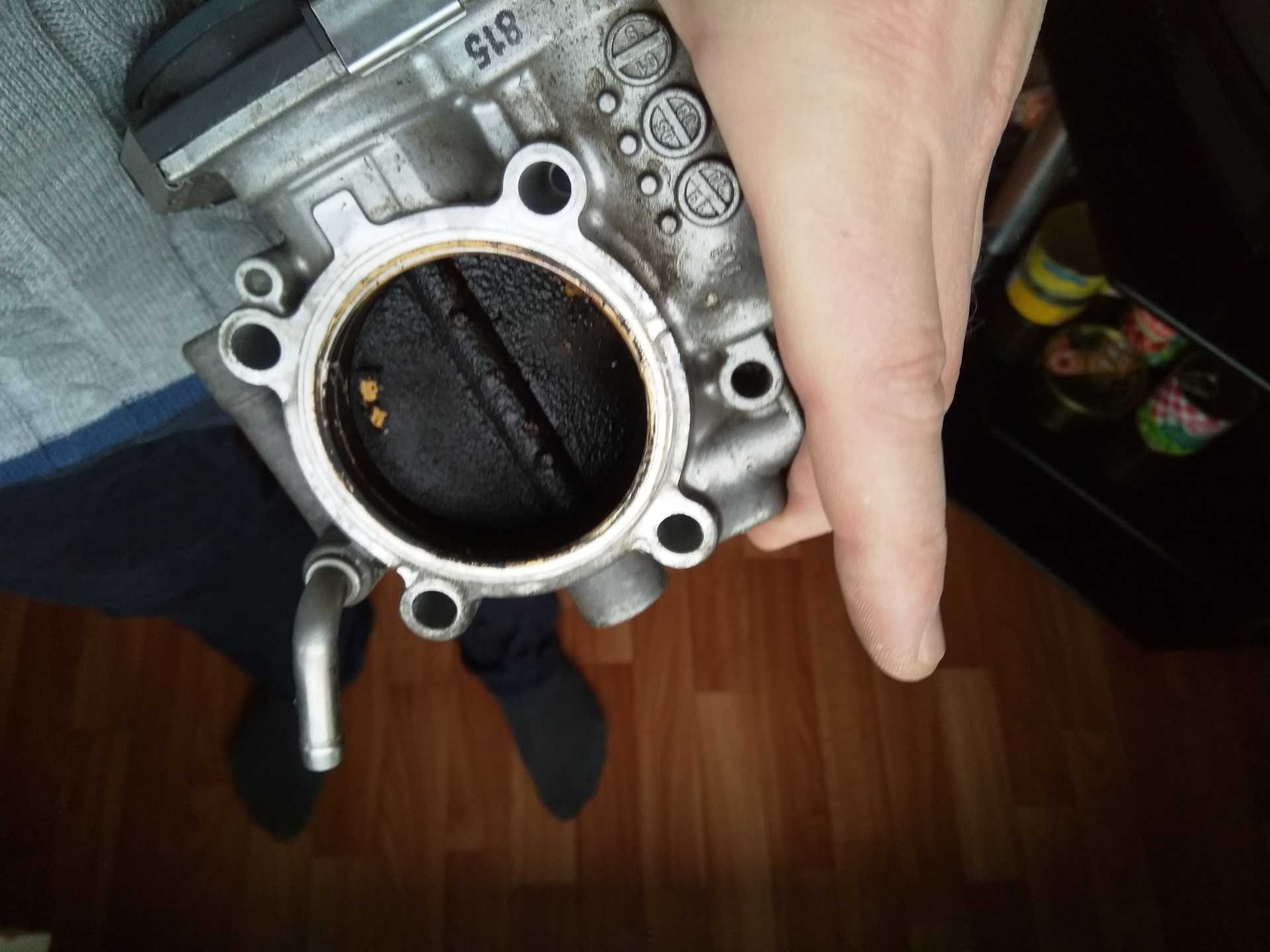

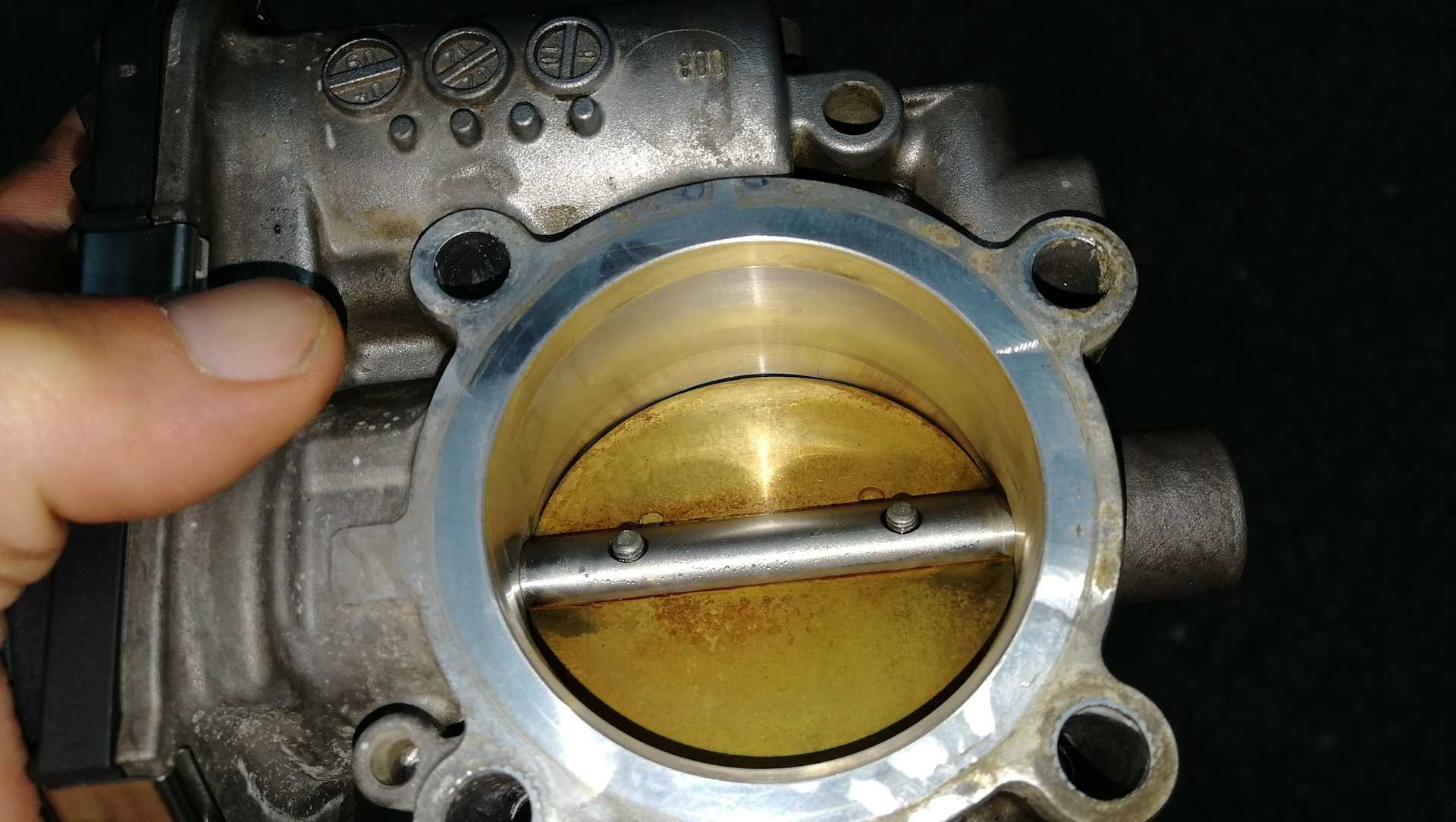

На фото пример грязной дроссельной заслонки, нуждающейся в чистке. Чистку необходимо осуществлять только специальным средством для чистки Дроссельной заслонки или Карбюратора цена такого средства начинается от 200 рублей, и зависит от бренда и качества.

Категорически запрещается применять для удаления нагара жесткие тряпки, воду и тем более щетки, можно использовать ветошь для удаления влаги, любое механическое воздействие может вывести дроссель из строя и привести к дорогостоящему ремонту или замене заслонки.

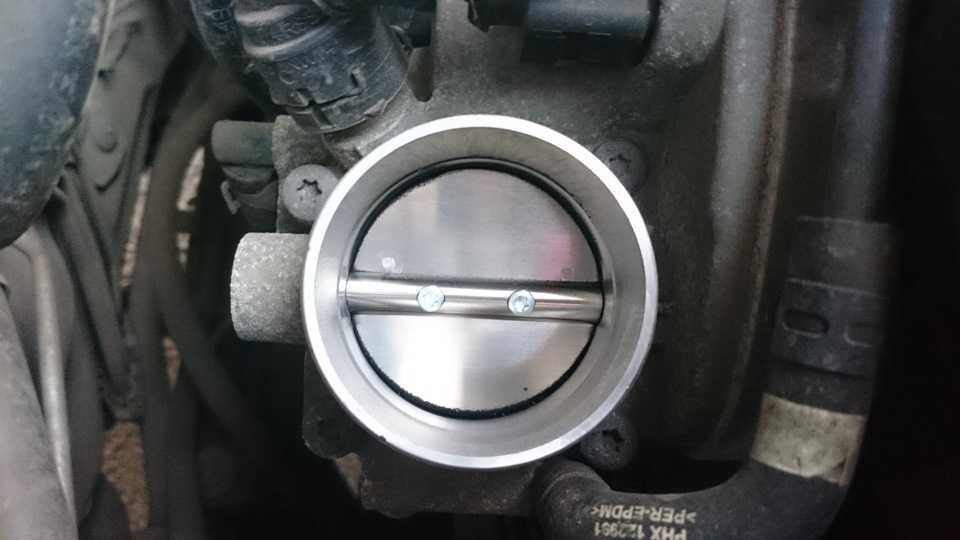

Как только заслонка полностью снята можно приступить к чистке, кто-то, предпочитает чистку не снимая дроссель, но это менее эффективный способ, и при этом, часть грязи все-таки стечет в коллектор, что тоже не есть хорошо.

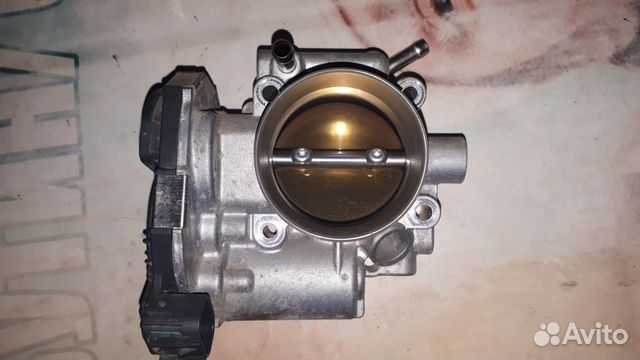

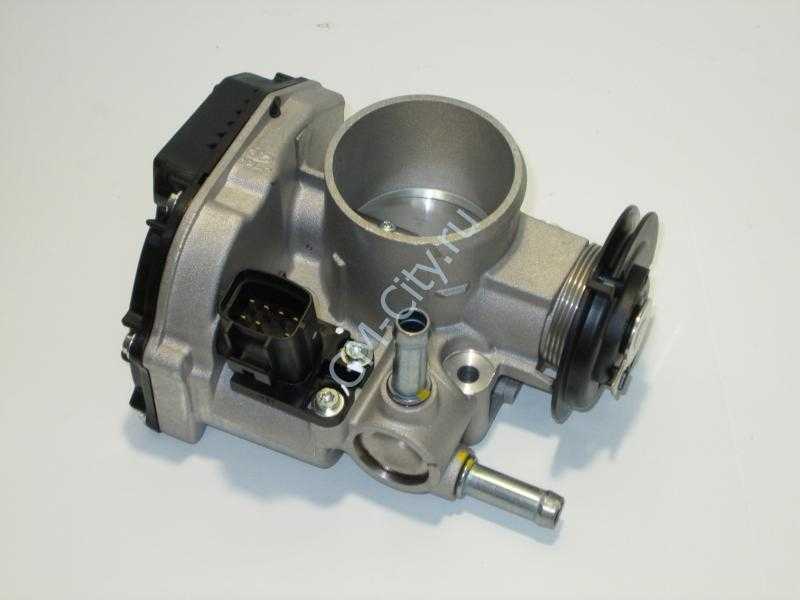

Для замены процесс точно такой же, но вместо чистки ставим новую дроссельную заслонку. При установке не забывайте подключить все патрубки и разъём питания. Как только все в сборе, верните клеммы на аккумулятор. Первый запуск двигателя будет тяжелым и обороты сразу начнут сильно плавать, но это временно.

На крузе адаптация проходит автоматически, запустите двигатель, обороты будут сильно плавать, но постепенно стабилизируются, и выйдут на нормальный режим. Как только стрелка тахометра стабилизируется, поднимите 2-3 раза обороты до 3-4 тысяч что бы убедится, что обороты больше не плавают. После этого некоторое время заслонка будет еще обучаться на ходу, после чего все нормализуется. Если обороты все еще плавают или вы хотите вручную обучить заслонку, то снова отключите клеммы с акб и отсоедините разъём питания дроссельной заслонки, подождите 10 секунд и подключите все обратно. Теперь переходим к ручному обучению дросселя.

1. Поверните зажигание до положения ON на 5 секунд;
2. Выключить зажигание на 5 сек;
3. Включите на 5 сек;
4. Запустить двигатель на нейтральной скорости и прогреть до 85 градусов, не нажимая на газ;
5. Включить кондиционер на 10 секунд;
6. Выключить кондиционер и подождать 10 сек;
7. Заглушить двигатель.

Что бы адаптировать клапан подачи воздуха холостого хода проводим ту же процедуру, но во втором пункте выключаем зажигание не на 5, а на 10 секунд, в остальном все точно так же. Это поможет сделать машину резвее и снизить расход топлива.

Обучение можно провести и через компьютер, но такой способ требует специально оборудования для подключения ПК к электронному блоку управления машины, специального программного обеспечения и навыков пользования им.

Если из этой статьи вам осталось что-то не понятным, то лучше обратитесь на СТО для промывки дросселя, услуга обойдется вам в 500-700 рублей, а в случае неудачи при самостоятельной чистке ремонт может обойтись в десятки тысяч.

Процедура для круза 1.6 109 лошадиных сил и для модификации с двигателем 1.8 141 л.с. не отличаются, а вот сами заслонки отличаются, что следует учесть в случае замены дроссельной заслонки.

Так же обратите внимание что не стоит при любом случае чистить дроссельную заслонку это тоже может негативно сказать на её работе, в зависимости от состояния воздушного фильтра и качества топлива чистить дроссель нужно в пределах пробега от 25 000 км до 100 000км

Снятие и установка дроссельного узла

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышен­ные частота вращения коленчатого вала на хо­лостом ходу и расход топлива, а при не полно­стью открывающейся заслонке двигатель не развивает полной мощности, в его работе на­блюдаются рывки и провалы при движении ав­томобиля. недостаточная приемистость. За­грязнение дроссельной заслонки отложения­ми из картерных газов обычно приводит к неустойчивой работе двигателя на холостом ходу. Привод дроссельной заслонки электри­ческий, управляет им электронный блок систе­мы управления двигателем. Для ремонта элек­тропривода требуются квалифицированный персонал и специальная оснастка. При воз­никновении указанных неисправностях снача­ла попробуйте промыть дроссельную заслонку (например, растворителем или специальным очистителем карбюратора в аэрозольной упа­ковке). Если это не приведет к положительному результату, замените дроссельный узел.

Вам потребуются: ключ «на 10», пасса­тижи.

1. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

Примечание: При известном навыке охлаждающую жид­кость можно не сливать. Приготовьте подхо­дящие по размеру пробки, которыми заглу­шите шланги сразу же после их отсоедине­ния. Потеря охлаждающей жидкости при таком способе будет незначительной.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Ослабьте хомут крепления шланга подво­да охлаждающей жидкости, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

4. . и снимите шланг с патрубка дроссель­ного узла.

5. Ослабьте затяжку хомута крепления.

6. . отсоедините воздухоподводящий рукав от патрубка дроссельного узла и отведите ру­кав в сторону.

7. Ослабьте хомут крепления отводящего шланга охлаждающей жидкости, сжав пасса­тижами его отогнутые ушки, сдвиньте хомут по шлангу.

8. . и снимите шланг с патрубка дроссель­ного узла.

Примечание: Если вы не сливали жидкость из системы ох­лаждения, во избежание потери жидкости сразу же заглушите шланги заранее подго­товленными пробками или болтами подхо­дящего размера.

9. Сжав фиксатор.

10. . отсоедините колодку жгута проводов от разъема на крышке дроссельного узла.

11. Отвернув три гайки и вывернув один болт крепления дроссельного узла к впускной трубе.

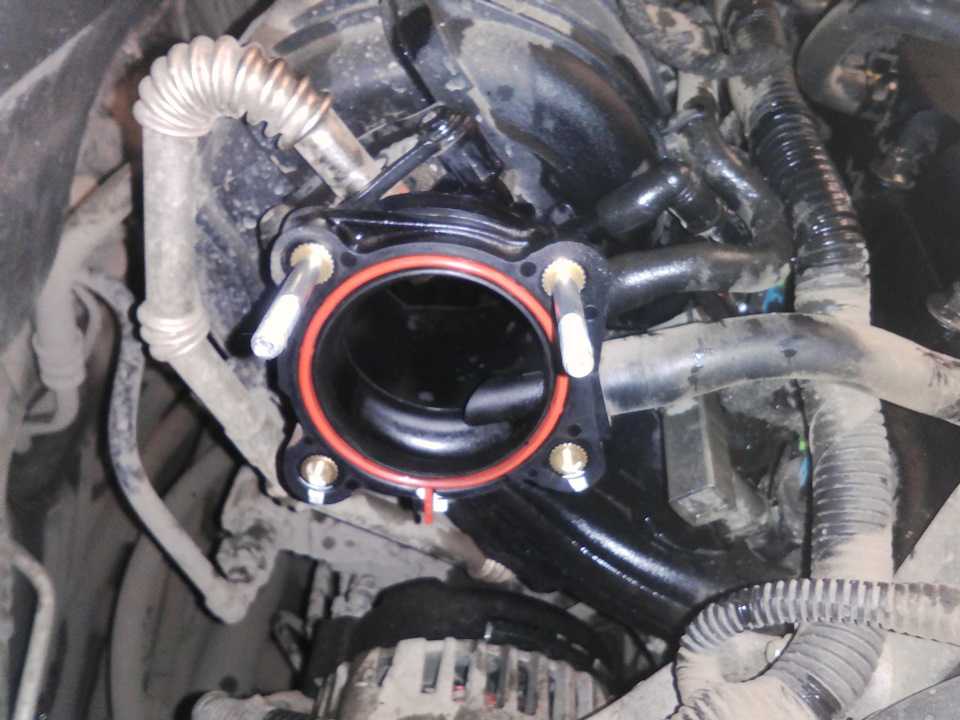

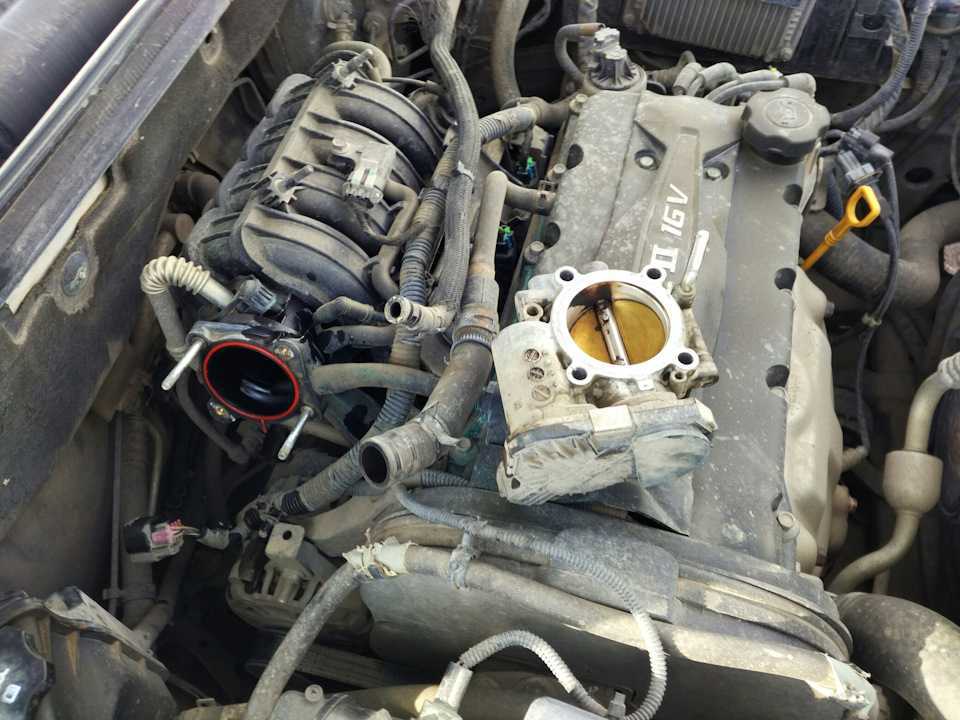

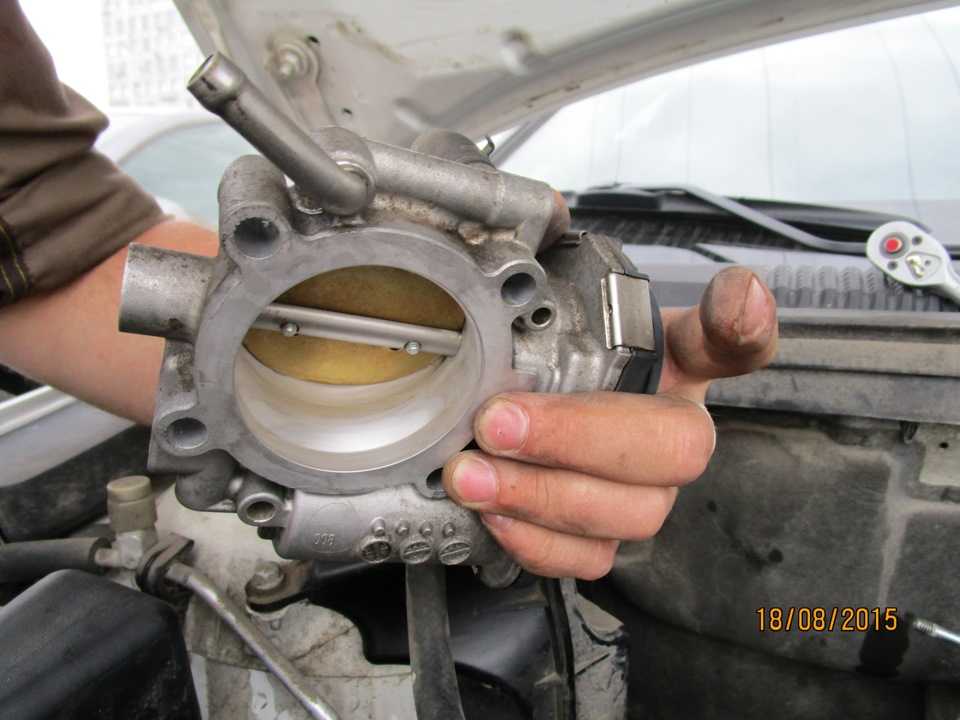

12. . снимите дроссельный узел.

Обратите внимание: соединение дроссель­ного узла и впускной трубы уплотнено рези­новым кольцом, Сильно обжатое или надо­рванное кольцо замените

13. Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюраторов.

14. Удалите из полости впускной трубы мас­ло и загрязнения.

15. Установите дроссельный узел в поряд­ке, обратном снятию.

16. При необходимости долейте охлаждающую жидкость.

голоса

Рейтинг статьи

Неисправность свечей зажигания

Наиболее часто о скором выходе из строя свечей зажигания говорит нестабильная работа силовой установки на холостых оборотах. Также возможны некоторое ухудшения динамики и увеличение расхода топлива. Двигатель троит. Для определения причины, повлекшей проблемы с свечами зажигания, необходимо выкрутить их и визуально осмотреть. На рисунке ниже показаны возможные варианты состояния расходников.

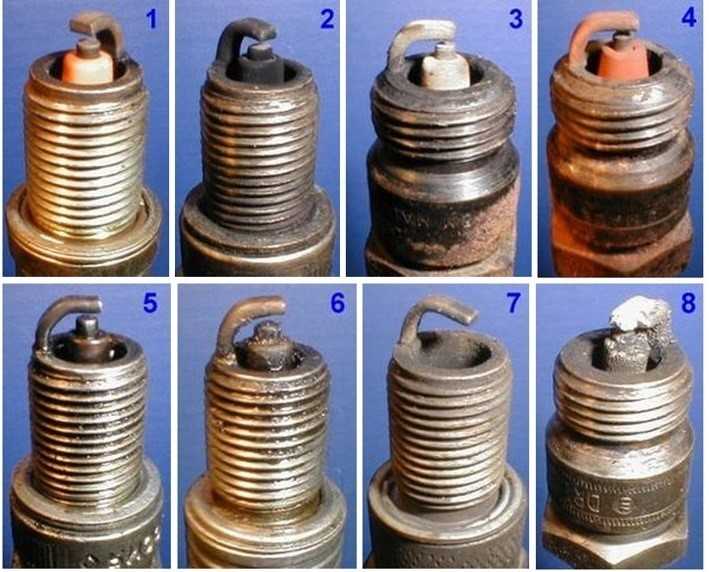

Внешний вид свечи	Примечание
Наличие сажи	Неправильная топливо воздушная смесь
Замасливание	Попадание смазки в камеру сгорания
Оплавление электрода	Тепловая перегрузка, например, вызваная слишком ранним зажиганием
Наличие отложений	Присутствуют плохие присадки в заправляемом топливе

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.
