Замена ремня генератора лады приора с кондиционером и гуром

Как избавиться от свиста ремня генератора Лада Приора – пошаговая инструкция

Для проведения манипуляции следует ослабить затяжку крепежных болтов, после чего на несколько оборотов закрутить болт регулировки, добиваясь оптимального натяжения. Правильно натянутый привод под давлением руки должен прогибаться не более чем на 1 см. Если добиться этого не получается даже при максимальной затяжке болта, ремень следует заменить.

При замасливании шкивов привод следует снять и протереть его внутреннюю сторону спиртом или бензином. Аналогичным образом очищают шкивы. Если ремень длительное время находился в замасленном состоянии, его рекомендуется заменить, так как горюче-смазочные материалы разрушают резину. Также в обязательном порядке меняются текущие сальники и прокладки.

Если в результате диагностики было выявлено, что свистит передний подшипник генератора, его меняют. Для этого следует снять агрегат с автомобиля, демонтировать переднюю крышку и, предварительно удалив неисправный подшипник, запрессовать новый. Также поступают при перекосе шкива и заклинивании вала генератора.

Замена генератора Приора 16 клапанов своими руками видео

ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.

Почему, собственно, сложна замена генератора на Приоре 16 клапанов?

У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной. Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом. Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.

Как снимается генератор

В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

• Отсоедините клеммы аккумулятора.
• Вывесить мотор.
• Снять ремень привода.
• Ослабить патрубки на гидроусилителе или кондиционере.
• Снять с генератора крепления.
• Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
• Когда все проводки будут отсоединены, генератор можно снимать.

Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

• Снимите клемму на минус с аккумулятора.
• Снимите защиту с двигателя.
• У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
• Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
• Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
• Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену. О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Снятие и замена ремня генератора Лада Приора своими руками

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Как поменять ГУР

Вам потребуется смотровая яма, баллонный ключ.

• Ослабьте гайку, чтобы открутить регулировочный болт.
• Теперь можно отодвинуть генератор.
• Сняв правое переднее колесо и его подкрылок, откроется пространство перед старым ремнем.
• Отсюда он легко снимается.
• Можно установить новый. Главное — правильно и хорошо его подтянуть.

Как натянуть ремень и проверить его натяжку

Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

• Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
• Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
• Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей. Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

Как поменять ремень генератора на различных двигателях

Место крепления генератора на 8-клапанных моторах зависит от наличия насоса гидроусилителя руля. Если насос ГУР установлен, то генератор ставят над ним, используя крепление, аналогичное применяемому на 16-клапанных моторах. Поэтому технология замены ремня генератора на 8-клапанных моторах без ГУР и кондиционера отличается от такой же операции на любом другом двигателе.

8-клапанный двигатель без ГУР

Ослабьте гайку, которая фиксирует генератор на направляющей планке и подвиньте его к двигателю. Снимите старый ремень и наденьте новый. Отведите генератор от мотора и немного закрутите гайку. Закручивайте натяжной болт и время от времени одним пальцем нажимайте на ремень посередине между шкивами генератора и коленчатого вала. Он должен продавиться на 1 см. Если продавливается сильней, необходимо немного закрутить болт. Если продавить ремень не получается, ослабьте затяжку болта. Закончив регулировку натяжения ремня, закрутите фиксирующую гайку.

https://youtube.com/watch?v=h8FNyHV8_X4

8-клапанный мотор с ГУР и 16-клапанный двигатель

Снимите переднее правое колесо и пластиковый подкрылок. Подставьте под двигатель домкрат. Некоторые автолюбители и мастера предпочитают использовать для этого не домкрат, а подставку, регулируя высоту двигателя подниманием и опусканием кузова. Но такой способ гораздо менее безопасен, потому что невозможно установить опорную подставку. Без нее любые работы под автомобилем сопряжены со смертельным риском

Ослабьте фиксирующий болт регулировочного ролика и с помощью ключа установите минимальное натяжение ремня генератора. Открутите крепление передней подушки двигателя и поднимите мотор таким образом, чтобы он поднялся над болтом подушки. Снимите ремень с ролика, шкивов коленчатого вала и генератора, насосов ГУР и кондиционера. Полностью выкрутите фиксирующий болт натяжного ролика и снимите ролик. При каждой замене ремня генератора, а также при обнаружении выступающей из него смазки, ролик необходимо обязательно менять.

Вытащите ремень, затем установите новый. Не перепутайте порядок прохождения ремня через шкивыг и ролики. Установите натяжной ролик и отрегулируйте натяжение ремня, как описано выше.

Добро пожаловать! Ремень генератора – чаще всего ремень объединяется с коленчатым валом, а если быть точнее, то практически всегда он с ним и соединён, дополнительными же шестернями (Шкивами) могут ещё выступать такие детали, как шкив водяного насоса (Это помпа, такая система на классике применена), или же на некоторых машинах (На самых первых, в основном это автомобили ВАЗ 2101) он ко всему этому ещё и с вентилятор охлаждения соединяется, поэтому то на этих автомобилях он и крутится постоянно как только вы двигатель завели у автомобиля.

Примечание! Чтобы произвести замену данного ремня на новый, пригодится следующий набор инструментов, а именно: Гаечные ключи, различные отвёртки, домкрат и баллонный ключ для того чтобы снять одно из колёс с автомобиля!

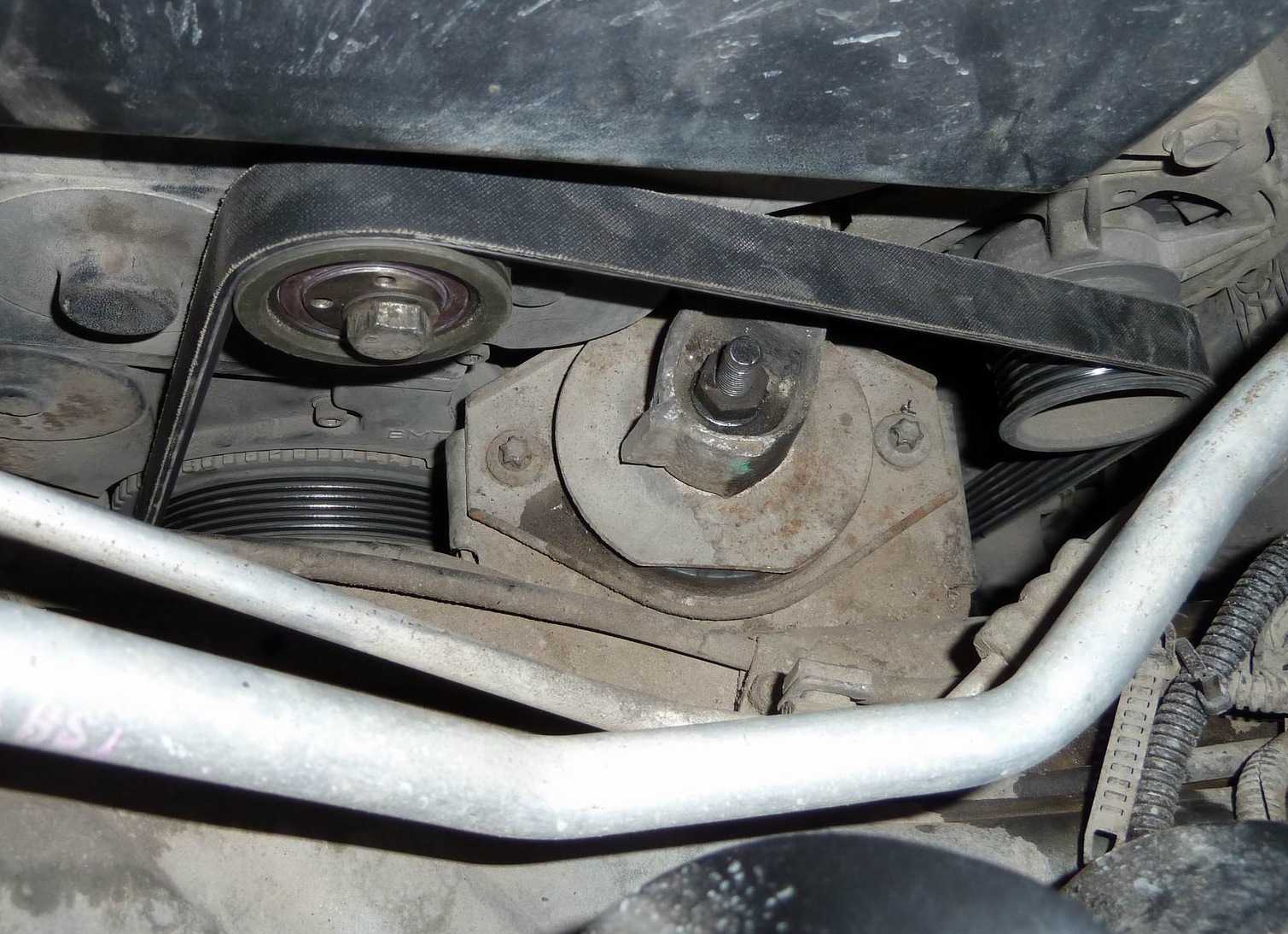

Где находится ремень генератора? На фото ниже ремень весь уже изжёван и сильно деформирован, это говорит о том что в каких то местах он тёрся, а тереться он может по разным причинам, начиная от криво установленных шкивов и роликов и заканчивая слабой натяжкой ремня, которая провоцирует задевания ремня за подушку, поэтому время от времени рекомендуем вам посматривать за ремнём и при необходимости менять его на новый, а если вы доведёте его до такого же состояния как на фото, то ничего хорошего из этого не будет, но хотя по началу работать то генератор будет и никаких проблем вы не увидите, но когда ремень уже окончательно изжуётся и в итоге порвётся, то ждите беды, а именно разряжения аккумуляторной батареи (Если будете ехать на автомобиле, то это в ближайшие 2-3 часа произойдёт, в зависимости от того как аккумулятор заряжен), но хотя если у вас ремень генератора порвётся в дороге, то можно будет попробовать воспользоваться подручными средствами чтобы хоть как то доехать до автомастерской (Подручными средствами могут выступать галстук, мужской ремень и так далее, который вместо ремня генератора на некоторое время натянуть придётся).

Когда нужно менять ремень генератора? Завод говорит (Рекомендует) что ремень нужно заменять каждые 60.000 тыс. км., либо же после прохождения 2-х лет с его установки, придерживаться или нет к этим цифрам решать только вам, но мы как всегда настаиваем на своём и не рекомендуем соблюдать рекомендации, лучше время от времени посматривайте на ремень и если вы на нём найдёте трещины, частички масла, сильные потёртости или же деформацию резины то в таком случае он подлежит замене.

Как отремонтировать генератор

Теперь вы знаете, как открутить шкив, снять ремень с генератора и заменить его на автомобиле Лада Приора, которая может идти с кондиционером и гидроусилителем, либо без них.

Но стоит сказать, что генерирующее устройство на Lada Priora точно не является слабым местом автомобиля. Согласно техническим документам, проводить профилактическую проверку следует с интервалом 50 тысяч километров. И это при том, что на практике ресурс у узла значительно выше.

В плане ремонта каждые 150 тысяч километров обычно меняют щётки. Другие элементы рассчитаны на весь срок эксплуатации.

Но есть важный нюанс. Щётки, как отдельный элемент, поменять на Ладе Приоре нельзя. Они являются составным элементом регулятора напряжения. Последний не подлежит ремонту. То есть заменить его придётся целиком.

Приятно осознавать, что новый регулятор напряжения стоит недорого. Самые дешёвые варианты обойдутся в 200-300 рублей. Более дорогие детали стоят 600-800 рублей.

Конкретного заводского номера для поиска оригинального генератора нет, поскольку на Lada Priora устанавливают запчасти разных производителей, а также с различными характеристиками. Это такие бренды как Орбита, ВТН и Энергомаш.

Поэтому, когда говорят о том, как поменять щётки от генератора на Приоре, подразумевают именно покупку нового регулятора напряжения со щётками в сборе.

Поменять их можно со снятием генератора или же без предварительного демонтажа.

Ремонт без снятия

Если у вас простая комплектация Lada Priora, где не предусмотрено наличие кондиционера, тогда заменить щётки, не снимая само генерирующее устройство, будет не сложно.

Для этого необходимо:

• отключить аккумуляторную батарею;
• снять силовой провод с генератора;
• отсоединить вход контрольной лампы;
• отщёлкнуть 3 фиксатора, чтобы снять пластиковую защитную крышку;
• открутить всего 2 крепления, которые удерживают регулятор вместе с щётками;
• заменить регулятор напряжения;
• выполнить сборку в обратной последовательности.

Будьте внимательными и аккуратными, снимая защёлки. Многие владельцы Lada Priora жалуются на то, что отщёлкивать их достаточно неудобно. Лишаясь терпения, часто совершают резкие движения, и защёлки в итоге ломаются. Будьте аккуратными и терпеливыми. Иначе никак.

После этого не забудьте проверить правильность работы автомобильной электросистемы с уже новой деталью.

Этот вариант является оптимальным для замены регулятора, если кондиционер в комплектации отсутствует. Это обусловлено наличием достаточного пространства на участке, где располагается агрегат. То есть нет проблем с тем, чтобы просунуть в зазор руку и выполнить все манипуляции.

Теперь к вопросу о том, можно ли заменить регулятор без снятия генератора, если кондиционер в комплектации предусмотрен. Сама замена щёток и регулятора в сборе не отличается. Но есть другая проблема. Это отсутствие достаточного пространства, чтобы просунуть руку и выполнить операции. Между двигателем и радиатором не остаётся нужного зазора. Особенно это проблема для людей с крупными руками.

Помимо комплектаций с кондиционером, аналогичная ситуация наблюдается на Lada Priora с 16-клапанным мотором.

Но решение есть. Необходимо отсоединить корпус воздушного фильтра, а затем отвести в сторону, либо полностью демонтировать. В итоге пространства должно хватить, чтобы избежать демонтажа генерирующего устройства.

Ремонт со снятием

Здесь всё понятно и очевидно. Вообще узел легче ремонтируется, когда он предварительно снят. Это обусловлено тем, что все элементы перед глазами, можно поворачивать генератор, как удобно мастеру.

В плане процедуры замены щёток на снятом генераторе никаких отличий нет. Как и в предыдущем случае, потребуется снять крышку, открутить фиксаторы, проверить на всякий случай состояние элемента и заменить регулятор с щётками в сборе.

Так намного проще окончательно убедиться, что вы поступили правильно, решив заменить щёточный узел. На необходимость замены указывает неравномерный износ, залипание щёток, а также длина, которая составляет 5 и менее миллиметров. Это очевидные признаки.

В итоге ситуация с ремнём и генератором на Lada Priora оказалось не такой простой, как многие ожидали от отечественного автомобиля. Но это всё равно никак не мешает провести ремонтно-восстановительные работы своими руками.

Пошаговая инструкция по замене без гидроусилителя

Работы по замене своими руками, на Приоре без ГУР (ЭУР) и кондиционера удобней проводить на смотровой яме.

Этапы

1. Сначала ослабляем ключом соответствующего размера гайку.
2. Откручиваем регулировочный болт.
3. Отодвигаем генератор к силовой установке.
4. Демонтируем правое переднее колесо.
5. Снимаем подкрылок и получаем доступ к старому ремню.
6. Меняем его на новый и не забываем подтянуть.
7. Проверяем натяжку. Она не должна быть слабой, но и перетяжка на модели с ГУР (ЭУР) также опасна. В первую очередь могут пострадать подшипники генератора.

Гайка, которую нужно ослабить

Откручиваем болт

Ставим новый

Lada Priora: замена ремня привода вспомогательных агрегатов на машине с кондиционером

В соответствии с регламентом технического обслуживания проверку состояния ремня проводим через каждые 15 тыс. км пробега, а заменяем по необходимости.

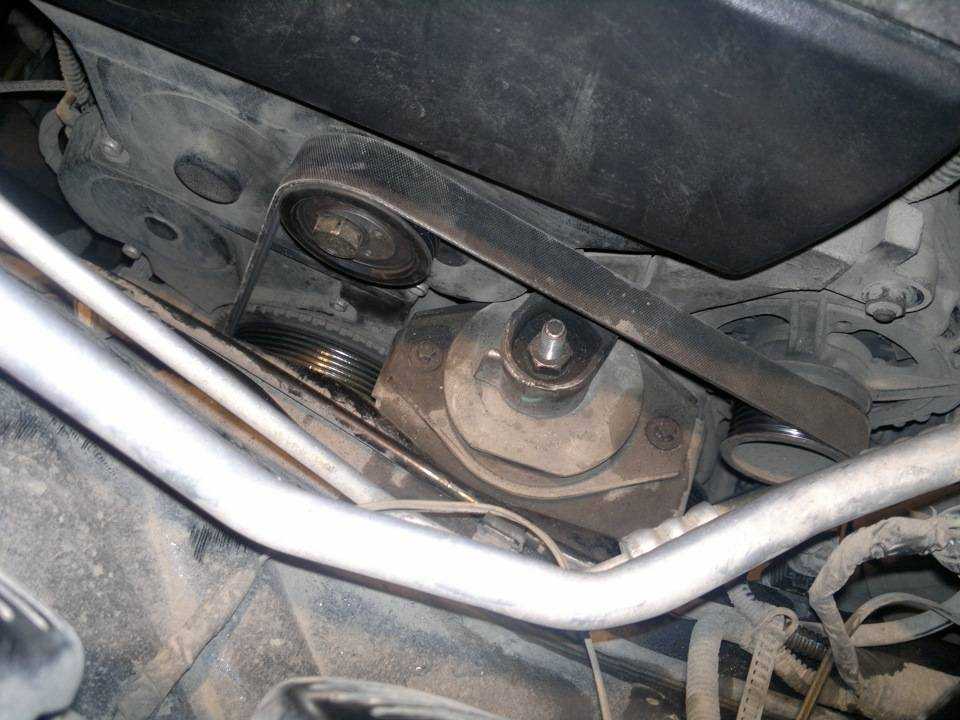

Привод вспомогательных агрегатов на автомобиле с кондиционером: 1 – шкив привода вспомогательных агрегатов; 2 – натяжной ролик; 3 – кронштейн правой опоры силового агрегата; 4 – шкив генератора; 5 – шкив компрессора кондиционера

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень по всей длине.

На ремне не должно быть трещин, разрывов, отслоений резины от тканевой основы. Дефектный ремень заменяем.

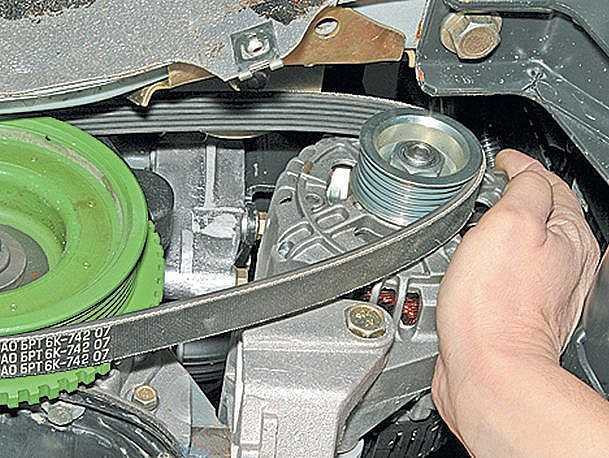

Для проверки натяжения ремня, взявшись пальцами за ремень посередине между натяжным роликом и шкивом генератора, поворачиваем ремень.

Ремень не должен поворачиваться более чем на 90°. В противном случае необходимо отрегулировать натяжение ремня. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления – по часовой стрелке. Для этого вставляем в отверстия натяжного ролика специальный ключ в виде двух стержней диаметром 4 мм, приваренных к основанию ключа (расстояние между стержнями — 18 мм). Можно использовать ключ от натяжного ролика ремня привода ГРМ старого образца, устанавливаемого на все переднеприводные автомобили ВАЗ. При отсутствии специального ключа можно вставить в отверстия натяжного ролика два штифта (винта) диаметром 4 мм. Стержнем отвертки, расположенным между штифтами, поворачиваем ролик.

Для натяжения ремня накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика и специальным ключом поворачиваем ролик против часовой стрелки.

Отрегулировав натяжение ремня, затягиваем болт крепления натяжного ролика моментом 34–41 Н·м.

Для замены ремня подставляем под поддон картера через деревянный брусок регулируемый упор.

Накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика.

Снимаем ремень с натяжного ролика.

Высокой головкой «на 17» отворачиваем гайку крепления правой опоры силового агрегата к кронштейну двигателя.

Головкой Е-10 отворачиваем два винта крепления опоры к кронштейну, приваренному к правому лонжерону.

Поворачиваем опору против часовой стрелки.

Приподняв двигатель регулируемым упором, проводим ремень между опорой и кронштейном опоры.

Сняв ремень со шкивов привода вспомогательных агрегатов, генератора и компрессора кондиционера, вынимаем ремень из моторного отсека.

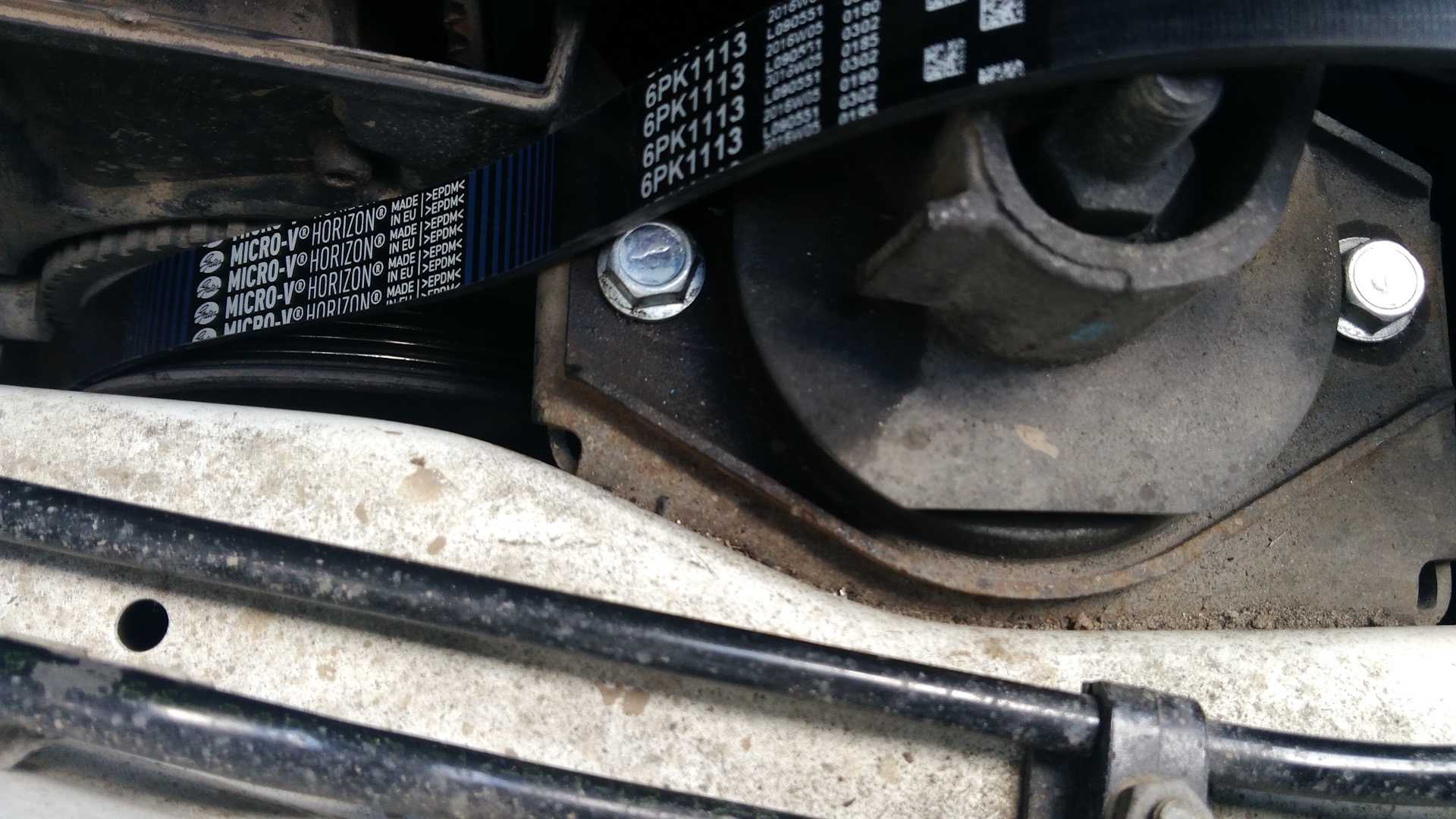

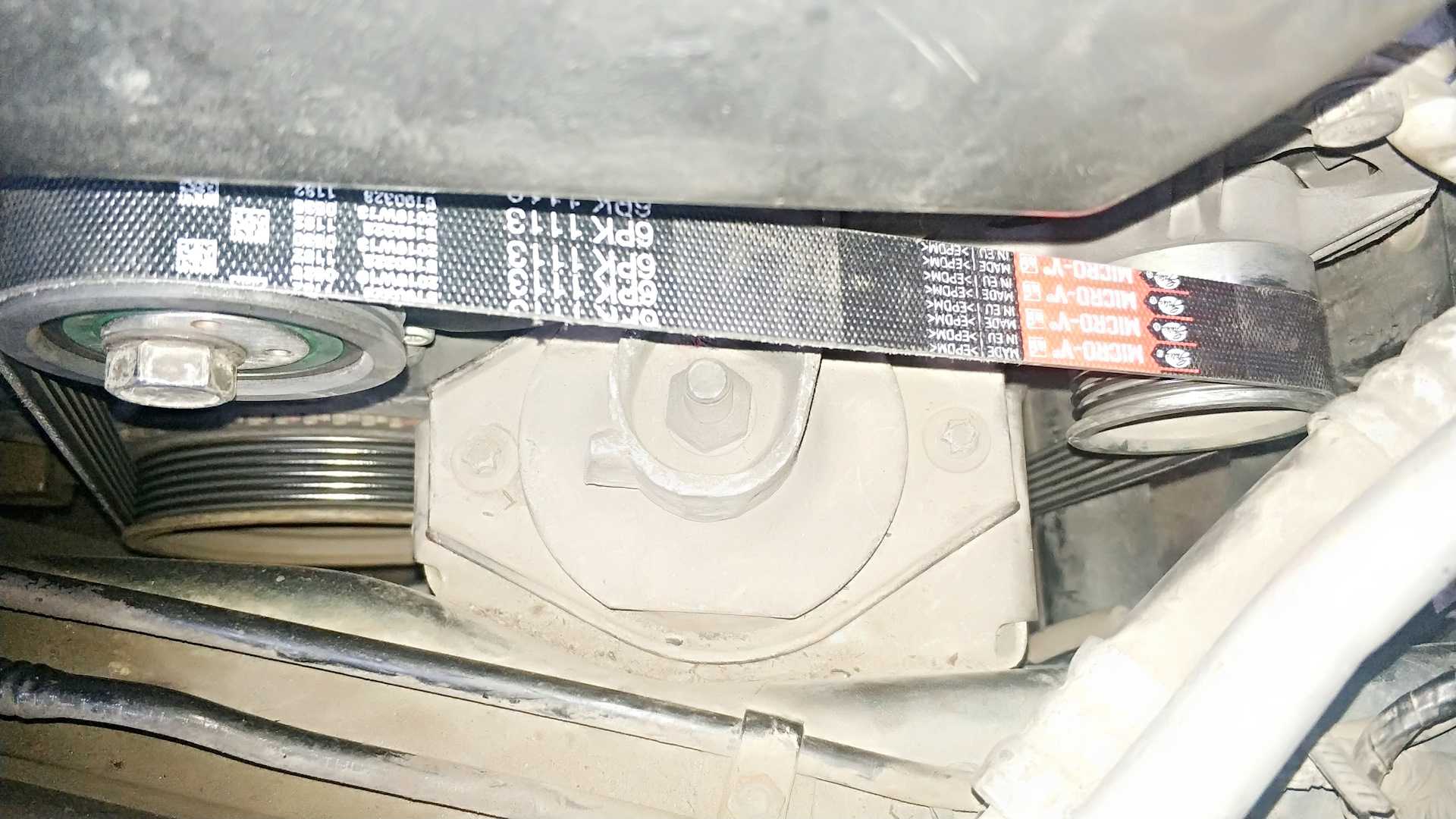

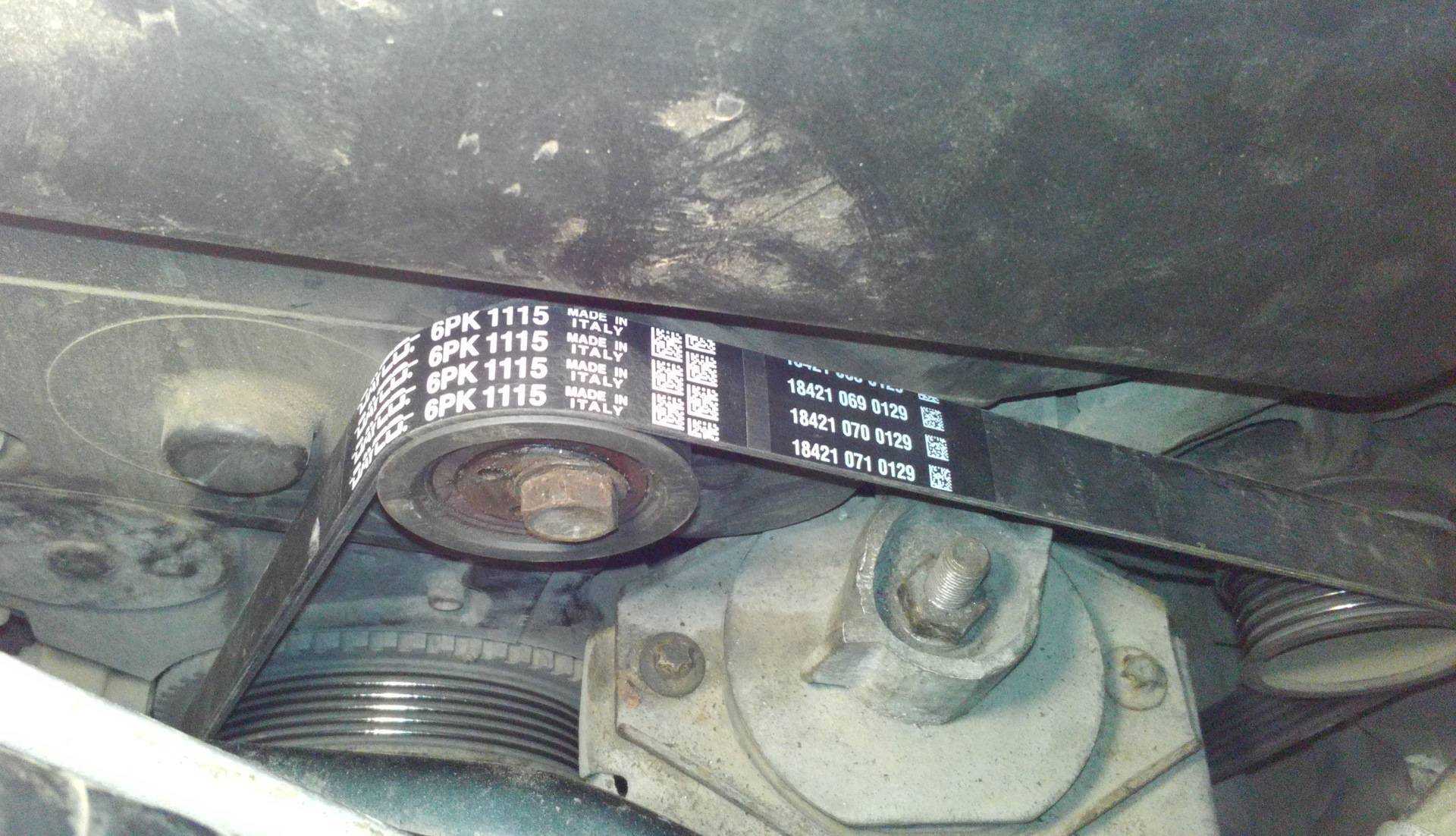

Маркировка ремня (шестиклиновой, длиной 1115 мм).

Для замены натяжного ролика полностью отворачиваем болт его крепления и снимаем натяжной ролик.

Устанавливаем натяжной ролик и ремень привода вспомогательных агрегатов в обратной последовательности. После установки регулируем натяжение ремня (см. выше).

В каких случаях автомобиль нуждается в замене?

В каких случаях необходимо проверить и поменять ремешок на Ладе Приоре 8 или 16 клапанов, какой лучше использовать ремень, как правильно подтянуть натяжитель?

Для начала давайте разберем основные признаки износа:

1. В первую очередь, проверка осуществляется в случае, если ремешок начал свистеть. Свист обычно проявляется при запуске мотора, повышении числа оборотов, активации электрооборудования. Иногда ремонт проблемы заключается в том, чтобы натянуть ремешок, для этого следует подтянуть натяжной ролик. Если натяжка в норме, есть вероятность, что заклинил один из приводов, к примеру, компрессорного или генераторного узла. Также свист может быть обусловлен износом подшипниковых элементов муфты кондера, все изношенные подшипники подлежат замене.
2. При отключенном моторе следует внимательно осмотреть устройство. Если видно, что ремешок потерял эластичность, на нем появились повреждения в виде трещин, расслоения или разрывов, это свидетельствует о том, что скоро его придется менять.
3. Ослабление также может быть связано с износом натяжного ролика.
4. Автомобиль начинает трясти при активации электрооборудования. Такая проблема случается очень редко и обычно в таких случаях автовладельцы понятия не имеют, что делать. Снижение тяги и тряска могут быть обусловлены высокими нагрузками на электросеть авто.
5. На приборной панели стал гореть индикатор разряда аккумуляторной батареи, при этом вы уверены в том, что сама АКБ функционирует нормально и она полностью заряжена. Но учтите, что такая проблема может быть связана и с износом составляющих частей генераторной установки, к примеру, щеток или ротора (автор видео — Владимир З).

https://youtube.com/watch?v=5eDOX2gninQ

Характеристики генератора

ВАЗ 2170, или Лада Приора, оснащается классическим устройством переменного тока, дополненным диодным мостом для выпрямления электроэнергии и регулятором напряжения. Работает параллельно с АКБ во всех модификациях Лады Приоры с двигателями, эксплуатируемыми при температуре от -40 до +45 градусов.

Заводской генератор Приоры 5102.3771 выпускается российским брендом «Прамо».

Главная его особенность в повышенных параметрах отдачи тока при условии небольших оборотов (при 300 об/мин до 6 Ампер). Несомненно, это существенное преимущество, особенно при эксплуатации автомобиля зимой при отрицательных температурах. Более того, применение такого агрегата позволяет использовать автоматическую КПП.

Устройство генератора

Штатный прибор Приоры имеет следующие характеристики:

• масса 5410 грамм;
• передаточное число 1/2,4;
• мощность 205 ватт;
• сила тока при максимальных значениях 80 Ампер;
• диапазон напряжения 13,8–14,4 В.

Особенность соединения генератора подразумевает питание с использованием блока предохранителей, а значит, далее цепочка ведёт к аккумуляторной батарее и замку зажигания. Генератор также сообщен с лампой, сигнализирующей о разряде АКБ. При запуске двигательной установки через три диода выпрямительного блока на обмотку устройства поступает питание. Исправность работы легко отследить по индикации лампы. Когда ключ в замке зажигания поворачивается в первое положение, сигнальная лампочка загорается на щитке приборов. Мотор запустится – она гаснет (если генератор исправный). Если лампа горит, устройство имеет явные неполадки.

Конструктивно генератор состоит из приводного шкива, подшипников, крышек, стяжных шпилек, ротора и статора, выпрямительного блока и регулятора напряжения. Ротор является подвижной частью устройства, он вращается на подшипниках, установленных в крышках спереди и сзади. Во время вращения ротора щётки трутся о контакты. Возникший таким образом переменный ток проходит через диодный мост (выпрямительный блок), где трансформируется в постоянный.

Отличия в конструкции генератора разных модификаций

На Ладе Приора нередко устанавливаются невзаимозаменяемые генераторы. Связано это с наличием дополнительного оборудования (кондиционер, ГУР). Это выражается в различии креплений. Кроме того, для натяжения ремня может использоваться специальный ролик.

На Приорах с двигателями 21116 и 21126 натяжной ролик не применяется.

Чтобы обезопасить бортовую сеть от перепада напряжения, предусматривается конденсатор, ёмкость которого 2,2 мкФ. Находится он на выпрямительном блоке. Конденсатор также используется для устранения помех между плюсом и массой генератора.

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя.

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Признаки неисправности и их устранение

Определить, нужна ли замена или можно просто подтянуть на Приоре 16 клапанов ремень ГУР с кондиционером, вы сможете только после осмотра этого компонента. Для этого достаточно открыть капот и изучить ремень– он расположен рядом с правым передним колесом. Существует признаки, указывающие на то, что пора проверить ремень генератора: из-под капота что-то свистит и пищит.

Причины могут быть следующие:

• На шкив генератора или на ремень попал антифриз, масло или другие рабочие жидкости.
• Ремень износился – вы поймете это по его внешнему виду.
• Упало натяжение – в этом случае компонент необходимо подтянуть.
• Износился подшипник в генераторе.

Когда в Приоре на 16 клапанной свистит ремень, пора проводить диагностику. Если на его поверхности есть трещины, разрывы и другие серьезные повреждения, значит требуется замена. В случае, когда компонент генератора с гидроусилителем и кондиционером выглядит нормально, следует проверить его натяжение, оптимальный уровень прогиба составляет 6-8 мм – нажимать на компонент нужно посредине между генератором и шкивами.

На поверхности видны пятна от охлаждающей жидкости или моторного масла? Если загрязнение не значительные, их можно очистить. В случае, когда жидкость въелась в материал, чистка никаких результатов не принесет, здесь нужна замена. Если компонент хорошо натянут и никаких повреждений или пятен не видно, то стоит перейти к проверке подшипников. Возможно их придется поменять.

ОТКРЫВАЕМ ДОСТУП К РЕМНЮ ГРМ

Расположение этих болтов показано на фото ниже:

РИС 6. Болты верхней крышки грм

Затем выкручиваем этим же ключом два болта нижней крышки механизма грм и снимаем крышку.

РИС 7. Болты нижней крышки ГРМ

Головкой на 17 проворачиваем зубчатый шкив коленвала до установки меток строго на свои места согласно рисунку 4. Также надо проверить совпадение меток на маховике, чтобы они были расположены, как показано на рисунке 3. Проворачивать коленчатый вал надо по часовой стрелке.

И ещё один важный момент! Крутить весь механизм грм надо именно коленчатым валом. За шкивы распредвала этого делать нельзя. Чтобы метки распредвалов не сбились в процессе работы, их надо зафиксировать между собой. Делается это по-разному. Однажды я видел, как один слесарь вставил между зубьями шкивов торцевую головку. Можно так же взять шпильку и две толстые пластины с отверстиями. На шпильку надеваем пластины, с двух сторон гайки и вставить эту конструкцию между шкивами, так чтобы пластины упирались в зубья шкивов и затягиваем гайки.

Выглядит это примерно так! Тут, правда, представлен двигатель, от другога автомобиля:

РИС 8. Приспособление для фиксации распредвалов

Подготовительные работы мы закончили и пора приступать непосредственно к замене зубчатого ремня грм Приоры.

Чтобы снять ремень газораспределительного механизма Приоры в первую очередь надо ослабить его натяжение. Для этого ключом на 15 откручиваем гайку натяжного ролика, опорный ролик тоже надо снять. Потому что при замене ремня грм меняют и оба ролика.

Затем снимаем зубчатый ремень и внимательно его осматриваем

В первую очередь обращаем внимание на наличие трещин, разлохмачивания краёв ремня, ну и, конечно, смотрим на состояние зубьев. Их должно быть в количестве 137 штук, они должны быть округлой формы

Если вы обнаружили хотя бы один из этих дефектов либо пришло время по пробегу в километрах, то ремень грм Приоры подлежит замене на новый. Далее надо обратить внимание на состояние помпы. Взявшись за зубчатый шкив помпы надо подёргать его, если есть люфт шкива, то помпа подлежит замене.

ЗАМЕНА ПОМПЫ ПРИОРЫ

Для того чтобы заменить помпу, нам придётся слить охлаждающую жидкость. Ключом на 15 откручиваем гайки, снимаем зубчатые шкивы распредвалов и заднюю крышку привода грм.

Следует иметь в виду, что шкивы распредвалов нельзя путать местами, выпускной и впускной шкив ставятся именно на свои места. Чтобы снять заднюю крышку надо воспользоваться торцевой головкой на 10 и открутить шесть болтов крепления этой крышки.

Какой ремень генератора выбрать?

На сегодняшний день на рынке существует огромное множество компаний и производителей, которые занимаются производством комплектующих для автомобилей. И что касается ремней, то наиболее ходовые можно назвать следующие марки:

• GATES
• БРТ — Балаковские ремни
• Лузар
• Andycar

Наиболее качественными из того, что продается в магазине можно назвать двух первых производителей, и именно их в большей степени устанавливают на конвейере. Но что касается качества реально заводских, и «оригинала» купленного в магазине, то разница очень большая. Заводские комплектующие могут ходить в два, три или даже пять раз большие пробеги, чем тот же «оригинал» из лавки.

Какому ремню генератора для Приоры отдать предпочтение?

Для LADA Priora в настоящее время различные компании производят комплектующие. Если брать именно ремень генератора, то опытные владельцы отечественного авто отдают предпочтение таким маркам, как:

• Andycar.
• GATES.
• Лузар.
• БРТ.

Из вышеперечисленных производителей, самыми качественными представлены ремни БРТ и GATES, продукцию этих марок больше всего покупают владельцы LADA Priora. Однако если говорить про качество заводских ремней и приобретаемых в магазинах не оригинальных, то разница в качестве довольно большая. Заводской оригинальный ремень может пройти пробег в 3-5 раз больше, чем неоригинальная запчасть.

Натяжка ремня генератора

При снижении качества сцепления шкивов, роликов и поверхности ремня генератора следует увеличить натяжку. Также эту процедуру стоит провести, если расходник используется больше 15-20 тысяч км пробега, но при этом повреждения отсутствуют (замена не требуется). Если вы открыли капот и увидели потрепанную ленту, то сразу переходите к инструкции по замене, потом все равно придется его перетягивать. Для проведения работы понадобится специальный ключ для ролика и стандартные ключи на 19 и 17.

Процесс и проверка результата

1. Зажимаем обойму при помощи ключа и ослабляем гайку крепления ролика;
2. Теперь нам нужно зажать эксцентрическую обойму и начать прокручивать. Вращение инструмента должно быть минимальным – это позволит лучше натянуть компонент;

Как видите, процесс состоит всего из трех шагов, но главный этап – это проверка натяжения на Приоре с кондиционером и ГУР (либо с этими компонентами по отдельности). В этом случае натяжка должна быть сильнее, если сравнивать с базовой версией ВАЗ 2170 на 16 клапанов. На наиболее длинном участке между валом и шкивами материал должен прогибаться примерно на 5-6 мм.

Определить результат можно по звуку: при движении слышно проскальзывание, ремень свистит – недостаточное натяжение; из-под капота после регулировки доносится гул подшипников – компонент перетянут, обойму нужно ослабить.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.

3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

4. После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.

5. Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

6. Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
7. Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
8. Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.

9. Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

10. За шкивом коленвала располагается упорная шайба, которую также нужно снять.

11. Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

12. После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

13. Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

14. Снимается внутренний кожух.

15. Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

16. Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
17. Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
18. Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.
