Как поменять рулевую тягу самостоятельно

Неисправности рулевых тяг: как их обнаружить и как с ними бороться?

Рулевые тяги являются важной частью рулевого механизма. Любые неисправности с ними – это не проблемы из серии «машина не едет»

Это прямая угроза отказа руля во время движения автомобиля, а значит, прямой путь к ДТП. Поэтому состояние рулевых тяг нужно постоянно контролировать, а при появлении подозрений о наличии неисправностей – ни в коем случае не игнорировать их. Своевременная замена рулевой тяги и наконечников поможет избежать многих неприятных неожиданностей на дороге.

Функции рулевых тяг

Рулевые тяги передают усилие от руля к поворотным рычагам ступиц для поворота колес. Более того, они являются частью рулевой трапеции, определяя угол поворота каждого колеса (при повороте колеса идут по разным радиусам).

Основные проблемы с рулевыми тягами

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

• Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
• Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -> гайка ослабляется -> палец теряет плотный контакт -> рулевая трапеция теряет свою геометрию -> управлять авто невозможно.
• Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
• Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Сигналы о проблемах с рулевыми тягами

Вовремя заметить неисправность позволит простая внимательность к тому, как «ведет» себя автомобиль на дороге. Большой свободный ход руля, а также посторонние звуки (чаще всего стук) при повороте – знак о проблемах с шарнирами. Отклонение от выбранной линии движения, а также от заданного радиуса поворота может свидетельствовать, что шарнир развалился или износились наконечники. Главное – заметить проблему вовремя, чтобы не потерять контроль над автомобилем внезапно, прямо во время движения.

Устранение неисправностей

Абсолютное большинство рулевых тяг и шарниров являются одноразовыми, то есть ремонту они не подлежат. Только замена деталей в случае обнаружения неисправностей даст гарантию, что автомобиль не подведет вас в самый неподходящий момент.

Диагностика рулевых наконечников

Некорректная работа рулевого управления — повод для диагностики отдельных деталей рулевых тяг на предмет неисправности. Появление нештатных стуков, характерного биения руля, люфта рулевого колеса, увеличение усилий при повороте руля, отклонение автомобиля в сторону во время движения — все эти признаки являются поводом для проверки рулевого управления в целом, в том числе и наконечников.

Диагностика проблем с рулевыми наконечниками обычно состоит в определении их люфта. Люфт исправных наконечников вдоль оси не может превышать 1,5-2 мм, при превышении этих показателей они подлежат замене.

Для определения люфта наконечников можно воспользоваться несколькими способами.

1. Для проверки понадобятся два человека. Автомобиль необходимо загнать на смотровую яму и поставить на ручник. При выключенном зажигании один человек должен сесть в салон и вращать руль, второй, находясь в яме, должен по наличию люфта у колес определить люфт и самих наконечников. Также можно определить люфт самих наконечников визуально — ход наконечников по оси не должен превышать 1,5-2 мм.
2. Упрощенный вариант предыдущего способа диагностики состоит в поднятии автомобиля на домкрате и покачивании колеса. Существенный люфт колеса также является сигналом о проблемах с наконечником.
3. Еще один признак неисправности наконечников — люфт рулевого колеса в горизонтальной плоскости. Если он превышает 10-20 градусов по оси, то наконечники придется менять.

Виды рулевых реек

Работа простейшей червячно-реечной пары может быть реализована без привлечения дополнительных устройств, помогающих вращать рулевое колесо. Стремление облегчить усилия водителя привело к оснащению механизма специальными блоками, освобождающими от необходимости напрягаться для осуществления манёвра. По мере своего развития схема последовательно совершенствовалась, пройдя три ступени улучшений, и реализуется в следующих типах:

1. Механическая (ручной).
2. С гидроусилителем руля (ГУР).
3. С электрическим усилителем руля (ЭУР).

Поскольку на автомобильном рынке имеются машины, использующие все указанные варианты реечного управления, следует рассмотреть их подробнее.

Механическая рулевая рейка

Это самый простой вид конструкции, представляющий собой прямой привод крутящего момента от руля через согласующий карданный вал и зубчатый валик. Схематически механическая рулевая рейка представлена на рисунке.

Очевидными недостатками такого решения будут необходимость приложения значительного усилия к рулю (что может ограничивать круг лиц, способных управлять такой машиной) и передача неровностей дороги, ухабов, толчков и ударов на руки шофера, передаваемые на кузов авто вибрации.

Стремление уменьшить затраты сил водителя на управление движением привело к появлению гидравлических и электрических устройств, усиливающих крутящий момент.

Гидравлическая рулевая рейка

Самая распространённая схема с ГУР представлена на рисунке. Гидравлическая рулевая рейка работает по схеме, заключающейся в перемещении синхронно с поворотом руля водителя под воздействием перепада давления в жидкости поршня. Принцип работы рулевой рейки с гидроусилителем изображён на рисунке.

Связь зубчатого валика (pinion) с рейкой (rack) обычная, однако в месте его сопряжения с валом рулевой колонки (steering column), имеются специальные поворотные клапаны (rotary valve), регулирующие направление подачи жидкости (окрашена на схеме в оранжевый цвет) под давлением от насоса (from pump). При повороте, например, руля вправо, давление через клапан передаётся по нижней (по схеме) жидкостной магистрали (fluid line) в часть цилиндра справа от поршня. При этом он (piston), жёстко связанной с рейкой (rack), помогает ей перемещаться влево (по схеме) и выдавливает лишнюю жидкость, которая направляется поворотным клапаном в расширительный бачок (to reservoir). При вращении руля в другую сторону направление циркуляции масла изменяется на противоположное.

Устройство гидравлической рулевой рейки требует дополнительной установки на двигатель насоса ГУР, отбирающего определённую мощность с мотора. Кроме того, устройство рулевой рейки с гидроусилителем подразумевает работу ГУР только при запущенном двигателе, когда достигается номинальное давление гидравлической жидкости в замкнутом контуре.

Электрическая рулевая рейка

Электрическая рулевая рейка — это вариант облегчения прилагаемого водителем к рулю усилия с использованием электромотора, связанного червячным зацеплением с шестернёй, закреплённой на рулевом валу.

Принцип работы электрической рулевой рейки прост: контроллер двигателя синхронизирует направление его вращения с движениями рук шофера. Такое решение делает движение руля лёгким, почти не требующим усилий.

Однако простая червячно-шестерёнчатая пара имеет одну особенность, которая заключается в том, что передача крутящего момента возможна только в одном направлении — от червяка к ведомому ободу шестерни. В обратном порядке механизм блокируется. Поэтому использование простой шестерни не решает проблемы, и приходится усложнять червячную передачу, дополняя её планетарным узлом с тремя сателлитами для связи усилителя крутящего момента с приводом зубчатого вала.

На рисунке выше изображена электрическая рулевая рейка: устройство и принцип работы этого узла. Стрелками показано воздействие дополнительного усилия через червячную передачу и сателлиты на приводной вал перемещения. В случае отказа электромотора такая конструкция обеспечивает возможность ручного управления движением, что иллюстрирует рисунок внизу.

Так, если в червячном зацеплении возникли неполадки и оно блокируется, крутящий момент беспрепятственно передаётся напрямую от рук водителя через реечный механизм поворота к колёсам (показано голубыми стрелками). При этом потребуется лишь приложить больше сил ввиду выхода из строя электрического усилителя руля, однако управляемость автомобиля не пострадает.

Самостоятельная диагностика неисправности наконечника рулевой тяги

Чтобы убедиться, что проблема именно в вышеназванной детали, можно воспользоваться «дедовским», проверенным способом. Для этого нужна смотровая яма и ваша машина.

1. Заезжаем на смотровую яму

2. Беремся рукой за тягу близко к наконечнику. Начинаем раскачивать шарнир вверх-вниз. Небольшое «подпружиненное» сопротивление – это норма, пружина отрабатывает. А вот значительный люфт – плохой признак. Его быть не должно, также как и зазоров в наконечнике.

3. При попытке провернуть тягу вокруг оси, если она идет за вашим кулаком легко, скорее всего, наконечник уже «закончился». Точно пора ехать в мастерскую.

Причины стука рулевой тяги

Не существует конкретных сроков использования автомобильных рулевых тяг. Известно лишь, что в составе рулевого механизма это самая надежная часть. В Сети бытует мнение, что детали служат от 100 до 150 тыс. км, иногда называют цифру 250 тыс. км. Нужно уточнить, что срок службы сильно зависит от манеры езды и состояния дорожного полотна. Совершенно очевидно, что передвижение по плохим дорогам провоцирует быстрый выход из строя рулевых тяг.

Во время каждодневного использования автомобиля нужно быть внимательным: появление посторонних звуков, плохая управляемость – это первые сигналы, говорящие о скором выходе из строя рулевого механизма. Перечислим признаки, по которым можно диагностировать неполадки в рулевой рейке:

• Передвижение по неровностям сопровождается скрежетом и стуком.
• При повороте руля также появляется небольшой стук.
• При неизменном прямом положении руля автомобиль водит по дороге.
• Виден неравномерный износ протектора покрышки.
• Появляется расшатанность и люфт в механизме в целом.
• Начинает постукивать руль.
• Ход руля становится тугим.
• Нарушается целостность пыльника. При проникновении внутрь шарнира песка, влаги и грязи он быстро выходит из строя.

Также часто встречаются неисправности, обусловленные износом креплений. Это касается как рулевых наконечников, так и механизма в целом. Из широко распространенных – облом резьбы. Не проходят бесследно сильные удары подвески – изменяются, гнутся плоскости. Если такое произошло, не стоит тратить время и силы в попытках вернуть первоначальную геометрию детали. Гораздо проще заменить поврежденный элемент. Эксплуатация автомобиля с погнутыми комплектующими рулевой системы запрещена – ведь это напрямую влияет на управляемость ТС.

Отдельное внимание нужно уделить наконечнику как составляющей части рулевой тяги. Часто по причине именно его неисправности проявляются вышеописанные признаки

Это происходит из-за выработки пальца или полиуретановой прокладки, удерживающей шарнир. В результате в соединении образуется люфт, наконечники рулевых тяг издают стук.

Металлическое постукивание при вращении руля может наблюдаться не только во время движения, но и на стоянке. Причина этого – незатянутая рулевая тяга с наконечником после проведения развала-схождения. Как определить стук рулевых тяг? Нужно пошатать колесо вправо-влево. Если оно отзывается на усилия и движение сопровождается характерным стуком – дело точно в гайке, которую забыли затянуть.

Рулевая тяга автомобиля

Рулевое управление автомобиля является основой безопасного вождения. Его неисправности подлежат безусловному устранению в кратчайшие сроки. Нарушения в работе рулевого управления являются бомбой замедленного действия, которая может сработать в любой момент.

Система управления автомобиля имеет достаточно сложное техническое устройство. Она обеспечивает своевременное маневрирование транспортного средства в зависимости от текущей дорожной обстановки.

Игнорировать проблемы, возникающие с управлением машины, не стоит. От этого зависит безопасность и жизнь водителями с пассажирами. Экономить на её ремонте не стоит и чревато тяжёлыми последствиями. Автомобиль, потерявший управление подобен шальной пуле мчащейся навстречу катастрофе.

Очень часто последствия неисправности рулевого управления транспортного средства бывают очень страшными и трагическими. Они вызвали гибель не одного десятка человек на дорогах страны. Не нужно повторять трагические ошибки других людей.

Для чего нужно рулевая тяга в автомобиле?

Рулевая тяга считается одним из центральных элементов системы управления транспортного средства.

Она выполняет две важные функции:

1.Передача физического усилия от руля к поворотным рычагам ступиц колёс

Последние при повороте руля водителем меняют направление движения автомобиля за счёт поворота колёс

2.Обеспечение необходимого радиуса поворота ведущих колёс

Радиус движения колёс транспортного средства при повороте неодинаков. Именно рулевая тяга отвечает за предотвращение скольжения колёс при прохождении поворота автомобилем. Внешнее колесо должно иметь меньший угол поворота, наружное колесо больший угол поворота.

Несмотря на довольно скромные размеры, рулевая тяга выполняет важные функции, от которых зависит степень манёвренности транспортного средства и безопасность движения.

Главная причина неисправности рулевой тяги

Активное использование автомобиля неизменно оказывает серьёзную нагрузку на подвеску. Особенно это касается поездок по грунтовым или полевым дорогам. Даже самый качественный и надёжный элемент, такой как рулевая тяга, может изнашиваться и прийти в негодность.

Это вас точно заинтересует Опасны ли автопилоты современных автомобилей?

Этот момент необходимо учитывать и быть готовым выполнить ремонтные работы за максимально короткий промежуток времени. Конструкция рулевой тяги проста и незамысловата.

Наиболее уязвимой частью рулевой тяги являются шарниры. Они защищены от внешних негативных факторов резиновым пыльником. Если его целостность нарушается, пыль и грязь, попадая на шарниры тяги, выводят их из строя. Они не могут полноценно выполнять свои функции и требуют обязательной замены.

Непосредственно рулевая тяга может получить повреждения только после встречи колеса с глубокой ямой или большим камнем. Сильный удар ведёт к её искривлению, и основные функции оказываются нарушены.

Когда нужно менять рулевую тягу?

Опытный водитель по поведению автомобиля на дороге и посторонним звукам, издаваемым подвеской способен определить необходимость замены рулевой тяги. Необходимо помнить, что только детальный осмотр на подъёмнике подвески автомобиля даст возможность точно установить неисправность рулевой тяги.

Можно выделить следующие признаки необходимости замены рулевой тяги:

1.При движении автомобиля в передней части издаются посторонние звуки и стуки;

Это вас точно заинтересует Картер двигателя: назначение и особенности

2.Появилось биение руля;

3.Увеличился люфт руля;

4.Ведущие колёса вращаются с усилием;

5.Автомобиль при движении тянет в левую или правую сторону.

Заключение

Появление этих признаков неисправности рулевой тяги должно насторожить водителя. Самостоятельно выполнять замену рулевой тяги без опыта крайне не рекомендуется. В этом случае ремонтные работы необходимо доверить профессионалам, которые смогут их выполнять быстро и качественно.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы

Подписывайтесь на свежие и интересные статьи сайта.

Процесс диагностики продольной и поперечной тяг рулевого управления

Одной из распространенных причин выхода из строя рулевых тяг является выработка шарового шарнира. Некоторые механики в случае неисправности тяг советуют выполнить их реставрацию. Нельзя с уверенностью назвать эту меру правильной, так как неизвестно, сколько времени прослужит восстановленный элемент. Идеальным вариантом станет только их полная замена. Тем более что приобретение необходимых запчастей сегодня не является проблемой.

Признаки наличия неисправности рулевых тяг:

• появление сторонних шумов в области рулевой рейки, которые несвойственны для нормальной работы механизма;
• вибрация рулевого колеса;
• внезапный увод автомобиля в сторону при прямолинейном движении;
• возникновение люфта рулевой колонки;
• тяжелый ход руля.

Если на автомобиле был замечен хотя бы один из описанных выше симптомов, необходимо срочно проводить проверку системы управления, в частности рулевых тяг

В процессе выполнения диагностики нужно обратить внимание на такие моменты:

1. Расстояние, на которое могут перемещаться рулевые наконечники относительно оси пальцев не должно превышать 1,5 мм. Также необходимо определить наличие люфта в этих деталях, который является свидетельством их износа. В этом случае можно восстановить работоспособность тяги, заменив шарнир и рулевой наконечник. Но, лучше установить на автомобиль новую деталь.
2. На тягах находятся специальные регулировочные муфты, которые затягиваются хомутами. Осматриваем состояние этих элементов. Наличие выработке говорит о необходимости проведения ремонтных работ.
3. В процессе диагностики нельзя оставлять без осмотра и защиту наконечника шарового шарнира. Ее повреждение существенно увеличивает износ детали, поскольку на ее поверхности скапливаются маленькие абразивные частички (грязь, песок и т. д.). Поврежденные защитные чехлы подлежат замене.

Что нужно для ремонта

Замена рулевых потребует наличия у вас таких инструментов и приспособлений:

1. Домкрат.
2. Баллонный ключ.
3. Съемник рулевых наконечников.
4. Комплект накидных ключей.
5. Пассатижи.
6. Плоская тонкая отвертка.

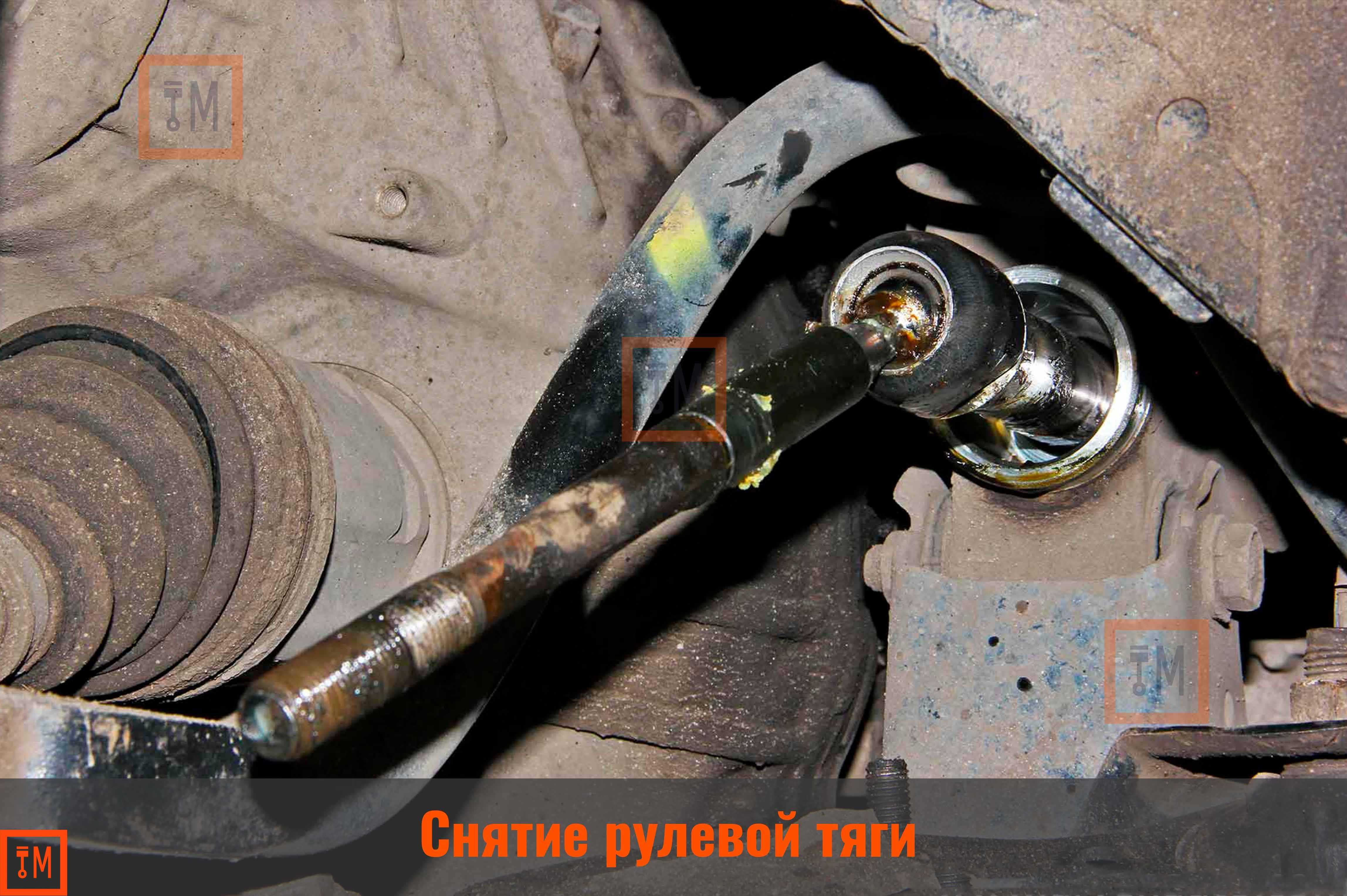

7. Рожковый ключ и рычаг к нему для откручивания шарнира от рейки. Рычаг в этом случае нужен из-за сильной затяжки крепления узла.
8. Подставки под авто.
9. Башмаки.

Не помешает также иметь в запасе пару гаек для крепления пальцев и несколько подходящих по размеру шплинтов. Обязательно купите нужное количество пластиковых хомутов соответствующий длины для крепления пыльника рулевой рейки. Такие хомуты можно применить в любом случае, пусть даже на вашем авто используются металлические.

Как выбрать рулевую тягу

При наличии стука в районе колеса рекомендуется сразу поменять тягу. Для замены можно использовать оригинальные запчасти и аналоги лучших производителей. Это обеспечит простую замену без доработок и гарантирует максимальный уровень безопасности на дороге. Комплектующие выбирают по VIN-коду в интернет-каталогах или электронных базах данных, которые есть в автомагазинах. При отсутствии информации можно воспользоваться данными авто или кодом, который нанесен на старой рулевой тяге

При покупке обязательно нужно обратить внимание на степени защиты, которыми пользуются крупные производители. Это защитит от покупки контрафакта

Подбор по VIN коду

Уникальный номер есть у каждого автомобиля, он состоит из 17 знаков и наносится на элементы кузова, специальные металлические шильдики, указывается в техническом паспорте. Код идентифицирует марку автомобиля, год выпуска, основные технические характеристики. Достаточно ввести VIN-код в базу данных и можно получить информацию о номере основных деталей для своего автомобиля.

Способ нельзя назвать универсальным, так как не все производители вносят в базу данных по VIN-коду информацию о рулевых тягах. В этой ситуации лучше воспользоваться другими способами выбора запасных частей.

По данным авто

Электронные каталоги есть в магазинах автомобильных запчастей, базы данных можно скачать в интернете или воспользоваться сервисами на официальных сайтах производителей. Не все компании предоставляют информацию на русском языке, но разобраться с каталогом сможет каждый. Для поиска кода рулевой тяги и других деталей системы управления потребуется ввести марку и модель автомобиля, указать год выпуска и мощность двигателя. Иногда требуется дополнительная информация: тип кузова, сторона, на которой расположен руль. После заполнения всех полей – база данных найдет код оригинала и взаимозаменяемых аналогов.

Выбор по коду запчасти

В автомагазин можно прийти с кодом старой запчасти или со снятой рулевой тягой. По номеру можно определить производителя комплектующих, найти оригинал или выбрать аналог. Этот способ выбора запчастей может не сработать, если на автомобиле была установлена контрафактная деталь. Код таких запчастей не соответствует информации, размещенной в базе данных.

Оригинал или подделка

Оригинальные запчасти поставляются на конвейер предприятия для сборки автомобилей. Эти комплектующие можно встретить в продаже, но на такие запчасти традиционно высокая цена. Альтернатива – аналоги, которые производятся для вторичного рынка автомобилей. Эту продукцию выпускают те же компании, которые поставляют оригинальные запчасти на автопредприятия. Отличие только в брендировании: на упаковках указывается не бренд автомобиля, а логотип производителя запчастей. У деталей подтвержденное сертификатами высокое качество, размеры полностью соответствуют параметрам оригинала.

Аналоги часто подделываются. Фирмы из Юго-Восточной Азии дублируют формы и размеры основных компонентов, но используют менее качественный металл, жесткие и неэластичные сополимеры. Возможны серьезные отклонения по размерам. Такие детали сложно устанавливать, а срок службы комплектующих в 7-10 раз меньше, чем у аналогов или оригинальных запчастей. Чтобы не купить подделку – нужно проверить наличие защиты на упаковке: голограммы, QR-код. Номер детали на коробке должен совпадать с номером, выбитом на самой тяге.

Наконечники рулевой тяги. Принцип работы. Неисправности. Замена

13 мая 2019 Рулевые тяги комплектуют рулевыми наконечниками. А наконечник рулевой тяги – это ключевой элемент рулевого управления, который помогает колесам поворачиваться. Когда появились первые признаки неисправности наконечника, диагностику нужно провести незамедлительно, и если требуется ремонт или замену детали.

Принцип работы

Рулевые тяги соединяют руль и колеса. Плавные повороты и комфортное управление автомобилем, говорят об исправности автозапчастей в системе.

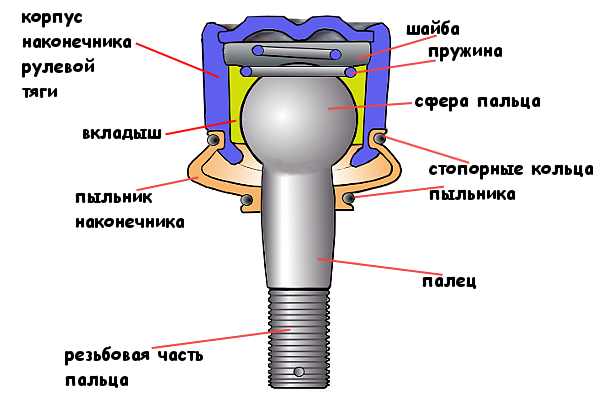

Вместе с наконечником рулевой тяги идут такие составные части:

1. шаровой палец, упирается в нижнюю часть на опорную пяту;
2. корпус, закрывается с одной стороны заглушкой;
3. пружина, между пятой и заглушкой;
4. вкладыш пластмассовый, между корпусом и шаром;
5. пыльник, закрывает корпус.

В автомобильном мире есть универсальные наконечники, которые подходят любым колесам, но также есть и те, которые предназначены для правого и левого колеса.

Причины неисправности

Сбой в работе системы рулевого управления основанная причина поломок. Несвоевременная замена расходников, а также осмотр автомобиля может стать угрозой безопасности.

• Со временем вкладыш изнашивается. Между ним и шаром появляется зазор, отчего мы слышим стук при езде по неровной дороге.
• Износ стенок втулки, провоцирует разбалтывание пальца, а он поджимается пружиной лишь снизу.
• Пружина и опорная пята не могут выбрать люфт, появившийся из-за износа пластика, тогда шаровой палец свободно двигается во втулке. При таком раскладе слышен сильный стук рулевого наконечника.

Систематическая езда по плохой дороге негативно влияет на подвеску и рулевые наконечники. В норме, наконечник рулевой тяги должен пробежать 40 тыс. км не создавая проблем водителю.

Ищем неисправность

1. Итак, первые признаки, что пора лезть в систему рулевого управления:
2. стук, частый и глухой на поворотах и езде по мелким ямам;
3. чаще, звуки с одной стороны, реже наконечники неисправны с двух сторон;
4. свободный ход рулевого колеса увеличивается;
5. при повороте ощущаются легкие стуки в руле.

Когда запущенный износ наконечников, машину приходится «ловить» в движении, так как люфт шаровых пальцев колеса может достичь отклонения на 3 градуса от прямой.

Самостоятельная диагностика:

• Загоните авто на смотровую яму так, чтобы вы могли дотянуться до шарниров.
• Подоприте колеса противооткатными брусками.
• Одной рукой возьмитесь за тягу как можно ближе к наконечнику. Раскачайте шарнир вверх-вниз, чтобы ощутить люфт.
• Упругое сопротивление говорит о правильной работе пружин и отсутствии критических зазоров. Критический люфт ощущается сразу.
• Поверните тягу вокруг оси несколько раз. Если она болтается на шаровом пальце – наконечник под замену. На нашем сайте Pantus.ru вы найдете детали по выгодным ценам.

Рекомендация: раскачивая тягу, не спутайте свободный ход рулевой рейки с люфтом шарнира.

Чтобы проверить пыльники, смотровая яма не обязательна. Нужно вывернуть колесо и приподнять авто домкратом. Если пыльник не годный, то через дыры и щели будет выдавливаться густая смазка.

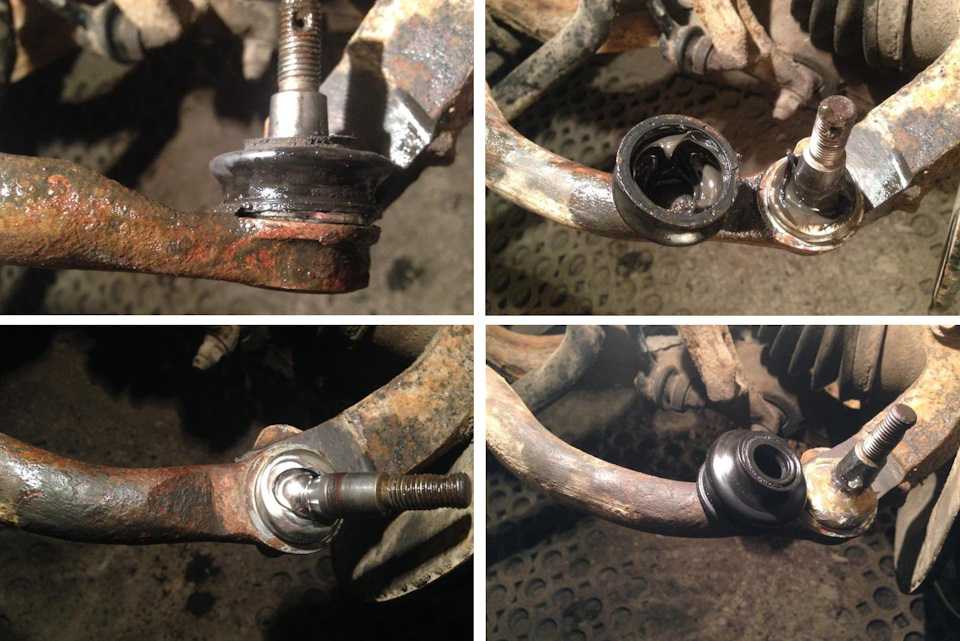

Замена наконечника

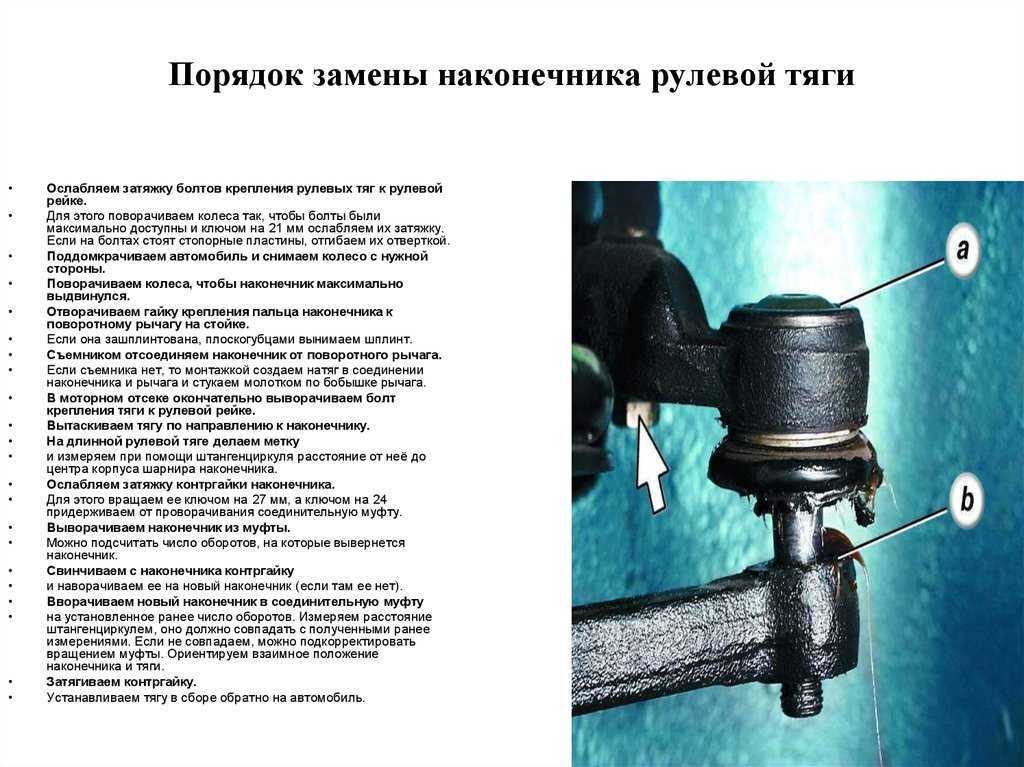

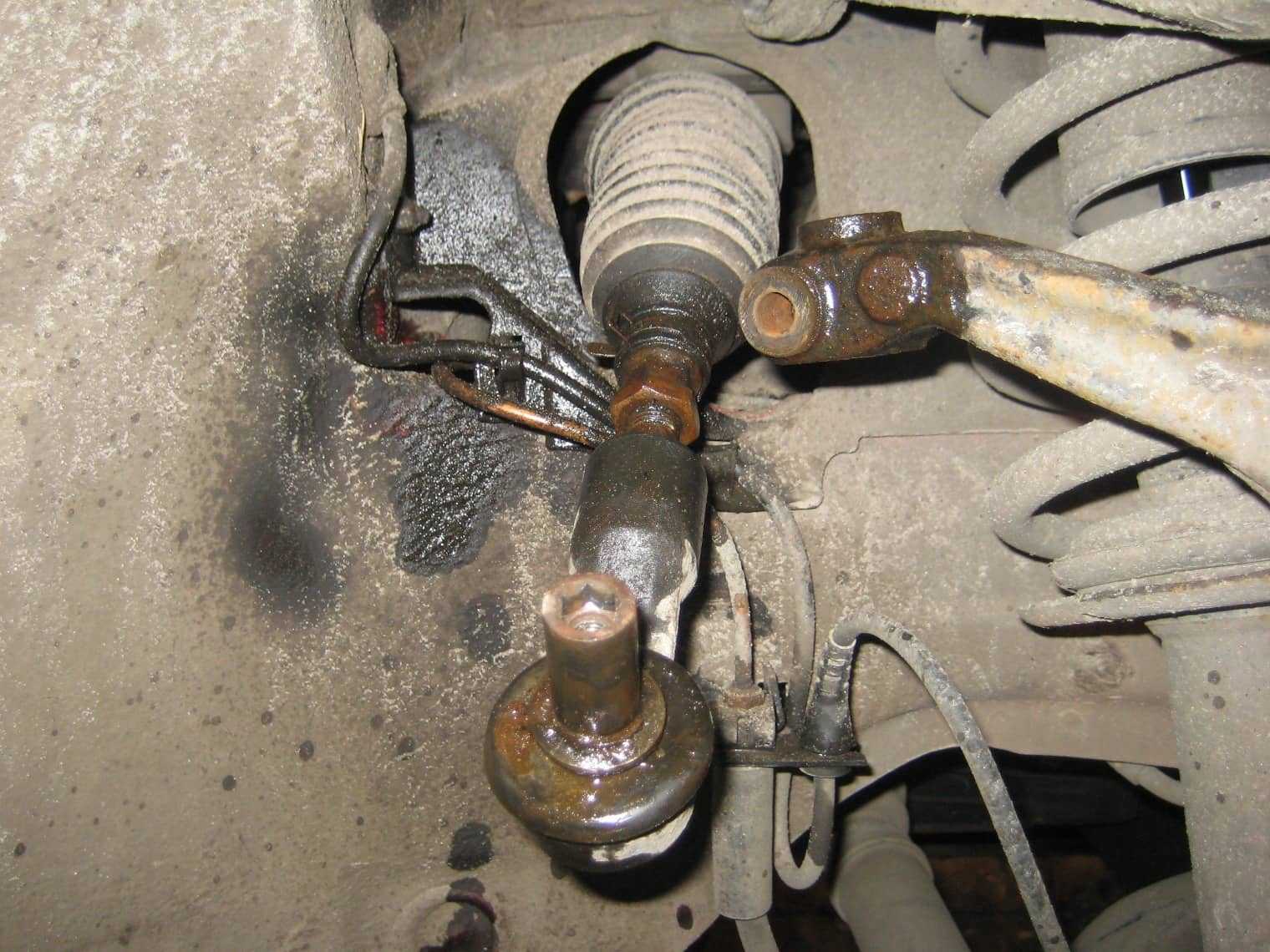

Чтобы поменять наконечник рулевой тяги на новый нужно:

1. очистить кронгайки, на которых наконечник крепится к рычагу и рейке;
2. от рычага откручивается рулевая тяга;
3. новую деталь установить в обратном порядке.

После замены автозапчастей углы развала-схождения нужно скорректировать. Для этого следует посетить автосервис.

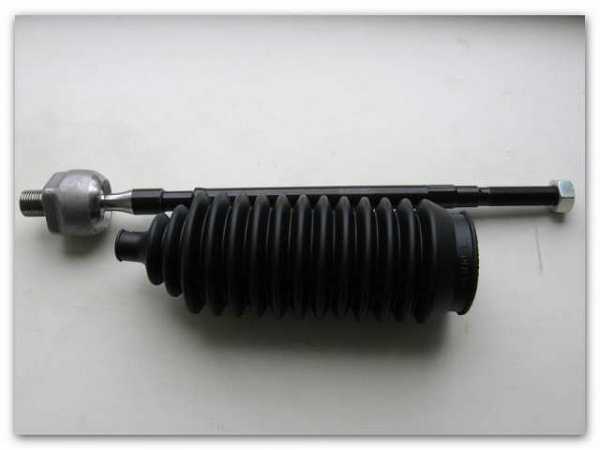

Назначение и устройство рулевой тяги

Любое транспортное средство оборудовано системой управления, конструкция которой представляет сложную совокупность различных элементов, обеспечивающих поворот колес. Для взаимосвязи между ними используется рулевая тяга. Чтобы понять ее устройство и принцип функционирования, необходимо ознакомиться с основными типами рулевого управления. Помимо этого, не лишним будет узнать устройство и особенности ходовой части автомобиля.

Каким бывает рулевое управление?

На транспортных средствах может быть установлена любая из конструкций системы управления, например, рейка или червячный редуктор. Последняя конструкция отличается устойчивостью к ударам во время движения по ухабистым дорогам, значительным углом поворота управляемых колес, и повышенной передачей усилий. Однако есть и недостаток, который заключается в низкой информативности рулевого колеса и затрудненном управлении автомобилем.

Описанные явления возникают из-за большого количества шаровых шарнирных соединений и рулевых тяг, вследствие возникновения в них люфта. Поскольку в конструкции этого типа управления транспортным средством больше недостатков чем достоинств, по этой причине червячный механизм практически не устанавливается на современные модели автомобильной техники.

Другое дело реечный механизм, который имеет приемлемую стоимость, минимальное количество подвижных элементов, вследствие чего отличается своей компактностью и надежностью. Однако этот тип управления также имеет свой минус, который заключается в невозможности его установки на тяжелые транспортные средства из-за повышенной устойчивости к толчкам во время движения по неровной дороге, очень хорошо передающейся рулевому колесу. Если с легковым автомобилем в этом случае управится не тяжело, то удержать большегрузный будет довольно проблематично. Помимо этого, часто приходится иметь дело еще с одним неприятным явлением — нарушением баланса рулевой рейки.

Роль рулевых тяг в системе управления авто

Помимо изменения траектории движения, рулевой привод позволяет предотвратить боковое скольжение управляемой колесной пары. Для этого колеса должны иметь разные углы поворота: внешнее колесо — меньший угол, а внутреннее — больший. Это возможно осуществить благодаря наличию рулевой трапеции, в конструкцию которой входят следующие тяги:

В зависимости от расположения они дополнительно разделяются на продольные и поперечные.

В системе управления транспортными средствами, этот тип тяг агрегатируется при помощи шарнира с поворотным рычагом. Вращаясь, сошка рулевого управления перемещает среднюю тягу трапеции в правую либо левую стороны, осуществляя изменение угла поворота колес через боковые тяги. Продольная рулевая тяга в случае выхода из строя подлежит обязательной замене, но эта процедура представляет особую сложность, поскольку из-за особенностей расположения к ней проблематично подобраться для того, чтобы открутить.

Назначение поперечных тяг в системе управления

Их функциональные обязанности заключаются в обеспечении безопасности движения и улучшении информативности управления транспортным средством. Внутренний наконечник тяги обеспечивает взаимосвязь между системой управления и внешним шарниром. Оба шарнира свободно перемещаются во всех плоскостях, что позволяет добиться высокой точности управления автомобилем.

Помимо этого, поперечная рулевая тяга имеет регулировочное резьбовое соединение, благодаря которому можно выставить оптимальное положение передней колесной пары. Заметим, что к шарнирным наконечникам этих тяг предъявляются повышенные требования, поскольку они относятся к основным элементам, обеспечивающим безопасность автомобиля во время движения.

Некоторые особенности

Рулевая рейка имеет механизм простой конструкции с двумя тягами, которые связаны с поворотными рычагами. Шарнирный наконечник является расходной деталью, износ которой зависит от интенсивности эксплуатации автомобиля и стиля вождения. Он не подлежит восстановлению, поэтому в случае поломки спасти ситуацию сможет только замена. Заметим, что регламентный срок замены наконечников, установленный производителем составляет 35-45 тыс. км пробега, но зачастую они изнашиваются раньше.

Рулевая тяга имеет продолжительный срок эксплуатации, и довольно редко выходит из строя исключительно из-за серьезных механических повреждений вследствие наезда на препятствие. После замены детали необходимо обязательно восстановить настройки развал-схождения. Выбор тяг зависит лишь от конструкционных особенностей модели автомобиля и требований производителя. Одинаково хорошо служат как оригинальные, так и аналоги детали.
