Как поменять масло в коробке dsg

Замена масла в автоматической коробкой передач 09G (Aisin)

Автоматическая коробка передач типа 09G устанавливалась на автомобили:

Volkswagen Golf 7 / Фольксваген Гольф 7 (5G1) 2012 – Volkswagen Golf Sportsvan / Фольксваген Гольф Спортсвэн (AM1) 2014 –

Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5) 2009 – 2013 Volkswagen Jetta Russland / Фольксваген Джетта Россия (AV3) 2015 – Volkswagen Jetta / Фольксваген Джетта (AV2, 162) 2013 – 2014

Volkswagen Polo Sedan / Фольксваген Поло Седан (614) 2015 – Volkswagen Polo 5 / Фольксваген Поло 5 (6C1) 2015 – Volkswagen Polo 4 / Фольксваген Поло 4 (9N3, 9N4) 2005 – 2010

Volkswagen Passat B6 / Фольксваген Пассат Б6 (3C2, 3C5) 2006 – 2010 Volkswagen Passat CC / Фольксваген Пассат СС (357) 2009 – 2012 Volkswagen Passat CC / Фольксваген Пассат СС (358) 2012 – 2015

Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5) 2004 – 2009 Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2) 2005 – 2010 Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1) 2005 – 2009

Volkswagen Touran / Фольксваген Туран (1T1) 2003 – 2006

Volkswagen New Beetle / Фольксваген Нью Битл (1C1, 1Y7) 1998 – 2010 Volkswagen Beetle / Фольксваген Биттл (5C1, 5C7) 2012 –

Skoda Octavia 2 A5 / Шкода Октавия 2 А5 (1Z3, 1Z5) 2004 – 2013 Skoda Octavia 2 Russia / Шкода Октавия 2 Россия (933) 2010 – 2013 Skoda Octavia 3 A7 / Шкода Октавия А7 (5E3, 5E5) 2013 – Skoda Octavia 3 Russia A7 / Шкода Октавия 3 Россия А7 (код модели: NL3) 2014 –

Skoda Rapid / Шкода Рапид (NH1, NH3) 2013 – Skoda Rapid Russia / Шкода Рапид Россия (NK3) 2014 –

Skoda Yeti / Шкода Йети (5L7, 5L6) 2010 – 2015 Skoda Yeti Russia / Шкода Йети Россия (676, 677) 2010 – 2015

Skoda Superb 2 / Шкода Суперб 2 (3T4, 3T5) 2008 – 2015

Skoda Fabia 2 / Шкода Фабия 2 (542, 545) 2007 – 2015 Skoda Fabia 3 / Шкода Фабия 3 (NJ3, NJ5) 2015 –

Audi TT / Ауди ТТ (8N3, 8N9) 1999 – 2006 Audi A3 / Ауди А3 (8P1, 8PA) 2003 – 2012

SEAT Toledo 4 / Сеат Толедо 4 (KG3) 2013 – SEAT Toledo / Сеат Толедо (5P2) 2005 – 2010 SEAT Leon 3 / Сеат Леон 3 (5F1, 5F5, 5F8) 2014 – SEAT Leon 2 / Сеат Леон 2 (1P1) 2006 – 2013

SEAT Altea / Сеат Алтеа (5P1, 5P5) 2004 – 2015

SEAT Ibiza 3 / Сеат Ибица 3 (6L1) 2002 – 2010 SEAT Cordoba / Сеат Кордоба (6L2) 2003 – 2009

порядок работ подходит и для других автомобилей с АКПП 09G

Замена жидкости ATF (Automatic Transmission Fluids) в 6-ти скоростной коробке-автомат (типтроник) Автомобиль – 2005.5 Jetta 2.5. Небольшой отчет о том, как все это делалось.

Поменял Lifetime ATF в машине жены. Причины было две: первая из категории религиозных – нет веры в пожизненные рабочие жидкости. Вторая, по сути, подтверждающая первую. Заметил, что коробка начала переключаться с небольшим толчками. Пробег на машине

95 тысяч миль. Жидкость менялась впервые.

Работа из категории: “Просто, грязно, но нужно сделать”.

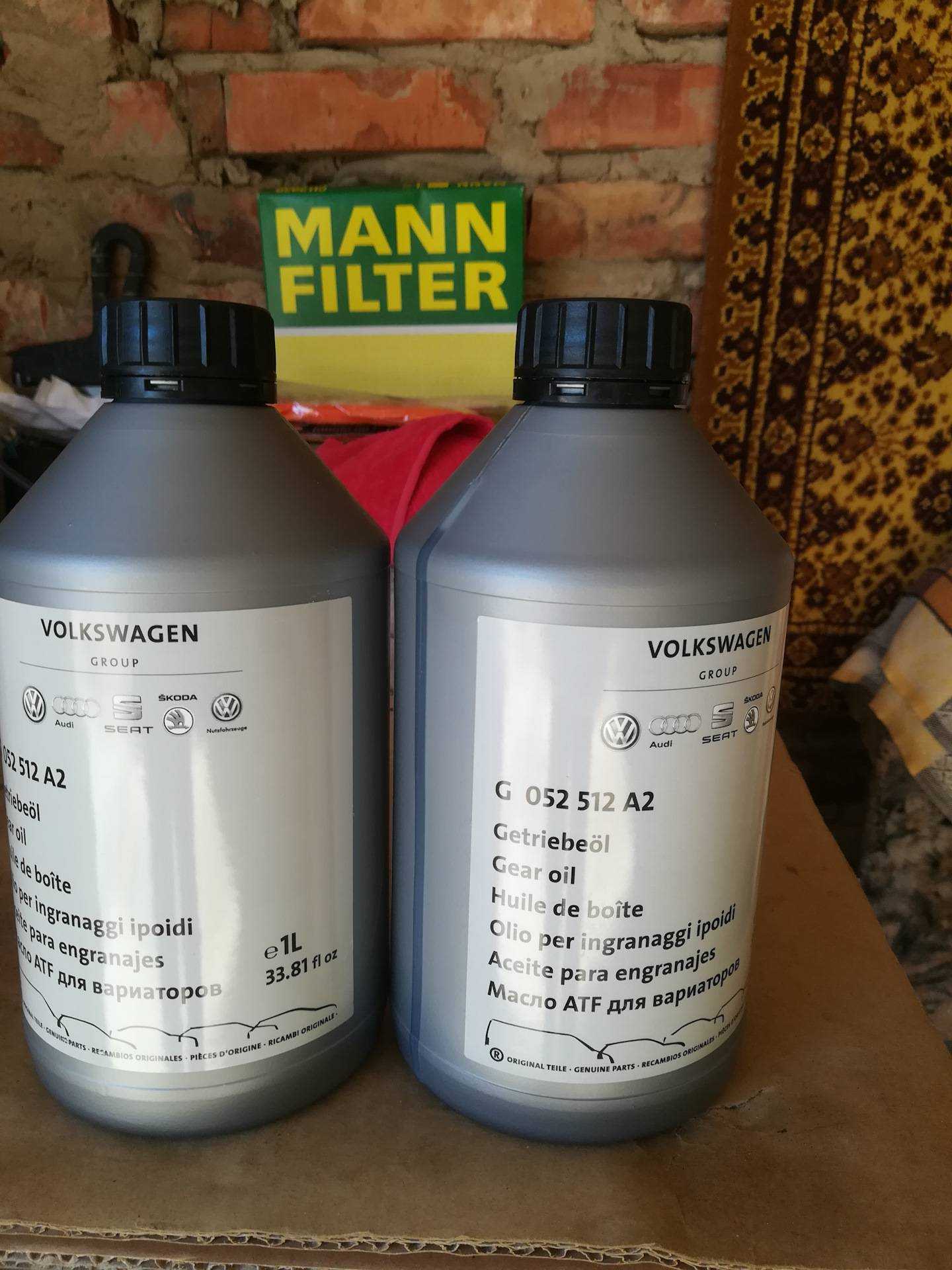

Запчасти: Фильтр с прокладкой: 09G325429A (Rein) ATF: G055025A2. Покупал 6 литров. Поменял чуть больше 4х. Покупать оригинальное масло не обязательно. Тот же Mobil ATF 3309 будет стоить в два-три раза дешевле. Mobil1 официально подтверждает совместимость жидкости по номеру: VW G-055-025-A2

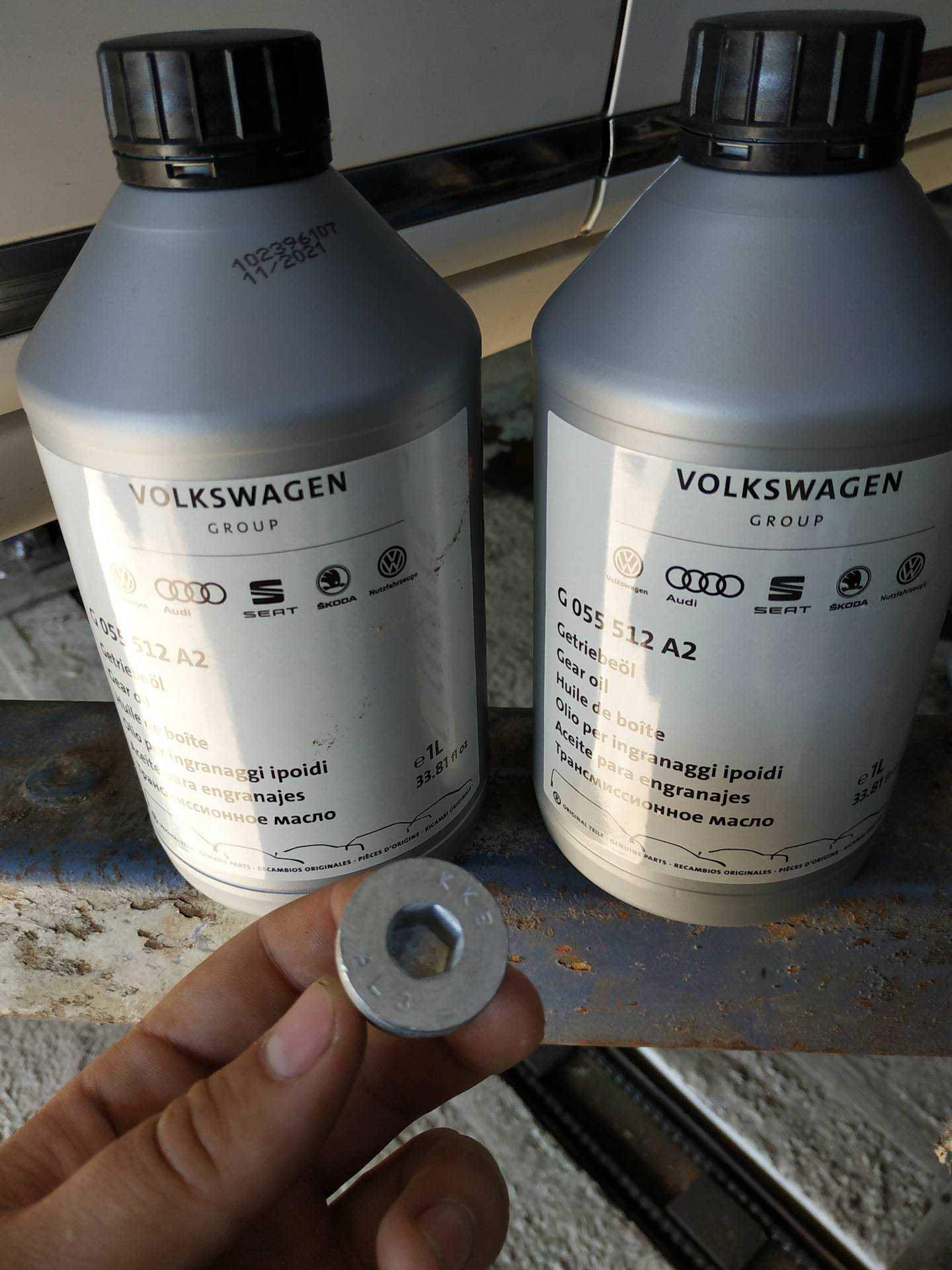

Пробка: WHT000310A Уплотнительная шайба для пробки: 09D321181B. Шайба алюминиевая, одноразовая. При затяжке меняет свой профиль.

Инструменты: – Torx T25 – L-wrench Hex 5mm – Socket Hex 5mm – Socket 10mm – Garage Jack – Jack stands – ASSENMACHER ATF1033-5VW VW Transmission Fluid Filler – VCDS (VAG-COM). – Ветошь для протирки.

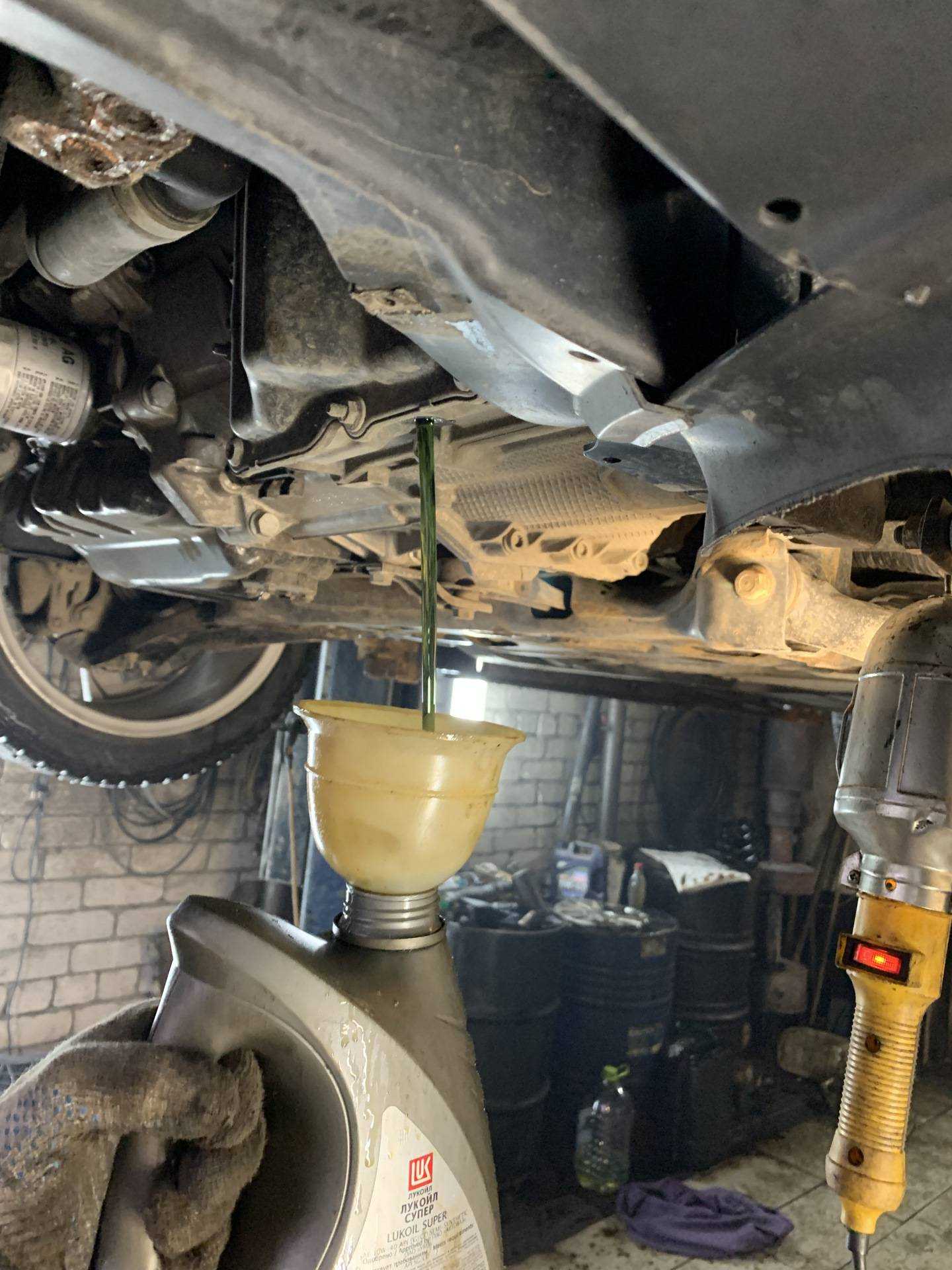

Ход работ Загнал машину на рампы, поставил корму на jack stands. Убедился, что машина leveled. Уровень устанавливаем на мидельвейс/мидель-шпангоут (если такая терминология подходит к корпусу автомобиля). Проверяем в обоих плоскостях.

Особенности замены масла в двигателях и коробках передач VW Jetta 6

Фольксваген Джетта 6 относится к классу компактных автомобилей. Модель была выпущена в нескольких вариантах. Гамма трансмиссий Jetta 6 включает:

• 5-ступенчатую и 6-ступенчатую механическую;
• 6-ступенчатую автоматическую Aisin 09G(TF60-SN);
• 7-ступенчатый робот DSG 7 DQ200 с сухим сцеплением.

Гамма двигателей Джетта 6 включает:

Подвеска Фольксваген Джетта 6: особенности, достоинства и недостатки

• бензиновый 1,6 л мощностью 85, 90, 110 л.с. (5МКПП, 6МКПП, 6АКПП);
• бензиновый турбированный 1,4 л мощностью 122, 125, 150 л.с. (робот DSG 7 DQ200);
• дизельный 1,6 л. мощностью 105 л.с.

Что будет, если не менять масло

Роль трансмиссионной жидкости — очистка деталей и их защита от преждевременной выработки. Масло покрывает все поверхности тонкой пленкой, предотвращая их избыточное трение и стирание. Такой эффект достигается благодаря использованию жидкости, имеющей определенный состав и вязкость.

Со временем в трансмиссионной жидкости появляются сторонние примеси, среди них и мельчайшие частички металла, которые могут царапать детали. Кроме того, масло становится более жидким, поэтому не удерживается на поверхности деталей так, как свежее. Вывод очевиден: все детали КПП начинают приходить в негодность намного быстрее, поэтому необходимость ремонта может возникнуть даже на первой сотне тысяч пробега.

Сколько масла требуется заливать в АКПП Фольксваген Джетта

Пятое поколение 1K2, 2005-2010

Как и во многих других регионах, имя Jetta вновь стало актуально для европейской версии автомобиля, который ранее имел обозначение Bora (тем не менее, в 5-м поколении оно сохранилось для Латинской Америки). Пятая Джетта по-прежнему базировалась на платформе Гольфа, обладала характерным для него дизайном передней части и похожим силуэтом. Из-за этого даже возникало впечатление, что к хэтчбеку просто «приделали» багажник, и в итоге получился не совсем гармоничный седан. Зато в плане оснащения, эргономики, безопасности и ездовых качеств Джетта по-прежнему опережала одноклассников. В России автомобиль оснащался бензиновыми двигателями объемом 1.6-2.0 л (102-150 л. с.), а также 1.4 турбо мощностью 122 л. с. Еще предлагали дизельные версии с объемом 1.9 (105 л. с.) и 2.0 л (140 л. с.). Коробки передач – механика и автомат. В 2007 году на базе Джетты был создан универсал Jetta Variant, известный в США как Jetta Sportwagen.

Масло в АКПП: объем – 10-11 литров при полной замене; 6,5-7 литров при частичной замене

Шестое поколение NF (162), 2010-2019

В дизайне Джетты 6-го поколения разработчики устранили ошибки, допущенные в предыдущем поколении. Во-первых, благодаря гармоничному трехобъемному силуэту машина стала выглядеть как полноценный седан. Во-вторых, шестое поколение Jetta обрело стильный и «мускулистый» облик, который прослеживается в ярко выраженных выштамповках нижней части дверей, а также массивных колесных арках

Еще можно обратить внимание на бампер с воздухозаборником, заниженный капот и выдвинутую переднюю «губу» спойлера. Несмотря на удачный дизайн, в техническом плане Джетта почти копировала предыдущую модель на платформе PQ35, но с удлиненной колесной базой

Благодаря этому пространство в области коленей задних пассажиров увеличилось на 67 мм. Таким образом, вся прибавка пришлась на пространство сзади. В России машину предлагали с бензиновыми двигателями 1.4 (122 л. с.) и 1.6 л (85-105 л. с.). Коробки передач – механическая, роботизированная и автоматическая.

Масло в АКПП: объем – 10-11 литров при полной замене; 6,5-7 литров при частичной замене

Седьмое поколение 162, с 2018

Джетта 7-го поколения стала первым автомобилем в семействе с полностью оригинальным кузовом, не имеющим ни одной общей детали с соплатформенной моделью Golf 8-го поколения. Это означает, что в техническом плане машина базируется на новейшей архитектуре MQB, общей с другими Фольксвагенами последних поколений. На российском рынке автомобиль доступен с бензиновыми двигателями мощностью 110 и 150 л. с., причем первый агрегат – российского производства, агрегатируемый с МКПП-5 или 6-ступенчатой АКПП, которые доступны и для более мощного ДВС. Одноименный седан имеет три варианта исполнения: Origin, Respect и Status, однако уже в базовом исполнении есть полноценные светодиодные фары и мультимедийный комплекс, а в качестве опции впервые стали доступны цифровая приборная панель, 8-дюймовый тачскрин с навигацией, система запуска двигателя KESSY, адаптивный круиз-контроль и расширенный набор систем активной и пассивной безопасности.

Масло в АКПП: объем – 10-11 литров при полной замене; 6,5-7 литров при частичной замене

Приступайте к работе

Итак, для начала нужно загнать автомобиль на смотровую яму. Затем следует заглушить мотор, предварительно установив селектор КПП в режим «паркинг». После этого открутите сливную пробку поддона коробки. Для этого вам понадобится 8-миллиметровый шестигранник. Предварительно подготовьте пустую емкость для старого масла объемом около пяти литров. Желательно, чтобы она была чистой (вам нужно определить, имеется ли стружка в старой жидкости). Слив старое масло, закрутите пробку и осмотрите состояние жидкости. В случае обнаружения металлических частиц можно констатировать повышенный износ элементов коробки. Такая КПП может работать нестабильно.

После этого нужно добраться до масляного фильтра. Он находится выше. Чтобы достать его, придется демонтировать аккумулятор и площадку под него.

Если доступ затруднен, можно извлечь еще и корпус воздушного фильтра с патрубками. Затем открутите крышку на два оборота и дайте возможность остаткам масла стечь в картер. Затем полностью открутите крышку и произведите замену фильтрующего элемента.

После этого необходимо залить новую жидкость. Некоторые добавляют его прямо в корпус нового фильтра, но это долго и сложно (литр заливается на протяжении десяти минут). Поэтому лучше найти переходник, что вкручивается вместо маслосливной пробки

Также необходимо наличие шланга на 10 миллиметров (важно, чтобы он был прозрачным). Длина шланга – около двух метров. Второй его конец натягивается на горло узкой воронки, что крепится выше моторного отсека

Второй его конец натягивается на горло узкой воронки, что крепится выше моторного отсека

Второй его конец натягивается на горло узкой воронки, что крепится выше моторного отсека.

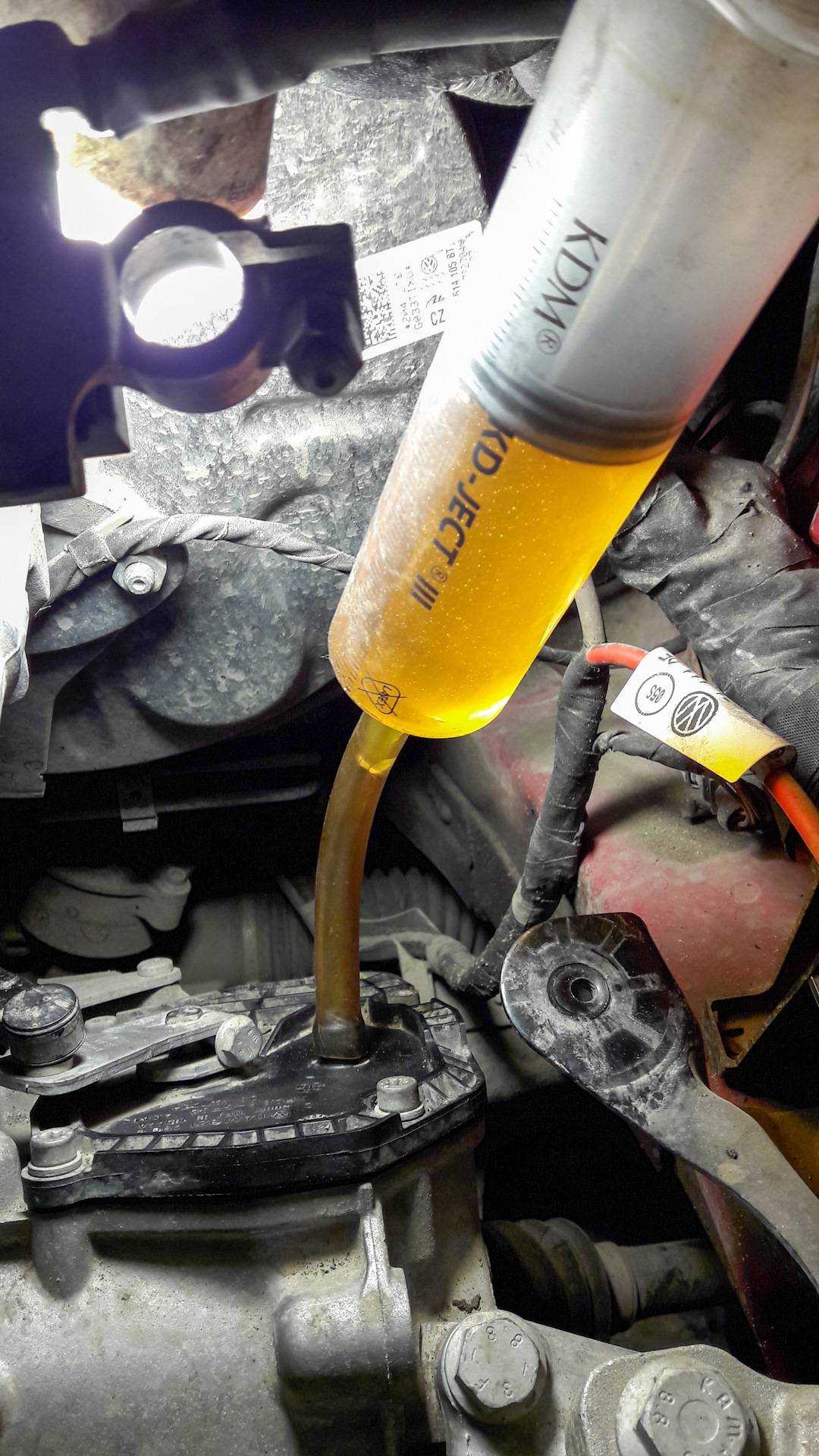

Дальше в воронку заливается трансмиссионная жидкость. Хоть заправочный объем и составляет порядка семи литров, на практике получается залить не больше пяти.

После этого запустите двигатель. Следует прогреть коробку. Для этого переключите селектор КПП в разные режимы. Масло должно нагреться до температуры в 45 градусов. Если заливалась жидкость комнатной температуры, коробка должна прогреться за три-пять минут.

На следующем этапе выкручивается воротка и вместо нее устанавливается бутылка с маслом (обычно жидкость продается в литровых, поэтому берите именно ее). Данную бутылку установите на пол так, чтобы она была ниже уровня трансмиссии. При этом по прозрачной трубке будут стекать излишки жидкости. Как только струя уменьшится до капель, откручивается переходник и закручивается маслосливная пробка. Предварительно на ней меняется уплотнитель.

Обратите внимание, что закручивать пробку после замены масла в DSG нужно только рукой. После этого на заведенном моторе снова нужно переключить режимы с задержкой в пять секунд. Далее верните рычаг в режим «паркинг» (двигатель при этом не глушится)

Далее верните рычаг в режим «паркинг» (двигатель при этом не глушится)

Снова открутите пробку. Если масло стекает, нужно подождать, пока уйдут излишки. Дальше можно закручивать пробку и приступать к полноценной эксплуатации

Далее верните рычаг в режим «паркинг» (двигатель при этом не глушится). Снова открутите пробку. Если масло стекает, нужно подождать, пока уйдут излишки. Дальше можно закручивать пробку и приступать к полноценной эксплуатации.

Самое сложное в данной процедуре – определить точную температуру трансмиссионного масла. Специалисты имеют для этого специальный прибор, который подключается через диагностический разъем. Но при замене своими руками справляются и без него. Главное – помнить, что оптимальная температура для проверки уровня масла – от 35 до 45 градусов Цельсия.

Стоит помнить, что для роботизированной трансмиссии вреден как избыток, так и недостаток масла. Уровень должен быть средним.

Самые распространенные неисправности

В преселективных 7-ступенчатых коробках DSG (Direkt Schalt Getriebe) сухого типа используются 2 фрикционные муфты сухого трения с электронно-гидравлическим способом управления.

Муфты отвечают за четные и нечетные ряды передач, обеспечивая быстрое и плавное переключение. Но в процессе эксплуатации возникают неисправности, которые выражаются в ударном переключении скоростей или появлении посторонних звуков.

Основные проблемы

После начала массового производства роботизированной 7-ступенчатой коробки передач DSG сухого типа появились проблемы с электронным блоком управления. Контроллер выходит из строя из-за замыкания дорожек внутри конструкции. Сгоревший контроллер подлежит восстановлению (за исключением случаев, когда из строя выходят микросхемы), но ремонт занимает много времени и обходится владельцам дорого. Дополнительно требуется провести диагностику коробки и устранить причину повышенной нагрузки на токопроводящие дорожки блока управления.

Электронный контроллер включает помпу только при падении давления ниже допустимого порога, при достижении верхнего предела насос отключается. В процессе эксплуатации коробки внутренний контур мехатроника перестает держать давление, что приводит к непрерывной работе насоса. Через 10 минут работы привода на панели приборов включается предупредительная надпись Play protection.

Исправный гидравлический контур набирает давление за 1-2 секунды, при утечках помпа или работает постоянно, или отключается на 2-3 секунды. Пренебрежение появившейся надписью приводит к перегреву и повреждению силового привода насоса.

Дополнительной проблемой агрегатов ранних серий 0AM (до 2013 г.) является поломка вилок переключения скоростей. Ранняя модель узла перемещается по втулке, содержащей шаровую опору. При резких переключениях (в момент интенсивного разгона) втулка разрушается, металлические элементы попадают в механическую часть коробки. В результате разрушаются зубья шестерен, а металлическая пыль препятствует работоспособности датчиков, расположенных в мехатронике. С 2013 г. стали применяться монолитные вилки, детали и ранние элементы взаимозаменяемы.

Вторичные проблемы

Дополнительные проблемы, встречающиеся на машинах с сухой 7-ступенчатой коробкой DSG:

1. Вибрации кузова автомобиля в момент перехода с 1 скорости на повышенную, проблема наблюдается и при понижении передач (со 2 на первую). Причиной дефекта является недоработка программного обеспечения контроллера, который резко соединяет диски фрикциона. Для восстановления работоспособности агрегата требуется установить доработанную версию прошивки.
2. Вибрации при равномерном движении на малой скорости на 2 передаче, дефект возникает из-за отсутствия успокоителя крутильных колебаний на втором сцеплении. Отказ от дополнительного успокоителя позволил снизить цену трансмиссии и упростить конструкцию. Владелец может установить модернизированные фрикционные диски LUC с доработанными накладками и перепрограммировать контроллер, но полностью устранить вибрации невозможно.
3. Стук при движении на малой скорости возникает из-за взаимодействия плотно посаженных элементов. При вращении деталей возникают резонансные колебания, которые воспринимаются водителем как стук, сопровождаемый ритмичной вибрацией. При повышении или снижении скорости звук пропадает. Малый объем жидкости в картере способствует усилению звука, который не является признаком неисправности.
4. Толчки при начале движения и при переводе селектора из положения движения вперед в режимы «спорт» и «принудительное переключение» указывают на повреждение фрикционов или мехатроника. Для выяснения причины поломки требуется обратиться в сервисный центр, оснащенный диагностическим оборудованием для коробок DSG сухого типа.
5. Падение динамики разгона, связанное с чрезмерным износом фрикционных накладок. Дефект наблюдается на агрегатах с пробегом более 200 тыс. км или после длительной работы коробки в условиях повышенной температуры (механическое разрушение накладок из-за перегрева).

Износ фрикционных накладок.

Советы автомобилистов по замене масла

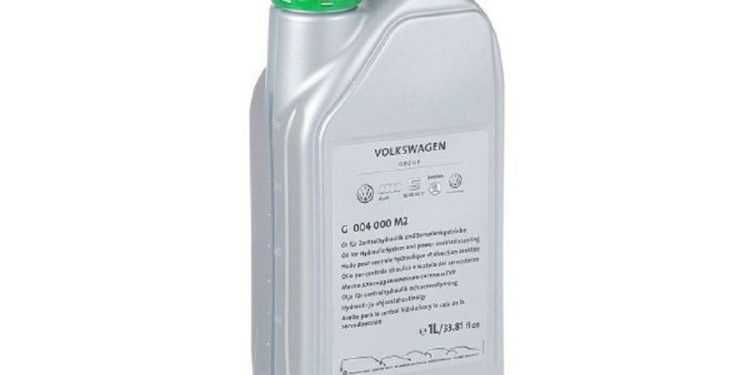

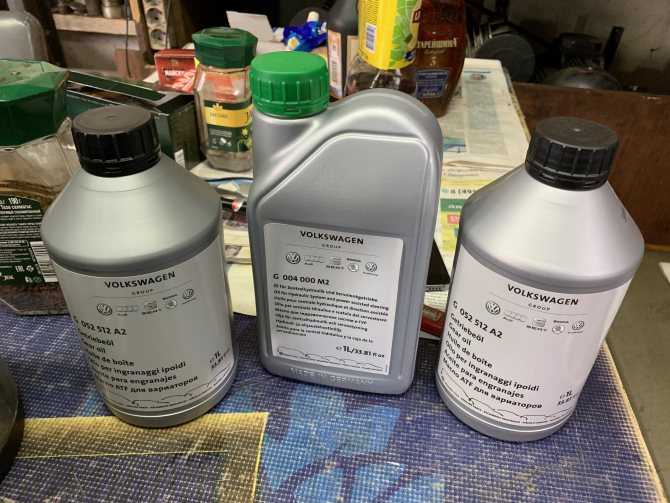

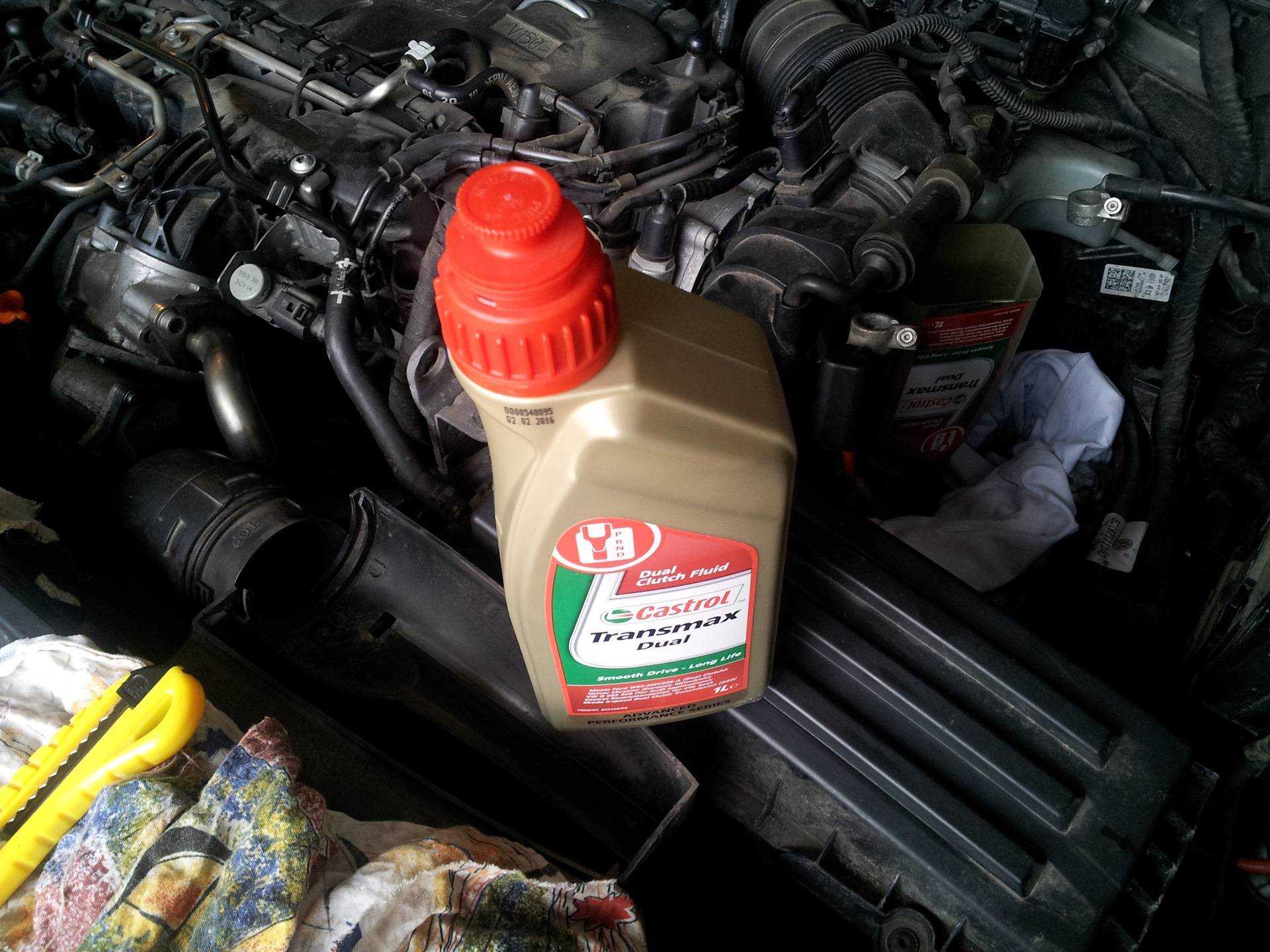

Использовать только рекомендованную заводом жидкость или ее аналог, отвечающий заводским спецификациям и требованиям. Любое отклонение даже по одному из стандартов может негативно сказаться на техническом состоянии агрегата Менять масло в DSG самостоятельно крайне нежелательно, особенно если автомобиль на гарантии. Тем более, что для этого требуется глубокое вмешательство в конструкцию КПП

При отсутствии необходимого опыта и знаний велика вероятность повредить узел и это может привести к дорогостоящему ремонту коробки При желании заменить масло своими силами важно иметь ввиду, что способ замены может различаться в зависимости от типа сцепления – мокрого или сухого. Иными словами, для каждой модели DSG-7 требуется своя методика замены При замене масла надо обязательно менять прокладки и уплотнительные элементы, чтобы в дальнейшем не возникало утечек

Эти расходные материалы имеют оригинальный артикул, который можно найти в инструкции по эксплуатации или фанатских форумах в интернете Необходимо учитывать не только заводской интервал замены масла, но и исходить из условий эксплуатации, поскольку из-за возможных тяжелых нагрузок придется сокращать регламент

При появлении рывков и других признаков ухудшения работы DSG надо немедленно выяснить причину такого поведения коробки. Для этого следует как можно скорее обратиться в автосервис для последующей диагностики, демонтажа, разборки и ремонта коробки передач, если в этом будет такая необходимость Трансмиссионное масло нужно срочно заменить, если в него попала металлическая стружка, сажа и другие продукты износа. Благодаря своевременной замене можно избежать появления рывков и толчков При замене масла надо уточнить правильный объем жидкости, который может отличаться в зависимости от модели DSG-7. Уровень масла не должен быть ниже или выше нормы. В идеале лучше покупать мини-канистры с объемом 1 л, чтобы не столкнуться с неоправданными расходами

Эти расходные материалы имеют оригинальный артикул, который можно найти в инструкции по эксплуатации или фанатских форумах в интернете Необходимо учитывать не только заводской интервал замены масла, но и исходить из условий эксплуатации, поскольку из-за возможных тяжелых нагрузок придется сокращать регламент. При появлении рывков и других признаков ухудшения работы DSG надо немедленно выяснить причину такого поведения коробки. Для этого следует как можно скорее обратиться в автосервис для последующей диагностики, демонтажа, разборки и ремонта коробки передач, если в этом будет такая необходимость Трансмиссионное масло нужно срочно заменить, если в него попала металлическая стружка, сажа и другие продукты износа. Благодаря своевременной замене можно избежать появления рывков и толчков При замене масла надо уточнить правильный объем жидкости, который может отличаться в зависимости от модели DSG-7. Уровень масла не должен быть ниже или выше нормы. В идеале лучше покупать мини-канистры с объемом 1 л, чтобы не столкнуться с неоправданными расходами

Советы автомобилистов по замене масла

Использовать только рекомендованную заводом жидкость или ее аналог, отвечающий заводским спецификациям и требованиям. Любое отклонение даже по одному из стандартов может негативно сказаться на техническом состоянии агрегата
Менять масло в DSG самостоятельно крайне нежелательно, особенно если автомобиль на гарантии. Тем более, что для этого требуется глубокое вмешательство в конструкцию КПП

При отсутствии необходимого опыта и знаний велика вероятность повредить узел и это может привести к дорогостоящему ремонту коробки
При желании заменить масло своими силами важно иметь ввиду, что способ замены может различаться в зависимости от типа сцепления – мокрого или сухого. Иными словами, для каждой модели DSG-7 требуется своя методика замены
При замене масла надо обязательно менять прокладки и уплотнительные элементы, чтобы в дальнейшем не возникало утечек

Эти расходные материалы имеют оригинальный артикул, который можно найти в инструкции по эксплуатации или фанатских форумах в интернете
Необходимо учитывать не только заводской интервал замены масла, но и исходить из условий эксплуатации, поскольку из-за возможных тяжелых нагрузок придется сокращать регламент. При появлении рывков и других признаков ухудшения работы DSG надо немедленно выяснить причину такого поведения коробки. Для этого следует как можно скорее обратиться в автосервис для последующей диагностики, демонтажа, разборки и ремонта коробки передач, если в этом будет такая необходимость
Трансмиссионное масло нужно срочно заменить, если в него попала металлическая стружка, сажа и другие продукты износа. Благодаря своевременной замене можно избежать появления рывков и толчков
При замене масла надо уточнить правильный объем жидкости, который может отличаться в зависимости от модели DSG-7. Уровень масла не должен быть ниже или выше нормы. В идеале лучше покупать мини-канистры с объемом 1 л, чтобы не столкнуться с неоправданными расходами

Модели АКПП для VW Jetta:

6-ступенчатый автомат VW 09G (Aisin TF60-SN)

устанавливался на Jetta пятого и шестого поколений с 1,6-литровым мотором. Данная КПП поступила в производство в 2003 году и изначально устанавливалась на ряд моделей VW среднего класса, а после 2002 года ее начали ставить на недорогие автомобили VAG бюджетного класса. Коробка 09G входит в семейство TF-60 и имеет схожие конструктивные особенности с аналогичными КПП TF-61SN и TF-62SN. Это классический гидроавтомат, предназначенный для переднеприводных машин с двигателями до 2,5 л с крутящим моментом до 280 Н/м.

6-ступенчатый робот VW DSG6 DQ250

устанавливался на Jetta пятого поколения с дизелем 1,9 л. Представляет собой преселектив с двумя мокрыми сцеплениями. Данную КПП выпускают с 2003 года и устанавливают на целый ряд автомобилей VAG с передним приводом. Трансмиссия сочетается с двигателями до 3,2 л с крутящим моментом до 350 Н/м.

7-ступенчатый робот VW DSG7 (DQ200)

устанавливался на Jetta шестого поколения с турбомоторами 1.4 (122-150 л. с.), а также атмосферником 1.6 (102 л. с.). Коробка поступила в производство еще в 2007 году и до сих пор актуальна, не смотря на проблемы с надежностью из-за «сухой» конструкции двух сцеплений. Тем не менее, эту коробку уже опробовали на многих моделях Volkswagen с двигателями до 2,0 л и крутящим моментом до 250 Н/м.

Чем отличаются РКПП и ДСГ-7

Роботизированные трансмиссии на базе обычных механических коробок отличаются медленной работой актуаторов, поэтому машина с обычной РКПП трогается с задержкой, а также «тупит» при переключении скоростей вверх или вниз. Решение проблемы нашли специалисты, разрабатывающие агрегаты для гоночных машин. Они использовали идею, предложенную еще в тридцатых годах прошлого века французским изобретателем Адольфом Кегрессом.

Суть идеи в том, чтобы использовать спаренные коробки передач, одна часть которых работает с четными скоростями, другая с нечетными. Когда водитель понимает, что нужно переходить на другую скорость, он заранее включает требуемую передачу, а в момент переключения разрывает сцепление одной части коробки с двигателем и активирует сцепление другой. Он же предложил и название новой трансмиссии – Direkt Schalt Getriebe, то есть «коробка непосредственного включения передач» или DSG.

Замена масла DSG-7

На момент появления эта идея оказалась слишком революционной, а ее реализация приводила к усложнению конструкции машины, а значит, увеличивала ее стоимость и делала менее востребованной на рынке. С развитием микроэлектроники эту концепцию взяли на вооружение специалисты, разрабатывающие агрегаты для гоночных машин. Они совместили шестеренчатый редуктор обычной механики с электрическим и гидравлическим приводом, благодаря чему время, затрачиваемое на выполнение каждой операции, сократилось до приемлемых значений.

Аббревиатура DSG-7 означает, что это преселективная семиступенчатая трансмиссия, поэтому DSG-6 означает такой же агрегат, но с шестью передачами. Помимо такого обозначения, каждый производитель придумывает и собственное название. К примеру, концерн Рено называет агрегаты этого типа сокращением EDC, а в компании Мерседес им присвоили название Speedshift DCT.

Как работает роботизированная коробка DSG 6

Рассматриваемая коробка относится к числу так называемых «роботов». В КПП семейства DSG процесс смены передаточного числа автоматизирован, но в основе коробки лежит все та же классическая «механика», дополненная блоками управления и гидравлическими сервоприводами. Шестерни коробки переключаются посредством муфт синхронизаторов, но приводятся в действие муфты гидравликой. Управляет слаженной работой ансамбля компонентов коробки электронный блок, называемый «Мехатроник».

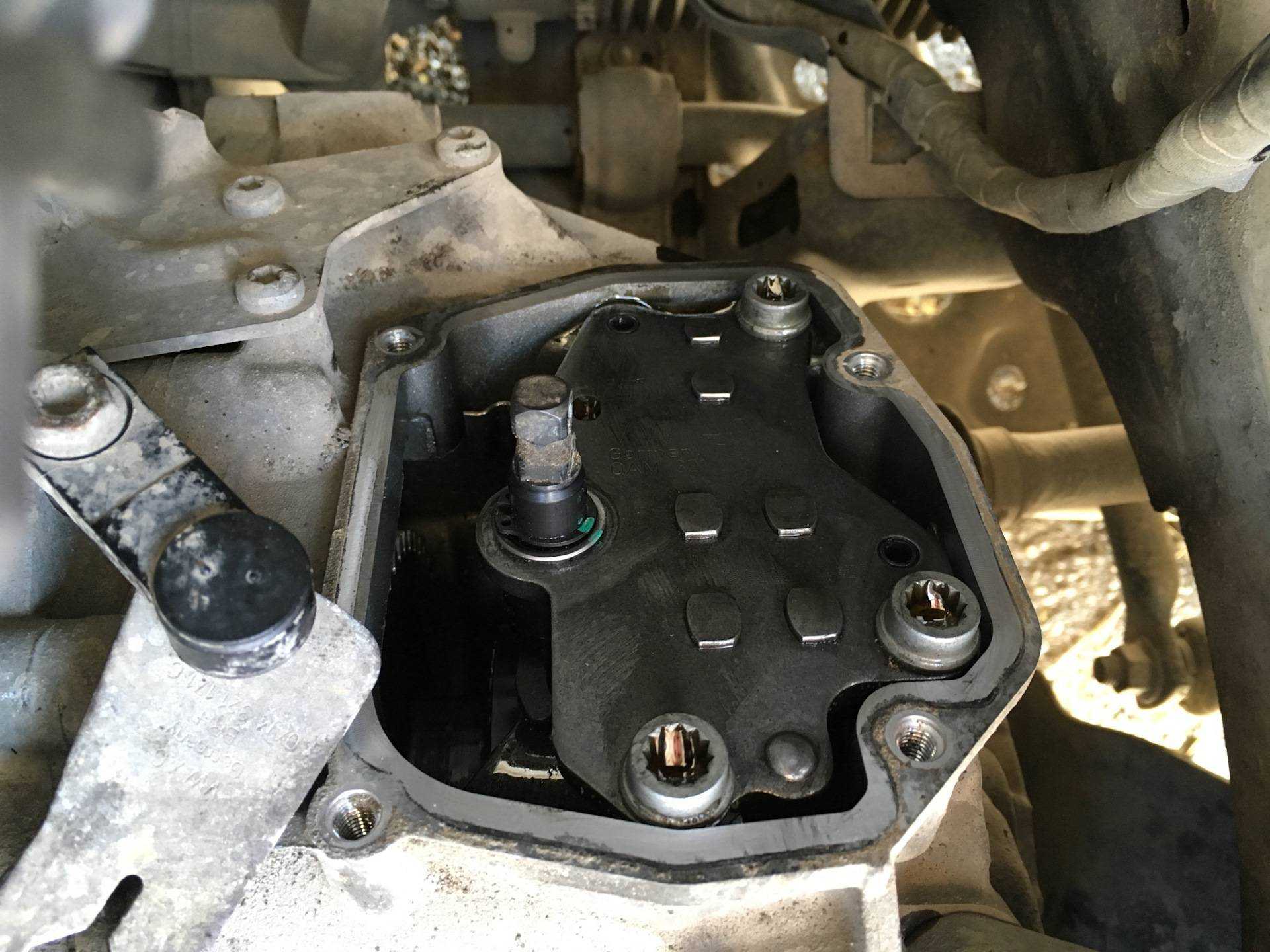

Так выглядит этот блок на разобранной коробке:

Блок коробки считывает показания множества датчиков:

• частоту вращения входного и выходного валов коробки DSG;
• давления масла в коробке и его температуры;
• положения вилок переключения, и др.

Анализируя эти данные, электроника принимает решение о выборе нужного режима коробки передач.
