Замена передних тормозных колодок и дисков шкода фабия

Пошаговый процесс замены

1. Поддомкрачиваем и снимаем колесо.

Если у вас изношена резина, знаем место, где купить шины по доступным ценам.

2. Суппорт по мере износа колодок и тормозного диска сдвигается ближе к двигателю. Перед снятием суппорта нужно утопить тормозной поршень, чтобы хватило места для установки нового диска и колодок. Для того чтобы утопить поршень нужно вставить шлицевую отвертку относительно диска, и сдвинуть суппорт на себя до упора.

Также, перед тем как утопить поршень, нужно открыть крышку расширительного бачка тормозной жидкости и следить за уровнем во время вдавливания поршня. При необходимости жидкость нужно откачать шприцем.

После замены колодок при необходимости нужно добавить жидкости.

3. Снимаем колпачки и откручиваем направляющие суппорта. Направляющие находятся сзади суппорта.

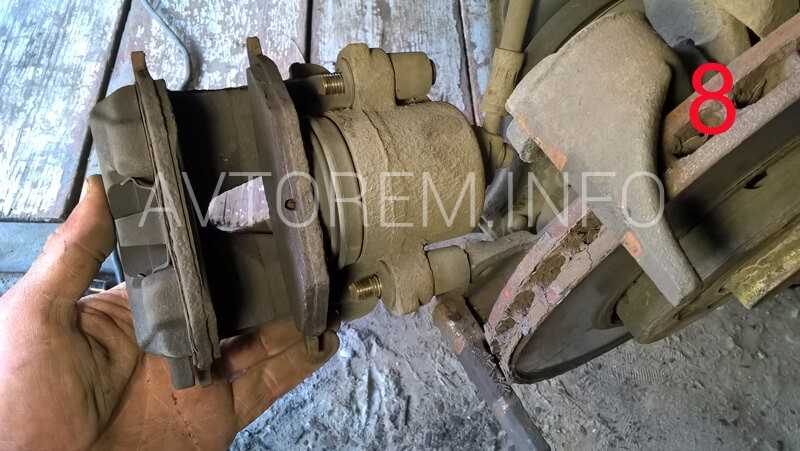

4. После откручивания направляющих, снимаем суппорт и подвязываем его на проволоке к пружине, чтобы он не висел на тормозном шланге.

Если у вас есть датчик износа колодок, отключите разъем.

5. Несильно обстукиваем тормозной диск молотком.

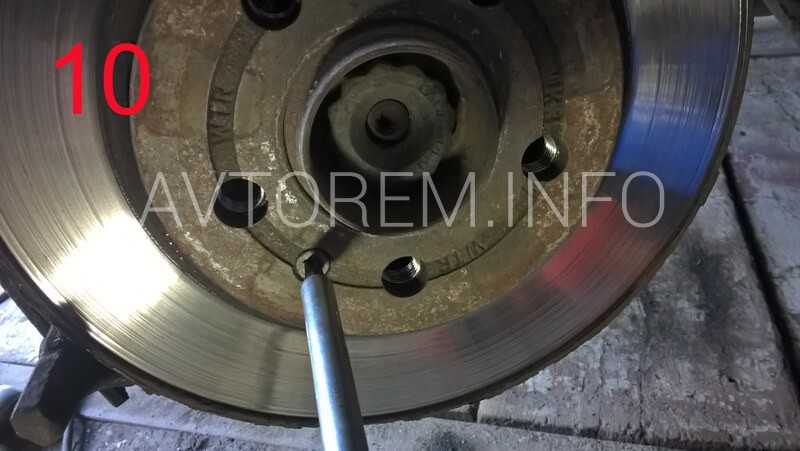

6. Откручиваем винт крепления диска под крестовую отвертку и снимаем его.

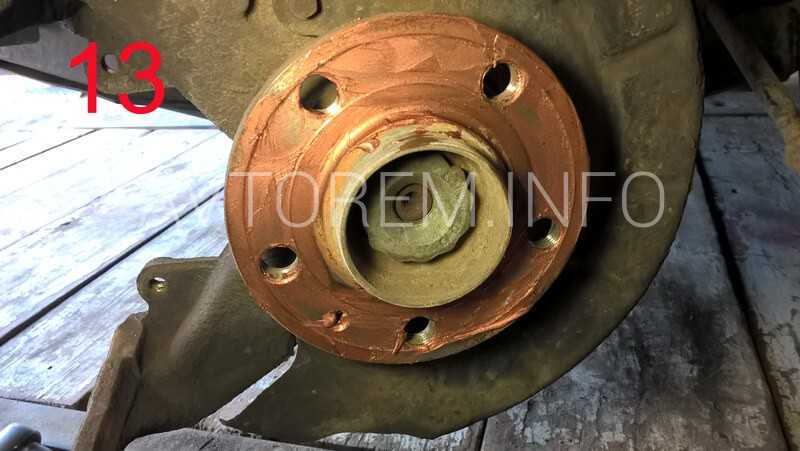

7. Очищаем ступицу от ржавчины и тонко покрываем медной смазкой, чтобы не прикипал диск.

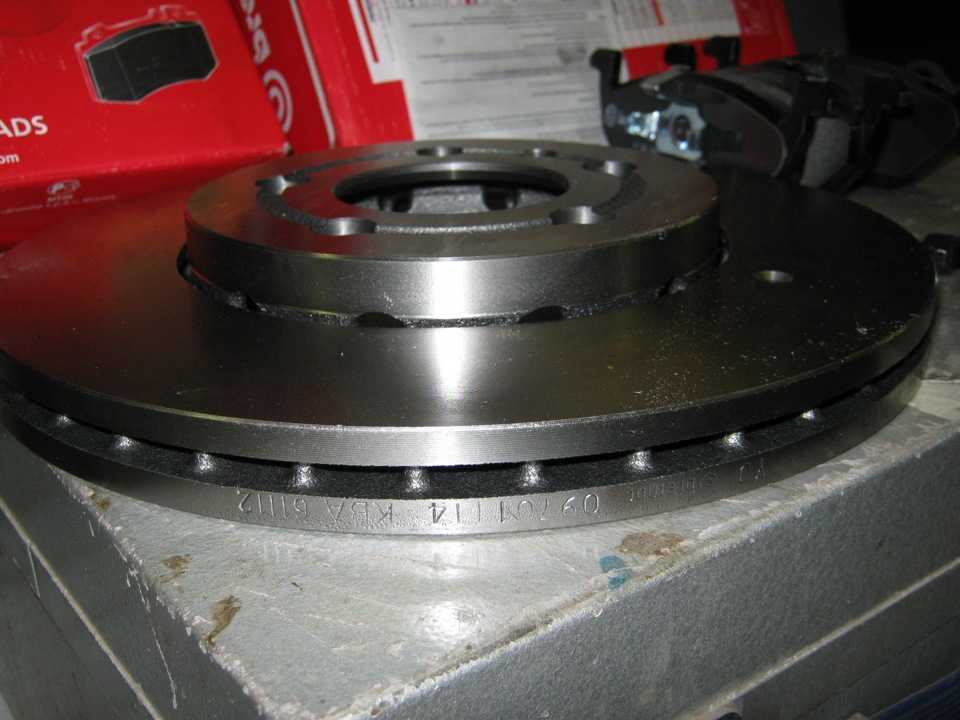

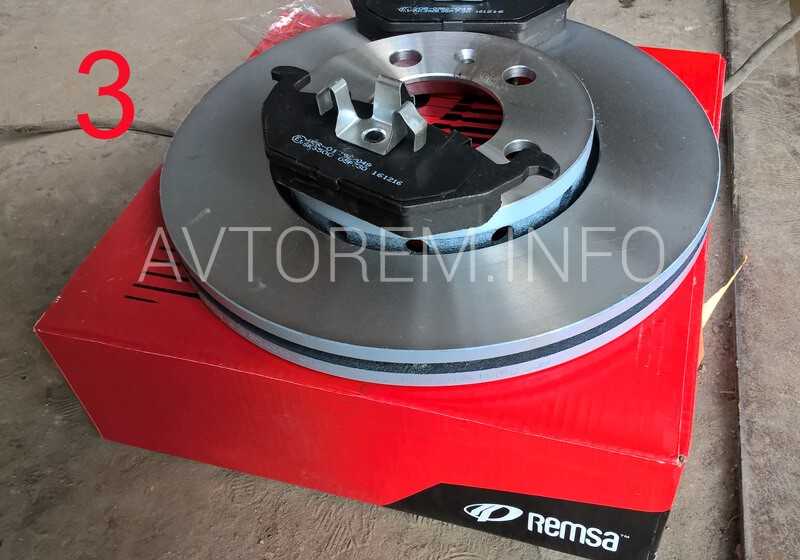

8. Устанавливаем новый диск и фиксируем винтом.

9. Берем суппорт и вынимаем старые колодки. Одна колодка защелкивается в тормозной поршень, другая крепится пружинным фиксатором в суппорте.

10. Проверяем на целостность пыльник тормозного поршня и очищаем места посадки колодок от грязи и ржавчины.

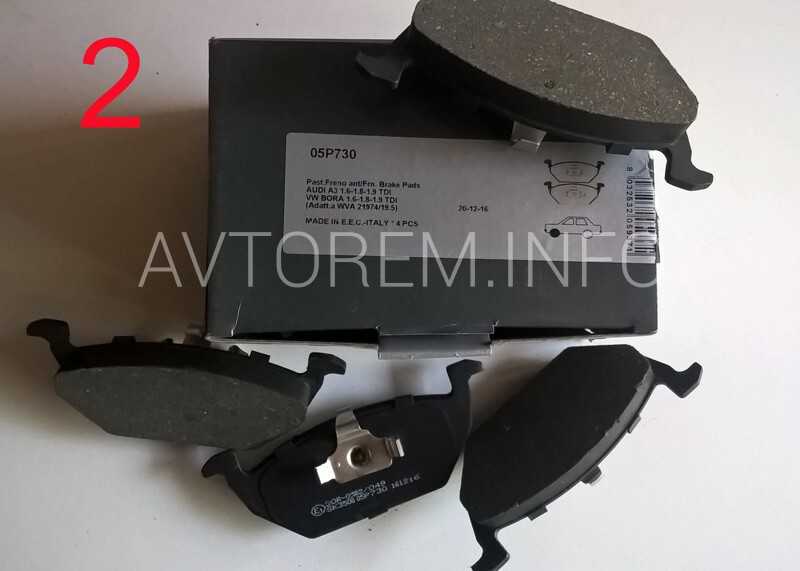

11. Устанавливаем новые колодки. Защелкиваем одну в тормозной поршень, другую в суппорт.

12. Устанавливаем суппорт на направляющие. Если есть подключаем разъем питания, на датчик износа колодок.

13. Закручиваем и затягиваем направляющие пальцы с моментом 30 Нм и одеваем колпачки.

14. Устанавливаем колесо и меняем колодки на другой стороне.

Видео урок

http://video-repair.info/zamena-perednix-tormoznyx-kolodok-shkoda-fabiya/http://www.avtorem.info/stati/skoda/zamena-perednih-tormoznyh-diskov-i-kolodok-skoda-fabia.htmlhttp://moyaskd.ru/menyaem-perednie-i-zadnie-tormoznye-kolodki-na-shkode-fabii-svoimi-rukami/http://service-193.livejournal.com/56158.htmlhttp://umelyeruki.info/avto/zamena-perednix-tormoznyx-kolodok-i-diskov-shkoda-fabiya/

голоса

Рейтинг статьи

Замена тормозных колодок Skoda Fabia своими руками

Поменять задние тормозные колодки на Skoda Fabia совсем несложно, но стоит знать несколько хитростей, которые сократят время работы чуть ли не вдвое

Для замены колодок нам пригодится стандартный набор инструментов, металлическая щетка, а кроме этого, консистентная смазка для тормозных механизмов. Работу нужно выполнять на ровной площадке, а передние колеса зафиксировать противооткатами. Кроме того, крайне не рекомендуется оставлять машину на одном домкрате, лучше подстраховаться подставкой, всякое бывает.

И еще, проследим за тем, чтобы ручник был отпущен до конца, а трос не натянут. Если все готово, начинаем работу. Срываем болты заднего колеса, поднимаем машину на домкрате и снимаем колесо. Далее следуем инструкции:

1. Получаем доступ к тормозному механизму. Желательно очистить барабан металлической щеткой.
2. Чтобы без проблем снять барабан, необходимо свести колодки. Тем более это актуально в том случае, когда выработка на рабочей поверхности барабана более 1-2 мм. Для этого берем тонкую отвертку и через отверстие в барабане отодвигаем вверх кончик распорного клина. Если этого не сделать, демонтаж барабана может затянуться.
3. Битой ТОRХ Т-30 отворачиваем винты крепления барабана.
4. Снимаем барабан со ступицы.
5. Начинаем разборку механизма с верхней стяжной пружины. Поддеваем ее кончик тонкой отверткой или же используем для этого штатный съемник для колпаков колес. У новых автомобилей он находится в штатном наборе инструментов.
6. Снимаем стяжную пружину.
7. Плоскогубцами проворачиваем опорную тарелку механизма удерживания колодки, снимаем тарелку, а с другой стороны щитка вынимаем стержень механизма удерживания. Так же поступаем с другой колодкой.
8. Опираем длинную отвертку о ступицу и оттягиваем нижний конец колодки, сняв его с упора. То же делаем со второй колодкой.
9. Теперь можно снимать нижнюю пружину с колодок, лучше это делать плоскогубцами с узким захватом.
10. Выводим верхние части колодок из пазов в поршнях сверху.
11. Снимаем переднюю колодку вместе с механизмом самоподводки…
12. … а заднюю колодку отсоединяем от троса ручника, аккуратно проворачивая.
13. Аккуратно отсоединяем наконечник троса с рычага колодки.
14. Теперь с помощью широкой отвертки снимаем пружину механизма выбора зазора.
15. Снимаем пружину.

Теперь можно очистить щиток тормозного механизма, но при этом ни в коем случае нельзя использовать бензин или любое другое топливо. Сборку тормозного механизма проводим в обратной последовательности.

Замена тормозных колодок Skoda Fabia

Как определить, что тормозным колодкам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

• ход рычага стояночного тормоза увеличился на несколько щелчков
• тормоза срабатывают с задержкой, увеличился тормозной путь
• посторонние звуки при торможении – скрипы, шелест, металлический скрежет

Доверяйте замену тормозных колодок только профессионалам!

ПОЧЕМУ СКРИПЯТ НОВЫЕ КОЛОДКИ Skoda Fabia

Скрип новых колодок не означает, что вам установили плохие детали. Такой неприятный момент может быть обусловлен несколькими факторами:

• фрикционный слой колодок не соответствует по параметрам поверхности диска – слишком крупные фракции;
• рабочая поверхность диска – ротор – повреждён или изношен;
• износился суппорт.

В ряде случаев колодки Skoda Fabia «притираются», но, если причина в неисправности других элементов тормозной системы – скрип не пройдёт, надо отправляться в ремонт.

КОГДА НАДО МЕНЯТЬ ТОРМОЗНЫЕ КОЛОДКИ Skoda Fabia?

Регламент по замене тормозных колодок, указанный в сервисной книжке Skoda Fabia – это усреднённое время. Здесь следует учитывать как интенсивность применения тормозов, так и особенности самих колодок, установленных в систему.

Например, если вы чаще ездите по трассам, то колодки могут отработать и больший ресурс, чем указан в регламенте, в городских условиях – пробег колодок иногда сокращается вдвое. Визуальная диагностика тормозов Skoda Fabia проводится ежегодно в процессе планового техобслуживания. Мы рекомендуем прислушиваться к мнению вашего механика, и, при выявлении износа фрикционного слоя, незамедлительно колодки заменить.

ПО КАКИМ ПРИЗНАКАМ МОЖНО ОПРЕДЕЛИТЬ, ЧТО ИЗНОСИЛИСЬ ИМЕННО КОЛОДКИ

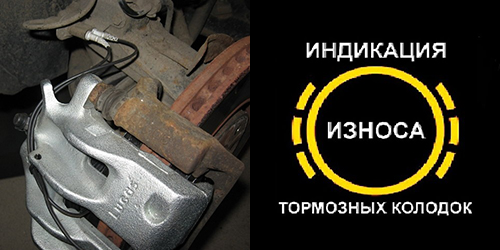

Основной признак – это сигнал датчика Skoda Fabia, если такой установлен в тормозной системе вашего авто. Есть два типа таких устройств:

1. Электронный датчик сообщает о критической толщине фрикционного слоя индикатором на приборной панели – жёлтый круг, иногда с восклицательным знаком внутри.
2. Механический датчик – сигнализирует скрипом (или писком), когда колодка стирается. Нюанс с механическим датчиком в том, что он может потеряться.

Такие датчики устанавливаются, например, на переднее левое и заднее правое колесо Skoda Fabia. Признаков, свидетельствующих об износе именно колодок не существует. Есть приметы, по которым можно определить, что в тормозной системе есть поломки:

• увеличенный ход тормозной педали;
• услышали металлический скрежет при торможении;
• машину заносит, уводит с траектории;
• торможение становится слишком резким, машина останавливается «как вкопанная» даже при плавном нажатии на педаль.

Если вы заметили подобные признаки, езжайте в автосервис и сообщите о них мастеру, закажите диагностику тормозов Skoda Fabia. Причиной могут стать не только колодки, но также диски и суппорты.

КАКИЕ ТОРМОЗНЫЕ КОЛОДКИ Skoda Fabia ВЫБРАТЬ?

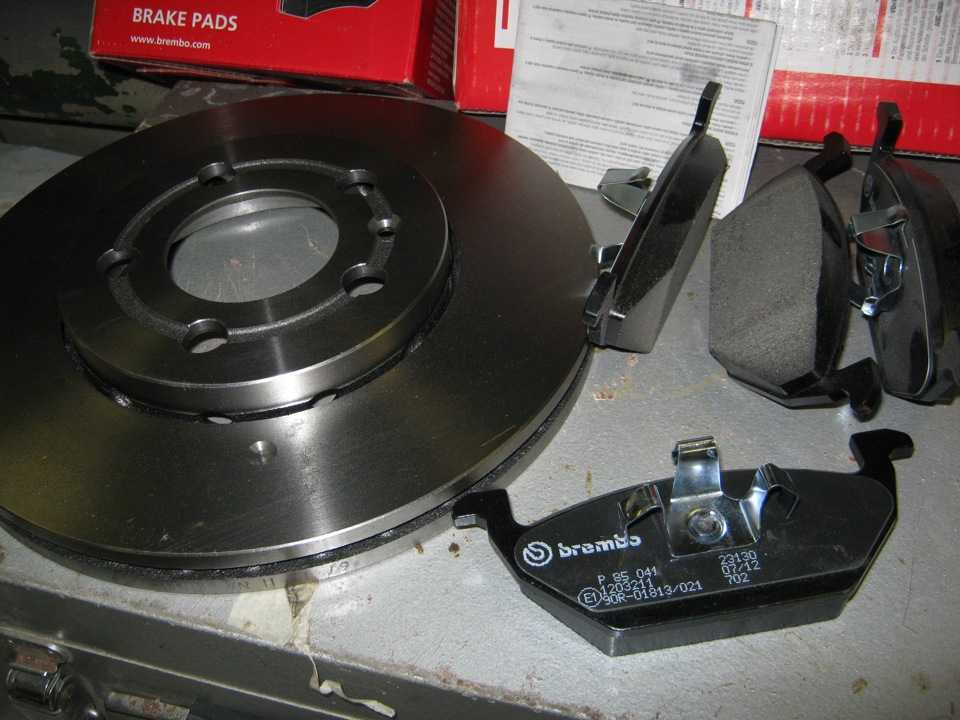

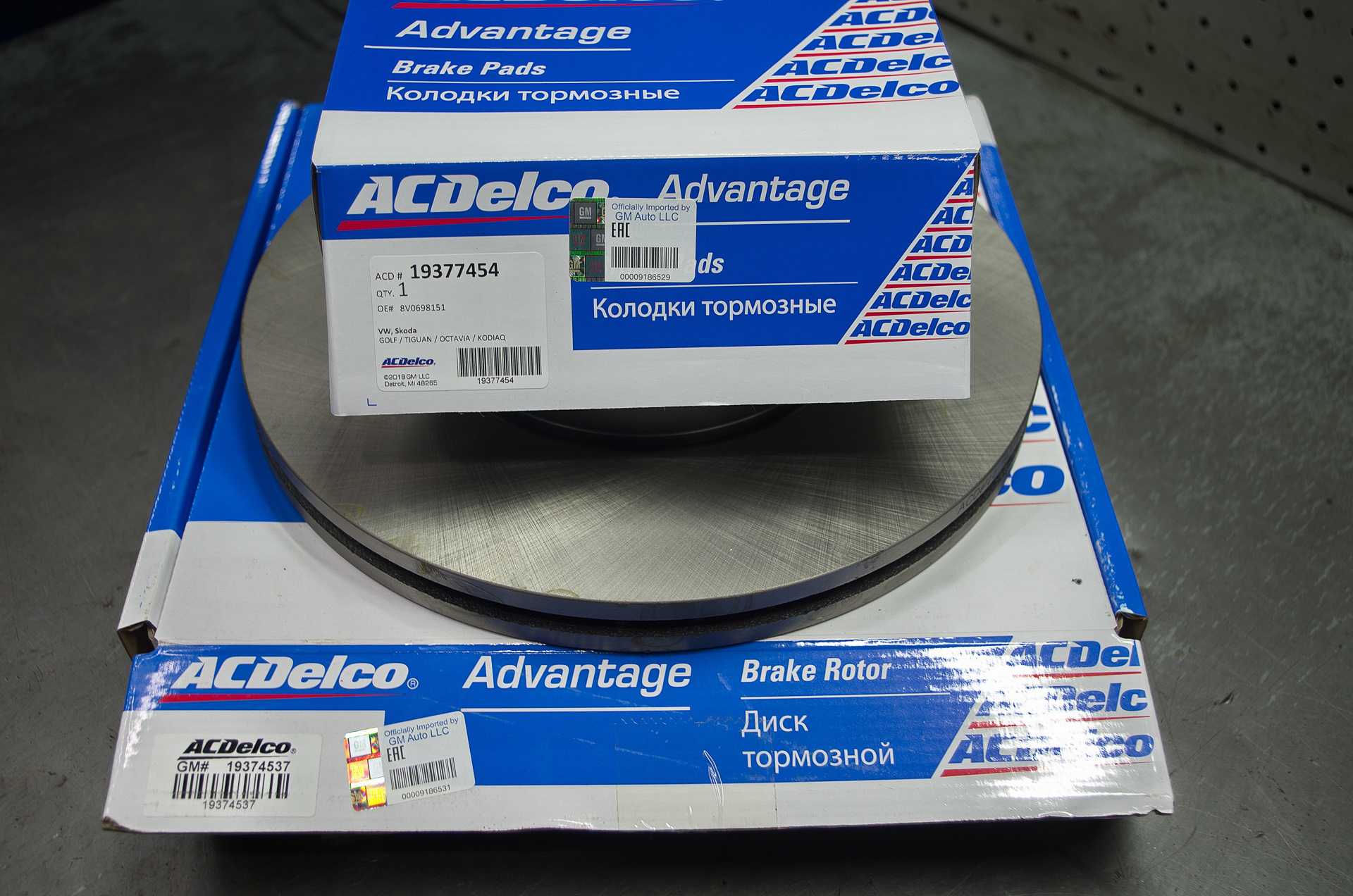

Чтобы избежать скрипа и быстрого износа новых тормозных колодок, мы рекомендуем подбирать эти элементы в соответствии со страной-изготовителем тормозных дисков, установленных на вашем авто. Поясним: китайские производители запчастей применяют фрикционный материал, подходящий для работы с дисками китайского же производства (то есть требованиям китайских стандартов), европейские производители, соответственно, ориентируются на свои данные.

КАК ПОНЯТЬ, ЧТО КОЛОДКИ КАЧЕСТВЕННЫЕ, А НЕ ПОДДЕЛКА?

Магазины по продаже автозапчастей предлагают своим клиентам сертифицированную продукцию, то есть на колодки имеется сертификат, с которым можно ознакомиться. Заводские детали всегда имеют упаковку, на которой нанесён штрих-код, артикул, название производителя и список моделей, для которых они подходят.

Оценить качество колодок Skoda Fabia можно, подержав их в руках:

• фрикционный слой должен быть равномерным, без трещин и посторонних вкраплений;
• колодки – одинакового размера;
• на внешней стороне изделий имеется маркировка;
• колодки не оставляют чёрной пыли на руках, края не крошатся.

Замена задних колодок

Задние тормозные колодки на Skoda Fabia 2-го поколения барабанного типа. Поэтому процедура для их замены будет несколько иная.

1. Как описано в первом и втором пунктах выше, снимаем колесо и откручиваем крышку бачка с жидкостью. При необходимости убираем часть жидкости, дабы она не полилась через верх.
2. Обязательно снять автомобиль с ручника;
3. Снимаем барабан. Для этого откручиваем звездочкой Т27 винтик, который его держит. После чего, через отверстие для болтов с помощью отвертки поддеваем клинышек, который позволит свестись колодкам и барабан сам по себе легко снимется.
4. Перед нами открылся доступ к задним колодкам нашей Шкода Фабия. Что бы их снять, нужно отсоединить тросик ручника, расположенный в нижней части, и по бокам есть два держателя. Держатели снимаются поворотом шайбы на 90 градусов, нажимаем на неё пальцами и проворачиваем. Достаем штифт и откладываем в сторонку. Точно так же делаем и со вторым.
5. С помощью отвертки, или чего-то подобного, разводим тормозные колодки, что бы они вышли из пазов цилиндра и снимаем их.
6. Дальше нужно запомнить размещение всех пружинок и рычажков, а еще лучше взглянуть на фото, что бы собрать все в нужном порядке.
7. Собираем все на новые тормозные элементы. В первую очередь на правую ставим распорку и надеваем на неё пружину. Установив компенсатор износа на самый минимум, подсоединяем правую к этому узлу. Ставим пружину, натягивающую компенсатор износа.
8. Переворачиваем всю конструкцию и устанавливаем две пружины, верхнюю контровую и нижнюю сводящую.
9. Ставим тормозные колодки на свое место, начиная с пазов цилиндра, после чего защелкиваем их снизу.
10. Подсоединяем тросик ручника! Если забудете, он не будет работать. Устанавливаем обратно барабан и одеваем колесо. Замена с одной стороны выполнена. С другой делаем все тоже самое.
11. В конце не забываем проверить жидкость в бачке, при необходимости выравниваем уровень в допустимых пределах, путем доливания или сливания её. Ну и в самом конце нужно сесть за руль и пару раз надавить на педаль, дабы произвести прокачку системы.

Таким образом, в домашних условиях Вы сами можете проделать все это на Вашей Skoda Fabia. Здесь не нужно никаких специальных навыков, всего лишь понимание процесса и желание все сделать. Полная процедура замены всех четырех комплектов займет по времени примерно два часа, если не спешить и если Вы делаете это впервые. Во второй раз это может быть еще быстрее и даже легче, так как путь полностью известен.

Периодичность этой процедуры как для Skoda Fabia, так и любого другого автомобиля зависит от стиля езды, места езды, качества материалов и многих других факторов. Но признаками того, что пришло время сделать замену, могут послужить звуки в виде визга и скрипа, которые издаются от колес, или звук трущегося металла, свидетельствующий о стирании накладок.

Как самостоятельно выполнить замену передних и задних колодок на Шкода Фабия (2 поколение)

Процесс самостоятельной замены вовсе не сложный. Работа под силу каждому автолюбителю, наличие опыта и специального оборудования не обязательно.

На подготовительном этапе проверьте наличие автомобильных инструментов, комплекта передних тормозных колодок, жидкости для удаления ржавчины, наслоений WD – 40, ветошь.

Последовательность действий:

домкратом поддомкрачиваем переднее колесо, балонником отвинчиваем болты, снимаем диск;

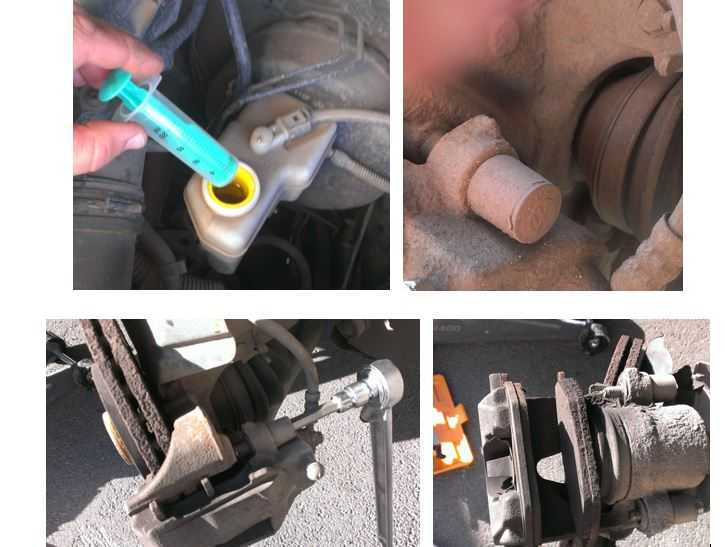

в расширительном бачке главного тормозного цилиндра шприцом / резиновой грушей откачиваем 100 — 150 мл. жидкости. Такой запас необходим для того, чтобы при сдавливании рабочего цилиндра излишки жидкости не пролились на пол;
с тыльной стороны отвинчиваем два крепежных болта, снимаем суппорт с посадочного места;
отводим его в сторону, подвешиваем на веревку;
отверткой аккуратно поддеваем колодки, извлекаем их;
проводим дефектовку суппорта, поворотного механизма (кулака)

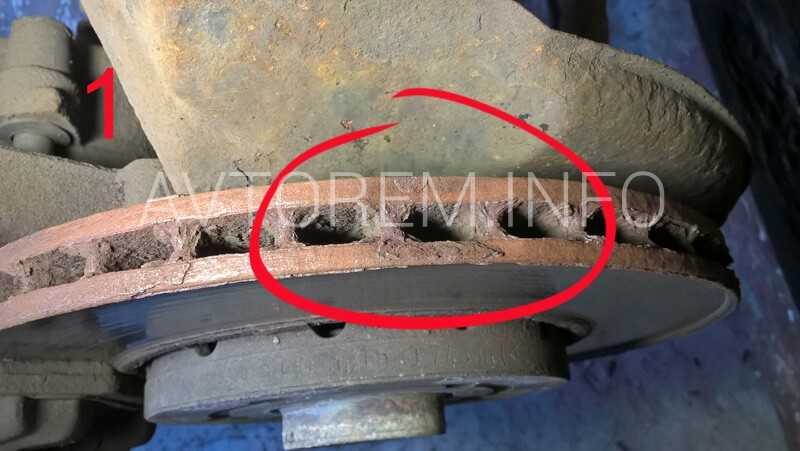

Особое внимание уделяем тормозному диску, если толщина меньше 18.0 мм. — заменяем новым

Дальнейшая эксплуатация связана с высоким риском создания аварийной обстановки;
устанавливаем новые колодки, собираем конструкцию в обратной последовательности.

В расширительный бачок доливаем недостающее количество тормозной жидкости

Важно, чтобы уровень ДОТ — 4 не превышал отметку «Мах»

Замена задних тормозных колодок. Процесс аналогичен предыдущему:

• поддомкрачиваем заднее колесо, фиксируем передний ряд противооткатными башмаками;
• баллонным ключом отвинчиваем болты, снимаем диск;
• выкручиваем два крепежных болта, прижимающих металлический барабан к ступичному механизму;
• плоскогубцами снимаем прижимные пружины, распорную планку, трос ручника, извлекаем колодки;
• проводим дефектовку, устанавливаем новые задние тормозные колодки;
• собираем конструкцию в обратной последовательности.

Возникли трудности с установкой элементов тормозного контура — повторно просмотрите видео в сети интернет, обратитесь за помощью к специалистам СТО. При условии соблюдения рекомендаций, последовательности действий последующая профилактика тормозной системы через 30 – 35 тыс. км.

Skoda Fabia. Замена задних тормозных дисков и колодок

Открутим болты крепления суппорта. Сами болты – под ключ на 13, а направляющие надо удерживать от прокручивания ключом на 15. Почему нельзя было сделать их под ключ на 14 или на 17 – для меня большая загадка. После этого снимаем суппорт. Это может потребовать немного усилий. Мне потребовалось вставить отвертку в радиальном направлении между суппортом и скобой, и воспользоваться ей как рычагом. И вот суппорт снят (красным выделен шестигранник на направляющих):

После этого надо снять колодки. Штатно они должны вытащиться руками, но по факту обычно на скобе за годы эксплуатации нарастает порядочно ржавчины, и колодки ходят тяжело. Нам в этом случае пришлось их выбивать:

Дальше надо снимать скобу. Здесь есть проблема. Даже две:1) Гребаный VAG ставит здесь не простые болты, а с внутренним шестигранником. Или торксом. Или двенадцатигранником. Или еще с каким извращением – вот бы понимать.2) Доступ к этим болтам тоже довольно сомнительный.

Заглядываем с внутренней стороны:

Легче не стало. Торкс или шестигранник?

Визуально очень похоже на торкс. Вставляю торкс Т50. Встает плотно, не болтается. Откручиваю. Достаю:

Но что это? Больно уж неплотно торкс прилегает по всему периметру. А ну-ка, вытащим торкс (а сидит плотно). Не, ну точно. Шестигранник на 8. “Как обманчива природа”, – сказал ёжик, слезая с кактуса (с):

Но это еще не всё. Добраться до нижнего болта скобы без удлинителя мешает суппорт. А с удлинителем – амортизатор. Поэтому – кардан, потом удлинитель, потом только вороток. Учитывая момент затяжки скобы – довольно волнительно всю эту хреновину откручивать, она ж так и норовит выломаться в сторону, сорвав шлицы.

После снятия скобы всё прозаично:

– через отвертку несколько раз сильно стучим по болтику, фиксирующему тормозной диск (они, бывает, прикисают, и попытки отвернуть их приводят к срыву шлицов);– снимаем диск;– вдавливаем суппорт (здесь нужен специнструмент, который одновременно давит и вращает;– удаляем старую смазку направляющих суппорта, закладываем новую;– ставим новый диск с фиксирующим болтиком (обведен красным):

– ставим скобу;– пытаемся поставить колодки и обламываемся. Казалось бы, все новое и красивое, ан нет:

А вот не просто так всё. Ржавчина нарастает на скобе прямо под этими красивыми блестящими пластинками, пластинки немного поджимаются, и вот уже колодку можно поставить на место только с помощью молотка, что категорически неправильно, если мы ставим целью получить работающий механизм, а не только нормочас-другой в копилку.

Дешевый вариант – подточить сами колодки в районе соприкосновения со скобой. Правильный вариант – зачистить скобу. Долго и муторно напильником, или с помощью наждака – чуть быстрее. Выглядеть все это должно примерно так:

Всё, теперь колодки ходят в скобе легко, но не болтаются. Именно так, как должно быть. Хотя, при всём этом, сотни тысяч, а то и миллионы автомобилей с тормозной системой ATE прекрасно себя чувствуют с колодками, ходящими напрямую по скобе, и не испытывают вообще ничего похожего на затруднения, связанные с этим. Ну да ладно, это предмет отдельного исследования, которое, хочу верить, когда-то произойдет.

Мы, меж тем, ставим на место суппорт, ставим на место колесо, нажимаем несколько раз тормоз, чтобы колодки встали на место, отпускаем шкоду радоваться жизни и новым колодкам, а сами идем пить кофе. До новых встреч!

9.7.1. Замена тормозных колодок

Проверка толщины фрикционных накладок тормозных колодок

1 – заглушка; 2 – тормозной щит

Детали тормозного барабанного механизма заднего колеса

1 – передняя тормозная колодка; 2 – пружина; 3 – чашка; 4– нижняя стяжная пружина; 5 – поджимная пружина распорной планки; 6 – верхняя стяжная пружина; 7– задняя тормозная колодка; 8 – рычаг ручного привода; 9 – распорная планка;

10 – регулировочный клин; 11 – колесный цилиндр; 12 – болт крепления колесного цилиндра; 13 – стойка; 14 – тормозной щит; 15 – заглушка; 16 – упор тормозной колодки; 17 – нижняя опора колодок; 18 – поджимная пружина регулировочного клина

Разборка тормозных колодок

1 – поджимная пружина регулировочного клина; 2 – передняя тормозная колодка; 3 – крючок; 4 – верхняя стяжная пружина; 5 – задняя тормозная колодка

Снятие распорной планки

1 – передняя тормозная колодка; 2 – регулировочный клин; 3 – поджимная пружина распорной планки; 4 – крючок; 5 – распорная планка; 6 – выступ на регулировочном клине

Установка распорной планки

1 – поджимная пружина распорной планки; 2 – передняя тормозная колодка; 3 – распорная планка

Минимально допустимая толщина фрикционной накладки (без основания) – 1,5 мм.
Проверить толщину и состояние тормозных колодок, не снимая колеса, можно через
контрольное отверстие на внутренней стороне тормозного щита 2 (см. рис. ), закрытое заглушкой 1.
Замените тормозные колодки в следующих случаях:
  – толщина фрикционной накладки менее допустимой;
  – поверхность накладок замаслена;
  – накладки непрочно соединены с основанием;
  – на накладках глубокие борозды и сколы.

Предупреждение

Комплекты колодок необходимо
заменять сразу с обеих сторон передней подвески. Не применяйте бензин, дизельное
топливо или какие-либо другие минеральные растворители для очистки тормозов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите тормозной барабан (см. ).
2. Нажмите с помощью плоскогубцев на чашку
3 (см. рис. ), поверните ее на 90° (удерживая стойку
13 с обратной стороны тормозного щита 14), снимите чашку 3 вместе
с пружиной 2 и выньте стойку 13 с обратной стороны тормозного щита.
Таким же образом снимите стойку с пружиной и чашкой другой колодки.
3. С помощью отвертки выведите нижние мыски
основания колодок 1 и 7 из нижней опоры 17.

4. Отсоедините от колодок нижнюю стяжную пружину
4.

5. Отсоедините трос привода стояночного тормоза
от рычага 8 ручного привода.

6

Осторожно разведя колодки 1 и 7, снимите
их с тормозного щита 14.

7. Зажмите тормозные колодки в тиски.

8

Снимите поджимную пружину 1 (см. рис. ) регулировочного клина.

9. Снимите верхнюю стяжную пружину 4 и выньте
из тисков заднюю колодку 5 (с рычагом ручного привода).

10. Снимите поджимную пружину 3 (см. рис. ) распорной планки.

11. Снимите распорную планку 5 с регулировочным
клином 2.

12. Перед установкой новых колодок сведите поршни
колесного цилиндра 11 (см. рис. ), надавив на них с помощью
двух монтировок.

13. Смажьте места контакта распорной планки
с колодкой твердой пластичной смазкой G 000 650 или другой консистентной
смазкой.

14. Подсоедините поджимную пружину 1 (см. рис.
) распорной
планки к передней колодке 2 и установите на колодку распорную планку
3.

15. Подсоедините другой конец поджимной пружины
к распорной планке.

16. Установите регулировочный клин, направив
выступ 6 (см. рис. )
на клине наружу.

17. Вложите заднюю тормозную колодку в прорезь
распорной планки, предварительно смазав места контакта планки с колодкой
твердой пластичной смазкой G 000 650 или другой консистентной смазкой.

18. Установите верхнюю стяжную пружину 6 (см.
рис. ).

19. Установите поджимную пружину 18 регулировочного
клина.

20. Осторожно установите тормозные колодки на
тормозной щит.

21. Подсоедините трос привода стояночного тормоза
к рычагу 8 ручного привода.

22. Смажьте места контакта нижней возвратной
пружины и колодок твердой пластичной смазкой G 000 650 или другой
консистентной смазкой.

23. Установите нижнюю стяжную пружину 4 и введите
концы колодок в нижнюю
опору 17.

24. Установите стойки 13 с обратной стороны
тормозного щита, наденьте на них пружины 2 и зафиксируйте их с помощью
чашек 3 (повернув их на 90°).

25. Установите тормозной барабан.

26. Несколько раз нажмите на педаль тормоза,
чтобы поршни заняли рабочее положение.

27. Отрегулируйте стояночный тормоз и установите
колесо. Болты крепления колеса окончательно затягивайте только на
автомобиле, стоящем на земле.

Замена задних тормозных колодок Skoda Fabia, какие лучше

Когда менять задние колодки Skoda Fabiа

Завод-изготовитель рекомендует менять задние колодки раз в 100 тысяч км, тем не менее проверять их состояние нужно куда чаще. Когда менять — зависит от стиля вождения, а также еще от многих моментов:

• агрессивный стиль вождения снижает ресурс колодок чуть ли не вдвое;
• некачественные фрикционные накладки изнашиваются за 40-50 тысяч км;
• изношенный тормозной барабан съедает фрикционную накладку за 50-60 тысяч км;
• неотрегулированный ручной тормоз также может привести к ускоренному износу;
• сборка тормозного механизма не по технологии никак не продлит, а укоротит жизнь колодкам.

А проверку состояния колодок нужно проводить при каждом осмотре тормозного механизма, примерно раз в полгода. При этом нельзя допускать, чтобы толщина фрикционной накладки была меньше 0,5 мм, а внутренний диаметр тормозного барабана превышал 201 мм.

Замена тормозных колодок Skoda Fabia своими руками

Для замены колодок нам пригодится стандартный набор инструментов, металлическая щетка, а кроме этого, консистентная смазка для тормозных механизмов. Работу нужно выполнять на ровной площадке, а передние колеса зафиксировать противооткатами. Кроме того, крайне не рекомендуется оставлять машину на одном домкрате, лучше подстраховаться подставкой, всякое бывает.

И еще, проследим за тем, чтобы ручник был отпущен до конца, а трос не натянут. Если все готово, начинаем работу. Срываем болты заднего колеса, поднимаем машину на домкрате и снимаем колесо. Далее следуем инструкции:

1. Получаем доступ к тормозному механизму. Желательно очистить барабан металлической щеткой.
2. Чтобы без проблем снять барабан, необходимо свести колодки. Тем более это актуально в том случае, когда выработка на рабочей поверхности барабана более 1-2 мм. Для этого берем тонкую отвертку и через отверстие в барабане отодвигаем вверх кончик распорного клина. Если этого не сделать, демонтаж барабана может затянуться.
3. Битой ТОRХ Т-30 отворачиваем винты крепления барабана.
4. Снимаем барабан со ступицы.
5. Начинаем разборку механизма с верхней стяжной пружины. Поддеваем ее кончик тонкой отверткой или же используем для этого штатный съемник для колпаков колес. У новых автомобилей он находится в штатном наборе инструментов.
6. Снимаем стяжную пружину.
7. Плоскогубцами проворачиваем опорную тарелку механизма удерживания колодки, снимаем тарелку, а с другой стороны щитка вынимаем стержень механизма удерживания. Так же поступаем с другой колодкой.
8. Опираем длинную отвертку о ступицу и оттягиваем нижний конец колодки, сняв его с упора. То же делаем со второй колодкой.
9. Теперь можно снимать нижнюю пружину с колодок, лучше это делать плоскогубцами с узким захватом.
10. Выводим верхние части колодок из пазов в поршнях сверху.
11. Снимаем переднюю колодку вместе с механизмом самоподводки…
12. … а заднюю колодку отсоединяем от троса ручника, аккуратно проворачивая.
13. Аккуратно отсоединяем наконечник троса с рычага колодки.
14. Теперь с помощью широкой отвертки снимаем пружину механизма выбора зазора.
15. Снимаем пружину.

Теперь можно очистить щиток тормозного механизма, но при этом ни в коем случае нельзя использовать бензин или любое другое топливо. Сборку тормозного механизма проводим в обратной последовательности.

Выбираем колодки и регулируем ручной тормоз на Шкода Фабия

После замены колодок необходимо убедиться, что они сели на место. Для этого затягиваем ручник, после чего интенсивно несколько раз нажимаем на тормоз. Проверяем работу механизма на ходу, при необходимости подтягиваем ручник ключом на 10 из салона, как показано на фото.

Ручной тормоз должен удерживать автомобиль на уклоне 23 ˚ , при этом количество щелчков до полного затормаживания задних колес не должно превышать 6-8. После регулировки ручного тормоза на шток троса из салона желательно нанести консистентную смазку (Литол 24 или подобные), чтобы в следующий раз регулировка прошла проще.

Какие колодки лучше на Шкода Фабиа

Родные задние колодки имеют номер по каталогу VAG 6RU 698 525 и 1J0698525B , стоят порядка 500 гривен. Есть масса неоригинальных колодок, которые могут быть как дешевле, так и дороже. По отзывам владельцев, оптимальным выбором может стать комплект колодок AТЕ 03.0137-0268.2, TRW GS8526, FERODO FSB408 или на крайний случай TEXTAR 91044700 . Все они практически в одну цену. В категории наиболее качественных пользователи выделяют колодки BREMBO S 85 511 (около тысячи гривен), а TRW GSK1512 относят к элитным, поскольку их оценили в 1600 гривен. Они выполнены из легкого сплава, а фрикционная накладка из композитного керамосодержащего материала по словам производителя. Полный список наиболее востребованных колодок для задних тормозных механизмов Шкода Фабия — под спойлером.

Замена передних тормозных дисков и колодок Skoda Fabia

Статья два в одном! Здесь Вам, и замена передних тормозных колодок, и передних тормозных дисков на Skoda Fabia 1.4 2004. Двойная польза))). Начну как всегда с перечисления поводов для ремонта. Основные причины для замены передних тормозных колодок на Шкоде Фабии полностью такие же, как и для Октавии, и вообще для любого легкового автомобиля – это износ фрикционных накладок до толщины 2-3 мм, отслоение и разрушение накладок колодок, скрежет и писк во время торможения, стук и дребезжание колодок на неровностях (да, такое тоже бывает, и об этой проблеме можно прочитать вот здесь). Тормозные диски тоже изнашиваются (до определенного минимума) или деформируются (вследствие чего появляется вибрация и биение при торможении). И, естественно, их приходится менять. Ну, например, в нашем случае диски пришлось менять из-за достижения минимально допустимой толщины – 19 мм (для Фабии 1.4 с диаметром тормозных дисков 256 мм). Для самостоятельного контроля толщины дисков Вам даже не надо использовать измерительные приборы. Так как завод изготовитель для этих целей предосмотрел специальные контрольные срезы на тормозных дисках, при достижении которых диски следует менять. На фотографии номер 1 плохо конечно, но виден этот срез, точнее, что от него осталось. А на фото 15 можно увидеть, как всё выглядит в идеале. Так же, напомню, что тормозные диски меняются только парой! И вместе с колодками! Поэтому в каком бы состоянии (даже если Вы считаете, что старые колодки в идеальном состоянии) не были бы колодки – с новыми дисками обязательно ставим новые тормозные колодки. Как-то так.

Запчасти для Skoda Fabia 1.4 2004. Для замены были закуплены: передние тормозные колодки LPR 05P730 (фото 2) и передние тормозные диски REMSA 654510 (фото 3)

Инструмент для работы: шестигранник на 7, большая плоская отвёртка, крестовая отвёртка, молоток, смазка для суппортов Bosch Superfit TO 100 (или её аналоги), медная смазка или графитная смазка, щётка по металлу.

И так, теперь приступаем к замене передних тормозных колодок и дисков на Шкоде Фабии 1.4 2004г:

Ставим авто на передачу и ручной тормоз. Под заднее колесо подкладываем башмаки. Ослабеваем затяжку колесных болтов. Подставляем домкрат и поднимаем автомобиль. Окончательно откручиваем колесные болты и снимаем колесо. Снятое колеса для подстраховки подкладываем под машину.

Для удобства выкручиваем рулевое колесо в крайнее левое или правое положение (в зависимости от стороны, на которой работаете).

Используя плоскую отвёртку разводим колодки и поршень тормозного цилиндра, стараемся вдавить поршень до упора (фото 4 и 5)

Снимаем защитные крышечки верхнего и нижнего направляющего пальцев (фото 6)

Используя шестигранник на 7, откручиваем направляющие пальцы (фото 7)

Снимаем суппорт и, преодолевая сопротивление фиксирующих скоб, снимает колодки (фото

Можно сразу на их место поставить новые колодки

Обращаем внимание, что внутренняя и наружная колодки отличаются друг от друга. На фотографии 9 видно, что на наружной колодке фиксирующие скобы больше, поэтому не путаем их местами

Так как у нас в планах была замена тормозных дисков, то после установки колодок суппорт убираем в сторону (его можно положить на какую-нибудь подставку или, используя проволоку, подвесить его за пружину передней стойки). После этого берёмся за тормозной диск.

Крестовой отвёрткой откручиваем крепёжный винт тормозного диска к ступице (фото 10)

Далее, берём молоток, и уверено, и точно бьём по внутренней части диска (фото 11). Сбиваем диск с посадочного места. Диски частенько прихватывает на ржавчине к ступице, поэтому бить придётся не один раз.

Диск сбит. Щёткой по металлу обрабатываем ступицу (фото 12)

Наносим на ступицу медную или графитную смазку (фото 13)

Устанавливаем новый диск и прикручиваем крепёжный винт (фото 14)

Заодно можем увидеть, как выглядят контрольные срезы на новом диске (фото 15)

Теперь ставим суппорт. Перед установкой смазываем направляющие пальцы специальной смазкой для суппортов. Сборку проводим в обратной последовательности. Не забываем перед началом движения несколько раз нажать на педаль тормоза! Это необходимо сделать для установки колодок в рабочее положение.

Готово! Замена передних тормозных дисков и колодок на автомобиле Skoda Fabia 1.4 2004 закончена.

Хочу вновь напомнить! После замены колодок, в нашем случае и дисков, первый 50-100 км педаль тормоза может быть мягковата и тормоза автомобиля менее эффективны. Колодки притрутся и дальше всё будет окей.

Аналоги

Среди аналогов выделим все тех же производителей, что в сравнительной таблице с передними дисками. Отметим, что задние комплектующие стоят значительно дешевле. Разница в цене может составлять от 500 до 1500 рублей. Среди автолюбителей наибольшей популярностью пользуются следующие компании:

Фирма-производитель	Артикул	Цена (руб.)
Ate	24.0110-0356.1	1300 рублей
Brembo	08.B413.10	1500
Otto Zimmermann	600.3241.20	1600 рублей

Стоит отдельно отметить бренд Brembo. Сейчас данный производитель занимает лидирующие позиции в области систем торможения. И для Octavia это наиболее оптимальный вариант, так как комплектующие не боятся перегрева, отлично тормозят невзирая на погодные условия, в производстве используются только высококачественные материалы.

Оплата через PayPal

После выбора оплаты через PayPal будет запущена платежная система PayPal, где вам нужно будет выбрать способ оплаты, кредитную карту или учетную запись PayPal.

Если у вас уже есть учетная запись PayPal, вам необходимо войти в систему и произвести оплату.

Если у вас нет учетной записи PayPal и вы хотите расплачиваться банковской картой через PayPal, вам необходимо нажать кнопку «Создать учетную запись», показанную стрелкой на изображении.

Затем PayPal попросит вас выбрать страну и ввести данные своей кредитной карты.

После указания данных, необходимых для совершения платежа, необходимо нажать на кнопку «Оплатить сейчас)».
