Проверка состояния и замена ремня привода грм lada priora

Обстоятельства замены ремня ГРМ

В среднем узел служит при эксплуатации автомобиля до 150 000 км. Хотя регламент замены ремня ГРМ Лада Приора указывает на пробег около 200 тыс. км. Но полагаться на эту цифру не рекомендуется, особенно учитывая качество комплектующих и расходных материалов.

Предотвратить загиб клапанов из-за обрыва ремня ГРМ сложно по той простой причине, что привод находится в труднодоступном месте. Мешает многочисленное дополнительное оборудование и защитные кожухи. Частично разбирать двигатель для осмотра привода станет далеко не каждый автовладелец. Зато определить износ элемента можно не только визуально, но и по некоторым характерным признакам.

Выработка ресурса

Если ремень ГРМ служит уже более 100 000 км, его замена понадобится в ближайшее время. Помимо пробега, ресурс может зависеть и от даты производства. Качественный ремешок ГРМ отвечает всем параметрам на протяжении пяти лет с момента изготовления.

После окончания срока годности изделие начинает покрываться трещинами, теряет свою эластичность, вероятность обрыва возрастает. Особенно это актуально для автолюбителей, выезжающих редко. У ремня есть срок годности, и это следует учитывать. Заменить его обязательно надо и при покупке б/у автомобиля, доверять словам продавца о недавней замене не стоит.

Снижение динамики и затрудненный запуск

Если ремень ГРМ сильно изношен, он может перескочить на один или несколько зубьев. В результате фазы газораспределения нарушаются. Момент зажигания топливно-воздушной смеси будет неправильный (ранее или позднее зажигание). Определить это можно по провалам мощности, сильной вибрации ДВС и плохому запуску силовой установки. ДВС будет работать нестабильно. Помимо дискомфорта, если вовремя не устранить неисправность это приведёт к более серьезным проблемам.

Выхлопной дым

Позднее зажигание становится причиной неполного сгорания топливно-воздушной смеси. Из-за нарушения фаз газораспределения со временем выйдет из строя катализатор. Часть топлива попадает в выхлопную систему. Повышение допустимых температур приводит к оплавлению катализатора и быстрому сгоранию внутренности выхлопной трубы. Определить неисправности очень просто.

Звук силового агрегата (тиканье)

Если срок эксплуатации ремня истек или узел износился, появляются трещины, отслоения нитей и т. д. Эти лохмотья начинают задевать о защитный кожух, блок цилиндров и другие детали. Отсюда появляется тикающий звук в моторном отсеке при работе двигателя. Звук зависит от оборотов мотора. Чем выше обороты, тем чаще периодичность, и наоборот.

Если доносится этот звук, не обязательно сразу ехать в сервис менять расходник. Причина может быть другой. Например, если немного клинит подшипник водяного насоса, опорного или натяжного ролика. Даже если это не ремень, причину нужно как можно быстрее обнаружить и исправить неполадки.

Под защитным кожухом привода ГРМ появились подтёки

Явным признаком имеющейся поломки будут следы масла или антифриза на кожухе или под ним. Попадая на ремень ГРМ, жидкости приводят его в негодность. Масло может попадать из-за изношенного сальника коленчатого вала, а охлаждающая жидкость – от водяного насоса. Кроме того, что от этого изделие изнашивается гораздо быстрее, значительно возрастает возможность нарушения фаз газораспределения из-за перескакивания на один или несколько зубьев.

Повреждения ремня

Если на элемент можно посмотреть (нет кожуха или проводятся другие ремонтные работы), надо вывесить одно переднее колесо, поставить пятую скорость, выкрутить свечи зажигания и поворачивать шкивы распредвалов ключом за гайку крепления. Одновременно с этим можно полностью осмотреть состояние ремня. Если на поверхности есть даже небольшие трещины или потёртости, изделие нужно как можно скорее поменять, независимо от того сколько прошло времени после предыдущей замены.

Двигатель не запускается (стартер работает)

Подобная неприятность становится последствием всех вышеперечисленных признаков, т. е. произошел обрыв ремня ГРМ. Стартер при повороте ключа в замке зажигания будет активно вращать маховик (гораздо быстрее, чем это обычно бывает). Но в цилиндрах нет признаков жизни (топливно-воздушная смесь не воспламеняется).

При обрыве ремня компрессии в цилиндрах из-за неподвижных поршней нет. В результате обрыва клапаны гнёт от того, что поршни не удерживаются приводом и жёстко ударяют по клапанам. В такой ситуации есть два пути: выкинуть этот двигатель и поставить другой либо отогнать автомобиль в автосервис, где будет проводиться ремонт. В любом случае это потребует серьезных финансовых вложений.

Меняем ремень самостоятельно

Замена ремня ГРМ Лады Приоры на 16 клапанов не самая сложная процедура. Купите комплект, в который входят ролики натяжения, запаситесь инструментами, и можно приступать.

Инструкция

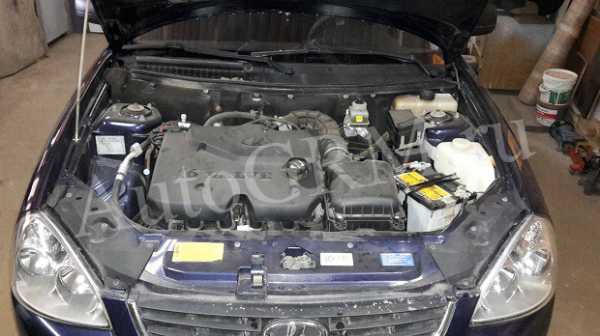

1. Поднимите капот, ключом-шестигранником отвинтите пять болтов на крышке, снимите ее. Отвинтите два болтика с нижней крышечки ГРМ.
2. Отсоедините датчик коленвала.
3. С пассажирской стороны поставьте под колесо домкрат, поднимите им авто, поместите колесо в подвешенное положение. Так будет легче совместить метки механизма и распределительных валов — они должны находится параллельно, друг напротив друга. Совмещайте их при включенной пятой передаче, провернув колесо в правильное положение. Выключите передачу скоростей.
4. Найдите маховик, снимите резиновую заглушку обычной отверткой. Под глушителем увидите маховик с меткой, она должна разместиться напротив отметки с левой стороны.
5. Надо добраться к шкиву коленчатого вала, для этого снимите колесо или крутите его вправо, прокрутить надо до упора. Отвинтите пять болтиков, которые крепят брызговик.
6. Попросите друга включить пятую передачу и жать на тормоз, в это время трещеткой №17 выкрутите болтик, который крепит шкив коленчатого вала. Вращайте в противоположную сторону часовой стрелки.
7. Снимите упорную шайбу
8. Отвинтите болты, крепящие натяжной и упорный ролики. Примените ключ 15. Демонтируйте ролики, снимите ремень.
9. Теперь установите новые ролики, тип натяжителя не затягивайте, им будете проводить регулировку. Установите по местам шкивы распределительных валов, далее шкив коленчатого вала.
10. Надевайте новый ремень — натяните на коленчатый вал, далее вокруг помпы, потом на шкивы распределительного вала.

Новое изделие установлено, осталось только отрегулировать натяжение:

1. Натяните ролик натяжителя в противоположную сторону к часовой стрелке — когда устанавливали новый комплект, вы не закручивали этот ролик.
2. Осталось совместить отметки на ролике натяжения, просто крепко закрутите болтики.
3. Поверните шкив коленвала ровно на два оборота. Проворачивайте шкив в направлении часовой стрелки. Обязательно смотрите, чтобы совпали метки двух валов.

Чтобы убедится в правильности натяжения, надавите на натянутую резину с силой около десяти килограмм. Если изделие прогнется более, чем на семь миллиметров, то придется еще раз провести процедуру натяжения резины. В идеальном состоянии резина не должна продавливаться при силе давления в 10 кг.

Меняем ремень ГРМ на Приоре (фото отчет и видео)

К нам приехал наш сосед для прохождения планового ТО на своем свеженьком ВАЗ 2170, в простонародье Приора, замена ремня ГРМ масла и еще по мелочи.

В разных рекомендациях написаны интервалы от 80000 до 105 000, но меняем на 60 000. Проверяем натяжение каждые 20 000 и это не наша прихоть, ведь все мы знаем о качестве наших запчастей. И еще, не все знают, но на Приоровских двигателях ставятся дюралевые шатуны и при обрыве ремня ГРМ гнутся не только клапана, но и в большинстве случаев шатуны. И если их не заменить то у машины откроется приличный масленый аппетит. Поэтому лучше перестраховаться. Помпу меняли примерно 20 000 назад, поэтому ее не трогаем, просто проверим покрутив рукой. Кому интересно как заменить помпу смотрим про мотор на десятке, они похожи как братья близнецы.

Из инструмента нам понадобится: стандартный набор ключей, шестигранники, набор головок и специальный ключ для натяжного ролика приоры, он немного отличается размерами от обычного, цена вопроса 100 рублей. Но и собственно сам комплект ГРМ.

Процедура замены ремня ГРМ займет примерно два часа с перерывом на обед.

Снимаем защитную крышку не забыв отсоединить клапан продувки абсорбера.

Ключом на семнадцать откручиваем болт натяжного ролика сервисного ремня и снимаем последний. Совсем снять ремень не удастся так как через него проходит опора двигателя и если вы захотите его поменять придется ее открутить. Но замене ремня ГРМ он нам не помешает.

Снимаем верхнею защитную крышку ремня ГРМ открутив четыре шестигранника.

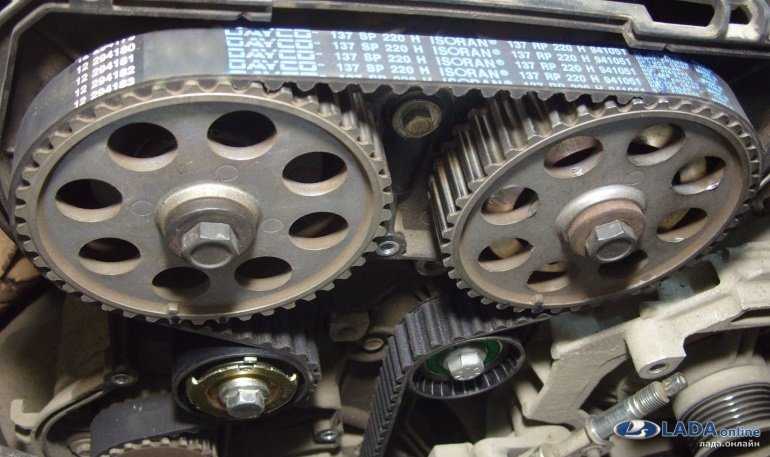

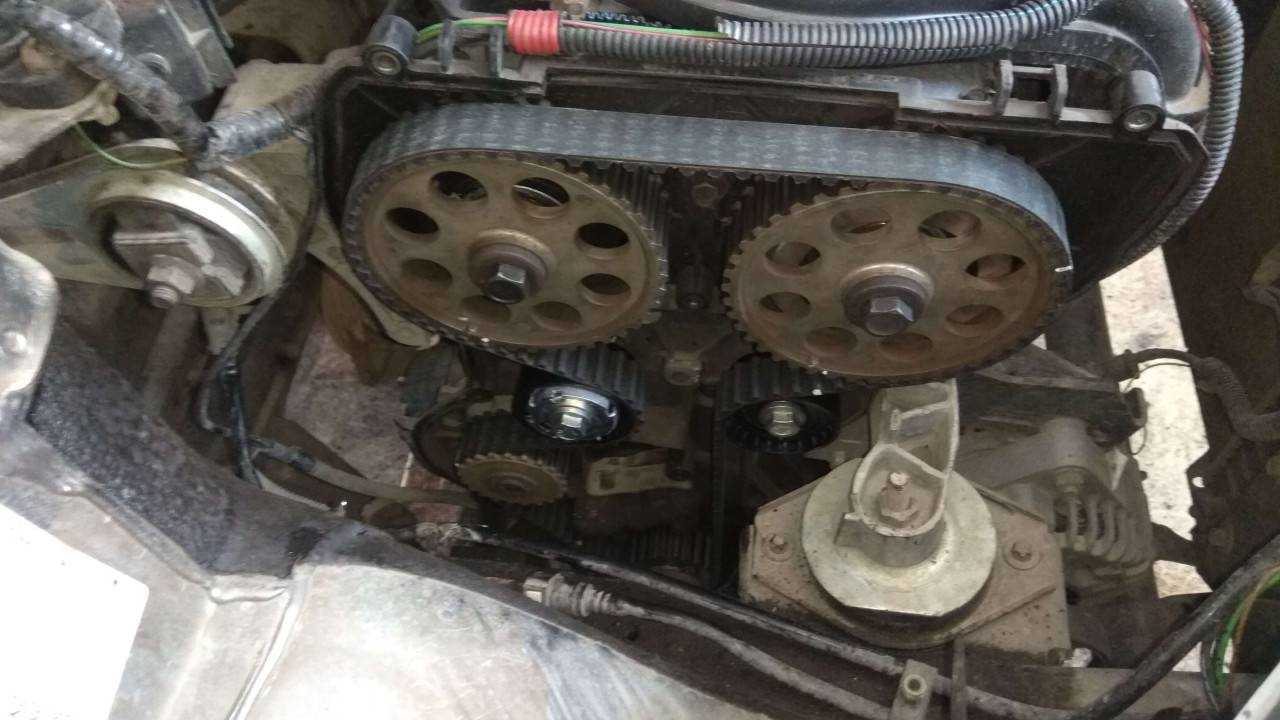

Перед нами предстает удивительная картина.

1 – натяжной ролик

2 – обводной ролик

Метки на распредвалах и на защитной крышки помечаем канцелярским штрихом для удобства. Натяжной ролик немного отличается по виду от купленного, но это не страшно, принцип один.

Отворачиваем болты крепления нижней защитной крышки ГРМ.

Переднее правое колесо можно не снимать, а вывернуть до упора направо. Подкладываем под передние колеса упоры, включаем пятую скорость и откручиваем болт шкива коленвала. Выключаем скорость.

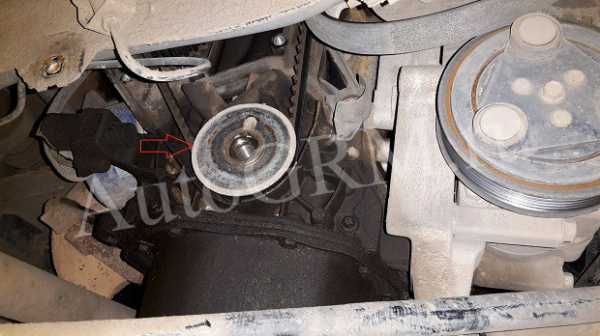

Снимаем шкив и нижнею защитную крышку. Снимаем металлический пыльник.

Вкручиваем на место болт коленвала и почасовой стрелки проворачиваем коленвал до момента совпадения меток на распредвалах и защитной крышки и меток коленвала, точки на звездочки и отлив на блоке.

Метки распредвалов сфотографированы уже после установки нового ремня, просто в процессе замены забыли сделать фото, да простит нас за это неискушенный читатель.

Откручиваем болты крепления натяжного и обводного ролика и снимаем их вместе с ремнем ГРМ. Достаем новый комплект.

Обращаем внимание на натяжной ролик у него есть направление натяжки. Показано стрелочкой

Так же указатель правильной натяжке, о нем ниже.

Приступаем к установке. Ставим на место натяжной и паразитный ролик, проверяем совпадение всех меток. Метки на распредвалах обычно немного разбегаются, поэтому, если вы делаете это один, вам придется очень изловчится, чтобы держать распредвалы и одевать ремень ГРМ. Обводной ролик затягиваем, натяжной нет.

Одеваем ремень. Сначала на звездочку распредвала, затем на обводной ролик, звездочку распредвала впускных клапанов, выпускных и натяжной ролик. Ветвь между звездочками коленвала и распредвала впускных клапанов должна быть натянута. Натягиваем ремень ГРМ роликом по стрелочки с помощью специального ключа, до совпадения меток правильной натяжки. То есть когда указатель на нижней части ролика встанет напротив паза на верхней. Затягиваем болт.

Проверяем совпадение всех меток. Если метки не совпадают, снимаем и устанавливаем ремень заново. Если совпадают, то прокручиваем коленвал два оборота и еще раз проверяем метки и натяжку.

Если все на месте, устанавливаем все детали на место в порядке обратном снятию. Заводим автомобиль. Вот так просто можно заменить ремень ГРМ на вашей Приоре в условиях простого гаража или даже на улице.

Диагностика

Ремень необходимо проверять каждые 20 000 км во избежание его обрыва. Суть диагностики ремня заключается в том, чтобы преждевременно выявить старение и износ комплектующих ГРМ.

При проверке необходимо обратить внимание на работу ремня, особое внимание нужно уделить его центровке, то есть он должен ходить ровно по центру шестерней, никаких скрипов и лифтов быть не должно. Сползающий ремень ГРМ на внешнюю сторону

Сползающий ремень ГРМ на внешнюю сторону

Следующую диагностику необходимо проводить при его замене. При снятом ремне нужно проверить люфты в натяжных и обводных роликах, а так же в помпе охлаждающей жидкости. Если в роликах или помпе замечены люфты, скрипы, подтеки и закусывания, то их необходимо заменить.

Замена ремня ГРМ и роликов на Приоре с 16-кл. мотором

Двигатель Лады Приоры довольно проблемный в том плане, что если порвется ремень ГРМ, то придется выбросить немалую сумму денег на ремонт ДВС. Если кто не знает, то в случае обрыва ремня, происходит столкновение поршней и клапанов.

В этот момент в большинстве случаев не только загибает клапана, но и разбивает поршни, так что с заменой тянуть не стоит, если есть сильные признаки износа или пробег перевалил за 70 000 км.

Если вы решили выполнять эту процедуру самостоятельно, то следует иметь ввиду, что для проведения данного техобслуживания Приоры вам понадобится немало инструмента, а именно:

• Шестигранник на 5
• Головки торцевые на 17 и 15
• Ключи накидные на 17 и 15
• Толстая плоская отвертка

Сначала необходимо снять защитный пластиковый кожух, под которым находится вся система привода ГРМ. Для этого необходимо отвернуть несколько болтов верхней и нижней крышки, после чего мы имеем следующую картину:

После этого необходимо провернуть коленчатый вал и добиться совмещения меток на звездах распредвала с рисками на корпусе верхнего кожуха, как показано на фото ниже для большей наглядности:

Во многих руководствах говоря о повороте коленвала при помощи ключа, но можно сделать и по другому. Поднять одну часть автомобиля домкратом, чтобы переднее колесо было в подвешенном состоянии и при включенной 4 скорости руками крутить колесо, тем самым будет вращаться коленчатый и распределительный вал.

После того, как все выполнено, можно приступать далее. Первым делом необходимо снять ремень с генератора, так как в дальнейшем он будет нам мешаться. Далее вам понадобится помощник.

Вам необходимо будет откручивать шкив привода коленвала, а в это время помощник должен будет удерживать маховик от проворачивания.

Для этого достаточно вставить между зубьями толстую плоскую отвертку и удерживать в одном положении во избежание смещения меток ГРМ,

Когда шкив свободен, можно его снимать:

После чего можно снимать ремень ГРМ Приоры сначала с шестерен распредвала, водяного насоса (помпы), и со шкива коленчатого вала:

Если необходимо заменить натяжной и опорный ролик, то откручиваем их ключом на 15 и производим установку новых. Цена на них составляет порядка 1000 рублей. Если вы решили покупать ремень ГРМ и ролики в сборе, то цена будет равна примерно 2000 рублей. Это за комплект марки GATES.

Теперь можно приступать к процедуре установки и замены ремня, и выполняется эта процедура в обратной последовательности. Единственное, что стоит отметить, так это натяжение ремня. Оно осуществляется при помощи натяжного ролика. А саму натяжку производим  с помощью специального ключа, либо вот таких щипцов для снятия стопорных колец:

Как заменить ремень ГРМ на ВАЗ 2170-ВАЗ 2172?

Снятие:
1) Первое что нужно сделать, это подготовится к снятию ремня, в подготовку входит скидывание клемму минус с аккумуляторной батареи (Как её скинуть, читайте в пункте один «») и установка поршня первого и четвёртого цилиндра, в положение ВМТ (Как их установить, читайте в статье: «Установка фаз газораспределения по меткам»).

2) Когда все подготовительные работы будут проделаны, приступайте к снятию самого ремня, для этого гаечным ключом или же накидным «на 15» ослабьте чуть-чуть затяжку натяжного ролика (Болт крепления ролика указан красной стрелкой, вы натяжной ролик только с опорным не перепутайте, так к слову, опорный стоит правее, а натяжной левее и натяжной крепится не в самом центре а чуть сбоку) и после этого поверните его против часовой или же по часовой стрелки (Как угодно), таким образом чтобы ремень ГРМ ослабился и уже не был сильно натянут и тем самым снимите ремень со всех верхних шкивов на которых он располагается (К верхним шкивам относятся, два шкива распредвала, а так же помпа и с натяжного ролика его ещё снимите).

3) Теперь помощник вам нужен будет и большая толстая плоская отвёртка, в общём делается всё следующим образом, в подкапотном пространстве ищется коробка передач, а если быть более точнее то картер сцепления, так вот у этого картера есть небольшое отверстие которое закрыто резиновой заглушкой, помощник пускай эту заглушку вытащит и после чего засунет отвёртку в зубья маховика, тем самым он его зафиксирует от проворачивания, вы в это время отверните полностью болт который крепит шкив коленвала и шкив генератора (Шкив генератора это тот который большой, коленвала тот который маленький) и как только болт будет выкручен, снимите шкив генератора с автомобиля и за ним находящуюся шайбу.

Примечание!
Ещё ремень генератора со шкива не забудьте скинуть, а иначе он очень мешать снятию шкива будет, о том как его снять, читайте в статье: «»!

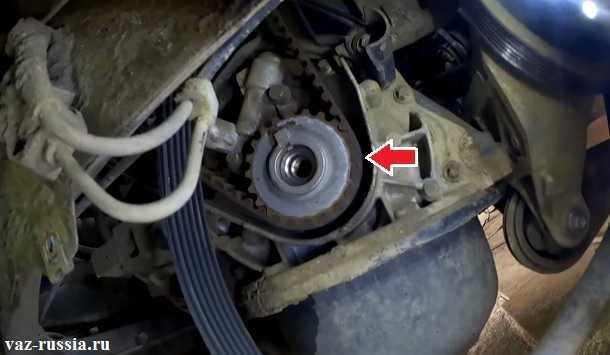

4) И в завершение в самой нижней части снимите ремень (Указан стрелкой), с шкива коленвала, но только снимайте аккуратно, не прокручивая шкив при этом, да и вообще когда ремень будет полностью снят, не нужно никакие шкивы прокручивать а иначе если с силой крутнуть шкивы распределительных валов к примеру, при условии что первый и четвёртый цилиндр в положение ВМТ будут выставлены, то может произойти встреча клапанов с поршнями, в связи с которыми либо клапана, либо же поршня (Что очень вряд ли) могут немного деформироваться, поэтому прокручивать никакие шкивы после снятия ремня категорически не нужно, но если всё же чуть-чуть крутнули, то верните аккуратно их на своё место.

Установка:
1. Когда новый ремень будете ставить, все шкивы и натяжной ролик от грязи очистите и после очистки, обезжирьте их уайт-спиритом, или просто уайт-спиритом пройдитесь сразу и всё на этом и кстати при установке шкива генератора, проследите за тем чтобы паз шкива (Указан красной стрелкой) попал на прилив шкива коленвала (Указан синей стрелкой), по другому шкив генератора вы никак не поставите.

2. После всех проделанных операций и самое главное после установки нового ремня, отрегулируйте его, регулируется он за счёт натяжного ролика, а именно берётся специальный ключ или же съёмник стопорных колец (На фотографиях съёмник используется) и им зажимается внешний диск натяжного ролика (Там пазы будут, в эти пазы и нужно будет ключ или съёмник вставить) и после чего ролик проворачивается против часовой стрелки (см. фото 1), до такого состояния, пока вырез на внешнем диске с прямоугольным выступом на внутренней втулке натяжного ролика не совпадёт (см. фото 2), после совпадения гаечным ключом болт крепления ролика затягивается моментом 33.2-41.2 (3.40-4.20) и проверяется работа ролика и натяжение ремня, работа ролика проверяется следующим образом, завести автомобиль будет нужно и если от натяжного ролика вы услышите шум то есть вероятность того что ролик (А именно его подшипник) вышел из строя, если у вас всё так и есть, то снимите ролик со своего места и уже руками проверьте работу его подшипника, для этого проверните подшипник ролика и если он будет заедать, осевой люфт у него будет присутствовать или будут заметны следы вытекания смазки из подшипника, то в таком случае замените натяжной ролик на новый, заменяется он при снятом ремне, просто во время снятия ремня ГРМ болт крепления ролика не ослабить будет нужно, а полностью выкрутить его и снять натяжной ролик с автомобиля (см. фото 3), при установки нового ролика, проследите за тем чтобы диск ролика с маркировкой (см. фото 4) был направлен не во внутрь, а наружу.

Дополнительный видео-ролик:
Более подробно увидеть как производится замена натяжного ролика на автомобиле, вы можете в видео-ролике, который размещён ниже:

Как поменять шаг за шагом: демонтаж, работа с роликами ГРМ и метками

Чтобы определиться с тем, когда, через сколько времени и как менять ремень ГРМ, предлагаем инструкцию по 8- и 16-клапанным механизмам.

Инструменты

Для осуществления замены ремня газораспределительного механизма нужны следующие инструменты:

• Шестигранный ключ на 5 мм.
• Ключи гаечные на 17 и на 15.
• Линейка.
• Отвёртка.
• Ключ для снятия натяжного ролика.

Как заменить: алгоритм

1. Отключение минусовой клеммы аккумулятора.

2. Демонтаж приводного ремня генератора.

3. Установка поршня первого цилиндра в верхнюю мёртвую точку.

4. Снятие пластиковой крышки с привода ГРМ.

5. Ослабление натяжного ролика приводного ремня.

6. Снятие ремня со шкива водяного насоса.

   7. Демонтаж шкива коленвала и окончательное снятие ремня ГРМ.

Обратите внимание, что шкивы коленчатого и распределительного валов перед натяжкой нового ремня должны быть выставлены по специальным меткам, нанесённым на шкивы и заднюю крышку газораспределительного механизма. Вот как должны располагаться метки на распределительном и коленчатом валах:

Вот как должны располагаться метки на распределительном и коленчатом валах:

Метка распределительного вала на восьмиклапанном двигателе Лада ПриораМетка на шкиве коленчатого вала показывает, в какое положение нужно его выставить для правильной натяжки ремня

Также ремень ГРМ должен иметь определённую натяжку, она регулируется положением натяжного ролика, который вы снимали в начале работ. Для регулировки нужен специальный ключ.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

1. При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
2. Если поменялся цвет выхлопного газа.
3. Плохо заводится мотор.
4. Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

Ход действий:

1. Откройте и поднимите крышку капота.
2. Увидите переднюю панель, закрывающую механизм и ГРМ.
3. Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
4. Перед собой увидите механизм, включая натяжной ролик.
5. Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
6. Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
7. Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
8. Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
9. Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
10. Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились. Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются. Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону. Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала. Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу. Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала. Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Как выполняется проверка ременной передачи на ВАЗ 2170?

Деталь представляет собой резинотехническое изделие с зубцами, расположенными на его внутренней части. На внешнем ободе указаны:

• тип мотора, для которого предназначена автодеталь;
• число, указывающее количество зубцов – 137;
• маркировка, указывающая ширину изделия – 22 мм.

Эти данные пригодятся владельцу, который еще не знает, какой ремень нужно купить для ВАЗ 2170. Осталось приготовить необходимый инструмент для проверки:

1. инбусовый ключ (шестигранник) на «5»;
2. ключ на «10»;
3. домкрат.

Проверка состояния привода выполняется на холодном двигателе и состоит из следующих переходов:

• При помощи шестигранника выкрутить пять болтов крепления передней верхней крышки привода газораспределительного механизма и снять ее.
• Осмотреть деталь и определить, нужна ли на Лада Приора замена ремня привода ГРМ, для чего включить пятую передачу, вывесить правое переднее колесо и вращать его по часовой стрелке. Изделие должно быть без трещин, отслоений и подрезов, обнажающих нити корда. При обнаружении дефектов деталь необходимо поменять.
• Осмотреть состояние натяжного ролика – на нем не должно быть никаких повреждений.
• Проверить натяжение ремня, для чего надавить усилием 10 кг на ремень между шестернями распредвалов и замерить его прогиб – он должен быть не более 5-7 мм. Также осуществить контроль можно по положению метки 1 на наружной обойме самонатяжного ролика, которая в идеале должна находиться напротив выступа 2. Отклонения допустимы в пределах 3-4 мм – они регулируются, однако превышение этих показателей означает необходимость замены ременной передачи и роликов.
