Предназначение привода ГРМ
Ременный привод представляет собой резиновый обруч. Внутри него размещен каркас из металла, который придает ему необходимую жесткость. На внутренней части ремня есть зубцы, посредством которых он сцепляется с шестернями. Предназначение ремня ГРМ — путем соединения валов двигателя осуществлять синхронизацию работы поршней и клапанов.
Поршни и клапаны размещены в одном пространстве, и если ремень оборвется, то произойдет их встреча, которая не сулит ничего хорошего. При этом клапаны обязательно погнутся, а поршни также получат непоправимые повреждения. Кроме них, пострадают еще и цилиндры. Короче говоря, двигатель придется серьезно ремонтировать. Чтобы этого не допустить, нужно иногда диагностировать состояние ремня, чтобы не прозевать момент его окончательного износа.
А вот какие симптомы будут свидетельствовать о том, что ремень давно пора заменить на новый:
- поверхность ремня выглядит явно изношенной, на ней обнаружены трещины, сколы и прочие подобные дефекты;
- зубцы уже не выглядят свежими, они износились;
- наметилось отслоение материала от своей основы;
- торцы размохрились;
- на поверхности ременной передачи были обнаружены масляные пятна.
Наличие масла на ремне говорит о том, что сальник начал протекать. Значит он подлежит замене. Иначе масло продолжит попадать и на новый расходник, что, конечно же, очень быстро выведет его из строя, та как масло разъедает резину. Кроме ремня и сальников, необходимо заменить и еще некоторые расходники. К ним можно отнести и натяжной ролик. Но если его внешний вид еще внушает доверие, то можно пока этого и не делать. А вот если он поцарапан или имеет сколы, то лучше не рисковать, а сменить его вместе с ремнем.
Двигатель Chevrolet F14D4
Мотор F14D4 выпускается GM DAT с 2008 года. Это рядный 4-цилиндровый силовой агрегат с чугунным блоком цилиндров. 1.4-литровый двигатель развивает 101 л. с. при 6400 об/мин. Его называют родным мотором Шевроле Авео.
Описание
Это модернизированный F14D3, но сюда добавлена система изменений фаз ГРС на обоих валах, установлены индивидуальные катушки зажигания, используется электронный дроссель. Заметно увеличился ресурс ремня ГРМ, который на предшественнике очень скоро обрывался, что приводило к капитальному ремонту. Если раньше надо было следить за ремнём и роликами каждые 50 тыс. км пробега, то на новом F14D4 это можно делать раз в 100 и даже в 150 тыс. км.
Конструкторы убрали систему EGR. От неё, действительно, было много неприятностей, а не пользы. Как раз благодаря устранению этого клапана, удалось повысить мощность двигателя до 101 лошадей. Для малолитражного двигателя этот показатель рекордный!
Недостатки
Что касается минусов, то их осталось немало ещё с предшественника. Определённые проблемы связаны с системой изменения режимов ГРС, хотя она рассматривается, как новшество и преимущество. Дело в том, что быстро портятся электромагнитные клапаны регулятора фаз. Автомобиль начинает работать шумно, как дизель. Ремонт в этом случае подразумевает чистку клапанов или их замену.
На F14D4 нет гидрокомпенсаторов, и появилась возможность регулировать зазоры путём подбора тарированных стаканов. С одной стороны, плюсы автоматизированного процесса никто не отменял, но реально на предшественнике F14D3 (с гидрокомпенсаторами) было гораздо больше проблем. Как правило, необходимость в регулировке клапанов возникает уже после 100-тысячного пробега.
Ещё одна слабая точка нового двигателя — термостат. Концерн GM в этом вопросе на первом месте среди остальных производителей. Не получается у него нормально делать термостаты, не выдерживают они, и всё! Уже после 60-70 тыс. км пробега надо проверять деталь и менять в случае необходимости.
| Производство | GM DAT |
| Марка двигателя | F14D4 |
| Годы выпуска | 2008 – наше время |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Количество клапанов | 4 |
| Ход поршня | 73,4 мм |
| Диаметр цилиндра | 77,9 мм |
| Степень сжатия | 10.5 |
| Объем двигателя | 1399 см. куб. |
| Мощность двигателя | 101 л.с. /6400 об.мин |
| Крутящий момент | 131Нм/4200 об.мин |
| Топливо | бензин 92 (лучше 95) |
| Экологические нормы | Евро 4 |
| Расход топлива | город 7,9 л. | трасса 4,7 л. | смешанн. 5,9 л/100 км |
| Расход масла | до 0,6 л/1000 км |
| Какое масло лить в F14D4 | 10W-30 или 5W-30 (Районы с низкой температурой) |
| Сколько масла в двигателе Авео 1.4 | 4,5 литров |
| При замене лить | около 4-4.5 л. |
| Замена масла проводится | раз в 15000 км |
| Ресурс Шевроле Авео 1.4 | на практике – 200-250 тыс. км |
| На какие двигатели устанавливался | Шевроле Авео, ЗАЗ Шанс |
3 способа модернизации
Этот двигатель не обладает таким потенциалом к тюнингу, как F14D3, в силу своего малого объёма и других причин. Обычными способами повысить характеристики более чем на 10-20 л. с., вряд ли получится. Дело в том, что сюда нет возможности устанавливать спортивные распредвалы, в продаже их даже нет.
Что касается возможных способов переделки, то их три.
Воздушный фильтр двигателя F14D4
Любой из описанных способов доработки ресурса двигателю не продлит. Наоборот, установка компрессора заметно сократит его жизнь. Правда, есть способ несколько улучшить ситуацию путём установки кованых поршней с проточками. Но это дорого, и находит применение лишь для построения турбоверсии.
В итоге
Двигатель F14D4 имеет много плюсов. Это и усовершенствованный ремень ГРМ, который ходит долго, и качественная помпа, и отсутствие клапана EGR. Отлично продумана вентиляция картера, позволяющая газам выходить из зоны дросселя. Поэтому заслонка редко загрязняется, что для электронного привода является большим преимуществом. Также на этом моторе легко заменить фильтр масла — это делается сверху, без ямы.
На этом достоинства завершаются. Хрупкий впускной коллектор, который может легко сломаться. Плохая тяга на низах. Не впечатляет работа масляного теплообменника, установленного под выпускным коллектором. На нём часто пробивает уплотнитель, и антифриз попадает в масло. От низкосортного топлива легко выходит из строя катализатор — он сделан единым целым с выпускным коллектором.
Однозначно, производитель устранил некоторые прежние ошибки двигателя серии F, но добавились новые.
Порядок демонтажа
Снятие ремня и замена его новым требует определенного порядка действий.
Регулировка и проверка производятся с помощью ролика натяжителя и меток, которые нанесены на звездочку и кожух производителем. Если производится замена только ремня генератора, без демонтажа ГРМ, то достаточно просто обеспечить натяжение клиноременного механизма. Для этого используют кронштейн ролика, который позволяет изменять его положение.
Переднее колесо
Памятка для начинающих автолюбителей, разбирать надо переднее правое колесо.
Для этого снимается кожух пластиковой защиты, который крепится двумя болтами, выходящими головками вниз. После нужно приподнять автомобиль. Лучше сразу домкрат или деревянный брус положить под двигатель, зафиксировав его в приподнятом положении.
Мотор должен быть надежно закреплен для работы, одновременно приподнимется передняя ось, и не надо будет переставлять домкрат. Затем откручиваются баллонным ключом четыре гайки на колесе. Обеспечьте себе безопасную работу, зафиксировав задние колеса от прокручивания. Машина не должна качаться и иметь возможности покатится.
Воздушный фильтр
Начинать следует с отсоединения датчиков температур, расположенных на газовыводном шланге. Для снятия коробки фильтра на Шевроле Авео 1.2, надо открутить 3 болта крепления корпуса воздушного фильтра. Хомуты на гофрированной трубке, ведущей к инжектору достаточно немного ослабить, чтобы узел можно было свободно вытащить.
Двигатель
На хорошо зафиксированном двигателе на кронштейне откручиваются 2 гайки по бокам и болт в центре. Затем, с другой стороны, еще 3 болта. Маховик следует блокировать от проворачивания по зубчатому зацеплению. Иначе может провернуться шкив и нарушится регулировка ГРМ и цепи. Сделать это можно любым плоским металлическим предметом, включая отвертку. Торцевым ключом откручивается болт и можно свободно снять шкив с коленчатого вала. После этого снимается ремень генератора.
Ролик натяжителя
За время работы ролик сильно изнашивается. По совету специалистов замена ролика натяжителя делается в Шевроле Авео 1.2, 1.4 одновременно с ремнем генератора. В процессе работы автомобиля ремень начинает свистеть, натяжение ослабевает и регулировка делается исключительно роликом.
При проскальзывании могут образоваться различные дефекты на обеих сопрягаемых деталях. Перепады в сечении клинового ремня генератора создают под выступами большее напряжение. Регулировка только изменяет усилие действия и увеличивая давление. Проверить повреждение детали можно простым прощупыванием пальцами до того, как решите разбирать и заменять весь узел ремня генератора.
Ролик может иметь признаки износа на поверхности в виде продавленных канавок, потертостей и задиров. Уменьшается наружный диаметр детали, и даже его форма. Ролик натяжителя снимается полностью вместе с кронштейном, откручиваются болты крепления на нем. Можно снять его отдельно. Для этого откручивается болт в оси вращения.
Состояние ремня
Самыми заметными дефектами при износе ремня генератора можно считать трещины на клиновой поверхности. От пересыхания резина меняет свой цвет на матовый, бледный. Клиновидные выступы теряют свою форму, утоняются. При осмотре, даже без демонтажа, это видно невооруженным глазом.
Автосервис на Пискаревке — пр. Энергетиков, дом 59.
Расположен рядом с метро «Пл. Ленина». Охватывает ремонт автомобилей в Калининском, Выборгском и Приморском районах СПб. Выполняет все работ по ходовой, двигателю, подвеске и установке дополнительного оборудования. Установлен новый стенд развал-схождения для легковых и микроавтобусов. Не делает покраску автомобилей и кузовной ремонт. Удобно добираться от метро «Озерки», «Проспект Просвещения», «Удельная» и «Пионерская». В здании расположено уютное кафе. До КАДа — 10 минут.
Автосервис в Купчино — ул. Димитрова, дом 1
Изначально, сервис занимался только кузовным ремонтом и покраской. В последствии, было построено несколько зданий, в которых установлены новые двух и четырех стоечные подъемники. Большая автомойка для легковых автомобилей и коммерческого транспорта. Отдельный цех по диагностике дизельных и бензиновых форсунок. Производится ремонт рулевых рееек, турбин и автоэлектрики. Широко представлен ремонт механических и автоматических коробок. В шаговой доступности от метро «Звездная», «Купчино», «Обухово». Подходит для жителей Фрунзенского и Кировского района.
На двигателе данного автомобиля, установлен ремень газораспределительного механизма, и рекомендуемый срок его замены 60 000 км. Снятие ремня грм.
1. При помощи отвертки откручиваем патрубок и крышку воздушного фильтра. 2. Ключом 10 мм, откручиваем три болта, и снимаем корпус воздушного фильтра.
3. Откручиваем 4 болтика, и снимаем верхнюю крышку ремня ГРМ. 4. Ослабляем болт крепления генератора, ключом 12 мм, отодвигаем генератор и снимаем ремень.
5. Снимаем переднее правое колесо, и пыльник.
6. Теперь понадобится снять опору двигателя, есть два варианта. Первый, можно снять защиту и подпереть мотор домкратом, либо установить подходящий брусок между защитой и поддоном двигателя. После этого откручиваем и снимаем опору двигателя, два болта 17 мм, три болта 14 мм. 7. Откручиваем шкив коленвала, и снимаем его, он крепится болтом 17мм.
8. Снимаем нижнюю крышку ремня ГРМ, открутив три болтика, ключом 10 мм. Так же можно открутить трубку щупа, что бы не мешалась, она кренится одним болтиком 10 мм. Оставшееся отверстие, нужно закрыть от попадания грязи, чистой ветошью.
9. Устанавливаем метки на шкивах коленчатого вала и распределительного вала. 10. Откручиваем ролик натяжитель, снимаем его и ремень ГРМ.
Установка ремня ГРМ.
1. Первым делом проверяется правильность установки меток на шкивах. 2. Устанавливаем новый ролик с пружинкой на место, отводим его до конца, в сторону генератора и затягиваем, не сильно. 3. Теперь устанавливаем ремень, и ослабляем болт ролика. Ролик с помощью пружины натягивает ремень до нужного состояния, остается только затянуть его. 4. Проверяем метки на шкивах, прокручиваем шкив коленвала два, три оборота по часовой стрелке, и снова проверяем метки. Если все метки совпадают, то собираем всё обратно, в обратной последовательности. Такой ремонт автомобиля своими руками, может выполнить практически любой автолюбитель.
Содержащиеся на сайте, сведения о ценах, носят исключительно информационный характер. Указанные цены могут отличаться от действительных цен уполномоченных официальных дилеров и других автосалонах, разных городов и регионов Москва СПБ, Астрахань, Барнаул, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Калининград, Краснодар, Красноярск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Оренбург, Пермь, Ростов-на-Дону, Самара, Саратов, Ставрополь, Тольятти, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и т.д.
Замена приводных ремней на Хонда СРВ (Honda CRV) своими руками. Обзор нового Chevrolet Tracker / Шевроле Трекер (2015-2016 года) Замена масла в АКПП Хендай Матрикс своими руками. Обзор нового Chevrolet Cruze / Шевроле Круз 2020 года Замена масла Газель Некст cummins своими руками.
Приступим
Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.
А так же корпус воздушного фильтра.
Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.
Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.
Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.
Вид из-под крыла.
1 – натяжной ролик.
2 – шкив коленвала.
3 – муфта компрессора кондиционера.
Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.
Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.
Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.
Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.
Срываем болт.
На коленвале метка тоже должна совпасть.
Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.
Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.
Перед нами предстает чудесная картина.
1 – звездочка впускного распредвала.
2 – звездочка выпускного распредвала.
3 – натяжной ролик.
5 – помпа (водяной насос).
6 – звездочка коленвала.
Ослабляем крепление помпы, здесь пригодится шестигранник на 5.
Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.
Снимаем кронштейн опоры двигателя.

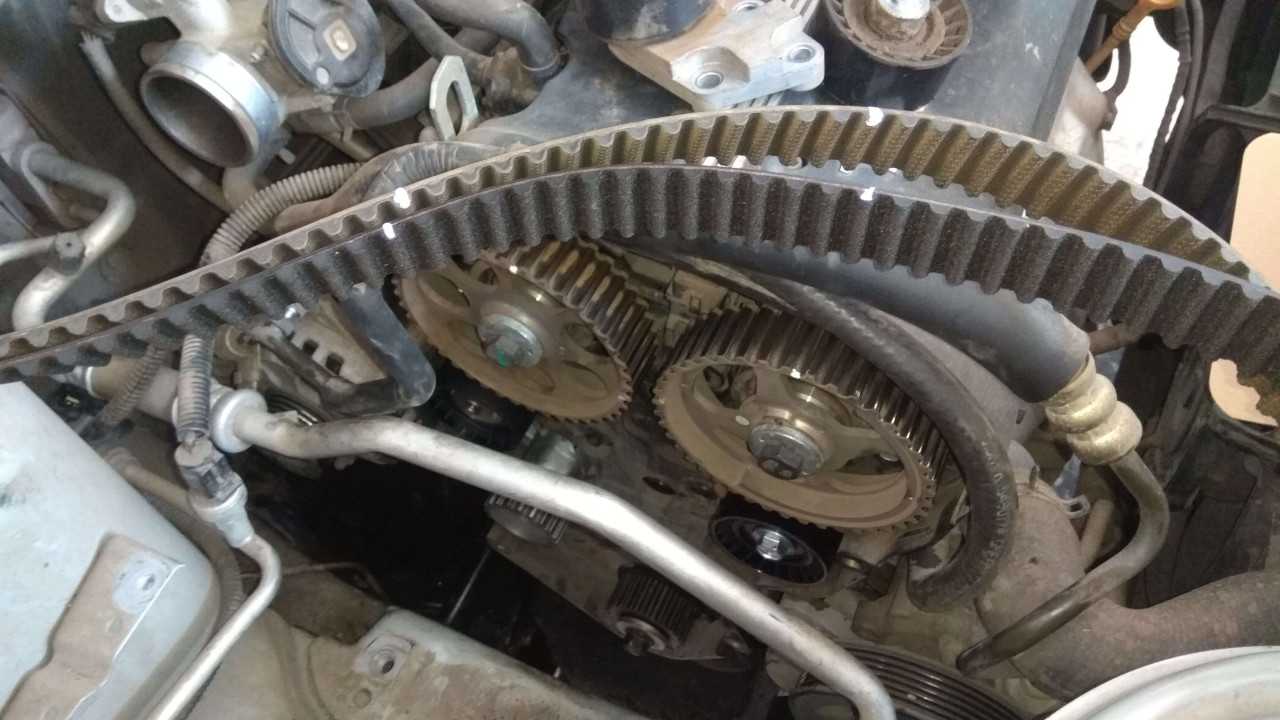

Снимаем старый ремень ГРМ.
Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.
Снимаем звездочки распредвалов.

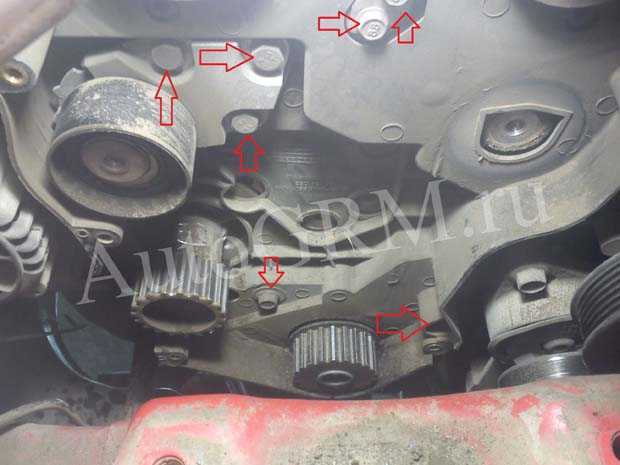

Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.
Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.
Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.

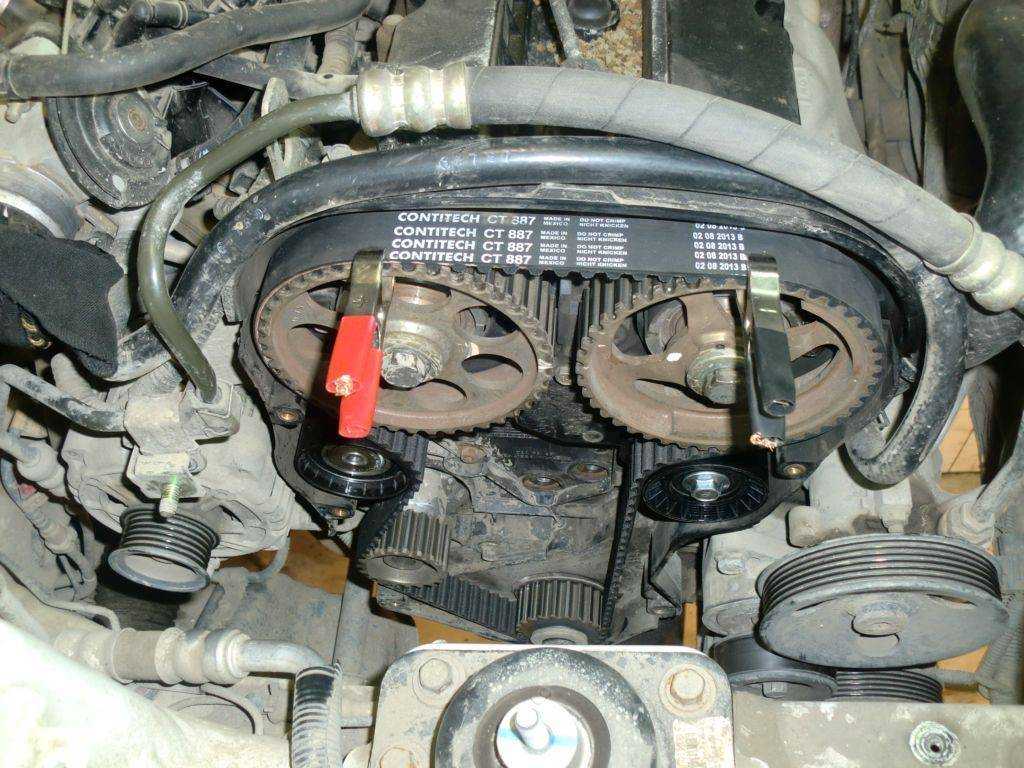

Устанавливаем новый ремень ГРМ обязательно по направлению, указанному на нем. Сначала проверяем все метки, распредвал впускных клапанов будет немного сползать вниз. Одеваем ремень ГРМ в следующей последовательности: сначала на звездочку коленвала, обводной ролик, звездочку распредвала выпускных клапанов, впускных, натяжной ролик и помпу. Проверяем что бы нисходящая ветвь ремня была обязательно натянута,
Натягиваем ремень. Специальным ключом на 41 проворачиваем помпу по часовой стрелки до момента как на натяжном ролике совпадут метки. Затягиваем болты крепления водяного насоса.
Проверяем все метки.
Проворачиваем коленвал два оборота и еще раз проверяем метки.
Если все совпало и поршня с клапанами не встретились – собираем. Ставим все что сняли в порядке обратном снятию, затягиваем все болты и гайки. Заливаем антифриз. Теперь вы можете без особых усилий поменять ремень ГРМ на Chevrolet Aveo.
Процедура замены ремня ГРМ на Chevrolet Aveo 1,4 литра 16 клапанов с фото и видео
Старенький, побитый жизнью Chevrolet Aveo, под капотом DOHC 1.4 л, замена ремня ГРМ на 120 000 километрах пробега. Двигатель E-TEC II при обрыве ремня гнет все клапана. Поскольку автомобиль производится концерном General Motors, процедура замены будет очень похожа на Нексию. Единственная проблема в замене — это то что ремень натягивается помпой.
Для того что бы поменять ремень ГРМ на данной машине нам понадобится: огромное желание, две чашки кофе и специальный ключ на 41. Если с первыми двумя проблем нет, то специальный ключ надо либо заказать заранее (например, здесь, цена 700 рублей) или сделать самому. Мы раньше делали из метала толщиной примерно 2 мм, получалась не очень красиво, но как говорится «на безрыбье и рак рыба». Из материалов: ремень ГРМ, натяжной и обводной ролик и обязательно помпа. Помпу меняем однозначно. Поскольку, как только вы провернете старую помпу то при повторной натяжке она обязательно потечет.
Начинаем работу с внешнего осмотра.
Двигатель E-TEC II.
Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.
А так же корпус воздушного фильтра.
Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.
Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.
Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.
Вид из-под крыла.
1 – натяжной ролик.
2 – шкив коленвала.
3 – муфта компрессора кондиционера.
Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.
Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.
Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.
Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.
На коленвале метка тоже должна совпасть.
Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.
Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.
Перед нами предстает чудесная картина.
1 – звездочка впускного распредвала.
2 – звездочка выпускного распредвала.
3 – натяжной ролик.
4 – обводной (паразитный) ролик.
5 – помпа (водяной насос).
6 – звездочка коленвала.
Ослабляем крепление помпы, здесь пригодится шестигранник на 5.
Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.
Снимаем кронштейн опоры двигателя.
Проворачиваем помпу против часовой стрелки ключом на 41 до ослабления ремня ГРМ. Снимаем паразитный ролик.
Снимаем старый ремень ГРМ.
Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.
Снимаем звездочки распредвалов.
Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.
Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.
Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.
Устанавливаем новый ремень ГРМ обязательно по направлению, указанному на нем. Сначала проверяем все метки, распредвал впускных клапанов будет немного сползать вниз. Одеваем ремень ГРМ в следующей последовательности: сначала на звездочку коленвала, обводной ролик, звездочку распредвала выпускных клапанов, впускных, натяжной ролик и помпу. Проверяем что бы нисходящая ветвь ремня была обязательно натянута,
Натягиваем ремень. Специальным ключом на 41 проворачиваем помпу по часовой стрелки до момента как на натяжном ролике совпадут метки. Затягиваем болты крепления водяного насоса.
Проверяем все метки.
Проворачиваем коленвал два оборота и еще раз проверяем метки. Если все совпало и поршня с клапанами не встретились – собираем. Ставим все что сняли в порядке обратном снятию, затягиваем все болты и гайки. Заливаем антифриз. Теперь вы можете без особых усилий поменять ремень ГРМ на Chevrolet Aveo.
Замена ремня ГРМ Шевроле Авео v16 Т своими руками — видео инструкция
Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не .
Замена ремня ГРМ Chevrolet Aveo 1.6
На представленном рисунке рассматриваемый элемент имеет заметные признаки неисправности. Чтобы избежать этого, необходимо время от времени проверять состояние ремня на ТО с помощью диагностик. После блокировки коленвала срываем болт.
Придерживаясь данной инструкции, вы сможете совершить замену расходника самостоятельно.
Если возникнут трудности с проведением такой работы, то рекомендуется обратиться к мастерам на СТО. Подпорка, которая во время проведения процедуры находилась под мотором, убирается. Если отдавать предпочтение таким запчастям, то следует выбирать такую фирму, которая производит их конвейерно.
Далее нужно наживить болт крепления шкива коленчатого вала и, проворачивая его по часовой стрелке, необходимо совместить отметку на шкиве с прорезью на нижней части кожуха ГРМ.
Чтобы ослабить натяжение ременной передачи, необходимо провернуть помпу против часовой стрелки. На следующем этапе выкручиваем болт крепления ролика натяжителя и снимаем натяжной ролик.
Видео замены ремня Chevrolet Aveo
Устанавливаем новый ролик натяжителя на штатное место. Затруднится по этой причине и его запуск. Какой ремень ГРМ купить Предпочтение стоит отдавать оригинальным запчастям, хоть и стоят дороже аналогов.
Оригинальная деталь проходит все тесты на качество, а потому и прослужит дольше. Но и среди неоригинальных ремней отмечены такие экземпляры, которые имеют достаточно хорошее качество. Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик. Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.
С этой целью можно обратиться в автомобильный сервис, но если автовладелец обладает некоторыми навыками и имеет в своем распоряжении нужный инструмент, он вполне может сделать это самостоятельно, сэкономив при этом свои финансовые средства.
chevrolet aveo 1.5 замена ремня грм
Ниже приведены пошагово действия, которые должны быть выполнены во время этой процедуры. Открутив крепежные болты, снять колесо с правой передней стороны авто.
Снять защиту, которая сделана из пластика, предварительно выкрутив крепежные элементы брызговик при этом демонтировать не требуется. Для облегчения работы мотор следует приподнять при помощи домкрата.
Выкрутив болты, снять корпус очистителя воздуха, а также воздуховод. Для этого потребуется отсоединить воздушный датчик температуры. Демонтируем опору двигателя, расположенную справа. Для этого придется отвернуть несколько болтов и гаек.
Инструкция для замены ремня газораспределительного механизма
После того, как мы уберем подушку, мы уже сможем добраться до натяжного ролика Снимаем защитный кожух ГРМ. После этого метки на шестернях распредвалов должны совместиться. После этого нам необходимо зафиксировать коленвал. Вот каким образом этого можно добиться. На пятой передаче вставляем в тормозной диск отвертку. Она должна заклинить диск об суппорт.
Ставить ее следует немного ниже суппорта, так как диск будет вращаться по часовой. После блокировки коленвала срываем болт. В этом момент устанавливаем все необходимые метки. Открутить пластиковую защиту спереди автомобиля.
Теперь рекомендую домкратом чуть поднять двигатель. Снять воздушный фильтр корпус. Выкрутить кронштейн крепления двигателя. Заблокировать маховик подручными средствами. Я использовал отвертку с плоским лезвием. Снять шкив коленвала, открутив крепежный болтик. У меня он крепко засел и я использовал WD, что и вам рекомендую.
