Замена ремня грм ваз 2115. что для этого нужно и как происходит процесс

Что такое ГРМ

ГРМ, он же газораспределительный механизм, это деталь, отвечающая за синхронизацию фаз впрыска и газораспределения в силовом агрегате машины. Для того, чтобы вся система работала как единое целое, необходимо совмещать специальные метки, что и является пунктом ручной синхронизации времени.

Чаще всего сбиваются, когда меняют ремень ГРМ или обрывают его при работающем двигателе. Если вы дважды не проверите, что метки совпадают, двигатель не будет работать должным образом, а это означает, что вам придется снова снимать ремень и собирать все заново.

ПРИНИМАТЬ ВО ВНИМАНИЕ!ГРМ имеет две пары меток, одна из которых находится на шкивах, а другая возле блока. Они должны совпасть в крайнем верхнем положении первого или четвертого цилиндра

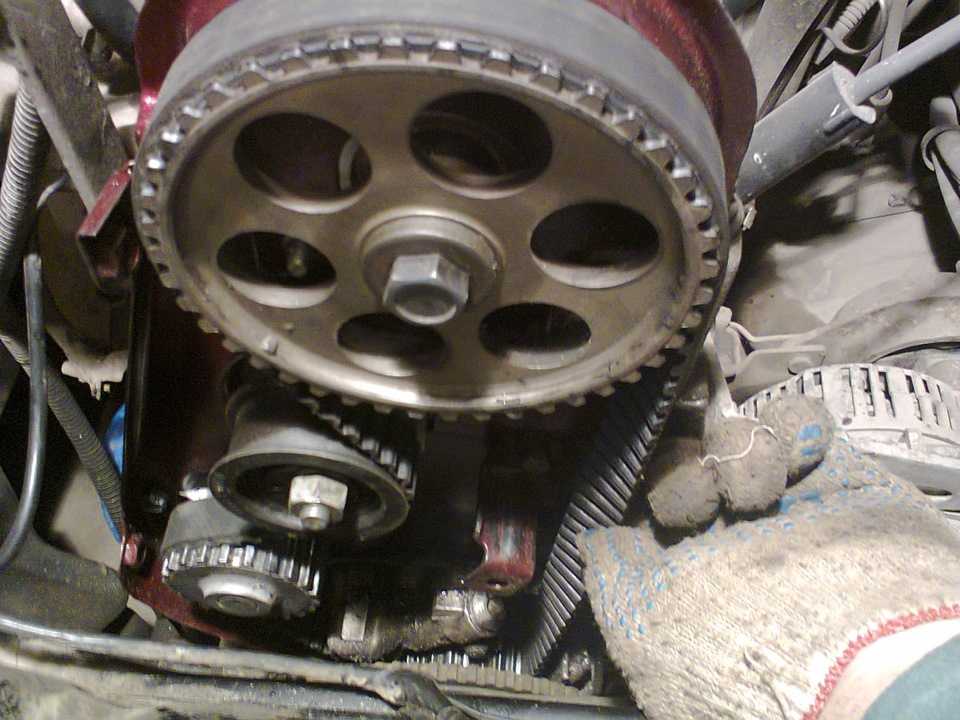

Местонахождение ремня ГРМ

Ремень спрятан под слоем грязи и прочего мусора. Эта крышка изготовлена из пластика и легко снимается, отвинтив крепежные винты. После снятия крышки перед вашим взором предстанет весь механизм ГРМ (кроме поршней, их шатунов, клапанов и так далее, которые расположены в блоке цилиндров). Затем публикуем фото, где хорошо виден ремень (обозначен красной стрелкой), а синей стрелкой обозначен шкив распредвала, зеленой стрелкой обозначен помпа, обозначен натяжной ролик (регулирует натяжение ремня) по желтой стрелке. Запомните приведенные выше детали.

Когда необходимо менять ремень

Осматривать его рекомендуется каждые 15-20 000 км пробега. Визуальные признаки износа очевидны: следы масла, следы износа на зубчатой поверхности ремня (крепления шкивов и удержания ремня), различные трещины, морщины, отслаивание резины и другие дефекты. Производитель рекомендует менять каждые 60 000 км, но мы не рекомендуем такие большие интервалы.

Почему рвется ремень ГРМ

Теоретически ремень ГРМ любого производителя способен выдержать разрывную нагрузку до 1000-1200 кг. Коленчатый вал никогда за свою жизнь не сможет так сильно нагрузить трансмиссию, поэтому причина разрушения кроется либо в некачественном материале, либо в боковых повреждениях. Обычно они приводят к внезапному обрыву, если не следить за состоянием накопителя.

Ролики, а точнее их качество, являются основной причиной поломок. Если роликовый подшипник имеет хоть небольшой люфт, то ремень будет смещаться в поперечной плоскости то в одну, то в другую сторону. Ограничители не дают ему сломать шкивы, но легко может повредить заднюю кромку, оставив царапины и стачиваясь чуть ли не на половину ширины

Поэтому важно при замене ролик менять вместе с ремнем. Кстати, помпа тоже может посадить болванку, но это случается гораздо реже и получается гораздо раньше

Причины выхода из строя ремня ГРМ

Причин возникновения данной поломки на ВАЗ-2115 несколько:

естественный износ;
загрязнение;
попадание масла и посторонних предметов;
отказ насоса;
изменить положение натяжного ролика;
блокировка распредвала или коленвала.

Роль ремня ГРМ, установленного на форсунку автомобиля ВАЗ-2115, заключается в своевременном открытии клапанов двигателя. Он синхронизирует шкив распределительного вала с коленчатым валом

Поэтому важно вовремя менять его при износе, чтобы не было проблем с двигателем

Признаки износа ремня на ВАЗ 2115

Нестабильный запуск двигателя: чрезмерный износ или низкое напряжение исполнительного механизма приводит к сбоям в работе системы зажигания;
Обильный дым из выхлопной трубы из-за расплавления каталитического наполнителя;
Появление сторонних звуков при работе двигателя;
Наличие маслянистых потеков по периметру приводного механизма;
Трещины, обрывы волокон на ремне, сломанные зубья, другие следы износа;
Силовой агрегат не запускается, стартер крутит.

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

Ваз 2110 или, как её прозвали в народе «Десятка», был одним из самых распространенных отечественных автомобилей на наших дорогах. Выпускалось автотранспортное средство с 1995 по 2007 года на заводе АвтоВАЗ. ВАЗ 2110 инжектор, 8 клапанов был своеобразной заменой карбюратору. Главным отличием был тип подачи топлива в цилиндры: в инжекторной версии оно вбрызгивается под давлением. Имея более мощный двигатель, расходуя меньше топлива, ВАЗ 2110 инжектор требует более кропотливого ремонта с применением дополнительного оборудования. Объём двигателя машины варьировался от 1,5 до 1.6 литра. В данной статье мы рассмотрим один из нюансов в ремонте автомобиля, а именно: как выставить зажигание на ВАЗ 2110? Прежде всего, нужно выяснить, какая система зажигания установлена в автотранспортном средстве:

бесконтактная с трамблёром-распределителем: прерыватель поворачивается на несколько градусов и таким образом ставится угол опережения;
бесконтактная электронная система зажигания не имеет трамблёра, а угол опережения выставляется посредством управления ДВС (с помощью датчиков, например, датчика положения коленчатого вала).

Угол опережения выставляется при включенном двигателе без движения автомобиля с вращением коленвала 820-900 оборотов. Величина угла – от 0 +/- 1 до верхней отметки. Если угол установлен неправильно, двигатель будет испытывать перегрев, снизится мощность, увеличится расход топлива, проявится детонирование.

Для начала необходимо с помощью датчиков, например, датчика положения коленчатого вала (регулирует поступление топлива) выставить информацию в блок управления.

Регулировка зажигания ваз 2110 инжектор, 8 клапанов требует некоторых навыков мелкого ремонта автомобиля:

Освободить привод газораспределительного механизма от футляра.
Расстояние между датчиком и зубчатым диском на коленвале не должен превышать 0,5 – 0,7 мм, чтобы импульс датчика мог пройти, и искры образовывались бесперебойно.
Шкив коленвала должен быть на месте, проверить это можно с помощью меток. Метка на маховике должна совпасть с меткой картера КПП, для чего необходимо поворачивать коленвал.
Метка на масляном насосе должна совместиться с приливом блока цилиндра.
Еще одна метка на колесе привода распредвала должна совпадать с приливом крышки ремня ГРМ.
При совмещении всех точек поршни 1 и 4 цилиндров будут размещаться в верхнем положении. Тогда расстояние между зубьями совпадёт с приливом на блоке цилиндра, 20й по счёту зуб сойдётся с датчиком коленвала.
Датчик даёт сигнал в систему управления ДВС о том, что поршень цилиндра номер 1 в верхнём положении в состоянии сжатия.

При работе с током необходимо соблюдать технику безопасности: наденьте резиновые перчатки и выбирайте инструменты с прорезиненными ручками.

Установка зажигания будет полной, если проверить проделанную работу. Точную диагностику можно провести только с помощью компьютера, однако можно оценить функционирование цепей:

проконтролировать контакты (только при выключенном зажигании);
внутри модуля необходимо узнать напряжение на клемме С и В;
чтобы проверить высоковольтный провод, необходимо поместить в колпачок свечу и приставить ее к блоку цилиндров. При включении ДВС с помощью стартера, должна появиться искра. Необходимо проверить все провода. Отсутствие искры должно послужить поводом к проверке или замене системы зажигания;
при продолжении некорректной работы двигателя, нужно проверить систему питания.

На ваз 2110 карбюратор также необходимо выставление меток для регуляции системы зажигания. Следует помнить, что раннее и позднее зажигание ухудшает эргономичность Вашего двигателя, мощность падает. ДВС подвергается воздействию высоких температур и чрезмерных нагрузок. Также возможно возникновение детонации.

Узел зажигания ВАЗ 2110 не подлежит ремонту, возможна только полная замена на новое устройство!

https://youtube.com/watch?v=aIOMGBmM3SM

Метки ГРМ ВАЗ 2114: устанавливаем правильно

Сложного в работе нет ничего – всего есть три метки, на которые и нужно ориентироваться. Этап подготовки к замене заключается в следующем:

Установить автомобиль на ровную поверхность, под левым задним колесом положить упоры.
Ослабить болты переднего правого колеса.
Правую сторону приподнять на домкрате.
Выкрутить окончательно болты и снять колесо.
При наличии демонтировать защиту.
Снять кожух защиты отсека ремня ГРМ – три болта с головкой под ключ на «10».

«Если сделать всю работу аккуратно и зафиксировать валы, то нет нужды выставлять метки» – стандартное заблуждение, но оно имеет место быть при выполнении определенных условий. В большинстве же случаев такой «фокус» не работает, установку валов все равно нужно проводить. Дальнейшая работа проходит в несколько этапов:

Снимаете ремень генератора.
Включите пятую скорость и усадите помощника за руль, пусть удерживает педаль тормоза.
Ключом на «19» выкрутите болт шкива коленчатого вала.
Ключом на «17» ослабьте натяжной ролик.
Снимите ремень ГРМ ВАЗ 2114.

Вот и все, теперь нужно провернуть коленчатый вал до тех пор, покуда не совпадет метка на маховике с прорезью в планке. За этим наблюдаете через специальное окошко, находящееся в картере сцепления. Если проводите регулировку сами, то сначала коленвал вращаете и наблюдаете за тем, когда выемка на шкиве будет смотреть вверх. После этого точную установку через смотровое окно делаете. И не забудьте про распределительный вал – на его шкиве есть метка, которая совмещается с планкой, находящейся на ГБЦ.

Выставив метки ГРМ ВАЗ 2114, можно устанавливать ремень. И не забудьте менять ролик! Старый быстро придет в негодность, в лучшем случае начнет издавать неприятные звуки. В худшем – заклинит и порвет ремень. Установка производится в обратной последовательности

Крайне важно после затяжки убедиться в совпадении всех меток – проверните коленвал на несколько оборотов. Проверьте метки на маховике и распределительном валу

Если они совпадают, то можно колесо и кожух ставить на место.

Согласно предписанию регламентных работ по техническому обслуживанию ВАЗ 2115, замена ремня привода ГРМ должна осуществляться через каждых 40 тыс. км пробега или же через два года эксплуатации, независимо от пройденного расстояния. Однако было бы неразумным придерживаться данных рекомендаций, не заглядывая под капот, пока машина не пройдет указанный километраж. Рекомендуется хотя бы раз в квартал или через каждых 5 тыс. км пробега производить диагностику состояния ремня привода газораспределительного механизма путем его визуального осмотра и проверки его натяжения.

Снимаем старый ремень ГРМ

Порядок выполнения работ

1.Машину устанавливаем на горизонтально ровной площадке, фиксируем ее стояночным тормозом.

2.В моторном отсеке необходимо снять защитную пластиковую крышку ГРМ. Для этого отворачиваем 3 болта ее крепления (ключ на 10).

3.Баллонным ключом слегка откручиваем болты крепления диска переднего правого колеса.

4.Приподнимаем домкратом кузов автомобиля возле правого переднего колеса. Полностью выкручиваем болты, крепящие диск, демонтируем колесо.

5.Откручиваем два болта, крепящие защитный кожух (защиту двигателя) в районе правого переднего колеса.

6.Отгибаем защитный кожух.

7.Ослабляем натяжение ремня генератора, откручивая гайки натяжителя (ключи на 10 и на 13).

8.Смещаем генератор в сторону шкива коленвала.

9.Демонтируем ремень генератора.

10.Теперь нужно демонтировать шкив коленвала. Его крепит болт на 19. Очень часто открутить его достаточно проблематично, так как сам шкив необходимо зафиксировать. В карбюраторных двигателях он имеет отверстия, расположенные по окружности. Здесь проще вставить в одно из отверстий отвертку или ключ, и таким образом его обездвижить. В инжекторных моторах таких отверстий нет, поэтому зафиксировать коленвал можно, либо обездвижив маховик, вставив отвертку между его зубьев и корпусом картера сцепления, либо же уперев ключ (изогнутый торцевой) в правую рулевую тягу, как показано на фото, и провернуть коленвал при помощи стартера.

11.Выкручиваем болт, снимаем приводной шкив генератора, вкручиваем болт обратно.

12.Снимаем ремень привода ГРМ.

13.Отпускаем гайку ролика натяжителя (ключ на 13).

14.Демонтируем ролик натяжителя, а на его место устанавливаем новый, не затягивая гайку его крепления.

15.Теперь необходимо выставить распредвал и коленвал по меткам. Чтобы это осуществить, берем ключ на 17, накидываем его на болт фиксации шестерни распредвала и вращаем его, пока метка на ней не совпадет с выступом на внутренней защитной (металлической) крышке ремня. Далее, этим же ключом, накинутым на болт крепления шкива коленвала, вращаем коленвал до совпадения меток на шестерне привода ГРМ (высверленная воронка) и на корпусе двигателя (отлитый выступ).

16.Дополнительно не помешает убедиться и в соответствии положения маховика. Метка на нем должна совпадать с выемкой на корпусе картера сцепления.

17.Если все в порядке, переходим к установке.

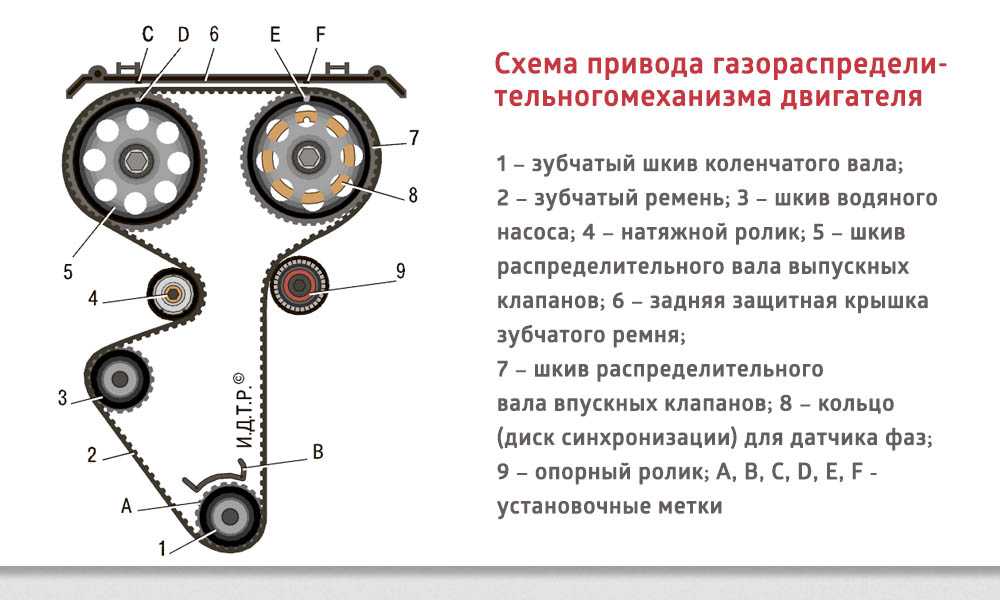

Замена ремня привода газораспределительного механизма двигателя Лада Приора

Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км, а замену ремня — через 200 тыс. км пробега.

При этом необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.

На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедших из строя натяжного/опорного ролика привода ГРМ и насоса охлаждающей жидкости.

Шестигранником «на 5» отворачиваем пять винтов крепления передней верхней крышки привода ГРМ…

…и снимаем ее.
Снимаем правый грязезащитный щиток моторного отсека (см.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…
…и осматриваем ремень на предмет повреждений.

Для замены ремня…

…шестигранником «на 5» отворачиваем два винта крепления передней нижней крышки привода ГРМ…

…и снимаем крышку.
Снимаем ремень привода генератора (см.

…до момента совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке привода ГРМ.
Для контроля положения коленчатого вала…

…вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности отсоединены шланг системы охлаждения и колодки проводов от датчика указателя температуры охлаждающей жидкости и датчика температуры охлаждающей жидкости ЭСУД)…

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.
Чтобы не сбить фазы газораспределения при отворачивании болта крепления шкива привода генератора, помощник фиксирует маховик, вставив через отверстие в картере сцепления между зубьями маховика шлицевую отвертку большого размера.

Отвернув болт крепления шкива привода генератора…

…снимаем шкив…

…и его опорную шайбу.

Накидным ключом или головкой «на 15» ослабляем болт крепления натяжного ролика ремня.
При этом натяжной ролик повернется и натяжение ремня ослабнет.

Снимаем ремень со шкивов распределительных валов натяжного и опорного роликов.
Сняв ремень со шкивов насоса охлаждающей жидкости и коленчатого вала, вынимаем ремень из моторного отсека.

После снятия ремня привода ГРМ коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание утыкания клапанов в поршни.
При замене ремня ГРМ меняем также натяжной и опорный ролики ремня. Отворачиваем болт крепления натяжного ролика и снимаем ролик.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика…
…и снимаем ролик в сборе с болтом и упорной шайбой.

На упорной шайбе ролика выполнены кернения, препятствующие снятию шайбы с болта.
Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления резьбовой герметик. Болт крепления натяжного ролика окончательно не затягиваем.

Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительных валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать…

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.
Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Для натяжения ремня…

…вставляем наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.

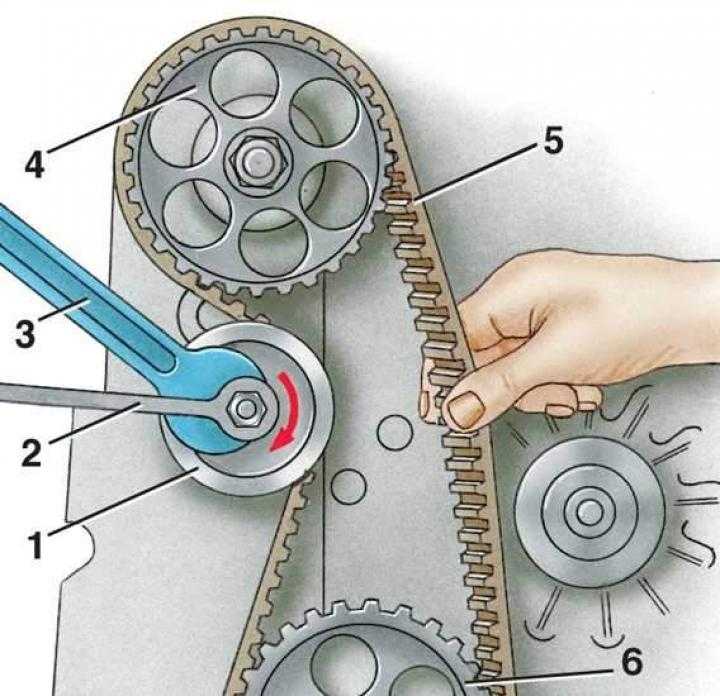

Натягиваем ремень, поворачивая щипцами натяжной ролик против часовой стрелки…

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки…
…и затягиваем ключом болт крепления ролика.

Установив шкив привода генератора, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке.

Проверяем совмещение установочных меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике.

В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.

Этапы установки

Ремень ГРМ устанавливать непросто, есть свои нюансы. Рассмотрение на примере мотора 8 клапанов.

Процесс состоит из действий:

Установить изделие на ролики.
Поставить новый натяжной ролик (если нужно), закрутить гайку крепления не сильно.

Установка натяжного ролика

Убедиться в совпадении меток, по необходимости выставить (на шкиве распредвала и коленвала).
Поправить метку на маховике, если сбилась. Риску видно в лючке на картере, должна быть по центру выреза в виде треугольника.
После проверок меток отрегулировать натяжение ремня. Необходимо затянуть ролик по часовой не слишком сильно, затем — гайку крепления. Для проверки натяжения изделие нужно повернуть. Исправное состояние — поворот на 90 градусов.
Ключом на 19 провернуть коленвал на 2 оборота. Проверить, где находятся метки. Если устройство ослабло — натянуть.
Закрутить гайку крепления ролика натяжителя. Главное — не перестараться, иначе погнется шпилька, изделие будет сползать.

Шпилька натяжного ролика

Установить шкив коленвала, прикрутить его.

Шкив коленвала

Поставить защитную крышку механизма ГРМ.
Вернуть на место ремень генератора. Проверить на наличие повреждений, при необходимости заменить.
Отрегулировать натяжение ремня генератора.
Прикрутить брызговик.
Поставить колесо.
Убедиться, что двигатель работает правильно, если нет — проверить метки.

Некоторые модификации моторов не имеют метки на крышке масляного насоса. Необходимо сделать выступ на маленьком шкиве коленвала в центре разреза.

Когда необходимо менять ремень ГРМ

В руководстве по эксплуатации к ВАЗ-2114 и другим моделям концерна сказано, что подобный расходный материал рекомендуется менять один раз в 50-60 тысяч км. Это примерный срок, который зависит от качества изделия.

Гнутся клапаны на ВАЗовских моторах, которые устанавливаются на переднеприводные модели (в том числе старые) с объемами 1.1 и 1.3 л, двигатель 1.6 и 1.5 — не гнет.

Признаки поломки:

На изделии присутствуют трещины, порезы.

Трещины на ремне ГРМ

Заметно расслоение детали. Менять механизм нужно в короткие сроки.
Зубья на внутренней стороне повреждены, некоторые отсутствуют.

Устройство может прийти в негодность при долгом использовании, неправильно

Зажигание ВАЗ 2110 инжектор, схема, свечи, модуль зажигания ВАЗ-2110

Зажигание ВАЗ 2110 инжектор принципиально отличается от карбюраторных версий. Во первых, в системе зажигания инжекторных “десяток” нет распределителя на валу распредвала и основной катушки зажигания, которые характерны для всех карбюраторных машин. В инжекторных моделях ВАЗ 2110, 2111, 2112 система зажигания построена без использования подвижных элементов.

Особенностью зажигания ВАЗ 2110 инжектор является отсутствие регулировок угла опережения, кроме того инжекторное зажигание “десятки” не требует какого либо обслуживания. Основным элементом всей схемы является модуль зажигания. смотрим фото модуля вначале нашей статьи. Модуль состоит из пары катушек зажигания и электроники, которая управляет распределением высокой энергии на свечи. В свою очередь команды на модуль зажигания ВАЗ 2110 инжектор подает контроллер. Вся схема зажигания далее на нашем изображении.

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея
2 – выключатель зажигания
3 – реле зажигания
4 – свечи зажигания
5 – модуль зажигания
6 – контроллер
7 – датчик положения коленчатого вала
8 – задающий диск
А – устройство согласования

Свечи зажигания инжектора на “десятке” для 8-клапанного двигателя и для 16-клапанного моторов разные по конструкции. Для 8-клапанных инжекторов применяются свечи марки А17ДВРМ. для 16-клапанных силовых агрегатов это свечи АУ17ДВРМ. Последние имеют более компактный размер и откручиваются ключом на 16. В 8-клапнной головке блока цилиндров свечи установлены так же, как и на карбюраторных версиях мотора, а вот в 16 клапанной ГБЦ свечи утоплены вертикально в колодцах головки блока цилиндров. Нормальный зазор между электродами у этих свечей составляет 1,0-1,15 мм.

Искрообразование в инжекторном моторе 2110 происходит сразу в двух цилиндрах. При этом в одном цилиндре искра воспламеняет рабочую смесь на такте сжатия, а на втором цилиндре искра появляется на такте выпуска и никак не влияет на работу мотора, то есть это так называемая “холостая искра”. Таким образом искрообразование происходит по парам, что облегчает всю схему работы силового агрегата. Для этого в модуле зажигания как раз имеются две высоковольтные катушки с постоянным направлением тока. Искра попеременно появляется в 1-4 и 2-3 цилиндрах.

Еще один важный элемент зажигания ВАЗ-2110, это контроллер. Именно контроллер зажигания дает команду на модуль, о том что пора направить ток на те или иные свечи. В контроллер поступает информация с датчиков положения коленчатого вала, датчика массового расхода воздуха, частоты вращения коленвала и наличия детонации. Используется даже информация о температуре охлаждающей жидкости. После обработки всех сведений с датчиков и расчета последовательности срабатывания катушек в модуле, контроллер подает сигнал на модуль, а уже с него идет ток на свечи. Благодаря такой системе зажигания инжекторный двигатель ВАЗ-2110 стабильно и надежно работает.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик
