Сколько можно проехать с порванным пыльником гранаты?

Стоимость деталей

В основном пыльники наружных гранат стоят недорого, цена в среднем колеблется от 400 до 1000 рублей. Дешевле продаются детали неоригинального производства, правда, и качество материала у неоригинала может быть разным.

Есть защитные чехлы ШРУСов, имеющие неоправданно высокую цену, такие детали продаются на дорогие модели авто, или это запчасти оригинального производства популярных брендов. Например, комплект оригинальных пыльников для внедорожника Toyota Land Cruiser автомагазины предлагают купить за 8000 рублей, но не все автовладельцы горят желанием заплатить в общем-то немаленькие деньги за резинотехнические изделия. Некоторые хозяева автомашин находят выход из положения – подбирают чехлы ШРУС по размерам от недорогих иномарок.

Низкое качество металла

Если вам попала дефектная граната, с плохой закалкой, то будет повышенный износ и быстрый выход из строя ШРУСа. Такое чаще бывает на отечественных автомобилях. А что сказать про импортные автомобили?

На иномарках с завода ставят качественные детали, но там тоже выходят из строя «гранаты». Из чего они сделаны? В них установлен сепаратор, шарики, внутренняя и наружная обойма.

Во время работы появляется выработка в определенных местах. Она обычно там, где находится ШРУС, когда автомобиль едет ровно.

Это быстрые разгоны, буксировка приводят к повышенному износу ШРУСов и выработке внутренней и наружной обойм. Появляются лунки под шарики, но в это время граната еще не хрустит. Хруст появляется, когда есть выработка в сепараторе. Он сделан из закаленного металла, но постепенно отверстия под шарики разбиваются.

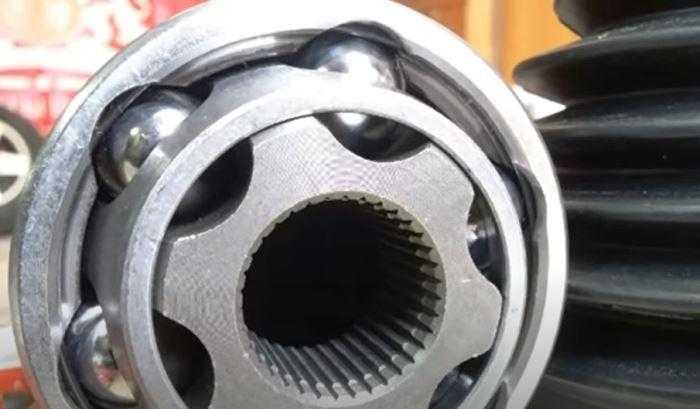

Когда мы поворачиваем на автомобиле под нагрузкой, то шарики смещаются в сепараторе. Отсюда и появляется хруст. Это уже первый звонок к тому, что его скоро нужно менять. Хотя на небольших нагрузках еще можно ездить. Никакими смазками это исправить невозможно, нужна только замена.

Некоторые умельцы пытаются их ремонтировать, изготавливают другие сепараторы. Я советую не заниматься этим, так как по опыту знаю, что отремонтированные детали тоже долго не ходят. Если вы хотите, чтобы ШРУС нормально работал, поставьте новый качественный. Но есть и другие причины поломок.

Нарушение герметичности пыльника (чехла)

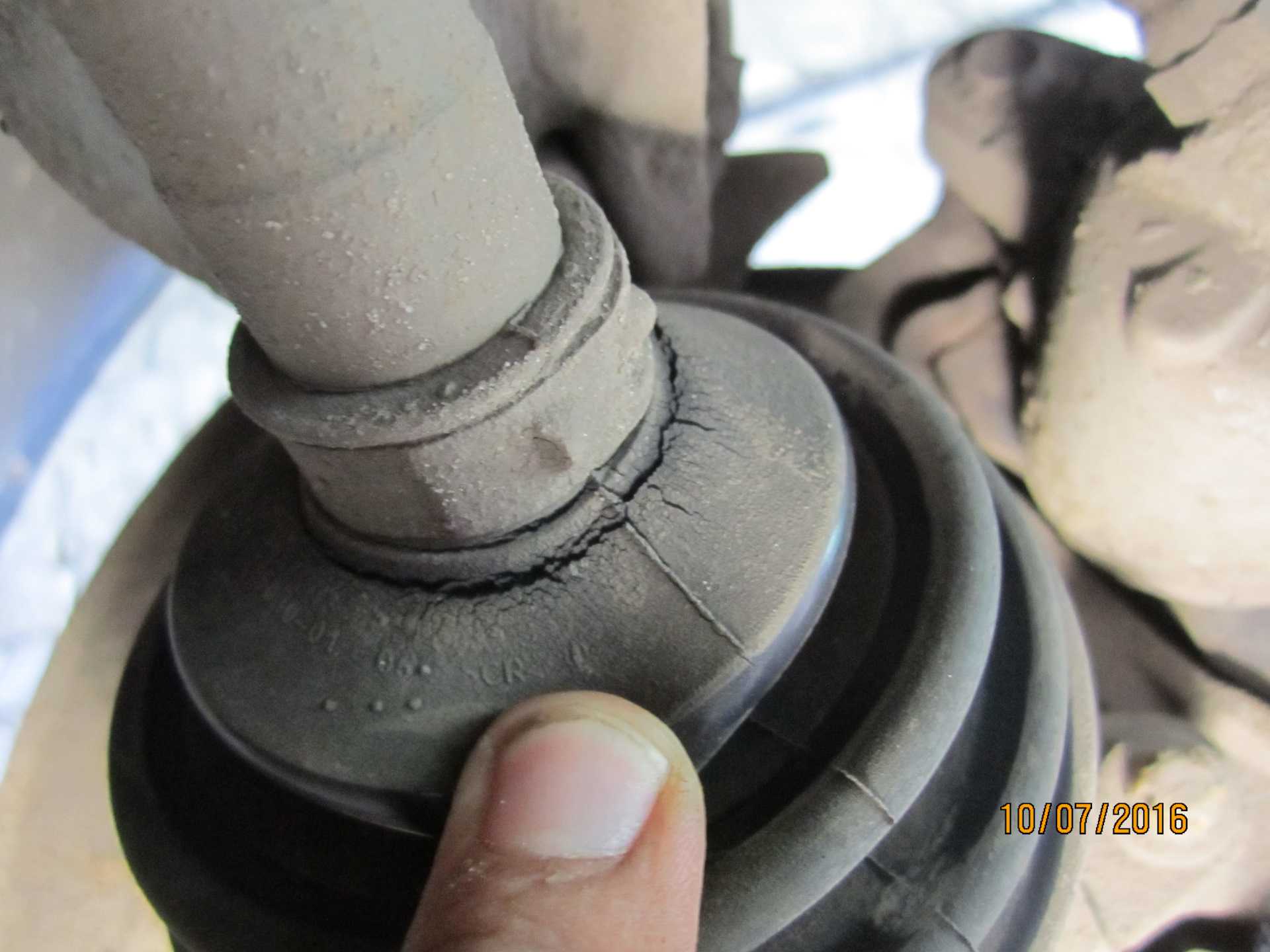

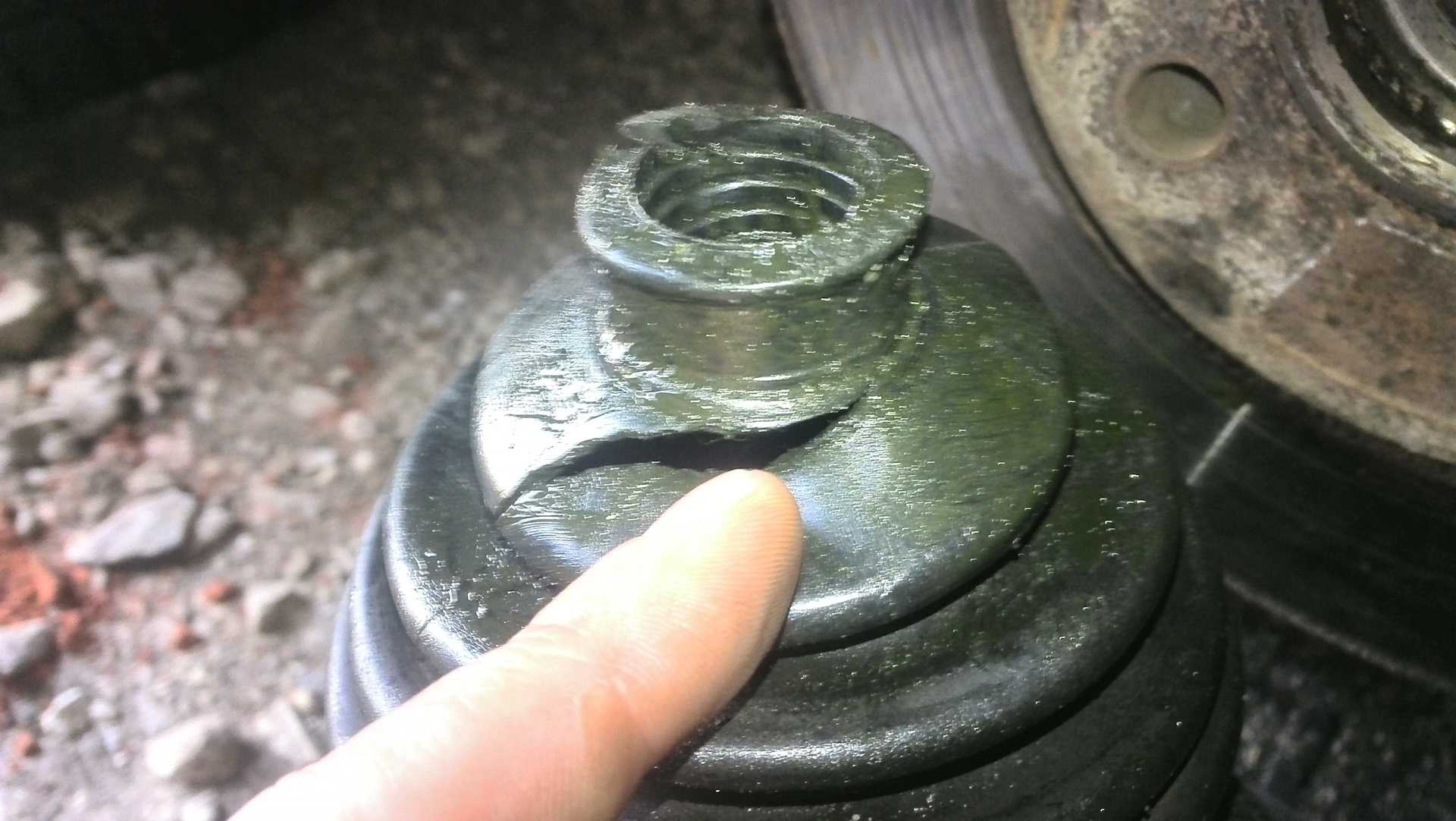

Частой причиной выхода из строя является порванный пыльник. Он разрывается, нарушается герметичность, смазка частично вылетает за счет центробежной силы. И конечно, туда обязательно попадет пыль. Она является абразивом, создающим повышенный износ, выработку.

Если вы поздно заметили, что пыльник порван, то готовьтесь в скором времени менять ШРУС. Если заметили вовремя, то в автосервисе проконтролируйте, чтобы полностью разобрали гранату, промыли детали, набили свежую смазку и установили новый пыльник. По-другому никак не получится.

Я один раз столкнулся с такой проблемой, приехал на станцию и присутствовал при замене. Они хотели заменить пыльник, не меняя смазки. Пришлось настоять на своем, заставить, чтобы они вымыли, смазали и установили. Только после этого можно сказать, что замена пыльника ШРУСа сделана правильно.

Большинство слесарей пренебрегают этими правилами. Вы приезжаете, оставляете машину, слесарь не хочет полностью разбирать, смазку не вымывает, в лучшем случае добавляет свежей, ставит новый пыльник и закрывает. Вы не знаете, что там внутри. В этот момент происходит повышенный износ. Через некоторое врем ваш ШРУС приходит в негодность, а вы попадаете на деньги.

Рекомендации по обслуживанию и замене пыльника ШРУСа

Пыльник ШРУСа – это важная деталь силовой трансмиссии автомобиля. Его задача заключается в защите шарнира ШРУСа от попадания пыли, грязи и влаги, что может привести к его поломке и выходу из строя. Регулярное обслуживание и вовремя замена пыльника ШРУСа помогут продлить срок его службы и предотвратить возникновение серьезных проблем.

Вот некоторые рекомендации по обслуживанию и замене пыльника ШРУСа:

Визуальный осмотр: Регулярно проверяйте состояние пыльника ШРУСа. Осмотрите его на наличие трещин, порезов или других повреждений

Также обратите внимание на уровень смазки внутри пыльника. Если заметите любые повреждения или уровень смазки недостаточный, рекомендуется незамедлительно заменить пыльник.
Проверка шарнира ШРУСа: При осмотре пыльника ШРУСа, проверьте также состояние самого шарнира

Он должен быть свободным от любых повреждений. Если обнаружите любые проблемы с шарниром, рекомендуется обратиться к специалисту для его замены.

Замена пыльника: В случае обнаружения повреждений пыльника ШРУСа, его следует немедленно заменить. Для этого потребуются следующие инструменты:
Набор ключей или рожковых ключей;
Съемник шарнира или специальный приспособление.
Во время замены пыльника ШРУСа необходимо следовать таким шагам:
Отсоедините валом пыльника от моста или коробки передач.
Снимите хомуты, крепящие пыльник к шарниру ШРУСа.
Снимите старый пыльник и очистите его место крепления.
Установите новый пыльник на шарнир и закрепите его хомутами. Убедитесь, что хомуты плотно прижимают пыльник, но не пережимают его.
Проверьте, что пыльник правильно установлен и не имеет видимых повреждений.
Подключите вал пыльника обратно к мосту или коробке передач.
Обратите внимание, что процедура замены пыльника ШРУСа может отличаться в зависимости от марки и модели автомобиля. Для точных инструкций рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться с квалифицированным механиком.

Регулярное обслуживание: Помимо замены поврежденного пыльника ШРУСа, рекомендуется выполнять регулярное обслуживание силовой трансмиссии автомобиля. Это включает проверку уровня смазки в шарнире ШРУСа и его дополнение при необходимости, а также проверку других компонентов силовой трансмиссии на предмет повреждений или износа.

Следование данным рекомендациям поможет поддерживать пыльник ШРУСа в работоспособном состоянии и предотвращать его поломку. Регулярный осмотр и обслуживание деталей силовой трансмиссии важны не только для безопасности и надежности автомобиля, но и для экономии средств на возможных ремонтах.

ШРУС: в чем опасность его поломки и как не допустить серьезного ДТП?

Шарнир равных угловых скоростей, то есть ШРУС или граната – одна из составляющих ходовой части автомобиля. Посредством ШРУСа происходит передача крутящего момента на колеса. Соответственно, выход этой детали из строя приведет к тому, что автомобиль не сможет продолжать движение.

Само собой разумеется, ШРУС не ломается за одну секунду. Сначала появляются признаки, свидетельствующие о том, что время «жизни» гранаты начало обратный отсчет. Остаться незамеченными они могут только если водитель крайне невнимательный и всегда ездит с громко включенной музыкой

Во всех остальных случаях внимание автовладельца непременно привлечен характерный хруст, усиливающийся при наборе скорости, проезде препятствий и на поворотах

Другое дело, что далеко не все водители спешат в автосервис, едва только диагностируют поломку ШРУСа на слух. Кто-то делает вид, что не заметил неприятного звука и откладывает замену детали (именно замену, поскольку ремонт ШРУСа невозможен) до лучших времен, кто-то смотрит на тахометр и ждет, когда тот покажет 100 тысяч км пробега. Почему? Потому что теоретически регламент замены гранаты приходится именно на эту отметку, но по факту время замены может подойти и через полгода эксплуатации автомобиля и даже на следующий день после его покупки, ведь всегда возможен производственный брак детали или ошибка, допущенная при сборке узла.

Помимо гарантийных неисправностей, на срок службы ШРУСа влияют особенности вождения. Агрессивная езда с постоянными разгонами и экстренными торможениями, резкие вхождения в поворот и частая езда по бездорожью (как, собственно, и по российским дорогам) буквально убивают гранату на глазах. Многие водители вынуждены менять ШРУС по два-три раза в год.

Еще один фактор, от которого зависит продолжительность жизни шарнира равных угловых скоростей, – целостность его пыльников

Многие автовладельцы не считают пыльник слишком уж важной запчастью, и очень напрасно. Пыльники – это своеобразные капюшоны, закрывающие особо уязвимые механизмы, в частности, ШРУС, от пыли, грязи, реагентов и мусора, летящих с дороги

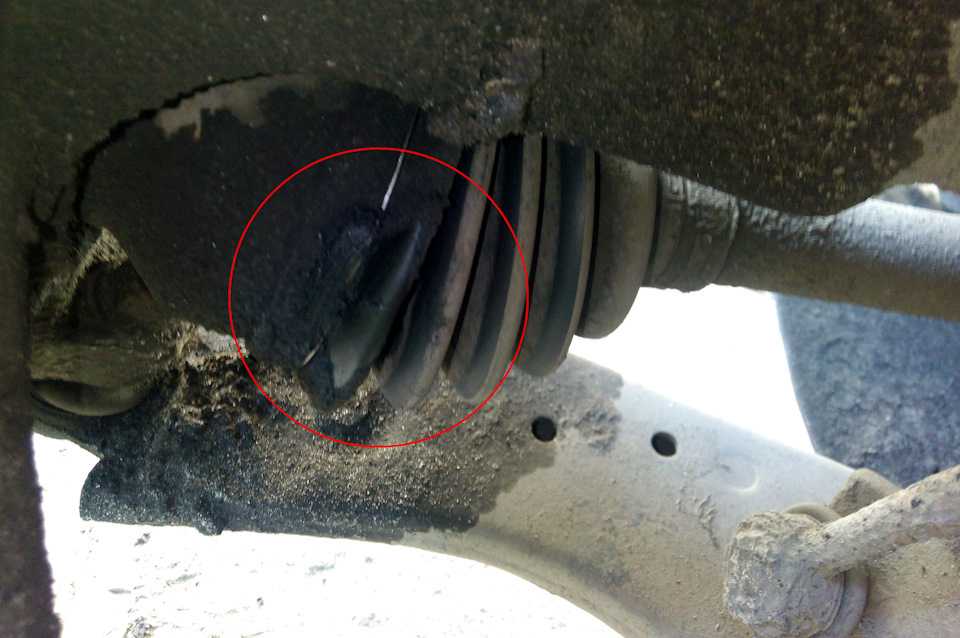

Если пыльник протирается или рвется – а это происходит довольно часто – механизм оказывается беззащитным. Мелкие частицы, попадающие в него, становятся абразивом, а влага усугубляет процесс выхода из строя. Поэтому замена пыльника – самое правильное, что можно сделать, заметив его повреждение – это обойдется гораздо дешевле замена ШРУСа.

Что же будет, если на свой страх и риск продолжать ездить с хрустящей гранатой? Могут отвалиться иголки роликовых подшипников. Это опасно тем, что они попадут в корпус коробки, а оттуда, вместе с маслом, под напором, поднимутся к шестеренкам и выведут агрегат из строя. Тогда придется менять не только ШРУС, но и коробку, что гораздо дороже, дольше и сложнее.

Еще более печальный сценарий развития событий при езде с хрустящим ШРУСом: внезапное заклинивание. Это весьма частое последствие легкомыслия водителя, которое может произойти на любой скорости и в любом месте. Представьте сами, что произойдет с автомобилей, водителем, пассажирами и другими участникам движения, если колесо машины заклинит на скорости 80, 100, 150 км/час?

Вывод может быть только один: следите за состоянием гранаты – проверяйте и своевременно меняйте пыльники, прислушивайтесь к звукам, исходящим от колес и не затягивайте с заменой ШРУСа, если таковая необходимость заявит о себе.

Источник

Замена пыльника ШРУСа своими руками

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

1. Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
2. Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
3. Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
4. Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
5. После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

Замена пыльника ШРУСа своими руками

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

Процедура замены пыльника наружного ШРУСа

Для замены пыльника шарнир придётся демонтировать с вала привода.

Встречаются «расстёгивающиеся» конструкции ремонтных чехлов, но они ненадёжны и мало распространены.

• машина устанавливается на домкрат и страхующую подставку, предварительно для удобства лучше ослабить колёсные и ступичные гайки, если нет инерционного электро- или пневмоинструмента;
• снимается колесо и отворачивается гайка ступицы;
• отсоединяется крепление поворотного кулака к рычагу подвески, после чего шлицы привода можно извлечь из соединения со ступицей.

Дальше можно поступить двумя способами, разной степени удобства и скорости выполнения.

Со снятием шарнира

Можно извлечь привод в сборе из коробки передач или редуктора, комфортно расположить его на верстаке и дальше работать более уверенно. Но дополнительные операции и возможность их избежать при наличии навыка или приспособлений позволяют этого не делать.

Если привод всё же решено снять, то его необходимо выдернуть из зацепления с полуосевой шестерней дифференциала, что не всегда легко из-за возможных деформаций стопорного кольца, предварительно слив часть масла из коробки. К тому же категорически не допускается тянуть за вал, это лишь разрушит внутренний шарнир.

Привод вынимается нанесением ударов вдоль внутреннего шарнира в его наружную обойму. Или упором туда же подходящего воротка, иногда со специально обточенным фигурным концом.

Со снятого привода снимается наружный ШРУС, удары наносятся вдоль вала в его внутреннюю обойму. После этого останется лишь удалить остатки чехла, промыть детали, смазать и установить новый чехол в отведённые для него канавки на валу и корпусе ШРУС.

Замки хомутов могут иметь различную конструкцию, иногда потребуется наличие специальных щипцов для их правильной установки и затяжки.

Без снятия полуоси

Операции выполняются те же, но при этом приходится работать под машиной, что не добавляет удобства. Основной проблемой может стать сбивание со шлицов наружной «гранаты», ведь в таком положении очень трудно удерживать вал, чтобы не выскочила из коробки внутренняя, облив всё вокруг трансмиссионным маслом.

Но опытные мастера справляются, обычно работая вдвоём, один удерживает вал, второй наносит удары.

Можно применить приспособления для снятия ШРУС, но его целесообразность выглядит спорно. В тяжёлых случаях оно не помогает, а в простых ШРУС и так сходит с одного-двух ударов.

Последствия езды с порванным пыльником

Как правило, наиболее сильно подвержены износу те детали автомобиля, на которые постоянно попадает вода, дорожные реагенты и т.д. По этой причине отдельно следует выделить ШРУСы, шаровые опоры, а также места соединений рулевых тяг с валом в корпусе рулевой рейки.

Чтобы понять, можно ли ездить с порванным пыльником ШРУС, достаточно вспомнить про подшипники в устройстве ШРУСов. Не трудно догадаться, что попадание воды в «гранату» приведет к вымыванию смазки ШРУС, далее начинается сухое трение и усиленная коррозия. Если к этому добавить песок, действующий в качестве абразива, в подобных условиях срок службы ШРУС  сильно сокращается. Результат – сначала «граната» хрустит, далее ШРУС начинает стучать, после чего может произойти полное разрушение данного элемента.

Вполне очевидно, особенно с учетом высокой стоимости детали, что если порвался пыльник ШРУСа, ездить на автомобиле настоятельно не рекомендуется до замены поврежденного пыльника. Иногда бывает достаточно проехать несколько десятков километров по мокрой дороге, чтобы ШРУС захрустел в результате попадания под пыльник мусора и воды.

Что касается шаровой опоры, данная деталь фактически является шарниром. При этом шаровые опоры испытывают достаточно серьезные нагрузки. Если происходит разрыв пыльника шаровой, пыль, влага, песок и грязь быстро разрушают сферический наконечник.

В результате шаровая опора сильно изнашивается изнутри, ресурс сразу сокращается практически до ноля. Как правило, с поврежденными пыльниками шаровые стучат уже через 300-500 км. пробега по мокрой дороге. Если же до разрыва деталь уже отходила какое-то время, выход шаровой из строя может произойти и раньше. При этом когда «палец» шаровой начнет болтаться в своем корпусе,  повышаются риски его выпадения. Если шаровая развалится, колесо автомобиля может попросту отпасть, что представляет большую опасность.

Порванный пыльник рулевой рейки будет означать, что влага и грязь будут попадать внутрь корпуса и воздействовать на вал рейки. На начальном этапе начинается коррозия, далее разрушаются сальники и уплотнители. Если рулевая рейка с ГУРом, возникают утечки рабочей жидкости, что потребует ремонта рулевой рейки или полной ее замены. В отдельных случаях работа без масла в ГУР также может вывести из строя насос гидроусилителя.

Если же рейка без ГУРа или на машине установлен ЭУР, сначала можно столкнуться со стуками рулевой рейки и шумами, скрипами при повороте колес, далее становится все тяжелее поворачивать рулевое колесо. В свою очередь, на автомобилях с электроусилителем руля в подобной ситуации сильнее изнашивается сам усилитель рулевого управления. Причина — повышенные нагрузки.

В любом случае, езда с порванным пыльником рулевой рейки неизбежно приведет к тому, что рулевая рейка достаточно быстро выйдет из строя. По этой причине необходимо отказаться от эксплуатации авто до момента полного восстановления пыльников.

Проблемы шести шариков

Они заключаются не в том, что, строго говоря, даже этот тип шарнира не идеален по геометрии вращения. Такой мелочью можно пренебречь, она практически не проявляется и при запредельных для всех прочих устройств углах перелома валов. Но все прочие плюсы и минусы стоит указать.

Достоинства

Как уже упоминалось, данный ШРУС допускает значительные углы работы, что очень важно для привода управляемых колёс. Чем больше их отклонение от оси привода, тем меньше радиус разворота автомобиля

При этом узел не будет подвержен саморазрушению из-за паразитных вибраций крутящего момента.

Шесть небольших шариков более равномерно распределяют нагрузку между собой, что позволяет при том же значении передаваемого момента сделать узел компактным. В современном автомобиле не так много свободного места между рычагами и шарнирами подвесок. Масса тоже имеет значение, поскольку она в чистом виде будет неподрессоренной и повлияет на плавность хода.

Малый размер шариков и канавок также сводит к минимуму потери на трение. Даже при передаче значительной мощности ШРУС Бирфильд мало нагреваются, что упрощает требования к смазочным материалам.

Недостатки

Изготовление шарниров подобного типа требует прецизионного оборудования. Шарики движутся в прорезях по сложным траекториям, обеспечение этого потребует специфического и дорогого станочного парка. Качественный шарнир обойдётся недёшево.

Высокая точность изготовления оставляет небольшие запасы на износ. Это вынуждает увеличивать твёрдость поверхностей качения, чтобы избежать появления нежелательных люфтов в соединении. А совмещение в одном узле трения качения и скольжения накладывает ограничения по свойствам используемой смазки.

Герметизирующие чехлы

Шарнир работает в условиях сильного внешнего загрязнения. Зона, где он расположен, подвержена бомбардировке узла пылью, песком и гравием, сюда же летят потоки воды из-под колёс. Защититься от подобных воздействий можно лишь применив полностью закрытые эластичные чехлы. Причём они должны обладать как прочностью на разрыв и ударные воздействия, так и упругостью, чтобы скомпенсировать угловые и линейные перемещения в шарнире. Сколько можно ездить, если порвался пыльник ШРУСа рассмотрим подробнее.

Из чего изготавливается пыльник

Чтобы пыльник на протяжении долгого времени не изнашивался и справлялся с возложенными на него задачами, он должен быть гибок и устойчив к агрессивному воздействию среды. К такому роду воздействий можно отнести:

• Высокую температуру. Пыльник не должен плавиться, рваться и трескаться;
• Низкую температуру. Характеристики пыльника не должны ухудшаться при низкой температуре;
• Воздействие на излом. При воздействии на излом пыльник не должен порваться или потрескаться, поэтому он выполняется в форме гармошки;
• Трение. В процессе работы с элементами пыльника соприкасаются детали подвески. При этом он не должен протираться.

Все перечисленные выше характеристики характерны для резиновых материалов. Ранее пыльники выполнялись из чистой резины, в современных автомобилях часто используются силиконовые варианты. Интересно, что современные пыльники способны проработать до 150 000 пробегов и даже более.

Разборка и снятие пыльника внешнего ШРУСа

Загнать машину на смотровую яму или эстакаду, поставить на ручной тормоз. Под колёса обязательно установить упоры. Для максимальной безопасности, можно установить первую передачу.

Следующим шагом ослабляем гайки, затягивающей ШРУС, а также снимаем колпачок, обеспечивающего надёжность крепления привода. Приподнимаем домкратом авто, устанавливаем подпорки под пороги. Снимаем колесо, выпрессовываем шаровой узел рулевой тяги. Откручиваем два болта крепления к ступице шаровой нижней опоры.

Оцениваем состояние нижней опоры. Снимаем ступицу со шлицов на приводном вале. Существует два способа разбора привода, использующиеся исключительно в отношении внешнего ШРУСа:

Первый способ — сбивание наружной гранаты без вытягивания ШРУСа, находящегося внутри:

1. Снять хомуты, на пыльнике внешнего шарнира, разрезать и вытереть избыток смазки, присутствующей на шарнире.
2. Крепко зажать вал газовым ключем.
3. Сбить молотком ШРУС.

Минусы данного метода:

• недопустим слив с коробки масла;
• сбивание гранаты является очень неудобной операцией.

%rtb-4%

Второй способ — подразумевает полное извлечение привода:

1. Загнать монтировку между корпусами коробки передач и внутренним шарниром.
2. Вытягиваем вал, являющийся частью коробки передач. Это осуществляется с помощью простых движений вперед и назад.
3. Полностью снимаем привод.

Действия автовладельца

Когда возможен риск разрыва пыльника, не следует отправляться в дальнюю дорогу. Следует подстраховаться, и на всякий случай укомплектовать автомобиль аварийным запасом материалов. В таком комплекте должно находиться:

— кусок плотного полиэтилена— специальный пистолет, чтобы можно было внести смазку, также для этого можно применить пустую трубку— изолента или скотч— крепкая веревка— тряпки— специальная густая смазка

Для того, чтобы на время устранить неисправность автомобиль ставится на ручной тормоз, а колеса блокируются против откатами. Нужная сторона поднимается домкратом, и дополнительно устанавливается подстраховка из любого жестокого предмета. Место разрыва очищается тряпками от вытекшего масла, после чего пистолетом или при помощи трубки вносится нужное количество смазки под пыльником. Далее в 2-3 слоя пыльник оборачивается плотным пакетом и фиксируется изолентой. Растянутая гармошка складывается и несколько раз прокручивается колесо. Крепкую тонкую веревку заводят в каждое углубление гармошки для дополнительной фиксации.

Такой процедуры хватить чтоб доехать до мечта ремонта. Цена на пыльник не высокая как впрочем и на замену этого пыльника.

Мой вам совет. Любому водителю я бы посоветовал хотя бы рас в месяц производить визуальный осмотри всех важных узлов. Это позволит избежать ненужных поломок и
