Ролик грм гранта 16 клапанная. когда менять ремень грм на лада гранта: рекомендации завода и грантоводов

Решение проблемы

Избежать регулярных соприкосновений с описанной проблемой можно. Для этого существует несколько выходов.

1. Замена генератора. Подойдет для тех, кто приобрел машину с генератором ЗиТ. Новые Гранты с 2013 года начали оснащать генератором от Бош.
2. Замена подшипника на генераторе. Этот вариант, как и последующие два, грозят потерей гарантии.
3. Уменьшить натяжку ремня за счет более тонкого крепления.
4. Установить натяжитель от Калины.

В отношении третьего пункта некоторые мастера не озадачиваются поиском подходящего варианта. Самостоятельно исправляют штатное крепление, при помощи болгарки и точила делают его более тонким. Для реализации четвертого варианта обращаются на СТО (тоже с потерей гарантии) или производят все манипуляции самостоятельно.

Установленный в Ладе Гранта натяжитель ремня генератора от Калины не избавит владельца автомобиля от забот. В новой конструкции пристального внимания требует кронштейн. Срок его службы ограничен. Он подвержен деформациям в течение эксплуатации и восстановлению не подлежит, только полной замене.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

1. В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
2. Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
3. С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой. Автолюбители рекомендуют приобретать комплектующие марки Gates из США

Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров)

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Когда и зачем менять ременную передачу

На Лада Гранта в качестве передаточного элемента используется ременная передача. Она имеет несколько преимуществ перед цепью:

• нет необходимости в нанесении смазки, что дает возможность вынести привод ГРМ на наружную сторону силового агрегата;
• простота замены;
• бесшумная работа.

Но ресурс у ремня намного меньше. Поэтому за его состоянием нужно следить и вовремя менять.

В инструкции по эксплуатации Лада Гранта рекомендуемые сроки замены – 60 тыс. км пробега. Но не стоит замену производить, когда будет достигнут максимальный пробег. Она может понадобиться раньше в зависимости от качества ремешка и эксплуатационных условий. Поэтому рекомендуется периодически проверять его состояние – через 15 тыс. км.

Чтобы проверить состояние ременной передачи, нужно открутить винты крепления и снять защиту с привода ГРМ. Затем поддомкратить правое переднее колесо, включить скорость, чтобы через коробку передач можно было вращать валы. Далее следует прокрутить колесо. Во время вращения ищем признаки, по которым принимается решение о замене:

трещины, надрывы на поверхности;

• обтрепанные боковые стороны;
• отслоение материала от основы:
• стертые и отсутствующие зубья;
• нет возможности натянуть ремень до нормы.

Существует ряд факторов, которые сокращают срок службы ременной передачи:

• Некачественный материал, из которого изготовлен ремень. Порой производители используют сырье низкого качества, не отвечающее требованиям, поэтому изделие быстро приходит в негодность.
• Неправильная установка ременной передачи. При неплотном прилегании к шкивам и роликам обтрепываются боковые стороны.
• Тяжелые условия эксплуатации, при низких температурах, по бездорожью, в условиях городских пробок и т.д.
• Эксплуатация при повышенной влажности.
• Износ ускоряется при повышенной температуре подшипников во время их работы.

При обнаружении перечисленных признаков изношенности ременной передачи следует заменить его до достижения рекомендуемого пробега. Если этим пренебречь, то может произойти обрыв ремня. В этом случае распредвал останавливается, а коленвал продолжает вращаться. Клапаны встречаются с поршнями и с большой силой по ним бьют. В итоге клапана гнутся и повреждаются поршни. Все это грозит капремонтом двигателя.

Обрыв ремня происходит не только по причине его износа, но и когда клинит помпу или ролики. Поэтому специалисты рекомендуют менять все детали.

Когда менять ремень ГРМ.

Процесс сборки механизма

Все манипуляции осуществляются по обратному порядку.

1. Убеждаемся в корректном расположении меток.
2. Устанавливаем новый натяжной элемент (ролик).

Навеску ремня начинаем с надевания на шестерню коленчатого вала. Затем, поддерживая «расходник» рукой, «накидываем» на шлицы шестерни распределительного вала. Последним действием поджимаем ремень роликом. Данный элемент наделен парой отверстий, внутрь которых возможно завести вилку или, как вариант, плоскогубцы для фиксации эксцентрика в натянутом положении ремня. Затягиваем болт с одновременным удержанием ролика.

Убеждаемся, что замена ремня ГРМ в авто LADA Granta прошла успешно, посредством вращения механизма на два полных оборота (вручную). Проверяем совмещение меток и рисок (на маховике и смотровом окне).

Заметим один нюанс: возможно отклонение на пару миллиметров риски на распределительном валу относительно метки, нанесенной на корпус головки блока Лада Гранта. Этот допускается. Если расхождение приравнивается к 10 мм, то некорректный монтаж ремня сразу виден. Для его устранения ослабляем ролик и переставляем ремень на 1 зуб в требуемую сторону. По достижении правильной установки продолжаем дальнейшую сборку.

Когда осуществляется замена ремня ГРМ, обеспечивающего привод генераторного узла, учитываем факт отсутствия механизма натяжения. Для целей натяжки подаем корпус устройства максимально близко к моторному блоку. После этого надеваем ремень на генераторный шкив полностью, а вот на шкив коленчатого вала частично. За счет последующего проворачивания вала ремень своими руками надевается на обозначенный шкив.

На этом замена ремня ГРМ завершена и Лада Гранта готова к запуску мотора.

Аналогичная замена ремня ГРМ в моторах 16 клапанов наделена рядом нижеприведенных отличий.

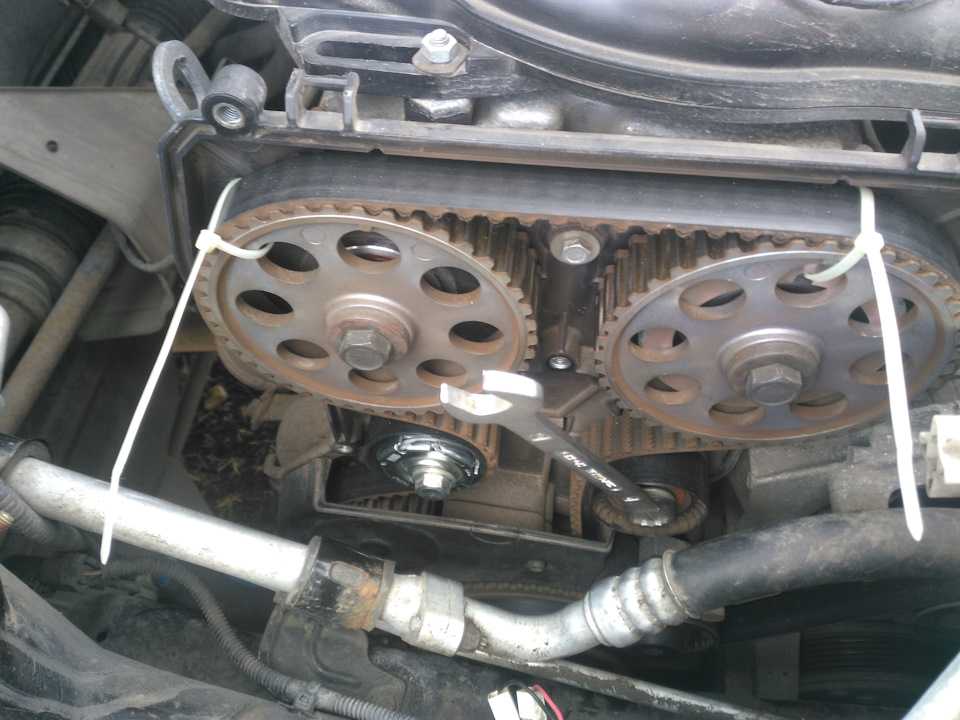

Поскольку ГРМ располагает двумя распределительными валами на Лада Гранта, то и меток на их шестернях тоже две

Проверять правильность установки следует у обеих.

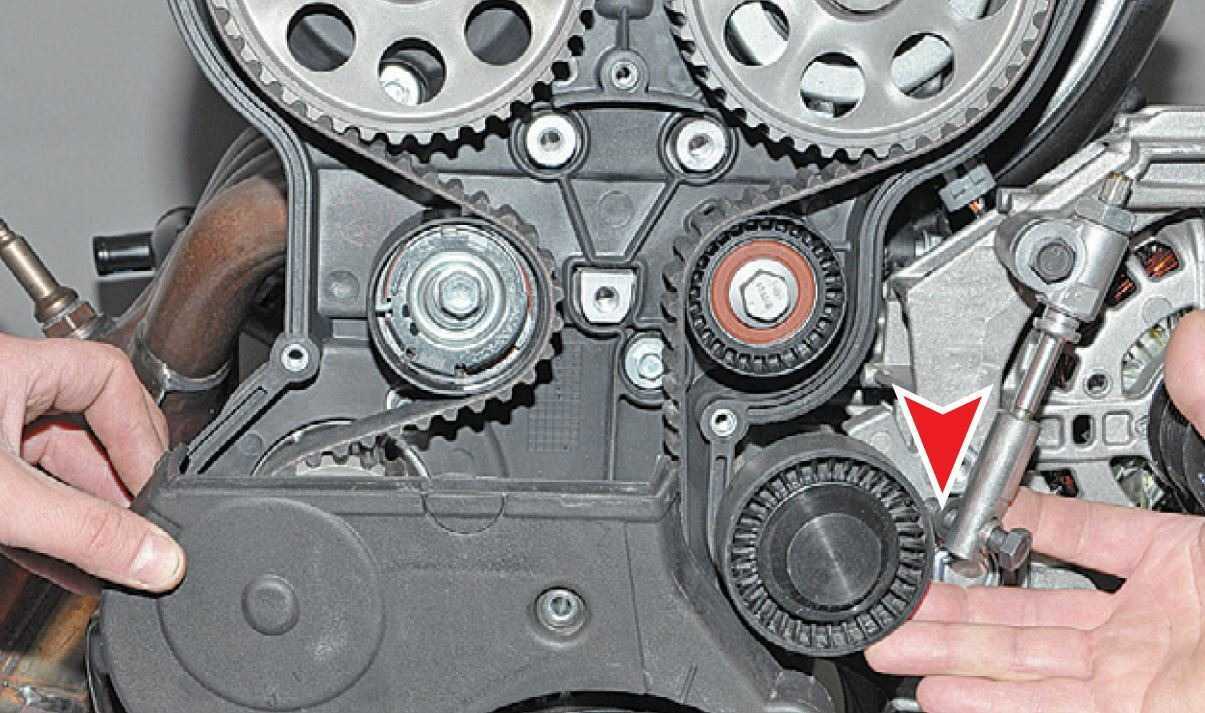

Замене подлежат уже два ролика: обводной с натяжным.
Процедура навески ремня кропотливее, поскольку предполагает учет правильности надевания ремня на зубья обеих шестерен распределительных валов с предварительным пропусканием ветви мимо ролика, служащего в роли обводящего.
Обращаем внимание на загрязненность участка головки мотора, расположенного под шестернями валов. Если таковой факт присутствует, протираем участок и внутреннюю поверхность защитного кожуха.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

О двигателях Лада Гранта

Для комплектации этой модели производители выпускают пять модификаций бензиновых силовых агрегатов. Все они имеют инжекторную систему питания, рабочий объём этих моторов равен 1600 см 3. Две модификации имеют по 8 клапанов в головке блока цилиндров, остальные по 4 клапана на цилиндр, то есть всего их в головке 16 клапанов. Привод механизма ГРМ всех моторов осуществляется зубчатым ремнём.

Рассмотрим более подробно 8 клапанные модификации силовых агрегатов Лада Гранта.

• Мотор с индексом 11183-50 устанавливают на машину с начала её производства. За основу взят вазовский ВАЗ 2111 с небольшими доработками. Мощность этого мотора составляет 82 л. с. Существенно изменились в лучшую сторону выбросы в атмосферу отработанных выхлопных газов. Мотор показывает лучшую динамику и экономичность. В поршнях предусмотрены углубления, поэтому обрыв ремня не провоцирует повреждения в клапанном механизме. Имеет несколько повышенную шумность в работе, требуется периодическая регулировка зазоров в клапанном механизме.
• Дальнейшая модернизация мотора ВАЗ 2114 получила индекс 11186. Мощность его стала равной 87 лошадок. Изменениям подвергли шатунно-поршневую группу силового агрегата, вес которой уменьшили примерно на 30%. Это не только улучшило экологические показатели двигателя, но и снизило шумность во время работы, расход топлива, но немного снизился ресурс мотора. Из-за уменьшения высоты поршня отсутствуют углубления в его головке, поэтому обрыв зубчатого ремня будет всегда сопровождаться повреждениями клапанов.

16 клапанные моторы Лада Гранта:

• ВАЗ 21126 является доработанным движком ВАЗ 21124, который специалисты считают лучшим мотором из всех, которыми комплектуют Гранты. Мощность силового агрегата выросла до 96 лошадей. Этого добились увеличением числа клапанов на один цилиндр, благодаря чему улучшилась наполняемость цилиндров рабочей смесью и быстрый отвод отработанных газов. Поршня не имеют углублений поэтому загиб при обрыве ремня будет неизбежным явлением.
• Доработка 21126 мотора получила индекс ВАЗ 21127, мощность которого стала равна 106 лошадиных сил. Движок стал лучше тянуть на низких оборотах. Проблема загибания клапанов при повреждении клапанов осталась.
• ВАЗ 21126-77 представляет собой двигатель для Лада Гранта Спорт, мощность которого равна 120 л. с. Кроме увеличенного показателя мощности, он ничем не отличается от 21126 модели. Обрыв привода механизма ГРМ всегда сопровождается повреждениями в клапанном механизме.

О двигателях

При начале проектирования ВАЗ 2190 за основу взяли предыдущую модель этого завода Лада Калина. В продаже Гранта появилась в конце 2011 года. Покупателю предлагают выбрать силовой агрегат из пяти разных моторов, которые могут быть:

Следует отметить тот факт, что рабочий объем всех устанавливаемых двигателей на Лада Гранта равен 1600 см 3.

• Первый мотор из списка ВАЗ 11183-50, это прошедший доработку агрегат ВАЗ 2111. Конструкторам удалось улучшить не только экологические показатели, но и надёжность силового агрегата. В приводе ГРМ 8 клапанов, которые требуют периодической регулировки. Специалисты и владельцы автомобиля отмечают высокую шумность мотора. Обрыв ремня в приводе ГРМ не вызывает повреждения клапанов или других деталей механизма.
• Второй двигатель из списка ВАЗ 11186 представляет собой улучшенный мотор ВАЗ 2114. Восемь клапанов в ГРМ, повышена мощность двигателя, улучшена экологичность, топливная экономичность, снижен шум работающего мотора. При обрыве гнёт клапана, поэтому замена ремня ГРМ на Лада Гранта должна быть выполнена своевременно.

А также встречаются моторы с 16 клапанами в головке блока цилиндров. Одним из лучших среди них считается ВАЗ 21126, это модернизация мотора серии 21124. Все положительные моменты этого движка портит повреждения клапанного механизма при обрыве ремня ГРМ. Силовой агрегат ВАЗ 21127 это модернизация 21126, который стал мощнее, но гнёт клапана при обрыве ремня в ГРМ. Серия движков ВАЗ 21126-77 предназначена для вариантов Гранта Спорт, также на них повреждаются клапана при обрыве ремня.

Диагностика газораспределительного механизма

Проверять техническое состояние узла ГРМ на автомобиле Лада Гранта нужно каждые 15 тыс. км. Делается это следующим образом.

1. С помощью домкрата поднимается правая передняя часть автомобиля, чтобы колесо можно было вращать.
2. Включается 4-я или 5-я передача.

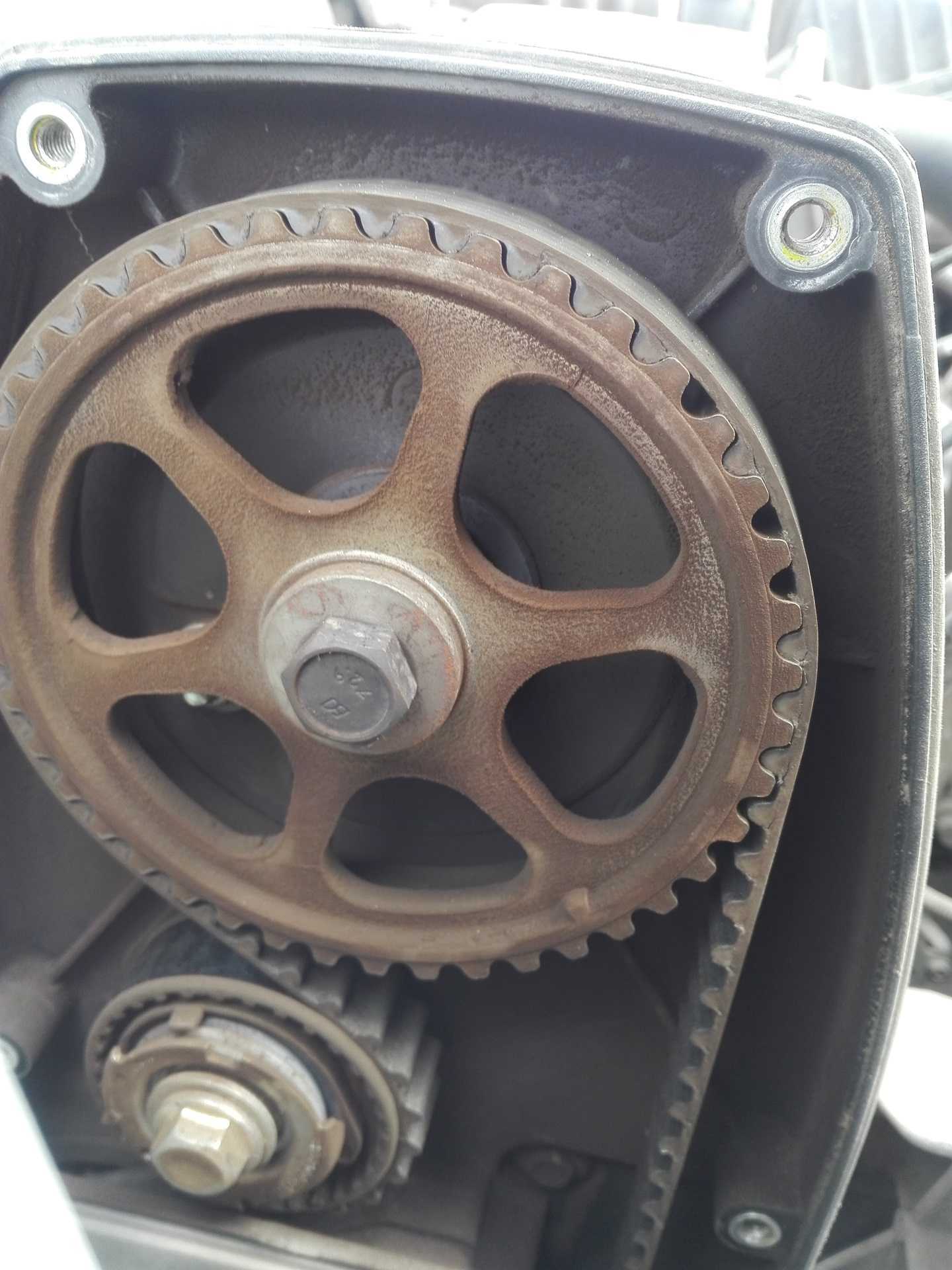

3. С механизма ГРМ снимается защитная пластмассовая крышка.
4. Вручную вращая колесо, заставляют крутиться коленчатый вал, что дает возможность изучить рабочее состояние ремня с обеих сторон.

Если при визуальном осмотре выявлены дефекты в виде отслоений резины, поломанных зубцов или трещин, ремень следует заменить безотлагательно, невзирая на пробег автомобиля. В случае ослабления натяжки его следует обязательно подтянуть. Пользуясь случаем, не помешает обследовать и установленный поблизости ремень привода генератора, период замены которого составляет 30 тыс. км независимо от того, в каком тот находится состоянии.

В результате резкой перегрузки ремень ГРМ обрывается — последствия непредсказуемые. При самом несчастливом стечении обстоятельств обрыв произойдет в тот момент, когда клапаны открыты и поршень движется к верхней мертвой точке. Итог — загнутые клапаны и последующий ремонт двигателя.

Lada Granta проверка и замена ремня привода ГРМ 8-клапанного двигателя

Схема привода ГРМ: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень; А – прилив на задней защитной крышке; В – метка на шкиве распределительного вала; С – метка на крышке масляного насоса; D – метка на шкиве коленчатого вала.

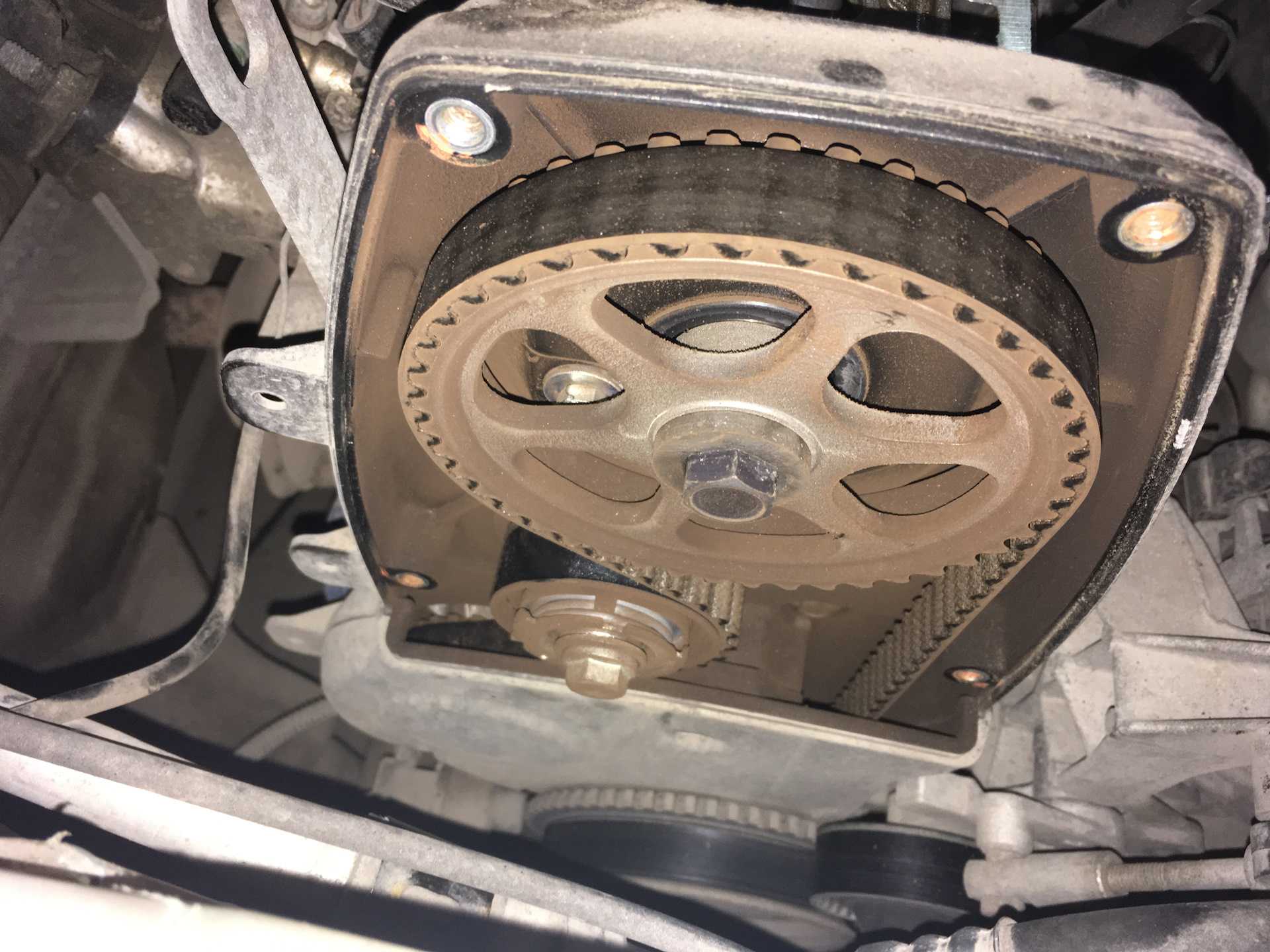

Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ.

Снимаем крышку.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

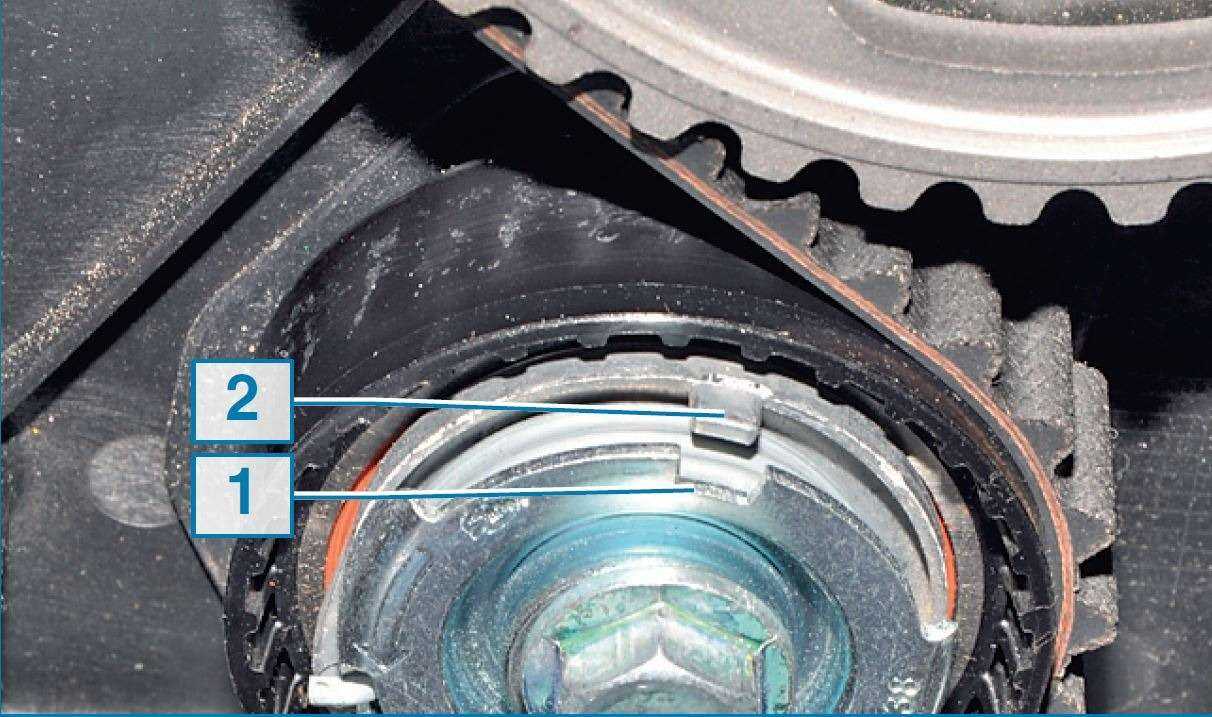

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов

км пробега или в случае обнаружения на ремне дефектов

км пробега или в случае обнаружения на ремне дефектов

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Далее нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика.

Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

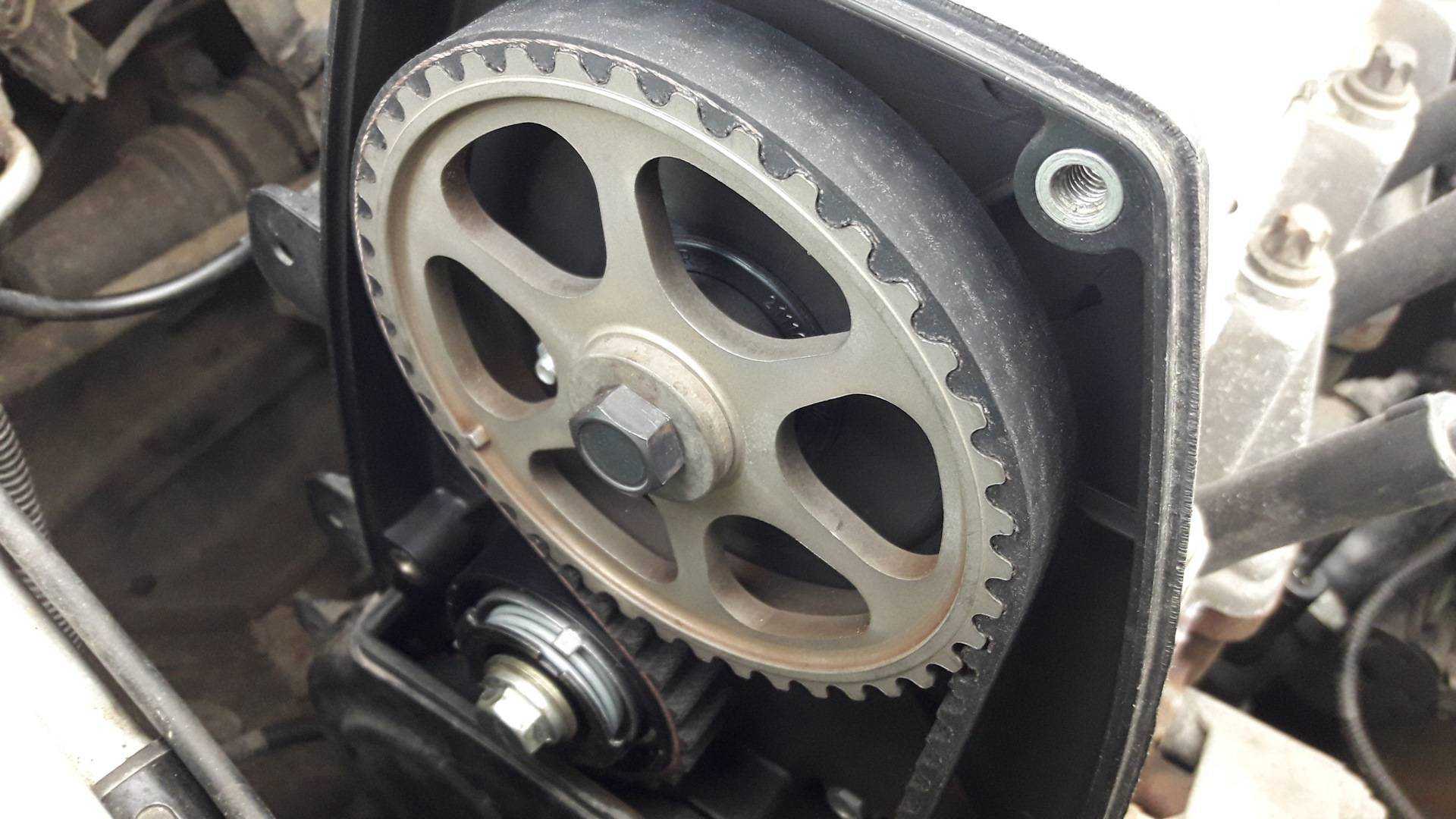

…до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора…

…просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора,..

…снимаем шкив…

…и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ

Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов.

Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113). Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113)

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113)

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113).

12Читать далее »

Советы как увеличить ресурс

• Прогревайте двигатель перед поездкой в холодную погоду.
• При замене также меняйте ролики и помпу, соблюдая рекомендации производителей.
• Покупайте запчасти проверенных марок, проверяйте не приобрели ли Вы подделку.

При написании статьи удалось найти статистику по тому, на каком пробеге порвался ремень на автомобилях. Статистика следующая:

Конечно, данные тяжело анализировать, т. к. не известны ни марки автомобилей, ни условия эксплуатации. В целом можно сделать вывод: проверяйте не подошёл ли к концу ресурс ГРМ на Вашем автомобиле, производите замену в проверенных местах и не экономьте на запчастях.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

1. В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
2. Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
3. С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой. Автолюбители рекомендуют приобретать комплектующие марки Gates из США

Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров)

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Как производится замена?

Итак, вы обнаружили дефект или время запланированного ремонта. Замена выполняется шаг за шагом только при охлаждении двигателя:

1. Отсоедините аккумулятор от вашего Lada Grant.
2. Снять датчик положения коленчатого вала. Поместите датчик в чистом месте, например, на полку, где нет стальных опилок или масла.
3. Поршнем первый цилиндр, положите его в верхнюю мертвую точку.
4. Поверните коленчатый вал до тех пор, пока метка на его шкиве не будет совпадать с выступом на крышке привода.
5. Извлеките вилку из смотрового окна (расположенного на корпусе муфты) и проверьте положение вала. Если вы все сделали правильно, в поле появится знак и будет перед слотом. Остановите маховик с помощью отвертки (его необходимо установить между его зубьями).
6. Отвинтите шкив привода генератора, снимите его с вала и снимите шайбу.
7. Снимите крышку распределительного вала.
8. Ослабьте натяжной ролик (он должен повернуться).
9. Снимите ремень со всех шкивов и вытащите.
10. Если вам нужно, в дополнение к установке ремня привода газораспределительного механизма, снимите натяжной ролик и замените его новым, открутите крепежный болт, а затем снимите валик непосредственно с него.
11. Прежде чем отправлять новое видео, проверьте, действительно ли нужна замена. Для этого возьмите металлическую середину этого механизма и поверните пластиковую деталь. При рабочем аксессуаре он движется плавно, без заклинивания.
12. Осмотрите насос и начните обратный монтаж газораспределительного механизма. Поместите ролик в верхнее отверстие на блоке цилиндров, но не поворачивайте болт, который закрепляет эту часть привода до конца.
13. Установите ремень так, чтобы он работал правильно на всех шкивах и роликах. Для правильной установки ремня, после укладки на шкив коленчатого вала (его необходимо установить на свое место), потяните обе части детали. Постарайтесь равномерно распределить нагрузку.
14. Дальняя часть ремня привода газораспределительного механизма должна лежать на шкиве насоса и идти за натяжным валиком (на этой стадии проверить цепь), и чем ближе он должен лежать аккуратно на зубчатой ​​передаче распределительного вала.
15. Немного потяните распределительный вал (в направлении меньшего хода), чтобы зубцы ремня совпали с вырезами на нем. Для поворота натяжного ролика против часовой стрелки используйте специальный ключ.

После того, как была сделана замена, проверьте натяжение приводного ремня газораспределительного механизма. Чрезмерное напряжение в нем на Grant Lade чревато отказом насоса системы охлаждения. Кроме того, при чрезмерном натяжении ремень может быстро срабатывать.

Ослабленный ремень может привести к сбою фаз газораспределения. Поверните коленчатый вал вправо, чтобы метки выравнивания совпадали. После этого переверните узел шкива генератора. Помните, что при снятии ремня на автомобиле модели Lada Grant строго запрещено поворачивать валы. Регулировка выполняется только тогда, когда замена уже выполнена.

На нашем сайте есть специальное предложение. Вы можете получить бесплатную консультацию с нашим корпоративным юристом, просто задав свой вопрос в форме ниже.

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Совет относится к двигателям ВАЗ- , 11186 и 21116 . Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Опасность неисправности ремня ГРМ для двигателя

Обрыв привода ГРМ чреват серьезными последствиями. Как минимум, откажет двигатель. И лучшим способом устранить эту неисправность будет только обращение в автосервис.

Степень тяжести последствий этой поломки зависит от того, предусмотрен ли подобный случай производителем двигателя. На некоторых моделях при обрыве ремня клапаны сталкиваются с поршнями в камере сгорания. Происходит разрушение этих элементов, после чего двигатель может стать не пригодным для ремонта.

Некоторые производители изготавливают в поршнях выемки под клапаны или делают камеру сгорания особой формы на случай обрыва ремня. В таких моторах «встречи» не происходит. И все, что нужно — это установить новый ремень и правильно настроить фазы газораспределения.

Автосервис «Авто-Мастер» (ворота № 5) заменит неисправный ремень ГРМ на вашем автомобиле с письменной гарантией качества выполненных работ! Записывайтесь к нам по номеру +7 (905) 378-74-22 или с помощью формы ниже.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности
