Восстановление внутреннего шруса своими руками

Замена внешнего ШРУС

Поскольку на всех авто внешний ШРУС – шариковый, то дальнейшая последовательность работ практически одинакова для любой модели, за исключением некоторых незначительных нюансов. Рассматривать же демонтаж узла и его замену будем на модели ВАЗ-2110.

Примечательно, что ШРУСы — одни из немногочисленных узлов в конструкции авто, которые не требуют парной замены. То есть, если начал хрустеть какой-то один шарнир, то только его и заменяем, остальные трогать не обязательно.

Из инструментов для проведения работ потребуется:

• комплект ключей и набор головок с воротком и штангами (обязательно потребуется головка на 30);
• домкрат;
• киянка или обычный молоток с деревянной наставкой;
• ветоши;
• съемник рулевых наконечников.

Из деталей и расходных материалов понадобиться:

• новый шарнир;
• новая гайка крепления концевика вала;
• пыльник;
• хомуты (лучше приобретать не ленточные, а с винтовой затяжкой);
• смазка «ШРУС-4» или ее аналог (предназначенный для использования в шарнирах равных угловых скоростей);

https://youtube.com/watch?v=Y5s4cpiwYmw

Далее рассмотрим последовательность разборки, а также укажем некоторые хитрости, которые помогут более оперативно провести работы. Итак:

1. Автомобиль устанавливаем на смотровую яму, обездвиживаем.
2. Пока еще все колеса на месте, берем головку на 30, срываем с места и ослабляем гайку крепления вала на ступице. Эта гайка накернена, поэтому открутить ее будет не просто, поскольку потребуется значительное усилие, для чего можно нарастить ключ отрезком трубы. На поддомкраченом же авто со снятым колесом ослабить гайку будет очень сложно.
3. После ослабления гайки поддомкрачиваем необходимое колесо и снимаем его.
4. Чтобы стянуть ступицу с концевика вала нужно обеспечить стойке свободное перемещение. Для этого откручиваем крепление шаровой опоры рычага подвески к ступице.
5. При помощи съемника отсоединяем рулевой наконечник от стойки.
6. Выкручиваем гайку полностью.
7. Беремся за тормозной диск и тянем ступицу на себя, чтобы стянуть ее с концевика вала.
8. После того, как вал выйдет, отводим его в сторону;
9. При замене внешнего ШРУСа не обязательно полностью снимать приводной вал, то есть вытаскивать внутренний шарнир не надо.
10. Далее демонтируем сам внешний узел с вала. Для этого ослабляем или перерезаем (перекусываем) хомуты, а затем стягиваем пыльник со ШРУСа (можно его просто перерезать, поскольку он больше не нужен).
11. Забираемся под авто и при помощи молотка с наставкой сбиваем шарнир с вала. Наносимые удары должны быть небольшой силы, здесь главное – сбить узел со стопорного кольца, а с самих шлицов вала он сойдет и от усилия руки.

После этого производится сборка. Сначала на вал надевается новый пыльник, а затем на его шлицы насаживается новый шарнир. Остается его только посадить, чтобы стопорное кольцо стало в канавку, сделанную во внутренней обойме. Для этого снова используем молоток с наставкой и несильными ударами садим шарнир на место.

Закладываем смазку (не жалеем), натягиваем на кромку внешней обоймы пыльник, после чего резинотехнический элемент нужно немного сжать рукой, чтобы удалить воздух. Остается зафиксировать пыльник на обойме и валу при помощи хомутов.

Собранный вал с новым шарниром устанавливаем в ступицу, наживляем и закручиваем до упора гайку. Далее все собираем обратно – устанавливаем рулевой наконечник, шаровую опору подвески, колесо.

После снятия авто с домкрата затягиваем крепежную гайку ключом с наращенным плечом. Остается только накернить ее, чтобы предотвратить самопроизвольное откручивание.

Как заменить внутренний ШРУС: пошаговая инструкция

Основная задача ШРУСа состоит в передаче крутящего момента, когда автомобильные колеса сдвигаются по отношению к оси. Располагается он в передней оси автомобиля, хотя на некоторых моделях устанавливается на задней. Речь идет о наличии в них независимой задней подвески.

После драки кулаками не машут. Это же самое можно сказать о процессе замены ШРУСа. Ведь игнорирование своевременной замены чехлов или смазки могут привести к поломке. А ремонт — это всегда дорого. Даже незначительное количество пыли с водой может привести к преждевременному износу деталей всего через пару сотен километров. Следовательно, не стоит избегать диагностики, причем речь идет сейчас не только о ШРУСе. Диагностика сможет подсказать, нуждаются ли пыльники в замене.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Данный узел является очень надежным: при нормальных условия эксплуатации срок его службы может превысить срок службы остальных элементов автомобиля. Однако попадание небольшого количества пыли, грязи или воды внутрь шарнира многократно увеличивает трение в шарнире, тем самым увеличивая его износ и приближая выход из строя

По причине своей важности для нормальной работы автомобиля ШРУСы хорошо защищены специальными «защитными чехлами» – пыльниками. Они обеспечивают шарниру надежную защиту от пыли и грязи, а также полную герметичность

Обычно пыльники выполнены из плотной резины или пластмассы и закреплены на валу привода при помощи хомутов. К слову, обычно хомуты для пыльников имеют немного непривычный внешний вид. На фото ниже вы можете увидеть хомуты на пыльники, специальное приспособление для их затяжки и сам процесс затяжки:

Одна из основных причин неисправностей ШРУСов связана как раз с попаданием грязи или воды через повреждения в пыльнике. Если случилось так, что у вас оказался поврежден пыльник и в шарнир попала грязь, необходимо сразу же провести его осмотр и последующую очистку (по необходимости – ремонт). Для этого нужно снять привод, промыть все его элементы. Далее, убедитесь, что в элементах отсутствует чрезмерный износ и установите их обратно, предварительно набив ШРУС свежей смазкой.

Важно!Обязательно замените или отремонтируйте поврежденный пыльник.

Ремонт повреждённого пыльника можно произвести с помощью обычной заплатки для шин и герметика.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Данный узел является очень надежным: при нормальных условия эксплуатации срок его службы может превысить срок службы остальных элементов автомобиля. Однако попадание небольшого количества пыли, грязи или воды внутрь шарнира многократно увеличивает трение в шарнире, тем самым увеличивая его износ и приближая выход из строя

По причине своей важности для нормальной работы автомобиля ШРУСы хорошо защищены специальными «защитными чехлами» – пыльниками. Они обеспечивают шарниру надежную защиту от пыли и грязи, а также полную герметичность

Обычно пыльники выполнены из плотной резины или пластмассы и закреплены на валу привода при помощи хомутов. К слову, обычно хомуты для пыльников имеют немного непривычный внешний вид. На фото ниже вы можете увидеть хомуты на пыльники, специальное приспособление для их затяжки и сам процесс затяжки:

Одна из основных причин неисправностей ШРУСов связана как раз с попаданием грязи или воды через повреждения в пыльнике. Если случилось так, что у вас оказался поврежден пыльник и в шарнир попала грязь, необходимо сразу же провести его осмотр и последующую очистку (по необходимости – ремонт). Для этого нужно снять привод, промыть все его элементы. Далее, убедитесь, что в элементах отсутствует чрезмерный износ и установите их обратно, предварительно набив ШРУС свежей смазкой.

Ремонт повреждённого пыльника можно произвести с помощью обычной заплатки для шин и герметика.

Чем грозит выход из строя ШРУСа

ШРУСы не всегда можно отремонтировать даже при повреждении только одного из пыльников. Их ремонт в большинстве случаев не предусмотрен производителем, в случае износа или повреждения производится замена переднего внутреннего ШРУСа на новый.

Однако на некоторых авто сильный износ или поломка переднего шарнира грозит более серьезными проблемами. Дело в том, что иголки, отпадающие от роликовых подшипников, проникают в картер КПП, а затем, поднимаясь со смазочной жидкостью, перемалываются шестеренками. Последствия в данном случае просто катастрофические.

Если вовремя не выполнить замену переднего внутреннего ШРУСа, он может заклинить, что вызывает поломку полуоси и невозможность продолжения движения автомобиля. Опасность подобной ситуации понятна без лишних слов.

Чтобы не доводить дело до неприятностей, стоит подвергать осмотру пыльники передних внутренних и внешних шарниров через каждые пройденные 5 тысяч километров. Если возникает подозрение в негерметичности узлов, оптимальным вариантом станет замена пыльников на новые с обновлением заодно и смазки. Если же во время движения возникает хруст, требуется как можно скорее обратиться в сервис или произвести замену самостоятельно.

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

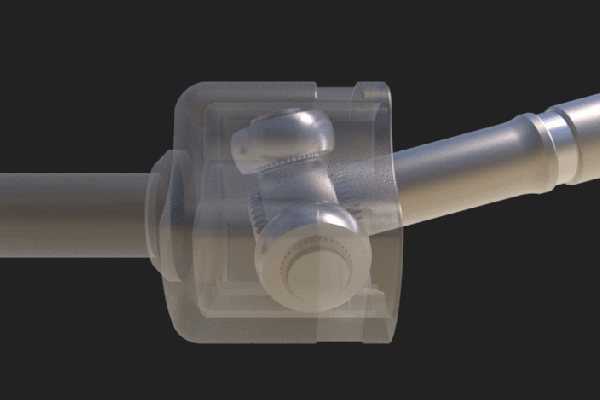

Пример работы наружного ШРУСа.

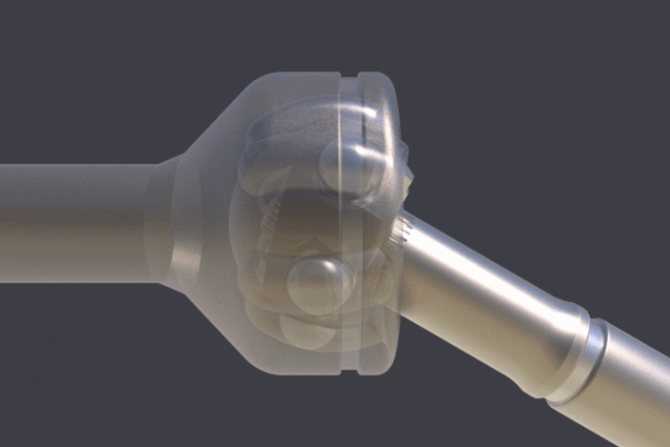

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Замена внутреннего шарнира

Далее рассмотрим, как поменять внутренний ШРУС (шаровый) на том же ВАЗ-2110. Из инструмента при этом дополнительно потребуется монтировка.

Часть работ не отличается от описанных выше, поэтому они будут указаны коротко. Замена же делается так:

• Ставим авто, выдомкрачиваем, снимаем колесо (гайку ослаблять не нужно).
• Отсоединяем шаровую опору и рулевой наконечник.
• Забираемся под авто. Берем монтировку и загоняем ее между внутренним шарниром и КПП. Используя ее как рычаг, выталкиваем концевик из коробки, при этом просим помощника, чтобы он тянул на себя ступицу.

После выхода концевика из КПП выполняем замену идентично описанной выше – срезаем пыльник, сбиваем шарнир. Затем надеваем на вал новый пыльник, садим при помощи молотка с наставкой новый ШРУС, закладываем смазку, надеваем пыльник и фиксируем его хомутами. Далее устанавливаем концевик вала в КПП и толчками в ступицу загоняем его в коробку до упора (нельзя его садить при помощи ударов молотка по шарниру, чтобы не повредить новый пыльник).

Теперь несколько слов о замене внутреннего ШРУСа на Volkswagen Golf 2, у которого шарнир к концевику крепиться болтами. Такая конструкция обеспечивает еще более простую разборку, поскольку не требует отсоединения рычагов подвески от ступицы.

Чтобы снять шарнир, необходимо просто выкрутить 6 болтов, после чего вал вместе с шарниром можно опустить вниз для снятия (сбивания) ШРУСа, концевик же извлекать вообще не нужно. А далее устанавливаем новый пыльник, садим узел на вал, смазываем и закрепляем хомуты. Вал с новым шарниром подставляем к концевику и соединяем их болтами.

Способы ремонта

Мы уже выяснили, что основная неисправность гранаты связана с разорванным и поврежденным пыльником.

Соответственно, чтобы устранить проблему, нужно что-то сделать с этим кожухом, по своей форме напоминающим конус.

В случае с выполнением ремонта своими руками, есть 2 варианта:

• Экстренный. Проводится тогда, когда поломка застала вас в пути. Буквально в полевых условиях требуется частично реанимировать ШРУС и его пыльник. В этом случае даже не выполняется полноценная замена пыльника шруса без снятия шруса. Но метод все равно полезный для экстренных ситуаций;
• Гаражный. Тут уже вы находитесь в гараже, имеете под рукой набор инструментов, яму или даже подъемник. Некоторые уверены, что без снятия шарнира никак не обойтись. Это заблуждение.

Теперь про каждый метод ремонта расскажем отдельно.

Оба варианта могут применяться на различных автомобилях, будь то:

• ВАЗ 2110;
• Лада Калина;
• Рено Логан;
• ВАЗ 2114;
• Лада Приора;
• Шевроле Нива (Шнива);
• ВАЗ 2115;
• Лада Гранта и пр.

Да, в основном подобные эксперименты лучше проводить на отечественных автомобилях, а также на бюджетных иномарках. У них и конструкция проще, и запчасти не такие дорогие, если вдруг потребуется исправлять собственные ошибки.

А вот цена профессиональной услуги по замене пыльника довольно внушительная. Это еще одна из причин сделать все своими руками.

Доктор ШРУС! Восстановление приводов своими руками. Часть 2.

Пришла смазка, и наконец-то я могу дособрать привода. Думаю, тем, кто захочет проделать такую же работу по восстановлению, будет полезно знать, что существует несколько типов ШРУСов и для каждого типа используются свои смазочные материалы. Например, для шарнира равных угловых скоростей типа «трипод» используется смазка на основе полимочевины, а в ШРУСы как у меня, «шариковые», закладывается пластичная смазка с дисульфидом молибдена (эта добавка еще имеет сокращение «MoS2»). На рынке представлено огромное кол-во брендов, но при просмотре вариантов, мой выбор пал на «BP Energrease L21-M».

Почему?Да потому что я, как и в принципе все мы, являюсь жертвой рекламы, и фирма «British Petroleum» как-то «на слуху». Но, естественно, прежде чем купить, изучил отзывы и информацию об этом продукте. Оказывается, это — многокомпонентная смазка на основе лития, в состав которой входят ингибиторы окисления и коррозии, а также, как я уже сказал, дисульфид молибдена

Он, очень важно, как бы создает второй смазочный слой на поверхности металла, который вступает в действие, когда обычная смазка уже не работает, например, при ударных нагрузках

Но, прежде чем наполнять ШРУСы этим продуктом, предстояло еще хорошенько обработать шлицы самих валов и звездочек. Подготовить нужные элементы к «склейке» вал-втулочным фиксатором. Для этого я приобрел преобразователь ржавчины и поместил туда все обрабатываемые агрегаты.

После обработки и протирки насухо безворсовой тряпкой, детали заметно посветлели и приобрели «свежий», новый, если хотите, вид. От ржавого налета на зубцах звездочек и валов не осталось никакого следа. Шарики, промежуточную пластину и саму гранату я также решил обработать.

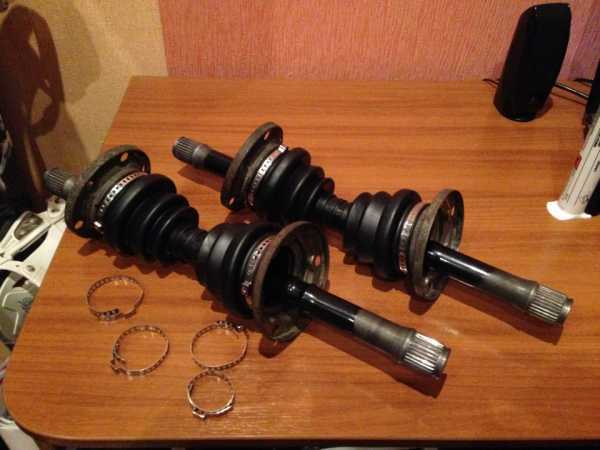

Далее собираем внутренние крышки с новыми пыльниками. Перед тем как надеть защитный чехол на крышку, я нанес герметик по-кругу в паз, куда садится край пыльника, это нужно для того, чтобы ни при каких обстоятельствах внутрь ШРУСа не попала вода. И уже потом затянул хомутами.

Теперь собранные крышки с пыльниками можно надевать на валы. Однако, это не совсем простое занятие, и для облегчения процесса сборки, я использовал мыльный раствор.Вот что в итоге получилось:

После этого, в дело был пущен ацетон. Хорошенько «искупав» (обезжирив) валы и звездочки в нем, все было готово к нанесению вал-втулочного фиксатора Loctite 648. Я не смотрел его состав. Но, видимо, этот продукт состоит из очень сильных химических элементов, т.к. при соприкосновении фиксатора с металлом, выделялся жуткий, какой-то непонятный «металлический» запах.

В завершении надеваем звездочки на валы. Детали слегка «притираем» друг к другу, чтобы клей равномерно распределился по всей поверхности шлицов обоих элементов и заполнил собой все микротрещины. Собранные привода оставляем на 10 мин без движения.

Т.к. я собирал все вчера, сегодня утром вал-втулочный фиксатор должен был уже окончательно полимеризоваться. Я попробовал снять звездочку с вала, приложив для этого огромные усилия, но никакого намека на движение и в помине не было.

Продолжение: http://smotra.ru/autos/bmw/m/70235/blog/189486/

Что представляет собой ШРУС и как он устроен

Опытные автовладельцы зачастую называют эти детали «гранатами». И такое альтернативное название является говорящим – наличие в авто подобной «гранаты» может раньше или позже стать причиной серьезных неприятностей, другими словами – взрыва.

Разумеется, это шутка, в которой присутствует определенная доля истины. Аббревиатура ШРУС расшифровывается следующим образом: шарнир равных угловых скоростей. Функция этих узлов практически на всех переднеприводных и на ряде полноприводных автомобилей, имеющих независимую подвеску, заключается в передаче крутящего момента от силового агрегата к ведущим колесам. Весьма скромные по размеру и массе передние ШРУСы заставляют колеса автомобиля вращаться, а также обеспечивают управление ими.

Вращательный момент передается от одной полуоси к другой под постоянно меняющимся углом. Автолюбители называют передние ШРУСы «гранатами» не только из-за того, что они имеют некоторое внешнее сходство, но и потому, что в случае поломки данного узла (которая обычно случается внезапно) автомобиль не сможет продолжать движение (при отсутствии блокировки межколесного дифференциала).

Принцип действия шарниров схож с принципом работы кардана. Но сам узел является более совершенным и сложным. В процессе вращения карданного вала крутящий момент передается не синхронно (вращение одного вала происходит равномерно, второго – нет), при этом валы с трудом могут перекрещиваться под большим углом. В то же время для обладающих значительными ресурсами шарниров не являются сложными повороты относительно оси под углом, достигающим 70°.

Активная позиция передних ШРУСов на рынке обусловлена широким спросом на переднеприводные автомобили и распространением независимой подвески. При этом первые разработки шарнирных элементов проводились инженерами еще 100 лет назад.

Передние ШРУСы обладают различными особенностями, разные автозаводы выпускают различные по конструкции шарниры равных угловых скоростей. Несмотря на это работают все они одинаково. Приводной вал соединен с одной стороны со ступичным подшипником, с другой – с дифференциалом. Таким образом крутящий момент передается от ДВС к ведущим колесам.

Рекомендуем

Конструкция переднего наружного узла включает корпус и обойму с канавками для перемещения шариков, с помощью которых составные элементы жестко соединены между собой. Задача наружных узлов заключается в передаче крутящего момента независимо от углов поворота.

Подвижность внутреннего переднего ШРУСа значительно меньше, угол его поворота не превышает 20°. Конструктивно он состоит из роликов на подшипниках, перемещающихся внутри канавок в стакане. Задача этого шарнира заключается в том, чтобы компенсировать ход подвески и обеспечить неразрывность вала.

В процессе эксплуатации авто передние ШРУСы подвергаются серьезным нагрузкам, поэтому в целях увеличения их ресурса, деталь необходимо смазывать и защищать от воздействия внешней среды. Шарниры помещены внутрь герметичных пыльников (пластиковых или резиновых), заполненных смазкой и крепящихся к валам при помощи хомутов. Качество и целостность этой защитной оболочки обеспечивают функционирование узлов, расположение которых таково, что они постоянно подвергаются воздействию осадков и дорожной грязи.

Проверка целостности

При нарушении герметичности, в рабочую зону шарнира попадают посторонние вещества: вода, пыль, песок. Всё это сопровождается интенсивным износом трущихся поверхностей, а также скрипами и стуком в подвеске. При появлении посторонних шумов следует выяснить их причину. Проще говоря, найти место повреждения или разрыва защитного чехла. Необходимо проверить его целостность перед ремонтом или заменой.

К сведению!

Осмотр пыльников целесообразно выполнять на смотровой яме или подъемнике.

Бывают ситуации, когда диагностику приходится проводить в пути. Можно воспользоваться несколькими способами:

1. Осмотреть состояние защитных колпачков наконечников рулевых тяг, поворачивая колеса из стороны в сторону.
2. Поднять машины домкратом, снять колесо, осмотреть все доступные узлы.
3. Вывернуть рулевое колесо, резко тронуться. Если при этом слышно треск или щелчки, возможно повреждение как пыльника, так и самого ШРУСа.
4. Осмотреть диски передних колес. Наличие на них смазочного материала косвенно свидетельствует о нарушении герметичности шарнира равных угловых скоростей.

ВНЕШНИЙ ШРУС

Обнаружить возможные неисправности во внешнем (наружном) ШРУСе можно двумя способами:

• визуально обнаружить нарушение целостности и герметичности пыльника: трещины, изломы, следы смазки снаружи;
• по характерным звукам (характерные треск, хруст) при повороте руля, вхождение в поворот и т. д.

Если вы разобрали наружный ШРУС и обнаружили износ одного из его компонентов, то есть возможность значительно продлить срок жизни шарнира без его замены. В первую очередь если вы обнаружили износ сепаратора в местах контакта с шариками, то нет смысла паниковать. Тела качения устанавливаются в него с зазором, причем значительным, так что выработка в местах контакта совершенно неопасна. Другое дело, если износ появился на самих телах качения либо в другом месте сепаратора.

Если изношены только тела качения, то их ремонт не представляется возможным. Зато найти такие же на ближайшем авторазборе, авторынке или автомагазине не составит труда. Главное, подобрать шарики нужного диаметра.

Если же изношен сепаратор, то существует два основных способа ремонта:

1. заменить весь наружный ШРУС;
2. заменить сепаратор;
3. поменять ШРУСы местами.

Первый способ более простой и наиболее предпочтительный, хотя он и окажется дороже, чем второй. О том, как правильно заменять наружный ШРУС написано очень много статей и снято много видеоуроков. Особенностей и тонкостей, связанных с каждой конкретной моделью автомобиля, может быть много.

Второй способ заключается в приобретение ремонтного комплекта (которые выпускаются в основном для отечественных автомобилей) или найти на разборе наружный ШРУС для вашего автомобиля, снять оттуда сепаратор и установить в старый ШРУС. Естественно, прежде чем установить б/у сепаратор, необходимо убедиться в отсутствии видимых следов износа. Далее, погрузите его в преобразователь ржавчины, если на нем есть хоть какие-то следы коррозии. Нелишним будет после этого зачистить его наждачной бумагой.

Суть третьего способа ремонта заключается в перестановке гранат левой и правой полуосей местами. Это поможет, потому что изменится направление вращения тел качения (будут задействованные неизношенные участки). Однако это приведет к появлению хруста при движении задним ходом.

Еще один «хитрый» способ, позволяющий не тратиться на приобретение всего ШРУСа или его комплектующих. Однако «отремонтировать» таким способом получится не каждый автомобиль. Его суть в том, чтобы заменить сепаратор внешней обоймы на сепаратор внутренней обоймы. Здесь, само собой, два условия:

• Во-первых, сепараторы должны быть идентичны друг другу.
• Во-вторых, износ наружных не должен быть слишком сильным, а внутренние (в идеале) должны почти не иметь износа.

Так как данные два условия выполняются не на всех моделях автомобилей, поэтому и произвести такой ремонт можно не на любом авто.

Гаражный ремонт

Теперь непосредственно к замене пыльника без снятия самого шарнира, то есть ШРУСа.

Пыльники вполне реально заменить, не демонтируя при этом привод. Ведь основная задача заключается в том, чтобы высвободить наружный конец со стороны ступицы. Дальше остается просто натянуть новый уплотнитель, словно средство контрацепции (презерватив) через весь вал.

После этого потребуется разрезать старый элемент, поставить новые хомута, добавить качественной смазки. Поскольку новые пыльники отличаются солидной эластичностью, натянуть их можно без особых проблем. При этом надежность не пострадает.

Пошаговая инструкция

Если вы решили все сделать своими руками, тогда необходимо соблюдать определенную последовательность и действовать по инструкции.

Примерно весь процесс выглядит следующим образом. Тут стоит делать поправку на конструктивные различия разных автомобилей.

• Для начала установите авто на яме или подъемнике. Автомобиль должен быть надежно зафиксирован и подготовлен к работе;
• Первой откручивайте гайка привода. Есть вероятность, что ее придется поменять;
• Если у вас подвеска типа МакФерсон, нужно будет открутить гайку шаровой опоры;
• После этого можно оттянуть ступицу в сторону. Это позволит вытащить наружную часть привода;
• Вооружившись монтировкой или большой отверткой, подденьте внутренний шрус и вытяните привод;
• Привод перед вами. Разместите его, где вам удобно. Демонтируйте старые хомуты, удалите стопорное кольцо;
• Теперь аккуратно натяните новый пыльник;
• Соедините 2 части привода, пока не услышите характерный щелчок;
• Верните на место стопорное кольцо, до конца натяните свежий пыльник;
• Остается лишь затянуть хомута, и вернуть все на место.

Проблема лишь в том, что этот метод подойдет не всем и не всегда. Для начала потребуется приобрести специальный эластичный пыльник. Многие запчасти, доступные в продаже, крайне жесткие.

А потому в случае с их использованием говорить о каких-то возможностях вывернуть и натянуть, словно презерватив, не приходится.

Еще применяются специальные устройства для натяжки пыльников. Но их достать не так просто, плюс цена высокая.

Замена переднего внутреннего ШРУСа

Решив выполнить замену переднего внутреннего ШРУСа, запаситесь следующими инструментами и запчастями:

• новым передним ШРУСом, в том числе хомутом и смазкой;
• набором стандартных инструментов (домкратом, монтировкой, плоскогубцами, отвертками, ключами и пр.).

Для замены переднего внутреннего ШРУСа необходимо поставить автомобиль на смотровую яму или подъемник, поскольку шарнир расположен в нижней части авто, и только в этом случае можно получить доступ к узлу. Работы по замене элемента производятся в следующей последовательности:

• автомобиль фиксируется при помощи ручного тормоза и переключения коробки на четвертую передачу;
• под задними колесами размещаются противооткатные клинья;
• после этого демонтируется защитный колпак агрегата и откручивается гайка ступицы;
• затем откручиваются болты, при помощи которых крепится колесо автомобиля;
• колесо, на котором требуется замена переднего внутреннего ШРУСа, вывешивается при помощи домкрата;
• после демонтажа шести болтов шарнир будет держаться за счет фланца;
• откручиваются два болта, при помощи которых крепится нижняя опора кулака;
• руль выкручивается до упора, что приводит к выпадению шарнира;
• производится замена и монтаж нового переднего узла.

Снятие и замену переднего внутреннего ШРУСа можно выполнять отдельно, но можно и одновременно с внешним. Воспользовавшись приведенным выше алгоритмом действий, легко заменить внутренний шарнир. Однако при замене нового трипоидного ШРУСа можно столкнуться с некоторыми сложностями, касающимися установки трехлучевой вилки. Иногда ролики, расположенные на ней, не попадают в направляющие канавки внутри корпуса. Для решения этой проблемы необходимо несколько раз провернуть приводной вал.

Рекомендуем

Не забудьте о снятой со старого ШРУСа пластиковой заглушке, которую необходимо установить на новый, заполненный смазкой передний внутренний узел. Также может возникнуть необходимость в замене пыльника внутреннего шарнира. Для удобства работайте с конца вала, ближе расположенного к трансмиссии. Снимите внутренний пыльник, стопорящее кольцо, саму деталь. Для замены пыльника переднего шарнира не потребуются значительные усилия или время.

Работа по замене переднего внутреннего ШРУСа занимает порядка 40 минут. Однако новичкам, не имеющим слесарных навыков, проще отправиться в сервис, где опытные специалисты выполнят всю работу за вполне приемлемую стоимость.

И еще одно. При замене шарнира стоит установить и новый пыльник – тем более что это не потребует дополнительных серьезных временных или финансовых затрат.

Источник

Диагностика ШРУСа

Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу. Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.

Внешний и внутрениий ШРУСы

На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.

Внешний ШРУС с пыльником

О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:

• Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
• Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
• Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
• Наличие рывков в процессе разгона.

Диагностика ШРУСа проводится следующими «нехитрыми» способами:

• Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.
• Способ №2. С помощью специального подъемника (иногда это можно сделать домкратом) машина приподнимается с одной стороны, или же вывешивается колесо со стороны предполагаемой поломки. В таком состоянии, проводится визуальный осмотр состояния узлов автомобиля, а также выявляется наличие возможного люфта. Обычно, люфт не обнаруживается, если только незначительный.
• Способ №3. С помощью подъемника, передняя часть машины вывешивается. Далее, автомобилисту следует перейти к первой передаче, или на некоторых автомобилях включить «D». Проявление неисправности ШРУСов таком состоянии не заставит себя долго ждать: при вращении колес должен быть слышен отчетливый хруст.

Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы

Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей

Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.

Порванный пыльник ШРУСа

Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.

Процедура замены наружного ШРУСа

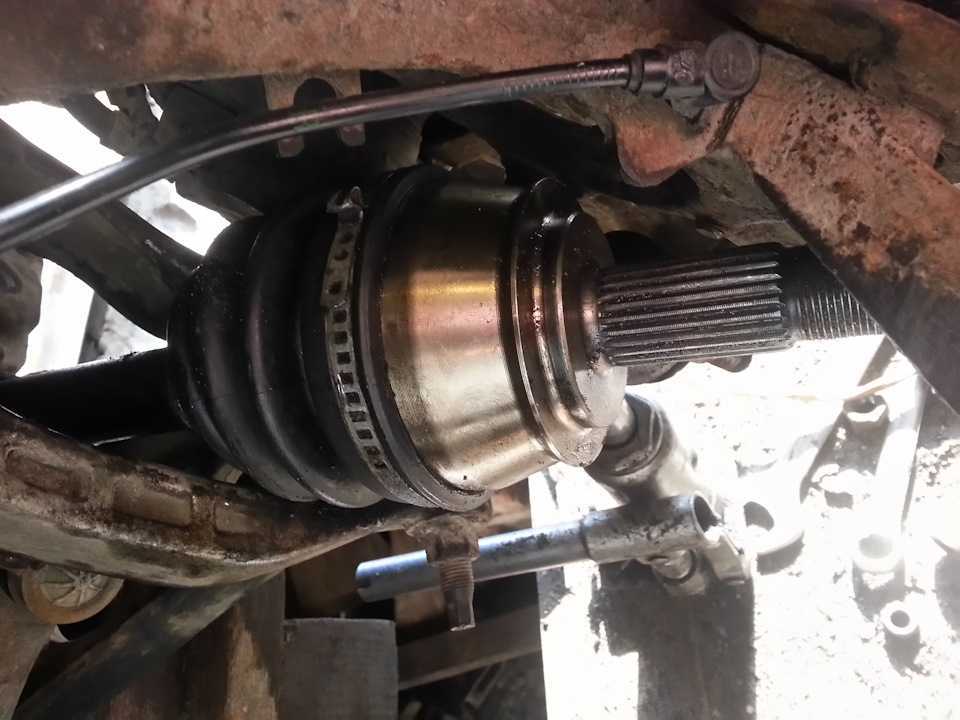

Значительно удобнее работать с приводом (полуосью) когда он снят и закреплён на верстаке в тисках. Но можно и не выполнять лишних операций по демонтажу и сливу масла из коробки передач, сняв наружную гранату прямо под машиной, работая снизу или в арке крыла.

Без снятия полуоси

Сложность задачи заключается в том, что при сбивании наружного ШРУС важно не передавать лишних усилий через вал на внутренний. Он может разобраться или выскочить из коробки

Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:

• ослабляются болты или гайки креплений колеса, а также гайка, стягивающая ступичный подшипник;
• машина с нужной стороны поднимается домкратом и закрепляется на надёжной подставке;
• снимается колесо, отворачивается ступичная гайка;
• дальнейшие действия могут отличаться в зависимости от модели автомобиля, но в самом частом случае подвески типа «МакФерсон» надо отсоединить поворотный кулак от шарового соединения с рычагом или растяжками, для чего расстыковывается палец шаровой опоры или откручивается её корпус от рычага;

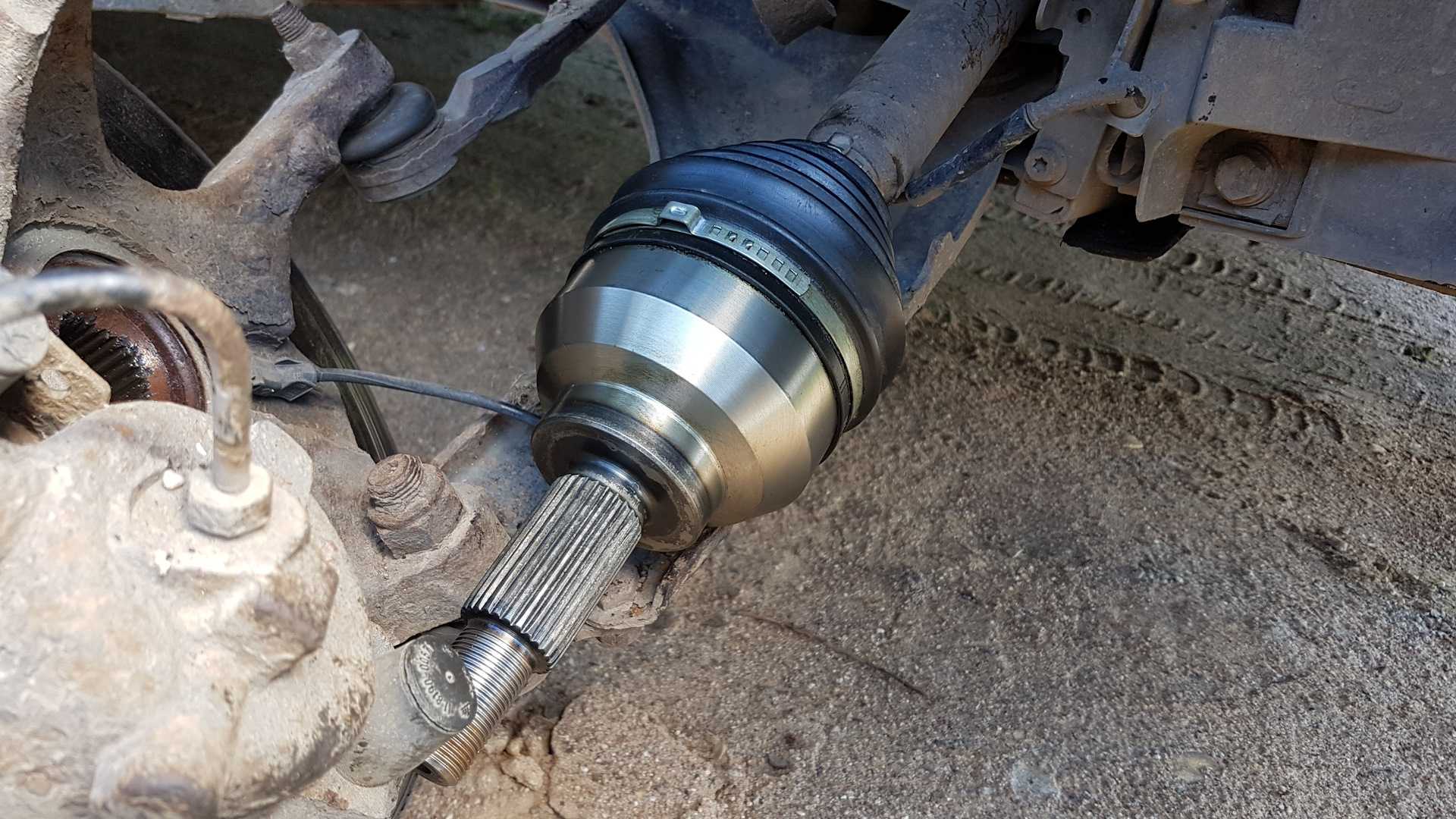

• стойка отводится в сторону, при этом хвостовик наружного ШРУС выходит из шлицевого соединения ступицы;

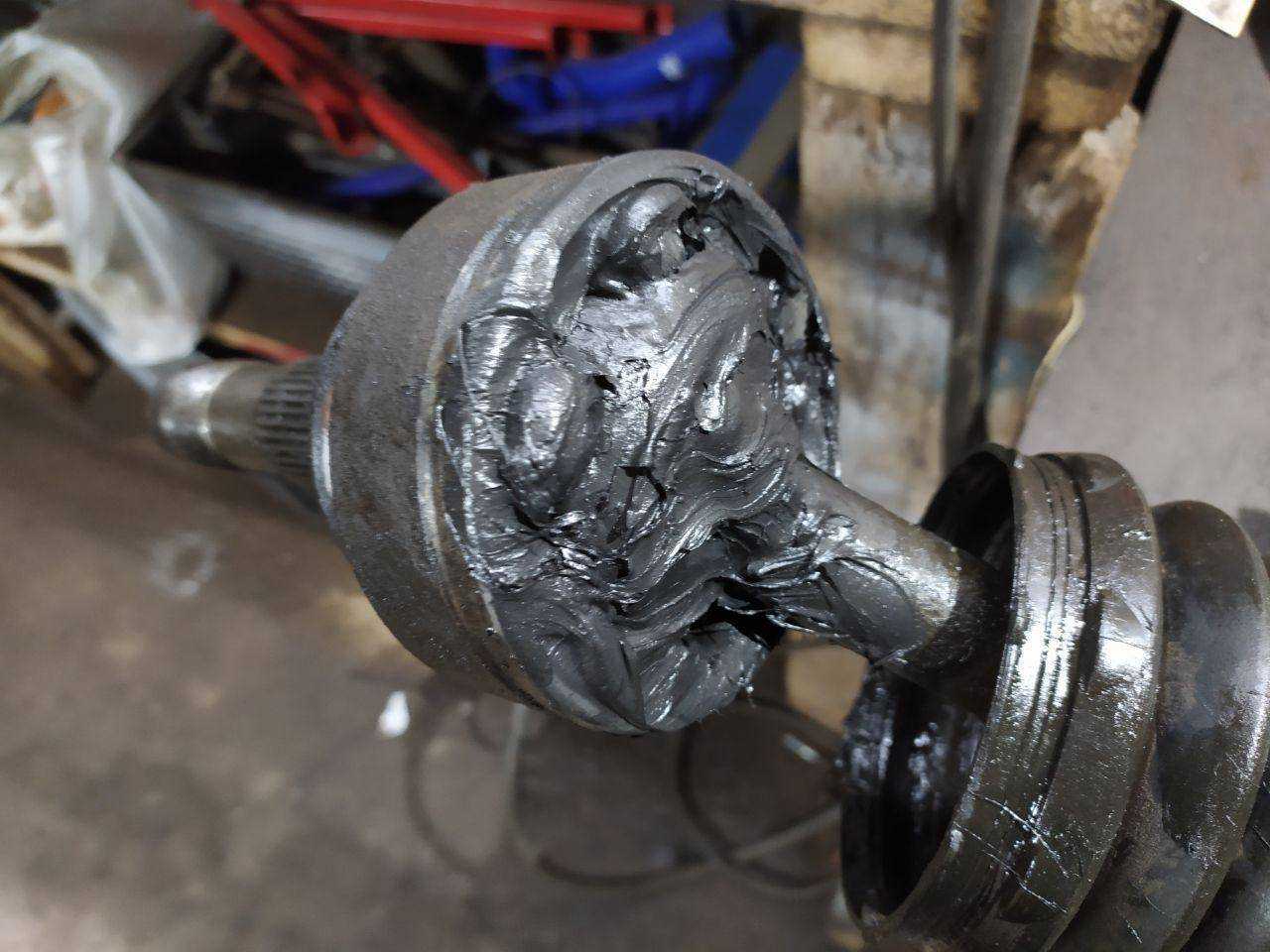

• с пыльника гранаты снимаются хомуты и чехол, удаляется лишняя смазка, мешающая работать со внутренней обоймой;
• наиболее ответственный момент – удерживая вал, нанести резкий удар тяжёлым молотком через проставку в торец внутренней обоймы, при правильном выполнении граната сдвинется по шлицам или вообще отделится от привода;
• замене подлежат пыльник, хомуты, гайка, ШРУС в сборе и стопорное пружинное кольцо, обычно всё это имеется в ремкомплекте вместе с тюбиком специальной смазки, обычная многоцелевая тут не годится;
• в первую очередь на вал устанавливается новый пыльник;
• новый смазанный шарнир надевается на вал и резким движением продвигается до щелчка стопорного кольца, иногда приходится нанести лёгкий удар в торец хвостовика, защитив его от деформации старой гайкой;
• в обратном порядке собирается подвеска, гайка ступицы затягивается согласно ремонтной документации на конкретную машину.

Замена внутреннего ШРУСа

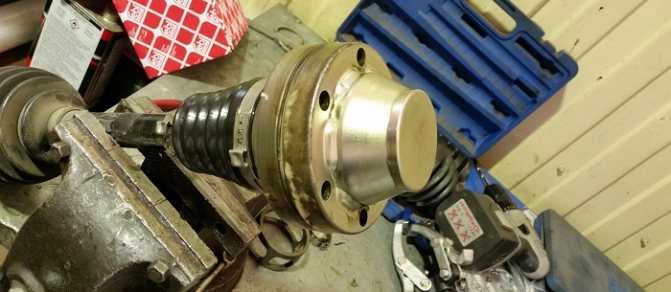

Операция полностью аналогична снятию наружного шарнира, но тут уже без снятия полуоси не обойтись. Встречаются конструкции, где привод закреплён болтами на фланце коробки, например, как в Ауди А6 С5. В этом случае масло сливать не потребуется.

В отличие от внешнего, трипоидный внутренний ШРУС легко разбирается, что открывает доступ к стопорному кольцу. Но сжимается оно всё так же, резкими ударами по внутренней обойме при закреплённом в тисках приводе.

Есть отличия в установке пыльника – внутренний шарнир допускает продольное перемещение, поэтому закрепить его чехол надо с учётом рекомендованного заводом расстояния от конца вала. Это необходимо для правильной работы пыльника при перемещении шарнира между крайними положениями по длине.

Источник
