5 советов чтобы быстро починить порванный пыльник

ШРУС: в чем опасность его поломки и как не допустить серьезного ДТП?

Шарнир равных угловых скоростей, то есть ШРУС или граната – одна из составляющих ходовой части автомобиля. Посредством ШРУСа происходит передача крутящего момента на колеса. Соответственно, выход этой детали из строя приведет к тому, что автомобиль не сможет продолжать движение.

Само собой разумеется, ШРУС не ломается за одну секунду. Сначала появляются признаки, свидетельствующие о том, что время «жизни» гранаты начало обратный отсчет. Остаться незамеченными они могут только если водитель крайне невнимательный и всегда ездит с громко включенной музыкой

Во всех остальных случаях внимание автовладельца непременно привлечен характерный хруст, усиливающийся при наборе скорости, проезде препятствий и на поворотах

Другое дело, что далеко не все водители спешат в автосервис, едва только диагностируют поломку ШРУСа на слух. Кто-то делает вид, что не заметил неприятного звука и откладывает замену детали (именно замену, поскольку ремонт ШРУСа невозможен) до лучших времен, кто-то смотрит на тахометр и ждет, когда тот покажет 100 тысяч км пробега. Почему? Потому что теоретически регламент замены гранаты приходится именно на эту отметку, но по факту время замены может подойти и через полгода эксплуатации автомобиля и даже на следующий день после его покупки, ведь всегда возможен производственный брак детали или ошибка, допущенная при сборке узла.

Помимо гарантийных неисправностей, на срок службы ШРУСа влияют особенности вождения. Агрессивная езда с постоянными разгонами и экстренными торможениями, резкие вхождения в поворот и частая езда по бездорожью (как, собственно, и по российским дорогам) буквально убивают гранату на глазах. Многие водители вынуждены менять ШРУС по два-три раза в год.

Еще один фактор, от которого зависит продолжительность жизни шарнира равных угловых скоростей, – целостность его пыльников

Многие автовладельцы не считают пыльник слишком уж важной запчастью, и очень напрасно. Пыльники – это своеобразные капюшоны, закрывающие особо уязвимые механизмы, в частности, ШРУС, от пыли, грязи, реагентов и мусора, летящих с дороги

Если пыльник протирается или рвется – а это происходит довольно часто – механизм оказывается беззащитным. Мелкие частицы, попадающие в него, становятся абразивом, а влага усугубляет процесс выхода из строя. Поэтому замена пыльника – самое правильное, что можно сделать, заметив его повреждение – это обойдется гораздо дешевле замена ШРУСа.

Что же будет, если на свой страх и риск продолжать ездить с хрустящей гранатой? Могут отвалиться иголки роликовых подшипников. Это опасно тем, что они попадут в корпус коробки, а оттуда, вместе с маслом, под напором, поднимутся к шестеренкам и выведут агрегат из строя. Тогда придется менять не только ШРУС, но и коробку, что гораздо дороже, дольше и сложнее.

Еще более печальный сценарий развития событий при езде с хрустящим ШРУСом: внезапное заклинивание. Это весьма частое последствие легкомыслия водителя, которое может произойти на любой скорости и в любом месте. Представьте сами, что произойдет с автомобилей, водителем, пассажирами и другими участникам движения, если колесо машины заклинит на скорости 80, 100, 150 км/час?

Вывод может быть только один: следите за состоянием гранаты – проверяйте и своевременно меняйте пыльники, прислушивайтесь к звукам, исходящим от колес и не затягивайте с заменой ШРУСа, если таковая необходимость заявит о себе.

Источник

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

• домкрат, противооткатные упоры и страховочные подставки;
• ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
• молоток и металлическую щетку для очистки ржавчины;
• монтировку;
• чистую ветошь;
• специальную смазку;
• бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

• при наличии защиты картера ее нужно снять;
• открутите болты крепления нижней шаровой опоры — обычно их два;
• выверните руль до упора, чтобы ШРУС стал минимальным по длине;
• отведите в сторону поворотный кулак и вытащите привод из ступицы;
• снимите хомуты и вытащите разорванный пыльник или разрежьте его;
• удалите старую смазку;
• сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.

https://youtube.com/watch?v=iac-UOC8dno

Что делать, если граната не сбивается

Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Самодельное приспособление

Но возможна замена пыльника без снятия ШРУСа: подручными средствами. Для этого понадобится конус (например, раструб от огнетушителя) подходящего размера. Широкой частью его нужно надеть на «неподчиняющуюся» гранату. Пыльник натягивается на раструб с выворачиванием. Предварительно ШРУС смажьте снаружи. Придется приложить усилие, чтобы протолкнуть пыльник. После этого его остается вывернуть, как положено и закрепить.

https://youtube.com/watch?v=iHprGkxRkGQ

Чем передаётся крутящий момент в узлах стыковки валов

По мере эволюционирования подобных передач применялись различные устройства, каждое из которых когда-то было изобретено и даже защищено соответствующим патентом.

Эластичные муфты. Применяются до сих пор в некоторых карданных сочленениях, поскольку отличаются простотой и дешевизной. Возникающие скачки момента и сопряжённые с этим вибрации гасятся упругим материалом муфты, как правило, это специальная качественная резина. В муфту завулканизированы металлические монтажные втулки.

Классическое карданное соединение. Используется так называемый шарнир Гука, или крестовина. Устройство известно давно и широко применяется, но обладает существенным недостатком в виде неравномерности углового момента. Поэтому не может использоваться при больших относительных углах.

Двойные карданные шарниры. Здесь неравномерности двух крестовин частично скомпенсированы, но узел получился достаточно громоздким и ненадёжным. Имеет ограниченное применение в карданных передачах некоторых автомобилей.

Трипоидные шарниры, или триподы. Состоят из трёх усечённых сфер, вращающихся на игольчатых подшипниках и перемещающимся по профилированным прорезям в наружной обойме. Хорошо работают на малых углах, технологичны, долговечны, часто применяются в качестве внутренних ШРУС колёсных приводов.

Четырёхшариковые шарниры Вайсса-Бендикса. Это первые настоящие ШРУС с плавным потоком момента

Имея ряд достоинств, применяются до сих пор, в частности, на тяжёлых машинах, где важно иметь крупные, прочные шарики

Ставшие классическими шестишариковые шарниры Рцеппа-Бирфильд. Оптимальны по конструктиву, поэтому сейчас используются чаще других. Это та самая «граната», которая известна даже автовладельцам, понятия не имеющим о самом принципе работы ШРУС.

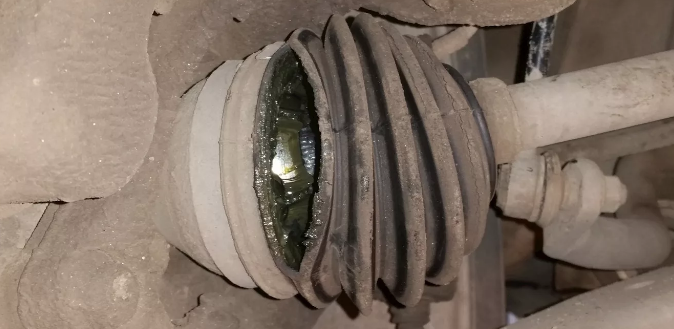

Повреждение пыльника

Когда порвался пыльник ШРУСа, сколько можно ездить, знают не все водители. В зависимости от полученных повреждений, насколько травмирована защита, водитель не должен рассчитывать на пробег более 500–1000 км. В противном случае, если не предпринимать каких-либо усилий, придется тратиться на достаточно дорогой ремонт с заменой быстро изношенных шарниров.

Работа шарнирного узла связана с интенсивным трением между сопрягаемыми поверхностями. Снизить степень износа позволяет обилие специальной густой смазки. Она блокирует соприкосновение между металлическими частями, формируя тонкий слой пленки.

Современные инженерные решения позволяют эксплуатировать ШРУСы и пыльники до 100–150 тысяч км пробега при соблюдении рекомендаций компании-производителя. Удерживаться достаточному объему смазки помогает защитный силиконовый чехол. Он не позволяет проникать влаге и мелкому абразивному песку внутрь.

Когда образуется разрыв в наружной оболочке, то часть смазки уходит наружу. К металлу проникает влага (источник коррозии). Недостаток смазывающего вещества водитель сможет легко заметить по характерным признакам:

• слышится хруст во время поворотов;
• появляются пощелкивания в передней части машины при езде по неровной дороге;
• в более запущенных ситуациях случается подклинивание.

Важно своевременно выявить проблему. Автомобилист должен прислушиваться к своему транспортному средству

В ином случае может произойти потеря управляемости или внезапная блокировка колес, что способно провоцировать дорожно-транспортное происшествие.

Проблемы шести шариков

Они заключаются не в том, что, строго говоря, даже этот тип шарнира не идеален по геометрии вращения. Такой мелочью можно пренебречь, она практически не проявляется и при запредельных для всех прочих устройств углах перелома валов. Но все прочие плюсы и минусы стоит указать.

Достоинства

Как уже упоминалось, данный ШРУС допускает значительные углы работы, что очень важно для привода управляемых колёс. Чем больше их отклонение от оси привода, тем меньше радиус разворота автомобиля

При этом узел не будет подвержен саморазрушению из-за паразитных вибраций крутящего момента.

Шесть небольших шариков более равномерно распределяют нагрузку между собой, что позволяет при том же значении передаваемого момента сделать узел компактным. В современном автомобиле не так много свободного места между рычагами и шарнирами подвесок. Масса тоже имеет значение, поскольку она в чистом виде будет неподрессоренной и повлияет на плавность хода.

Малый размер шариков и канавок также сводит к минимуму потери на трение. Даже при передаче значительной мощности ШРУС Бирфильд мало нагреваются, что упрощает требования к смазочным материалам.

Недостатки

Изготовление шарниров подобного типа требует прецизионного оборудования. Шарики движутся в прорезях по сложным траекториям, обеспечение этого потребует специфического и дорогого станочного парка. Качественный шарнир обойдётся недёшево.

Высокая точность изготовления оставляет небольшие запасы на износ. Это вынуждает увеличивать твёрдость поверхностей качения, чтобы избежать появления нежелательных люфтов в соединении. А совмещение в одном узле трения качения и скольжения накладывает ограничения по свойствам используемой смазки.

Герметизирующие чехлы

Шарнир работает в условиях сильного внешнего загрязнения. Зона, где он расположен, подвержена бомбардировке узла пылью, песком и гравием, сюда же летят потоки воды из-под колёс. Защититься от подобных воздействий можно лишь применив полностью закрытые эластичные чехлы. Причём они должны обладать как прочностью на разрыв и ударные воздействия, так и упругостью, чтобы скомпенсировать угловые и линейные перемещения в шарнире. Сколько можно ездить, если порвался пыльник ШРУСа рассмотрим подробнее.

Полезные советы

На любом автомобиле необходимо проверять состояние пыльников каждые 20-30 тыс. км. пробега. Выполнять проверку необходимо даже при полном отсутствии каких-либо признаков неисправности тех или иных элементов, которые указанные пыльники защищают.

В рамках диагностики нужно внимательно осмотреть каждый пыльник на ШРУСах, а также на рулевой рейке и шаровых опорах. В норме, на пыльниках не должно быть трещин, разрывов и других дефектов

Также важно, чтобы пыльник не пересыхал, то есть сохранялась его эластичность. Не лишним будет проверить и надежность фиксации самих пыльников, так как специальные хомуты, которыми они фиксируются, могут повреждаться, растягиваться и т.д

При нормальной установке пыльник не должен болтаться.

Еще добавим, что иногда пыльники могут скрывать определенные проблемы, связанные с утечкой рабочей жидкости. Как правило, связано это с ГУР. Часто бывает так, что если рулевая рейка потекла, масло из гидроусилителя скапливается в пыльнике, при этом снаружи течи не видно, так как жидкость из пыльника дальше не вытекает.

По этой  причине некоторые специалисты рекомендуют иногда снимать пыльники для осмотра деталей, особенно если есть подозрение на неисправность или нарекания на качество работы отдельного элемента или механизма.

Если было обнаружено, что пыльник порван, необходимо осмотреть  соединение под пыльником. Если уже видны повреждения и коррозия, такую деталь нужно заменить или, как минимум, отреставрировать,  так как  проблемы будут прогрессировать и все равно потребуется замена/ремонт.  Если же видимых дефектов нет, можно попробовать восстановить смазку (например, смазка ШРУС), после чего установить новый пыльник.

Что касается решения ездить с порванными пыльниками, допускается только кратковременное использование авто с минимальными нагрузками и только в сухую погоду. Если  дорога мокрая, вода быстро смоет смазку в подвижных соединениях, после чего начнется их активный износ. Также вместе с водой в соединение неизбежно попадет песок  и грязь, что приведет к механическим повреждениям.

В результате через достаточно небольшой промежуток  времени (около 1000 км. пробега)  может потребоваться полная замена / ремонт дорогостоящих деталей (рулевой рейки, ШРУСов и т.д.). При этом такие детали до разрыва пыльников могли иметь минимальный износ или быть практически новыми, однако разрыв пыльников неизбежно выведет их из строя в самые короткие сроки.

Последствия езды с порванным пыльником

Как правило, наиболее сильно подвержены износу те детали автомобиля, на которые постоянно попадает вода, дорожные реагенты и т.д. По этой причине отдельно следует выделить ШРУСы, шаровые опоры, а также места соединений рулевых тяг с валом в корпусе рулевой рейки.

Чтобы понять, можно ли ездить с порванным пыльником ШРУС, достаточно вспомнить про подшипники в устройстве ШРУСов. Не трудно догадаться, что попадание воды в «гранату» приведет к вымыванию смазки ШРУС, далее начинается сухое трение и усиленная коррозия. Если к этому добавить песок, действующий в качестве абразива, в подобных условиях срок службы ШРУС  сильно сокращается. Результат – сначала «граната» хрустит, далее ШРУС начинает стучать, после чего может произойти полное разрушение данного элемента.

Вполне очевидно, особенно с учетом высокой стоимости детали, что если порвался пыльник ШРУСа, ездить на автомобиле настоятельно не рекомендуется до замены поврежденного пыльника. Иногда бывает достаточно проехать несколько десятков километров по мокрой дороге, чтобы ШРУС захрустел в результате попадания под пыльник мусора и воды.

Что касается шаровой опоры, данная деталь фактически является шарниром. При этом шаровые опоры испытывают достаточно серьезные нагрузки. Если происходит разрыв пыльника шаровой, пыль, влага, песок и грязь быстро разрушают сферический наконечник.

В результате шаровая опора сильно изнашивается изнутри, ресурс сразу сокращается практически до ноля. Как правило, с поврежденными пыльниками шаровые стучат уже через 300-500 км. пробега по мокрой дороге. Если же до разрыва деталь уже отходила какое-то время, выход шаровой из строя может произойти и раньше. При этом когда «палец» шаровой начнет болтаться в своем корпусе,  повышаются риски его выпадения. Если шаровая развалится, колесо автомобиля может попросту отпасть, что представляет большую опасность.

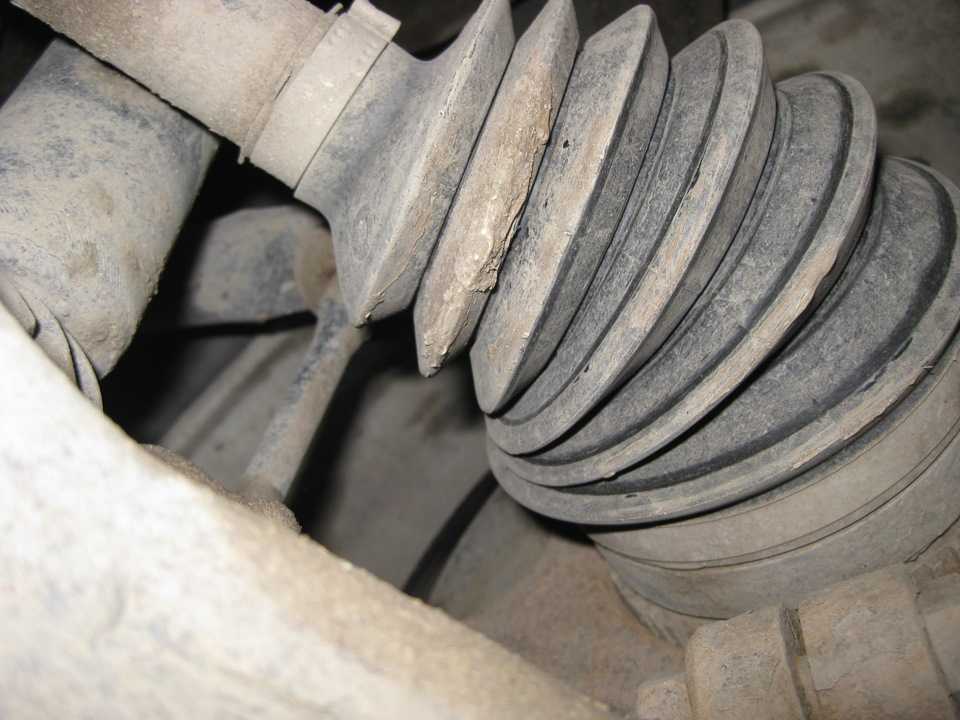

Порванный пыльник рулевой рейки будет означать, что влага и грязь будут попадать внутрь корпуса и воздействовать на вал рейки. На начальном этапе начинается коррозия, далее разрушаются сальники и уплотнители. Если рулевая рейка с ГУРом, возникают утечки рабочей жидкости, что потребует ремонта рулевой рейки или полной ее замены. В отдельных случаях работа без масла в ГУР также может вывести из строя насос гидроусилителя.

Если же рейка без ГУРа или на машине установлен ЭУР, сначала можно столкнуться со стуками рулевой рейки и шумами, скрипами при повороте колес, далее становится все тяжелее поворачивать рулевое колесо. В свою очередь, на автомобилях с электроусилителем руля в подобной ситуации сильнее изнашивается сам усилитель рулевого управления. Причина — повышенные нагрузки.

В любом случае, езда с порванным пыльником рулевой рейки неизбежно приведет к тому, что рулевая рейка достаточно быстро выйдет из строя. По этой причине необходимо отказаться от эксплуатации авто до момента полного восстановления пыльников.

почему рвется пыльник ШРУса

Естественный износ пыльника ШРУСа

Последствия: В процессе эксплуатации автомобиля все детали изнашиваются, пыльник ШРУСа не является исключением, через порванный пыльник в ШРУС попадает вода и грязь — разрушающие механизм.

Низкое качество запасных частей

Последствия: Не стоит приобретать запасные части самой низкой ценовой категории их технические характеристики зачастую не соответствую требования автопроизводителя, и очень быстро выходят из строя. Через порванный пыльник в ШРУС попадает вода и грязь — разрушающие механизм.

Механическое повреждение Пыльника ШРУСа

Последствия: Наезд на преграды, попадание веток, автомобильная авария — вполне могут повредить пыльник ШРУСа, через порванный пыльник в ШРУС попадает вода и грязь — разрушающие механизм.

Пыльник ШРУСа. Ремонт скотчем и изолентой… Снова боль… — logbook Opel Astra 1995 on DRIVE2

Весна началась с неприятностей, о которых я писал в прошлых БЖ. Сразу после неприятностей из прошлой записи, обнаружил рваный пыльник ШРУСа. И это ппц.

Zoom

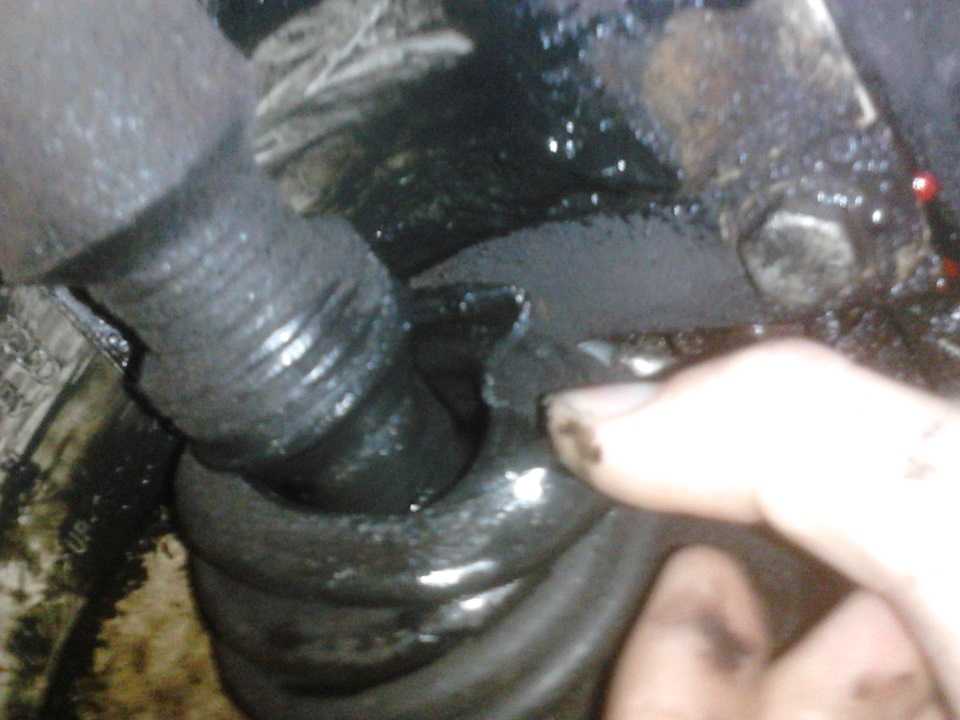

БОЛЬ!

Zoom

Zoom

Zoom

Купить пыльник по месту невозможно (знаю, что от 8ки вродь подходит). Да и в сервис ехать не хочу. Во первых, склоняемся менять гранату целиком, а во вторых, я и сам смогу это сделать, купив нужный инструмент. Не доверяю я сервисам и их расценкам. Но сейчас праздники, и все работаает через жопу, так что это откладывается на неделю.Но есть еще одна проблема. Сегодня срочно нужно ехать по делам. Примерно 200км в обе стороны. А как ехать, если пыльник кончился. Вот и решил я спасать ситуацию, подручными средствами.Для этого потребовалось:

Лейкопластырь (он очень хорошо приклеился к обезжиренному пыльнику в отличии от скотча и изоленты)Скотчизолента (красненьккая и синенькая)плотная пленка

Пыльник обезжирил, как смог. И начал с пластыря, так как скотч не лип.

Zoom

После замотал скотчем и повернул колесо в обе стороны, просматривая, дабы скотч не рвался в местах натяжки.

Zoom

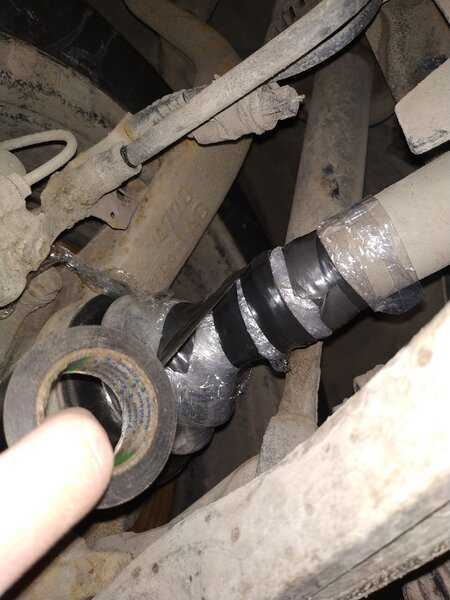

После изолента и снова повороты прокруты колеса, после добавил пленки и еще изоленты, для большего спокойствия.

Zoom

Zoom

Zoom

Zoom

Все делал, постоянно проверяяя, дабы нигде не рвалось при натяжке. Как-то так. Думаю пойдет на первое время. А пока закажем ШРУС и купим нужный инструмент.

Кстати, если вдруг кто не в курсе, для замены ШРУСа на Ф-ке, потребуются:Вороток и головка на 30Щипцы для стопорных колецсъемник шаровых опор (у нас можно и без него, но я возьму. Полезная штука)Я не думаю, что это выйдет намного дороже, чем единожды поменять ШРУС в сервисе

Спасибо за внимание)

Замена наружного ШРУСа

После смены пыльника по вышеуказанной инструкции, смена внешнего шарнира не должна вызвать каких-то серьезных затруднений:

1. Работы начинаются со снятия колеса.
2. После снятия колеса, откручивается гайка ступицы, проводится демонтаж суппорта с наружными частями тормозной системы;
3. В последнюю очередь снимают шаровую опору и рулевой наконечник.

Фото-инструкция разбора опубликована выше.

ШРУС извлекается молотком, которым его выстукивают через приготовленную подставку. Шлицевой крепеж сразу поддается, но иногда приходится применить чуть большие усилия (не стоит переусердствовать!). Освободив пыльник от хомутов, необходимо выкрутить его в сторону коробки передач – теперь остается вытянуть ШРУС на поверхность, в случае возникновения каких-либо затруднений – выбивать через прокладку молотком.

Снятие старого наружного ШРУСа

Смена комплектующих выглядит следующим образом:

1. На вал устанавливается пыльник, осуществляется замена стопорного кольца;
2. Начиненный смазкой новый ШРУС ставится на вал. Его забивают молотком через деревянную либо металлическую (но мягкую) проставку;
3. Закрепляется пыльник, затягиваются хомуты;
4. Все устройство монтируется в ступицу;
5. Происходит остальная сборка подвески.

Подробнее про замену наружного ШРУСа своими руками смотрите в следующем видео:

https://youtube.com/watch?v=4yO-p6J5vPc

ПОЧЕМУ tor motors?

Наша компания является лидером по агрегатному ремонту (двигатели, трансмиссия, рулевое управление, системы турбонаддува), ремонт трансмиссий это одно из наших основных направлений в том числе замена пыльника ШРУСа в Краснодаре.

Мы настолько уверены в качестве нашего ремонта, что даем гарантию от 6 месяцев. У нас большой склад запчастей для проведения ремонта привода всех видов и модификаций.

Мастера сервис центра TOR MOTORS в Краснодаре произведут качественный ремонт приводов и замену пыльника ШРУСа, учитывая регламент завода производителя. Наш автосервис имеет все необходимое оборудование, для осуществления диагностики и обслуживания автомобилей. Все работы производятся в оборудованном агрегатном цехе.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

• во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
• во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
• осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
• в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

• снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
• откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Замена пыльника ШРУСа своими руками

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

1. Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
2. Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
3. Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
4. Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
5. После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

Замена пыльника ШРУСа своими руками

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

Повреждения пыльника

Многие водители не знают. сколько времени можно ездить на машине с порванным пыльником ШРУСа

Неважно, какие были получены повреждения и как сильно разбита защита, пробег может быть не больше, чем 1000 км. Иначе, если не решить проблему сразу, в дальнейшем она выльется в более глобальный и дорогой ремонт с заменой всех шарниров

Соединяемые поверхности интенсивно трутся между собой и за их работу отвечает шарнирный узел. Чтобы снизить степень их износа, необходимо использовать специальную густую смазку в большом количестве. Такая смазка формирует тонкий слой пленки и является разделителем между металлическими деталями, не допуская их чрезмерного трения и износа.

Если выполнять рекомендации компании производителя, то использовать ШРУСы и пыльники можно от 100 000 до 150 000 км пробега. Защитный чехол из силикона помогает удерживать смазку в достаточном количестве и защищает от проникновения мелкого шлифующего песка и влаги во внутрь. Когда во внешней оболочке появляется разрыв, то смазка выходит наружу, и появляется риск проникновения влаги, которая может вызвать коррозию.

О недостатке смазывающего вещества скажут: хруст при совершении поворота, щелчки в передней части автомобиля во время езды по дороге с неровностями или, когда ситуация уже запущенная, происходит подклинивание.

Автовладелец должен слушать свою машину, чтобы вовремя выявить проблему. Иначе из-за такой неисправности могут внезапно заблокироваться колеса или автомобиль потеряет управление.

Действия автовладельца

Когда возможен риск разрыва пыльника, не следует отправляться в дальнюю дорогу. Следует подстраховаться, и на всякий случай укомплектовать автомобиль аварийным запасом материалов. В таком комплекте должно находиться:

— кусок плотного полиэтилена— специальный пистолет, чтобы можно было внести смазку, также для этого можно применить пустую трубку— изолента или скотч— крепкая веревка— тряпки— специальная густая смазка

Для того, чтобы на время устранить неисправность автомобиль ставится на ручной тормоз, а колеса блокируются против откатами. Нужная сторона поднимается домкратом, и дополнительно устанавливается подстраховка из любого жестокого предмета. Место разрыва очищается тряпками от вытекшего масла, после чего пистолетом или при помощи трубки вносится нужное количество смазки под пыльником. Далее в 2-3 слоя пыльник оборачивается плотным пакетом и фиксируется изолентой. Растянутая гармошка складывается и несколько раз прокручивается колесо. Крепкую тонкую веревку заводят в каждое углубление гармошки для дополнительной фиксации.

Такой процедуры хватить чтоб доехать до мечта ремонта. Цена на пыльник не высокая как впрочем и на замену этого пыльника.

Мой вам совет. Любому водителю я бы посоветовал хотя бы рас в месяц производить визуальный осмотри всех важных узлов. Это позволит избежать ненужных поломок и
