Как разобрать генератор ваз 2106 карбюратор

Как поменять щетки на генераторе ваз 2106

Рябят, дело такое недавно преобрел ваз 2106 конец 2003 г.в, были проблемы заряда акб, думал генератор снял поставил другой бу генератор, поменял в нем щетки, поменял реле напряжения генератора, мультиметр показывает 14, 2, дома зарядил акб вышел один раз завел и все, больше не заводится.

Метки: Как поменять щетки на генераторе ваз 2106

не работает генератор ваз 2106, менял недавно щетки. Помогите | Автор топика: Пётр

вечером переставлял акб скидывал + и — а она глохнет вольт метр на приборке тоже не работает в чем проблема?

Дима вопрос сформулируйте-непонятно чтоб ответить——реле регулятор-1 ротор тести со щёток-на сопротивление-2.статор тока визуально -3диоды генератора-тестор-4если диоды или статор скорее всего замена генератора —разобрать не поломав не легко-из за подшипника а вот другой акб возможно был неисправен-осыпались пластины и замкнута накоротко-и не выдержало рр или провода или диоды т. е короткое замыкание

Юлия а кто вас надоумил снимать клемму при заведенном движке? -реле регулятор — электронное при снятии клеммы происходит скачек напруги — легко могло сгореть, начни с предохранителя проверь есть ли напруга на клемме возбуждения гены,

Виктор Пригласить специалиста. Или хотя бы опытного водителя.

Как сделать ремонт генератора своими руками?

Генератор автомобиля – механизм важный. От него зависит многое и без нормальной его работы, далеко не уедешь. Неисправности генератора на машине связаны, как правило, сбоями в работе аккумулятора. Ремонт генератора ваз 2106 неизбежен в этих случаях. Он может быть полным или частичным и все зависит от причины сбоев. Чаще всего они бывают связаны с ремнем натяжения или подшипниками.

Ремень привода и проверка его натяжения

Начинают проверку генератора с ремней привода, вернее его достаточного натяжения.Натяжение ремня — важная составляющая правильной работы генератора. Можно уверенно сказать, что от правильно натянутого ремня зависит работа водяного насоса и даже подшипника самого коленвала. Ослабление ремня не дает вырабатывать достаточного количества электричества для нормальной работы аккумулятора. При слишком сильном его натяжении нередко ломается и сам генератор. На каждые 15 т. километров ремень рекомендуется сменять. Ну, а когда на нем замечаются трещины, разрывы или расслоения, то тем более.

Итак, начинаем проверку. Для этого:

• заглушаем автомобиль (желательно, чтобы он стоял на яме, так как работать с ремнем удобнее под машиной);
• поднимаем автомобиль на домкрат, если он не поставлен на яму;
• снимаемзащитныйкартер;
• поджимаем ремень рукой вверх по центру между шкивами генератора и коленвалом (нажимаем не сильно);
• измеряем величину прогиба с помощью линейки (она должна быть не более 10-15 мм).

Схема подключения генератора ВАЗ-2109

1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
2. Отрицательный диод.
3. Дополнительный диод.
4. Положительный диод.
5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
10. Реле зажигания.
11. Замок зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Реле напряжения, расположено в подкапотном пространстве.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Ремонт генератора ВАЗ 2106

Порядок выполнения

Снимаем генератор с двигателя (см. Снятие генератора). Ключом «на 10» отворачиваем гайку… …и снимаем изоляционную шайбу с вывода «30» генератора. Ключом «на 19» отворачиваем гайку шкива генератора. Ротор от проворачивания удерживаем отверткой за выступ крыльчатки (не погните лопасти). Снимаем шайбу,… …детали шкива,… …регулировочное кольцо… …и крыльчатку. Небольшим зубилом удаляем из паза вала шпонку… …и снимаем установленное за ней кольцо. Ключом «на 10» отворачиваем четыре гайки… …и вынимаем болты, стягивающие крышки генератора. Снимаем переднюю крышку. Если вал ротора плотно сидит в подшипнике, удерживая генератор на весу за переднюю крышку, выбиваем ось через оправку из мягкого металла. Снимаем регулировочную шайбу. При сборке не забудьте установить ее на место. Для замены переднего подшипника ключом «на 8» отворачиваем четыре гайки. При сборке они были законтрены – торцы шпилек смяты. Если гайки при отворачивании будут повреждены, при сборке потребуются новые. Снимаем наружную и внутреннюю крышки вместе со шпильками. Через оправку выбиваем передний подшипник. Устанавливаем новый подшипник, нанося легкие удары по его наружному кольцу через оправку, в качестве которой можно использовать подходящую головку или втулку. Устанавливаем крышки подшипников, затягиваем гайки… …и бородком или зубилом вновь контрим их. Снимаем щеткодержатель (см. Замена щеток генератора). Выколоткой из мягкого металла выбиваем ротор из задней крышки. Ротор снимается вместе с подшипником. Замена заднего подшипника требуется редко. При необходимости стягиваем его с вала ротора съемником. Новый подшипник запрессовываем, нанося удары через оправку – и только по его внутреннему кольцу. Головкой «на 8» отворачиваем три гайки крепления выводов статора к выпрямительному блоку. Поджав тонкой отверткой фиксатор штекера «нулевого» провода,… …снимаем статор. Вынимаем болт вывода «30». Из задней крышки извлекаем три болта вместе с изоляционными прокладками… …и вынимаем выпрямительный блок. Проверку выпрямительного блока см. в разделе Проверка генератора. Вентиль (диод) имеет одностороннюю проводимость. Неисправный, как правило, пропускает ток в обоих направлениях. Замена отдельных вентилей возможна, но понадобится их перепрессовка в держатель – операция, требующая аккуратности и навыка. Поэтому выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе. Поочередно подсоединяя щупы омметра к выводам статора, проверяем его обмотки на обрыв… …и замыкание на корпус. Неисправный статор заменяем Перед сборкой очищаем все детали от масла, грязи и угольной пыли. Контактные кольца протираем тканью, смоченной бензином или растворителем. При сильном окислении и подгорании зачищаем кольца самой мелкой шкуркой. Собираем генератор в порядке, обратном разборке. Перед установкой статора в заднюю крышку вставляем штекер «нулевого» провода (предварительно отогнув его фиксатор) в соединительную колодку генератора.

Видео про «Ремонт генератора» для ВАЗ 2106

ремонт генератора ваз2106

ВАЗ-2107. Нет зарядки АКБ. Ремонт генератора.

ЗАМЕНА ПОДШИПНИКОВ ГЕНЕРАТОРА ВАЗ 2101-07

Зарядка ВАЗ 2106

Генераторы CS оборудованы встроенным регулятором напряжения. По своим электрическим характеристикам статор Delta, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые были использованы в более ранних генераторах. Применены стандартные шкив и крыльчатка, однако, отверстия для испытания не предусмотрено.

Устройство электрического реле:

электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;

якорь — специальная пластина, управляющая контактами;

переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.

Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Пропала, причины

1. Износ щеток генератора

2. Выход из строя диодного моста генератора

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Подключение

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.

Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.

Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Как проверить

Заведите автомобиль и сделайте частоту вращения коленвала 2500-3000об/мин.

Отключите все лишние потребители электроэнергии, за исключением конечно самого зажигания.

Замеряйте вольтметром напряжение на клеммах аккумулятора. Оно должно быть равным 14.2В плюс минус десятые доли.

При любых существенных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Промаркируйте маркером провода, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если вы перепутаете провода местами регулятор перестанет работать и как следствие возрастет напряжение на выходе генератора. Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию. Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию

Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию.

Строение Г-221

Конструкция генератора состоит из нескольких основных узлов – диодного моста, статора, ротора, 2 крышек.

1. Ротор оборудован обмоткой возбуждения, в нем смонтированы подшипники, внутренней обоймой напрессованные на вал ротора, а наружной обоймой закреплены в крышке генератора и ее гнезде.
2. Диодный мост состоит из кремниевых диодов, которые по биполярному принципу трансформируют переменный ток в постоянный. Диод работает как фильтр, препятствуя попаданию на статорную обмотку тока из электрической цепи.
3. Статор оборудован двухступенчатым регулятором напряжения РР-380, который поддерживает в электропроводке автомобиля напряжение 13-14вольт. Также статор имеет звездообразную обмотку 3-х фазного тока, выполняющую функцию контакта с зарядным током аккумуляторной батареи. Пластинки из электротехнической стали составляют сердечник статора.

Схема зарядки ВАЗ 2106 состав оборудования.

Привод генератора осуществляется моноклиновым ремнём от шкива коленвала. В зависимости от количества оборотов, напряжение на выходе может быть в диапазоне

Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра. Цена нового изделия находится в пределах от 2, тысяч рублей и выше. Не допускается работа генератора с отсоединенной аккумуляторной батареей.

С его помощью происходит преобразование механической энергии в электричество. В передней части генератора расположен шкив и крыльчатка для обдува корпуса устройства. Вот поэтому и стоит разобраться в том, как устроена схема подключения генератора ВАЗ и какие есть альтернативы.

Подтянуть до упора гайку донного крепежа. Это могут быть: противотуманные фары; предпусковой подогреватель; холодильник, телевизор, дополнительный обогреватель. На переднем конце вала ротора с помощью сегментной шпонки гайкой закреплены шкив и крыльчатка вентилятора охлаждения.

Статья по теме: Как соединить 2 клавишный выключатель

Схема зарядки ВАЗ включает в себя р еле контрольной лампы заряда типа РС обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Если сопротивления нет, налицо короткое замыкание на корпус устройства. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Таким образом проверяется наличие обрыва в катушке. В таких случаях проще всего заменить полностью выпрямительный блок. Иногда требуется решить проблему, как проверить генератор ВАЗ на функционал сетевого регулятора, который можно найти на левом брызговике в подкапотном пространстве. Средняя часть — это статор, на котором находятся обмотки. Назвать основным какой-то один элемент сложно, так как при выходе из строя любого происходит отключение системы электропитания.

Диагностика работы генератора

Как только напряжение бортовой сети опускается ниже уровня 12 вольт, контакты реле размыкаются, и лампа загорается. После замены генератора и подключения его по одной из предоставленных схем, достаточно проверить работоспособность системы в целом. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции. Помогает натяжитель ремня генератора осуществить нормальное вращение ротора.

Самые важные моменты в генерации электроэнергии — это наличие магнитного поля и движения. С помощью накидного ключа снимаем донное крепление изделие и вытаскиваем болт. Ведь при работе он нагревается.
Как проверить генератор ВАЗ

Распространенные неисправности

Какие существуют неисправности генератора ВАЗ 2106 и как их устранить?

Первый тип поломки — лампочка на приборке горит всегда или время от времени загорается во время езды, причины следующие:

1. Ремешок проскальзывает — его натяжение необходимо отрегулировать.
2. Обрыв цепи между центром звезды узла и штекером под номером 85 реле контрольной лампочки.
3. Повреждено реле контрольной лампочки заряда.
4. Выход из строя регулятор напряжения.
5. Обрыв в проводке обмотки возбуждения.
6. Износились щетки генератора, окислились контактные кольца. Проблему позволит решить очистка колец, а также замена щеток генератора.
7. Произошло замыкание или обрыв в цепи вентилей механизма.
8. Замыкание проводки в обмотке статора или обрыв цепи.

Если контрольная лампочка не горит при включении зажигания, причины могут быть следующими:

1. Сгорела нить накала — лампочку можно просто заменить.
2. Выход из строя реле лампочки.
3. Обрыв в проводке или замыкание вентилей.
4. Обмотка статора замкнулась на массу. Проблем позволит решить замена статора.
5. Генератор не заряжает АКБ.

Устройство и обозначение элементов узла

Если генераторный узел функционирует нормально, но АКБ при этом заряжается плохо, причиной может служить:

1. Плохое натяжение ремешка либо его проскальзывание при езде на высоких оборотах. Избавиться от такой проблемы можно путем регулировки натяжения ремешка.
2. На АКБ окислились выводы, произошло повреждение проводки либо ослабли фиксаторы наконечников проводки на механизме.
3. При выходе из строя АКБ ее необходимо поменять.
4. Проблемы в работе регулятора напряжения могут быть исправлены путем зачистки контактов, а также регулировкой или заменой элемента.

Что касается перезарядом АКБ, то обычно он обусловлен плохим контактом между корпусом регуляторного элемента, а также массой. Гораздо реже это обусловлено выходом из строя самого регулятора, а также поломкой аккумулятора.

Если же генераторный узел работает очень громко, это связано с:

1. Ослаблением гайки шкива узла — ее необходимо просто подтянуть.
2. Изгибом вентиляторной лопасти — ее нужно просто отстроить.
3. Некорректной работой подшипниковых элементов.
4. Коротким замыканием либо обрывом проводки в механизме.
5. Появлению шума могут способствовать щетки узла — их необходимо просто вытереть (автор видео — Сергей Бакаев).

Пошаговая процедура замены генератора. Вариант первый — не полный

2.1. Вытащить из кронштейна 21214 установленную в него разрезную стальную втулку и установить вместо нее сайлент (металлической стороной внутрь).

2.2. Снять генератор.

2.3. Снять с него под крышкой защиты удлинитель контакта 61 (обмотки возбуждения) — впрочем, можно сделать самостоятельно :).

2.4. Открутить снизу старый кронштейн (головка на 17, 2 или 3 болта).

2.5. Открутить сверху старую планку (головка на 17, одна гайка).

2.6. Повесить новую планку — но до конца не фиксировать, пусть болтается.

2.7. Закрепить новый кронштейн со вставленным в него сайлентом (металлическим кольцом внутрь).

2.8. Повесить генератор 214, одев на него предварительно удлинитель контакта обмотки возбуждения (чтобы не делать это на ощупь). Вставить болт, одеть фигурную шайбу (ребрами внутрь, разумеется) и затянуть гайкой (не сильно).

2.9. Одеть ремень — к слову, заметно легче, чем на 213, вставить болт в планку и верхнее ухо генератора, подтянуть (не до конца, опять-таки).

2.10. Затянуть окончательно крепление планки к двигателю.

2.11. Натянуть ремень, зафиксировать крепление уха к планке, зафиксировать нижнее крепление.

2.12. Одеть назад провода.

2.13. Выпив предварительно пива, завестись и радоваться жизни.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

1. Отсоединить аккумуляторную батарею.
2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
3. Отсоединяем колодку с проводами с разъема генератора.
4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Источник

Как разобрать и собрать генератор ваз 2106-2103

Для качественного ремонта генератора транспортного средства ВАЗ2106 понадобится его полная разборка. Такие действия необходимы для того, чтобы заменить статор, ротор, подшипники и выпрямительный блок на новые аналоги, или для проведения контрольных замеров отдельных частей и дальнейшего выявления неисправностей. Для оптимального выполнения таких действий понадобится сопутствующий инструмент в виде гаечных ключей на «8», «10», «13», «19» и торцевых головок на «8», «10», «19», бородка, динамометрического ключа, отвертки, штангенциркуля, оправки для выпресовки подшипников и специального съемника шкива генератора. После получения соответствующего инвентаря стоит приступать к выполнению ремонтных работ, куда стоит отнести:

1. Снятие генератора транспортного средства;
2. Его установку на специальный верстак для работы;

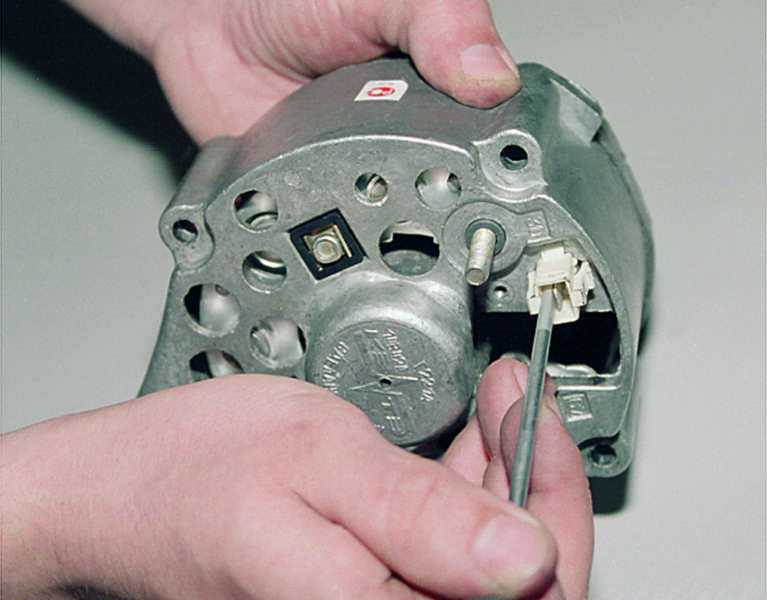

3. Снятие щеткодержателя для чего стоит отвернуть винт его крепления;
4. Зажим шкива генератора в тисках и откручивания гайки крепления шкива;
5. Зажим шкива в тисках с помощью штатного ремня привода и ремня большего сечения (от грузового автомобиля);
6. Установку генератора в тисках, чтобы тот шкивом смотрел вверх для его последующего удаления благодаря специальному съемнику с вала ротора;
7. Снятие с вала ротора шпонки шкива;
8. Переворачивание генератора в тисках к верху ногами и откручивание четырех гаек крепления задней крышки с последующим снятием крышки со статором.
9. Удаление ротора в сборе с подшипниками с передней крышки генератора. При выполнении выше приведенных действий не стоит утрачивать дистанционное кольцо.
10. Снятие внутренней и наружной крышки переднего подшипника (на крышке спилить напильником раскерненные концы винтов и открутите их).
11. Выпрессовку из крышки подшипника с применением подходящей оправки.

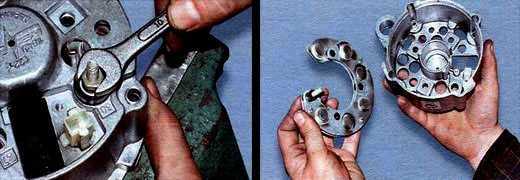

12. Отворачивание гайки крепления выводов обмоток статора от выпрямительного блока, снятие болтов с изоляционными элементами в виде проставок и шайб.
13. Удаление изнутри задней крышки наконечника провода из колодки, что приведет к разъединению крышки и статора.

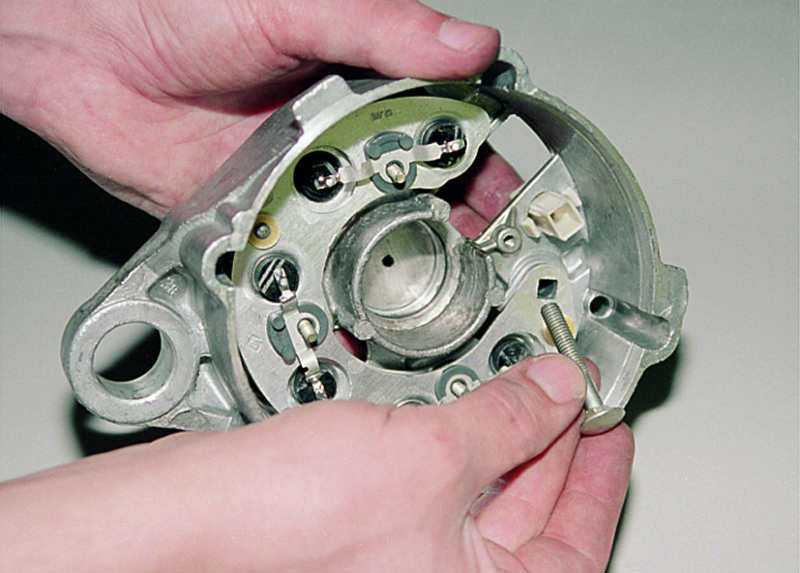

14. Снятие с задней крышки генератора выпрямительного блока путем отворачивания гайки крепления вывода на крышке, снятия ее вместе с шайбой и вытягивания блока.
15. Снятие подшипника с вала ротора с использованием специального съемника

Итак, выше приведен полный перечень действий, направленный на разборку элемента и его последующий ремонт. Дале стоит проверить функциональность щеток и щеткодержателей. Затем с помощью штангенциркуля замерять выступление ранее приведенных элементов, что должно достигать показателя не менее 12 мм. Произвести сборку генератора в обратном порядке. Иными словами, правильный порядок сборки и разборки позволит обеспечить нормальную функциональность системы на долгие периоды, а также даст возможность продлить срок службы основных частей и механизмов системы.

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

• со снятием оборудования;
• без проведения демонтажа.

Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

• гаечные ключи или головки (размер и тип зависят от модели автомобиля);
• отвертки с плоским и крестообразным жалом;
• комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
• баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
3. Ослабить затяжку болта в нижней опоре.
4. Отсоединить коммутационные кабели.
5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.
8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.

Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.

Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Непосредственно в авто

Замена щеточного узла без демонтажа генератора возможна при условии свободного доступа к задней крышке электрической машины. Подобная конструкция встречается на автомобилях отечественного или импортного производства с атмосферными моторами простой конструкции (с 2-мя клапанами на цилиндр). Например, чтобы поменять узел на «классических» машинах ВАЗ, потребуется снять провод с минусовой клеммы аккумулятора, а затем демонтировать кабели от корпуса генератора.

При помощи короткой отвертки отвернуть винт крепления и вынуть изношенный узел. Проблемой является коррозия резьбовых соединений, нанесение жидкости WD-40 ситуацию не исправляет, поскольку из-за стесненного пространства невозможно приложить усилие к инструменту. Кроме того, на установленном генераторе невозможно корректно проверить состояние коллекторных колец. Новые щетки при контакте с поврежденным коллектором изнашиваются за 500-1000 км пробега, после чего генератор вновь выходит из строя.

На некоторых автомобилях доступ к генератору возможен со стороны днища машины (например, на Лада «Калина» с 16-клапанным мотором). Владельцу необходимо демонтировать защитные щитки, работы производятся из смотровой ямы или на подъемнике. После демонтажа проводов и защитного экрана требуется отвинтить крепления регулятора напряжения, а затем извлечь щеточный узел. Для замены колец коллектора требуется снятие генератора.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

1. Водитель поворачивает ключ в замке зажигания.
2. Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
3. Именно в обмотке появляется магнитное поле.
4. Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
5. Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
6. Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора
