Ступица рено дастер - renault duster замена подшипника ступицы переднего колеса рено дастер

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

Чашечный съемник ступичных подшипников;
Оправку для выпрессовки деталей;
Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
Ключ Торкс Т-40 (шестигранник);
Отвертки, пассатижи;
Молоток, зубило;
Домкрат.

Сначала ослабляем колёсные болты, а затем ступичную гайку.
Устанавливаем автомобиль на домкрат, ставим подпорку.
Открутив болты, снимаем колесо.
Находим и вынимаем датчик скорости из кулака.
Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.

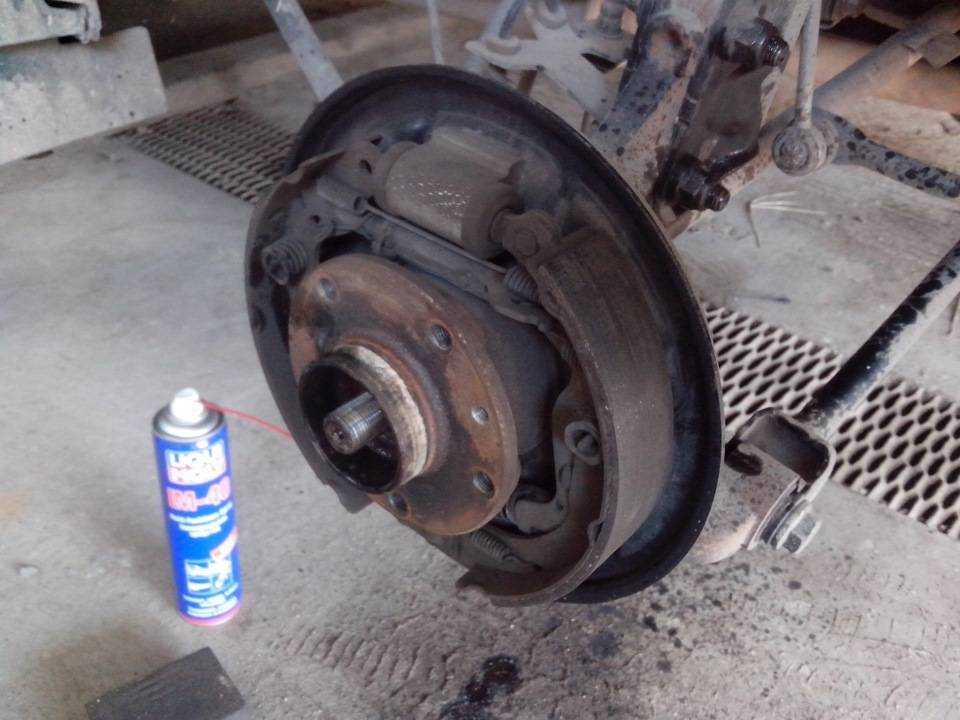

Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

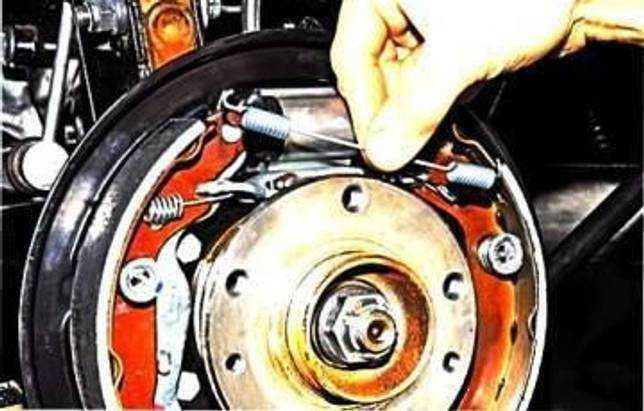

Находим и снимаем отверткой верхнюю стягивающую пружину.
Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

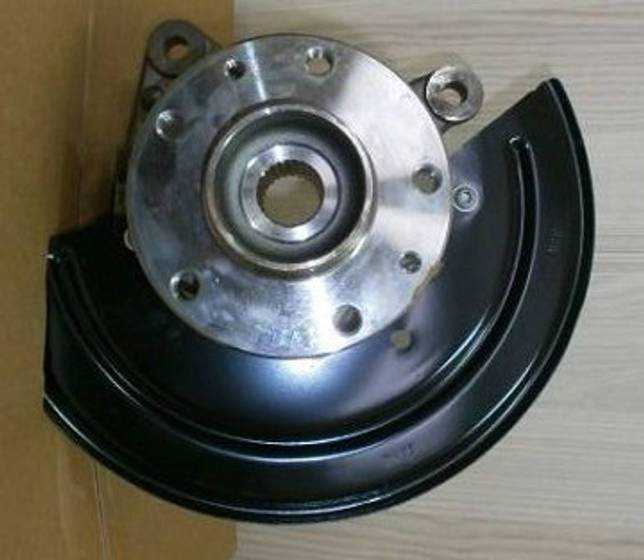

Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.

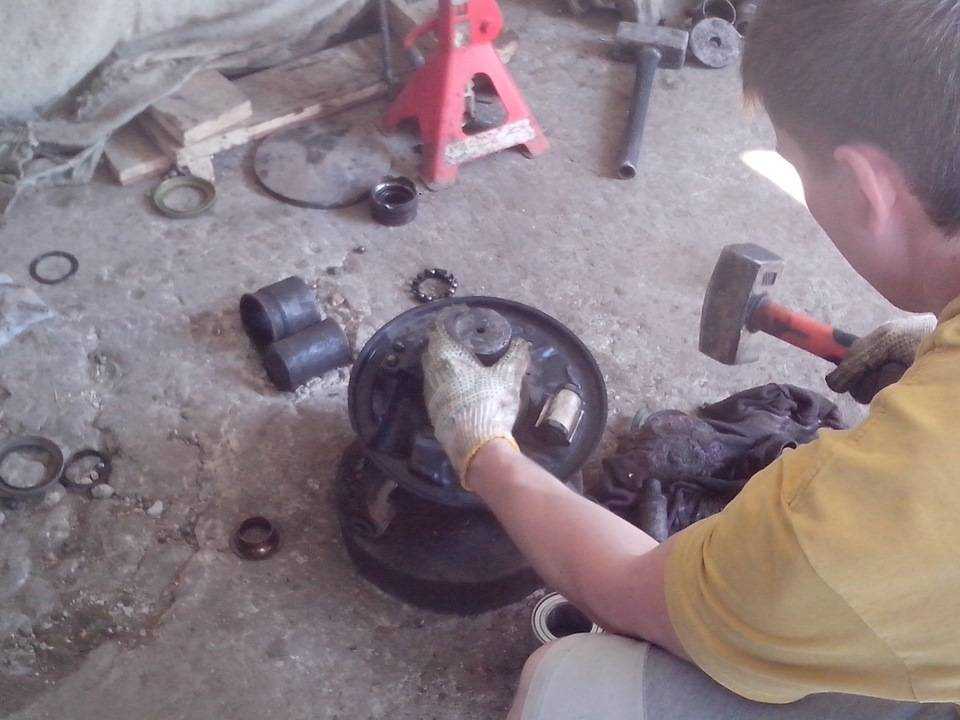

Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.

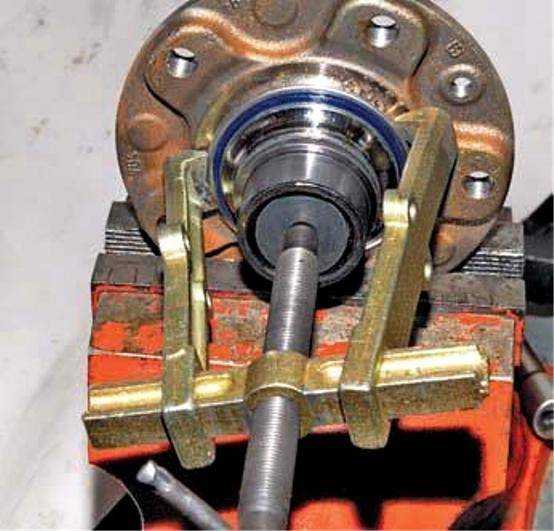

Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

Установите кулак на плиту пресса, как показано на фото.
Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

Следующий шаг – это установка стопорного кольца в канавку корпуса.
Потом в отверстие шарикоподшипника ступицы вставляется ступица
Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

Причины и признаки поломки ступичных подшипников

Периодически подшипник требует замены по следующим причинам:

физический износ при длительной езде;
высыхание смазочного материала в узле;
вымывание смазки при нарушении герметичности;
езда по плохим дорогам.

Существует несколько признаков того, что деталь требует замены:

Возникновение писка при выполнении поворота из-за возросшего трения. Обычно такая проблема появляется, когда часть шариков в механизме не работает.
Появление шума в области расположения ступицы. При нагревании деталей посторонний стук усиливается.
Щелчки в районе ступицы из-за повреждения обоймы подшипника.

Существует еще один признак, при возникновении которого эксплуатировать автомобиль категорически запрещено, – металлический писк в районе передних колес.

Подшипник состоит из основы и шарикового ободка

Как проверить передний ступичный подшипник

Важно своевременно обнаружить поломку, чтобы минимизировать вред для автомобиля. Однако предусмотреть это заранее практически невозможно

Провести проверку при возникновении странных звуков можно своими руками. Для этого Рено Дастер нужно поднять на домкрате и покачать колесо. Если чувствуется люфт, значит, нужно срочно менять ступичный механизм. А появление гула со стороны подвески обычно возникает уже на том критическом этапе, когда деталь уже выработана, и замена подшипника ступицы переднего колеса Дастер необходима в ближайшее время.

Еще один способ – разогнать авто до скорости, когда гул отчетливо слышен, и немного «повилять» по дороге. При повороте руля вес транспортного средства переносится на противоположную сторону, и звук пропадает — стоит искать неполадки в левом колесе. Тот же принцип действует и на другой стороне.

Самостоятельная замена шаровой опоры

В ходе ремонта потребуются наборы головок и ключей, молоток. Также рекомендуется подготовить WD-40, с помощью которого облегчается проведение работ.

Для устранения неисправностей, затронувших шаровую опору, необходимо загнать автомобиль на эстакаду (яму), приподнять на домкрате, после чего снять колесо с той стороны, где возникла проблема. Этим открывается доступ к всем болтам крепления шаровой, один из которых крепит деталь к кулаку, а оставшиеся — к рычагу. Данные элементы рекомендуется предварительно зачистить, удалив следы загрязнений небольшой щеткой из металла, а затем нанеся WD-40.

Нередко гайка крепления пальца шаровой плотно зафиксирована на кулаке. Из-за этого элемент невозможно открутить рожковым ключом. В подобных случаях сначала снимаем гайку ступицы, а затем — сдвигаем привод, используя наставку и молоток. Как только элемент изменит положение, можно переходить к дальнейшим работам.

На следующем этапе откручиваем гайку. Для этого подойдет 18-миллиметровый ключ. В момент, когда элемент упрется в корпус наружного шарнира, с помощью монтажной лопатки отгибаем рычаг. Перед началом этих манипуляций рекомендуют зафиксировать поворотный кулак посредством какой-либо опоры.

Далее удаляются датчик ABS и тормозной шланг. Следом выпрессовывается палец. Для этого нужно молотком ударить по проушине, предварительно подложив опору, чтобы не повредить поворотный кулак. После выхода детали отворачиваем гайки в месте крепления последних к стойке. Вынув палец, откручиваем ключом на «21» и вынимаем болт, расположенный на рычаге подвески. В конце снимаем эту деталь.

Установка новой шаровой занимает несколько минут. Для этого нужно открутить три болта от рычага и снять старую деталь. Затем необходимо установить новую шаровую опору. В этом случае рекомендуют использовать болты, идущие в комплекте. После этого закрепляется сначала палец, а потом крепежи рычага.

Завершив описанные манипуляции, нужно восстановить первоначальный вид подвески. Для этого следует выполнить несколько действия в приведенном порядке:

Монтируется привод.
Устанавливаются гайки, которые крепят стойку к кулаку.
Затягиваются гайки ступицы и кулака.
Монтируются обратно датчик ABS и тормозной шланг.

Многие автовладельцы рекомендуют проводить в рамках замены шаровой опоры на Рено Дастер финальную затяжку ранее открученных элементов при загруженной машине. Для этого нужно опустить домкрат, покачать кроссовер из стороны в сторону, а затем завершить процедуру. Благодаря таким действиям каждая деталь займет нужное положение.

Особенности затягивания ступичной гайки

Ни понимая с каким усилием затягивать колесные гайки лучше не браться за эту работу. Если их перетянуть, то произойдет поломка, а если не дотянуть, то в таком случае может произойти прокручивание, посадочное место под подшипником испортится. Все, кто не уверен в своих познаниях, могут использовать пружинный кантор, но можно обойтись и более простым способом. Воротки с трещоткой чаще всего не могут обеспечить достаточное усилие, а предназначенные для этого инструменты стоят дорого.

Чтобы не допустить поломки и правильно выполнить работу, для протяжки рекомендуется использовать рычаг длиной метр или чуть больше. Если на ступице автомобиля мелкий шаг резьбы может хватить усилия в 20 Нм плюс к этому необходимо будет сделать поворот ключа еще на 90°, в сумме такие усилия дадут очень приличный момент затяжки. Кто помнит физику может произвести простой расчет. Для этого необходимо знать свой вес и длину рычага. Значение в 20 Нм равно усилию два килограмма при длине рычага в метр.

Усилие, то с каким моментом затягивать ступичную гайку , зависит от индивидуальных особенностей транспортного средства. Рекомендации по затяжке даже одного и того же подшипника часто различаются. Они зависят от качества металла ступиц, прочности гаек, цапф, резьбы. Обычно 19-23 кгс/м достаточно. Если произойдет ослабление подшипника и зазор достигнет значения 0,06-0,08 миллиметров, это значительно повлияет на снижение ресурса всего механизма.

Специалисты много лет проработавшие в автосервисе рекомендуют через каждые 15-20 тысяч километров пробега подтягивать гайки ступиц. Полезно будет в таком случае их немного расслабить на один два оборота. Лучше всего чтобы автомобиль был приподнят домкратом при этом. Для осуществления данного процесса многие советуют применить трубчатый ключ, накидной, потому что у него толстые стенки и есть место под вороток, и он более мощный. Благодаря специальному переходнику получиться применить трубу.

Современные автомобили оборудованы обжимными гайками, которые не нужно контрить. На них есть пояски и они сами вдавятся в пазы цапфы. Не надо давить на ключ всем своим весом в сто килограмм, это фактически в два раза сильнее, чем необходимо. Зная точно какой момент затяжки ступичной гайки можно избежать потери колеса в пути, перед этим произойдет образование стука при поворотах, машина при этом может вылететь в кювет.

Момент затяжки переднего ступичного подшипника – это усилие, с которым затягивается гайка ступицы. Единицы измерения – Н*М (или кгс*м). Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:

предотвращение углового смещения колец;
снижение трения тел качения и дорожек качения;
правильное распределение внутренних напряжений на сепараторы и обоймы.
компенсация теплового расширения.
увеличение угла контакта для осевых нагрузок.

В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника — это величина, на которую перемещается внутренние кольца относительного наружного. Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.

Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.

Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика

Для снятия пластика понадобится ключ Torx (T20 и T30), а также плоская отвёртка.

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Осталось снять поворотный кулак. Но эта операция – длительная.

Замена подшипника задней ступицы Рено Дастер 4х4 своими руками — подробная инструкция

Подшипники задней ступицы у Рено Дастер 4х4 — шариковые радиально-упорные, закрытого типа. Внутри изделие заполнено густой смазкой, регулировка заднего шарикоподшипника выполняется путем затяжки гайки ступицы колеса.

В данной статье подробно описан процесс замены ступичного подшипника на Рено Дастер. Ремонт выполняется самостоятельно, если следовать инструкции, используя чашечный съемник, то на замену потребуется 1,5 часа.

Основные правила при замене подшипника задней ступицы на Рено Дастер

Прежде всего, замена подшипника на левом и правом колесе будет идентичной. Соответственно, достаточно будет изучить порядок действий, которые необходимо выполнить для проведения ремонтных работ на одном колесе, чтобы иметь представления о замене подшипников.

Кроме того, перед выполнением работ необходимо заранее подготовить все инструменты, запасные детали и требующиеся в процессе замены подшипника предметы.

В данном случае, помимо самого подшипника потребуется:

инструмент для разборки,
тиски,
пара деревянных брусков.

Порядок проведения работ по замене

Порядок проведения действий можно выразить в виде пошаговой инструкции, каждый шаг из которой потребует использования отдельного инструмента.

Снятие колодок. Замена подшипников ступицы заднего колеса. Замена заднего амортизатора Рено Меган 2. Подробно в материале: меняем задние тормозные колодки на Рено Дастер своими руками.

Снятие в сборе кулака и ступицы, а также тормозного щита.

Фиксация кулака со ступицей при помощи тисков. Зафиксировав кулак, проводится снятие ступицы при помощи оправки или инструментальной головки. Ступица может сняться полностью или на ней останется внутреннее кольцо сломанного подшипника.
Снятие кольца подшипника. Suzuki Grand Vitara Замена подшипника ступицы заднего колеса . Для этого действия необходимо освободить тиски от кулака и зажать в нем ступицу (фланец). Кольцо снимается при помощи зубила, которое устанавливается в торец подшипника. Рено Меган 2 замена заднего амортизатора Удары наносятся по кругу кольца, смещая зубило и сдвигая подшипник по ступице. При этом, действовать нужно аккуратно, не повреждая ступицу.

Для окончательного снятия внутреннего кольца потребуется использовать специальный съемник, который зацепляет лапами за края подшипника. Замена заднего подшипника ступицы Тойота. Замена заднего амортизатора Рено Меган 2 Аккуратными движениями кольцо снимается полностью.
Снятие стопорного кольца. Для его снятия требуется использовать приготовленные заранее щипцы, которые позволяют легко вынуть кольцо из паза и не повредить его.

Выпрессовка подшипника. Для окончательного снятия подшипника уже с кулака его нужно зафиксировать на губках тисков или двух деревянных брусках. Рено Меган 2 замена заднего амортизатора. Замена заднего подшипника ступицы Сузуки Гранд Витара. Используя инструментальную головку или специальную оправку и молоток аккуратными и легкими ударами, кольцо подшипника выбивается из кулака.

Меняем задний подшипник ступицы на Рено Логан сами в гаражных условиях… Подробная замена заднего подшипни…

Уважаемые зрители подписывайтесь на нашу группу в вконтакте это лучшая помощь для

На этом этапе подшипник будет снят и узлы автомобиля готовы к установке новой детали. Однако, перед установкой подшипника следует тщательно очистить посадочное место. Также будет актуально проверить его целостность и наличие повреждений. После этого проводится проверка паза, в который будет устанавливаться стопорное кольцо, который также требуется очистить.

Установка нового подшипника

В первую очередь, необходимо осмотреть ступицу и избавиться от возможных заусенец, оставленных зубилом во время съема кольца подшипника. Для этого можно использовать обычный надфиль или наждачную бумагу.
Далее выполняется запрессовка самого подшипника, для чего используется съемник. 4 Замена заднего подшипника ступицы Ford Focus 2. При отсутствии съемника можно использовать молоток, усилие удара которого должно приходиться только на наружное кольцо.

Запрессовав подшипник, устанавливается при помощи щипцов стопорное кольцо. В принципе, замена заднего амортизатора Рено Меган 2 возможна и бед подъемника — достаточно. После установки кольца подшипник запрессовывается в ступицу, а чашка съемника при этом должна опираться только на внутреннее кольцо. Последующие действия будут аналогичными разборке и выполняются в обратном порядке.

Артикул для замены

Артикул подшипника передней ступицы ОРИГАНАЛ и ЗАМЕНЫ

Рено Дастер. Замена подшипника ступицы переднего колеса

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.

Работу проводим на ровной площадке. Операции по замене подшипников правого и левого колес аналогичны. Вывешиваем и снимаем колесо.

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…

…и снимаем ее. Устанавливаем колесо на место. Включаем стояночный тормоз и подставляем под колеса упоры. На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».

Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.

Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник. Вывешиваем и снимаем колесо.

Отсоединяем наконечник рулевой тяги от поворотного кулака (см. Замена наконечника рулевой тяги).

Снимаем датчик скорости вращения переднего колеса (см. Снятие датчика скорости вращения переднего колеса).

Снимаем диск и щит тормозного механизма (см. Замена диска тормозного механизма переднего колеса).

Выводим палец шаровой опоры из отверстия поворотного кулака (см. Снятие рычага и шаровой опоры).

Отсоединяем амортизаторную стойку от поворотного кулака (см. Снятие амортизаторной стойки и ее разборка). Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса. Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…

…то можно снять кулак в сборе с рычагом передней подвески…

…и разъединить их на верстаке.

Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит. Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !

…выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице. Зажимаем фланец ступицы в тисках. Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.

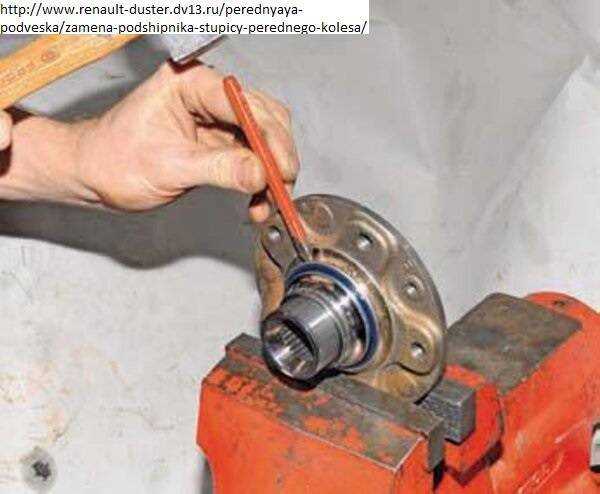

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице. Затем в образовавшийся зазор вставляем захваты съемника…

…и спрессовываем внутреннее кольцо подшипника со ступицы.

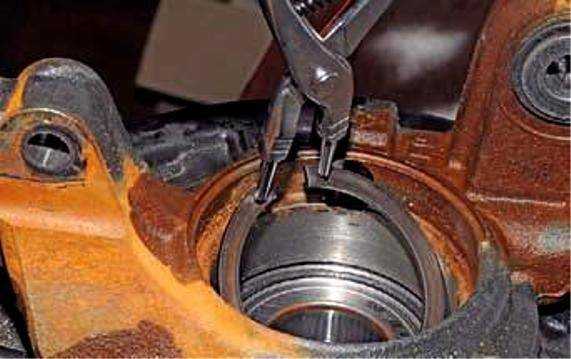

Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака. Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака. Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.

Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак. После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…

…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо. Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

На Рено Дастер 4х4 (полный привод) задняя подвеска независимая, многорычажная. Кулак заднего колеса соединен с элементами подвески сайлент-блоками (см. устройство). Конструкция выполнена надежно, но задний ступичный подшипник подвергается высоким нагрузкам и износу. Вследствие этих и других причин, замена подшипника ступицы Рено Дастер –частая операция ремонта в задней подвеске.Подшипники задней ступицы у Рено Дастер 4х4 — шариковые радиально-упорные, закрытого типа. Внутри изделие заполнено густой смазкой, регулировка заднего шарикоподшипника выполняется путем затяжки гайки ступицы колеса.

Когда менять втулки стабилизатора на Дастере

Мы понимаем, что срок службы втулок стабилизатора, как и многих деталей передней подвески, зависит от многих факторов. В первую очередь это касается стиля вождения и, конечно же, выбранных нами дорог . Также важен материал, из которого изготовлены втулки, при этом втулка может быть из капролона, полиуретана или обычной технической резины. Опытные заводчики пыльников советуют не устанавливать полиуретановые втулки из-за высокой степени жесткости материала.

Полиуретановые втулки — не лучший выбор для Дастера

Передний стабилизатор начинает вибрировать при ходу примерно 40-45к, а задний (в полноприводном Дастере) выдерживает до 60-70к. Однако многое зависит от влияющих факторов: некоторые отзывы владельцев говорят о поездках ниже 80-90 тысяч для передних ступиц, а задние ступицы в хорошем состоянии могут прослужить еще дольше.

Замена переднего ступичного подшипника Renault Trafic 2

Продемонстрируем замену переднего ступичного подшипника на Renault Trafic второго поколения, 2009 года выпуска. Меняем подшипник по причине гула при движении, а также из-за люфта колеса. Для замены подшипника понадобится гидравлический пресс или мощные тиски.

Диагностика и выбор подшипника

При предельном износе подшипника достаточно поддомкратить колесо и покрутить его руками. Во время переката шариков подшипника вы услышите нехарактерный звук. Также если покачать колесо вы почувствуете люфт.

Оригинальный ступичный подшипник (комплект) — Renaut 402109697R.

SNR XGB41166S01P,
Febi 23331,
SKF VKBA 3648,
FAG 713644290.

Инструменты и материалы для работы

ключ для колесных болтов;
домкрат;
силовой вороток;
вороток с трещоткой;
головка на тринадцать, пятнадцать, восемнадцать, девятнадцать, двадцать один, двадцать семь;
накидной ключ на восемнадцать, двадцать один;
стальная надставка с заостренным краем под конус;
съемник пальцев рулевых наконечников;
молоток;
мощная шлицевая отвертка;
проникающая смазка;
динамометрический ключ;
монтажка;
двухлапый съемник; ;
металлическая щетка;
torx T40.

Обратить внимание на следующие нюансы при установке ступицы и полуоси:

Используем новую ступичную гайку и затягиваем ее с моментом 280 Нм.
Шлицы полуоси нужно смазать тонким слоем графитной смазки

Процесс демонтажа передней ступицы Рено Трафик 2 и замена ступичного подшипника показан в фотоотчете.

Через отверстие в колесном диске ослабляем ступичную гайку с помощью головки на двадцать семь.

Домкратим и снимаем колесо. Снятое колесо подкладываем под порог для безопасности.

Страгиваем привод со шлицов с помощью молотка и надставки с заостренным краем под конус.

С помощью шлицевой отвертки утапливаем тормозной поршень в исходное положение.

Вынимаем шланг суппорта из крепежа и отворачиваем два болта направляющих осей. Болты под головку на тринадцать.

После откручивания болтов направляющих снимаем суппорт и подвязываем его к пружине.

Вынимаем колодки из места посадки и отворачиваем 2 болта крепежа скобы. Болты под головку восемнадцать.

С помощью Torx T40 отворачиваем винт крепежа тормозного диска и демонтируем его. Винт перед откручиванием желательно обстучать.

Очищаем металлической щеткой и сбрызгиваем проникающей смазкой болты крепления кулака к стойке, гайку крепежа наконечника и болты шаровой опоры.

Откручиваем два сквозных болта крепежа стойки к поворотному кулаку. Крутим гайку с помощью накидного ключа на двадцать один, а головку болта держим воротком с головкой на двадцать один.

С помощью головки на пятнадцать откручиваем гайку крепежа пальца рулевого наконечника. После откручивания гайки выпрессовываем палец съемником или бьем молотком в торец уха куда вставлен палец и он выйдет.

Отворачиваем три сквозных болта крепления шаровой к рычагу. Головку болта держим накидным ключом на восемнадцать, а гайку откручиваем воротком с головкой на девятнадцать.

После откручивания болтов крепежа шаровой, отжимаем рычаг вниз с помощью монтажки и выводим ШРУС из кулака.

Извлекаем провод датчика ABS из креплений на рычаге и шаровой опоре.

Шлицевой отверткой приподнимаем пружинный стопор и извлекаем датчик ABS из кулака.

Извлекаем два болта и демонтируем поворотный кулак.

Замену подшипника нужно производить на гидравлическом прессе. Если у вас такого нет, лучше отнести кулак на СТО где вам за пять минут заменят подшипник. Далее информация для тех у кого есть пресс. Устанавливаем кулак на пресс и с помощью оправки выпрессовываем ступицу.

Подбираем оправку по внутреннему диаметру подшипника и выпрессовываем его. Будьте внимательны и не повредите кольцо для крепления датчика ABS. Частенько с новым подшипником его нет в комплекте и приходиться ставить старое.

Чаще всего после выпрессовки ступицы внутренняя обойма подшипника остается на ней. Зажимаем ступицу в тиски и с помощью двухлапого съемника стягиваем обойму.

Переходим к запрессовке подшипника. Для начала подбираем оправку на заднюю часть кулака.

Устанавливаем кольцо для крепления датчика ABS. Кольцо нужно установить в прорезь выпуклой частью вниз. Правильно оно встает только в одном положении.

Запрессовываем подшипник магнитным кольцом вниз. Упор через оправку делаем в наружную часть.

Подбираем оправку, упираемся во внутреннюю обойму подшипника и запрессовываем ступицу. Далее производим обратную сборку.

Обнаружение неисправностей в подшипниках

Типичные виды поврежденийподшипников.

• Подшипники скольжения могутвыйти из строя вследствие повреждения их рабочей поверхности, в результате недостаточной смазки, коррозии илипопадания абразивных частиц в масло. Небольшие частицы загрязнений в масле могутостаться на поверхности подшипника, ачастицы большего размера поцарапаютподшипник и шейку вала.

• Шариковые и роликовые подшипники могу выйти из строя вследствиенедостаточной смазки или поврежденияшариков и роликов. Конические роликовые подшипники могут выйти из строя врезультате перегрузки. Если только подшипник не закрыт герметично с обеихсторон, промойте его в керосине, чтобы удалить следы старой смазки, а затем дайте ему высохнуть.

• Шариковый подшипник можнопроверить на наличие следов износа,проворачивая его и прислушиваясь кего работе. Нанесите тонкий слой масла на подшипник и держите его близко к уху — держите внешнюю дорожкукачения одной рукой и вращайте внутреннюю дорожку качения другой рукой.

замена заднего ступичного подшипника — Renault Duster, 2.0 л., 2013 года на DRIVE2

добрый день.Опять фоток не будет :(Но если интересно прочитать как и что появился шум — то велкам :)В прошлом году у меня оторвался глушак труба от банки задней.

Писал здесь.
Ну а ближе к осени-зиме гудело уже по взрослому.

После починки как то незаметно влёгкую что то гудеть начало, сзади вроде справа.Списывал на наши не очень ровные дороги

Как это было по первости:Не сильный гул начинался от 40км/ч ближе к 80-90 гудело получше, но терпимо.Поехал к ОФфициалам Элвис. Машинку помыли. Мастер загнал на подъемник, завели, включили 2-3 скорость, 4WD.

Все 4 колеса крутились!

Подергали колеса, все норм.

Гула не было вообще.С мастером сели и поехали чтобы он гул услышал. Услышал само собой он гул и вынес вердикт что виновата родная резина Амтел, типо она дубовой стала.Я опечалился, так как на лето 4 колеса покупать.

Перекидывать зад на перед не стал, так как уже скоро снег должен был быть

Вопщем ставлю зимнюю резину и был уверен что гул пропадет.Фиг вам, гул также и был.Определить гул и шум резины могу. На зимней я слышу как шипы цокают

В данном случае даже цоката шипов было не услышать от гула такого.
Еще я боялся что в редукторе масла тю-тю.

Вопщем плюнул так и ездил. Но к концу зимы гул уже стал такой настырный что даже радио и музыка не спасали (громко не слушаю музон).

На прошлой неделе заказал в автоДоке подшипник задней ступицы Рено Дастер 4х4 ASAM 30838, если оригинал то вот 402109533RНо при цене Асама в 1023 р. против 2024 р. победила дружба, но не к французам

В данном подшипнике в комплекте идет гайка и кольцо стопорное.Получил через три дня.

Я полез в Авито и нашел объяву о продаже подшипника.Позвонил, мне сказали что замена оного буит мне стоить 700 р. что в нашем экономически развитом государстве не такие уж и большие деньги.Это был сарказм, вдруг кто не догнал к сожалению.

Автосервис в Юбилейном эта ссылка на маршрут по карте 2Gis, адрес Усть-Курдюмская, 1 к3, время работы 09:00–19:00

По оговоренному времени к 17:00 приехал заранее. Загнали, подняли на подъемник и включив 2 скорость и 4WD мастер решил услышать шум, но шума не было.Но, большое НО. Правое заднее колесо совсем не крутилось!Заглушив попробовали рукой его крутануть, ну очень при очень тяжело прокручивалось!Сбив барабан выработка на самом барабане минимальна, колодки еще проходят.

Вопщем я уже с мастером рядом не стоял, потому что я болтать люблю и увидев что я торможу по времени был послан на… сидеть на диванчике
Пресс у них на 20 тонн, но подшипник еле-еле загнали, очень тяжело на 4х4 устанавливается.При съеме колодок верхняя пружинка лопнула

Была заменена на Новую от Логана, но у Логана она чутка короче. Но мы же рукастые потому и были витки пружинки раздвинуты слегка.

Тормозную трубку заглушили надфилем подошел по размеру.

Все собрав само собой долили тормозуху (я совсем про то забыл что тормозной будет сниматься), прокачали и на подъемнике заведя машину и в режиме 4WD все 4 колеса крутятся.Ручник работает, все норм.Попросил проверить уровень в раздатке, как написано на 1 см ниже заливной пробки.

Всё у французов через жопу
Выехав из бокса в душе у меня червячок боялся что гул будет, тогда значит попал конкретно на раздатку
Но слава Богу всё норм, гула нет!Тишина и я опять услышал цоканье шипов по нашему ровному, безъямочному асфальту

Общее время работы в среднем заняло 2-2,5 часа.Джоннесвей гайковерт всё таки шикарная вещь!

Всем спасибо что осилили столько много букафф, но я старался, чесно слово.

ПыСы: Расходы:1. подшипник 1023 р.2. Работа 700 р.3. Пружинка 200 р.4. Тормозуха 100 р.

Итого: 2000 р.

Цена вопроса: 2 023 ₽ Пробег: 52 000 км

Процесс снятия задних приводов колес Рено Дастер

Предварительно необходимо открутить гайку крепления подшипника ступицы. Лучше всего «срывать» гайку при установлено колесе и взведенном ручном тормозе.

Снимаем с кронштейна тормозной шланг и трос ручного тормоза.

Окончательно откручиваем гайку уже со снятым колесом.Также необходимо отсоединить от поворотного кулака 3 рычага подвески (продольный, задний, передний). Более подробно о снятии этих рычагов можно узнать из категории «Подвеска Рено Дастер».

После этого, можно отвести поворотный кулак и высвободить из него шарнир.

Отсоединяем задний привод от заднего редуктора

Обратите внимание, что усилие к приводу необходимо прилагать, опираясь на корпус внутреннего шарнира. Нельзя тянуть за наружный шарнир, так как это может привести к поломке всей сборки привода

После этого задний привод Рено Дастер снимается с автомобиля.

JComments
