Основные симптомы неисправностей
1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.
2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.
3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.
Как самому проверить состояние и исправность шаровых опор.
Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.
Способы диагностики своими силами и без подъемника
1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.
2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)
3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.
!!! Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.
4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.
Интересный факт
Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.
Средний срок службы шаровых опор
Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.
Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.
Подвеска фольксваген поло седан: плюсы и минусы
Проверка состояния ходовой части и трансмиссии на VW Polo седан
Проверка состояния ходовой части и трансмиссии на VW Polo седан.
Проверку ходовой части и трансмиссии выполняем в соответствии с регламентом технического обслуживания или после сильных ударов по подвеске автомобиля при проезде глубоких ям и т. п.
Работу выполняем на смотровой канаве или эстакаде. На деталях ходовой части (колесах, рычагах и пружинах подвесок, стабилизаторе поперечной устойчивости, амортизаторах) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.
Поочередно вывешивая колеса (при этом автомобиль должен быть надежно зафиксирован на подставке), проверяем состояние подшипников их ступиц. Колесо от руки должно вращаться равномерно, без заеданий и стуков.
Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот.
Убеждаемся в отсутствии люфта (стука). При наличии люфта просим помощника нажать педаль тормоза. Если при этом люфт пропал, значит, неисправен подшипник ступицы, а если стук остался – то, скорее всего, изношены детали подвески. Ступичные узлы с изношенными или поврежденными подшипниками подлежат замене.
Для проверки исправности шаровых опор вставляем монтажную лопатку или мощную отвертку между рычагом подвески и поворотным кулаком, оберегая при этом от повреждения чехол шаровой опоры.
Отжимая монтажной лопаткой рычаг, следим за перемещением корпуса шаровой опоры относительно поворотного кулака. При наличии люфта в шаровой опоре заменяем ее. Аналогично проверяем шаровую опору другого колеса.
Проверяем состояние защитных чехлов шаровых опор. Шаровые опоры с порванными, потрескавшимися чехлами заменяем.
Для проверки сайлент-блоков рычагов передней подвески вставляем монтажную лопатку между рычагом (в зоне переднего сайлент-блока) и подрамником и пытаемся сдвинуть рычаг относительно подрамника в разных направлениях. Если рычаг перемещается без значительных усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить.
Разрывы, растрескивания и выпучивания резиновой втулки сайлент-блока недопустимы.
Вставив монтажную лопатку между рычагом подвески и подрамником аналогично проверяем задний сайлент-блок рычага передней подвески.
Вставив монтажную лопатку между рычагом и кронштейном проверяем состояние сайлент-блоков рычагов задней подвески также как у передней подвески. Проверяем шаровые шарниры стоек стабилизатора поперечной устойчивости передней подвески…
…перемещая стойки рукой в разных направлениях. При наличии люфта в шаровых шарнирах заменяем стойки стабилизатора.
Проверяем состояние защитных чехлов шаровых шарниров стоек стабилизатора. Если чехлы порваны, потрескались, или потеряли эластичность, нужно заменить стойку стабилизатора.
Осматриваем подушки штанги стабилизатора поперечной устойчивости. Порванные, растрескавшиеся или сильно деформированные подушки штанги необходимо заменить. Поочередно вращая и поворачивая передние колеса (при вывешенной передней части автомобиля)…
…осматриваем защитные чехлы наружных и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.
Проверяем отсутствие течи масла из коробки передач через сальники фланцев приводов колес. При наличии течи заменяем сальники. Проверяем и при необходимости подтягиваем элементы крепления переднего подрамника, а также кронштейнов и балки задней подвески.
Проверяем состояние пружин, телескопических стоек и амортизаторов передней и задней подвесок.
Осматриваем амортизаторы и пружины задней подвески и телескопические стойки передней подвески.
Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов.
Незначительное отпотевание амортизатора в верхней его части при сохранении характеристик не является неисправностью. При осадке или разрушении резинового элемента верхней опоры телескопической стойки опору необходимо заменить.
Источник статьи: http://avto-mpad.ru/hodovaya-chast/perednyaya-podveska-polo-sedan-shema.html
12.5.1. Замена шаровых опор
Прежде чем переходить к замене шарового шарнира, его необходимо тщательно проверить (см. подразд. 12.5.4).
При проведении работ по замене шарнира следует отвернуть гайку приводного вала. Так как масса автомобиля не должна приходиться на незакрепленный подшипник колеса, то гайку надо отворачивать после установки автомобиля на опоры.
Для замены шарнира следует выполнить следующие операции:
— ослабить гайки колеса и приподнять автомобиль;
— ослабить 12-гранную гайку вала привода и отделить вал от ступицы колеса (см. разд. 8);
— отсоединить болты крепления фланца вала привода от коробки передач и вынуть вал;
— пометить первоначальное положение головок трех указанных на рис. болтов и вывернуть болты;
|

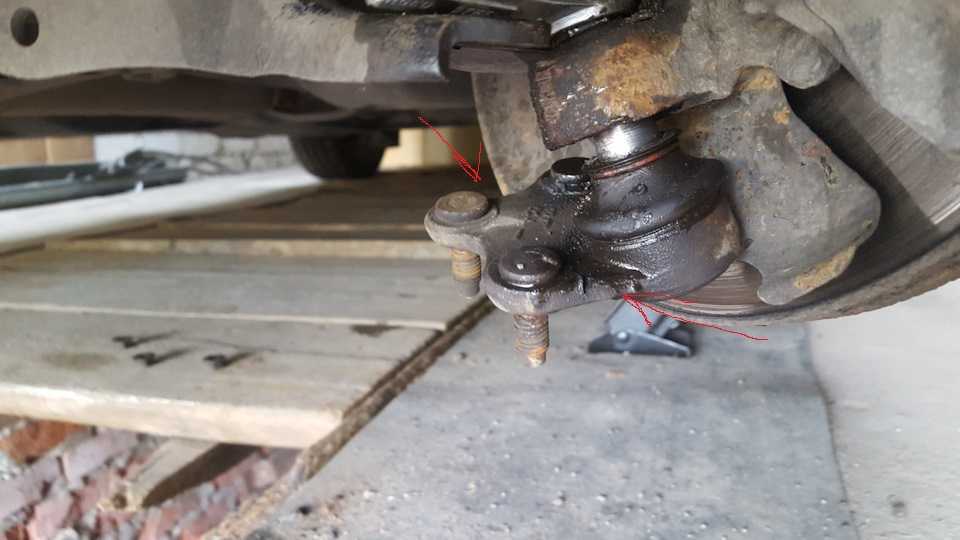

Рис. 262. Болты крепления шаровой опоры к рычагу |
— повернуть наружу ступицу колеса вместе с амортизаторной стойкой и закрепить их в таком положении с помощью деревянного бруска, как показано на рис. ;
|
Рис. 272. Использование в качестве клина деревянного бруска (1) для удержания амортизаторной стойки |
— отворачивать в нижней части гайку от болта с шаровой головкой до тех пор, пока торец гайки встанет заподлицо с концом болта с шаровой головкой;
— подвести подкатной домкрат под наружную сторону картера главной передачи и слегка приподнять его. Домкрат воспринимает нагрузки, появляющиеся после отворачивания болта с шаровой головкой;

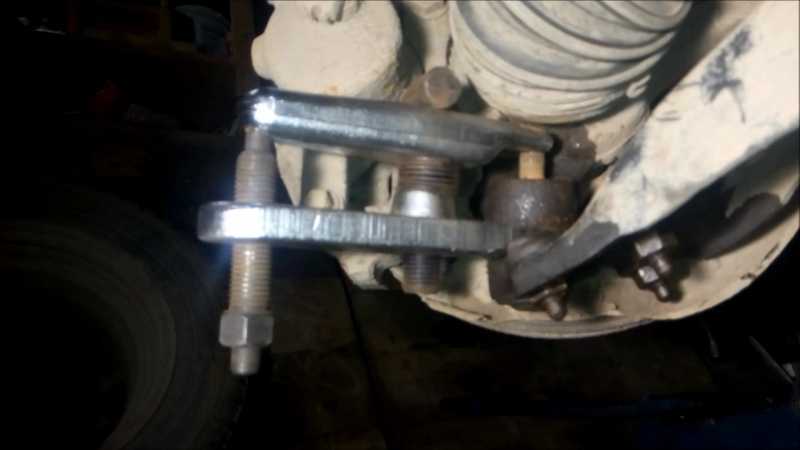

— установить съемник болтов шаровых опор так, как это показано на рис. , и выдавить болт из места посадки в поворотном кулаке. Вывинченная до конца гайка защищает при этом болт.
|
Рис. 273. Отделение нижнего шарового шарнира от корпуса подшипника колеса (гайка остается на болте шарового шарнира) |
На шаровом шарнире будут видны две метки. На шаровом шарнире, предназначенном для левой стороны, вперед должна указывать стрелка с обозначением L3 (рис. ), на шаровом шарнире для правой стороны вперед должна указывать стрелка, обозначенная как R4. Правый шарнир имеет маркировку L4 и R3.
|
Рис. 274. Маркировка левого шарового шарнира подвески |
При установке нового шарового шарнира выполнить следующее:
— вставить шаровой шарнир в поворотный кулак;
— навинтить новую гайку и затянуть ее
При этом необходимо обратить внимание на следующее. Поскольку между шаровым шарниром и поворотным кулаком невозможно установить торцовую головку с динамометрическим гаечным ключом, то гайку придется затягивать накидным гаечным ключом до момента 35 Н·м
Момент затяжки придется определяется приблизительно. Кроме того, болт с шаровой головкой может одновременно проворачиваться. Для его удержания используется ключ с внутренним шестигранником (5 мм), вставить его в болт шарнира, однако, не просто, так как загнутый конец слишком большой длины. Таким образом, ключ с внутренним шестигранником придется укоротить, чтобы он подходил для использования;
— убрать деревянный брусок и нажатием установить амортизаторную стойку в правильное положение. Ввести при этом полуось в зацепление со ступицей колеса и одновременно состыковать ее с фланцем коробки передач;
— ввернуть три указанные на рис. болта и затянуть их от руки. Затем смещать поперечный рычаг подвески до тех пор, пока промаркированные головки болтов не займут снова прежние места. Затянуть болты в этом положении моментом 35 Н·м;
— вывести приводной вал на внутренней стороне в требуемое положение и затянуть его болты моментом 45 Н·м;
— затянуть согласно указаниям в разд. 8 гайку и опустить автомобиль на землю. Затянуть гайки колес моментом 110 Н·м.
Проверка передней подвески после замены амортизаторных стоек
После замены стоек следует отрегулировать угол наклона колёс автомобиля на специальном стенде «развал-схождение» и произвести их балансировку
Во время установки стоит обратить внимание на состояние креплений, кронштейнов стабилизаторов на предмет коррозии, болтовых соединений и защитных кожухов. Изношенные детали нужно заменить вместе с болтами и сайлентблоками
Состояние сайлентблоков можно проверить на свешенных колёсах, надавив слегка монтировкой на нижний рычаг передней подвески – если заметен даже небольшой люфт, то сайлентблок неисправен и его нужно менять
Состояние сайлентблоков можно проверить на свешенных колёсах, надавив слегка монтировкой на нижний рычаг передней подвески – если заметен даже небольшой люфт, то сайлентблок неисправен и его нужно менять.
При проверке новых амортизаторных стоек на ходу необходимо проследить их работу во время ускорения (старта), курсовую устойчивость (наличие крена при повороте) и срабатывание амортизатора при резком торможении. Обычно новые стойки ведут себя жёстче, подвеска может испытывать дополнительную нагрузку первые 5-10 тысяч км пробега, поэтому стоит периодически осматривать их на предмет подтёков масла и механических повреждений.
Каталожные номера необходимых расходников:1) Стойка амортизационная передняя KAYABA: 339763 (~3778 руб.)2) Отбойник амортизатора задний DELLO/AUTOMEGA: 110094110 (~156 руб.)3) Стойка стабилизатора LEMFORDER: 2546302 (~930 руб.)Спустя 60 000 км. могу сказать, что все три позиции до сих пор живы и прекрасно работают. Советую к покупке.
Отдельно выражу благодарность дилеру VW “Автомир” в Воронеже. Своим отношением к клиенту и качеством выполненных работ раз за разом радует.Итак, слепо следуя стадному чувству я заказал стойки каяба газ-масло, стойки стабилизатора лемфёрдер а так же комплект отбойников с пыльниками. Вооружившись аксессуарами отправился к дилеру, который обещал все поставить за 5400 рэ.
ZoomГазомаслянные амортизаторы KYB excel-gНасколько я понял, есть три основных вида амортизаторов. Это маслянные, газомаслянные и газовые.Маслянные амортизаторы самые мягкие из всех, отлично подойдут для передвижения по грунтовым дорогам, глотают все неровности асфальта и дарят плавный ход. Расплачиваться приходится бОльшими кренами и клевками автомобиля при разгоне/торможении.Газомаслянные это такая золотая середина. Уже не погоняете по пересеченной местности но и на треке не будете эталоном маневренности. Крены уменьшатся, но все же будут очевидны
А вот любителям помассировать спинку на шершавом асфальте стоит обратить внимание на следующий вид амортизаторов
Газовые. В большинстве своем используются на спортивных автомобилях. Управляемость, особенно на поворотах, будет намного лучше, крены практически отсутствуют, прекрасно отрабатывают торможения, продольных кренов также нет.
None
В купленном мною пылезащитном комплекте PR66620 LYNX (за 250 рублей) все конечно неплохо. Отбойник довольно плотный, без заусенцев или еще чего, но он короче стокового на 1-2 см, что особо не критично. А вот пыльник короче оригинального аж на 5 см.
Стойка могла оголиться, поэтому оставил родные пыльники с отбойниками. Есть еще вариант PR84620 LYNX, но там меняется лишь длина отбойника. Длина пыльника неизменна, поэтому тоже в топку.

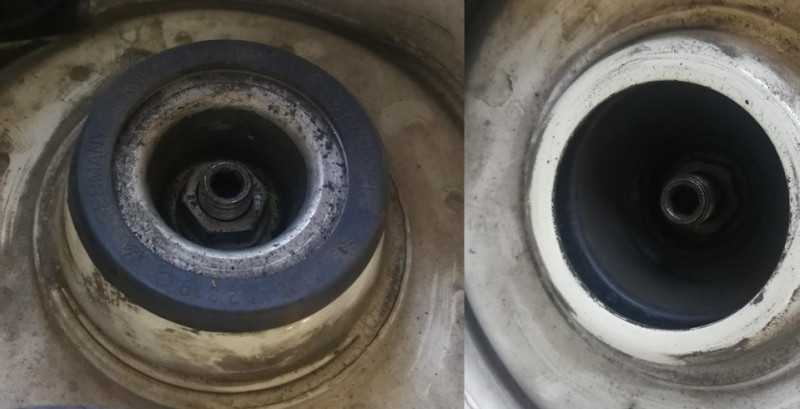

Zoomстандартное фото старое/новое
Zoomа вот и причина замены (слева) — потекший амортизатор полностью выработал свой ресурс
Zoomвсе на месте, новые амортизационная стойка и стойка стабилизатораИз сервиса выезжал с наслаждением. Музыку даже не включал, так приятно бесшумно проезжать неровности. Единственным минусом вижу жесткость амортизаторов каяба. Что бы не соврать, по моим ощущениям они в 1.5 раза жестче оригинальных. Даже на трассе М4 я чувствую асфальт, что он не идеален. Следующую замену произведу на маслянные.
Так же прикупил аналог заднего отбойника, он очень похож внешне на оригинальный, поэтому внесу его в список ниже. Но пока не ставил.Всем ровных дорог и надеюсь кому-то помог! Price tag: 14 628 ₽ Mileage: 120150 km
- bolt-taxi.com
- uazlyuks.ru
- www.drive2.com
Как проверить шаровую опору самостоятельно
На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.
Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.
Последовательность действий
Проверка шаровых опор производится в следующей последовательности:
1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.
2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.
3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости
Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами
Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки
Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.
4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.
Видео — как проверить шаровую опору и рулевые наконечники:
Окончательный диагноз
Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:
машина устанавливается на подъёмник или домкрат и поднимается;
снимается колесо, чтобы обеспечить свободный доступ к узлу;

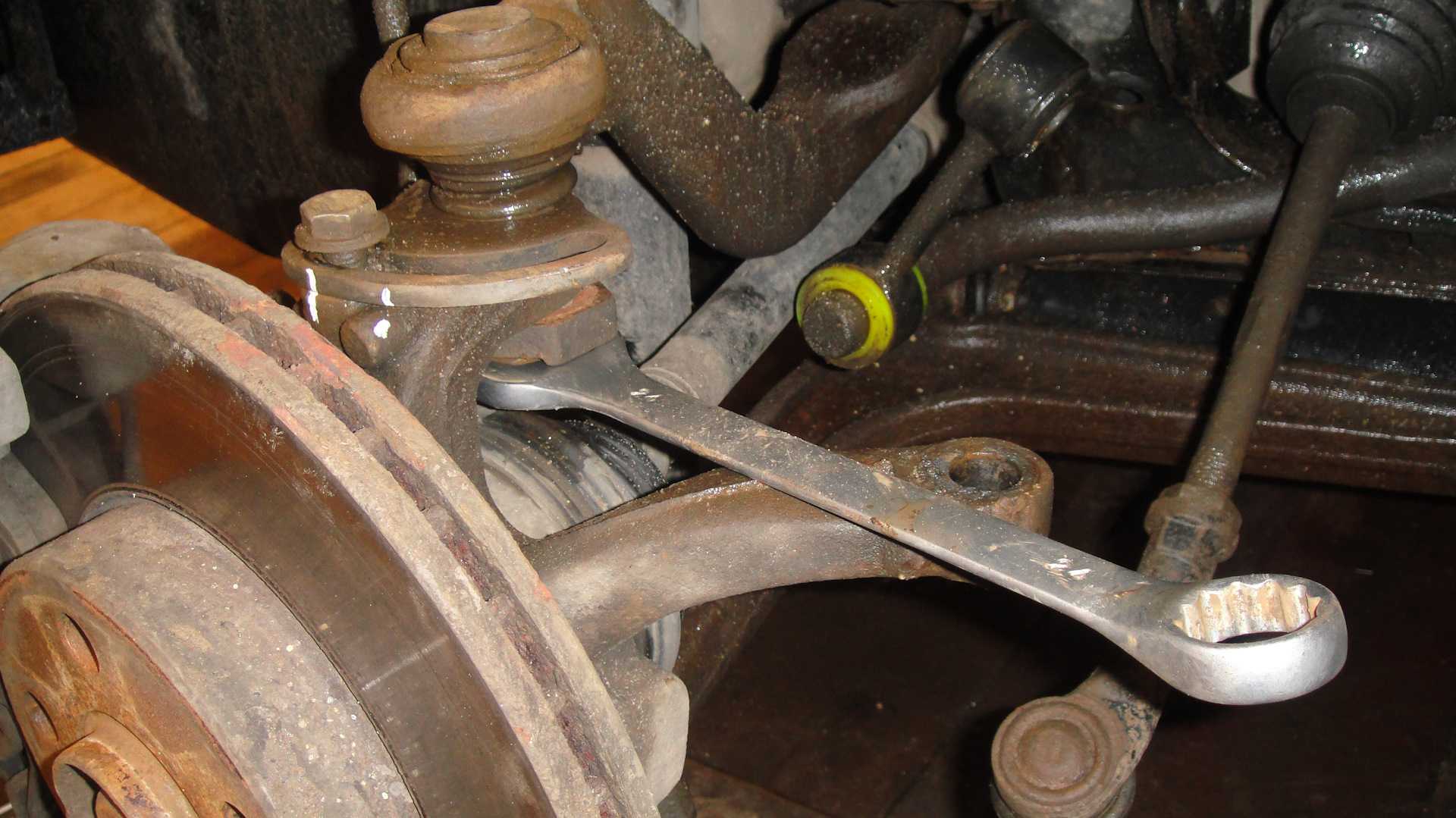

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;
с помощью специального съёмника конус извлекается из посадочного места на цапфе.
После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.
Видео — как проверить подвеску самому:
Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.
Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.
Видео — замена шаровой опоры на Форд Фокус 2:
Может заинтересовать:
Сканер для самостоятельной диагностики автомобиля
Как быстро избавиться от царапин на кузове авто
Как проверить Б/У авто перед покупкой
Как оформить полис ОСАГО онлайн за 7 минут
Volkswagen Polo Sedan — Замена амортизаторов
В общем приехал в сервис поменять амортизаторы (как мне сказали, задние убитые)
Чтобы не возникали лишние вопросы, сразу говорю:
Kayaba 339763 Амортизатор передний газовый «Excel-G»
Kayaba 344357 Амортизатор задний, газовый
всем было очень интересно рассказывать, какие амортизаторы я купил, чтобы украсть мою машину, потому что есть очень разные мнения и отзывы об этих японских запчастях. Мой обзор внизу.
Колеса сняли, амортизаторы сзади сняли очень быстро и легко.
Старые были полностью убиты, когда я спросил, как выяснилось (что их убили), мне показали, как они твердо остаются в том же положении, когда их раздавливали и давили. Вы поняли))
После некоторых манипуляций мастеров стеллаж был собран.
Кроме того, если вы знали о медной смазке, то есть гель (мне сказали, что это фирменный гель, но это не совсем так)))), который обрабатывает болты.
Динамометрический ключ для меня всегда показатель качества обслуживания: все болты нужно затягивать по мере необходимости, а не случайно))
С передними амортизаторами пострадали чуть больше: пришлось откручивать своеобразную чашку, где есть опора, потому что без этого амортизаторы просто не снимать.
Когда вставили (или сняли? Как и обе) пружину, чтобы вставить туда новый амортизатор, принесли вот такую приблуду.
Он все сделал красиво
Стоимость замены сайлентблоков:
Где меняют сайлентблоки Фольксваген Поло в
Санкт-Петербурге:
* Стоимость замены сайлентблоков указана на снятом рычаге.
Цену снятия / установки рычага можно уточнить у мастера СТО.
После замены (перепрессовки) сайлентблоков на Фольксваген Поло лучше всего сделать проверку развал-схождения . После проверки, при необходимости, выставить на стенде развал
или схождение, в зависимости от показателей. Для этого, может понадобиться
замена новых развальных болтов и шайб.
Диагностика сайлентблоков на Фольксваген Поло при ремонте у нас — бесплатно!
С сайлентблоками — одни из основных элементов подвески Фольксвагена Поло. Их повреждения ухудшают устойчивость и управляемость автомобиля, поэтому не стоит откладывать ремонт «до лучших времен».
Шаровая на Фольксваген Поло: артикулы оригиналов и аналогов комплектующих
Замена шаровой требуется в случае появления стуков или люфтов в шаровом шарнире: при возникновении подобных симптомов требуется срочно провести диагностику автомобиля и приобрести новую запчасти для ремонта.
| Производитель | Артикул | Совместимость с авто по году выпуска | Тип запчасти | Примерная стоимость, руб. за шт. |
|---|---|---|---|---|
| DELPHI | TC2321 | 2001-2017 | Левая | 1000 |
| FEBEST | 23209N5FL | 2009-2018 | Левая | 700 |
| LEMFORDER | 3390501 | 2001-2018 | Левая | 1300 |
| OPTIMAL | VOBJ7927 | 2004-2018 | Правая | 700 |
| FEBI | 36051 | 2009-2018 | Левая | 1200 |
| FENOX | BJ11014 | 2009-2018 | Левая | 700 |
| LEMFORDER | 3390501 | 2—1-2018 | Правая | 1300 |
Это предотвратит возможность люфтов детали и обеспечит надежность крепления: помните, шаровая опора является элементом ходовой части, при поломке которой во время движения автомобиль может потерять управление.
Почему может потребоваться замена рычагов Поло Седан и ремонт передней подвески?
Существует несколько признаков, при появлении которых следует обратиться в автосервис и провести диагностику передней подвески и, при необходимости, замену ее элементов. Они таковы:
- во время движения по прямой машину уводит в ту или иную сторону. Причин тому может быть множество, среди которых – деформация одного из рычагов;
- неустойчивое положение машины на дороге, когда ее то и дело начинает раскачивать на поворотах или кренить в ту или иную сторону может оказаться следствием деформации одного из рычагов подвески;
- в процессе эксплуатации машины из-под ее передней оси слышны посторонние звуки – стуки и шумы. Наиболее вероятная причина их появления – износ сайлентблоков;
- чрезмерная вибрация также может быть вызвана деформацией одного или сразу обоих рычагов, в результате которой подвеску может даже временами «пробивать»;
- в этом же может заключаться причина стука амортизаторов. Вероятность тому хоть и мала, но все же полностью исключать такой вариант нельзя;
- появление скрипа или даже скрежета на поворотах тоже может быть вызвано неисправностью рычагов, ведь именно они, в конечном итоге, и осуществляют поворот ведущих колес автомобиля.
Внимание! Самостоятельно, ориентируясь на тот или иной симптом, определить тип неисправности передней подвески вам вряд ли удастся – для этого потребуется профессиональная диагностика всего механизма. Но если, например, рычаг не погнулся, а оказался переломанным (такое происходит нечасто, но такие случаи все же бывают), не ощутить это будет просто не возможно
Продолжить движение с такой неисправностью уже не удастся – придется вызывать эвакуатор и везти автомобиль в сервис.
Передние стойки амортизатора
Передние амортизаторы на Фольксваген Поло 5 телескопические, двухстороннего действия, взаимозаменяемые (деления на левый и правый нет). Посередине детали привариваются нижняя опора рессоры и проушина для стабилизатора поперечной устойчивости. Нижняя часть детали вставляется в поворотный кулак.
На склад поставлено:
- винтовая пружина,
- демпфер такта сжатия,
- резиновый чехол,
- кронштейн верхней пружины
- опорный подшипник,
- верхнее резинометаллическое крепление стойки амортизатора.
Последний упирается в чашку крыла кузова и позволяет амортизационной стойке колебаться при проезде неровностей.
| Диаметр стержня, мм | Диаметр корпуса, мм | Длина L1/L2, мм | Рабочий ход штока, мм |
|---|---|---|---|
| 22 | 51 | 361/509 | 148 |
Каталожные номера (артикулы) передних амортизаторов
Оригинальные
| Количество | Лет автомобиля | Средняя цена |
|---|---|---|
| 6РУ413031Б | до 25.07.2016 | 5469 |
| 6РФ413031Ф | Рестайлинговые модели от 26.07.2016 | 5487 |
| 6РФ413031С | настоящее время | 5362 |
Аналоги 6RU413031B
| Количество | Создатель | Средняя цена |
|---|---|---|
| Амд | AMDSA921 | 2392 |
| КАЯБА | 339763 | 3799 |
| САЧС | 314717 | 3821 |
| ТРВ | JGM1082T | 3072 |
| ФЕНОКС | А61006 | 2516 |
| ЗЕККЕРТ | SG4060 | 4204 |
| ЧЕРНЫЙ АЛМАЗ | Г22250260 | 2308 |
| Торр | ДВ1284 | 2445 |
| МИЛЬ | ДГ01372 | 2281 |
| ШАБЛОН | PSA339763 | 2440 |
| АКДЕЛЬКО | 19374676 | 2723 |
| МАРШАЛЛ | M8011110 | 2046 |
| ИБЕРИС | ИБ131028 | 2184 |
| ВИКА | 44130949701 | 2741 |
| ГУД | GSA339763 | 2451 |
Аналоги 6RF413031C
| Количество | Создатель | Средняя цена |
|---|---|---|
| САЧС | 314717 | 3821 |
| КАЯБА | 339741 | 4005 |
| ИБЕРИС | ИБ131028 | 2184 |
Самостоятельная замена
Для замены стойки передней подвески на Фольксваген Поло 5 потребуются следующие инструменты:
- джек;
- остаться;
- антиреверсивные упоры;
- ключи — шаровые, 16мм (накидные), 21мм (Z-образные), Torx T30, XZN M14 (12 звезд);
- торцевые головки — 13, 18, 36 мм;
- шестигранник 5мм;
- плоскогубцы;
- монтажный лист;
- пружинные стяжки — 2 шт.;
- отвертка;
- смываемый маркер светлого цвета;
- винт;
- молоток.
Процесс замены
Процедура следующая:
- Припаркуйте автомобиль на ровной поверхности. Заблокируйте задние колеса стояночным тормозом и ослабьте болты крепления передних колес.
- Откройте капот и снимите решетку воздухозаборника:
- Отметьте положение щеток стеклоочистителя маркером на стекле.
- С помощью отвертки снимите заглушку, которая крепит рычаг стеклоочистителя к трапеции.
- Отверните гайку головкой на 13 и снимите рычаг.
- Поднимите рукой край резинового уплотнения на левом крыле и снимите его.
- Потяните решетку из коробки в сторону фар и снимите ее.
- Поднимите одну сторону на домкрате, установите подставку и снимите колесо.
-
Отсоедините тягу стабилизатора амортизатора, отвернув гайку ключом на 16, удерживая палец шаровой опоры от проворачивания битой Torx T30. Чтобы достать палец из отверстия, нужно предварительно натянуть пружину, надавив на поперечный рычаг подвески снизу домкратом.
- Вытяните втулку тормозного шланга из кронштейна.
- Подденьте плоскогубцами фиксатор пружины, вытащите его из пазов кронштейна и снимите шланг.
- Отсоедините жгут проводов от датчика скорости вращения колеса.
- Отвернуть гайку винта, стягивающего штуцер амортизатора и поворотного кулака, головкой на 18, не допуская его проворачивания, ключом М14.
-
Ослабьте соединение, вставив жало монтажной пластины в пространство между выступами. Выбейте поворотный кулак молотком.
- С помощью отвертки подденьте (в некоторых случаях откручивайте ее против часовой стрелки) верхнюю опорную крышку рамы и снимите ее.
- Отвинтите гаечный ключ на 21 от штока, не допуская его проворачивания шестигранником.
- Снимите упорную втулку в моторном отсеке и амортизационную стойку.
- Разобрать и собрать снятый узел:
- Затяните пружину стяжками, чтобы она перестала давить на опоры.
- Закрепите деталь в тисках.
- Повторите шаг 11.
- Снимите все элементы, прикрепленные к стойке подвески.
- Замените все изношенные элементы новыми, включая гайку, которая крепит все элементы к штоку.
- Соберите узел в порядке, обратном разборке. Концы пружин должны попасть в предусмотренные для них пазы в кронштейнах. Для облегчения сборки сжать пружины стяжками.
- Не снимая петель, вытяните шток до упора и установите снятые детали в обратном порядке.
- Повторите шаги 3-14 с другой стороны.
На этом процесс замены завершен.
Когда менять стойки стабилизатора на VW Polo Sedan
Принято считать, что стойки стабилизатора являются расходными запчастями, поэтому следует постоянно следить за их техническим состоянием и в случае признаков неисправности своевременно поменять на новые.
В среднем оригинальная стойка стабилизатора поло способна прослужить 30-40 тысяч км при езде по дорогам средне-низкого качества. В идеальных же условиях, при езде по идеально ровным дорогам и эксплуатации авто в хороших погодных условиях производитель гарантирует пробег на одних стойках до ста тысяч километров.
Как проверить износ стоек
Определить, требуется ли незамедлительная замена стоек, можно самостоятельно. На их неисправность обычно указывают следующие признаки:
- Характерный звук. Особенно сильно проявляется при движении по неровной дороге и пересечении искусственных неровностей (например, лежачих полицейских). Доносится из передней части автомобиля, в районе арки колеса. По своему роду похож на стук;
- Пониженная управляемость. Снижается реакция рулевого колеса и повышается плавучесть транспортного средства;
- Излишний крен кузова. Заметно при торможении, когда кузов может заваливаться на одну сторону больше, либо вовсе раскачиваться из стороны в сторону. Также в некоторых случаях, когда машина стоит на ровной поверхности, может появится неравномерность дорожного просвета (автомобиль будто наклонен в одну из сторон);
- Раскачивание во время движения. Проявляется на поворотах и большой скорости, усиливается по мере увеличения пробега.
В случае, если обнаружилось что-то из вышеперечисленного списка, стоит готовиться к приобретению новых деталей, а также их замене. Огромным плюсом будет, что на автомобиле Фольксваген поло седан стойки стабилизатора расположены удобным образом и поменять их возможно своими руками.
Сразу же после появления первых признаков неисправности стоит найти и приобрести новые стойки стабилизатора, а затем в ближайшие сроки их заменить. При продолжении длительной эксплуатации автомобиля с подобной неисправностью могут возникать другие проблемы связанные с технической частью авто. Как минимум это чревато повышенной нагрузкой на другие детали, а следственно и ускоренным их износом.
| Производитель | Артикулы | Средняя цена, руб. |
| VAG (оригинал) | 6R0 411 315 | 1 500 |
| Оригинальные замены | ||
| BAW | 04110010 | 500 |
| VAG | 6Q0 411 315 C | 1 300 |
| Аналоги | ||
| Lemforder | 25463 02 | 1 100 |
| Nk | 5114719 | 350 |
| NSP | NSP086C0411315 | 400 |
| Delphi | TC1086 | 900 |
Для выявления износа стойки потребуется выкрутить руль машины до упора в одну сторону. В колесную арку засунуть руку, взять стойку и подёргать её в разные стороны. Если появился стук и люфт соединений, то стойку потребуется поменять.
Обратите внимание на её пыльник. Если на нём находится загрязнение, то, с большой долей вероятности, стойка в ближайшее время поломается
Если она в порядке, то необходимо одной рукой держать шарнир, а другой покачать стойку
Если ощущается люфт, то требуется произвести замену стоек стабилизаторов на Volkswagen Polo
Если она в порядке, то необходимо одной рукой держать шарнир, а другой покачать стойку. Если ощущается люфт, то требуется произвести замену стоек стабилизаторов на Volkswagen Polo.
Пошаговая замена стоек амортизатора
Передние стойки всегда меняют в комплекте с кожухом, буфером, болтами и гайками.
Для того чтобы заменить амортизационную стойку необходимо иметь набор инструментов:
- Понадобятся ключи TOR 30, XZN 14.
- Съёмник для того чтобы выполнить монтаж.
- Набор ключей и переходники.
При проведении работ требуется соблюдать безопасность. Для этого автомобиль ставится на ручной тормоз. Дальше необходимо установить откатные башмаки. При помощи домкрата поднимается передняя часть на упоры. На начальном этапе ремонта снимается колесо. Это делается там, где нужно сменить стойку.
Алгоритм
- Открывается капот и его необходимо зафиксировать. После этого снимается привод стеклоочистителя. На следующем этапе снимается коробка с решёткой воздухозаборника.
Верхние крепления стоек расположены под решетками жабо.
Тормозной шланг фиксируется на стойке двумя скобами.
Откручиваем от стойки тягу стабилизатора.
Вынимаем стойку из поворотного кулака, предварительно открутив болт.
На фото показана гайка крепления штока амортизатора в опорном подшипнике. В торце штока видны пазы под шестигранный ключ.
Так выглядит передняя подвеска без стойки амортизатора.
Стойку меняют в комплекте с пружиной или отдельно один амортизатор. В последнем случае потребуются стяжки для пружины.
Аналогично происходит замена стойки с другой стороны автомобиля.
