Приборы и органы управления (что находится на панели приборов) нива шевроле

Интерьер.

Если говорить об изысканности удобстве, то можно сказать одно: для российского внедорожника интерьер Шевроле Нива очень неплох. Разумеется, в отделке применен все тот же грубоватый пластик, передние сидения оснащены архаичными регулировками, а приборная панель и передняя консоль выглядят старомодно, даже если сравнивать с автомобилями конца 90-х.

Но, если учесть тот факт, что автомобиль одинаково хорош для горда и сельской местности, в нем установлен кондиционер, гидроусилитель руля, фронтальные подушки безопасности, а шумо- и виброизоляция пусть далеки от совершенства, но выполнены на качественно ином уровне по сравнению с «материнской» моделью, то перевес аргументов окажется явно не в пользу противников Шевроле Нива.

Что касается удобства, то на заднем сидении места вполне достаточно для комфортного размещения двух взрослых пассажиров крупного телосложения.

Передняя посадка также вполне удобна для компактного внедорожника.

Если продолжать придирки, то она все же высоковата, зато благодаря ей (высоте) обзорность — выше всяких похвал. Применение дешевого пластика — еще одни повод для критики. К одной стороны, грубый пластик легче всего поддается чистке. На нем не задерживаются частицы воды и песка. С другой стороны, как показывает практика, жесткий пластик легко трескается, особенно в условиях зимней эксплуатации.

Но, мы снова отвлекаемся на мелочи. В целом салон выполнен очень удачно с точки зрения функциональности. Все органы управления находятся под рукой, сидения оснащены удобными подголовниками и боковой поддержкой, а обивка салона находится на высоте, а значит, ее очень сложно испачкать или залить водой при неудачном прохождении брода. Вой трансмиссии при движении хоть и просачивается в салон, но он все же не так назойлив. Другими словами, салон Chevy Niva несмотря на его простоту и утилитарность можно назвать вполне комфортабельным, если мы говорим о бюджетном российском внедорожнике.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Особенности эксплуатации и ремонта двигателя

У силовой установки Шевроле Нива не много существенных отличий от карбюраторного мотора ВАЗ-2121. Да, теперь это инжекторный двигатель с гидрокомпенсаторным механизмом, однако большинство нюансов из того старого мотора перенеслось и сюда. Поэтому в силу простоты конструкции производить обслуживание и ремонт двигателя можно самостоятельно.

К примеру, масляный фильтр располагается сразу же возле блока, как и в старых моделях. Могут возникнуть проблемы с его монтажом, однако открутить его можно. Цена нового фильтра варьируется от 400 до 600 рублей. Всего потребуется около 4 литров масла. Чтобы открутить сливные пробки, потребуется шестигранный ключ. При этом высокая посадка позволяет получить доступ к пробкам без заезда на яму или поднятия автомобиля.

Какие сложности подстерегают владельца, если открыть капот? Прежде всего, отмечают проблему частого выхода из строя расширительного бачка. Это случается из-за:

• неудачной формы самого бачка, поскольку он выполнен в прямоугольной форме с большими поверхностями, которые не слишком хорошо переносят резкие перепады давления антифриза или другой охлаждающей жидкости;
• некачественной крышки расширительного бачка, поскольку ее клапаны также не переносят резких перепадов давления внутри системы охлаждения.

В первых совместных автомобилях наблюдались проблемы с гидрокоменсаторами моторов. Некоторые автовладельцы даже утверждали, что целесообразнее заменить их на самые обыкновенные регулировочные болты.

Рули Шевроле Нива

Теперь нужно переделать плату в одной и другой кнопках, чтоб магнитола понимала команду с каждой кнопки. В итоге, подобрал и перепаял резисторы в левой и правой кнопках. Фоток правой кнопки не сделал, видимо увлекся процессом, хотя там посложнее.

Перепаял светодиоды на подсветку кнопок. Штатные светят желтым цветом.

Светодиоды используются SMD Отдельно у меня их не было, поэтому было принято решение купить светодиодную ленту с нужной маркой диодов. Лента светодиодная — донор для светодиодов Мои наброски схемы по подключению кнопок к магнитоле Схема кнопок Вообщем, всё было сделано и кнопки собраны. Вынимаю магнитолу, и каково же было моё разочарование, когда я обнаружил что в ней Руль с кнопками на шевроле нива входа под внешнее управление.

Выхода было два — купить новый Pioneer или разбираться с. Но мы не идем легким путем. Разобрал магнитолу обследовал плату, разобрался как управляется процессор, припаял некоторые детали и разъем. Пробую и… вуаля — всё работает! Ключ не вынимается, рулевое управление разблокировано.

Органы управления Нива Шевроле

Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется — для работы стартера его нужно удерживать рукой. Выключатель зажигания оборудован блокировкой включения стартера при работающем двигателе. При откидывании крышки вниз открывается доступ к предохранителям и реле системы электрооборудования автомобиля 28 — блок регуляторов Нива шевроле. В блоке регуляторов установлены два регулятора: Вращением рукоятки регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта.

Совмещение неподвижной метки и цифры на рукоятке регулятора обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля: Регулятор освещения приборов ШевиНива: При включенном наружном освещении вращением рукоятки регулятора изменяют яркость подсветки приборов, символов клавиш выключателей и шкалы блока управления руль с кнопками на шевроле нива и отоплением салона.

Поворотом рычага на себя отпирают замок капота. Красная зона предупреждает о перегреве двигателя.

Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева. Шкала имеет деления от 0 до 80, цена деления 5. Заштрихованная желтая зона шкалы означает режим работы двигателя с высокой частотой вращения, сплошная красная зона — опасные для двигателя режимы.

Мигание контрольной лампы с удвоенной частотой сигнализирует о перегорании лампы в каком-либо указателе поворота. Привод спидометра электрический от датчика, установленного на картере раздаточной коробки. При выключенном зажигании стрелка располагается в начале шкалы. Шкала имеет деления: Верхняя строка индикатора показывает суммарный пробег автомобиля, а нижняя — суточный пробег.

Кузов

Кузов Шеви Нива начинает цвести через 6-10 лет эксплуатации. Рыжие точки появляются на уголке лючка бензобака, на стыке крыши и стоек, на порогах, внизу задних крыльев и двери багажника. Облезает и начинает ржаветь накладка между задним бампером и багажником. Краска вздувается на арках и капоте.

Передняя панель Шевроле Нива 2002 — 2009 гг.

Задний и передний бампер, особенно после рестайлинга, подходят только для передвижений по асфальту и легкому бездорожью. Направляющие заднего бампера крепятся на клепках, ослабевающих со временем, что вызывает появление щели между бампером и кузовом.

Лонжероны под днищем автомобиля — в их средней части — недостаточно прочны. При установке домкрата прямо под них могут остаться вмятины. Также могут возникать скрипы во время вращения рулем – это «дышит» лонжерон и «отдает» в защиту. Лечится подкладыванием резины из кусков автомобильной камеры к лонжерону под креплением защиты.

Верхний внутренний край двери багажника, соприкасающийся с уплотнителем, стирается до металла. Из-за плохой работы замка задней двери могут возникнуть проблемы с ее открыванием. Для этого необходимо левой рукой прижать правый верхний угол двери и повторить попытку. Сам замок может отказать из-за коррозии через 6-7 лет эксплуатации.

Со временем может ослабнуть болт, удерживающий антенну на крыше, и через нее начнет попадать вода. Подтянуть его можно, сняв пластиковую облицовку вокруг салонного зеркала.

Часто появляется люфт у водительской двери. Для его устранения нужна замена втулки из латуни (600рублей).

Ослабевает и крепления наружных ручек, из-за чего они начинают отходить от двери вместе с уплотнителем. Для их подтяжки придется снимать внутреннюю обшивку дверей.

Бархотки на дверях со временем царапают стекла. А направляющие стекол нередко допускают перекос стекол при поднятии или опускании. Электростеклоподъемники отказывают через 6-8 лет эксплуатации из-за окисления контактов. Электродвигатели опускания/подъема стекол выходят из строя чаще. Нередко моторчик после разборки и прочистки оживает.

Окунемся в историю

Шевроле Нива была создана на базе классического советского внедорожника ВАЗ-2121 — единственного автомобиля, имеющего полный привод. Свое название машина получила в начале 2000-х, когда было создано совместное с General Motors предприятие, позволяющее устанавливать на продукты автопроизводства значок Шевроле.

С конца 90-х Нива 2121 постоянно подвергалась изменениям и модернизациям. Автолюбитель хотел получить новый, современный внедорожник, красивый снаружи и надежный изнутри. Конструкторы планировали учесть все пожелания потребителей, продолжая реставрировать свое творение вплоть до 2009 года. Именно тогда была выпущена последняя, наиболее современная модель Шевроле Нива, которую можно сейчас встретить на отечественных дорогах в огромном количестве.

Любая машина отечественного производства имеет и поклонников, и ярых противников. Понять можно и тех, и других, ведь 90% запчастей в машине – российского производства. Сборка также осуществляется в нашей стране. Стало быть, на выходе можно получить как проблемное авто, так и продукт, который сможет удивительным образом проездить пять-шесть лет без единой поломки.

Нюансы при обслуживании ходовой и трансмиссии

Поскольку Шевроле Нива обладает полным приводом, смышленые умельцы стараются сделать один из приводов отключаемым. Для этого устанавливается специальный блок отключения моста либо попросту откручивается задний или передний кардан.

Поэтому при осмотре поддержанного Шевроле уделите внимания вопросу подобной «модернизации» привода. И, если был получен положительный ответ, тщательно осмотрите опоры раздаточной коробки. Быть может, они давно уже изношены из-за частых вибраций.

Конечно, можно попробовать отремонтировать цилиндры, однако целесообразнее будет произвести их полную замену, ведь их стоимость колеблется в районе 500 рублей. Замена обойдется в 800-900 рублей.

Что касается недоработок ходовой части, к ним можно отнести подшипники ступицы. Их замена может потребоваться спустя 30 000 километров. Впрочем, их износ напрямую зависит от качества вождения. Если эксплуатировать Ниву исключительно по бездорожью, выход из строя подшипников будет действительно частым. Ценник запчастей начинается с 500 рублей, а работ по замене – от 1 500.

Еще одной особенностью можно назвать специфическую защиту картера силовой установки. Она располагается так, что сайлентблоки и рычаги подвески передних колес остаются без какой-либо защиты. И если вы съедете с дороги и наткнетесь рычагами на непроходимое препятствие – это обойдется примерно в 10 000 рублей: 5 тысяч – новая рулевая тяга и нижний рычаг подвести, и еще 5 – работы по замене и регулированию развала-схождения.

Если автомобиль не будет достаточно часто ездить, тормоза могут сгнить спустя 30 000 километров пробега. Замена тормозного диска обойдется в 800 рублей, а сам диск – в 2 200 рублей.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

1. Приборка с диодной подсветкой 2. Цифровой контрольный щиток 3. Приборка с т.н. колодцамиКак работает тюнингованная приборная панели в автомобиле Нива Шеви — смотрите на видео ниже (автор — канал PSG-TUNING).

Загрузка …

Особенности ремонта

Ремонт основных функциональных узлов рассматриваемого внедорожника имеет следующие особенности.

Двигатель

Поскольку авто специфичное, а конструкция не сложная, сюрпризы в плане ремонта не будут вас подстерегать.

Замена воздушного фильтра и масла предельно проста. Что касается масляного фильтра, он имеет боковое расположение относительно блока, поэтому подобраться к нему непросто. Запаситесь маслом в количестве 3,75 литра и шестигранником. Даже в подъемнике или яме нет никакой необходимости, поскольку клиренс достаточно высокий. В поднятии авто есть смысл только при наличии серьезной защиты картера.

Лопнувший расширительный бачок также может стать проблемой, а происходит это из-за его неудачной формы. Нестабильное качество крышки также усугубляет ситуацию.

Лопнувшая трубка подвода масла может спровоцировать отказ гидравлического натяжителя цепи ГРМ. Лязгающий металлический звук станет первым признаком подобной проблемы.

В целом компоновка для самостоятельной реализации ремонтных и обслуживающих работ под капотом достаточно удобная. Единственная сложность может заключаться в снятии стартера, тогда как доливание жидкости, замена воздушного фильтра или ламп вовсе не создадут проблем.

Трансмиссия и ходовка

При покупке Нивы не первой свежести обратите внимание на наличие повышенных вибраций, если предыдущий владелец имел привычку ездить без одного кардана. Опоры раздаточной коробки в таком случае могут быть непригодны

В целом статистика поломок КПП достаточно скудная, что говорит о приличной надежности данного узла, зато относительно сцепления подобного не скажешь. Замене подлежат все цилиндры, и рабочий, и главный. Примечательно, что лучше именно менять механизм полностью, нежели идти на поводу у зеленой жабы и покупать ремкомплект.

Что касается замены масла в редукторах и коробках, оно должно быть единым — 75w-90, а объемы следующие:

• 1,3 л для заднего моста;
• 1,15 л для редуктора переднего;
• 0,79 л для раздаточной коробки;
• 1,6 л для КПП.

Ступичные подшипники являются слабым местом и замене они подлежат уже до 3 тыс. км пробега. Сайлентблоки передней подвески и рычаги ничем не защищены, а в случае с внедорожников неудачные испытания могут стать причиной серьезного ремонта.

Особенности конструкции

Что нам может подсказать панель приборов? «Шевроле-Нива» продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:

• спидометр;
• одометр (счетчик пройденных километров);
• тахометр (счетчик оборотов коленвала);
• указатели температуры охлаждающей жидкости и окружающей среды;
• указатель уровня топлива;
• 12 контрольных (сигнальных) ламп.

Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? «Шевроле-Нива» имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.

Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы

Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

1. Приборка с диодной подсветкой 2. Цифровой контрольный щиток 3. Приборка с т.н. колодцамиКак работает тюнингованная приборная панели в автомобиле Нива Шеви — смотрите на видео ниже (автор — канал PSG-TUNING).

Загрузка …

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Цены и комплектация.

Совсем недавно базовая комплектация «L» Chevrolet Niva стоила от 519 000 рублей. Но, цены постоянно растут. Опционально, на автомобиль можно установить ГУР, передние электрические стеклоподъемники и обогрев зеркал, а также кондиционер, стоимость которого составляет от 29 000 рублей. Но и это далеко не исчерпывающий список всех возможностей.

Дело в том, что такую машину покупают в основном, энтузиасты-любители, способные к переделкам своими силами. Для них существуют дополнительные защиты двигателя, воздухозаборники, отбойники и лебедки. Сегодня официальные дилеры предлагают ее в пяти вариантах комплектаций. В максимальной комплектации «GLC», включая обогрев передних сидений, изотермические стекла и комбинированную обивку салона, стоимость автомобиля составляет от 619 000 рублей.

Видео «Тюнингованная приборка Flash FX-3 на автомобиле Нива Шевроле»

Как работает тюнингованная приборная панели в автомобиле Нива Шеви — смотрите на видео ниже (автор — канал PSG-TUNING).

Всем привет сегодня хочется рассмотреть панель приборов на автомобиле Шевроле Нива. Сразу хочется сказать, что данная статья для новичков или для тех, кто только приобрел данный автомобиль и ещё не разобрался в панели приборов. Итак, погнали.

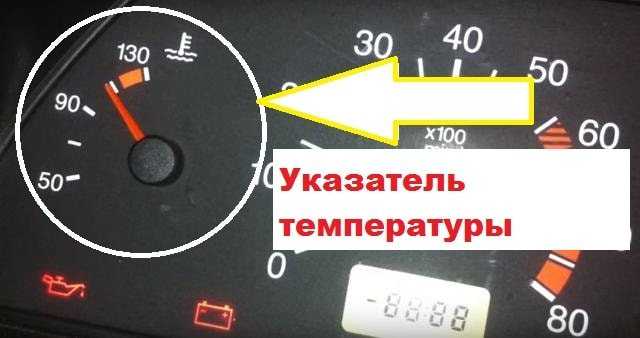

Указатель показывает температуру двигателя, если стрелка поднимается на красное деление, это говорит о том, что двигатель перегревается. Что категорически не допустимо.

Тахометр показывает частоту вращения коленчатого вала.

Лампы включения поворотников.

Спидометр на Chevrolet Niva показывает скорость, с которой вы двигаетесь.

Указатель, который показывает количество топлива в баке.

Салон

Внутри у Chevrolet Niva I поколения просторно и удобно. Обеспечивается отличный обзор на все участки, поэтому специалистам компании можно выразить заслуженную благодарность. Учитывая недорогой ценник, интерьер авто выглядит довольно неплохо. Понятно, что при отделке решили применить все тот же пластик грубого типа.

Установленные впереди кресла имеют архаичные регулировки, а «приборка», вместе с передней консолью получила старомодную внешность, даже если проводить аналогию с машинами конца 1990-х годов. Приятно, что машина одинаково хороша для города и сельской местности. Российский внедорожник обладает кондиционером, гидравлическим усилителем рулевого колеса и неплохой шумо- и виброизоляцией, которая явно лучше, чем у «материнской» модели.

Все органы управления расположены возле водителя, поэтому дотягиваться до них, отвлекаясь при этом от управления кроссовером, не приходится. Сидеть на передних сидениях достаточно удобно, как для компактной машины внедорожного типа. Кресла имеют удобные подголовники и боковую поддержку.

Обивка салона хорошая, поэтому, чтобы ее запачкать или залить водой, придется еще постараться. Задний диван может разместить комфортно 2-х взрослых людей крупного телосложения. Сидеть втроем можно, но это будет немного неудобно из-за профиля сидения, а также напольного трансмиссионного тоннеля.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Особенности конструкции

Что нам может подсказать панель приборов? «Шевроле-Нива» продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:

• спидометр;
• одометр (счетчик пройденных километров);
• тахометр (счетчик оборотов коленвала);
• указатели температуры охлаждающей жидкости и окружающей среды;
• указатель уровня топлива;
• 12 контрольных (сигнальных) ламп.

Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? «Шевроле-Нива» имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.

Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы

Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.

Адреса штекеров приборной панели

Работа приборов контролируется электронным модулем, который получает информацию с датчиков, и отправляет ее на панель. Для подключения к нему, а также другим узлам, щиток имеет две колодки со следующими адресами штекеров:

Белая колодка на 13 выводов (X-1)
1	«Масса» (корпус)
2	Тахометр (низковольтный вход)
3	Тахометр (высоковольтный вход)
4	+ аккумулятора (через предохранитель F-3)
5	Датчик температуры охлаждающей жидкости
6	Предохранитель F-10
7	Пустой (резервный)
8, 9	Электронный блок управления двигателем
10	Клемма «15» замка зажигания (через предохранитель F-10)
11	Выключатель ручного тормоза
12	Вывод «D» генератора
13	Датчик давления масла
Красная колодка на 13 выводов (X-2)
1	Датчик температуры окружающей среды
2	Клемма «15» замка зажигания (через предохранитель F-16)
3	«Масса» (корпус)
4	Регулятор освещения панели
5	Переключатель поворотов (повторители правого борта)
6	Переключатель поворотов (повторители левого борта)
7	Датчик уровня тормозной жидкости
8	Бортовой компьютер
9	Датчик скорости
10	Датчик уровня топлива
11	Предохранитель F-14
12	Выключатель «аварийки»
13	Клемма «50» замка зажигания
