Регулировка кулисы кпп на ланосе. Регулировка кулисы шевроле ланос
Нам понадобятся: круглогубцы с тонкими кончиками, ключ на 12 (желательно головка с удлиненнойтягой 30-40 см), ключ рожковый на 17 и отвертка. 1. Снимаем стопор (лучше включить 5 передачу, тогда будет удобнее, но все равно в не видимойзоне). Находим его на ощупь. Поддеваем отверткой и отщелкиваем с фиксатора наружнююполовинку, а затем вытаскиваем сам стопор.
2. Ослабляем болт тяги привода КПП (снимать болт не обязательно):
Стрелочкой показана гайка, она не крутится, а болт нужно откручивать снизу ключем на 12.3. Далее вытащив штифт, размыкаем шарнир (красная стрелка).
Раз ведя в стороны пружинные фиксаторы (зеленые стрелки), вынимаем ось кулисы
4. Снимаем кулису в сборе
5. Разбираем кулису для чего круглогубцами снимаем фиксаторы
6. Фторопластовые втулки подпираем снизу ключем на 17 и они выскакивают
7. Старая и новая кулисы
8. Выставляем нужные расстояния на регулируемой кулисе. Я выставил 84 мм на длинном плече и 42 мм на коротком. На старой кулисе были 80 мм и 60 мм.
9. Собираем все в обратной последовательности
10. Уста навливаем кулису на ее законное место, вставляем ось кулисы и защелкиваем фиксаторы, соединяем шарнир (не забывая про стопор),Болт который ослабляли пока не затягиваем.
Для замены ШРУСа (гранаты) на нексии не обязательно вытаскивать полуось из коробки передач, как советуется во многих руководствах по ремонту. Заменить ШРУС можно намного проще и быстрее.
Снимаем с машины колесо, снимаем поворотный кулак с шаровой опоры, откручиваем ШРУС и выводим его из ступицы (выбиваем резиновым молотком или через мягкую выколотку).
Вставляем между усами стопора, прижимаем, выпрямляем ШРУС, и, разводя стопор, тянем на себя. Если стопор разведен достаточно, то ШРУС расстыкуется с осью легко.

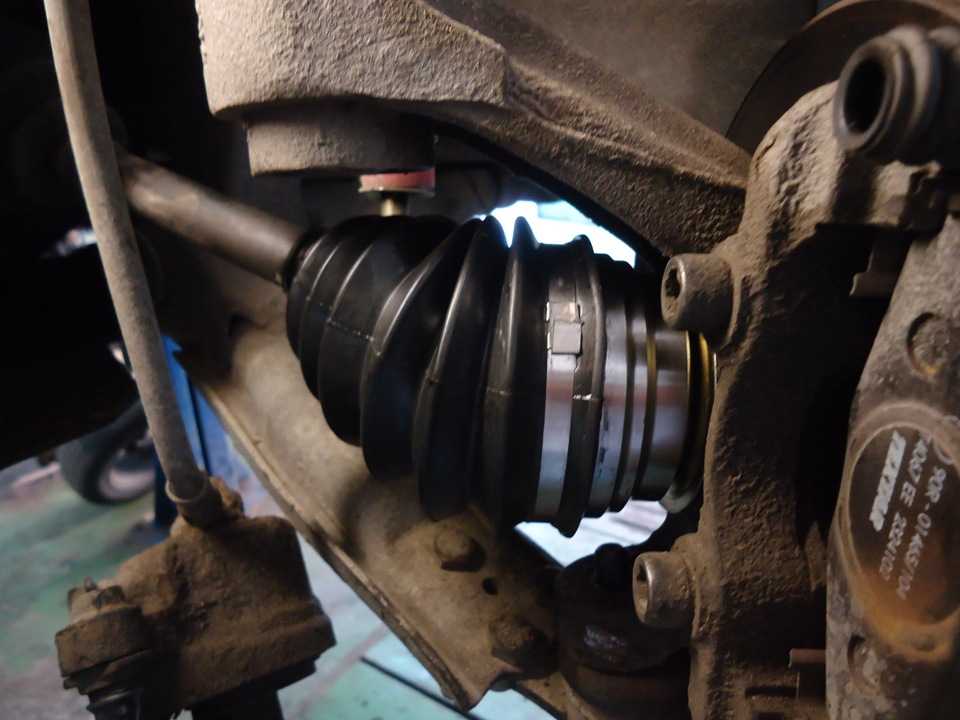

Снимаем старый пыльник. Ставим новый малый хомут и пыльник
Подготавливаем новый ШРУС: ставим новый стопор, набиваем смазкой, разрабатываем.
Надеваем ШРУС на ось и ловим шлицы (пользуемся резиновым молотком или мягкой выколоткой). Не сильно постукиваем и забиваем ШРУС до фиксации стопора
Ставим шайбу, закручиваем гайку, фиксируем.
Заменить изношенный ШРУС указанным выше способом удобнее и намного быстрее!
Метки: замена ШРУСа на нексии, замена гранаты нексии своими руками
Комментарии
#4 ALEX222 17.10.2014 20:24 Цитирую ALEX222:
Сегодня менял наружную гранату (левую),всё таки выдернул я привод полностью из коробки(ну легче он от туда вылез чем наружняя граната),а потом уже разжимал кольцо(стопорное)дву мя отвёртками и менял гранату, но лучше купить круглогубцы как на фото выше(в следующий раз обязательно приобрету).Правда немного масла пролил на землю пока тару не подставил.Ну а в общем ни чего сложного.Спасибо за тему.
#3 ALEX222 17.09.2014 09:00 Подскажите пожайлуста привод полностью из коробки не вылетит при замене(по не опытности),а то собираюсь менять и хочеться обойтись без лишних тело движений.Руки растут откуда надо,просто первый раз что то стремает. Спасибо.
#2 Sashok 06.03.2014 22:22 Приходилось менять ШРУСы не один десяток раз, на разных машинах, и не разу даже в голову не пришло снять целиком привод из коробки.
#1 алаколь 06.03.2014 16:57 спасибо-очень доходчиво все написано и показано-КЛАСС!
Для чего на Ланосе нужен пыльник ШРУСа
Все водители понимают, что резиновый кожух играет исключительно защитную роль, защищая самую важную деталь от попадания влаги, песка и различных загрязнений. Если это произойдет, ресурс механизма сократится в сотни раз и буквально через несколько месяцев придется прибегать к замене шарниров равных угловых скоростей.
Сумка относительно дорогая (оригинальная), поэтому при обнаружении неисправности багажника ее следует как можно скорее заменить.
Роль пыльника ШРУС на Ланосе и других автомобилях такова:
- защита шарнирного механизма от негативного воздействия влаги, песка и пыли;
- защита смазки от загрязнений;
- удержание смазки внутри картера.
Жир под ботинком играет очень важную роль и, если его недостаточно, увеличивает скорость износа механизма. В этом случае кожух может быть исправен. Однако чаще всего ускоренный расход смазки происходит из-за появления на резиновом пыльнике микротрещин, порывов, порезов и других дефектов.
это интересно! Пыльник ШРУСа находится на видном месте, поэтому возьмите за правило проверять состояние этих элементов на автомобиле каждый раз при замене шины «зима-лето». При обнаружении малейших дефектов защитное устройство необходимо немедленно заменить.
Как выбрать пыльники шруса для CHEVROLET LANOS седан 1.5?
ШРУС (шарнир равных угловых скоростей) является промежуточной деталью, которая передает вращательный момент в трансмиссии автомобиля между узлами, оси вращения которых имеют какой то угол относительно друг друга, и этот угол может постоянно меняться в процессе движения автомобиля. Каждый ШРУС имеет пыльник — резиновый или силиконовый чехол, который надевается на ШРУС и фиксируется.
Для чего нужен пыльник ШРУС?
ШРУС (шарнир равных угловых скоростей) способен передавать крутящий момент на угол до 70 градусов, без каких либо потерь мощности или значительного снижения долговечности. ШРУСы бывают разной конструкции, но наиболее часто встречающиеся в автомобиле — шариковые ШРУСы. В состав такого ШРУСа входят — сферический корпус, ведущий и ведомый валы, внутренняя обойма, сепаратор с отверстиями для удержания подшипников, шесть шариков. Вращаться шарикам помогает высокотемпературная смазка, набитая внутрь корпуса ШРУС. Снаружи ШРУС в обязательном порядке закрывается специальным, мягким, но в то же время достаточно прочным резиновым или силиконовым чехлом, который называется пыльник.
Основными функциями пыльника ШРУСа автомобиля являются:
— защита внутренних деталей ШРУС от грязи, воды, пыли и т.д.;
— защита смазки от попадания загрязнений, из—за которых свойства смазки ухудшаются;
— защита от вытекания смазки наружу.
Проще говоря, при нарушении целостности пыльника ШРУС, происходит потеря необходимого количества смазки из шарнира и загрязнение всей детали.
Когда нужно менять пыльник ШРУСа?
В целом пыльник ШРУС является достаточно надежной деталью, однако есть ряд факторов, которые могут привести к его выходу из строя, например износ в местах постоянного трения, потеря свойств из за перегрева, деформация или нарушение целостности из—за воздействия воды, грязи, пыли и т. д., производственный брак или низкое качество детали.
Долговечность пыльника ШРУС изначально зависит от прочностных и нагрузочных характеристик, заложенных при конструировании, от качества материала, состояния дорог на которых эксплуатируется автомобиль, стиля езды и внимательности его владельца. В условиях не очень качественного дорожного полотна, пыльники ШРУС могут получить повреждения, и если это вовремя не заметить — сам шарнир неизбежно выйдет из строя. Появление малейшего дефекта пыльника (трещина, истирание, смещение или неплотное прилегание в местах фиксации, нарушение формы), требует замены пыльника ШРУСа на новый.
Какие пыльники ШРУС выбрать для CHEVROLET LANOS седан 1.5?
На сегодняшний день перед владельцем автомобиля всегда встает вопрос — какие пыльники ШРУС выбрать — оригинальные или аналог? По возможности лучше устанавливать оригинальные пыльники ШРУСов на CHEVROLET LANOS седан 1.5. Также можно без опасения покупать пыльники и комплекты по их замене таких брендов, которые производят и поставляют шарниры на заводы. Качественный бренд, выпускающий пыльники ШРУС, которые по своим характеристикам на 100% соответствуют параметрам, заложенным в конструкции (состав материала, размеры, качество и параметры смазки), позволяет забыть о замене пыльников ШРУС на срок до 100 тыс. км. В случае же приобретения самых дешёвых вариантов, возможно, данную деталь придется снова менять уже через 20—30 тыс. километров.
Можно ли заменить пыльники ШРУС самому на CHEVROLET LANOS седан 1.5?
Процедура замены пыльников ШРУС описана на множестве сайтов и в любом руководстве по ремонту для CHEVROLET LANOS седан 1.5. Процедура замены занимает 40—60 минут.
Что если не менять пыльники ШРУС?
Повреждение пыльника ШРУС разумеется не является причиной для вызова эвакуатора и транспортировки автомобиля в автосервис. Однако надо понимать, что каждый десяток километров пробега автомобиля с поврежденным пыльником ведет к выходу из строя самого ШРУСа, и тогда автомобиль однозначно потеряет возможность двигаться самостоятельно. Необходимо регулярно проводить техническое обслуживание автомобиля, в процессе которого проверять состояние пыльников ШРУСов. Если пыльник ШРУС изношен или поврежден, его нужно в скорейшем порядке менять. Если этого не сделать вовремя, расходы на ремонт могут многократно вырасти.
Как подобрать пыльник ШРУС для CHEVROLET LANOS седан 1.5?
Подобрать пыльник ШРУС для CHEVROLET LANOS седан 1.5, как и другие запчасти, можно либо в оригинальном каталоге, либо в каталоге заменителей. Если есть сомнения в правильности подбора — сделайте запрос подбора пыльников ШРУС по VIN автомобиля у нас.
Замена пыльника внутреннего ШРУСа Ланос, Сенс и Шанс
Если есть признаки износа не только внешнего, но и внутреннего пыльника гаранты на Ланосе, то рекомендуется сразу осуществить замену обоих устройств. Внутренние пыльники выходят из строя реже в силу того, что они испытывают меньшие усилия сжатия при повороте колес. Если все же изделия нуждаются в замене, то делается это следующим образом:
- Когда полуось будет освобождена из зацепления со ступицей (пункт 12 предыдущего раздела), необходимо извлечь ее из КПП.
- Далее процесс замены внутреннего пыльника ШРУСа на Ланосе осуществляется на снятой полуоси.
- Принцип разборки внутренней гранаты аналогичен, как и в случае с наружным ШРУСом. Граната фиксируется стопорным кольцом. Чтобы заменить оба пыльника на полуоси, не обязательно демонтировать обе гранаты. Для этого снимаем один ШРУС (любой), и осуществляем замену обоих кожухов.
- Собранную полуось устанавливаем на место, и выполняем сборку в обратной разборке последовательности.

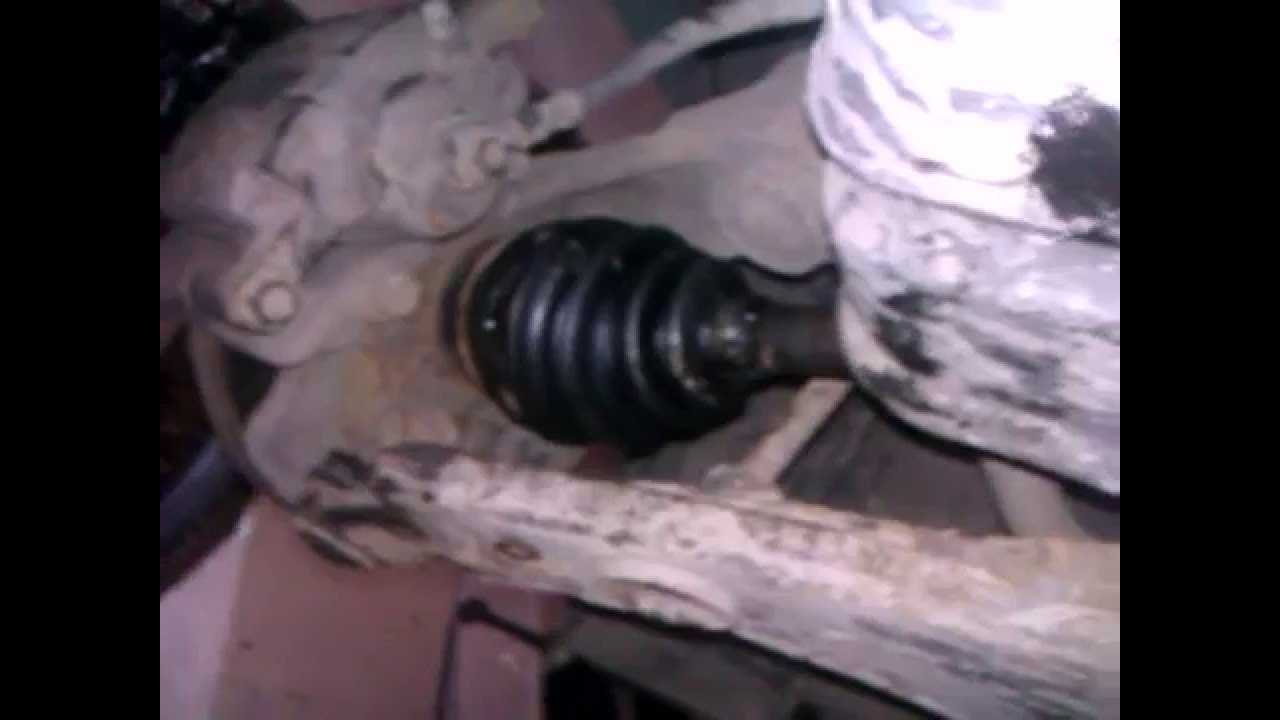

На видео ниже показано, как заменить внутренний кожух ШРУСа на Ланосе.
Как видно, процесс замены пыльников гранат на Ланосе не трудный, а по времени работы занимают не более 2-3 часов времени
Чтобы понимать всю важность необходимости поддержания пыльников в исправном состоянии, следует отметить, что стоимость нового ШРУСа составляет от 2000 рублей (не оригинал). Оригинал соответственно обойдется в 2 раза дороже
Кроме того, если ШРУС выйдет из строя, то автомобиль не сможет продолжить самостоятельное движение. Именно поэтому очень важно не только уметь менять самостоятельно пыльники гранат, но еще и контролировать их состояние на своем автомобиле.
Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками
«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.
Имея стандартный набор инструментов, можно приступать к работе:
Для начала отсоединяем клеммы от АКБ, и снимаем его. Это делается для того, чтобы облегчить выполнение работ.
Аккумуляторную платформу также рекомендуется демонтировать.
Используя ключ на «12», ослабляется гайка крепления стяжного хомута, которым фиксируется кулиса с ручкой переключения передач.
При помощи отвертки нужно поддеть фиксатор вертолета. Крепится он за счет изогнутых выступов на краях оси Т-образного болта. Этот болт однозначно идет под замену, так как за время эксплуатации он изрядно ржавеет.
Извлекается палец соединения вилки с кулисой, предварительно сняв стопорное кольцо. Износ пальца говорит о том, что процедура выполняется своевременно.
Извлекаем деталь из посадочного места через подкапотное пространство.
Ниже на фото показано, как выглядит извлеченный «вертолет» с автомобиля Ланос с пробегом в 118 тысяч км.
Переходим к демонтажу корпуса механизма выбора передач. Он крепится четырьмя болтами под ключ на «11». Снимаем его для того, чтобы заменить изношенный шток.
Извлекаем корпус, и видим следующую картину.
Можно посмотреть, что находится внутри МКПП Ланос и Шанс 1.5.
При покупке штока обязательно выбирайте оригинальную деталь, иначе он может не подойти по диаметру. На этой детали изнашиваются отверстия, что наглядно показано на фото ниже.
Используя пробой и молоток, выбиваем шпонку крепления штока.
Вытаскиваем шток, и не забываем достать шпонку, которая падает вниз.
Запоминаем расположение штока, чтобы в аналогичном виде установить новую деталь. Срез на штоке должен быть направлен в сторону к механизму.
Перед установкой нового штока осуществляется замена сальника. Для его при помощи отвертки извлекается штатный элемент, а на его место ставится новый. Теперь можно ставить на место шток, и фиксировать его шпонкой.
Шпонку забиваем молотком.
Очищается внутренняя часть механизма, после чего можно ставить его на место. Не забываем воспользоваться новой прокладкой, предварительно смазав ее силиконовым герметиком (не обязательно).
В аналогичной последовательности устанавливается на место кулиса. Фиксируем ее новым Т-образным болтом. Шток механизма соединяется пальцем, который фиксируется стопорной пластиной
Важно правильно установить палец, чтобы его шляпка находилась сверху, а фиксирующая пластина снизу. В таком случае при утере пластины палец останется на месте, и не выйдет из зацепления со штоком.. Далее выполняется настройка кулисы на Ланосе
Далее выполняется настройка кулисы на Ланосе.
Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.
В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.
После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.
Как определить неисправность пыльника ШРУСа на авто
Чтобы своевременно выявить дефекты резиновых кожухов, их следует регулярно осматривать. Это особенно актуально, когда автомобиль используется на бездорожье, при движении по полям, грунтовым дорогам или при въезде в выбоину.

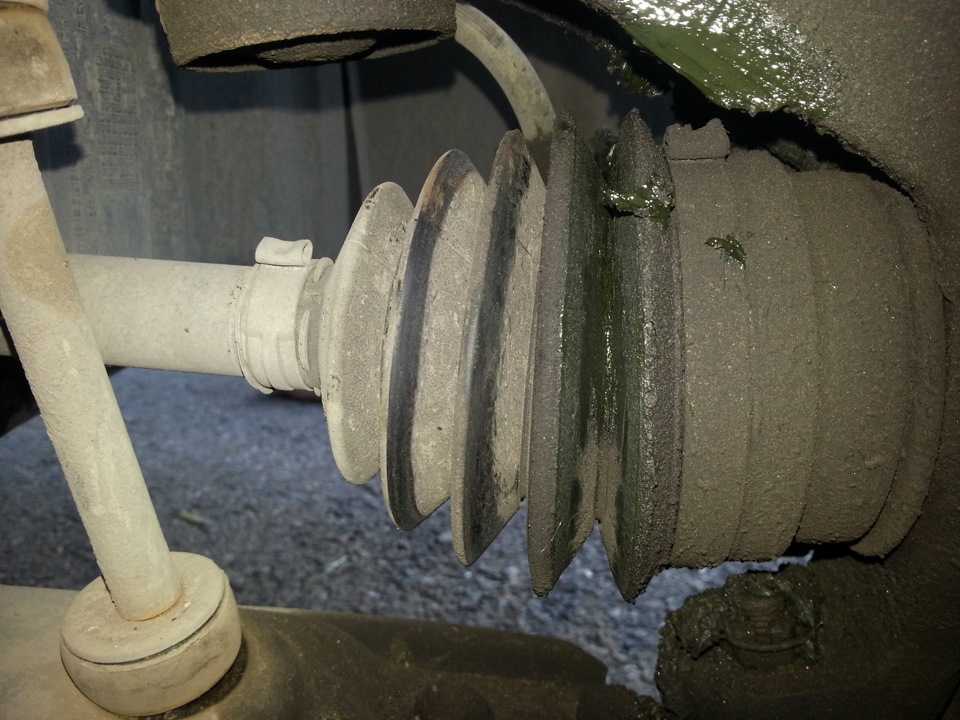

Неисправность устройства можно определить визуально при осмотре:
- Если в продукте обнаружен обрыв. Чаще всего такие дефекты возникают между ребрами жесткости.
- На внешней стороне ботинка обнаруживаются следы жира.
- Многочисленные мелкие трещинки.
При подозрении на неисправность корпуса не следует откладывать его замену. Процедура замены пыльника ШРУСа на Ланосе несложная, и с этой задачей может справиться каждый владелец.
Когда менять ШРУС на Сенсе и Ланосе
Хороший шарнир равных угловых скоростей в состоянии отработать до 100-150 тысяч км пробега, а то и больше. При условии, что он правильно установлен, а с пыльником нет никаких проблем, он герметичен и не пропускает воду и грязь. Так бывает не всегда, поскольку ШРУС на 100% высокого качества купить невероятно сложно. Еще сложнее со смазками и пыльниками.
Ресурс ШРУСа зависит не только от качества самой детали, но и от состояния дорог и пыльника. Кроме этого, не нужно забывать о том, что стиль вождения может угробить самый надежный шарнир. Например, если мы часто поворачиваем при наращивании крутящего момента, нужно готовиться к тому, что ШРУС скоро захрустит или застучит.
Описание конструкции
Приводы правого «А» и левого «В» колес: 1 — стопорное кольцо внутреннего шарнира; 2 — корпус внутреннего шарнира; 3 — большой хомут крепления грязезащитного чехла внутреннего шарнира; 4 — грязезащитный чехол внутреннего шарнира; 5 — малый хомут крепления грязезащитного чехла внутреннего шарнира; 6 — вал привода правого колеса; 7 — демпфер; 8 — хомут крепления демпфера; 9 — малый хомут крепления грязезащитного чехла наружного шарнира; 10 — грязезащитный чехол наружного шарнира; 11 — большой хомут крепления грязезащитного чехла наружного шарнира; 12 — корпус наружного шарнира; 13 — вал привода левого колеса
- Снятие и разборка внутреннего шарнира
- Снятие наружного шарнира
- Снятие приводов передних колёс
Приводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески.
Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом.
Валы приводов изготовлены из стального прутка.
На концах вала выполнены шлицы, на которых установлены ШРУСы.
На более длинном валу правого привода, установлен демпфер.
Шарниры приводов закрыты грязезащитными чехлами.
Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы.
В корпусе и обойме наружного шарнира канавки выполнены по радиусу, что обеспечивает угол поворота корпуса относительно обоймы до 42°.
Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения стопорным кольцом.
Шлицевой хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу переднего колеса и крепится гайкой подшипника.
Наружные шарниры приводов левого и правого колес взаимозаменяемы.
Внутренний шарнир привода (типа «Трипод») обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала привода.
На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами — трехшиповик, на каждом из шипов (цапфе) которого расположен ролик с наружной сферической поверхностью, вращающийся на игольчатом подшипнике.
Игольчатый подшипник фиксируется от смещений вдоль оси шипа стопорным кольцом, расположенным в проточке шипа.
Трехшиповик зафиксирован на валу привода стопорным кольцом.
Взаимные перемещения подвески и силового агрегата компенсируются перемещением роликов трёхшиповика в продольных пазах корпуса внутреннего шарнира.
Шлицевой хвостовик корпуса внутреннего шарнира вставляется в полуосевую шестерню, установленную в коробке дифференциала и фиксируется в ней стопорным кольцом круглого сечения.
Внутренние шарниры приводов левого и правого колес взаимозаменяемы.
Наружный и внутренний шарниры приводов имеют разборные конструкции.
Детали шарниров изготовлены с высокой точностью.
Внутренняя поверхность корпуса шарнира закалена ТВЧ.

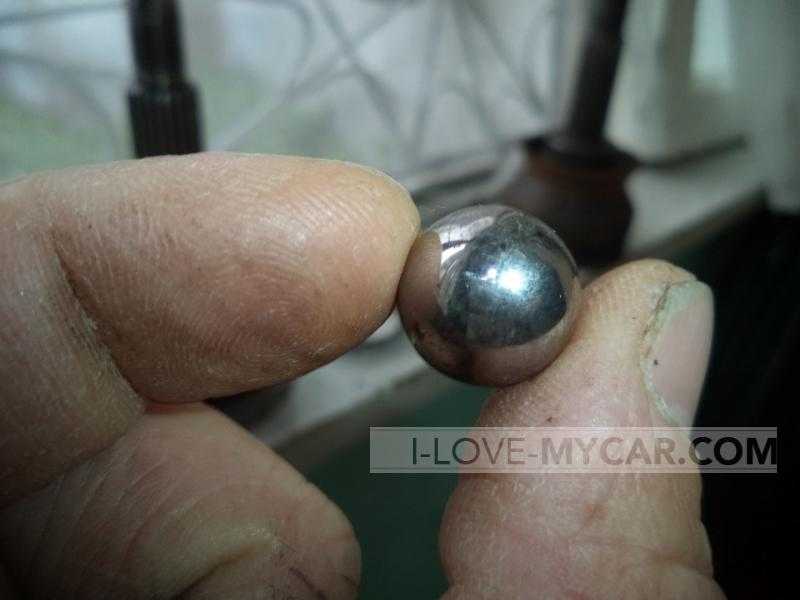

В наружный шарнир устанавливаются шарики одной сортировочной группы.
При сборке шарнира шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно.
Изношенный шарнир заменяют только в сборе.
В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес.
Герметичность шарнира — непременное условие его надежной работы — обеспечивается резиновыми грязезащитными чехлами.
Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами.
При замене чехла хомуты его крепления также следует заменить новыми.
Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.
Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется.
Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления.
Поврежденный чехол необходимо заменить как можно быстрее, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.
Выбор детали
96220403 — каталожный номер внутреннего шруса Шевроле Ланос. Производство General Motors со средней стоимостью 5000 рублей.
96257803 — каталожный номер наружного шруса Шевроле Ланос. Производство General Motors со средней стоимостью 10000 рублей.
Аналоги
Кроме оригинальный деталей можно найти ещё и аналоги.
Пару дней назад появились звуки типа (тук тук тук) и вибрации. По звукам доносившихся из передней подвески и характерным постукиваниям начал грешить на правый внутренний шрус. Пообщавшись со знакомым автослесарем и рассказав ему суть проблемы он тоже указал на внутренний шрус. Хоть многие и говорили что проверь подшипники ступичные и наружние шрусы, но нет… По пути с работы зашел в автомагазин и купил новый шрус.
Теперь сам процесс замены.
Вот такой шрус в сборе я купил.
1. Снимаем колпак с колеса и развальцовываем ступичную гайку. Затем берем головку на 32 и мощный вороток (ключ-трещетка здесь на справится). Можно нарастить вороток куском трубы. Гайка откручивается очень туго, возможно придется помогать зубилом (если у вас есть запасная гайка). После откручивания гайки надо вытащить из под нее шайбу. 2. Ослабляем болты колеса, поднимаем машину на домкрате и ставим под нее упор, а затем снимаем колесо. 3. Двумя ключами на 12 откручиваем и снимаем стойку стабилизатора поперечной устойчивости. Заодно можно оценить состояние резиновых втулок на ней, и если они разбиты – заменить новыми. 4. Откручиваем гайку шаровой опоры.
5. Аккуратно (чтобы не повредить пыльник шаровой) вставляем съемник шаровой и начинаем его затягивать. После того как он довольно сильно затянут нужно молотком наносить удары по металлу вокруг отверстия, в которое вставлена шаровая. Затем опять немного подтянуть гайку съемника и опять несколько раз ударить. Так до тех пор пока ось шаровой опоры не выскочит. 6. Далее выворачиваем стойку со ступицей вправо чтобы вытащить наружний шрус из ступицы. 7. После выдергиваем привод целиком из КПП. 8. Если есть большие тиски – то зажимаем полуось в них.Затем круглогубцами разжимаем стопорное колечко и легким постукиванием молотка через мягкую выколотку сбивает ШРУС с полуоси. Все, разборка привода закончена.

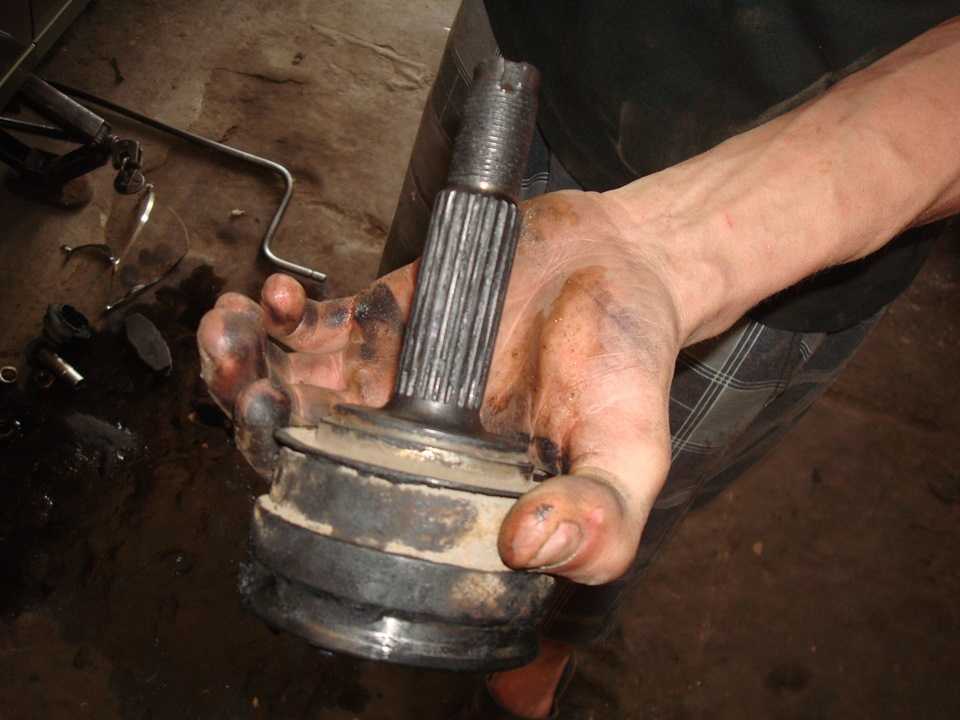

Вот так выглядел старый шрус.
9. Набиваем смазку в шарнир и собираем все в обратном порядке. Хомуты должны быть затянуты так, чтобы чехол не проворачивался относительно ШРУса. 10. Заталкиваем с силой привод обратно в коробку. 11. Все остальное собирается как и разбиралось.
Устройство привода передних колес
Приводы правого «А» и левого «В» колес: 1 — стопорное кольцо внутреннего шарнира; 2 — корпус внутреннего шарнира; 3 — большой хомут крепления грязезащитного чехла внутреннего шарнира; 4 — грязезащитный чехол внутреннего шарнира; 5 — малый хомут крепления грязезащитного чехла внутреннего шарнира; 6 — вал привода правого колеса; 7 — демпфер; 8 — хомут крепления демпфера; 9 — малый хомут крепления грязезащитного чехла наружного шарнира; 10 — грязезащитный чехол наружного шарнира; 11 — большой хомут крепления грязезащитного чехла наружного шарнира; 12 — корпус наружного шарнира; 13 — вал привода левого колесаПриводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески.Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом.Валы приводов изготовлены из стального прутка.На концах вала выполнены шлицы, на которых установлены ШРУСы.На более длинном валу правого привода, установлен демпфер.Шарниры приводов закрыты грязезащитными чехлами.Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы.В корпусе и обойме наружного шарнира канавки выполнены по радиусу, что обеспечивает угол поворота корпуса относительно обоймы до 42°.Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения стопорным кольцом.Шлицевой хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу переднего колеса и крепится гайкой подшипника.Наружные шарниры приводов левого и правого колес взаимозаменяемы.Внутренний шарнир привода (типа «Трипод») обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала привода.На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами — трехшиповик, на каждом из шипов (цапфе) которого расположен ролик с наружной сферической поверхностью, вращающийся на игольчатом подшипнике.Игольчатый подшипник фиксируется от смещений вдоль оси шипа стопорным кольцом, расположенным в проточке шипа.Трехшиповик зафиксирован на валу привода стопорным кольцом.Взаимные перемещения подвески и силового агрегата компенсируются перемещением роликов трёхшиповика в продольных пазах корпуса внутреннего шарнира.Шлицевой хвостовик корпуса внутреннего шарнира вставляется в полуосевую шестерню, установленную в коробке дифференциала и фиксируется в ней стопорным кольцом круглого сечения.Внутренние шарниры приводов левого и правого колес взаимозаменяемы.Наружный и внутренний шарниры приводов имеют разборные конструкции.Детали шарниров изготовлены с высокой точностью.Внутренняя поверхность корпуса шарнира закалена ТВЧ.В наружный шарнир устанавливаются шарики одной сортировочной группы.При сборке шарнира шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно.Изношенный шарнир заменяют только в сборе.В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес.Герметичность шарнира — непременное условие его надежной работы — обеспечивается резиновыми грязезащитными чехлами.Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами.При замене чехла хомуты его крепления также следует заменить новыми.Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется.Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления.Поврежденный чехол необходимо заменить как можно быстрее, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.
Chery Amulet der Igel › Бортжурнал › Ремонт ШРУСа (замена пыльника) Если у Вас при…
