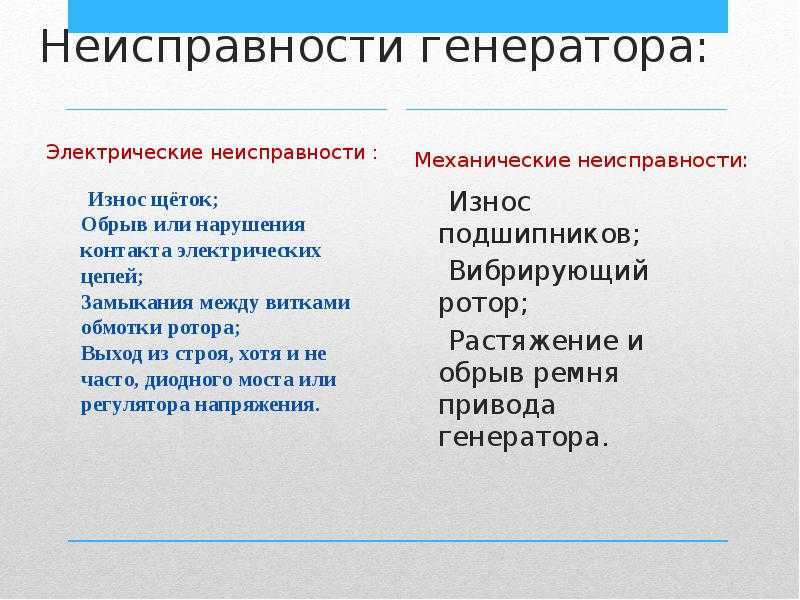

Неисправность генератора основные причины поломок генератора

Гудит подшипник генератора последствия

Серьезные проблемы могут начаться с обычного гудения. Поэтому при его появлении нужно сразу обратиться в автосервис. Во первых, там точно скажут, проблема в генераторе или в чем-то другом. Если дело все-таки в генераторе, то компетентный работник автосервиса сможет определить степень износа подшипника. как гудит подшипник генератора видео Самым легким отклонением является гул. При таком раскладе теоретически можно даже продолжать ездить. Если же звук напоминает скрежет, к поломке нужно отнестись серьезно и немедленно отправить автомобиль в ремонт. В этом случае скорее всего придется покупать новый генератор.

Советы по обслуживанию и эксплуатации подшипников

Как смазать подшипник ступицы.

Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения

Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазкиПроизводителиЗагустительБазовое масло

RareMax AF-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
6459 Grease N	Showa Shell Sekiyu, K.K.	Карбамид	Минеральное масло
Pyronoc Universal N-6C	Nisseki Mitsubishi Oil Corporation	Карбамид	Минеральное масло
HB-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
Ronex MP	Exxon/Mobil	Литий	Минеральное масло

Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель

Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.

Как убрать свист ремня генератора

Для устранения свиста ремня сперва стоит определиться с причинами, которые вызывают проскальзывание ремня генератора.

Проблема проскальзывания сопровождается неприятным свистом, и устранять её необходимо в таком порядке:

Глушится мотор, открывается и фиксируется капот.
Внимательно осматривается ремень, притом демонтировать его со шкивов не надо. Поверхность детали должна быть без надрывов, вылезших нитей и иных повреждений. В случае обнаружения признаков износа стоит заменить деталь.
Обе стороны ремня генератора не должны быть влажными, со следами грязи, признаками попадания любых технических жидкостей, используемых в транспортном средстве. То же самое и со шкивами.
Проверить значение натяжения детали, ведь чаще всего свист из-под капота кроется в слабо натянутом ремне. Отыскать сведения о нужном параметре натяжения ремня генератора для любой модели авто можно в прилагаемой заводской инструкции либо в интернете.

Если эти действия не увенчались успехом, из-под капота всё равно доносится свист, можно завести двигатель, и при хорошем освещении визуально проверить соосность расположения шкивов.

Явным признаком нарушения соосности стоит назвать момент, когда поликлиновый ремень перескакивает между дорожками и сползает со шкива.

Следует заострить внимание и на нелинейности во время вращения шкивов. Если одна из таких деталей при вращении рисует восьмёрку, с течением времени она будет либо сбрасывать, либо рвать ремень генератора

Приведённое поведение свойственно шкивам с демпфером из резины. Этот материал быстро утрачивает былую эластичность и не выполняет возложенные на него обязанности.

Когда даже после всех указанных действий проблема не исчезла, тогда следует искать решение либо в самом ремне, либо в конструкционных элементах, приводящихся им в движение. Причина может прятаться от автовладельца и в загустевшей смазке подшипников или выходе их из строя.

Устранить противный звук генераторного ремня на некоторое время можно специальной автохимией. К примеру, кондиционер-натяжитель поможет ненадолго устранить проблему. Полностью искоренить свист автохимия не поможет, но на какое-то время тишину водитель себе обеспечит.

Многих автовладельцев заботит, почему свистит ремень генератора. Неприятная ситуация, когда ремень генерирующего устройства издает скрежет и свист, действует на нервы, не даёт возможности сконцентрироваться на дороге. Однако причиной свиста не всегда становится ремень. Давайте выяснять, почему же свистит генератор?

Способ первый, как демонтировать подшипник

Существует большое количество специальных приборов, которые еще на заводской сборке получили единственное назначение – выполнять быстро демонтаж подшипника, не требуя силовых вложений и финансовых затрат от автомеханика или владельца авто. Применение специальных инструментов для демонтажа подшипника с вала – это прекрасное и самое простое решение выполнить ремонт. Себя можно избавить от непредвиденных ситуаций. И для этого надо только следовать инструкции. Обычно стандартный съемник представляет собой резьбовой вал, который накручен на специальные вспомогательные держатели. Они выполняют роль фиксаторов. При помощи такого простого съемника выполняется фиксация и демонтаж подшипника. Все гениальное – просто!

Съёмник подшипников

Этапы работы со съемником

Берем съемник, подводим его к изношенному подшипнику.
Зажимаем подшипник съемником.
Приступаем к умеренным вращательным движениям, чтобы «стянуть» подшипник с посадочного места. Помните, что движения должны быть поступательными, без особого нажима, чтобы не повредить элементы слаженной системы.

Таким образом, решается вопрос, как снять подшипник ступицы в автосервисах. Использование специального инструмента и вспомогательного оборудования облегчает работу, удешевляет и ускоряет процесс ремонта.

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Смазка подшипника электродвигателя

Работа подшипника зависит от смазки, сделанной изначально при его установке, потому что для большого количества электродвигателей, добавление смазки в подшипники после их сборки конструктивно не предусмотрено.

Для моторов с оборотами до 3000 оборотов в минуту, при смазке подшипников лучше всего использовать густую смазку, такую как Литол 24 (влагостойкая) или Циатим 201 (не влагостойкая), а для двигателей с более высокими скоростями, лучше применять смазку ЦИАТИМ-202.

Камеру подшипника электромотора с оборотами до 3000 оборотов минуту заполняют примерно на половину смазкой, а для скоростных моторов подшипниковую камеру заполняют не более чем на одну треть ее объема.

Методы выявления неисправности

Замер уровня вибрации и наблюдение за уровнем шума позволяет обнаружить износ на ранних стадиях. Вибромониторинг специальными приборами учета определяет степень износа и диагностирует необходимость замены.

Сигналом к предстоящему выходу из строя ступичных подшипников служит появление низкочастотного шума в области колес. Со временем шум становится сильнее и спустя некоторое время превращается в гул. Можно самостоятельно диагностировать поломку ступичных подшипников, достаточно понаблюдать за шумом, появляющимся на скорости около 40 км/ч. При повороте в противоположную от неисправности сторону, нагрузка становится больше, и шум возрастает. Поворот в сторону негодного подшипника уменьшит нагрузку, гул станет тише. Подшипник ступицы переднего колеса повреждается чаще. Причина в том, что сильные удары колеса о дорожные препятствия вызывают разрушение сепаратора.

Еще один вариант диагностики — прокрутка поднятого колеса и проверка люфта. Вращение колеса с неисправной деталью приведет к появлению шума и люфта колеса.

Подборка видео о неисправных подшипниках и их диагностике:

Ремонт генератора своими руками

Ремонт генератора, один из наиболее встречающихся видов ремонта современных автомобилей, особенно отечественного производства. Можно уже не говорить про старые автомобили, так как ремонт генератора своими руками там обыденное дело.

Если генератор не исправен, а это видно по работе автомобиля и по очень частой разрядки АКБ. При этом можно сразу обратиться в автосервис, особенно если необходимо проводить ремонт генераторов ниссан или других иномарок, но можно и выяснить причину самому и при этом хорошо сэкономить. Для того, как провести диагностику генератора прочитайте статью, как проверить генератор автомобиля.

Почему возникает шум

Хотя генератор – один из самых стабильных механизмов, ни один автомобиль не застрахован от его поломки. Часто неисправность сопровождается шумом, исходящим от подшипников. Если водитель слышит писк, это свидетельствует о плохом натяжении ремня. В этом случае ситуацию исправит его натяжка. О том, как проверить работоспособность других элементов генератора, читайте отдельно.

Об износе подшипников всегда свидетельствует гул. Если водитель стал слышать подобный шум из-под капота, не стоит медлить с ремонтом. Причина в том, что без генератора машина далеко не уедет, потому что аккумулятор в электросистеме транспортного средства выполняет функцию стартового элемента. Для езды его заряда недостаточно.

Изношенный подшипник начинает шуметь, потому что он имеет прочную сцепку с коленчатым валом мотора. Усилия на него передаются через шкив. По этой причине шум будет увеличиваться с повышением оборотов.

Инструкция по снятию подшипника с коленчатого вала

В каждом автосервисе, для того, чтобы извлечь любой из нескольких десятков подшипников, которые имеются в машине, обязательно есть выпрессовка, съёмник или любое другое специальное приспособление. Но для нашего случая, когда все делается в обычном гараже своими руками, автолюбителю приходится изготавливать приспособления своими руками или использовать подручные средства. Снять шарикоподшипник из гнезда коленвала в гаражных условиях можно 2 способами.

Способ №1

Если подшипник посажен в тыльную стенку не до упора, то его из внутренней обоймы, можно снять с помощью инерционного крючка сделанного собственноручно. Для того чтобы его изготовить понадобится:

отрезок арматуры или прута (D = 6-8 мм., L = 300-400 мм.);
цилиндр из металла со сквозным отверстием, d больше, чем выбранный прут (может подойти ступица, массивная звёздочка или любой другой похожий предмет).

Изготовление приспособления:

Один из концов арматуры загибается под углом 900 , при этом длина изгиба должна быть около 10 мм.
С одной стороны стержня надевается цилиндр из металла.
С другой стороны – приваривается отрезок, и на нем изготавливается Т-образный наконечник.

Для того чтобы снять подшипник таким самодельный устройством, стержень вставляется во внутреннюю обойму подшипника и крепится изгибом. Когда груз перемещается с ускорением, то наносятся удары по Т-образному наконечнику. Для того чтобы равномерно снять, с каждым ударом стержень должен проворачиваться вокруг оси.

Визг при увеличении оборотов

Характерный визг ремня, когда Вы нажимаете на педаль акселератора, свидетельствует о недостаточном натяжении ремня. Ремень проскальзывает. Проскальзывание приводит к повышенному износу и скорому обрыву ремня. При сильном проскальзывании может плохо заряжаться аккумулятор (так как вращение не передается на генератор) и плохо охлаждаться двигатель (так как плохо крутится помпа). В любом случае проскальзывание нужно устранить, ремень подтянуть.

Проскальзывание может отсутствовать на холодном двигателе, но возникать после прогрева, так как ремень от температуры немного удлиняется.

Довольно редко, но все же встречается ситуация, когда ремень натянут нормально, но все же имеет место проскальзывание. Это бывает, когда повреждены подшипники приводимых валов. Валы крутятся с трудом, на ремень дополнительная нагрузка, он проскальзывает.

В качестве временной меры можно применять натяжители ремня (специальные жидкости – аэрозоли, которые можно купить в любом автомагазине). Обработав ремень таким средством, можно на некоторое время устранить проскальзывание. Но все же долго этот эффект не держится, а на сильно растянутых и изношенных ремнях натяжитель вообще не помогает. Так что в зависимости от степени износа в итоге нужно подтянуть или поменять ремень.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Смазки и их правильный выбор

Смазка подшипников необходима для:

уменьшения сопротивления (трения) при движении;
частичного отвода тепла и нормализации температурного режима работы;
смягчения механических ударов;
защиты от развития окислительных процессов;
уменьшения механического износа деталей.

Для подшипников качения применяют различные виды смазок – жидкие и консистентные. Жидкие быстро вырабатываются и выдавливаются из деталей, поэтому требуют организации постоянного поступления извне. Для узлов, где невозможно организовать постоянную подачу (генератор автомобиля относится именно к таким), в подшипниках используют консистентные смазки.

Состоят они из:

базового масла, обеспечивающего, собственно смазку деталей;
загустителя, придающего смазке определенную консистенцию;
присадок, для получения особых свойств.

Другая модификация

Что касается прямого собрата указанного выше автомобиля, то замена подшипников генератора на ВАЗ 2112 мало отличается от описанного процесса. Ведь начинка данных автомобилей фактически одинакова. Причем, маркировочный номер подшипника для ВАЗ 2112 идентичен упомянутому нами ранее, как на передний, так и на задний.

Для ремонтных действий потребуется тот же набор инструментов и приспособлений:

гаечные ключи;
кругляк и брусок;
съемник;
«Литол».

Порядок действий.

Обесточиваем автомобиль от питания аккумулятора.
Демонтаж нужного нам электродвигателя производим также, как у «десятки», поскольку он крепится аналогично.
В описанной выше последовательности освобождаем нужные детали из сборочной единицы.
Применив густую смазку, устанавливаем новые детали.

Мы не стали уделять много внимания этой инструкции, поскольку двигатель ВАЗ 2110 и двигатель ВАЗ 2112, по сути, одинаково скомпонованы, а модель генератора применяется в этих машинах одна и та же.

Четырнадцатая модель

Обратимся к другой модификации АвтоВАЗ. Далее разберем замену подшипника генератора в автомобиле ВАЗ 2114.

Причины поломки деталей здесь аналогичны приведенным нами в начале статьи. Ну а что нам пригодится для очередного ремонта, перечислим здесь кратким списком:

набор гаечных ключей;
отвертка;
молоток и кругляк;
смазка «Литол».

Распишем технологию ремонта по пунктам.

Отсоединяем клеммы от аккумулятора.
Ослабляем длинный регулировочный болт вверху демонтируемого узла, затем откручиваем нижнее крепление электродвигателя, предварительно обработав резьбовые соединения проникающей смазкой.
Отсоединив все провода, извлекаем электродвигатель (можно попробовать через верх), а также готовим новые детали. Их номера 180302 и 180201.
Откручиваем пластиковую крышку электродвигателя, демонтируем щеткодержатель и регулятор напряжения. Заодно изучаем степень износа щеток.
Отверткой отделяем статор от крышки. Здесь, возможно, пригодится молоток, но делаем всё предельно аккуратно!
Раскручиваем гайку с области шкива и отделяем крыльчатку.
Извлекаем подшипники и устанавливаем новые, нанеся густую смазку.
Сборка делается от обратного

Легко понять, что процедура напоминает описанный нами процесс для случая с «десяткой». То есть особой сложности совокупность этапов опять-таки не вызывает. Но бывает, что у некоторых владельцев автомобилей ВАЗ с передним приводом либо нет времени делать ремонт своими руками, либо нет условий, либо достаточно средств для обращения в автосервис.

Сколько стоит ремонт?

Поэтому мы затронем и такой важный момент, как величина средней стоимости частичного ремонта электрогенератора на автосервисе.

Чтобы сделать выборку по крупным городам РФ, возьмем для примера такую операцию, как установка нового подшипника на генераторе ВАЗ 2110. Результаты представим нижеследующей таблицей.

Город	Стоимость
Москва	600 р. на снятом узле, 1200 р. со снятием и установкой узла.
С-Петербург	600 р. на снятом узле, 1200 р. со снятием и установкой узла.
Екатеринбург	450 р. простая замена, 900 р. со снятием и монтажом электродвигателя.
Самара	400 р. мелкий ремонт генератора, еще 300 р. за его снятие и установку, итого: вместе – 700 р.
Новосибирск	450 р. – 500 р. замена подшипников, 300 р. – снятие и установка агрегата на автомобиль, вместе около 800 р.

Добавим, что купить сам подшипник на генератор ВАЗ 2110 можно по невысокой цене, в пределах ста рублей за весь комплект, состоящий из двух стандартных деталей качения.

Вернуться вверх

Руководствуясь приведенными данными, можно сделать следующий вывод: стоимость работ, даже при снятии всего агрегата на автосервисе с последующей установкой обратно, не выходит за разумные пределы.

Подведем черту всему вышеизложенному. Мы выяснили, что процедуру снятия и установки бортового электродвигателя на ВАЗ, а также его разборки и демонтажа старых деталей, провести своими руками не так уж и сложно, если иметь определенную сноровку. Но цены на эти работы в автосервисе также невелики и при желании можно обратиться в мастерскую.

Теперь почитайте про замену масляного фильтра на Ситроен С4 и сколько нужно тормозной жидкости для полной замены.

Съемники для стандартных деталей

Передний подшипник достаточно просто выбить из крышки молотком, даже при наличии обвальцовки, поэтому в 99% случаев используется только съемник задних подшипников генератора двух видов:

с двумя лапками;
с тремя лапками;

Двухлапчатый съемник

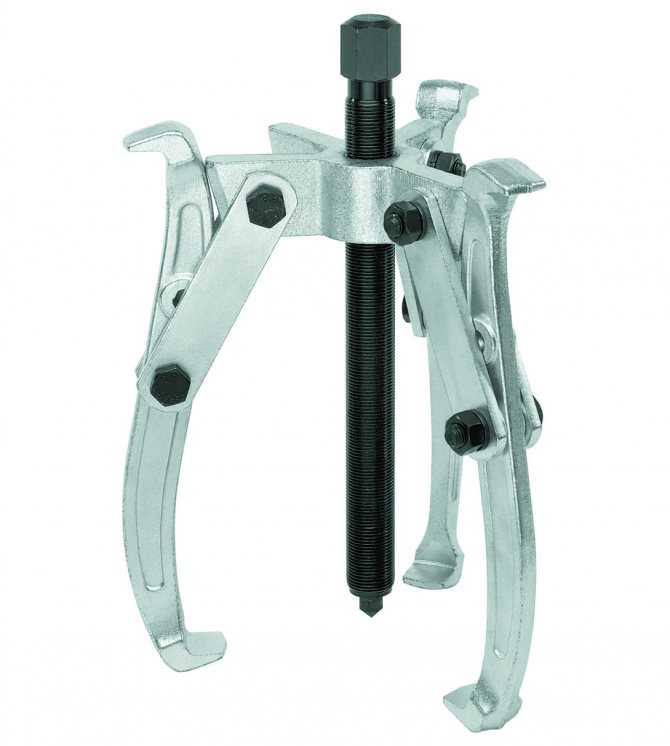

Трехлапчатый съемник

Более того, приспособление можно изготовить самостоятельно, наиболее популярны две конструкции:

нижняя часть разрезной втулки надевается на внешнюю обойму подшипника, сквозь верхнюю часть проходит болт, половинки втулки стягиваются трубчатым кожухом, под гайку на болт надевается крышка из толстостенного металла;
в квадратной трубе снизу изготавливаются пропилы, в которые после надевания на наружную обойму подшипника вставляются стальные пластины, к верхней части трубы приварена гайка, в которую вкручивается болт достаточной длины.

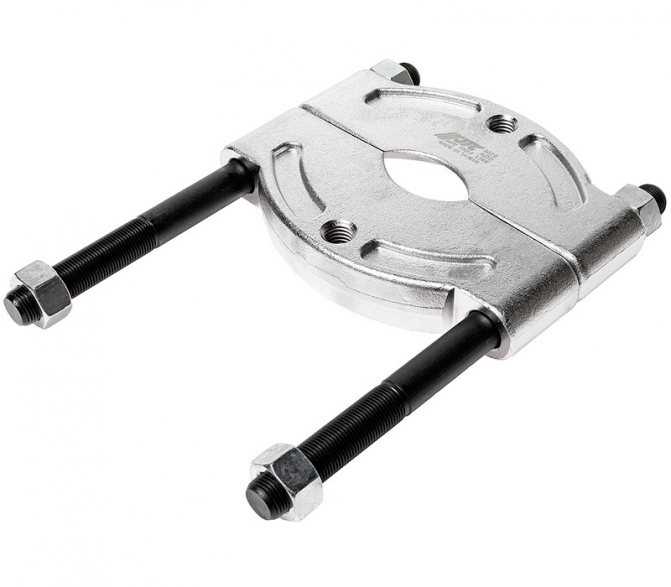

Съемник из разрезной втулки

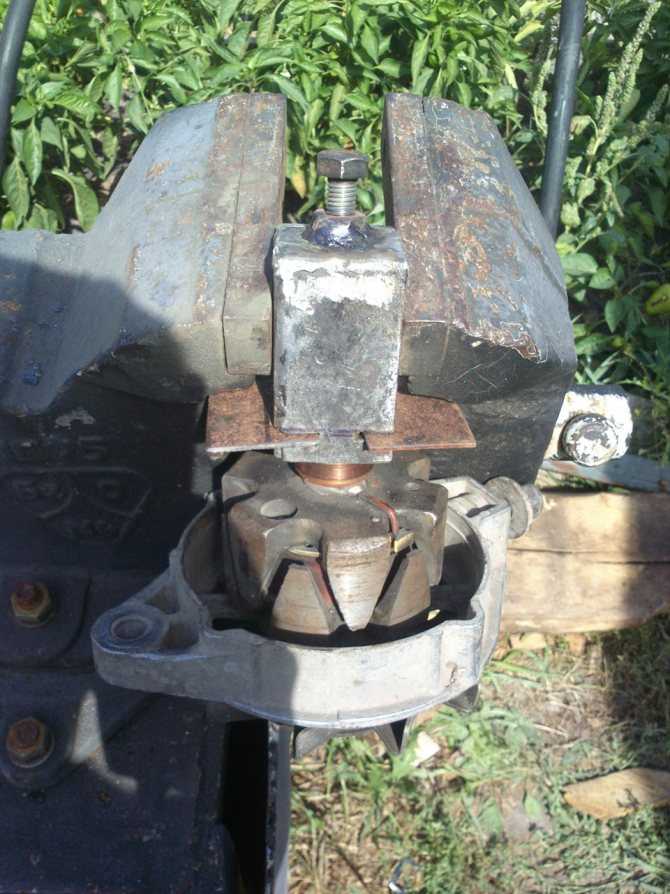

Съемник из квадратной трубы

С самодельными приспособлениями замена подшипника генератора происходит и быстрее, и дешевле. Однако на их изготовление потребуется некоторое время.

Инструкция по снятию узла и замене подшипников

Замена подшипника генератора выполняется в случае обнаружения симптомов неисправности, если диагностика показала, что это устройство вышло из строя. Прежде чем мы расскажем, как снять подшипник, нужно отметить, что для этого потребуется полностью демонтировать генераторный узел и разобрать его, чтобы добраться до изношенных деталей. Для демонтажа потребуется специальный инструмент — съемник подшипников генератора, его можно приобрести в любом автомагазине.

Как выполнить замену в гаражных условиях:

Для начала необходимо заглушить двигатель, отключить зажигание, открыть капот и произвести отключение клемм автомобильной АКБ.
Далее, с помощью гаечного ключа соответствующего размера необходимо ослабить гайки, которые фиксируют натяжитель ремешка, после чего сам ремень можно демонтировать.
Следующим этапом будет демонтаж планки натяжение ремешка. Отключите проводку, демонтируйте крепление, после чего узел можно полностью снимать.
Выполнив эти действия, можно приступить к разбору корпуса генераторного узла. В первую очередь для этого необходимо демонтировать заднюю пластиковую крышку, она фиксируется на трех специальных зажимах.
После снятия крышки нужно произвести демонтаж щеточного узла, он снимается вместе с реле регулятора напряжения. Попутно оцените состояние всех составных элементов и частей генераторного узла, если есть необходимость, поменяйте вышедшие из строя или изношенные детали.
Далее, демонтируйте диодный мост, он фиксируется на трех болтах, а также шпильке клеммы питания. Выкрутите сами болты, а также гайку, обычно для этого используется гаечный ключ на 10.
Теперь осмотрите заднюю алюминиевую крышку, на ней имеется три болта. Выкрутите их, после чего снимите крышку, а также обмотку статорного механизма.
Следующим этапом будет разборка передней части генераторного узла. Роторный механизм следует аккуратно зажать в тиски или зафиксировать подручными средствами, если тисков нет. Когда ротор будет зафиксирован, выкручивается гайка, которая крепит шкив, после чего сам шкив можно демонтировать.
Теперь, используя молоток, постукивая им, нужно извлечь из посадочного места переднюю крышку с подшипниковым устройством. Вам остается, используя съемник, произвести демонтаж детали и заменить ее на новую.

Будет полезно: Регламентное обслуживание ниссан теана. полный регламент то1, то2, то3, то4, то5, то6, то7, то8

Конструкция автомобильного генератора

Две части – подвижная (ротор) и неподвижная (статор). Обе содержат на себе обмотки – возбуждения (на роторе) и генерирующую (на статоре). На подвижной части находится одна обмотка, у нее два вывода, которые соединяются с цилиндрическими контактами. Неподвижная часть более сложная, у нее три обмотки, соединенные в звезду. Начала обмоток имеют общую точку – массу, а напряжение снимается с концов.

Если на трех выводах генерируется напряжение, значит, вырабатывается три фазы? Так и есть, автомобильный генератор вырабатывает трехфазное переменное напряжение. Но в бортовой сети используется постоянный ток? Верно, далее включается в работу один важный элемент – выпрямительный блок. Он состоит из шести полупроводниковых высокоамперных диодов, соединенных по схеме трехфазного выпрямителя. Из трех фаз переменного тока получаем постоянный ток.

Но возникают еще трудности. К ним относятся помехи и скачки напряжения. Первые благополучно уходят, если на выход выпрямительного блока подключить конденсатор с большой емкостью. Он сглаживает пульсации и избавляет бортовую сеть от различных помех. А еще обороты якоря непостоянны, поэтому и напряжение на выходе может изменяться в интервале 12..30 Вольт.

Следовательно, необходима стабилизация. Для этого в конструкции применяется реле-регулятор, который поддерживает рабочее напряжение в бортовой сети (13,8-14,8 Вольт). Чаще всего реле-регулятор объединен с щеточным узлом, с помощью которого осуществляется питание обмотки возбуждения. Если стабилизировать напряжение, подающееся на обмотку возбуждения, то мы получим стабилизацию напряжения на выходе генератора.

Неисправности электрической части

Описание распространённых поломок мы начнём с электрической и коммутирующей части. Электрический отсек почти у каждой дрели находится в рукоятке, там, где размещена кнопка. Чтобы получить к нему доступ, чаще всего приходится разбирать дрель полностью. Это несложно, но возможны трудности с отщёлкиванием корпуса: помимо нескольких шурупов он удерживается на фиксаторах. Располовинив корпус, запомните расположение элементов и проводки, а лучше — сфотографируйте, ибо компоновка может быть весьма замысловатой.

Основной признак неисправности электрики — дрель попросту не включается. Попробуйте с нажатой кнопкой пошевелить шнур питания в том месте, где он выходит из корпуса: перелом жилы в этом месте служит причиной 90% всех неисправностей, если он имеет место — дрель подаст признаки жизни. Определить обрыв питания можно также прозвонкой.

Другая частая причина поломки — выход из строя кнопки или переключателя реверса. Попробуйте прозвонить контакты, к которым подключены провода, на предмет наличия коммутации. Неисправную кнопку можно заменить, можно попытаться отремонтировать. Открутив пару небольших болтов, которыми скреплён корпус, вы получите доступ к внутренностям. Оцените состояние ламелей (могут стереться или окислиться), проверьте исправность отбрасывающего механизма, чистоту печатной платы и наличие подгораний на основных контактах.

Неисправности небольшой печатной платы или потенциометра внутри кнопки, выполняющих роль регулятора оборотов, самостоятельному лечению не поддаются. Дрель в таких случаях либо не включается вовсе, при полностью работоспособной контактной группе, либо работает с постоянной частотой вращения. Кнопку придётся менять.

Не забудьте также проверить надёжность опрессовки клемм, целостность изоляции, наличие окислов на контактах. Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов.
