Как отремонтировать втягивающее реле стартера?

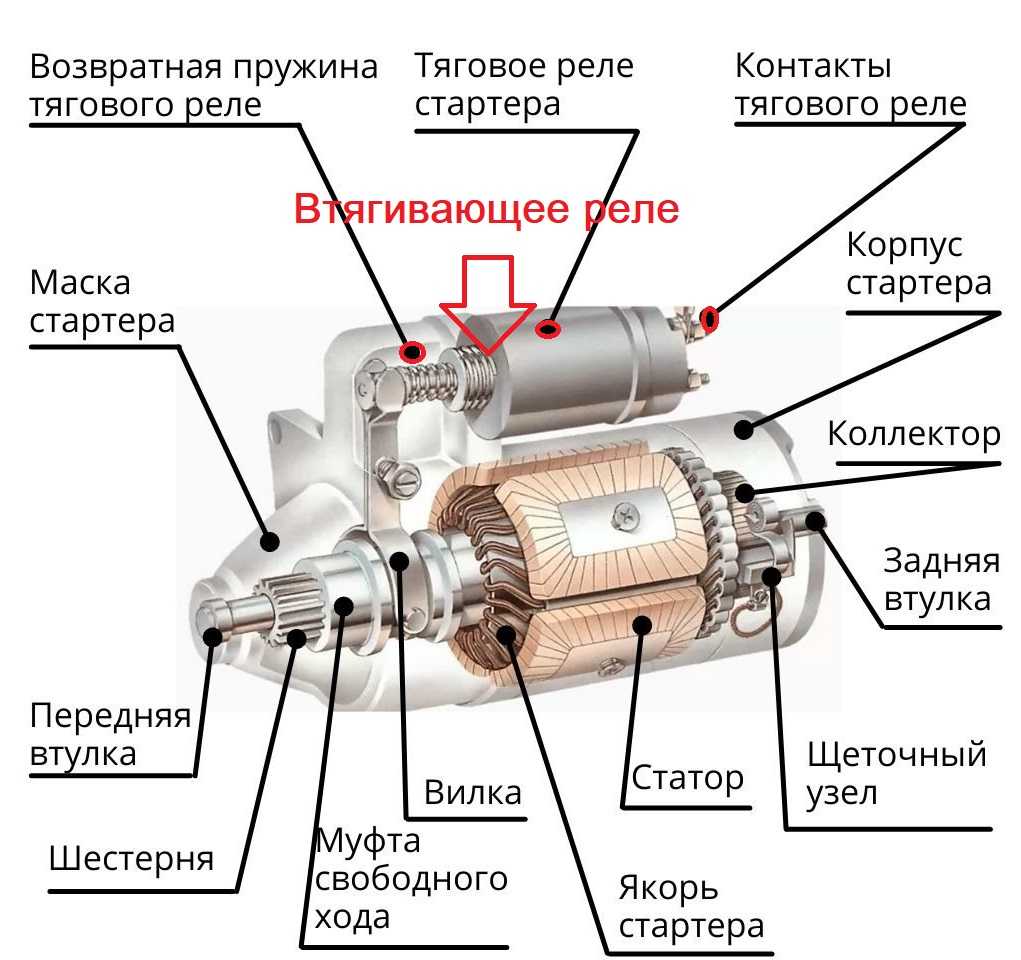

Реле втягивающее стартера: устройство и принцип работы

Начнем с того, что указанное реле  является важным элементом в устройстве стартера. Прежде всего, стартер имеет два реле. Первое отвечает за его включение и расположено в моторном отсеке (часто в блоке предохранителей). Второе реле тяговое, стоит на самом стартере.

Его задача заключается в том, чтобы при запуске мотора осуществить синхронизацию цепей стартера, перераспределить электроэнергию между мотором стартера и электромагнитом реле. Также указанное реле подводит шестерни бендикса к зубцам на венце маховика. После запуска мотора благодаря реле шестерня бендикса возвращается в исходное положение.

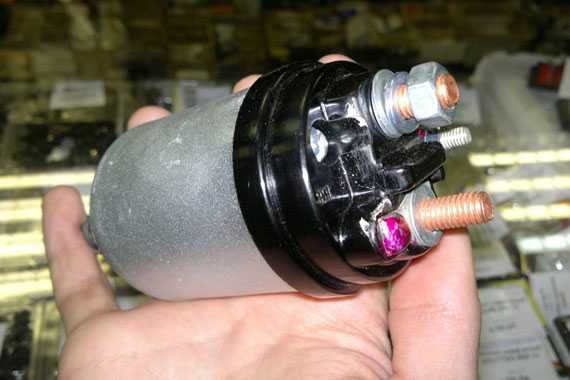

Итак, тяговое реле стартера, которое автолюбители называют втягивающим реле (благодаря возвращению шестерни бендикса на место), не отличается сложным устройством.

Среди основных компонентов можно выделить:

• корпус и контакты реле;
• контактный диск реле;
• магнит (имеет втягивающую и удерживающую обмотку);
• якорь (сердечник) со штоком реле стартера и штоком привода вилки;
• возвратные пружины;

В основе реле лежит втягивающая катушка, которая по форме напоминает цилиндр и является электромагнитом. Внутри которой размещен подвижный сердечник, тогда как сверху намотаны витки удерживающей катушки.

Одна сторона сердечника имеет выходящий за пределы корпуса шток, толкающий вилку стартера. На конце штока есть отверстие, также может быть перекладина, что зависит от модели авто.

На другой стороне есть шток, на конце которого размещен контактный диск реле стартера. Сам корпус втягивающего реле похож на резиновую чашку, куда вдавлены 2 контакта. Контакты имеют резьбу, куда гайками прикрепляются клеммы.

Между контактами снаружи крышки выполнен бортик, чтобы избежать короткого замыкания. Крышка винтами прикрепляется к торцевой части реле, чтобы контакты выходили напротив контактного диска, который расположен на штоке сердечника.

Тяговое реле устанавливается над стартером и надежно крепится к нему. Если есть такая необходимость, снять реле достаточно просто. Единственное, сам стартер также потребуется снимать.

Как правило, реле стартера бывает в виде разборного изделия, которое можно проверить и отремонтировать, а также есть неразборные варианты.  В этом случае реле только меняется на новое неразборное или разборное при такой необходимости.

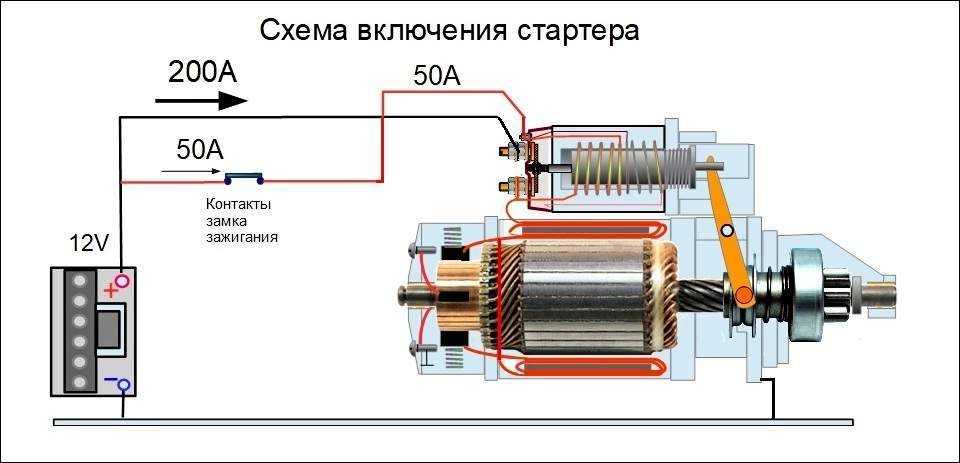

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

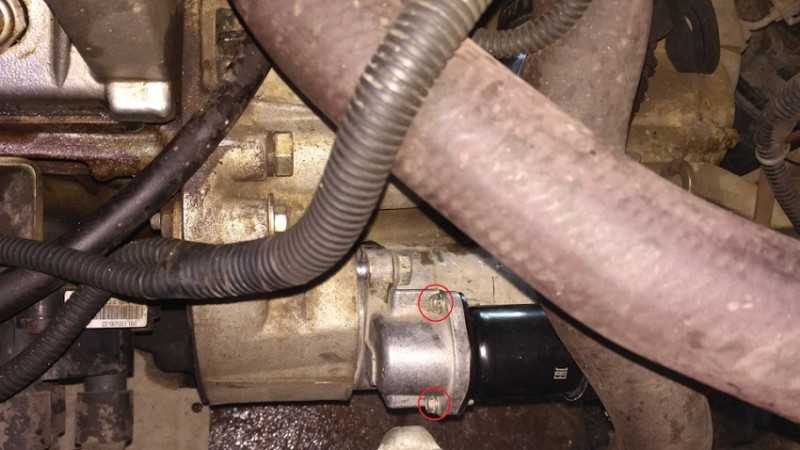

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

На газу глохнет при резком сбросе газа

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
6. если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

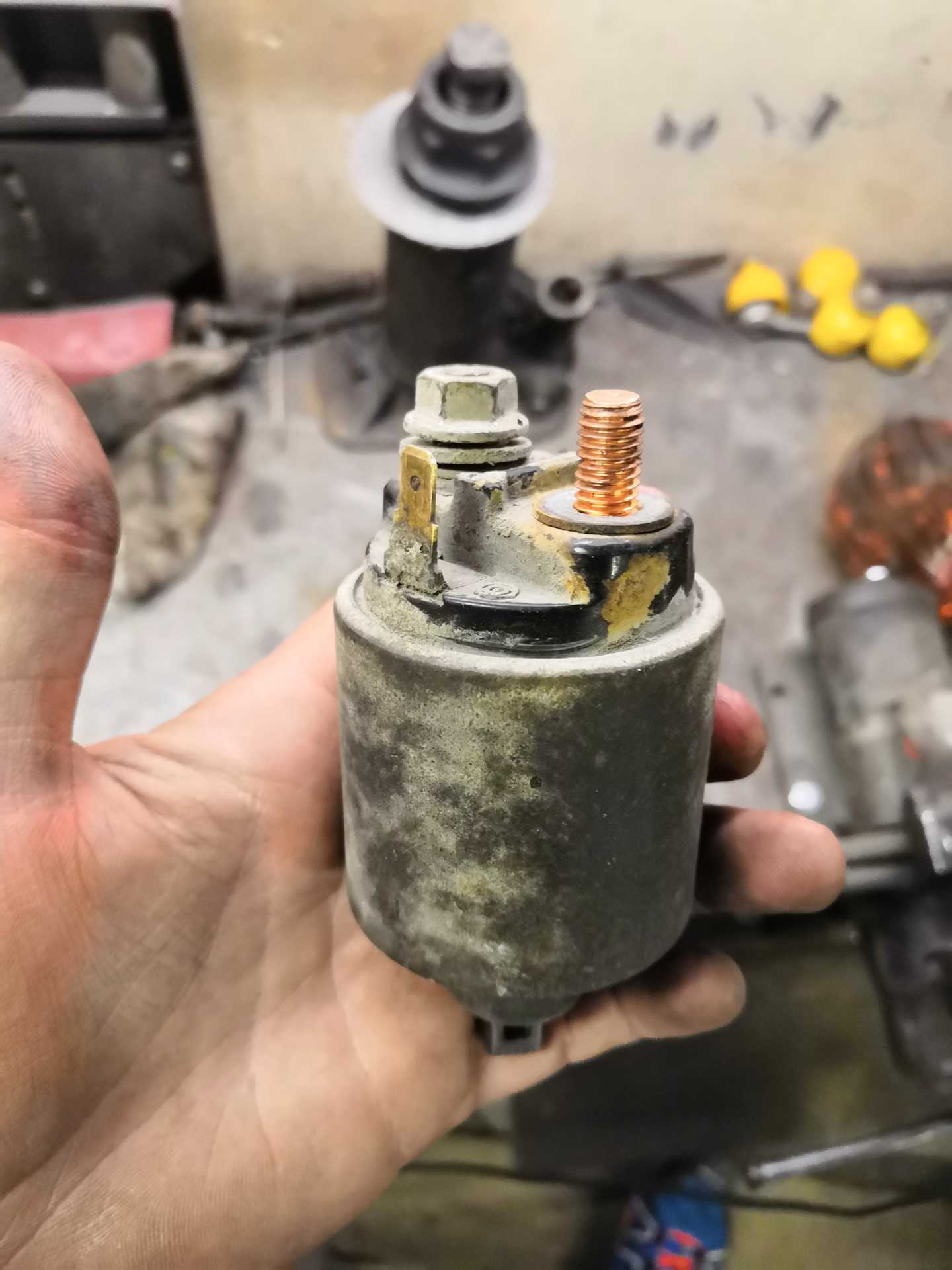

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:

• в первом случае поможет замена контактов,
• во втором случае проблему решить удастся с помощью шлифовальной шкурки.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:

• в первом случае поможет замена контактов,
• во втором случае проблему решить удастся с помощью шлифовальной шкурки.

Теперь останется собрать втягивающее реле и проверить его работоспособность.
Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Диагностика и ремонт

Проверяем систему

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Какие поломки могут быть

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

• перегорание катушки,
• механические повреждения,
• естественный износ деталей.

Как проверить втягивающее

Щелчки на реле и бездействие стартера

Когда мотор не заводится, но в запускающей его системе еще осталась какая то жизнь, ситуация не безнадежна. В этом случае возможно несколько предпосылок неполадок:

• разряженная аккумуляторная батарея;
• отсутствие хорошего контакта или неисправности в проводке;
• испорченный замок зажигания;
• вышедший из строя стартер (не приходит напряжение на щетки или проскальзывает бендикс стартера);
• не работающее втягивающее реле.

Каждая из них предусматривает определенное поведение автовладельца. Если проблема вызвана аккумулятором, необходимо его просто зарядить либо заменить. Повреждения в проводке авто обнаружить самостоятельно порой очень сложно, но это легко сделать на ближайшей СТО. Хуже всего обстоит дело с самим стартером – его необходимо снять и диагностировать.

Масса подключается на корпус устройства, а плюсовая клемма к шпильке за реле. При нормальном прокручивании устройства причину необходимо искать во втягивающем реле, при полном бездействии – в нем самом.

Проводя ремонт стартера своими руками необходимо помнить, что в нем происходит постоянный усиленный износ щеток, бендикса и втягивающего реле. Поэтому для его безотказной работы эти узлы подлежат периодическому контролю и своевременной замене.

Ремонт своими руками

Большинство современных машин комплектуются неразборным втягивающим стартера. Что обусловлено следующими нюансами:

• Надежность и повышение ресурса – неразборная конструкция механически лучше защищена от воздействия внешних факторов.
• Дополнительная прибыль для поставщиков запасных частей – сборная конструкция гораздо дороже, чем замена одной неисправной детали.

При комплектации автомобиля неразборной модификацией, наилучший выход из ситуации один – смена целиком. Для подбора замены неисправного втягивающего реле стартера используется марка и технические характеристики устройства. Более надежный способ – взять с собой поломавшийся механизм в магазин автомобильных запчастей.

Разборные модификации втягивающего возможно отремонтировать самостоятельно. Некоторые умельцы ремонтируют и неразборные конструкции. Но для ревизии доступна только контактная часть. Также нет смыла в восстановлении перегоревших обмоток втягивающего устройства.













Ремонт тягового начинается с демонтажа.

Все контактные поверхности тягового и стартера очищаются и обезжириваются. Разборка и ремонт втягивающего механизма пускового устройства выполняется с применением плоской отвертки, паяльника, канифоли и олова. Работы ведутся в следующем порядке (на примере неразборной модификации):

1. Выкручиваются стяжные болты корпуса реле. В зависимости от модификации втягивающего может использоваться два или три болта.
2. На крышке реле, где размещены контактные болты, отпаиваются вывода катушек. Для получения доступа к пятакам, хватает отпайки одного вывода.
3. С контактных болтов скручиваются гайки.
4. Приподнимается крышка с одной стороны и вытягиваются пятаки. Проводится ревизия контактной части (зачистка наждачной бумагой и обезжиривание). Удаляется грязь с технологических отверстий.
5. Аналогично проводится ревизия контактной пластины.
6. Выполняется сборка, соблюдая обратную последовательность действий.

В разборных модификациях реле паяльник не потребуется. В них вывода обмоток фиксируются гайками.

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего

Как правило, перед диагностикой втягивающего тестируют состояние электродвигателя. Это позволяет исключить лишнее, сводя поиск неисправности к минимуму. Для начала следует вставить ключ в замок, затем включить зажигание. Если слышны щелчки, но запуска не происходит, это сигнал повреждённого реле — стартер работает.

Более профессиональный способ — пустить ток, и рассчитать импеданс катушки. Это делается с помощью мультиметра, которым катушка прозванивается. Запитка реле осуществляется через реле системы управления ДВС (монтажный блок), на старых авто — непосредственно с замка зажигания.

Тестером удастся измерить сопротивление и непосредственно у стартера. Нужно будет обозначить два провода: толстый (силовой) от АКБ, и тонкий, идущий от стартера к реле. В данном случае, сопротивление между втягивающим и «землёй» должно быть в пределах 0,5-5 Ом. Однако такой способ проверки имеет недостатки. В большинстве схем подключения цепь втягивающего включает одновременно генератор и электропривод стартера. По этой причине, если щёточный узел будет изношен, контакт потеряется, и прозванивать этим способом не получится.

Разрешается также перемкнуть два медных контакта, закреплённые на втягивающем реле. Если стартер начнёт вращаться, это лишний раз подтвердит версию неисправности реле.

На определённых моделях авто дотянуться до контактов тягового реле очень сложно. Например, если он находится в «мертвой зоне» под выпускным коллектором. В данном случае можно демонтировать устройство. Затем положить возле АКБ, соединить клеммы, замкнув минус аккумулятора на массе стартера. Должен раздастся громкий звук срабатывания механизма. Если вращение очень медленное, надо зачистить контакты. Скорее всего, они окислены.

Очевидно, что грамотное тестирование тягового реле должно проводиться на демонтированном стартере. Перед его снятием рекомендуется произвести несколько важных мероприятий:

• проверить надёжность фиксации клемм аккумулятора, удалить окислы с клемм и соединений;
• убедиться в надёжности крепления проводов к стартерному устройству, зачистить коррозийные места специальной щёткой по металлу;
• проверить состояние реле включения.

Пусковое устройство надо снимать после отсоединения всех проводов и болтов. На некоторых моделях авто на это уходит много времени, ведь пускатель устанавливается в труднодоступном месте. После извлечения стартера, его надо тщательно очистить от грязи, обработать наждачкой все окисленные контакты, затем начать проверку аккумом.

Вот что это даст:

• отчётливый слышимый щелчок в реле — оно рабочее, в замене не нуждается;
• полное отсутствие каких-либо звуков — втягивающее нуждается в замене.

Проверка реле без демонтажа стартера

Проверка работоспособности втягивающего реле на первом этапе не требует разборки и демонтажа стартера:

1. Визуально контролируют отсутствие обрывов соединительных проводов к реле.
2. После переводе ключа зажигания в положение “Запуск” должен быть слышен характерный щелчок.
3. При наличии щелчка и отсутствии запуска стартера возможна неисправность замка или его контактов.
4. Для проверки исправности замка снимают провод реле, который соединяет его с замком. Затем отверткой эта клемма замыкается на клемму батареи (операция эквивалентна шунтированию замка). Если происходит запуск двигателя, то причина отказа — реле.

Втягивающее реле стартера не втягивает – проверяем и ремонтируем своими руками

Здравствуйте, уважаемые автолюбители! Многим пришлось на себе испытать неприятные моменты, когда в самый нужный момент автомобиль отказывается заводиться. Если электросеть в порядке, а аккумуляторная батарея заряжена, то виновником может быть стартер и его периферийные устройства – реле включения стартера и втягивающее (тяговое) реле.

Если новые и новые попытки дождаться пуска двигателя заканчиваются лишь молчанием, то в самый раз приготовиться к большому ремонту.

Сам стартер имеет достаточно простое устройство, как правило, при наличии подробной инструкции под рукой с этим вопросом может разобраться даже неопытный автолюбитель. Наиболее проблематично провести снятие и установку стартера.

Для начала необходимо определить, в каком всё же месте искать поломку. Первыми на пути электротока находятся замок зажигания и реле включения стартера, которое расположено на брызговике под капотом машины.

Грешить на них следует в том случае, если стартер не издаёт совершенно никаких звуков. Если слышны щелчки или шум вращающегося вала, то причины неисправности в другом месте электроцепи.

Для начала необходимо проверить зарядку аккумулятора, ведь из-за него также возможно возникновение проблем. Если замена аккумулятора или использование пуско-зарядного устройства не дало положительных результатов, необходимо надевать спецодежду и ставить машину на яму.

Как проверить втягивающее реле стартера?

Как сам стартер, так и втягивающее реле используют в своей работе принцип электромагнетизма. При подаче напряжения на обмотки втягивающее реле притягивает якорь, который выдвигает рабочую шестерню бендикса до зацепления с венцом маховика. Одновременно происходит замыкание контактов, через которые поступает напряжение на обмотки стартера. Все процессы происходят практически одновременно и являются взаимозависимыми. Если из цепочки выпадает какая-то одна функция, то машину завести не удастся.

Поломки втягивающего могут возникнуть по следующим причинам:

• выгорание контактных пластин (пятаков) внутри реле;
• сгорания обмотки реле или стартера;
• усталости материалов и их разрушения.

Проверить реле стартера можно ещё до того, как стартер снят с машины. Специалисты рекомендуют замкнуть металлическим предметом или отрезком провода два контактных болта на тыльной части.

В таком случае напряжение подаётся напрямую на обмотки стартера, минуя обмотки втягивающего реле. Если стартер стал вращаться, то он исправен, а причина поломки кроется действительно в реле.

Если же, при попытке повернуть ключ в замке зажигания втягивающее щелкает стартер не крутит, значит, реле может быть исправно, а причину неисправности необходимо искать в стартере.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
6. если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.
