Замена подушки кпп ваз 2110 замена подушки кпп ваз 2110

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
Снимите защиту двигателя.
Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
Кронштейн снимается, извлекается подушка и меняется на новую.
Далее сборку выполняйте в обратной последовательности.
Пододвиньте домкрат под коробку передач, после чего поднимите ее.
С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.

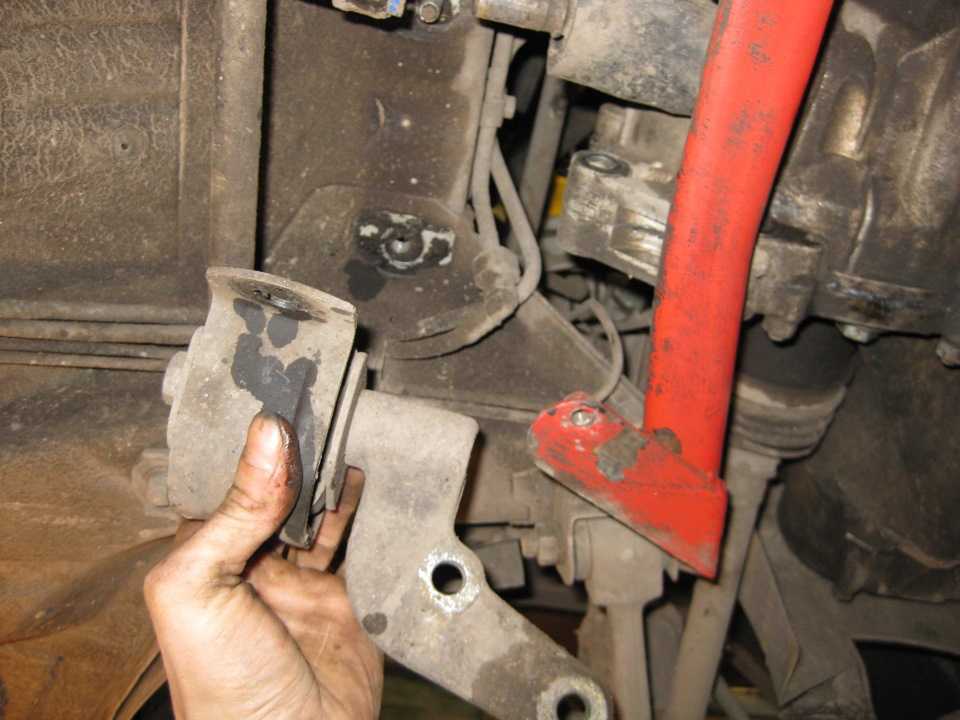

Снимите заднюю опору.
Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
Выполните обратную сборку;
В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
Достаньте болт вместе с гайкой;
Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
Опору теперь можно снять, заменить подушку или весь узел;
Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Важным полезным свойством доработки путем установки дополнительной опоры является предотвращение срыва нижнего патрубка с радиатора, чем десятки серьезно страдают.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Замена подушки двигателя в случае обнаружения неисправности

Если требуется заменить подушки двигателя, признаки неисправности, описанные выше, как правило, позволят добраться своим ходом до ближайшего автосервиса или собственного гаража. Но ехать при этом следует аккуратно, по возможности со скоростью не выше 60 км/ч. Износу подвергается обычно задняя либо левая подушка. Обнаруженная неисправность одной опоры, скорее всего, повлечет за собой замену и второй подушки. По окончании осмотра нужно заранее приобрести необходимые запчасти — ездить за ними на машине в процессе замены подушек не получится.

Подготовка к замене подушки двигателя Работы по замене опор рекомендуется производить в тепле, поскольку используемая резина при низких температурах дубеет и теряет эластичность. Это значительно усложнит процесс. Желательно также загнать автомобиль на смотровую яму и замену проводить оттуда, предварительно отсоединив клеммы аккумулятора. Осматривать чаще начинают левую переднюю сторону мотора, где неисправность подушек появляется в большинстве случаев и доступ к которой наиболее удобен.Оторванное крепление можно отремонтировать, поскольку цена новой подушки для двигателя иномарки составляет около 2000 рублей (а для внедорожника она вдвое выше). Если же пострадал резиновый элемент, опору в любом случае придется менять.

Процесс замены опоры двигателя Прежде всего, с мотора снимаются элементы защиты для облегчения доступа к нужным деталям. Затем под двигателем устанавливается домкрат для обеспечения его поддержки во время откручивания подушек. Если процесс происходит в смотровой яме, поперек нее можно положить широкую, достаточно прочную доску и на нее установить домкрат.Далее агрегат приподнимается домкратом до того момента, когда будет возможно свободно открутить заменяемую опору. После откручивания крепежных винтов и снятия старой опоры на ее место устанавливается новая, и операция повторяется в обратном порядке.
Замена задней подушки, как правило, связана с определенными трудностями. Эта опора испытывает во время эксплуатации двигателя наибольшие нагрузки. В результате этого деформируется весь крепеж, включая болты. По форме крепеж отличается от остальных опор.
Здесь домкрата уже будет недостаточно. Чтобы освободить опору, оптимальнее подвесить мотор к верхней балке. Если такой возможности нет, можно соорудить перекладину на двух стаканах, приподняв заранее двигатель домкратом. В некоторых моделях автомобилей внешние элементы могут помешать устранению неисправности, и их придется снять. Сильно деформированный болт крепежа подушки рациональнее спилить отрезным кругом. Иногда такой болт пытаются выровнять и открутить, но через некоторое время его все равно придется менять.

Старая опора зачастую прикипает к раме с образованием ржавчины из-за накопления грязи. Для ее снятия может помочь масло или средство типа WD-40

Новую заднюю опору важно правильно установить. Нанесенная на опоре стрелка должна быть направлена вперед, по направлению движения машины

В остальном сборка осуществляется в обратном порядке.
После замены задней опоры можно приступать к правой. Здесь также есть вероятность столкнуться с деформированными болтами, однако более серьезная проблема состоит в расположенном тут генераторе либо компрессоре автомобильного кондиционера. Известно, что снятие компрессора может повлечь за собой разгерметизацию контура и утечку хладагента.
Если ремонт происходит в СТО, впоследствии лучше проверить кондиционер на предмет возможных неисправностей. Недальновидные сотрудники автосервисов иногда самолично снимают компрессор для экономии времени, не предупреждая об этом автовладельца.
В иномарках в большинстве случаев правая опора двигателя располагается ближе к передней части. Поэтому для доступа к этой подушке зачастую снимается правая фара и радиаторная решетка.
Часть деформированных болтов не удастся срезать даже болгаркой, поскольку доступ к ним ограничен другими соседними элементами либо попросту до них не достать. В данном случае лучше действовать обычной ножовкой по металлу, срезая поврежденный болт вручную.
Процедура эта займет гораздо больше времени, но так вы хотя бы не повредите соседние детали и узлы. Новая опора ставится на место старой как обычно, в обратном порядке. При установке радиаторной решетки надо быть осторожным — соты радиатора достаточно острые, чтобы порезаться.

Безопасность при работе Самое главное — надежно и безопасно зафиксировать мотор. Для помощи и подстраховки желателен второй помощник.

Подушки (опоры) коробки передач: неисправности и замена

На заднеприводных моделях автомобилей при износе опор КПП переключение передач будет затруднено, плюс появится вибрация машины в движении. Определить неисправность опоры можно также и по корпусным шумам, например, при запуске и остановке двигателя, а также при изменении нагрузки.

Состояние опор можно проверить визуально. При осмотре на изделии не должно быть трещин чаще всего появляются по краямразрывов, расслоений, а также затвердевания резины. Иногда при затвердевании резиновая часть отслаивается от подушка коробки передач приора подушки, что будет видно при осмотре. При износе сайлентблоков опор коробки передач могут сломаться крепления тяг КПП, деформироваться подушки с появлением трещин и в итоге опора может лопнуть. Определить неисправность подушки КПП можно на смотровой яме, либо эстакаде, при ее осмотре.

Нужно приложить усилие к коробке двигая ее подушка коробки передач приора стороны или вверх-вниз, смотря при этом на состояние опоры.

Также на опору можно приложить усилие с помощью монтировки. Изношенная деталь будет «двигаться» своей внутренней частью. Рабочая опора в данном случае, будет выглядеть единым целым, упруго сопротивляясь приложенной нагрузке. Демонтаж и установка новой подушки КПП на большинстве моделей авто может быть выполнена своими руками, не обращаясь к профессионалам автосервиса.

Достаточно иметь смотровую яму в гараже, не бояться подушка коробки передач приора работы и приобрести минимальный перечень инструментов. Если в гараже есть подушка коробки передач приора таль, то приподнимается только сам двигатель.

При необходимости можно опустить или поднять немного кузов подушка коробки передач приора. Для продления срока эксплуатации опор рекомендуем выбирать щадящий режим движения, избегая резких ускорений и торможений. Также периодически уделять внимания состоянию подушек силового агрегата, чтобы своевременно производить их замену.

Рекомендуется проверять их прикаждом плановом техобслуживании либо при появлении признаков их неисправности. При попадании на опоры масла или охлаждающей жидкости, очищать и протирать их насухо, сохраняя резину от разъедания.

Выполняется из металла и резины. Такая подушка выпускалась в нескольких вариантах из металлического подушка коробки передач приора на новых моделях приоры и металлического на старых модификациях. Расположена верхняя гитара возле правого стакана стойки вблизи опорного подшипника.

Крепится подушка коробки передач приора к стакану и с другой стороны к кронштейну двигателя. Нижняя гитара имеет то же устройство что и верхняя. Следует отметить что верхняя и нижняя опора взаимозаменяемы между. Устанавливается нижняя опора под насосом ГУР-а или кондиционера.

Крепиться к балке и с другой стороны к кронштейну двигателя. Данная опора устанавливается только на 8-ми клапанные двигателя. Крепиться под днищем автомобиля и к корпусу КПП. Данная опора заменяет две опоры-гитары.

Довольно часто для более надежного фиксирования ДВС в подкапотном пространстве, такую опору, как дополнительную, устанавливают на ти подушка коробки передач приора двигателя.

Как сменить подушки двигателя

На одном автомобильном средстве одновременно может быть установлено 5 подушек. Последовательность действий во время установки разных видов практически не отличается. Замену подушки двигателя желательно проводить в теплую погоду или в отапливаемом гараже. При низких температурах резиновые детали твердеют, и труднее устранить неполадки.

Для ремонта понадобятся:

лом;
гаечные ключи разного размера;
деталь для замены;
подставки для ремонта;
пакеты из целлофана или коробка для небольших элементов;
специальный клей для деталей крепления;
2 домкрата;
маркер для обозначения деталей (чтобы было проще установить запчасти в обратной последовательности).

Сначала следует оценить уровень износа. Иногда необходимо извлечь некоторые составляющие из капота. Мелкие элементы, чтобы не растерять, лучше положить в коробку или пакет. Затем нужно снять клеммы от зарядного устройства, поднять автомобиль двумя домкратами.

Чтобы совместить болт подушки с проемом в системе силового агрегата, используют лом.

При монтаже новой детали резьбу болтов рекомендуется немного смазать клеем для надежной фиксации.

Желательно при демонтаже смазывать все участки соединений жидкостью WD-40 или машинным маслом. При попадании воды или грязи детали могут поржаветь. Тогда будет трудно снять подушку.

Замены правой подушки двигателя

Во время замены правой подушки двигателя нужно обратить внимание на присутствие стрелки, которая показывает направление движения машины. Чтобы избежать повторной поломки, необходимо точно установить деталь

Основные этапы ремонта правой подушки:

открутить 2 болта и гайку крепежа детали и два болта в районе соединения с кронштейном;
потом следует снять из правого лонжерона 3 болта;
освободить кронштейн;
демонтаж и установка детали;
осуществить сборку в обратном порядке.

Замене левой подушки

Опору обычно размещают под коробкой переключения передач (или слева). Последовательность действий тогда такая:

снять гайку с левой поры двигателя, удерживая КПП;
открутить болты в месте крепежа к кузову;
замена запчасти;
сборка.

Что говорит о необходимости замены той или иной подушки

Много факторов влияет на срок службы деталей. Опора КПП рассчитана в среднем на 100 тыс. км. Однако нужно учитывать перепады температуры, которые ухудшают свойства резины, неровности дорог, приводящие к преждевременному износу. В результате срок их службы может значительно сократиться.

Может вырвать крепеж – это происходит в результате слабой затяжки крепежных болтов. Посадочные места разбиваются. В этом случае замена подушки коробки передач «Калины» неизбежна.

Сломанная опора КПП влияет на износ подушки

На износ может повлиять сломанный кронштейн. Он выходит из строя при наезде на препятствия или при движении по неровной дороге на высокой скорости.

При течах масла и попадании его на опоры свойства резины ухудшаются, что также приводит к износу.

При данной неисправности вы услышите подозрительные щелчки и посторонние звуки в передней части автомобиля. Обычно звуки появляются при трогании с места или торможении. Это обусловлено высокой нагрузкой в эти моменты.

Правильная диагностика поломки – залог долгого срока службы автомобиля. Чтобы определить, когда необходима замена подушки коробки «Калины», внимательно посмотрите на нее. На резине должны отсутствовать трещины, признаки расслоения. Резина должна быть мягкой и не высохшей. Если присутствует хотя бы один признак – меняйте опору, не откладывайте ремонт. Дальнейшая езда на автомобиле с изношенной опорой может привести к ее разрыву.

Если у вас проваливается рычаг переключения передач, это связано с отрывом резиновой опоры (подушки) рычага. Эксплуатация автомобиля с такой неисправностью невозможна.

Признаки поломки

На самом деле определить, что виновником всех бед выступает именно кулиса, не сложно. Ведь существует ряд характерных признаков, которые на это указывают.

Вы можете готовиться к работе по регулировке или замене кулисы, если:

Первая передача не хочет упорно включаться или же выключаться, переходить в другое положение;
При включении первой передачи изначально ручка КПП ведет себя нормально, но затем коробка самопроизвольно перескакивает на заднюю передачу;
Вы не можете включить первую и/или пятую передачу, в то время как с переходом на остальные скорости проблем не возникает.

При первых же признаках неполадки следует отправиться на СТО или в собственный гараж для устранения поломки.

Признак поломки	Пояснение
На рычаге коробки передач появился люфт	Вероятнее всего износилась кулиса. В этой ситуации решить проблему можно только путем замены изношенного элемента
Звон кулисы	Встречается чаще всего при проблемах коробки на ВАЗ 2110. Вызван звон может быть дефектами при заводском производстве, либо выполнением некачественного ремонта
Скорость на КПП тяжело включается, ее выбивает	В такой ситуации можно попробовать два метода — регулировка и замена. Если регулировка не помогла, меняйте элемент
Вместо первой передачи включается задняя	С рычагом все нормально, а вот кулиса вас подвела. Проводите замену. Хотя может помочь и ремонт с помощью ремкомплекта
Рычаг чрезмерно вибрирует	Проверьте состояние шарниров ручки вашей коробки передач. Скорее всего, в них возник серьезный люфт

READ Высокие обороты на холостом ходу ВАЗ 2115

Выявление неисправностей подушек

Металлическая основа подушки обеспечивает хорошую механическую поддержку КПП. Благодаря ей, данный агрегат надежно зафиксирован в штатном месте. Опора КПП 2110 имеет хорошую устойчивость к приходящимся нагрузкам, а также перепадам температур. Срок службы данной комплектующей детали находится в зависимости от условий эксплуатации транспортного средства. Способствует сокращению их ресурса попадание летящего от проезжей части грязи, песка и т.п.

Обратить внимание на состояние подушек нужно, если отмечаются следующие проявления:

вибрации в начале поездки;
посторонние стуки при совершении торможения;
гул.

В дополнении к этому может выбивать скорость. Среди причин данных проявлений может быть деформация подушки в результате сильного температурного воздействия. Также, отрицательно сказывается на ресурсе подушки КПП попадание на нее масла или антифриза.

Важно! Присутствие стуков, посторонних шумов со стороны скоростной коробки передач ВАЗ 2110 не всегда связано с тем, что подушки пришли в негодность. Данные проявления могут быть в результате поломки установленных зубьев шестерен, ослабли резьбовые соединения

Учитывая это, автотранспорт подлежит полноценной профессиональной диагностике.

Таким образом, если вовремя не сменить вышедшие из строя расходники на ВАЗ 2110, то в скором времени автомобилист может столкнуться с поломками двигателя, коробки переключения передач. В результате, ухудшится управление транспортным средством, возникнет необходимость его серьезного ремонта.

Трясет? Смени подушку! — kurier.lt

Любой автомобилист хочет чувствовать себя комфортно в салоне своего авто. Вибрация кузова и шум, источником которых является работающий двигатель, трансмиссия или подвеска, быстро утомляют и раздражают водителя. Более того, вибрация кузова негативно сказывается на состоянии всего автомобиля (появляются трещины, откручиваются гайки, болты и т. д.).

Как правило, вибрация передается кузову через элементы подвески двигателя, трансмиссии, ходовой части. Чтобы этого не происходило, двигатель, коробка передач и другие узлы авто крепятся с помощью специальных опор или так называемых подушек. Так что же собой представляет подушка двигателя или КПП?

Подушки (опоры) двигателя или КПП — это резинометаллические изделия, которые, как было сказано ранее, предназначены для крепления двигателя, коробки передач и некоторых других деталей к кузову. Более того, они способны гасить вибрацию прикрепляемых узлов.

Для изготовления подушек двигателя и подушек КПП используют металл и высокопрочную резину. Металлическая основа обеспечивает механическую поддержку двигателя (или коробки передач), не позволяя ему перемещаться при ускорении, движении и торможении авто. Резиновая вставка, находящаяся между металлическими частями, обеспечивает амортизационные свойства подушки, благодаря которым подавляется вибрация. Конструкции подушек двигателя и КПП, предназначенных для разных автомобилей, отличаются между собой. Поскольку двигатель чаще всего крепится к кузову в трех точках, то подушки часто делят на правые и левые, а также передние и задние.

Кроме обычных резиновых подушек, существуют также гидравлические подушки двигателя и коробки передач. Они имеют полости, заполненные гликолем или специальной гидравлической жидкостью. В продаже также можно встретить подушки двигателя (или коробки передач), изготовленные из полиуретана. Разумеется, демпфирующие характеристики как гидравлических, так и полиуретановых подушек отличаются от обычных резиновых, но и стоят они дороже.

Опоры двигателя и опоры КПП работают в трудных условиях — большая нагрузка, разные погодные условия и перепады температуры окружающей среды, протекающее моторное масло и т. д. Очевидно, что все это способствует их постепенному износу в процессе эксплуатации автомобиля. Поэтому, как и другие детали авто, подушки подвески двигателя и КПП имеют ограниченный ресурс. Помните, как бы хорошо вы не заботились о состоянии своего авто, все равно рано или поздно вы можете столкнуться с необходимостью замены подушек двигателя и подушек КПП.

Срок службы подушки во многом зависит от условий эксплуатации авто. Во время движения на подушки двигателя и подушки коробки передач могут попадать мелкие камни, грязь, песок, летящие от дороги.

Конструктивные особенности

Жесткое крепление двигателя способствует передачи шумов в салон авто и повышает нагрузку на детали ДВС, так как при проезде неровностей кузов неизбежно «играет». Поэтому в конструкции подушек используются вибродемпфирующие материалы. В современном автомобилестроении применяется несколько видов конструкции опор:

резинометаллическая подушка. Крепление агрегатов осуществляется к металлическим элементам, между которыми находится слой резины. Идентичную конструкцию имеют сайлентблоки, использующиеся в подвеске автомобиля. Данный тип подушек является наиболее распространенным, поскольку имеет большой ресурс и низкую себестоимость производства. В некоторых видах резинометаллических опор используются пружины, повышающие жесткость, а также буферные элементы, снижающие ударные нагрузки. В качестве демпферного материала применяется резиновый сплав или полиуретан;
гидравлическая подушка. Принцип действия приближен к работе амортизаторов. Конструкция гидроопор является более прогрессивной, поскольку позволяет адаптировать гашение вибраций под изменяющуюся амплитуду колебаний двигателя и КПП. Устройство предполагает наличие рабочей жидкости, мембраны, верхней (рабочей) и нижней (расширительной) камер, а также дросселирующего канала. На холостых оборотах вибрации ДВС гасит мембрана. При возрастании оборотов жесткости мембраны не хватает, поэтому гашение колебаний начинает осуществляться гидравлической жидкостью. Благодаря такому принципу работы подушка остается мягкой на холостом ходу, меняя жесткость только по мере возрастания оборотов двигателя.

Рассматривать устройство электромагнитных и электровакуумных подушек двигателя мы не будем, так как встречаются они только на автомобилях представительского класса, где замена подушки двигателя своими руками – явление на грани фантастики.

Где находится и как выглядит опора двигателя

Подушки могут крепить двигатель к подрамнику, раме или непосредственно к кузову автомобиля. На фото представлены основные виды опор, так что найти по аналогии опору ДВС на своем автомобиле сможет даже начинающий автолюбитель. Для надежной фиксации мотора используется как минимум 3 подушки. Чаще всего используется схема с тремя нижними и двумя верхними опорами.

Признаки неисправности

Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля

Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.

Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге

Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.

А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

Это интересно: Что такое салонный фильтр в автомобиле и как его заменить самому

Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.
