Как устранить или сбросить код неисправности P2106
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P2106:
- Диагностировать код в соответствии с проверочным тестом производителя, чтобы проверить сигнал.
- Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P2106 снова.
- С помощью педали акселератора, проконтролировать датчики положения дроссельной заслонки и работу привода.
- Осмотреть педаль акселератора, а также дроссельную заслонку на предмет заклинивания в открытом или частично открытом положении.
- Проверить жгут и соединение, визуально на наличие проблем, в случае необходимости устранить неполадки.
- Испытать привод в соответствии с заданным точечным тестом производителя.
- Если проблема не будет обнаружена, необходимо проверить и при необходимости заменить модуль управления двигателем (PCM).
Симптомы неисправности
Основным симптомом появления ошибки P2106 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:

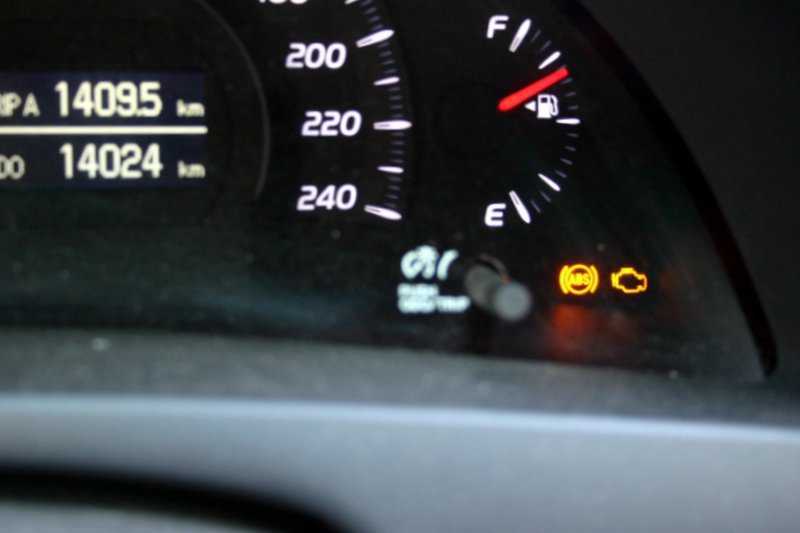

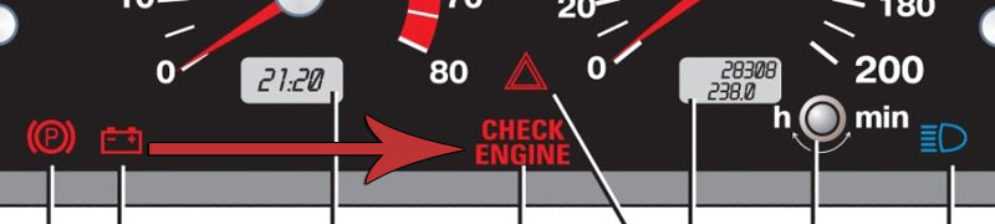

- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
- Также могут присутствовать другие связанные коды неисправностей.
- Переход работы автомобиля в отказоустойчивый или аварийный режим.
- Двигатель невозможно разогнать, реакция дроссельной заслонки неотзывчива.
- Автоматическая коробка передач не переключается.
- Двигатель глохнет либо плохо заводится.
УАЗ ошибка 0504
На автомобилях Уаз Патриот и Уаз Хантер с двигателем ЗМЗ-40904 экологического класса Евро-3 и электронным блоком управления Bosch ME17.9.7, и двигателем ЗМЗ-40905 Евро-4 с блоком управления Bosch ME17.9.7 предусмотрена установка контактных выключателей или датчиков педали тормоза.
Выключатели педали тормоза Уаз Патриот и Уаз Хантер с двигателями Евро-3 и Евро-4.
На автомобиле Уаз Патриот датчик педали тормоза состоит из двух отдельных выключателей 21.3720, в каждом из которых используется по одной паре контактов. На автомобиле Уаз Хантер применяется один выключатель 21.3720, в котором используются две пары контактов.
При отсутствии сигнала от выключателя педали тормоза, блок управления двигателем уменьшает количество впрыскиваемого топлива и мощность двигателя соответственно падает, поэтому если при частичном отпускании педали газа на автомобиле появились резкие провалы в работе двигателя, а система самодиагностики зажигает сигнальную лампу и выдает ошибку : 0504 — некорректный сигнал выключателей педали тормоза, то необходимо проверить их исправность и выполнить регулировку.
Регулировка выключателей педали тормоза на Уаз Патриот и Уаз Хантер.
Проверка и регулировка положения выключателей педали тормоза проводится непосредственно на автомобиле с использованием сканера-тестера СТМ-5 или СТМ-6, или без их помощи. Регулировка с помощью сканер-тестера будет более точной и позволит исключить самопроизвольное срабатывание выключателей при возможном люфте не нажатой педали тормоза.
Регулировка положения датчиков педали тормоза без использования сканер-тестеров.
Положение одного выключателя педали тормоза на Уаз Хантер и двух выключателей на Уаз Патриот регулируется одинаково. При помощи регулировочных гаек они выставляются таким образом, чтобы зазор между штоком выключателей и буфером составлял 0.5 миллиметра. После регулировки надо затянуть гайки с моментом 0.4-0.6 кгсм.
Для Уаз Хантер.
Для Уаз Патриот.
Регулировка положения датчиков педали тормоза с помощью сканер-тестера СТМ-5 или СТМ-6.
1. Подключить сканер-тестер, включить зажигание автомобиля. В режиме «ВСЕ ПАРАМЕТРЫ» выбрать биты состояния выключателей педали тормоза : B_BR — состояние нормально разомкнутого выключателя 1; B_BL — состояние нормально замкнутого выключателя 2.
2. При нажатии педали тормоза выключатели должны переходить из состояния «НЕТ» в состояние «ЕСТЬ» в последовательности : сначала № 2 — B_BL=ЕСТЬ, затем № 1 — B_BR=ЕСТЬ.
3. Если при не нажатой педали тормоза выключатель 2 находится в состоянии B_BL=ЕСТЬ или при легком касании педали переходит в состоянии B_BL=ЕСТЬ, то необходимо отрегулировать выключатель с помощью регулировочной гайки в состояние B_BL=НЕТ, то есть поджать выключатель 2 к педали с целью устранения возможного дребезга выключателя при люфте педали в ее не нажатом состоянии.
4. Если выключатели педали тормоза не изменяют своего состояния при нажатии педали, то необходимо проверить исправность цепей 135 и 147 электронного блока управления, а также цепи питания и исправность выключателей.
5. Сбросить коды ошибок в режиме «НЕИСПРАВНОСТИ», повторно включить зажигание, нажать 3-5 раз на педаль тормоза и проверить — код неисправности 0504 должен отсутствовать. В случае появления кода «0504» лампа MIL не загорается.
Если выключатель отрегулировать не удается или он неисправен, то допускается его временно отключить, отсоединив от него колодку жгута проводов и затем сбросив коды ошибок сканером-тестером. После устранения неисправностей выключатель необходимо подключить снова, так как он предназначен для обеспечения требований безопасного движения автомобиля в случае отказа электронной педали акселератора или дроссельного устройства.
Коды ошибок Lada Granta FL
Каждой ошибке присваивается свой уникальный код. Он состоит из буквенного и цифрового обозначения. Расшифровка начинается с определения системы, которая дала сбой:
- P – повреждение датчиков или электропроводки;
- С – поломка в узлах ходовой части;
- В – внутреннее энергоснабжение автомобиля;
- U – рассинхронизация работы нескольких цепей.
Далее следуют стандартные обозначения: 0 – неисправен модуль подключения OBD2, 1,2 – шифр подразделения (заводская настройка), 3 – сбой в работе электропроводки.
Затем указывается порядковый номер электрической цепи, в котором возникло нарушение:
– «0» – система выпуска выхлопных газов;
– «1» – система воздухоснабжения;
– «2» – топливная магистраль, форсунки;
– «4» – контрольно-измерительная аппаратура;
– «5» – вспомогательные системы;
– «7», «8» – коробка передач и элементы ходовой части.
Двузначное число, которое инициируется в конце каждого кода, указывает на конкретное место, которое имеет сбой в работе.
| Код ошибки | Расшифровка |
| 030-032 | Датчик кислорода: потеря связи, короткое замыкание, отказ |
| 036-038 | Второй датчик кислорода: те же неисправности |
| 101-103 | Неисправность датчика массового расхода воздуха |
| 107-108 | Низкое давление во впускном патрубке |
| 112, 113 | Низкая/высокая температура воздуха во впускном патрубке |
| 115-118 | Ложные показания датчика температуры охлаждающей жидкости |
| 171/172 | Перенасыщенная топливная смесь |
| 200 | Пробой модуля управления топливными форсунками |
| 201-204 | Отказ электропроводки форсунки цилиндров 1-4 |
| 217 | Перегрев мотора, некорректные показания датчика |
| 300 | Пропуски зажигания, нестабильное воспламенение |
| 301-304 | Нестабильное зажигание в цилиндре 1,2,3,4 |
| 325 | Обрыв цепи датчика детонации |
| 335-338 | Повреждение проводки датчика положения коленчатого вала |
| 351-354 | Неисправность катушек зажигания цилиндров 1,2,3,4 соответственно |
| 363 | Сбой в работе катализатора воздуха |
| 422 | Засорение катализатора воздуха |
| 441 | Неисправность клапана адсорбера, потеря электрической цепи |
| 480/481 | Неисправность реле управления вентилятором, кз в цепи |
| 485 | Отказ главного вентилятора охлаждения двигателя |
| 500-503 | Неисправен спидометр автомобиля |
| 504 | Неисправность автоматики педали тормоза |
| 505-507 | Сбои в работе регулятора холостого хода |
| 560 | Сбой в зарядке аккумуляторной батареи |
| 562/563 | Повышенное/пониженное напряжение бортовой сети |
| 606 | Повреждение модуля АЦП |
| 607 | Некорректная информация в канале детонации |
| 615-617 | Проблемы в проводке реле стартера |
| 627-629 | Неисправность реле электробензонасоса, нет связи с катушкой |
| 642/643 | Нет связи с питающими датчиками |
| 645/647 | Неисправность муфты кондиционера |
| 123/124 | Недостаточное количество воздуха в топливной смеси |
| 136/137 | Недостаточное количество топлива в смеси |
| 171/172 | Неисправность потенциометра |
| 335 | Неисправность/заклинивание дроссельной заслонки |
| 336 | Сбои в работе сенсоров дроссельной заслонки |
| 385 | Предельная нагрузка двигателя |
| 388 | Рассогласование положения акселератора и дроссельной заслонки |
| 389 | Рассогласование положения коленвала и дроссельной заслонки |
| 558 | Излом пружины дроссельного привода |
| 602 | Кратковременная потеря контакта с аккумуляторной батареей |
Самостоятельная диагностика
Для того чтобы исправить u0100 на Lada Granta с автоматической или механической коробкой переключения передач, необходимо проверить заряд аккумулятора. Дело в том, что низкого заряда аккумулятора может не хватить для нормального функционирования блока управления.
Следующий способ устранения неисправности – осмотр проводки на наличие обрывов и коротких замыканий. Существует специальный прибор (цифровой мультиметр), который способен проверить шину на наличие неисправностей. Стоит измерить сопротивление оконечных резисторов. Оно должно составлять порядка 120 Ом. Сами резисторы находятся на концах шины, при выходе их из строя блок управления двигателем работать не будет.
Ошибка 1545. Визит к дилеру. Когда сначала все через ж. а потом вроде ничего.
Итак, после того, как вылезла ошибка 1545, записался в сервис. Поскольку у моего дилера в удобное мне время все было занято, записался в «Самара-Лада» на 8 утра. В 7.55 был на месте. Правда, как лох, поперся ко входу в сервис, открывшийся ровно в 8.00, в то время, когда остальные прошаренные граждане зашли через центральный вход и были на месте раньше. Но там пришлось подождать буквально 5 минут, не страшно. Приемщик заполнил бумаги, сказал, заезжайте через шлагбаум, а я вас встречу у ремонтной зоны. Подъехал, а хрен там. Охранник объяснил, что вот именно с сегодняшнего дня меняется порядок проезда по территории, и нас должен сопровождать тот самый приемщик, который о таком порядке ни сном ни духом. Я прям таки представил повод для такого новшества: клиенты, самостоятельно носящиеся по территории со злобным смехом и бьющие чужие машины…
Мне и еще двум собратьям по несчастью пришлось тащиться обратно, звать приемщика, возвращаться, ждать. В итоге до ремзоны прокатился пассажиром. И тут мне сообщили, что диагност придет к 9.00. Я то, как дурак, записывался на 8, чтобы вовремя попасть на работу. Но не все так просто! Ладно, ждем.
В итоге диагност появился где-то в 9.20. Подключил сканер, считал ошибки, начал шаманить с педалью Е-газа.
Сказал, что дело ясное, что дело темное, полез под капот.
Пошерудил в дросселе, посадил меня за руль, попросил понажимать педальку. Понажимал. Один раз заслонка вообще не открылась. Потом завел, погазовал. Почесал в затылке и пошел советоваться с инженером, т.к. ошибки то он сбросить может, но не факт, что она проявится сразу. Пришел инженер, сфотографировал показания сканера. Кстати, выяснилось, что в момент диагностики неисправность все-таки выскочила еще один раз. Сбросили ошибку. Погазовали, ничего не появилось. В общем, вердикт вынесли такой — заказали на заводе дроссель, пока буду ездить. Вылезет снова — поменяют узел.
Хотя знакомый специалист говорит, что дело скорей всего не в дросселе, хорошо б массы протянуть, ну и залезть в прошивку и расширить параметры диагностики, чтобы диапазон допустимый был шире. Но дилер на такое вряд ли пойдет. В общем, будем следить за развитием событий.
Источник
Диагностика и решение проблем
Первым делом необходимо проверить бюллетени технического обслуживания (TSB) для вашего конкретного автомобиля. Ваша проблема может быть известной с известным исправлением, выпущенным производителем. Это может сэкономить ваше время и деньги во время диагностики.
Затем найдите привод дроссельной заслонки на вашем конкретном автомобиле. Этот привод обычно устанавливается в передней части двигателя. На верхней части двигателя, внутри колесных арок или напротив переборки.
Тестирование проводки
После обнаружения визуально осмотрите разъем и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъем и внимательно осмотрите клеммы внутри разъема.
Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и щетку с пластиковой щетиной. Дайте высохнуть и нанесите электрическую смазку в местах соприкосновения клемм.
При наличии диагностического сканера, удалите диагностические коды неисправностей из памяти и посмотрите, возвращается ли код P2106. Если это не так, скорее всего, проблема связана с подключением.
Проверка привода
В случае возвращения кода P2106, нам нужно будет протестировать привод и связанные с ним цепи. Обычно на каждом приводе дроссельной заслонки есть 2 провода. Сначала отсоедините жгут, идущий от привода дроссельной заслонки.
С помощью цифрового мультиметра подключите один вывод измерителя к одной клемме привода. Подсоедините оставшийся провод измерителя к другой клемме привода. Он не должен быть разомкнутым или закороченным.
Проверьте характеристики сопротивления для вашего конкретного автомобиля. Если привод закорочен, то сопротивление будет бесконечное или вовсе отсутствовать. В таком случае, замените привод дроссельной заслонки.
Если этот тест пройден, с помощью мультиметра убедитесь, что у вас подается 12 В, в цепи питания привода дроссельной заслонки. Красный провод к цепи питания привода, черный провод к заземлению.
С помощью диагностического прибора, который может активировать привод дроссельной заслонки, включите привод. Если на приводе нет 12 вольт, отремонтируйте проводку от PCM или реле к приводу. Также в этом случае, возможно, неисправный PCM.
Если все в порядке, убедитесь, что у вас хорошее заземление на приводе дроссельной заслонки. Подключите контрольную лампу к плюсу аккумуляторной батареи 12 В (красный вывод). И коснитесь другим концом контрольной лампы цепи заземления. Идущей к заземлению цепи привода дроссельной заслонки.
Используя диагностический прибор для приведения в действие привода дроссельной заслонки. Проверьте, загорается ли контрольная лампа каждый раз, когда диагностический прибор приводит в действие привод.
Если контрольная лампа не загорается, это указывает на неисправную цепь. При загорании, пошевелите жгутом проводов, идущим к приводу. Чтобы увидеть, мигает ли контрольная лампа, указывая на прерывистое соединение.
Если все предыдущие тесты пройдены, и вы продолжаете получать ошибку P2106. Скорее всего, у вас неисправный привод дроссельной заслонки. Хотя отказавший PCM не может быть исключен до тех пор, пока привод дроссельной заслонки не будет заменен.
Как посмотреть и сбросить ошибки на Гранте
Для точной диагностики нужен диагностический сканер OBD2 – он же ELM327. Профессиональный вариант стоит несколько тысяч, китайский любительский – 200 рублей.
Оптимально при покупке через алиэкспресс и подобные сайты выбирать продавца с большим количеством отзывов и в них находить комментарии по работе с вашей машиной. Иначе диагностика превратится в лотерею.
Через этот же сканер можно сбросить все коды ошибок и «чек» потухнет до следующего обнаружения поломки. Принцип работы одинаков на всех автомобилях.
Также поможет установка незаводского бортового компьютера типа «Штат» с функцией определения ошибок. При обнаружении код ошибки загорится на дисплее.
Стереть из памяти причины «Джеки Чана» можно, сбросив клемму с АКБ на несколько минут. Метод не всегда помогает
Какую клемму сбрасывать – неважно
Подробно о причинах Check Engine, пошаговой диагностике и удалении ошибок – здесь.
Пишите отзывы, комментарии, вопросы – будем рады пообщаться.
Источник
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P2106 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Chevrolet (Шевроле Авео, Круз)
- Daewoo (Дэу Джентра)
- Dodge (Додж Рам)
- Ford (Форд Мустанг, Экспедишн, Эксплорер, F-150)
- Geely (Джили Эмгранд)
- Hyundai (Хендай Генезис, Санта фе, ix35)
- Jaguar
- Kia (Киа Седона, Соренто, Спортейдж)
- Land Rover
- Lifan (Лифан Цебриум, х60)
- Lincoln (Линкольн Таун Кар)
- Mazda
- Mercedes
- Ravon
- Skoda (Шкода Фабия)
- Ssangyong
- Volkswagen (Фольксваген Пассат)
- Газель ЗМЗ 405
- Уаз Патриот
С кодом неисправности Р2106 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0102, P0113, P0135, P0141, P0151, P0161, P0174, P0183, P0194, P0345, P0351, P0352, P0353, P0354, P0355, P0443, P061B, P0606, P0638, P0645, P0685, P1000, P1295, P1690, P2006, P2101, P2104, P2110, P2135, P2138, P2195, P2196, P2198.
