Конструкция переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

Главная передача и дифференциал переднего и заднего мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер по конструкции аналогичны. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.

Передний ведущий мост автомобилей Спайсер УАЗ является управляемым.

Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.

Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях. Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.

Угол развала у ведущих мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер составляет α=1° – 30´. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим.

При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.

Рис.1. Передний мост Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот

В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении.

Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением.

При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня переднего ведущего моста Спайсер автомобилей УАЗ предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах.

Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.

Поворотный кулак переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

На рис. 2 представлен поворотный кулак переднего моста, оснащенный шарнирами равных угловых скоростей типа Бирфильд и сферическими шкворневыми узлами.

Рис.2. Поворотный кулак оснащенный ШРУС Бирфильд и ступица переднего моста Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот

1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 -шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба

Регулировка шкворней поворотных кулаков переднего моста Спайсер автомобилей УАЗ

При техническом обслуживании переднего ведущего моста спайсер проверьте и при необходимости устраните зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака.

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей поворота колес, болтов и надежность их стопорения. Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд (см

рис. 2) в процессе эксплуатации не требуется

Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд (см. рис. 2) в процессе эксплуатации не требуется.

При ремонте смазка заменяется. Применяйте только рекомендованные смазки. (Для смазывания шарниров равных угловых скоростей типа Бирфильд используйте смазки ШРУС-4, ШРУС-4М или импортные аналоги).

Регулировка затяжки шаровых шкворней моста спайсер (см. рис. 2) поворотного кулака на заводе производится с предварительным натягом вдоль обшей оси шкворней.

Во время эксплуатации автомобиля обращайте особое внимание на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль обшей оси шкворней

Этот зазор устраняйте подтяжкой зажимной втулки 11

При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль обшей оси шкворней. Этот зазор устраняйте подтяжкой зажимной втулки 11.

Какие рулевые наконечники на уаз патриот левые или правые

Сколько левых,и сколько правых наконечников.

Всего в мире. На складе деревенского магазина. Или где.

Народ привет.Какие наконечники с какой резьбой.

На патриотах и хантерах от 2007-2008 года вроде это дело устаканилось и ставить стали 3 правых, 1 левый.

У Хантера с мостами спайсер на длинной тяги наконечники с правой резьбой, на короткой тяги один с правой, другой с левой.

УАЗ-31514, 1997 г.в., мосты колхоз. Все наконечники правые.

У меня на 31519 того же года на таких же мостах было 3 правых, один левый.

Тогда их будет сразу видно, так как на тяги должна быть переходная гайка с левой резьбой. Иначе как длинну тяги регулировать.

Тогда их будет сразу видно, так как на тяги должна быть переходная гайка с левой резьбой. Иначе как длинну тяги регулировать.

КОРОТКИЕ тяги. КОРОТКИЕ!

Вы КОРОТКУЮ рулевую тягу видели когда-нибудь?

Вы КОРОТКУЮ рулевую тягу видели когда-нибудь?

Спорить не буду если короткие тяги где с двух сторон правая резьба есть, значит есть. Короткая тяга идет от рулевого редуктора до правого поворотного кулака на козле, или до левого на буханке (на буханке тягу не видел, может она с одинаковой резьбой). Длинной этой тяги задается среднее положение рулевого редуктора при положение колеса прямо. Если у тяги с обоих сторон одинаковая резьба, без переходной гайки, тогда как менять длинну тяги, для изменения ее длинны придется выпрессовывать рулевой наконечник. Хотя на ГАЗели длинна этой тяги тоже вроде не регулируется.

Легко и просто. При отсоединенной тяге ставим руль прямо, залезаем под машину и вкручиваем наконечники в тягу пока конус наконечника не попадет точно в сошку. Ес-но предварительно колеса тоже ставим прямо.

Проще, блин, некуда :D:D:D:D:D

Это из-за резины (если реально люфта нет) и из-за подвески. Фокус в том, что хорошо бы подруливать вокруг прямого положения руля, а не абы где.

Легко и просто. При отсоединенной тяге ставим руль прямо, залезаем под машину и вкручиваем наконечники в тягу пока конус наконечника не попадет точно в сошку. Ес-но предварительно колеса тоже ставим прямо.

Надо конкретно на машине смотреть. На моём Хантере все 4 были правые.

У друга 3 правых и 1 левый

На моём Хантере все 4 были правые.

А схожение то как регулировать тогда?:rolleyes: Вот на короткой могут быть и одинаковые, у меня так.

А схожение то как регулировать тогда?:rolleyes: Вот на короткой могут быть и одинаковые, у меня так.

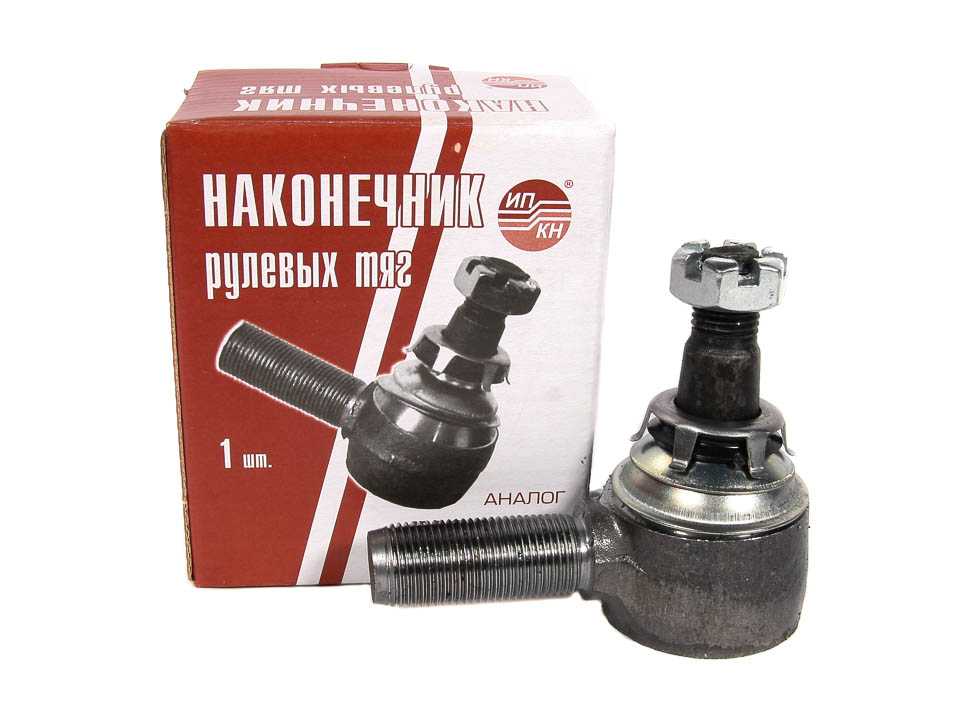

ОБЗОР рулевых наконечников УАЗ

На рынке запасных частей УАЗ, сейчас, достаточно много продукции различных фирм и компаний. К сожалению, наши реалии таковы, что зачастую качество изделия можно понять лишь распилив запчасть и посмотрев — что же там внутри. Мы начинаем нашу серию обзоров с бюджетных рулевых наконечников УАЗ, из тех, что есть в магазинах. (Конечно же не все рулевые наконечники попадут в обзор — каких то не было в наличии, какие то выпадают из бюджетного диапазона. Но цель объять необъятное мы перед собой не ставили.)

Конструкция

Как известно из учебников, рулевой наконечник это элемент рулевого управления (рулевого привода) автомобиля обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение.

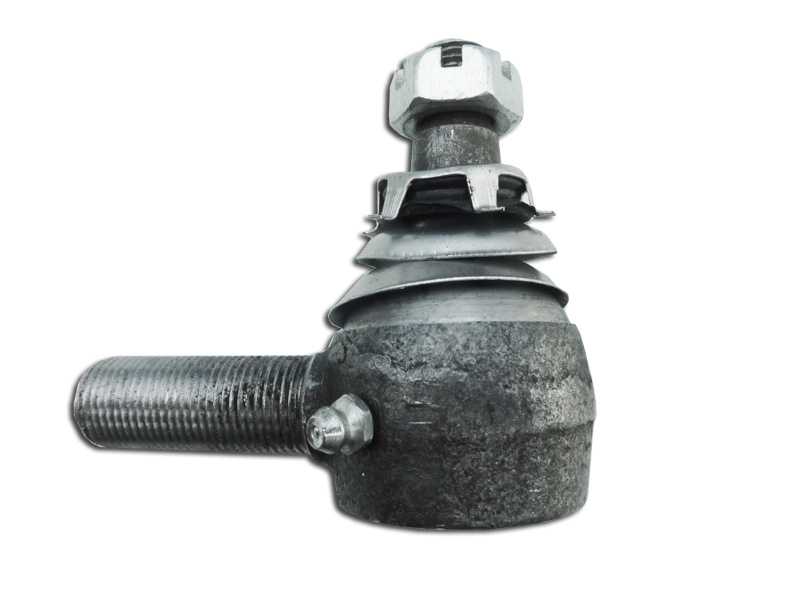

Исторически, на УАЗах применялся рулевой наконечник с конструкцией унаследованной от ГАЗа, и представляющий собой шаровый шарнир, выполненный в виде съемного наконечника. Главной деталью в шарнире является шаровой палец. Классический УАЗовский шарнир выполнялся в виде двух полусфер. Причем нижняя полусфера служила для регулировки шарнира.

Шарнир рулевых тяг: 1 – заглушка; 2 – пружина; 3 – пята; 4 – шайба сферическая нижняя; 5 – шайба сферическая верхняя; 6 – защитное кольцо; 7 – пружинный колпак; 8 – шплинт; 9, 13 – гайки; 10 – шаровый палец; 11 – сухарь; 12 – наконечник; 14 – тяга

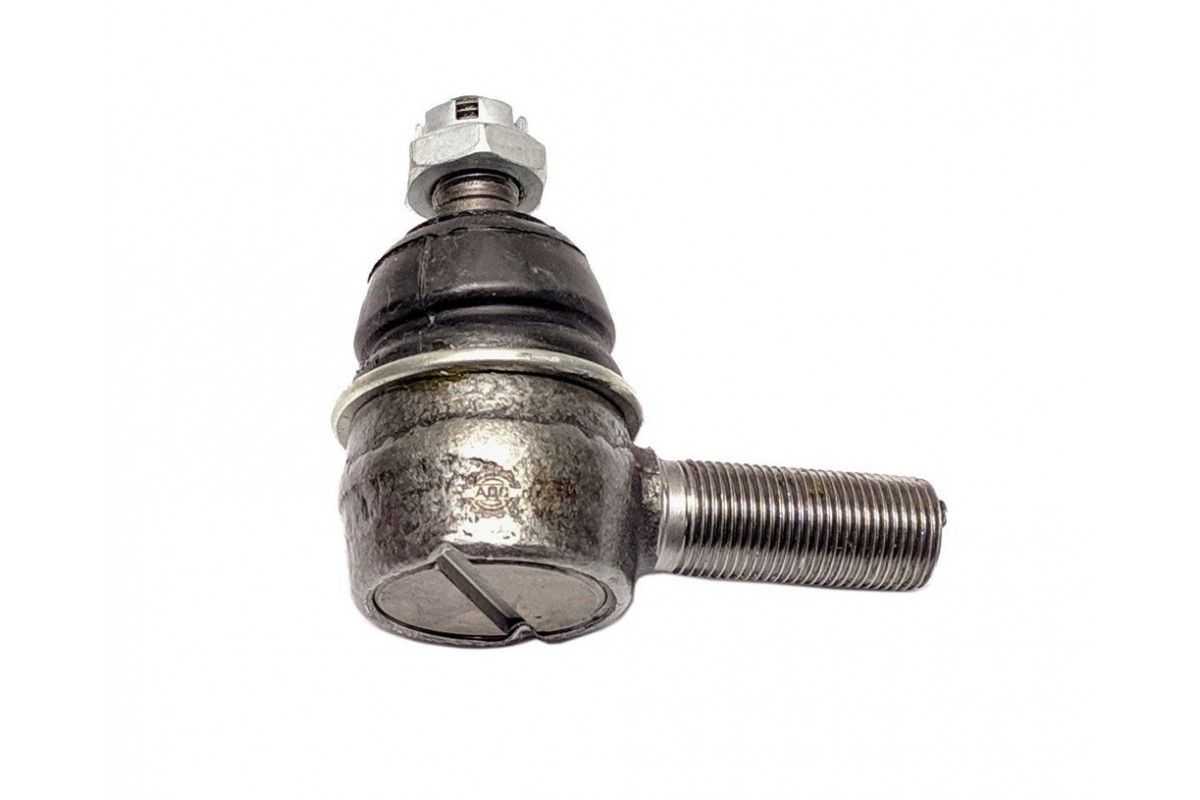

Сейчас же большинство конструкций выполнены с шарниром, имеющим сферическую головку. Так обеспечивается большая площадь контакта.

Основные неисправности рулевого наконечника, а это повышенный люфт, «заедание», связаны с попаданием внутрь воды, песка и грязи, а так же с износом трущихся поверхностей.

Обзор

Теперь рассмотрим рулевые наконечники для УАЗ из тех, что смогли приобрести (название, г. Ульяновск, цена 365 руб. 2. «Фенокс» Беларусь, цена 519 руб. 3. «Кедр» г. Миасс, цена 429 руб. 4. «Автокомпонент» (АДС) г. Ульяновск, цена 369 руб. 5. «AV Autotecknik» (не указано), цена 409 руб. 6. «Pekar» г. Санкт Петербург, цена 399 руб. 7. «Metalpart» г. Санкт Петербург, цена 379 руб.

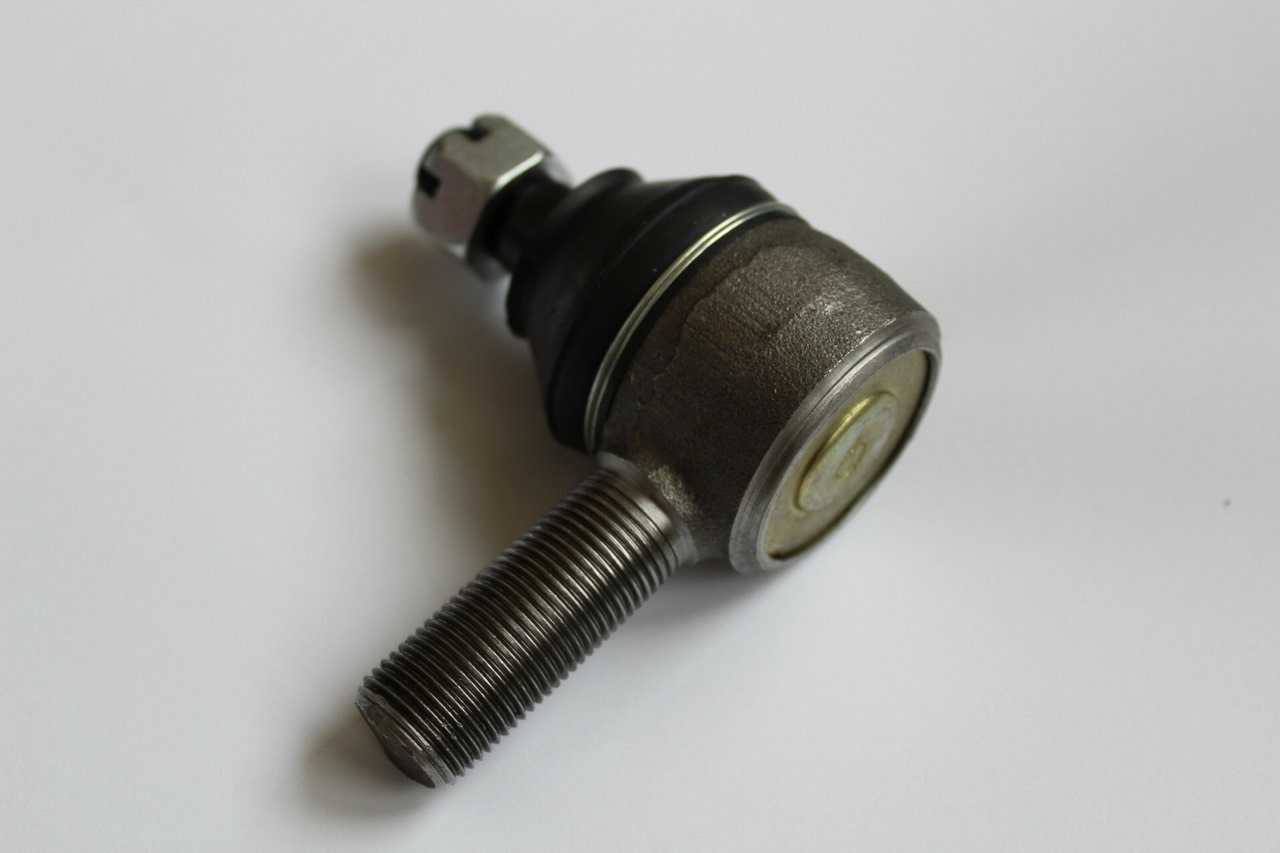

«Автогидравлика» г. Ульяновск

На упаковке указан адрес производителя, применяемость, паспорта нет, срок гарантии не указан, зато есть срок службы 36 мес.

В комплектации наконечник, гайка, шплинт. Наконечник неразборный, на донышке есть масленка для обслуживания. Сдвинуть палец от усилия рук не получилось, значит есть запас натяга для продолжительного ресурса до появления критического люфта.

Качество мехобработки посредственное: на резьбе корпуса есть заусенцы, возможно тугое заворачивание наконечника в трубу тяги, на резиновом пыльнике облой от формы, запрессовка пыльника в корпус неровная, могут быть вопросы по герметичности: внутрь может попадать вода, что приведет к коррозии деталей и преждевременному выходу из строя наконечника.

Пыльник выполнен из толстой резины, довольно жесткой, отверстие для пальца двухкромочное с арматурой.

Посмотрим, что внутри:

Пыльник снялся неожиданно легко, от руки, сказался перекос при запрессовке, с герметичностью могут быть проблемы.

Видна тонкая полоска смазки, проступающей между корпусом и шаром пальца, значит внутри наконечника смазка есть, но не мешало бы и сверху заполнить пространство. Наверное, предполагается самостоятельная шприцовка перед установкой. Имеется пластиковая втулка, скорее всего она служит ограничителем для пыльника, чтобы он не проминался при монтаже.

Рулевые наконечники УАЗ Патриот

Рулевой механизм является одним из важнейших систем каждого автомобиля. На внедорожнике УАЗ Патриот исправность рулевого управления влияет прямым образом на безопасность водителя и пассажиров. В конструкцию рулевого механизма входят рулевые наконечники, отвечающие непосредственно за процесс поворота колес под необходимым углом. Такие устройства позволяют маневрировать, что повышает уровень безопасности автомобиля. В случае выхода из строя рулевой тяги, автомобиль становится неуправляемым и не может подлежать дальнейшей эксплуатации

В данном материале уделим внимание рулевым наконечникам внедорожника УАЗ Патриот и рассмотрим их назначение, конструкции, основные виды неисправностей, а также процесс замены

Конструкция поворотного кулака

Самая широко распространенная конструкция поворотного кулака — это так называемый «прямой крест». Хотя большинство из них выглядят почти одинаково, но имеются различия в размерах. Один может быть чуть больше, другой — чуть меньше.

Изготавливается кулак поворотный обычно из стали. Благодаря этому материалу столь важная деталь способна выдерживать колоссальные нагрузки. Но при всем этом, чем легче будет деталь кулака, тем лучше будут амортизация и управляемость. Поэтому конструкторы стараются получить оптимальное соотношение веса к прочности.

Посадочные места на автозапчасти специально предназначены для крепления грязезащитных колец, которые не позволяют проникать в подшипник ступицы всевозможному мусору. Корпус устроен таким образом, чтобы на него было удобно привинчивать элементы подвески.

Неисправности и ремонтные работы

Часто встречающиеся неисправности переднего моста УАЗ и возможный ремонт:

1. Протечка смазочных жидкостей. Проверить трубки и соединяющие элементы на наличие механических повреждений — манжеты и фланец на функциональность, емкость с маслом на оптимальный уровень жидкости.
2. Высокий износ крепежных деталей.
3. Дефекты подшипников, вызванные использованием автозаводом материала низкого качества.
4. Поломка зубьев полуосей. Регулировка не поможет, необходимо заменить детали.
5. Механические дефекты балки.
6. Износ элементов. Ситуация решается заменой на новые запчасти.
7. Плохое сцепление подшипников и основных шестерен указывает на необходимость регулировки натяжения.

Ремонт мостов начинают после диагностики и поиска причины проблем в функционировании механизма, которые отличаются разнообразием:

• неисправны комплектующие трансмиссии заднеприводного автомобиля из-за регулярного передвижения по сложному рельефу;
• использование расходных и смазочных материалов неподходящего качества;
• отсутствие контроля давления в шинах может привести к поломкам вала и подшипников.

Чаще всего автовладельцы сталкиваются с нарушением осевого пространства шкворней, их выбивает из необходимого положения. Для диагностики необходимо домкратом приподнять переднюю часть транспорта и подвигать колесо в вертикальной плоскости. Наличие осевого люфта говорит о необходимости настройки зазора шкворней.

Как отрегулировать мосты

Отрегулировать мосты УАЗ можно самостоятельно. Для этого потребуется ряд инструментов и хорошее знание механизма. Доступ к необходимым деталям и агрегатам возможен после демонтажа конструкции и разъединения частей картера. Первым признаком необходимости настройки редуктора служат сильный шум и сбои в работе детали. Подобные работы требуются после диагностики состояния мостов. Регулировка включает в себя ряд мероприятий.

Когда необходима замена рулевые наконечников

Когда необходима замена рулевые наконечников

На то, что рулевые наконечники неисправны, могут указывать некоторые признаки. К ним относятся:

• Когда колеса попадают в яму, появляется скрежет.
• Появляется люфт. Неисправность рулевого наконечника определяется возникновением люфта при горизонтальном покачивании.
• Во время движения машину тянет влево или вправо.
• Появление нехарактерных шумов и звуков.
• С трудом вращаются ведущие колеса.

Причинами выхода из строя наконечников тяг могут быть дороги невысокого качества, механические удары, стиль и скорость вождения. В среднем без поломок такие детали проходят около 50 тысяч км. После этого рекомендуется их проверить, даже при отсутствии неисправностей. Чаще всего изнашиваются шарнирные конструкции. При эксплуатации автомобиля нарушается герметичность пыльника, внутрь него попадают вода и пыль. В основном, по этой причине деталь и выходит из строя.

Часто также деталь ломается при наезде на камень или попадании колес в яму. В этом случае может пострадать вся подвеска автомобиля

После каждой такой ситуации важно проводить технический осмотр автомобиля

Диагностика рулевого механизма:

1. Автомобиль нужно загнать точно по центру смотровой ямы, чтобы можно было дотянуться до шарниров. При слишком узкой яме машину переставляют два раза, сдвигая сначала в одну сторону, затем в другую.
2. Под задние колеса поставить противооткатные приспособления, колеса зафиксировать.
3. Взяться рукой за тягу как можно ближе к наконечнику и раскачивать шарнир вверх и вниз.
4. Если сопротивление небольшое и упругое, это говорит о том, что критические зазоры отсутствуют. Значительный люфт ощущается сразу.
5. Несколько раз повернуть тягу. Если она движется без труда, стоит поменять наконечник.
6. Необходимо проверить целостность пыльников. Порыв в резиновом чехле легко обнаружить, через него выдавливается густая смазка.

Смазка шарниров рулевых тяг

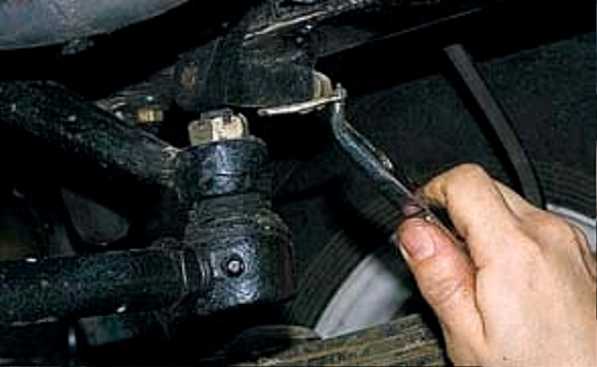

Очищаем от грязи пресс-масленку шарнира рулевой тяги

Шприцем нагнетаем смазку Литол-24 или ШРБ-4 в шарнир рулевой тяги до выхода смазки из-под уплотнений

Таким же образом смазываем три других шарнира

Если пресс-масленка забита, то:

Ключом на 8 откручиваем пресс-масленку, промываем ее в керосине и проверяем подвижность ее шарика, нажимая не него шилом

Неисправную пресс-масленку заменяем

Снятие рулевых тяг

Устанавливаем автомобиль на подъемник или смотровую канаву

Очищаем тяги от грязи и наносим на гайки крепления рулевых тяг проникающую жидкость WD-40

Расшплинтовываем гайку крепления рулевого пальца к сошке

Откручиваем ключом на 22 гайку рулевого пальца

Гайка должна легко вращаться от руки. Для этого «прогоняем» гайку по резьбе несколько раз

Наживляем гайку на два витка резьбы от руки

Лопаткой монтажной отжимая тягу вниз, ударами молотка по рулевой сошке выбиваем из нее рулевой палец

Таким же образом выбиваем второй палец рулевой тяги

Откручиваем гайки и снимаем тягу сошки с автомобиля

Также снимаем тягу трапеции

Снимаем с пальцев тяг элементы уплотнения: пружинный колпачок, защитное кольцо, верхнюю и нижнюю сферические шайбы

Устанавливаем тяги в обратной последовательности

Тягу сошки устанавливаем масленками вперед по ходу автомобиля, а тягу трапеции — масленками назад

Замена шарниров рулевых тяг

Снимаем рулевую тягу сошки, как указано выше

Измеряем расстояние между осями рулевых шарниров

Ключом на 27 откручиваем контргайку шарнира, удерживая ключом на 27 тягу за шестигранник

Выкручиваем шарнир с контргайкой из тяги

Зажимаем второй шарнир в тиски, ключом на 27 откручиваем тягу

При сборке тяги заворачиваем шарнир в тягу со стороны шестигранника до упора и, переставив контргайку на новый шарнир, заворачиваем его с другой стороны тяги, выставляя требуемое расстояние между осями шарниров, после чего затягиваем контргайку. При этом оси пальцев шарниров должны находиться в одной плоскости.

Шарниры рулевой тяги трапеции заменяем аналогично, после чего регулируем схождение колес

Блог про Уаз

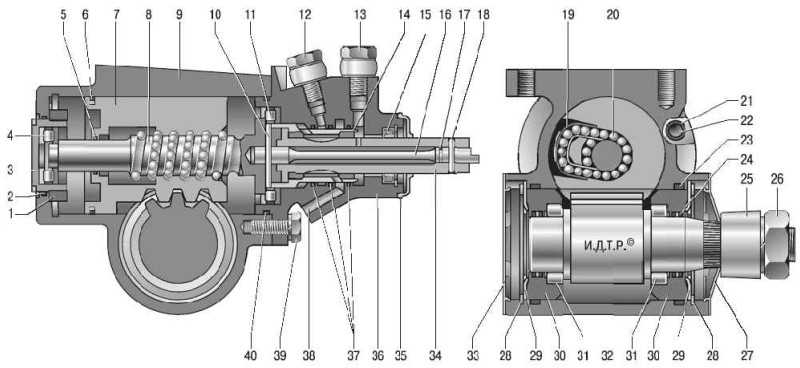

Рулевое управление Уаз Хантер состоит из рулевого механизма с гидроусилителем, рулевой колонки с рулевым и карданным валом, рулевого колеса и рулевого привода которые включает в себя две рулевые тяги, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. Вал рулевого управления установлен в трубе рулевой колонки на двух подшипниках и передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

Рулевой механизм типа винт — шариковая гайка — сектор, установлен в подкапотном пространстве, картер рулевого механизма прикреплен к раме болтами. Соединения шлангов с рулевым механизмом уплотнены медными шайбами. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости.

Для автомобилей Уаз-315195 Хантер с двигателем ЗМЗ-409.

Рулевая трапеция состоит из сошки, тяги сошки рулевого управления и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, которые имеют разное направление резьбы в зависимости от стороны установки, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

Рулевое управление Уаз Хантер с гидроусилителем руля, принцип работы.

Винт рулевого механизма при вращении рулевого колеса вворачивается или выворачивается из гайки-поршня, которая, в свою очередь, перемещается вместе с золотником. Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок гидроусилителя по отводящему шлангу.

В гидроусилителе руля давление рабочей жидкости создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя. Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.

Шум в системе гидроусилителя руля Уаз Хантер.

При повороте передних колес вправо или влево до упора в системе гидроусилителя руля возможно появление шума или гула, который возникает по причине выхода насоса гидроусилителя на максимальное давление. Такой шум или гул является характерным признаком работы насоса и не влияет на работоспособность рулевого управления в целом.

Рулевые механизмы Уаз Хантер с гидроусилителем.

Рулевое управление Уаз Хантер в зависимости от комплектации автомобиля и его года выпуска могло комплектоваться рулевыми механизмами винт — шариковая гайка — сектор с гидроусилителем, производства ИНМАШ, город Стерлитамак или БЗАГУ, город Борисов, двух видов, отличающихся по типу распределителя : вал-золотник или вал-ротор.

На автомобилях с рулевым механизмом 31519-3400011-10 карданный шарнир крепится к валу рулевого механизма болтом, а на рулевом механизме 31519-3400011-20 : клином с шайбой и гайкой.

Отказ гидроусилителя руля на Уаз Хантер.

При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на руле заметно возрастает. При отсутствии масла в системе гидроусилителя из-за повреждения насоса или разрушения шлангов, необходимо снять ремень привода, в противном случае возможно заклинивание насоса гидроусилителя и обрыв ремня.

При снятом ремне привода насоса на Уаз Хантер с двигателем ЗМЗ-409 необходимо контролировать температуру охлаждающей жидкости, так как вполне возможен перегрев двигателя. Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременному износу деталей механизма рулевого управления.

Обслуживание рулевого механизма Уаз Хантер с гидроусилителем руля.

Заключается в проверке натяжения ремня привода насоса гидроусилителя, проверке герметичности шлангов и их соединений, проверке отсутствия течей уплотнителей насоса и рулевого механизма, проверке уровня и замене рабочей жидкости в бачке гидроусилителя.

Рабочая жидкость в системе гидроусилителя руля должна соответствовать спецификации Dexron IID. Более подробно процесс замены рабочей жидкости и фильтра в бачке гидроусилителя руля, а так же параметры натяжения ремня привода насоса гидроусилителя руля на Уаз Хантер, изложен в отдельном материале.

голоса

Рейтинг статьи

Какие рулевые наконечники лучше всего выбрать

Рулевая тяга — важная часть российского внедорожника. От правильности управления колесами зависит безопасность отправляющихся в поездку людей. В конструкцию автомобиля входят рулевые наконечники УАЗ Патриот, отвечающие за поворот колес. Устройства помогают маневрировать, избегая столкновений на дороге. При выходе этой детали из строя автомобиль выводится из эксплуатации.

Критерии выбора

Новые элементы выбирают, учитывая следующие моменты:

Внешний вид

Обращают внимание на целостность литого корпуса, правильность формирования резьбы, качество полировки пальца. Если дефекты отсутствуют, изделие производилось по правильной технологии.
Качество пыльника

От этой части зависит срок эксплуатации устройства. Хороший пыльник изготавливается из мягкой, но эластичной резины. Его концы должны плотно соединяться с корпусом и пальцем. Это исключит повреждение системы из-за попадания воды, грязи, дорожных реагентов.
Присутствие, тип и назначение шарнирной смазки. Проверить этот параметр во время покупки не получится. Однако, независимо от бренда, лучшими оказываются элементы, стоящие не менее 200 руб. Детали обрабатываются качественной смазкой, предотвращающей трение.

Такие показатели, как посадка и амплитуда движений пальца, качество уплотнителя оценить визуально сложно. При покупке можно узнать, насколько легко вращается стержень. В качественной детали для смещения пальца приходится прикладывать выраженные усилия.

Инструкция по замене рулевых наконечников на УАЗ Патриот

После подготовки инструментов выполняют следующие действия:

1. Раскручивают гайку, удерживающую палец шарнира. Для этого используют плоскогубцы.
2. Расслабляют контрирующую шайбу рулевого наконечника. Снимают гайку, удерживающую палец в корпусе.
3. Устанавливают ключ для удаления шарниров. Выводят палец из поворотной части. После этого извлекают заменяемую деталь из рулевой тяги, попутно считая число оборотов. Это исключит дальнейшее изменение угла наклона колес.
4. Убеждаются в наличии емкости для масла на новом элементе. Если она отсутствует, устанавливают старую масленку.
5. С помощью шприца заливают в корпус смазку.

Остается разместить наконечник в посадочном гнезде, установить снятые детали в обратном порядке.

Замена рулевой тяги

Почти год назад выполнялся завал кастора. Многие сталкиваются с проблемой, что при вывороте колес вправо, длинная рулевая тяга встречается с кронштейном короткой (исправлено) тяги Панара и получается изгиб.

Мы — не исключение, тяга гнулась — снимали выправляли, далее снова гнулась — снова правили… Так наверное раза 4 повторялось. Ну и на 8-мартовских выходных пробивая дорогу в снежной целине на даче (внезапно понадобился прицеп, оставленный там с осени) очередной раз она погнулась :).

Ну, плавали, знаем и уже давно была припасена запасная

Хочется сказать, что новая тяга ниразу не была в эксплуатации, но такое ощущение, что один из наконечников б/у (просто покрашен)

Рулевые наконечники УАЗ Патриот

Рулевой механизм является одним из важнейших систем каждого автомобиля. На внедорожнике УАЗ Патриот исправность рулевого управления влияет прямым образом на безопасность водителя и пассажиров. В конструкцию рулевого механизма входят рулевые наконечники, отвечающие непосредственно за процесс поворота колес под необходимым углом.

Такие устройства позволяют маневрировать, что повышает уровень безопасности автомобиля. В случае выхода из строя рулевой тяги, автомобиль становится неуправляемым и не может подлежать дальнейшей эксплуатации.

В данном материале уделим внимание рулевым наконечникам внедорожника УАЗ Патриот и рассмотрим их назначение, конструкции, основные виды неисправностей, а также процесс замены

Назначение и конструктивные особенности

Наконечник выполняет функцию передачи усилия от рулевой колонки к колесам. Именно благодаря наличию рулевых тяг происходит такой процесс, как поворачивание передних колес автомобиля УАЗ Патриот.

Конструкция наконечника представляет собой деталь, состоящую из следующих элементов:

• корпус;
• пыльник;
• шаровой палец;
• подшипник из полимера.

Ниже представлен вид рулевых тяг автомобиля УАЗ Патриот.

В конструкции автомобиля УАЗ Патриот, так же как и в некоторых другиханалогичных автомобилях используется две рулевые тяги. Тяги приобретаются в комплекте, да и замена их осуществляться должна также комплектом. Так как устаревшая деталь попросту может выйти из строя во время управления автомобилем, что повлечет за собой череду непредвиденных обстоятельств.

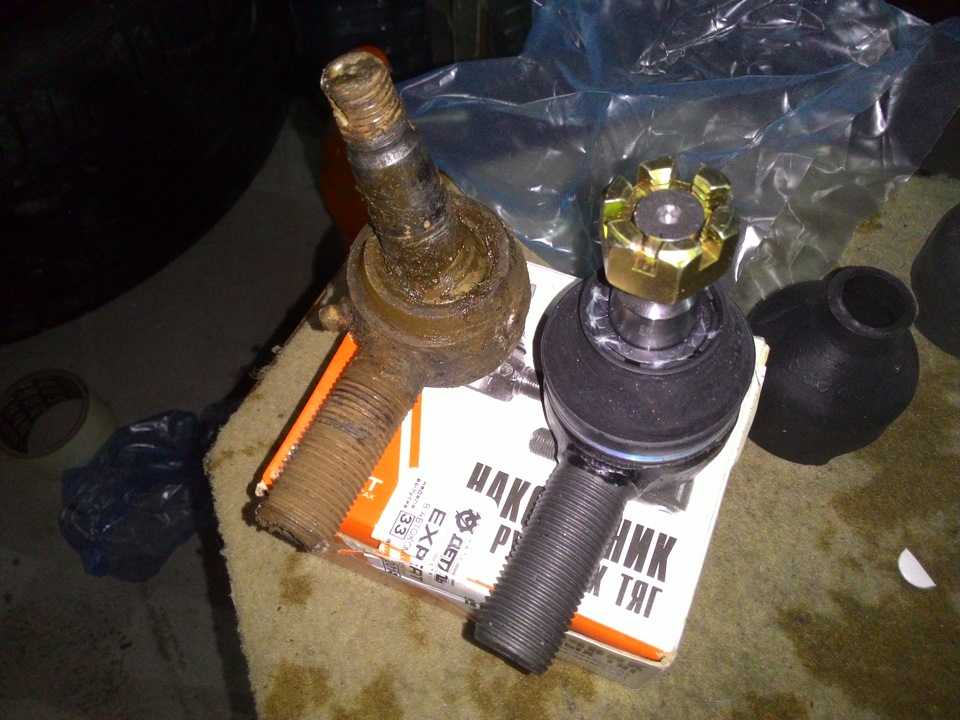

Наконечники тяг относятся к деталям, которые имеют достаточно быструю изнашиваемость, а значит, при возникновении неисправностей требуют проведения замены. Ремонту они не подлежат, мало того, порой возникают проблемы с процессом демонтажа, поэтому после прихода в негодность обязательно происходит замена деталей на новые. Как производится замена, рассмотрим ниже.

Какие наконечники лучше установить на замену старых? Для внедорожника УАЗ Патриот чаще всего рекомендуют изделия марки «АДС», отличающиеся своим качеством и прочностью конструкции. Стоимость комплекта изделий составляет примерно 2000 рублей.

Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

Рулевая тяга имеет намного больший срок службы, чего не сказать о наконечниках. В материале о рулевых тягах на данном сайте можно узнать подробнее о конструкции и последовательности ремонтных работ. Определить неисправность наконечников можно по следующим признакам:

• машина на дороге плавает влево вправо;
• люфт руля;
• наблюдение скрежета во время движения по неровным дорогам;
• стуки при повороте руля;
• возникновение сбоев при выставлении углов развала и схождения колес.

На продолжительность службы наконечников тяг автомобиля УАЗ Патриот влияют следующие факторы: качество дорог, по которым эксплуатируется автомобиль, скорость движения, стиль вождения и состояние самого механизма.

https://www.youtube.com/watch?v=gWmCjR1VFq8

Многие умельцы стремятся починить изделия самостоятельно, что влечет зачастую выход изделий из строя через короткий промежуток времени. Поэтому не рекомендуется пытаться починить изделия с помощью подручных средств, так как от исправности данных устройств зависит безопасность пассажиров, водителя и встречных автомобилистов.

Приблизительный или средний срок службы данных механизмов на внедорожнике составляет около 40-50 тысяч км, после чего даже если не обнаруживаются неисправности изделий, все равно рекомендуется провести их проверку.

Основная причина неисправности данных устройств заключается непосредственно в износе шарнирной конструкции. В процессе эксплуатации пыльник имеет свойство нарушения герметичности, в результате чего происходит проникновение воды и пыли внутрь изделия.

Эти негативные факторы и приводят к основной причине износа механизма и в последующем к необходимости замены.

Не менее существенным фактором выхода из строя данного устройства, является наезд на серьезный вид препятствия (камень или при попадании в яму).

В результате осуществляется негативное воздействие не только на наконечники тяг, но также на всю подвеску автомобиля в целом.

Поэтому очень важно после каждого удара осуществлять профилактические технические осмотры деталей подвески и не только. Как осуществляется замена наконечников тяг, рассмотрим далее

Регулировка рулевого механизма УАЗ 31519

1. Снимите рулевой механизм (см. «Замена рулевого механизма»).

2. Закрепите рулевой механизм в тисках таким образом, чтобы нагнетательное и сливное отверстия (отверстия под штуцера) были внизу.

Рис. 8.4. Рулевой механизм с гидроусилителем (3162-3400011) (вариантное исполнение): 1 – регулировочная гайка; 2, 4, 7, 8, 9, 21, 23, 32, 35 – уплотнительные кольца; 3, 10 – упорные подшипники; 5 – винт; 6 – рейка-поршень; 11 – подшипник; 12 – корпус распределителя; 13 – манжета; 14, 18 – стопорные кольца; 15 – защитное кольцо; 16 – шариковод; 17 – шарики; 19 – крышка защитная нижняя; 20 – картер; 22 – крышка защитная верхняя; 24 – ролики; 25 – контргайка; 26 – болт стопорный; 27 – опоры вала сошки; 28 – вал сошки; 29 – сошка; 30 – гайка сошки; 31 – вал-золотник; 32 – обратный клапан; 33 – болт-штуцер сливного шланга; 34 – обратный клапан

4. Нажмите рукой на ротор или вал-золотник вдоль оси и покачайте сошку 25 (см. рис. 8.3) или 29 (см. рис. 8.4). Если при этом ощущается осевое перемещение ротора или вала-золотника, необходимо отрегулировать натяг упорных подшипников 4 и 11 (см. рис. 8.3) или 3 и 10 (см. рис. 8.4).

5. Для регулировки упорных подшипников бородком и молотком выправьте буртик стакана 3 (см. рис. 8.3) или регулировочной гайки 1 (см. рис. 8.4), закерненный в пазы стенки картера.

Старайтесь не наносить чрезмерно сильные удары.

6. Устраните зазор, поворачивая стакан или гайку по часовой стрелке.

7. Проверьте момент проворачивания ротора или вала-золотника в упорных подшипниках, он должен быть 2 Н·м (0,2 кгс·м).

8. Если в среднем положении вала сошки при покачивании за сошку ощущается зазор, отрегулируйте зубчатое зацепление, для чего отверните гайку 26 (см. рис. 8.3) или 30 (см. рис. 8.4) и снимите сошку.

9. Снимите верхнюю и нижнюю 27 и 33 (см. рис. 8.3) или 22 и 19 (см. рис. 8.4) защитные крышки.

10. Снимите стопорные кольца 28 (см. рис. 8.3) и регулировочные шайбы 29. Ослабьте затяжку контргаек 25 (см. рис. 8.4) и отверните стопорные болты 26 на два-три оборота.

11. Выпрямите регулировочные шайбы 29 (см. рис. 8.3).

12. Поворачивая одновременно опоры 30 (см. рис. 8.3) или 27 (см. рис. 8.4) вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку проводите в положении вала сошки, соответствующем среднему положению зубчатого сектора.

13. Проверьте момент проворачивания вала сошки, он должен быть в пределах 35–45 Н·м (3,5–4,5 кгс·м) при переходе через среднее положение.

Если после регулировки натяга подшипников зазор в зубчатом зацеплении устранить не удается, значит, зазор вызван износом шариковой передачи. В этом случае рулевой механизм подлежит ремонту в специализированной мастерской.

14. Установите регулировочные шайбы 29 (см. рис. 8.3) и стопорные кольца 28, загните один из усиков в обеих регулировочных шайбах в паз опоры вала сошки.

15. Заверните стопорные болты 26 (см. рис. 8.4) и контргайки 25 моментом 8–10 Н·м (0,8–1,0 кгс·м).

16. Установите детали в порядке, обратном снятию.

17. Удалите воздух из системы гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления»).

Видео про «Регулировка рулевого механизма» для УАЗ 31519

Регулировка рулевого механизма уаз Хантер

https://youtube.com/watch?v=KXja4Cj4Xlk

УАЗ — Ремонт рулевой колонки (рулевой редуктор)

Рулевой редуктор УАЗ 469

Итоги

Выводы мы делали на основании следующих критериев: 1. Надежность конструкции 2. Качество изготовления компонентов, сборки, наличие смазки, защита от попадания влаги, закалка пальца. 3. Открытость производителя, гарантия 4. Соотношение цена/качество

В результате сравнений финалистами были признаны «Metalpart» и «Pekar», как наиболее отвечающие этим требованиям. «Metalpart» несомненный плюс капролоновая втулка и водоотталкивающая смазка. Закалка. «Pekar» и «Fenox» надежная добротная конструкция, присутствует закалка пальцев, но маловато смазки и «Fenox» значительно дороже прочих. «Автокомпонент» (АДС) неплохие наконечники, присутствует закалка, гарантия 4 года. Но старая конструкция, которая будет требовать постоянного внимания, подтяжки и смазки.

Удачных Вам дорог! И напоминаем: что к выбору и обслуживанию рулевого механизма надо подходить очень ответственно, поскольку от этого зависит Ваша безопасность!

Источник статьи: http://www.uazbuka.ru/steering/steering_tip_review.html
