Как снять ступицу переднего колеса ваз 2115

Замена передних ступичных подшипников (автомобиль ВАЗ 2108, 2109, 2110, 2114, 2115)

Ступичные подшипники в редких случаях неожиданно выходят из строя, что влечет за собой ремонт авто ВАЗ. Обычно, при критическом износе, появляется посторонний шум со стороны колеса и наблюдается повышенный нагрев ступицы. Проверить достаточно легко. Необходимо проехать не менее 5 км без активного торможения, прикоснутся к ступице и, если она будет настолько горяча, что не удержать руку (более 65 оС), значит, ступичный подшипник изношен, и необходимо срочно его заменить.

На автомобиле установлены двухрядные шариковые подшипники. Они не требуют смазки и регулировки зазоров в процессе эксплуатации

Недопустимо подтягивать ступичную гайку для уменьшения зазора в подшипнике.  Обратите внимание, установленный ступичный подшипник разрушается при снятии ступицы

Замена передних ступичных подшипников происходит следующим образом.  Под заднее колесо ставим противооткатные упоры.  Снимаем защитный колпачок, узким зубилом расправляем вмятый буртик гайки ступицы. Далее ключом на 30 «срываем» гайку ступицы и немного ослабляем ее, но не откручиваем.

Откручиваем колесные болты и снимаем колесо. Снимаем направляющую тормозных колодок с суппортом (ключ на 17). Перед тем как снять суппорт разжимаем тормозные колодки.  Суппорт подвешиваем к кузову с помощью проволоки, таким образом, чтобы он висел на проволоке, а не тормозном шланге.

Далее снимаем тормозной диск, для чего откручиваем два направляющих штифта (ключ на 12) и легкими ударами резинового молотка (или через мягкую проставку) сбиваем тормозной диск.

После чего полностью откручиваем гайку подшипника ступицы и снимаем шайбу.

Пропускаем два болта (М12х1,25х130) через два диаметрально противоположных отверстия в тормозном диске и вкручиваем болты в отверстия ступицы на всю глубину резьбы. После чего резко ударяя тормозным диском по головке болтов, сдергиваем ступицу.  Хорошо подходят болты крепления головки блока цилиндров. Кроме того, вместо тормозного диска можно использовать колесо.

Откручиваем два болта крепления шаровой (ключ на 17). И выводим наружный шарнир из отверстия ступицы.  Далее поворачивая ступицу, через выколотку из мягкого металла, выбиваем  ступицу из поворотного кулака.

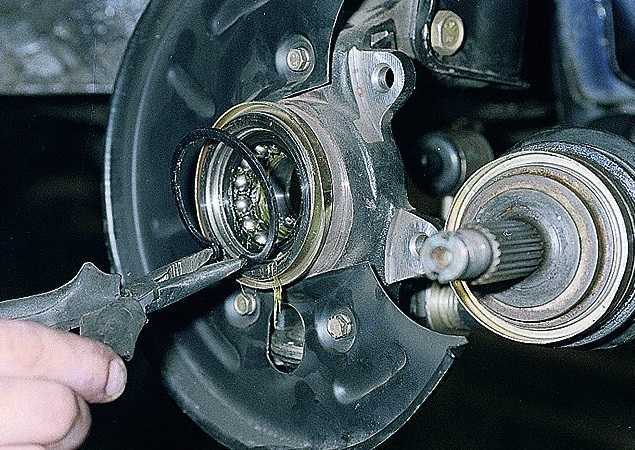

Далее снимаем стопорное кольцо и с помощью съемника выпресовываем подшипник. При этом болт съемника должен давить на внутреннее кольцо подшипника через шайбу изнутри кулака. В результате подшипник останется на съемнике.

Предварительный  нагрев кольца может существенно облегчить снятие.  Для этого обычно используют портативную газовую горелку (аккуратно, соблюдайте правила пожарной безопасности).  Также применяют паяльник, болгарку и т.д. Главное, чтобы кольцо разогрелось сильнее ступицы.

Обратите внимание. Съемник необходимо расположить таким образом, чтобы его большая шайба опиралась на поворотный кулак

Это необходимо для исключения повреждения грязезащитных колец поворотного кулака. Кроме того усилие на подшипник необходимо передавать по наружному кольцу. Для этого можно использовать наружное кольцо от старого подшипника.

После запрессовки подшипника устанавливаем стопорное кольцо и приступаем к запрессовке ступицы. Ее также желательно немного разогреть. При запрессовке шайбы съемника должны упираться во внутреннее кольцо подшипника и ступицу.

Затягивать ступичную гайку необходимо на автомобиле, стоящем на колесах.  Усилие затягивания гайки составляет 23-25,2 кгс*м. Обязательно застопорите гайку, замяв буртик. Ремонт автомобиля ВАЗ окончен.

Инструмент, необходимый для замены переднего ступичного подшипника: головка на 30, вороток, ключ на 17, съемник для ступичных подшипников, динамометрический ключ, портативная газовая горелка, молоток, зубило, надфиль, плоская отвертка, универсальный съемник, съемник стопорных колец, оправка из мягкого металла.

Какой подшипник выбрать

Как правило, в передней ступице встречаются конические однорядные подшипники роликового типа. Механизмы посложнее чаще всего используются на переднеприводных автомобилях. Такие подшипники способны выдержать огромные нагрузки, но и цены на них заметно отличаются. Подшипники ступицы закрытого типа проще в эксплуатации — при изготовлении в них заливают смазочный состав и не будет необходимости в замене. Они полностью герметичные и разобрать их нельзя. Открытые роликовые подшипники требуют постоянного ухода. Если за состоянием подшипников постоянно следить, то передние ступичные подшипники вполне могут прослужить до 130 тысяч километров пробега.

ВАЗ 2115 | Замена подшипника ступицы переднего колеса

1. Снимите колесо и декоративный колпак гайки ступицы колеса.

2. Вновь установите колесо и расконтрите гайку ступицы.

3. Ослабьте затяжку гайки ступицы. Она затянута с большим
моментом, поэтому рекомендуется воспользоваться удлинителем, например
отрезком трубы.

4. Снимите переднее колесо, тормозные колодки и суппорт,
подвесив его на веревке или проволоке к пружине передней подвески
(см. подраздел 7.1.1.).

5. Снимите тормозной диск (см. подраздел
7.1.3.).

6. Выпрессуйте палец шарового шарнира из поворотного рычага
(см. подраздел 6.4.) и отведите рулевую тягу
в сторону.

7. Отметьте положение головки регулировочного болта на кронштейне
стойки. Это поможет при установке стойки приблизительно сохранить
развал колес.

8. Ослабьте затяжку гаек болтов крепления поворотного кулака
к стойке.

9. Отверните два болта крепления шаровой опоры к поворотному
кулаку (под головками болтов установлены плоские и пружинные шайбы).

10. Окончательно отверните две гайки крепления поворотного
кулака к стойке и выньте болты.

11. Окончательно отверните гайку ступицы.

12. Снимите упорную шайбу.

13. Выведите поворотный кулак из кронштейна стойки и…

14. …снимите его в сборе со ступицей с хвостовика наружного
ШРУСа.

15. Зажав поворотный кулак в тиски, выпрессуйте с помощью
соответствующей выколотки…

16….ступицу из поворотного кулака.

17. Если наружная часть внутреннего кольца подшипника осталась
на ступице, спрессуйте ее съемником. Для удобства демонтажа на ступице
есть две специальные выемки.

18. Если необходимо заменить наружное грязезащитное кольцо,
с помощью выколотки сбейте его с поворотного кулака (для замены
подшипника это можно не делать).

19

Осторожно поддев отверткой, снимите внутреннее грязезащитное
кольцо.. 20

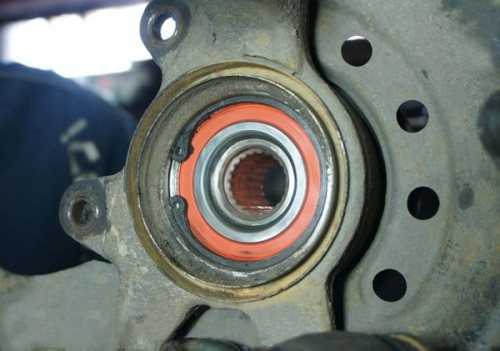

Снимите стопорные кольца с обеих сторон поворотного
кулака.

20. Снимите стопорные кольца с обеих сторон поворотного
кулака.

21. Установив приспособление с соответствующей оправкой,
выпрессуйте подшипник из кулака.

22. Очистите от грязи ступицу и…

23. …поворотный кулак.

24. Выбейте молотком поврежденные шпильки крепления колеса
и запрессуйте новые.

25. При замене поворотного кулака снимите с него поворотный
рычаг, отвернув болт крепления, и установите рычаг на новый кулак.

26. Установите наружное стопорное кольцо в проточку поворотного
кулака.

27. Запрессуйте с помощью соответствующей оправки новый
подшипник в поворотный кулак, прикладывая усилие только к наружному
кольцу подшипника с внутренней стороны кулака. Не забивайте подшипник
– он может разрушиться.

28. Установите внутреннее стопорное кольцо.

29. Запрессуйте внутреннее грязезащитное кольцо с помощью
стакана приспособления.

30. Запрессуйте наружное грязезащитное кольцо с помощью
подходящей оправки.

31. Установите в поворотный кулак ступицу и приспособление
с соответствующей оправкой (чтобы приложить усилие к внутреннему
кольцу подшипника) и…

32. …запрессуйте ступицу во внутреннее кольцо подшипника.

33. Установите поворотный кулак в порядке, обратном снятию.
При этом поверните регулировочный болт так, чтобы совпали ранее
сделанные метки, и, удерживая его в этом положении от проворачивания,
затяните гайку его крепления.

34. При сборке используйте новую гайку ступицы или гайку
с другого колеса (чтобы старая замятая часть а буртика гайки
при кернении не попадала в паз б хвостовика наружного ШРУСа).

35. После установки автомобиля на землю окончательно затяните
гайку ступицы, законтрите ее и установите декоративный колпак.



Как снять подшипник сняв поворотный кулак с машины, достоинства и недостатки

При снятии с автомобиля поворотного кулака, замена подшипника существенно проще и удобнее, однако можно нарушить регулировку развала транспортного средства. Перед откручиванием болтов, которые крепят к стойке поворотный кулак, следует поставить две метки. Одна метка метит положение к стойке регулировочного болта, а вторая — положение к стойке поворотного кулака. Во время сборки следует добиться совпадения данных меток.

Даже если первоначальной точности не получиться добиться, то погрешность будет минимальна. Данный способ хорошо подходит водителям, которые меняют не только подшипник передней ступицы, а и производят ремонт ходовой — замена рулевых наконечников, сайлентблоков рычагов, шаровых опор и так далее.

Как проверить подшипник ступицы на ВАЗ 2109?

Проверить подшипник передней ступицы можно так. Поднимите домкратом переднее колесо, покачайте руками, проверти осевое биение, если колесо будет качаться, значит подшипник надо менять. Если не качается, крутаните колесо, слушайте, хороший подшипник будет издавать однотонный звук, а если услышите слабые щелчки значит, подшипник надо менять. Также можно определить плохой подшипник не поднимая колеса, признаки такие, на мелких кочках есть стук в колесе, при движении если бросить газ руль начинает тянуть в сторону. Но не всегда виноват подшипник когда руль начинает уводить в сторону, может раскрутились гайки на растяжке рычага подвески, или большой износ резиновых втулок в кронштейне крепления растяжки (крабе), или в рычаге подвески, либо подпущенное колесо, либо неправильный развал колес.

Также может стучать шаровой из за износа, проще проверить подшипник колеса поняв машину на домкрате.

Фото. Передний подшипник ступицы ВАЗ 2108-2112. Маркировка подшипника КТ 100505, ВАЗ-2108 3103020.

Инструкция по замена ступичного подшипника

Замена заднего ступичного подшипника на Ваз 2114 осуществляется так:

Ослабьте колесные болты и ступичную контргайку перед тем, как поднять автомобиль.
Поднимите автомобиль с помощью домкрата. Скрутите до конца гайку ступицы и снимите колесо. Открутите крепежные болты на барабане.
Снимите барабан. Если он приржавел, предварительно обработайте место соединения с помощью WD-40. Если и после этого барабан не поддается, используйте длинные шпильки. Вкрутите их в отверстия и поочередно затягивайте до тех пор, пока запчасть не сдвинется с места

Можно осторожно помогать молотком, постукивая им с обратной стороны.
Разогните стопор и открутите контргайку. Если она идет туго, воспользуйтесь удлинителем для ключа.
С помощью универсального съемника спрессовываем ступицу.

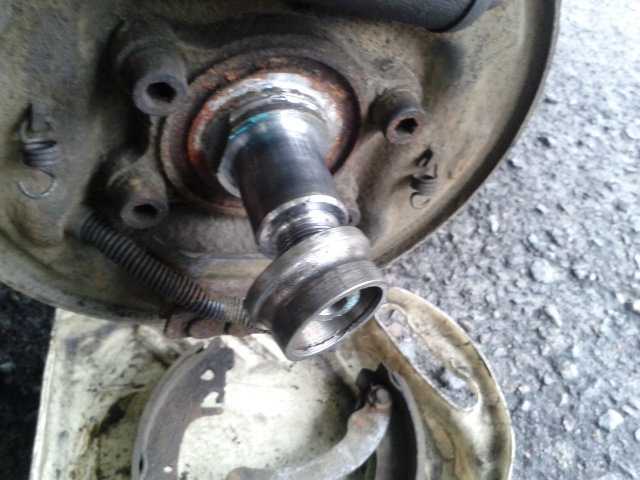

На валу остается внутренняя обойма, а в корпусе наружная часть подшипника

Если параллельно вы хотите заменить колодки, нужно снять крепления полуоси.
Теперь наступило время демонстрировать механизм целиком.
Как правило к щитку тормозов прикипает задняя часть оси. Для демонтажа придется воспользоваться молотком.
Снимаем обойму подшипника ступицы универсальным съемником. Если тормозную систему менять не нужно, эту операцию можно выполнить прямо на полуоси автомобиля.
Кладем ступицу на кирпичи или бруски, как показано на фото. Молотком выбиваем старый задний ступичный подшипник.
Обязательно уберите грязь, промойте ступицу в бензине. Очистите подобным образом и полуось. Используйте густую смазку для обработки посадочной поверхности. Поставьте новый подшипник на ступичное отверстие. Монтажные фаски помогут избежать перекосов.
Рукой нажмите на подшипник и вдавите его примерно на 3 миллиметра. Поставьте сверху старый подшипник.
Боковой частью молотка осторожно забейте деталь внутрь. Если процесс идет тяжело, можно охладить подшипник в морозилке, а ступицу разогреть.
Когда подшипник задней ступицы займет свое место, можно устанавливать стопорное кольцо. Для этого используются круглогубцы. Не забудьте предварительно смазать ось.
Аккуратно наживите собранные механизм на цапфу. Следите, чтобы избежать перекосов. Затем наденьте на резьбу шайбу и накрутите контргайку ступицы.
С помощью гайки запрессуйте ступицу на ось. Момент затяжки: 220 Н*М. Поставьте барабан, закрепите его и прикрутите шасси.

Как видите, замена подшипника — занятие довольно сложное и длительное. Необходимо иметь специальный инструмент. Иногда проще обратиться за помощью в автосервис.

Пошаговая замена

1. Ставим на домкрат нужное колесо и снимаем.

2. Развальцовываем ступичную гайку.

3. Ставим колесо и включаем передачу. Берем головку на тридцать и срываем ступичную гайку.

4. Снимаем колесо и полностью выкручиваем ступичную гайку.

5. Выворачиваем 2 болта крепежа тормозного суппорта ключом на семнадцать.

Болты располагаются сзади суппорта.

6. Разводим колодки и снимаем суппорт. Чтобы не мешал, привязываем его к стойке.

7. Выворачиваем 2 болта крепежа тормозного диска и снимаем. Гайки на двенадцать.

8. Выворачиваем 2 болта крепежа шаровой. Болты на семнадцать.

После откручивания болтов, вынимаем палец шаровой из ступицы.

9. Подтягиваем ступицу на себя и вынимаем полуось из ступицы.

10. Вынимаем плоскогубцами шплинт и откручиваем гайку крепежа пальца рулевого наконечника.

11. С помощью съемника выдавливаем палец.

12. Выворачиваем стойку и выбиваем ступицу из подшипника. Я взял головку на девятнадцать и использовал как наставку. Можете придумать что-то другое.

14. Устанавливаем съемник и выдавливаем подшипник. Инструкция по пользованию съемником есть на коробке.

15. Подковыриваем и снимаем пыльник со ступицы.

16. Выпресовываем обойму подшипника которая осталась на ступице.

17. Монтируем внутреннее стопорное кольцо.

18. Смазываем посадочное место подшипника. Это облегчит запрессовку.

19. Монтируем наш подшипник в съемник и запресовываем.

20. Монтируем внешнее стопорное кольцо.

21. Монтируем пыльник ступицы.

22. Так же съемником запресовываем ступицу в подшипник.

23. Собираем все обратно. Если забыли что за чем идет, смотрим видео.

Как проверить

Прежде чем приступать к замене переднего или заднего подшипника вашей ступицы, советуем провести простую проверку работоспособности этого узла. Это позволит точно определить виновника неисправности и убедиться в реальной потребности замены элементы.

Есть два способа проверки, каждый из которых имеет свои нюансы.

Способ проверки	Что делать
После длительной поездки дотроньтесь до участка колеса, откуда идет посторонний шум	Если участок горячий по сравнению с другой стороной, подшипник требуется заменить
Поднимите авто, открутите колесные болты, поднимите сторону, которую проверяете. Покачайте колесо с большим усилием	Если звук глухой, попросите второго человека нажать на тормоз и повторите процедуру. Если шума нет, подшипник подлежит замене

Разновидности узловых конструкций

Узловая конструкция соединяет вал, поворотный кулак и колесо. Единый корпус узла формируется за счет технологии прессования, использующейся для надежной фиксации подшипника в ступице. Она же применяется для закрепления в кулачковом механизме. Альтернативный вариант – соединение через фланец.

Траектория вращения и размещение компонентов обусловили классификацию на следующие виды:

1. Двухрядные шариковые (роликовые) подшипники. Относятся к первому поколению HUB I. Конструктивно представлены наружной обоймой, объединяющей 2 блока шариков или роликов, и внутренней, разделенной на 2 зоны. Для герметизации, предотвращающей попадание воды, пыли и прочих загрязнений, в комплектацию устройства включен сепаратор с уплотнительными кольцами.
2. Ступичные узлы из 2 однорядных подшипников. Ими комплектуются передние оси автомобилей с задним приводом и небольшим крутящим моментом (старые версии Fiat, модели УАЗ Патриот, ВАЗ). Обслуживаемые конструкции нужно периодически регулировать и смазывать.
3. Подшипники, совмещенные со ступицей. Представляют 2-е и 3-е поколение HUB II, III. В ступичном корпусе через фланцы закрепляются наружные и внутренние обоймы. Одной стороной соединяются с кулаком, на вторую фиксируется тормозной диск и закручиваются колесные шурупы. Необслуживаемая конструкция устанавливается на ведущих и ведомых колесах.

В узлах 3-го вида подшипники вращаются по внутреннему и наружному кольцу. Дополнительно в механизм встраивают скоростные датчики и ABS.

Детали для замены и необходимые инструменты

На ваз 2114 замена ступичного подшипника происходит посредством подготовленных инструментов и качественных запчастей.

Для начала необходимо приобрести следующие комплектующие:

1. Ступичный подшипник передний.
2. Кольца стопорные ступицы передней.
3. Ступица передняя (не рекомендуется приобретать модель б\у). Она необходима в ситуации, когда допускается чрезмерный износ, либо проворот у водительского места.

Перед тем, как поменять ступичный подшипник на ваз 2114 передний, рекомендуется заранее подготовить следующий набор инструментов:

Балонник

Рожково-накидные ключи 12-24 мм.

Головки торцевые в диапазоне 12-19 мм, вороток

Съемник специальный для ступичного подшипника

Съемник специальный для наконечников рулевых

Чтобы сделать демонтаж колец стопорных:

Отвертки

Карщетка

Плоскогубцы

Большинство обладателей авто стараются самостоятельно изучить инструкцию, как поменять передний ступичный подшипник на ваз 2114, поскольку при обращении к официальным представителям стоимость может варьироваться в диапазоне 4000-6000 рублей. При обращении к частным мастерам, цена снижается до 3000 рублей. Принимая решение узнать, как поменять ступичный подшипник передний на ваз 2114, каждый владелец может сэкономить денежные средства на оплате мастеров. Выполняя последовательно инструкцию, у любого автолюбителя не возникнет сложностей. Кроме того, процедура не отнимает большого количества времени.

Пошаговая замена переднего ступичного подшипника

1. Сначала надо поставить и укрепить переднюю часть автомобиля в подвешенном состоянии, конечно это очевидный минус в данной модели, домкратом не залезть под днище. В этом случае помогут доски, которыми можно приподнять машину повыше и после вставлять вспомогательную установку. Чтобы было безопаснее подставляем под низ пенечки из кирпичей. Далее надо очистить ступичную гайку от ржавчины и грязи с помошью ВДС – 40, чтобы она легче сходила.
2. С гаечным ключом на 30 мм откручиваете гайку и убираете колесо, далее отсоединить шрус приводного вала от ступицы и демонтировпть суппорт вместе с диском. Все снять со ступицы, сначала тормозной цилиндр, выкручиваем направляюще, снять колодки, с кулака которой крепится суппорт тоже нужно снять тем же гаечным ключом, далее снять тормозной диск, перед этим открутив прижимные шпильки, и полностью открутить ступичную гайку и снять корпус. Откручиваем поворотный кулак, здесь лучше использовать балонный г – образный ключ на 17 мм, откручивать им очень удобно.
3. Высвобождаем привод, чтобы легче было вытащить гранату, можно вывернуть руль в сторону, чтобы снять ступицу можно сделать импровизированный съемник из тормозного диска и болтов , которые идут на блог двигателя с копейки, эти болты найти очень трудно, поэтому подойдут строительные. Конечно; это не те болты , которые нам нужны, резьба не соответствует, поэтому лучше брать диаметром меньше. Вставить болты в саму ступицу дело нелегкое, но есть вариант прижимать болты тормозным диском , а сбивать самим колесом. Поэтому плотно прижимаем тормозной диск, чтобы болты встали ровно и обратным молотком вставляем само колесо.
4. Одеваем на болты, ставим по две опорные гайки, чтобы можно было об них нормально приложиться и несколько раз потянув колесо на себя ступица должна выйти с внутренней обоймой подшипника. А внешняя с шариками остается внутри. Убрав лишнее, нужно снять внутреннюю обойму со ступицы подшипника. Для этого берем сьемник и колесо , чтобы легче было ее снимать и ничего не шаталось. На весу будет неудобно, было бы лучше в тисках, поэтому надо прикрутить ступицу к колесу, чтоб хоть как-то ее зафиксировать, и с помощью болта и колеса, обойма легко выйдет. Чтобы снять ступорное кольцо подшипника потребуются круглогубцы.
5. После этого снять внутреннее кольцо – это часть сьемника, которая будет выдавливать подшипник. Поставить его с внутренней стороны, а с внешней стороны гильза, в которую будет выходить подшипник и упорная шайба. Теперь остается только закрутить болт и подшипник будет выходить в гильзу. Здесь может порадовать качество деталей, не самой машины, а самого съёмника. Упорное кольцо, которым выдавливаем подшипник согнуло, так как здесь нужен внешний радиус, и его просто надо перевернуть другой стороной и снова всё поставить назад. Далее снять съёмник и вот он подшипник. Давление там может быть немалое, если увидите, что шайба прилипла к подшипнику и почти выровнилась.
6. Протираем все от грязи и примесей, брызгаем ВДС – 40, чтобы новый подшипник легче заходил. Ставим на место внутреннее ступорное кольцо. Брызгаем также сам подшипник и ровно ставим внутрь и опять используем съёмник , далее просто выжимаем подшипник в поворотный кулак, что очень трудно. Как только подшипник уперся в стопорное кольцо, снимаем съёмник. Ставим внешнее стопорное кольцо, брызгаем ступицу , чтобы её запрессовать все тем же съёмником, только теперь понадобится внутренняя обойма от старого подшипника, чтобы упор осуществлялся именно на подшипник. Ставим внутреннюю обойму от старого подшипника на внутреннюю обойму нового подшипника, чтобы упор осуществлялся именно на подшипник. Затем ставим на место ступицу и с помощью гаечного ключа прикручиваем ее ее ступичными гайками. И далее все делаем в обратном порядке.
7. Есть еще один проверенный способ как заменить подшипник. Когда гайка ступицы на сто процентов выкручена, добраться к подшипнику мешает передняя полуось, которую нужно вынуть из шлицевой части поворотного кулака. Для этой цели будет нужно открутить два болта крепления шаровой опоры, тогда ШРУС свободно может выйти из собственного гнезда. Остается только аккуратно вышибить саму ступицу, здесь лучше воспользоваться деревянной наставкой и молотком. Обычно сильных ударов не нужно, ступица посиживает в поворотном кулаке без всякого натяга и выбивается без особых усилий, хотя бывает , что сил и времени уходит больше.

Как поменять подшипник своими силами

Перед началом работы, стоит внимательно изучить все ее этапы:

1. Домкратим автомобиль со стороны неисправного подшипника, снимает колесо и получив доступ до стопорной гайки наружнего ШРУСа, откручиваем ее с помощью накидной головки на 30 мм. Стоит учитывать, что подвергая высоким нагрузкам, гайка может быть сильно затянута, в этом случае, ставится на место колесо, машина отпускается с домкрата, после чего включаем первую или вторую передачу на КПП и с большим усилием и удлиненным воротком, ее можно будет сорвать.
2. Далее приступаем к демонтажу тормозного цилиндра, для чего понадобится выкрутить два болта его крепежа с внутренней стороны ступицы ключом на 17 мм, и с помощью плоской отвертки, аккуратно отжав колодки от диска, убираем данный узел в сторону.
3. Из поворотного кулака откручиваем гайку крепления рулевого наконечника, и с применением специализированного съемника, выдавливаем его из посадочного места, далее проделываем схожую операцию и с наконечником шаровой опоры, находящейся внизу ступицы
4. Верхняя часть поворотного кулака крепится к амортизационной стойке подвески двумя болтами, нижний из которых является регулирующим сход – развал автомобиля, помечаем его положение и, выкрутив эти болты, снимаем весь ступичный узел. Также снимаем с него тормозной диск, закрепленный на двух винтах.
5. Применяя специализированный съемник, выпрессовываем переднюю ступицу из внутренней обоймы подшипника, далее снимаем стопорные кольца с двух сторон, и этим же съемником, выдавливаем старый подшипник со своего посадочного места.
6. Перед началом установки нового ступичного подшипника, зачищаем от застарелых загрязнений его посадочное место, внимательно его осматриваем на возможные повреждения, небольшие сколы и трещины, и в случае их обнаружения, поворотный кулак необходимо поменять, иначе есть возможность его скорой поломки.
7. Смазываем в поворотном кулаке посадочное место подшипника, что значительно облегчит его запрессовку, устанавливаем одно стопорное кольцо и монтируем новую деталь с помощью специализированного съемника до характерного щелчка, после чего вставляется второе стопорное кольцо.
8. Зачищаем, осматриваем на повреждения и, при их отсутствии, смазываем посадочное место передней ступицы. Далее так же, с помощью съемника, аккуратно его впрессовываем во внутреннюю часть нового подшипника и монтируем весь узел на свое посадочное место. После аккуратно вставляем шлицевой фланец привода, устанавливаем тормозной диск, суппорт, шаровую опору и рулевой наконечник, после чего закручиваем новую гайку крепления наружного ШРУСа, идущую в ремкомплекте новых деталей, вальцуем ее края в стопорные пазы и ставим колесо на место.

На этом вся работа по замене переднего ступичного подшипника закончена. Также смотрите на видео подробный разбор замены переднего ступичного подшипника на автомобилях ВАЗ 2113, 2114, 2115:

Как показывает практика, чаще всего причиной выхода из строя ступичного подшипника становится слишком длительный эксплуатационный срок этой детали. Как и другие запчасти, подшипники имеют ограниченный срок службы, а потому наступает момент, когда они требуют замены. Об износе этой детали свидетельствует характерный звук, напоминающий гудение. При обнаружении такого признака лучшим решением будет замена ступичного подшипника в автомобиле ВАЗ-2114.

Предварительно убедитесь в том, что именно подшипник нуждается в замене. После того как вы совершите достаточно длительную поездку на автомобиле, дотроньтесь рукой до участка колеса, от которого издается гудение. Если эта область намного горячее, чем другая сторона колеса, значит, подшипник действительно требуется заменить.

Еще один способ проверки заключается в следующем. С помощью домкрата автомобиль надо поднять, открутить колесные болты. Поднимать нужно только ту сторону, откуда издается звук.

Приподнятое колесо надо с большим усилием покачать. Если при этом слышится глухой звук, надо попросить кого-либо нажать на тормоз и снова покачать колесо. Если шум исчез, значит, проблема именно в подшипнике, и его необходимо заменить.

Немного об устройстве и функционале

Главное назначение детали – обеспечить равномерность при вращении колес автомобиля. Учитывая название детали, несложно догадаться, что ступичные подшипники – это связующее звено между ступицей и осью, к которой крепятся тормозной диск и колесо.

Устройство детали полностью соответствует классической разновидности подшипников качения. Это два металлических кольца, в которые запрессованы конические ролики, защищенные от корпуса с помощью прочного резинового изолятора.

В отличие от зарубежных конкурентов, отечественные подшипники создаются по устаревшей технологии HUB. Они устанавливаются довольно сложно, требуют очень точного момента затяжки и нуждаются в обильной смазке.

Работы механизма хватает на несколько лет. Советуется менять запчасть на Ваз 2114 примерно раз в 100 тысяч километров.

Но негативные факторы эксплуатации могут ускорить процесс износа:

• Плохие дороги. Вся сила ударной нагрузки приходится на этот механизм системы. Со временем металл «устает» и подшипник начинает разрушаться.
• Агрессивные реагенты. В России в целях экономии средств в зимний период часто используются агрессивные химические реагенты для посыпки дороги от гололеда.
• Резкая смена температур. Владельцы теплых гаражей в зимний период неосознанно сокращают срок службы многих металлических деталей, для которых большую нагрузку создают резкие перепады температуры при выезде и въезде в гараж.

Также ознакомьтесь

• Как заменить опорный подшипник ВАЗ 2110 без сход-развала
• Замена жидкости ГУР ВАЗ 2115 без обращения в СТО
• Как заменить ремень ГРМ ВАЗ 2110 и натяжной ролик в домашних условиях

1. Выкрутить 2 болта, крепящих шаровую опору к нижнему рычагу.
2. Отключить нижний рычаг подвески от поворотного кулака, отвести вбок нижнюю полость амортизаторной стойки.
3. Подходящей надставкой выбить ступицу из поворотного кулака (лучше воспользоваться специальным съемником).
4. Используя специальные щипцы снять сначала наружное, затем внутреннее стопорное кольцо подшипника ступицы.

Замена подшипника ступицы ВАЗ 2115 своими руками

Замена подшипника ступицы ВАЗ 2115 своими руками

1. Установить спецключ на поворотный кулак.

Замена подшипника ступицы ВАЗ 2115 своими руками

1. Щипцами поставить наружное стопорное кольцо в поворотный кулак.
2. Фиксируем съемник с новым ступичным подшипником на поворотном кулаке. Для этого необходимо затянуть силовую гайку съемника, затем до максимума запрессовать подшипник в посадочное место кулака.
3. Из поворотного кулака выбивается ступица вместе с внутренним кольцом подшипника. Именно поэтому приветствуется наличие специального съемника, с которым снять кольцо можно без особого труда. Если его нет, придется использовать болгарку (делать это нужно особенно аккуратно, чтобы не повредить ступицу).

Замена подшипника ступицы ВАЗ 2115 своими руками

1. Установить ступицу на съемник, заправить его в поворотный кулак. Упереть съемник о внутреннее колесо подшипника, в который и требуется запрессовать ступицу.

1. Щипцами установить внутреннее стопорное кольцо.

Замена подшипника ступицы ВАЗ 2115 своими руками

Собрать все в обратном порядке. После замены подшипника ступицы ВАЗ 2115 выполнить развал-схождение.

Как заменить подшипник ступицы на Renault Logan?

• Как заменить подшипник ступицы на Renault Logan?
• Какие проблемы можно устранить заменой подшипника ступицы
• Процесс выбора подшипника ступицы Рено Логан
• Что понадобится для выполнения замены
• Инструкция по замене подшипника передней ступицы
• Как заменить подшипник задней ступицы

• Какие проблемы можно устранить заменой подшипника ступицы
• Процесс выбора подшипника ступицы Рено Логан
• Что понадобится для выполнения замены
• Инструкция по замене подшипника передней ступицы
• Как заменить подшипник задней ступицы

Процесс выбора подшипника ступицы Рено Логан

В первую очередь при выборе подшипника ступицы на Рено Логан вам нужно определиться – брать подшипник с ABS или без него. Здесь просто – если на вашем авто установлена система ABS, то для ее функционирования нужен подшипник с ABS, который имеет магнитное сенсорное кольцо для считывания информации датчиком ABS. При покупке такого подшипника желательно проверить наличие меток – цепочка должна быть целостной, без пропусков.

Что понадобится для выполнения замены

Для замены ступичного подшипника Рено Логан своими руками понадобится:

• подшипник ступицы;
• набор гаечных ключей и тверток;
• домкрат;
• молоток;
• зубило;
• жидкость для смазки WD-40;
• пресс.

Инструкция по замене подшипника передней ступицы

Замена подшипника передней ступицы Рено Логан представляет собой выпрессовку старого подшипника из поворотного кулака и запрессовку нового. Перед тем, как заменить подшипник передней ступицы, нужно снять кулак. Для этого необходимо:

1. Открутить ступичную гайку и снять колесо.
2. Если на авто установлена система ABS – отключить датчик ABS, просто потянув его на себя.
3. Снять рулевой наконечник, для этого используем нужный ключ, смазку и молоток, которым необходимо будет легкими ударами постучать по креплению, чтобы рулевой наконечник вышел. Для снятия рулевого наконечника желательно не использовать съемник, чтобы не повредить пыльник.
4. Снять суппорт — для этого с помощью рычага (можно использовать отвертку) развести колодки и сзади открутить два болта. Суппорт с помощью крючка или шнура нужно подвесить к пружине.
5. Снять тормозной диск. Перед выкручиванием болтов крепления, диск нужно обстучать молотком. Также нужно постучать по болтам, чтобы они легко выкрутились. После этого тормозной диск обычно хорошо снимается, но если он сильно прикипел, то его можно снять после снятия кулака.
6. Выкрутить гайки крепления кулака к стойке.
7. открутить шаровую опору, которая крепится сквозным болтом и сжимает кулак, и опустить ее вниз.
8. Снять поворотный кулак.

Теперь из поворотного кулака необходимо выпрессовать ступицу.

Если ступица выпрессуется с внутренней обоймой подшипника – ее нужно аккуратно распилить болгаркой и, расколов, снять с полуоси, претварительно сбив пыльник подшипника. Желательно не сбивать обойму, упираясь в ступицу, потому что можно ее повредить. Поверхность ступицы, на которую ложится подшипник, должна быть ровной и гладкой, иначе ступицу нужно заменить. Затем нужно выпрессовать подшипник из поворотного кулака, предварительно сняв стопорное кольцо. Далее нужно запрессовать подшипник:

• Если машина с ABS, то вначале вкладываем кольцо для крепления датчика, которое желательно предварительно смазать, чтобы оно не болталось.
• В поворотный кулак запрессовываем подшипник, который для машины с ABS вкладывается магнитным кольцом вниз, в качестве оправки можно использовать старый подшипник.
• Вставляем стопорное кольцо.
• Запрессовываем ступицу – при этом ступица располагается внизу, а кулак на нее напрессовывается, подпорка ставится исключительно на внутреннюю обойму подшипника, иначе он может просто разъединиться.

Теперь необходимо собрать колесо в обратном порядке.

Как заменить подшипник задней ступицы

Для замены заднего ступичного подшипника Рено Логан:

1. Ослабляем ступичную гайку, предварительно сняв колпачок, приподнимаем машину на домкрате и снимаем колесо.
2. Откручиваем ступичную гайку.
3. Снимаем ступицу с помощью съемника, предварительно обстучав и, с помощью отверток, отделив ее от кожуха.
4. Вынимаем стопорное кольцо;
5. Выпрессовываем подшипник.
6. Запрессовываем подшипник.
7. Вставляем стопорное кольцо. Если кольцо вставлено в посадочное место, оно свободно прокручивается.
8. Собираем колесо в обратном порядке.

В основном подшипники ступицы выходят из строя из-за износа, увеличением которого становятся удары при попадании в ямы. Для продления срока службы ходовой части вашего авто – будьте аккуратны на дорогах.
