Ваз 2107 ремонт кпп 5ст своими руками

Советы и рекомендации по замене рычага КПП ВАЗ 2107

При выборе деталей для замены вышедших из строя необходимо приобретать только оригинальные запчасти от производителя. Несмотря на простоту конструкции и простой ремонт изделия, при покупке контрафактного материала ресурс деталей низок. При использовании таких изделий вполне вероятны негативные проявления в движении в виде хруста, заклинивания включения передач, самопроизвольный переход на иные передачи, завывания в нижней части туннеля, что впоследствии может привести к возникновению аварийной ситуации.

Также при процедуре обратного монтажа деталей в обязательном порядке необходимо соблюдать последовательность действий при установке шарниров кулисы. Необходимо использовать специальные смазочные материалы при монтаже механических частей изделия. Лучше всего подходят специальные силиконовые смазки с водоотталкивающим составом. Такой материал надолго сохранит целостность состава и защитить основные части кулисы. Также при первом проявлении признаков поломки необходимо произвести плановый профилактический осмотр с демонтажем всего агрегата.

https://provaz07.ru/salon-i-kuzov/rychag-kpp-vaz-2107.html
https://mashintop.ru/transmissiya/zamena-rychaga-pereklyucheniya-peredach-vaz-2107-svoimi-rukami.html
https://krutimotor.ru/kak-snyat-rychag-kpp/

Как заменить рычаг кпп на ВАЗ 2101-ВАЗ 2107?

Снятие:

1) Для начала включите нейтральную скорость на автомобиле, поставьте для этого рычаг переключения передач в нужное положение.

2) После чего сдвиньте на верх верхний чехол рычага, но не снимайте его а просто оставьте в верхней части.

3) Затем таким же образом, сдвиньте на верх но только уже нижний или как его ещё называют основной чехол рычага и так же оставьте его верхней части, поддерживая при этом рукой.

4) Следом утопив в самый низ рычаг, зафиксируйте отверткой запорную втулку.

На фото самой втулки не видно, но приблизительное её местонахождение указано стрелкой!

5) И после чего отведите запорную втулку от рычага, и в это же время снимите рычаг с механизма.

Если ваш рычаг переключения издает сильную вибрацию, то можно и вовсе не заменять его на новый, вы просто проверьте состояние внутренней втулки, если будет обнаружено что втулка деформирована или же сильно затвердела тогда замените ее на новую!

Установка:

1) Установка нового рычага осуществляется в обратном порядке снятию.

Для новичков!

Вопрос: Как извлечь внутреннюю втулку из рычага?

Ответ: Возьмите в руки какой либо проволочный крючок или же отвёртку, и при помощи неё извлеките втулку из рычага как это показано на рисунке:

Места возможного расположения рычага ПП в машине.

Находиться рычаг переключения передач может на полу салона автомобиля либо под рулем. Подрулевое расположение рычага считается более удобным для водителя, но заводы-изготовители намного чаще используют именно напольный вариант. Объясняется данный факт сразу несколькими недостатками подрулевого расположения рычага ПП:

намного быстрее изнашиваются тяги,
переключение передачи может подклинивать или вообще выбивать,
всегда есть большая вероятность недовключения передачи,
низкая четкость и скорость.

Поэтому напольное расположение считается более удачным в плане достижения наименьших поломок.

При этом независимо от места нахождения рычага,его устройство всегда одинаково, разница есть только в размере. Так, например, в ранее выпускавшихся автомобилях высота рычага могла достигать тридцати сантиметров. Сегодня же такую величину вы встретите крайне редко, ведь производители с каждым годом только уменьшать рычаги. И логика здесь проста: чем меньше рычаг, тем меньше его ход, а значит — меньше вероятность возникновения поломок и неисправностей.

Установка рычага КПП

Так как рычаг скоростей в салоне расположен неудобно. В частности, при переходе на 5 передачу водитель задевает колено переднего пассажира, ряд автовладельцев решают осуществить тюнинг данного устройства (укорачивание), либо можно приобрести изделие от другого авто, которое подходит по размеру (перенос рычага КПП).

На модель 2107 можно перенести кулису с «девятки». Однако при этом следует осуществить обрезку трубы (например, при помощи болгарки). В результате ход рукоятки становится короче, водителю удобнее осуществлять переключение. Таким образом, перенос ручки КПП автовладелец может осуществить самостоятельно. Процесс по замене данной запчасти не занимает длительного времени.

Коробка передач и кпп Лада Приора

Коробка передач Лада Приора (Lada Priora)

—

Подбор регулировочного кольца подшипников дифференциала Лада Приора (Lada Priora)

С помощью рычага водитель подает необходимые команды механической коробке переключения передач. На заднеприводных автомобилях (Ваз 2101-2107) механическая коробка переключения передач (МКПП) установлена непосредственно под рычагом, поэтому нет необходимости в кулисе. Ведь механизм включения передач напрямую связывает рычаг и штоки вилок соответствующих шестеренок.

У переднеприводных автомобилей (Ваз 2108-2112) установлена рядом с двигателем, поперек кузова. Поэтому для передачи команд от рычага к механизму включения передач производится с помощью кулисы, изготовленной из стальной трубы. Из-за этого технология снятия, замены и ремонта рычага переключения отличаются.

Как снимать и что проверять в трансмиссии

Проблема диагностики МКПП без заезда в автосервис состоит в том, что без демонтажа и разборки агрегата обойтись невозможно. Ведь основная масса проблем с коробкой возникает из-за банального износа компонентов, а выявить дефектную деталь, а уж тем более заменить ее, без разбора никак не получится. Единственным отступлением от данного постулата считается неисправность привода переключения скоростей, ибо найти в нем неисправность и поставить новые рычаги, шарниры, тяги, тросы и пр. можно и после визуального осмотра с последующим безразборным ремонтом.

Впрочем, стандартный порядок снятия «механики» в данном случае несколько облегчает труд автовладельца вне зависимости от марки и модели машины. Алгоритм демонтажа трансмиссии таков:

вывешивание либо поддомкрачивание «передка» автомобиля и КПП для предотвращения повреждения агрегата при его отсоединении от мотора;

отсоединение от коробки всех проводов и других деталей, мешающих ее снятию;

слив трансмиссионного масла из картера;

отсоединение кардана, если речь идет о машине с задним приводом; переднеприводные версии требуют демонтажа колес, отсоединения ШРУСов и отдельных деталей подвески;

выкручивание болтов, соединяющих трансмиссию с двигателем, с последующим демонтажем крепления опорных подушек МКПП.

Финальные этапы – непосредственно снятие коробки, ее разборка и поиск источников проблем. Чтобы выявить неисправности МКПП, требуется тщательнейшая инспекция буквально всей «начинки» трансмиссии – проверка герметичности сальников, состояния подшипников, синхронизаторов, шлицов валов, шестерен и т. д. Причем после замены изношенных или дефектных деталей и установки коробки на место, она обязательно должна быть заполнена трансмиссионным маслом, указанным производителем транспортного средства.

Разумеется, владелец машины, не чувствующий уверенности в своих силах и навыках, обычно за ремонтом «механики» обращается в автосервис – и там действительно максимально устраняются неисправности механической коробки передач. То же самое правило касается случаев, когда машина все еще находится на гарантии, ибо самостоятельное вмешательство чревато лишением страховки.

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Правила разборки и сборки КПП

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

Разборка механизма выполняется только после его полной очистки от грязи.
Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
При разборке агрегаты складываются в последовательности демонтажа.
Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
Сборка агрегата осуществляется исключительно в обратной последовательности.
Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

Демонтаж коробки с автомобиля.
Разборка КПП на составляющие детали.
Замена вышедших из строя элементов на новые.
Сборка коробки.
Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

головки на 13 и 17;
удлинитель к головкам;
крестообразная отвёртка;
плоская отвёртка с тонким лезвием;
плоская отвёртка с мощным плоским лезвием;
ударная отвёртка;
пинцет;
гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
съёмник стопорных колец (или плоскогубцы);
молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

Снять провод с отрицательной клеммы аккумулятора.
Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
Действуя отвёрткой, потянуть втулку на себя.
Отсоединить стержень с рычага переключения передач.
Пинцетом зацепить кромку вставки демпфера и извлечь её.
Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
После чего снять с рычага передач сам демпфер и втулки.
В салоне подвинуть коврик для ног в районе КПП.
Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
Снять крышку с рычага переключения передач.
Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
Отсоединить механизм сцепления.
Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
Отсоединить карданную передачу.
Снять механизм крепления гибкого вала от спидометра.
Вывернуть два болтовых соединения на боковой крышке КПП.
Снять коробку с машины.
Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

ударная отвёртка;
гаечный ключ на 10;
торцевой ключ на 13;
трёхзахватный съёмник;
тиски;
пинцет;
динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

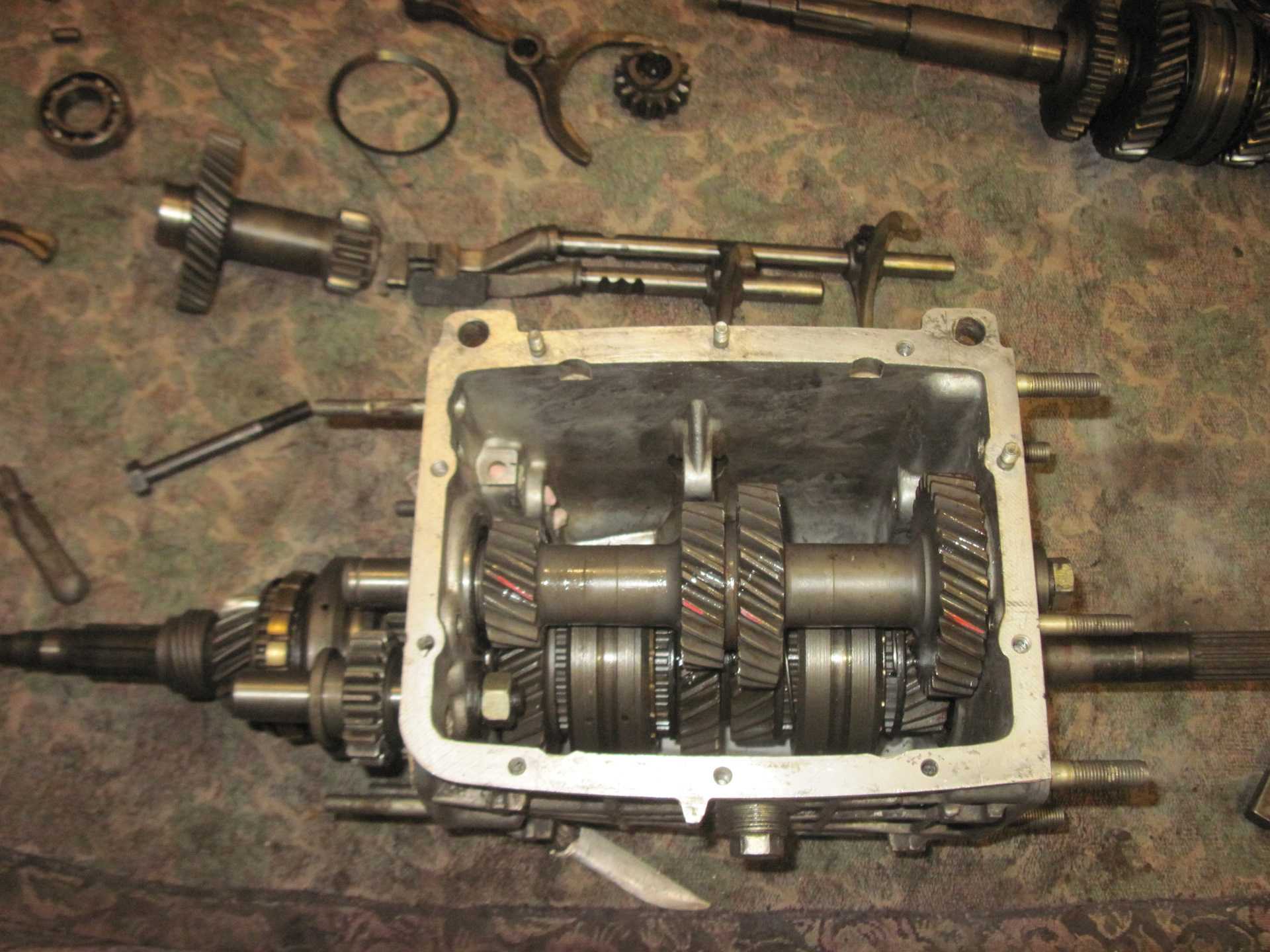

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
Снять колокол (кожух).
Перевернуть коробку и выкрутить болты крепления крышки.
Извлечь из задней крышки заглушку блока шестерёнок.
Вытащить пинцетом стопорное кольцо.
Выпрессовать подшипник блока шестерёнок.
Выпрессовать подшипник передачи заднего хода.
Извлечь сальник вторичного вала.
Вытащить упорную шайбу заднего подшипника вторичного вала.
Выпрессовать этот подшипник.
Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
Отвернуть болт крепления вилки включения передач.
Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
Затем вытащить вторичный вал.
Промежуточный вал выходит легко.

Расположение устройства и характеристики

Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.

На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.

Особенности замены

Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:

Установить рычаг в нейтральное положение.
После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.

Установка устройства на ВАЗ 2107

После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.

Если планируется установить штатное изделие на место, то желательно заменить втулку, купив заранее ремкомплект. При выборе ремкомплекта предпочтение следует отдавать изделиям производства «ВАЗ». Процесс установки аналогичен снятию устройства. Изначально устанавливается резиновая втулка, утапливая ее внутрь устройства. Вслед за втулкой необходимо установить резиночку в виде шайбы, которая смягчает управление механизмом. Далее, требуется внутрь механизма установить пластиковый фиксатор, за счет которого устройство фиксируется на “кулисе” КПП. Завершается сборка путем установки запорной втулки, которую нужно было сдвинуть вниз на начальном этапе, чтобы демонтировать рычаг КПП.

После того, как изделие готово к установке, потребуется вставить его в кулису. Для этого изначально следует смазать кулису, а затем хорошо ударить рукой по ручке механизма, пока не почувствуется, что рычаг сел на место. Так осуществляется установка, как нового, так и старого механизма, который был демонтирован для проведения замены составных деталей.

Самостоятельный тюнинг рукоятки

Некоторых водителей не устраювает качество ремкомплектов для установки, и они придумали своеобразный тюнинг самой рукоятки КПП: для уменьшения дребезжания и вибрации идущих к рукоятке переключения они вместо стандартных пластиковых втулок и резинок вставляют кусок шланга, подходящего по наружнему и внутреннему диаметрам. Эта модернизация также позволяет упростить будущий монтаж рукоятки.

Дополнительно можно сделать удобнее процесс переключения передач уменьшив немного длину стандартной рукоятки. Для этого надо снять рычаг, отрезать ножовкой по металлу до 5-6 см длины и нарезать на конце резьбу, такую же как была на обрезанном кусочке(по желанию резьбу можно и не нарезать). Эти модернизации носят рекомендательный характер и имеют свои плюсы и минусы. Производить их или нет каждый водитель решает сам.

При выборе изделий для иномарок, следует убедиться, что его можно надежно установить на ВАЗ-2107. В противном случае, неправильно закрепленный механизм приведет к развитию аварийной ситуации во время движения.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

новый сальник того же производителя;
гаечные ключи;
молоток;
отвёртка с плоским тонким лезвием;
нож;
герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

вес — 0.020 кг;
габариты — 28х47х8 мм;
диапазон рабочих температур — от -45 до +130 градусов;
месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

Снять с коробки колокол (кожух), он крепится на четырёх болтах.
Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
Открывается доступ к первичному валу и его сальнику.
Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
Хорошо зачистить место посадки сальника от пыли и грязи.
Установить новый сальник.
Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

вес — 0.028 кг;
габариты — 55х55х10 мм;
диапазон рабочих температур — от -45 до +130 градусов;
месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
Провернуть ключом гайку крепления фланца.
Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
Вынуть из отверстия болт.
В конец вторичного вала упереть съёмник.
Снять фланец вместе с шайбой.
Отвёртками или пассатижами извлечь из коробки старый сальник.
Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Принцип работы и устройство вторичного вала КПП?

Коробка передач состоит из множества частей, которые имеют между собой связь, позволяющую им взаимодействовать и обеспечивать надежную передачу вращающего момента. Изначально момент передается от диска сцепления на первичный вал КПП. Первичный вал имеет небольшую длину и общее крепящее устройство с вторичным валом. Однако между этими двумя деталями отсутствует жесткая механическая связь, и они вращаются независимо друг от друга. Третьим элементом трансмиссии считается промежуточный вал, который располагается под первичным и вторичным валом.

Все эти элементы имеют большое количество шестерен, каждая из которых образует в паре с другой передаточное число, а пара, в свою очередь, образует ступень коробки передач. Промежуточный вал обеспечивает связь первичного и вторичного вала через определенные передаточные числа. Именно на нем осуществляется изменение передаточных чисел и как следствие, изменение передачи при движении.

Вторичный вал играет заключающую роль в коробке передач. Преобразованный вращающий момент он передает на хвостовик, а затем он уходит на карданный вал автомобиля. Таким образом, вторичный вал обеспечивает связь коробки передач и ходовой части автомобиля и от уровня его работы зависит, поедет автомобиль или нет.

Ленточная шлифовальная машина из болгарки

Ленточная шлифовальная машина — очень полезный станок в мастерской. Фактически это электрический напильник. С помощью этого предмета очень удобно шлифовать различные предметы и материалы. Особой популярностью такие машины пользуются при изготовлении ножей. Стоимость таких машин пока еще довольно велика, так что есть смысл подумать о том, чтобы собрать ее своими руками. Сделать это можно не сложно и относительно дешево, а по мощности этого станка вполне хватит для различных бытовых работ.

В качестве основного силового элемента автор решил использовать маленькую болгарку. Стоят они относительно недорого, да и есть практически у каждого. Все что нужно, это собрать раму под болгарку, а также изготовить и установить колеса для шлифовального ремня. Все эти элементы собираются из практически бросовых материалов. Так, например, ведомые колесики изготавливаются из подшипников, на которые натягивается кусок шланга или чего-то подобного. Это быстро, просто, дешево и практично. А что касается ведущего вала, то тут автор решил использовать подножку для велосипеда, она как нельзя лучше подходит для этих целей. Итак, рассмотрим более подробно, как же изготовить такой станок.

Список материалов:

— болгарка; — подножка для велосипеда (которые устанавливают на оси); — листовая сталь; — болты с гайками; — квадратные трубы; — пружинка; — подшипники.

Список инструментов:

— тиски; — молоток; — дрель; — сварочный аппарат; — гаечные ключи; — рулетка.

Процесс изготовления самоделки:

Шаг первый. Изготовление кронштейна под болгарку

Первым делом изготовим кронштейн под болгарку. В этом плане все индивидуально, так как по своей форме все болгарки разные. Кронштейн делается из стальных пластин, которые гнуться в тисках в форме виде «П» и другой. Далее все эти детали надежно свариваются друг с другом. Суть кронштейна в том, чтобы он надежно удерживал болгарку. Помимо всего прочего, на кронштейне установлены регулировочные болты. При их закручивании или откручивании меняется угол расположения ведущего колеса, в итоге вы можете отцентрировать ремень. Сам кронштейн крепится к раме шарнирно, а еще он подпружинен, чтобы ремень имел нужное натяжение.

Шаг второй. Изготовление ведомых колесШаг третий. Изготовление рабочей плоскости

На концах детали сверлим отверстия, теперь вы можете установить ведомые колеса на свои места!

Шаг четвертый. Крепим все составляющие на основеШаг пятый. Установка ведущего колеса

Шаг шестой. Завершающий этап сборки В завершение приварите к основе опору, это будет ножка, которая не позволит станку опрокинуться при работе. Для этих целей отлично подойдет кусок стальной квадратной трубы. При желании к ней можно приклеить резиновые ножки.

Обязательным будет установка на станке «рабочего столика», об этот элемент вы будете упираться при шлифовке. Для этих целей будет вполне достаточно приварить кусок стальной пластины в нужном месте. Вот и все, станок готов! В завершение его крайне желательно покрасить, чтобы металл не ржавел.

Шаг седьмой. Тестирование

Вот и все, проект окончен, надеюсь, он вам понравился. Удачи и вдохновений при изготовлении собственных самоделок. Не забывайте делиться ими с нами.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ремонт 5-ступки

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

заедает рычаг кулисы;
посторонний шум при езде;
вылетает одна из передач;
туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

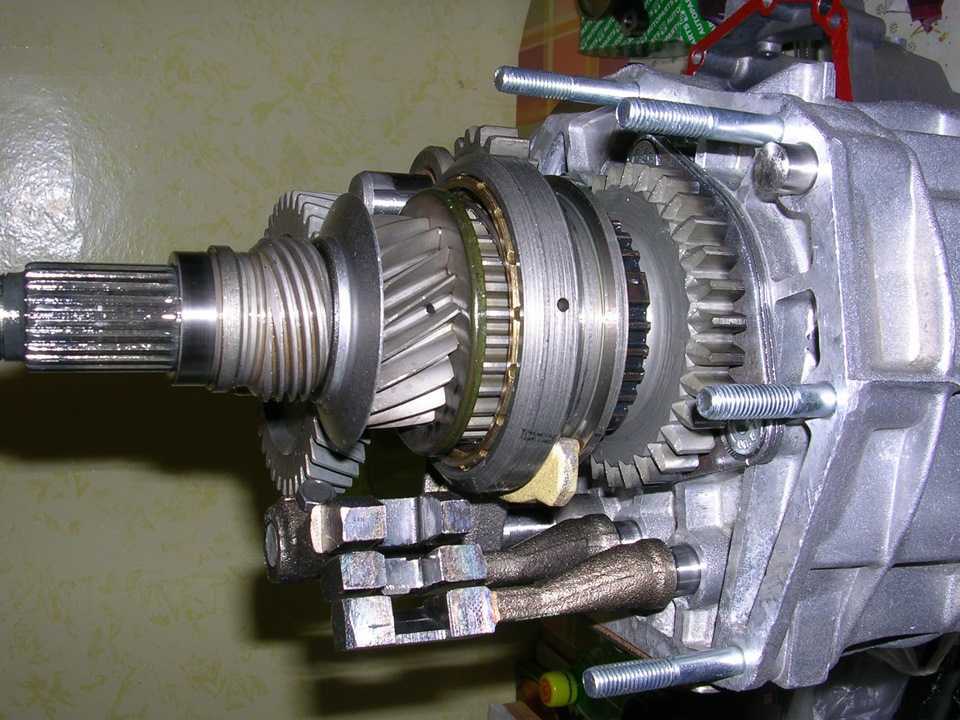

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

1. После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

1. Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

1. Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.
