Замена рабочего цилиндра сцепления ваз 2107-2101: устройство, как снять и установить

Меняем главный цилиндр сцепления(ГЦС) ВАЗ 2107

Каждый автомобиль в своей конструкции оснащен таким устройством, как главный цилиндр сцепления. Рассматриваемый автомобиль в конструкции механизма сцепления также оснащен главным и рабочим цилиндрами

В данном материале уделим внимание главному цилиндру сцепления на ВАЗ 2107, его расположению, диагностике и особенностям замены на семерке

Расположение изделия

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом — вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи тормозной жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

https://youtube.com/watch?v=pvKxbRTt3QY

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.
3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.
4. Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.

После проведения работ можно испытать особенности функционирования нового ГЦС. При необходимости следует заменить и РЦС(рабочий цилиндр), но об этом можно узнать детальнее в соответствующем материале.

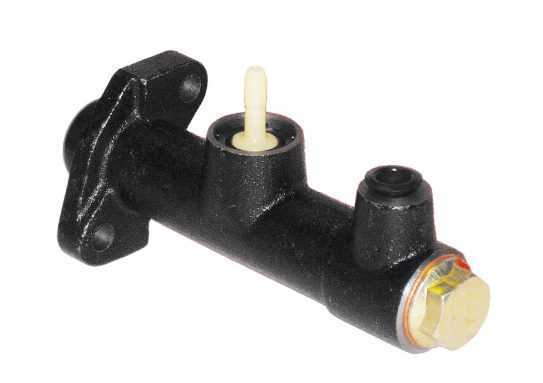

Выбор ГЦС для ВАЗ 2107

Оптимальным вариантом при замене является приобретение ГЦС, предназначенного именно для классических моделей ВАЗ. Не подойдут главные цилиндры сцепления от автомобилей УАЗ, ГАЗ и АЗЛК. Это же относится и к зарубежным аналогам — на иномарках с задним приводом установлены ГЦС, приспособить которые к ВАЗ 2107 смогут только высококлассные специалисты (другие размеры, другая резьба под трубопроводы, другие конфигурации трубок). Однако можно без проблем заменить родной цилиндр на ГЦС от ВАЗ 2121 и от «Нивы-Шевроле».

Выбор производителя

При покупке нового ГЦС следует ориентироваться на продукцию проверенных российских производителей (АО АвтоВАЗ, ООО «Брик», ООО «Кедр»), белорусскую фирму Fenox, которая адаптирована к нашим условиям и доступна по ценам. Средняя стоимость ГЦС составляет 600–800 руб.

Таблица: сравнительная характеристика ГЦС разных производителей

Изготовитель, страна	Торговая марка	Стоимость, руб.	Отзывы
Россия, Тольятти	АвтоВАЗ	625	Оригинальные ГЦС сделаны качественно, стоят дороже аналогов
Беларусь	Fenox	510	Оригинальные ГЦС недорогие, сделаны качественно, популярны среди водителей
Россия, Миасс	Брик Базальт	490	Усовершенствованная конструкция: отсутствие технологической пробки на торце цилиндра и наличие противовакуумной манжеты повышает надёжность изделия
Германия	АТЕ	1740	Оригиналы отличаются высочайшим качеством. Цена привязана к курсу ЕВРО
Германия	HORT	1680	Оригинальные ГЦС надёжны и долговечны в эксплуатации. Цена привязана к курсу ЕВРО
Россия, Миасс	Кедр	540	Оригинальные ГЦС особых нареканий не вызывают

В последнее время на рынке встречается много подделок известных брендов. Отличить их можно по некачественному исполнению и низкой относительно оригинальных аналогов цене.

Прокачка системы

Слить жидкость из системы привода сцепления очень просто:

1. Грушей выкачайте жидкость из расширительного бачка.
2. На рабочем цилиндре выкрутите штуцер и дождитесь, когда вся жидкость уйдет.
3. Несколько раз нажмите на педаль сцепления, чтобы избавиться от остатков тормозной жидкости.
4. Поменяйте трубки при необходимости.
5. Заверните штуцер.
6. Залейте в бачок свежую тормозную жидкость.
7. Наденьте на штуцер прозрачную трубку.
8. Попросите помощника нажать несколько раз педаль сцепления. При последнем нажатии нужно удержать ее в крайнем положении.
9. Выкрутите на половину оборота штуцер, дав выйти жидкости и воздуху.
10. Повторяйте процедуру до тех пор, покуда не начнет идти жидкость без пузырьков воздуха. Не забывайте следить за уровнем в расширительном бачке.

По сути, хватит два-три захода, чтобы избавиться от воздуха в системе. Как вы поняли, прокачать сцепление на ВАЗ 2106 несложно. Процедура очень похожа на прокачку тормозов, только выполняется намного быстрее – магистраль очень короткая.

После замены сцепления потребуется его регулировка

Обратите внимание на шток рабочего цилиндра – у него имеется резьба, по которой можно переместить гайку. Именно путем ее перемещения и совершается регулировка сцепления на автомобилях ВАЗ 2106 и остальных классической серии. Также имеется возможность отрегулировать свободный ход педали сцепления, для этого предусмотрен специальный болт непосредственно над ней

Также имеется возможность отрегулировать свободный ход педали сцепления, для этого предусмотрен специальный болт непосредственно над ней.

Вам потребуются: ключ «на 8», отвертка.

1. Снимите рабочий цилиндр с автомобиля (см. «Снятие и установка рабочего цилиндра привода сцепления»).

2. Установив цилиндр в тиски, отверните штуцер выпуска воздуха.

3. Измените положение цилиндра в тисках. Аккуратно подденьте отверткой защитный колпачок и снимите его вместе с толкателем.

4. Снова установите цилиндр в тисках горизонтально. Тонкой отверткой сдвиньте поршень до выхода его из цилиндра и выньте поршень.

5. Подденьте отверткой стопорное кольцо на поршне и снимите его, придерживая пружину.

6. Снимите пружину с поршня.

7. Снимите с поршня шайбу и первое уплотнительное кольцо.

8. Снимите с поршня второе уплотнительное кольцо, аккуратно поддев его отверткой.

9. Снимите с толкателя защитный колпачок.

Пробку снимайте только в случае крайней необходимости (для замены прокладки под ней при обнаружении течи тормозной жидкости).

Обратите внимание на маркировку на корпусе цилиндра – это поможет вам в выборе при покупке запчастей. 10. Прочистите отверстия в цилиндре и штуцере выпуска воздуха

Прочистите отверстия в цилиндре и штуцере выпуска воздуха

10. Прочистите отверстия в цилиндре и штуцере выпуска воздуха.

11. Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок.

12. Осмотрите пружину. При наличии механических повреждений – замените.

13. Замените уплотнительные кольца.

14. Осмотрите защитный колпачок. При наличии механических повреждений и признаков старения резины – замените.

15. Соберите цилиндр в порядке, обратном разборке.

Перед сборкой промойте все детали чистой тормозной жидкостью. Попадание на детали минерального масла, керосина, бензина или дизельного топлива не допускается (во избежание набухания резиновых деталей).

Любой владелец ВАЗ 2106 знает, насколько важна хорошая работа сцепления. Всё просто: коробка передач на «шестёрке» механическая, и если со сцеплением будет что-то не так, машина с места не сдвинется. А наибольшее количество неприятностей владельцам «шестёрок» доставляет цилиндр сцепления. На «шестёрках» эти цилиндры никогда не были надёжными. К счастью, поменять эту деталь можно самостоятельно. Попытаемся разобраться, как это делается.

Устройство и работа сцепления

Сцепление одно дисковое, сухое, постоянно замкнутого типа, с центральной нажимной диафрагменной пружиной и гасителем крутильных колебаний на ведомом диске.

Ведущей частью сцепления является неразборный узел, помещенный в картере 7 и включающий в себя кожух 1 (рис. 60), нажимной диск 4, нажимную пружину 2 и ряд других деталей. Этот узел крепится к маховику 6 болтами 8. Между маховиком и нажимным диском на шлицах ведущего вала 9 коробки передач расположен ведомый диск 5 с фрикционными накладками, который соединен со ступицей через гаситель крутильных колебаний.

Рис. 60. Сцепление: 1 — кожух сцепления; 2 — нажимная пружина; 3 — ступенчатая заклепка; 4 — нажимной диск; 5 — ведомый диск; 6 — маховик; 7 — картер сцепления; 8 — болт; 9 — ведущий вал коробки передач; 10 — муфта подшипника выключения сцепления; 11 — вилка выключения сцепления; 12 — шаровая опора вилки; 13 — подшипник выключения сцепления; 14 — упорный фланец нажимной пружины; 15 — чехол вилки выключения сцепления; 16 — пружина; 17 — опорное кольцо нажимной пружины; 18 — толкатель вилки выключения сцепления; 19 — регулировочная гайка; 20 — контргайка; 21 — защитный колпачок; 22 — цилиндр привода выключения сцепления (рабочий) ; 23 — оттяжная пружина вилки; 24 — скоба пружины; 25 — штуцер для прокачки.

Подшипник 13 выключения сцепления действует на лепестки нажимной пружины через упорный фланец 14, который через соединительные пластины и заклепки 3 соединен с кожухом сцепления.

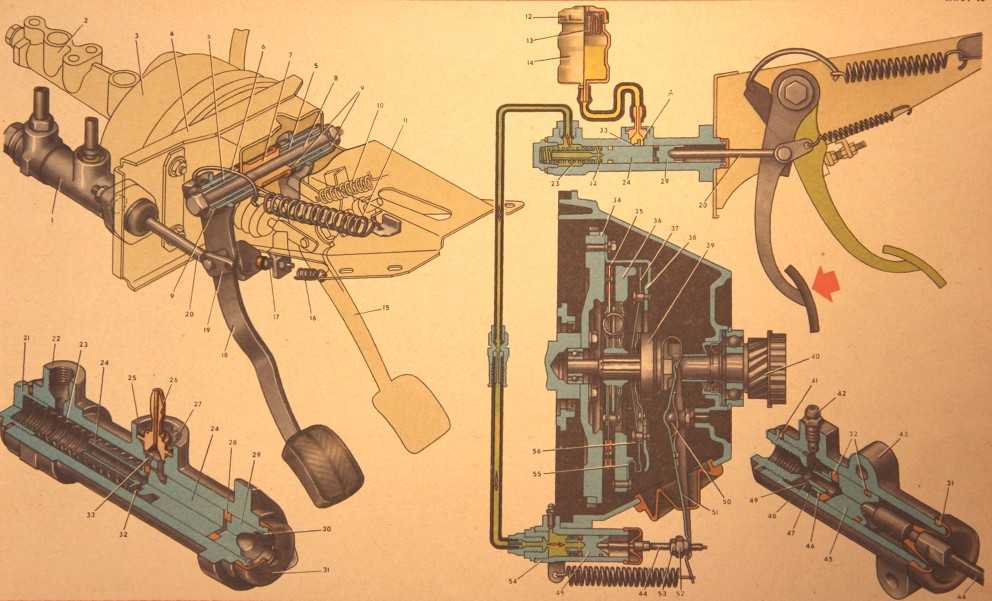

Привод сцепления — гидравлический. Главный цилиндр сцепления закреплен на кронштейне 11 (рис. 61) педалей сцепления и тормоза, а рабочий цилиндр 22 (см. рис. 60) — на картере сцепления.

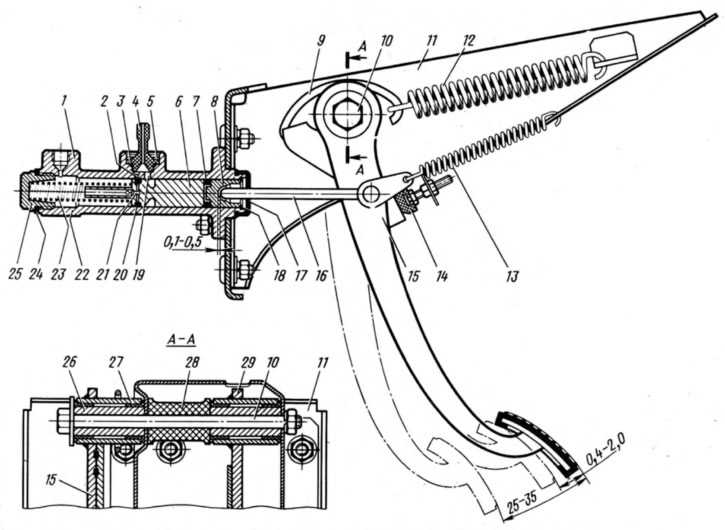

Рис. 61. Педаль и главный цилиндр привода выключения сцепления: 1 — корпус главного цилиндра; 2 — компенсационное отверстие; 3 — прокладка штуцера; 4 — штуцер; 5 — стопорная пружинная шайба; 6 — поршень главного цилиндра; 7 — уплотнитель; 8 — поршень толкателя; 9 — крючок; 10 — ось педалей сцепления и тормоза; 11 — кронштейн педалей сцепления и тормоза; 12 — усиливающая пружина педали сцепления (сервопружина); 13 — оттяжная пружина педали сцепления; 14 — ограничитель хода педали сцепления; 15 — педаль сцепления; 16 — толкатель; 17 — защитный колпачок; 18 — стопорное кольцо; 19 — перепускное отверстие; 20 — уплотнительное кольцо (кольцевой клапан); 21 — перепускное отверстие поршня; 22 — рабочая полость цилиндра; 23 — пружина; 24 — прокладка; 25 — пробка; 26 — внутренняя втулка педали; 27 — наружная втулка педали; 28 — распорная втулка; 29 — педаль тормоза.

В поршень 13 (рис. 62) упирается толкатель 4, рабочая длина которого регулируется гайкой 5.

Рис. 62. Рабочий цилиндр и вилка выключения сцепления: 1 — подшипник выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — толкатель; 5 — регулировочная гайка; 6 — контргайка; 7 — оттяжная пружина; 8 — пробка корпуса; 9 — штуцер для прокачки; 10 — корпус цилиндра; 11 — уплотнительное кольцо; 72-защитный колпачок; 13 — поршень; 14 — уплотнитель; 15 — тарелка; 16 — пружина; 77 — опорная шайба; 18 — стопорное кольцо.

При выключении сцепления усилие от педали 15 (см. рис. 61) через толкатель 16 передается на поршни и 6, которые, перемещаясь в главном цилиндре, сжимают пружину 23. При этом переднее уплотнительное кольцо 20 перекрывает компенсационное отверстие 2, и полость цилиндра разобщается от бачка. Жидкость под давлением через трубку и шланг поступает в полость рабочего цилиндра, перемещая поршень (см. рис. 62) и толкатель 4. Поворачиваясь относительно шаровой опоры 2, вилка перемещает муфту подшипника выключения сцепления, которая через подшипник и упорный фланец 14 (см. рис. 60) прогибает нажимную пружину на опорных кольцах 17. Наружная кромка пружины через фиксаторы отводит нажимной диск 4 от ведомого диска 5 и передача крутящего момента на коробку передач прекращается.

При отпускании педали все детали возвращаются в исходное положение под действием пружин. Уплотнительное кольцо 20 (см. рис. 61) отходит от компенсационного отверстия 2 и восстанавливает сообщение полостей главного цилиндра и бачка.

С июля 1972 г. по ноябрь 1978 г. на описываемых автомобилях устанавливался кронштейн педалей сцепления и тормоза, выпускаемый специально для этих моделей. С декабря 1978 г. устанавливается унифицированный по месту крепления кронштейн, что позволило устанавливать на одном и том же кузове кронштейн с вакуумным усилителем или без него. На унифицированных кронштеинах устанавливается педаль сцепления с автомобиля ВАЗ-2103.

Размеры основных сопрягаемых деталей сцепления и пределы допустимых износов приведены в табл. 6.

КАК ЗАМЕНИТЬ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ НА LADA 2107 БЕЗ ПОМОЩИ СПЕЦИАЛИСТОВ?

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения, то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

ОБЩИЕ СВЕДЕНИЯ

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.

В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

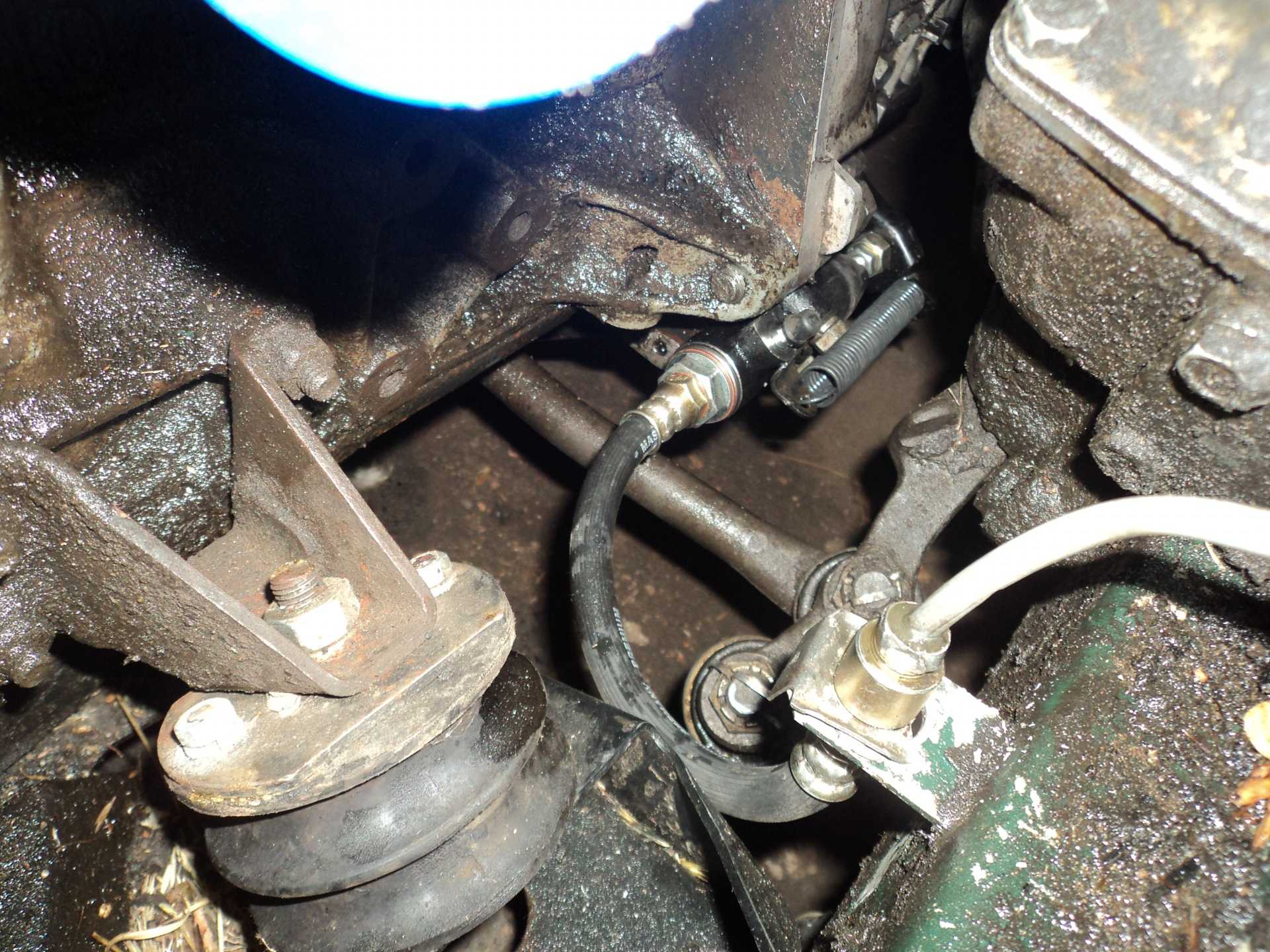

Традиционно РЦ расположен на картере КПП и закреплен двумя болтами, поэтому добраться к нему возможно только находясь под днищем авто. Работа обеих цилиндров зависит от наличия тормозной жидкости, поэтому нужно следить за ее уровнем, тем более, что делать это несложно – емкость находится в моторном отсеке.

КОГДА НУЖНА ЗАМЕНА НЕИСПРАВНОГО РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ НА ВАЗ 2107: ПРИЗНАКИ И ПРИЧИНЫ

В большинстве случаев неполадки управления муфты связаны с потерей герметичности, когда педаль теряет свою упругость при нажатии. Однако данный факт еще полбеды, а вот невозможность включить передачу – это уже серьезно.

Если скомпоновать признаки, указывающие на необходимость замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то получим список:

1. Падение уровня тормозной жидкости в бачке, что говорит о потере герметичности шланга или РЦ. Поломка также определяется по пятнам под машиной.
2. Периодические «провалы» педали или ее мягкий ход свидетельствуют о попадании воздуха в систему. Поломка может быть следствием изношенного манжета или трещин корпуса рабочего цилиндра.
3. Постепенная потеря жесткости педали и затрудненное переключение передач говорят о поломке пружины РЦ. При этом уровень жидкости остается без изменений, а регулировка педали результатов не дает.

Протекание жидкости из главного цилиндра сигнализирует аналогичными признаками, поэтому при осмотре нужно обращать внимание и на его состояние

КАК СМЕНИТЬ РАБОЧИЙ ЦИЛИНДР LADA САМОСТОЯТЕЛЬНО?

Для работы понадобится следующий набор инструмента:

• Пассатижи.
• Рожковый ключ «на 17».
• Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

• Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
• При помощи пассатижей отсоединить оттяжную пружину.
• Разогнуть и вынуть пассатижами шплинт на конце толкателя.
• Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
• Отсоединить кронштейн, который крепился болтами.
• Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
• Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
• Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

КАК ПРОКАЧАТЬ СИСТЕМУ УПРАВЛЕНИЯ МУФТЫ?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов

Для выполнения работы нужен помощник:

1. Залить в бачок на главном цилиндре тормозную жидкость.
2. Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.
3. Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
4. Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Диагностика сцепления

Итак, прежде чем приступать к починке, посмотрите, возможно, деталь достаточно отрегулировать. Например, частые проблемы возникают со сцеплением, а точнее с выжимным диском. Владельцы грешат первым делом на «корзину», мол, прогорела, когда часто держишь педаль в активном положении в пробках.

На самом деле оказывается вовсе не так, нужно немного подтянуть тросик сцепления и всё наладилось. При этом надобность замены агрегата в целом, просто отпала. Надлежащие условия эксплуатации сцепления обеспечат длительность срока использования не менее 70 – 90 тыс. км.

Зафиксированы факты максимального пробега в 390 000 км., правда, подобное случилось на «знаменитой» тройке, изготовленной в те времена. Некоторые умудряются «убить» корзину и диск за 50 – 60 тыс. пробега.

https://youtube.com/watch?v=SPFc3c6NE-A

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Замена главного и рабочего цилиндра

Главный цилиндр создает давление в гидросистеме, передавая усилие от толкателя педали на шток рабочего цилиндра. Служит он долго, и замены чаще требует ремкомплект, а не сам цилиндр.
Рабочий цилиндр служит для передачи усилия на толкатель вилки сцепления. Гидравлическая жидкость от главного цилиндра давит на поршень в рабочем цилиндре и приводит в действие вилку.

Их неисправности проявляются провалами или тугим ходом педали сцепления, затрудненной работой КПП (передачи переключаются с хрустом, вибрацией). Визуально проблему с главным или рабочим цилиндром видно по потекам жидкости.

Замену цилиндра сцепления делают если пострадало «зеркало» цилиндра или другие его элементы, что случается достаточно редко. Намного чаще изнашиваются сменные детали, и тогда можно просто поставить новый ремкомплект.

Замена главного цилиндра, видео

Главный цилиндр находится рядом с вакуумным усилителем тормозов, снизу от бачка тормозной системы. Демонтаж его делается в следующем порядке:

1. Откачать жидкость из расширительного бачка цилиндра (резиновой грушей или шприцем со шлангом);
2. Когда в расширительном бачке не останется жидкости, снять его с цилиндра (отсоединить резиновый крепеж);
3. Отвернуть гайку, которая крепит трубопровод к цилиндру, шланг трубопровод в сторону;
4. Ослабить хомут, которым шланг крепится к цилиндру, снять шланг;
5. Вывернуть гайки, которые крепят цилиндр, снять его, вылить оставшуюся жидкость.

После демонтажа нужно осмотреть цилиндр на предмет износа металлических частей, резиновых прокладок. При необходимости заменить ремкомплект или поставить новый цилиндр. Установка делается в обратном порядке.

Замена рабочего цилиндра, видео.

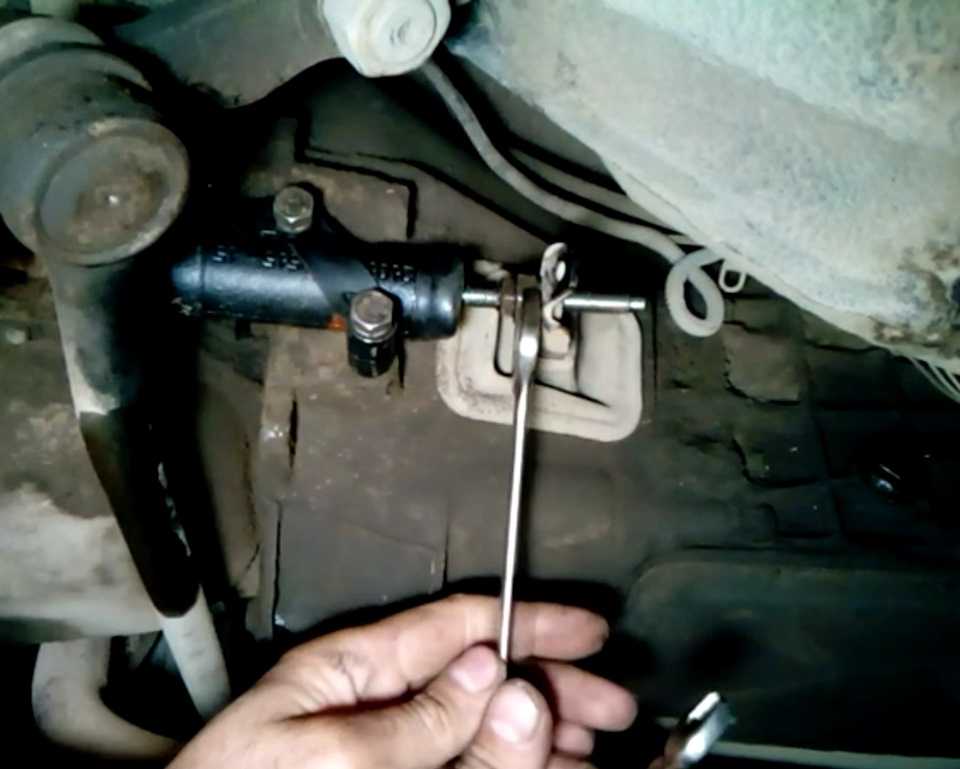

Рабочий цилиндр расположен рядом с КПП, на картере сцепления. Доступ к нему есть и снизу, и со стороны моторного отсека. Порядок демонтажа:

1. Ослабить гайку, которой к цилиндру крепится шланг. Гайку полностью не снимать, шланг не отсоединять;
2. Плоскогубцами снять оттяжную пружину;
3. Плоскогубцами разогнуть и снять ограничительный шплинт из толкателя;
4. Вывернуть болты, которыми цилиндр крепится к картеру сцепления;
5. Снять скобу, которая крепилась к цилиндру этими болтами и к которой крепилась оттяжная пружина;
6. Снять цилиндр, выдвинув толкатель из отверстия в вилке сцепления;
7. Вот теперь можно полностью отвернуть гайку и снять шланг с цилиндра.
   Как и в случае с главным цилиндром, установка производится в обратном порядке.

Зачастую проблемы с приводом обусловлены некачественной гидравлической жидкостью

При работе обратите внимание на ее цвет и консистенцию. Нередко в жидкости накапливаются продукты износа, и они  начинают работать как абразив

Как приобрести качественный цилиндр сцепления, на что обращать внимание

Первым на что следует обращать свое внимание при выборе качественного цилиндра сцепления — это его стоимость. К сожалению, сегодня на автомобильном рынке довольно сложно выбрать качественные запасные части для машины, стоимости которых будет значительно ниже средней цены продажи

Прежде чем отправится в автомагазин за новой деталью рекомендуется изучить рынок и все возможные предложения. Лишь после этого, ориентируясь в предложениях смело идти в более удобный автомобильный магазин за необходимым цилиндром сцепления.

На самом деле приобретение качественного цилиндра сцепления является довольно сложной задачей, поскольку полноценно его проверить возможно лишь после установки в автомобиль, прокачки и тестирования. Однако к выбору цилиндра нужно приступать с визуального осмотра на наличие видимых повреждений. Следует осмотреть манжеты, которые не допускают выпускания тормозной жидкости из системы. Они должны быть плотно посаженными и при этом не иметь никаких видимых повреждений.

Далее возможно закрыть как можно сильнее надавить на шток и посмотреть как быстро он вернется в обратное положение, после завершении воздействия на него. Шток должен моментально вернуться на место, тем самым подтверждая нормальную работы возвратной пружины.

Также самостоятельно можно проверить герметичность системы при малом давлении. Для этого следует закрыть пальцами выпускной и впускной штуцеры, через которые проходит тормозная жидкость по системе. Нажав повторно на шток, не должен сечь воздух из стыков конструкции и герметичного манжета.

На самом корпусе также не должно быть видимых повреждений — сколов, ударов, трещин, вмятин. Поскольку эта часть автомобиля довольно часто находится под воздействием внутреннего давления при нажатии на педаль сцепления.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

• корпуса;
• поршня;
• штока (толкателя);
• пружины;
• защитного колпачка (чехла);
• двух манжет (уплотнительных колец);
• клапана для стравливания воздуха;
• стопорного кольца с шайбой.

Расположение РЦС

В отличие от ГЦС, который расположен в салоне ВАЗ 2107, рабочий цилиндр находится на корпусе картера сцепления и прикручен к нижней части «колокола» двумя болтами. Добраться до него можно только снизу, предварительно сняв защиту двигателя (при её наличии). Поэтому все работы проводятся на смотровой яме или эстакаде.

Признаки неисправности РЦС

Выход РЦС из строя сопровождается следующими симптомами:

• непривычно мягкий ход педали сцепления;
• периодические или постоянные провалы педали сцепления;
• резкое снижение уровня рабочей жидкости в бачке;
• появление следов жидкости под автомобилем в районе коробки переключения скоростей;
• трудности при переключении скоростей, сопровождающиеся хрустом (скрежетом) в КПП.

Эти признаки могут быть следствием и других неисправностей (всего механизма сцепления, ГЦС, коробки переключения скоростей и пр.). Поэтому перед началом работ по замене или ремонту РЦС нужно убедиться, что «виноват» именно он. Для этого его следует внимательно осмотреть. Если на корпусе цилиндра, на его штоке или шланге обнаружатся следы рабочей жидкости , можно начинать демонтаж РЦС.

Основные неисправности РЦС

Основная часть РЦС изготовлена из прочной стали, поэтому полностью его меняют лишь при серьёзных механических повреждениях. В остальных случаях можно ограничиться ремонтом. Наиболее часто цилиндра выходит из строя из-за износа уплотнительных колец поршня, защитного чехла, неисправностей клапана выпуска воздуха и повреждением шланга, соединяющего цилиндр и трубопровод.

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

• 2101–1602516;
• 2101–1605033;
• 2101–1602516.

Стоимость такого набора составляет порядка 50 руб.
